多功能水泵控制阀的基本构造及工作原理与安装调试
水泵压力控制器原理和调试方法
水泵压力控制器原理和调试方法
水泵压力控制器是一种装置，能够自动调节由水泵驱动的水流的压力和流量。
使用它
可以提高水流的泵效率，并减少水泵的负载。
它一般包括一个用于测量水压的传感器，一
个控制水泵的电控系统，以及一个反馈系统。
水泵压力控制器的原理很简单，它依赖于传感器读数进行反馈。
当传感器感测到指定
的水压值时，它会发出一个信号来控制水泵。
水泵随之而加大或减小流量，以便保持目标
压力。
压力控制器同时将信号发送给水泵，提醒它及时调整，以便保持目标水压值不变。
水泵压力控制器的安装和调试非常重要，因为一旦正确调试，就能够有效地控制水压，并节省能源成本。
首先，必须在泵的出口处安装压力传感器（或称为压力开关），以便能够感测到指定
的压力值。
然后，在压力控制器的机壳内安装好电源，确保电源不会引起电磁污染。
接下来，把电控系统接到压力传感器，便可以接收到压力数据。
接着，安装完后，就要对水泵压力控制器进行调试了。
根据设定的水压，打开水泵，
然后把压力控制器的压力设定值调整到理想值，调整电机的排水量，使水循环在指定的压
力范围内。
其它的调试参数如加减速等，也要设置好，以便最佳利用电能。
最后，再把压力控制器封装在水泵贴近外壳内，等待安装完毕。
水泵压力控制器可以自动调整水泵流量，确保水泵正常工作，节省能源成本。
其正确
安装和调试，非常重要，这也是消费者获得完美使用体验的先决条件。
多功能水泵控制阀的功能特征[工程类精品文档]

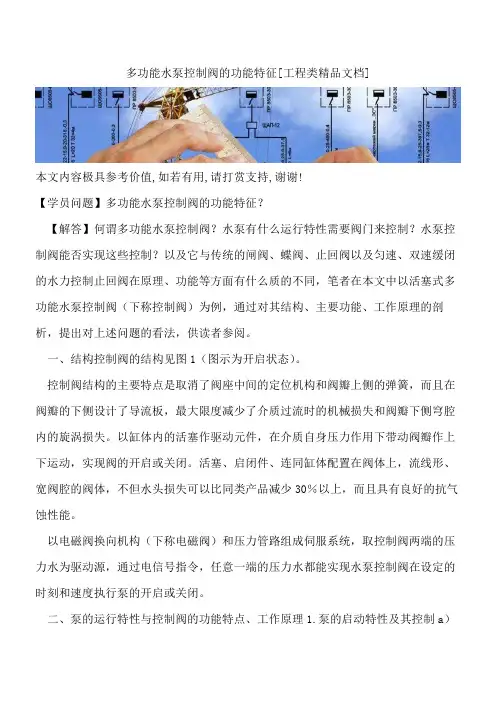

![多功能水泵控制阀的功能特征[工程类精品文档]](https://img.taocdn.com/s3/m/2de0251b90c69ec3d5bb7579.png)
多功能水泵控制阀的功能特征[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!【学员问题】多功能水泵控制阀的功能特征？【解答】何谓多功能水泵控制阀？水泵有什么运行特性需要阀门来控制？水泵控制阀能否实现这些控制？以及它与传统的闸阀、蝶阀、止回阀以及匀速、双速缓闭的水力控制止回阀在原理、功能等方面有什么质的不同，笔者在本文中以活塞式多功能水泵控制阀（下称控制阀）为例，通过对其结构、主要功能、工作原理的剖析，提出对上述问题的看法，供读者参阅。
一、结构控制阀的结构见图1（图示为开启状态）。
控制阀结构的主要特点是取消了阀座中间的定位机构和阀瓣上侧的弹簧，而且在阀瓣的下侧设计了导流板，最大限度减少了介质过流时的机械损失和阀瓣下侧穹腔内的旋涡损失。
以缸体内的活塞作驱动元件，在介质自身压力作用下带动阀瓣作上下运动，实现阀的开启或关闭。
活塞、启闭件、连同缸体配置在阀体上，流线形、宽阀腔的阀体，不但水头损失可以比同类产品减少30％以上，而且具有良好的抗气蚀性能。
以电磁阀换向机构（下称电磁阀）和压力管路组成伺服系统，取控制阀两端的压力水为驱动源，通过电信号指令，任意一端的压力水都能实现水泵控制阀在设定的时刻和速度执行泵的开启或关闭。
二、泵的运行特性与控制阀的功能特点、工作原理1.泵的启动特性及其控制a）离心泵的零流量启动特性及其控制（即关阀启动）离心泵在零流量工况时轴功率最小，为额定轴功率的30％－90％，所以离心泵的启动特性是零流量启动（即关阀启动）。
待泵至额定转速之后控制阀按设定的速度缓慢开启。
工作原理：泵启动时（前）压力水经过设有延时的电磁阀流向缸体内活塞上腔，而活塞下腔通过缸体下端经电磁阀通向大气，此时控制阀处于关闭状态。
电动机补偿启动结束，泵正常运转，电磁阀即执行换向指令，切断活塞上腔压力水源、关闭缸体下端通向大气的回路，同时将压力水经电磁阀注入缸内活塞下腔、打开活塞上腔通向大气的回路，活塞上腔的水经电磁阀排出阀外，控制阀按设定的速度缓慢开启，完成并满足了离心泵在零流量时轴功率最小的启动特性，保证泵机组的安全运转。

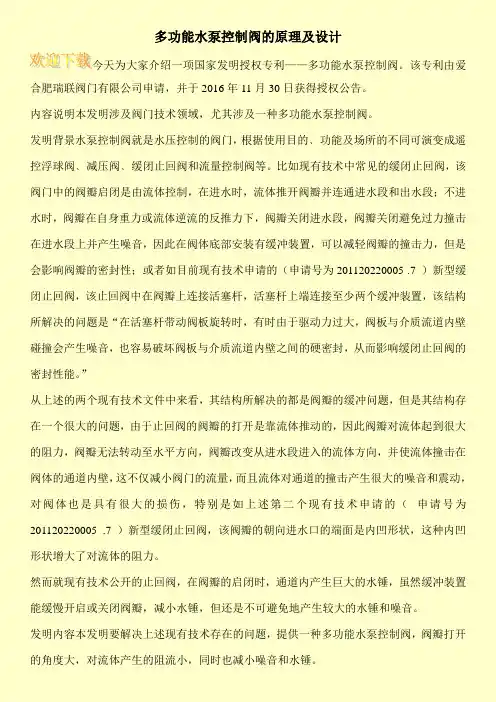

多功能水泵控制阀的原理及设计
多功能水泵控制阀的原理及设计今天为大家介绍一项国家发明授权专利——多功能水泵控制阀。
该专利由爱合肥瑞联阀门有限公司申请，并于2016年11月30日获得授权公告。
内容说明本发明涉及阀门技术领域，尤其涉及一种多功能水泵控制阀。
发明背景水泵控制阀就是水压控制的阀门，根据使用目的﹑功能及场所的不同可演变成遥控浮球阀﹑减压阀﹑缓闭止回阀和流量控制阀等。
比如现有技术中常见的缓闭止回阀，该阀门中的阀瓣启闭是由流体控制，在进水时，流体推开阀瓣并连通进水段和出水段；不进水时，阀瓣在自身重力或流体逆流的反推力下，阀瓣关闭进水段，阀瓣关闭避免过力撞击在进水段上并产生噪音，因此在阀体底部安装有缓冲装置，可以减轻阀瓣的撞击力，但是会影响阀瓣的密封性；或者如目前现有技术申请的（申请号为201120220005 .7 ）新型缓闭止回阀，该止回阀中在阀瓣上连接活塞杆，活塞杆上端连接至少两个缓冲装置，该结构所解决的问题是“在活塞杆带动阀板旋转时，有时由于驱动力过大，阀板与介质流道内壁碰撞会产生噪音，也容易破坏阀板与介质流道内壁之间的硬密封，从而影响缓闭止回阀的密封性能。
”从上述的两个现有技术文件中来看，其结构所解决的都是阀瓣的缓冲问题，但是其结构存在一个很大的问题，由于止回阀的阀瓣的打开是靠流体推动的，因此阀瓣对流体起到很大的阻力，阀瓣无法转动至水平方向，阀瓣改变从进水段进入的流体方向，并使流体撞击在阀体的通道内壁，这不仅减小阀门的流量，而且流体对通道的撞击产生很大的噪音和震动，对阀体也是具有很大的损伤，特别是如上述第二个现有技术申请的（申请号为201120220005 .7 ）新型缓闭止回阀，该阀瓣的朝向进水口的端面是内凹形状，这种内凹形状增大了对流体的阻力。
然而就现有技术公开的止回阀，在阀瓣的启闭时，通道内产生巨大的水锤，虽然缓冲装置能缓慢开启或关闭阀瓣，减小水锤，但还是不可避免地产生较大的水锤和噪音。
发明内容本发明要解决上述现有技术存在的问题，提供一种多功能水泵控制阀，阀瓣打开的角度大，对流体产生的阻流小，同时也减小噪音和水锤。
多功能水泵控制阀技术说明
多功能水泵控制阀技术说明多功能水泵控制阀采用现代化的控制技术和先进的电子元器件，通过传感器对水压、水位、温度和流量等参数进行实时监测和采集。
然后，控制系统根据预设的参数和逻辑进行计算和判断，控制水泵的启停和调节水流。
同时，它能够自动检测水泵的运行状态，如功率、电流、电压、温度等，以及故障和报警信息。
通过与人机界面设备的连接，操作人员可以方便地对水泵进行设置、监测和控制。
1.自动化控制：多功能水泵控制阀采用了先进的控制算法和智能化的控制设备，能够实现水泵的全自动控制。
它可以根据实时的水流需求，自动启停水泵，调节水泵的转速和流量，并且可以实现多泵并联控制和备用泵切换。
2.多种控制模式：多功能水泵控制阀具有多种控制模式，如压力控制、流量控制、水位控制等。
用户可以根据实际需求选择不同的模式进行控制。
同时，还可以根据具体情况进行参数设置和自定义控制策略，以满足不同场合和需求的要求。
3.远程监控：多功能水泵控制阀可以与计算机、PLC或SCADA系统进行连接，实现远程监控和控制。
使用者可以通过网络或无线通信设备实时监测和远程控制水泵的运行状态和参数，及时处理故障和报警信息，提高运维效率和管理水平。
4.故障报警和保护功能：多功能水泵控制阀具有丰富的故障报警和保护功能，如过流保护、过压保护、欠压保护等。
在水泵发生故障或异常情况时，它会自动进行报警并采取相应的保护措施，避免进一步损坏设备和系统。
5.节能效果明显：多功能水泵控制阀能够根据实际需求调节水泵的流量和压力，实现节能效果。
通过控制阀的变频调速功能，可以降低水泵的能耗，提高整个系统的运行效率和节能效果。
总之，多功能水泵控制阀是一种集控制、监测、报警和保护于一体的自动化设备，能够实现水泵的全自动控制和远程监控。
它具有多种控制模式、远程监控、故障报警和保护功能等特点和优势，可以满足不同场合和需求的要求，提高水泵系统的稳定性、安全性和节能效果。
多功能水泵控制阀
• 通过多功能水泵控制阀的调节功能，可以实现给水泵的流量调 节，以满足不同用水需求的变化
• 多功能水泵控制阀在给水工程中的应用需要考虑水质、压力、流 量等因素，以保证给水系统的安全性和稳定性
多功能水泵控制阀在排水工程 中的应用
• 多功能水泵控制阀在循环水工程中的应用需要考虑水质、温度、 压力、流量等因素，以保证循环水系统的安全性和稳定性
06
多功能水泵控制阀的维护与管理
多功能水泵控制阀 的维护方法
• 多功能水泵控制阀的维护方法主要包括定期检查、清洗、润滑等 • 定期检查阀门的密封性能、运行性能，及时发现并处理问题 • 对阀门进行清洗，以去除附着在阀门上的污垢和杂质，保持阀 门的清洁 • 对阀门进行润滑，以减少阀门摩擦，提高阀门的使用寿命
多功能水泵控制阀的调试与检验
多功能水泵控制阀的调试主要包括阀门开度调节、 驱动装置调试等
• 阀门开度调节需要根据水泵的工作条 件和控制要求进行，以保证水泵的运行 效率和稳定性 • 驱动装置调试需要保证驱动性能和响 应速度，以确保阀门的控制精度和灵敏 度
多功能水泵控制阀的检验主要包括密封 性能检验、运行性能检验等
多功能水泵控制阀 在循环水工程中的应 用
• 多功能水泵控制阀在循环水工程中的应用主要包括水泵的启动、 停止、调节等
• 通过多功能水泵控制阀的自动控制，可以实现循环水泵的定时 启动、定时停止，提高循环水系统的运行效率
• 通过多功能水泵控制阀的调节功能，可以实现循环水泵的流量 调节，以满足不同循环水需求的变化
• 传感器技术、通信技术等的应用， 使得多功能水泵控制阀能够实现远 程控制和智能调节 • 新材料、新工艺的应用，提高了 多功能水泵控制阀的性能和寿命
多功能水泵控制阀原理
多功能水泵控制阀原理嘿，朋友们！今天咱们来聊聊一个超酷的东西——多功能水泵控制阀。
这玩意儿啊，就像是水泵的超级管家，把水泵的各种事儿管理得井井有条。
我有个朋友小李，他是个在水厂工作的技术员。
有一次，他跟我抱怨说：“哎呀，这水泵控制起来可真麻烦，有时候水压不稳定，水流量也时大时小的，真让人头疼！”我就跟他说：“你知道多功能水泵控制阀不？这东西可神奇了，能解决好多问题呢！”那这多功能水泵控制阀到底是怎么个原理呢？咱们先想象一下，这水泵里的水就像一群调皮的小娃娃，在管道里跑来跑去。
这控制阀就像是一个智慧的交通警察，指挥着这些小娃娃的行动。
多功能水泵控制阀主要由主阀、阀杆、膜片、弹簧等部件组成。
这主阀啊，就像是一个大门，控制着水的进出。
当水泵启动的时候，水流开始有压力了，这个压力就像一只无形的大手，推动着膜片。
膜片呢，又和阀杆连着，就好像是膜片拉着阀杆要开门似的。
这时候，弹簧也在起作用，它就像一个倔强的小卫士，不想轻易让门开得太大。
它对膜片有一个反向的作用力，使得阀门的开启速度不会太快。
这多巧妙啊！如果阀门一下子开得特别大，那就像一群小娃娃突然不受控制地狂奔，那水压肯定会突然变得特别大，说不定就会把管道给撑坏了。
我还认识一个做工程的老张，他给我讲过一个他遇到的事儿。
他之前的一个项目里，没有用多功能水泵控制阀，结果水泵运行的时候，那动静就像一群大象在跺脚，整个系统都在震动。
后来他换上了多功能水泵控制阀，就像给这个系统打了一针镇静剂一样，一下子就平稳多了。
再来说说这多功能水泵控制阀对水流量的控制。
它可以根据水泵的运行状态自动调整阀门的开度。
比如说，当水泵刚开始运行，水流量还比较小的时候，阀门就开得小一点，就像给小娃娃们开了一条窄窄的通道，让他们慢慢地走。
随着水泵的加速，水流量增大了，那阀门就会逐渐开大，这通道就变宽了，能让更多的小娃娃通过。
这是怎么做到的呢？其实就是通过膜片对压力的感应。
如果压力大了，说明水流量大了，膜片就会根据这个压力的大小来调整阀杆的位置，从而改变阀门的开度。
多功能水泵控制阀工作原理
多功能水泵控制阀工作原理
多功能水泵控制阀是一种能够自动调节水泵运行状态的液控制系统，其工作原理主要包括以下几个步骤：
1. 水泵启动：当需要水泵开始工作时，控制系统会发出信号，启动水泵的电机，使水泵开始运转。
2. 检测水压：水泵开始工作之后，多功能水泵控制阀会对水泵出口的压力进行检测。
如果水压低于预设值，控制阀会发出信号，调整水泵的输出量，使得出口水压达到预设值。
3. 运行状态监测：在水泵工作的过程中，控制系统会不断监测水泵的运行状态，包括水流量、运转时间、温度等信息。
如果发现水泵出现故障，控制系统会自动停止水泵的运行，避免出现重大故障。
4. 自动开关机：根据用户需求，多功能水泵控制阀可以自动实现水泵的开启和关闭。
例如，如果用户希望在特定时间段内使用水泵，控制系统可以根据预设时间自动开启和关闭水泵。
5. 维护提示：多功能水泵控制阀还具有检测和提示维护的功能。
当控制系统检测到水泵需要进行保养或更换零部件时，会发出提示信息，提醒用户进行维护。
总的来说，多功能水泵控制阀通过自动监测、调节和提示，实现了水泵的高效运行、节约能源和延长寿命的目的，使得水泵工作更加智能化和可靠化。
多功能控制阀工作原理
多功能控制阀工作原理一、概述多功能控制阀是一种常见的工业用阀门，它能够实现流量调节、压力调节、液位控制等多种功能。
本文将详细介绍多功能控制阀的工作原理。
二、多功能控制阀的组成多功能控制阀由执行机构、阀体、阀芯、弹簧等组成。
其中执行机构包括电动执行器和气动执行器两种，电动执行器通常由电机和齿轮箱组成，而气动执行器则由气缸和配套元件组成。
三、流量调节原理1. 阀芯位置控制流量当阀芯向上移动时，流道变窄，流量减小；当阀芯向下移动时，流道变宽，流量增大。
通过对阀芯位置的精确控制，可以实现精准的流量调节。
2. 压差调节流量在多功能控制阀中，还可以通过压差调节来实现对流量的控制。
当进口压力高于出口压力时，会在阀芯上形成一个压差，在这个压差的作用下，液体从高压侧通过狭缝进入低压侧，在这个过程中，流量也会随着压差的变化而变化。
四、压力调节原理多功能控制阀可以通过调节阀芯位置来控制压力。
当阀芯向下移动时，阀门开度增大，进口压力作用在阀门上的面积也随之增大，从而使得出口压力降低。
反之，当阀芯向上移动时，出口压力增加。
五、液位控制原理多功能控制阀还可以实现对液位的精确控制。
在液位控制系统中，通常会采用浮球或者浮子等元件来检测液位高度，并将信号传递给执行机构。
执行机构根据接收到的信号来控制阀芯位置，从而实现对液位的精确调节。
六、总结综上所述，多功能控制阀是一种非常重要的工业用阀门，在工业生产中发挥着重要作用。
它能够实现流量调节、压力调节、液位控制等多种功能，并且具有精度高、可靠性好等优点。
对于需要进行流量、压力和液位控制的场合，多功能控制阀是一种非常理想的选择。
多功能水泵控制阀功能与用途
多功能水泵控制阀功能与用途多功能水泵控制阀由主阀和调节阀及接收系统组成，阀体采用直流式阀体，主阀控制室为膜片式或活塞式的双控制室构造，控制室比一般水力控制阀增加了一个，增加了对主阀的控制功能，实现了对水泵出口的缓慢开启、全开、缓闭、截止等多功能控制，实现了一个阀门、一次调节对水泵出口的多功能控制。
多功能水泵控制阀工作原理
当水泵起动起后，水压作用于主阀盘下面和控制室下腔，此压力使主阀开启，控制室上腔的水经过调节阀B缓缓排到出口端，主阀缓缓开启。
设定调节阀的开度可得到适宜地主阀开启速度。
当水泵停顿工作后，进口端水压迅速下降，在自重、弹簧压力作用下快速关闭大部分开度，防止了水倒流余下的开度由控制室上腔的水压和下腔水压结合作用下缓缓关闭，关闭速度减慢形成了缓冲，防止压力剧增。
设定调节阀A、B的开度和开度比可得到适宜的阀门启闭速度。
多功能水泵控制阀工作特点
1、防止水锤效果好，将缓开、止回速闭、缓闭等消除水锤的技术一体化，防止开泵不锤和停泵倒流与水锤对供水管路和水泵的损害。
2、操作方便，无需为阀门另配电控系统，阀门随水泵的开启与停顿自动并按顺序完成控制功能。
通过设定调节阀开度可得到适宜的控制参数。
3、阀体采用了全通道、直流式、流线型设计。
水力损失小，节能效果好。
多功能水泵控制阀功能与用途
本阀门安装在水泵出口端，顺序实现缓慢开启、全开、速闭、缓闭等功能。
用于高层建筑给水系统和其它给水系统的水泵出口管路上，防止和减弱水泵启闭时管线的水锤水击，防止水倒流保护水泵，维护管路平安。
多功能水泵控制阀
多功能水泵控制阀多功能水泵控制阀是一种用于调节和控制水泵工作的设备，可以根据不同的需求和工况来控制水泵的启停、流量和压力等参数。
它通过精确的控制原理和智能化的操作方式，为用户提供了更加方便和高效的水泵控制方案。
多功能水泵控制阀的核心部件是控制器，它采用了先进的微电脑控制技术，能够实时监测水泵的工作状态和参数，并通过自动化控制算法对水泵进行精确的控制调节。
控制器具有自动启停、定时启停、定时循环、压力控制等多种工作模式，可以根据用户的需求来选择合适的模式进行控制。
同时，控制器还具备报警功能，当水泵出现故障时能够及时发出警报并停止水泵的运行，有效避免了水泵因故障而造成的损坏和安全隐患。
多功能水泵控制阀还配备了各种传感器和检测设备，用于对水泵的流量、压力、温度等参数进行实时检测和监测。
通过这些传感器的数据反馈，控制器可以调节水泵的工作状态和参数，确保水泵始终在最佳的工作范围内运行，提高了水泵的效率和稳定性。
此外，多功能水泵控制阀还具有远程监控和操作功能，用户可以通过手机、电脑等终端设备远程控制和监测水泵的工作状态。
这样，即使用户不在现场，也能够及时了解水泵的运行情况，并进行相应的调节和控制，极大地方便了用户的使用和维护。
多功能水泵控制阀的应用场景非常广泛。
它可以应用于工业生产、农田灌溉、城市供水、污水处理等领域，满足不同领域对水泵控制的需求。
在工业生产中，多功能水泵控制阀可以根据生产工艺的要求，实现水泵的自动控制和调节，提高生产效率和产品质量。
在农田灌溉中，可以根据农作物的需水量和灌溉时间，精确控制水泵的启停和流量，节约用水并保证农作物的灌溉需求。
在城市供水和污水处理中，可以根据供水压力和水质要求，实时调节水泵的工作状态和参数，确保市民用水的质量和正常供应。
总之，多功能水泵控制阀是一种具有多种功能和智能化操作的水泵控制设备。
它通过精确的控制原理和智能化的操作方式，为用户提供了更加方便和高效的水泵控制方案。
多功能水泵控制阀
多功能水泵控制阀多功能水泵控制阀是一种具有多种功能和应用的水泵控制设备。
它通过对水泵的控制和监测，实现对水流的调节、保护和控制，从而能够适应不同的工作环境和需求。
下面我们将从其原理、功能、特点和应用等方面进行详细介绍。
多功能水泵控制阀的工作原理是基于现代电子技术和自动化控制技术的集成应用。
它通常由水泵启停控制、电压检测、电流检测、温度检测和故障保护等模块组成。
水泵启停控制模块可以实现对水泵的自动启动和停止，可以通过设定的启动电压和停止电压来控制水泵的启停。
电压检测模块可以监测水泵供电电压是否正常，当电压不稳定或低于设定值时，可以实现对水泵的停止和报警。
电流检测模块可以监测水泵的工作电流，当电流超过设定值或低于设定值时，可以实现对水泵的停止和报警。
温度检测模块可以监测水泵的工作温度，当温度超过设定值时，可以实现对水泵的停止和报警。
故障保护模块可以监测水泵的故障情况，如过载、短路、缺水、堵塞等，当发生故障时，可以实现对水泵的停止和报警。
多功能水泵控制阀具有多种功能和特点。
首先，它可以实现对水泵的智能控制和监测，可以根据不同的工作需求和环境要求，自动启停水泵，实现对水流的调节和保护。
其次，它可以实现对水泵的电压、电流、温度和故障等参数的监测，可以及时判断水泵是否正常工作，从而保证水泵的稳定运行和安全使用。
再次，它可以实现对水泵的故障保护和报警，可以及时发现和处理水泵的故障，防止故障扩大和损坏设备。
最后，多功能水泵控制阀还具有体积小、重量轻、操作简便、安装方便和成本低等特点。
多功能水泵控制阀的应用非常广泛。
首先，它适用于家庭、农田和工业等领域的水泵控制。
在家庭中，它可以用于水泵的自动供水和停水，可以实现对水压的调节和保护。
在农田中，它可以用于农田的灌溉和排涝，可以根据土壤湿度和需水量的变化，自动启停水泵，实现对水流的控制和调节。
在工业中，它可以用于工厂、矿山和建筑等场所的水泵控制，可以实现对水流的调节和保护，提高生产效率和设备的可靠性。
JD745X-25型多功能水泵控制阀的调试安装
JD745X-25型多功能水泵控制阀的安装调试发布人：段德春自来水公司维修工段钳工班自主管理小组2005年9月一、概况：多功能水泵控制阀是兼具电动球阀、逆止阀和水锤消除器三种功能，具有故障少，关闭严密，消除水锤可靠的优点，能有效地提高供水设施安全可靠性。
我公司多功能水泵控制阀安装在大山2#生产泵站，替代过去的DQ250型电动球阀和止回阀，由于过去的DQ250型电动球阀和止回阀，难以克服功率大，压力高等缺陷，因此故障率高，维修更换难度大，次数多，即影响了生产，又增加了我公司的生产成本，所以多功能水泵控制阀的安装调试致关重要。
二、小组构成小组成员分工表三、选题理由：四、活动安排计划线：﹍实施线：＿五、现状调查多功能水泵控制阀安装调试前，大山2#站6台D200-4水泵所匹配的电动球阀和止回阀在2003年检修情况一览表。
由上面图表可知，钳工班在检修水泵中，电动球阀故障率较高，即影响设备可开动率的主要因素是电动球阀。
故此课题为：多功能水泵控制阀安装调试。
六、目标确定解决多功能水泵控制阀的安装与调试，保证正常供水。
10080604020目标 ：一年一次调试 五年一次维修可行性分析：七、 原因分析和要因确认：初步确认：1． 水泵功率大，压力高。
2． 产品质量不稳定，电动机构易磨损。
八、 对策制定1． 用多功能水泵控制阀替代电动球阀和止回阀。
2．安装调试多功能水泵控制阀。
九、对策实施：1 、我们于2004年12月在大山2#站预装了二台多功能水泵控制阀,经过三个月的调试完全符合工作要求,因此,我们于2005年3月---5月将大山2#站其它的电动球阀和止回阀全部换成了多功能水泵控制阀。
2、安装好多功能水泵控制阀。
然后进行阀门手动开启调试。
3、阀门手动开启调试，将旁通管上的控制阀a打开；控制阀e关闭；排空阀f关闭，再将排空阀d打开，如有空气或水排出说明阀板正在打开。
4、阀门手动关闭调试：将旁通管上的控制阀a关闭，控制阀e打开，排气阀d关闭，再将排空阀f打开，则有水排出，缓闭阀板推动主阀板关闭；在没有水排出时，表明阀板已完全关闭。
多功能水泵控制阀工作原理和构造及其安装调试
多功能水泵控制阀工作原理和构造及其安装调试一、多功能水泵控制阀工作原理(1)停泵状态，阀板在出口端及隔膜上腔静压作用下全部关闭。
(2)水泵启动时，水压从旁通管传入下腔，主阀板及缓闭阀板在进口端及下腔水压作用下缓慢开启。
(3)在进水端压力作用下，阀板上升到大开口状态，开口高度由流量决定。
(4)停泵瞬间，流量及压力突然降低，主阀板在重力作用下开始向下滑落。
(5)当流量接近于零时，主阀被关闭，主阀板上留有泄流孔以减弱水锤冲击力；主阀板上、下形成压力差，阀门出口水压从旁通管进入上腔推动膜片压板，使下腔水排入阀门进口，缓闭阀板开始缓闭。
(6)缓闭阀板关闭泄流孔，阀门回到停泵初始状态。
二、多功能水泵控制阀基本构造阀门的总体尺寸与普通逆止阀相当，由主阀和外装附件组成。
其中，主阀包括阀体、压板及膜片、大阀板、缓闭阀板、阀座、阀杆组件等部件。
缓闭阀板用阀杆组件与压板及膜片连接一起，膜片压紧在阀盖与膜片座之间，膜片的上下运动带动缓闭阀板上下升降。
阀杆穿过大阀板的中心孔，因之大阀板可以在的范围内沿阀杆滑动。
平时，大阀板在自重压紧在阀座上，使阀门处于关闭状态。
多功能水泵控制阀的外装附件安装在阀门膜片两侧与阀门进、出水管上，膜片的下腔与阀门进水侧的连接管上装设控制阀、过滤器和一只的逆止阀。
膜片的上腔与阀门的出水侧的连接管上只设过滤器和一只控制阀。
主阀内大阀板和缓闭阀板的运动和所处的位置决定了阀门工作状态的变化和启闭。
阀门的外装附件和管路随时把阀门前后的压力变化传递到阀门内由膜片分成的上腔和下腔，控制大阀板和缓闭阀板的运动，并可以通过调整附件改变大阀板与缓闭阀板的运行速度，使阀门的开启与缓闭时间处于规定的范围内。
三、多功能水泵控制阀安装在水泵多功能控制阀安装前，先应检查主阀是否完好，紧固件应无松动，附件是否齐全。
然后，方工认为按多功能控制阀的安装图进行安装。
要注意控制管路接入主阀的位置和管路上阀门的工作状态。
有逆止阀的一条控制管，一端接人膜片下腔，另一端接人阀的进水管。
多功能阀工作原理
多功能阀工作原理
多功能阀是一种可控制流体流动的设备，它可以实现多种功能，如调节流量、截断流体、过滤杂质等。
其工作原理主要包括以下几个方面：
1. 阀体结构：多功能阀通常由阀体、阀盖、阀芯等组成。
阀体内部有一个或多个通道，通过旋转或移动阀芯来打开或关闭通道，从而控制流体的流动。
2. 阀门操作：多功能阀可以通过手动、电动或气动等方式进行操作。
手动操作时，通过手柄或手轮旋转阀芯，控制阀门的开闭；电动操作时，通过电机驱动阀芯的旋转或移动；气动操作时，通过气动执行器推动阀芯进行控制。
3. 流体调节：多功能阀可以根据需要调节流体的流量。
通过调节阀芯的旋转或移动程度，改变通道的开度，从而达到调节流量的目的。
4. 流体截断：多功能阀可以完全打开或关闭通道，实现流体的截断。
当阀芯完全关闭通道时，阀门不再允许流体通过；当阀芯完全打开通道时，阀门保持完全畅通，流体可以自由通过。
5. 杂质过滤：多功能阀通常配备过滤器，可以过滤流体中的杂质，保证流体的质量。
通过过滤器的结构设计，可以拦截不同粒径的杂质，防止它们进入流道，影响设备运行。
综上所述，多功能阀的工作原理是通过旋转或移动阀芯来控制
通道的开闭，实现流体的流动调节和截断，并通过过滤器对流体进行清洁。
不同的操作方式和结构设计可以实现不同的功能，满足各种流体控制需求。
多功能水泵控制阀
多功能水泵控制阀简介多功能水泵控制阀是一种用于控制水泵运行的装置。
它通过调节阀门的开关来控制水泵的启停、流量和压力等参数，实现对水泵的精确控制。
多功能水泵控制阀广泛应用于工业、农业、建筑等领域，为各种水泵系统提供高效可靠的控制。
本文将介绍多功能水泵控制阀的工作原理、组成部分、使用方法和注意事项，以及其在不同领域的应用案例。
工作原理多功能水泵控制阀通过控制阀门的开闭程度来调节水泵的流量和压力。
当水泵需要启动时，控制阀门打开，水泵开始运行并提供所需的流量和压力。
当水泵达到设定的流量和压力要求时，控制阀门关闭，水泵停止运行。
在水泵运行过程中，多功能水泵控制阀可以监测水泵的运行状态，如流量、压力、温度等，并根据需要调整阀门的开闭程度。
这种自动调节的功能可以提高水泵系统的运行效率，并保证系统的安全稳定运行。
组成部分多功能水泵控制阀主要由以下几个组成部分组成：1.控制阀门：控制阀门是多功能水泵控制阀的核心部件，通过阀门的开闭来控制水泵的运行。
控制阀门通常由金属制成，具有良好的耐腐蚀性和耐压性能。
2.传感器：多功能水泵控制阀通过传感器来监测水泵的运行状态。
常用的传感器包括流量传感器、压力传感器和温度传感器等。
传感器将实时监测的数据传输给控制系统，以便进行相应的调节。
3.控制系统：控制系统是多功能水泵控制阀的智能核心，通过对传感器数据的分析和处理，实现对阀门的自动调节。
控制系统通常由微处理器、存储器、输入输出接口和执行器等组成。
4.电源系统：多功能水泵控制阀需要电源系统来供电，以保证其正常工作。
电源系统通常由交流电源或直流电源组成，可以根据实际需要选择不同的电源类型。
使用方法和注意事项使用多功能水泵控制阀时，首先需要根据具体的水泵系统要求选择合适的控制阀门型号。
然后按照控制阀门的安装说明进行安装，并将传感器与控制阀门连接好。
在使用过程中，需要注意以下几个事项：1.确保控制阀门的电源供应稳定，并符合要求的电压和电流。
多功能水泵控制阀说明书
J745X-D 10 16 25 40 64多功能水泵控制阀使用说明书多功能水泵控制阀细分为：A类：双进双出型（DN400口径以上）B类：深井泵型（DN200以下带排气阀，大于或等于DN200建议加装排气阀）C类：立式安装型（带弹簧）D类：流量调节型（带调节丝杆）E类：标志杆型（带行程开关）F类：全行程数显装置型（带数显装置）一、用途安装在市政、建筑、钢铁、冶金、石油、化工、煤气（天然气）、食品、医药、矿山、电站、核电、水利及灌溉等领域的取水、送水、加压、潜水、污水泵房及石油、化工流体的输送系统中，融电动阀、止回阀和水锤消除器三种设备的功能于一体，能有效地提高系统安全可靠性，满足系统自动化控制要求。
二、特点1、安全可靠性高，具有速闭、缓闭以及吸能腔三种消除水锤措施，而且动作完全联锁，不会产生误动作。
2、无需操作控制，当水泵启停时，巧妙地利用阀门前后介质的压力变化来控制动力，使阀门自动按水泵操作规程的要求进行动作。
3、无需专业调试，阀门动作不受水泵扬程及流量变化的影响，适应范围广。
4、基本无需维修，寿命长。
5、节能效果明显，利用进口端的压力进入膜片下腔支撑膜片压板及阀杆的重量，阻力损失小。
三、技术参数1、公称压力：、、、、、2、最低动作压力：3、适用介质：原水、海水、污水、油品4、适用温度：0 ～ 80℃5、缓闭时间：3 ～ 120S（可调节）6、水锤峰值：≤倍水泵出口额定压力7、水泵最高反转速度：≤倍水泵额定转速8、膜片疲劳弯曲：120万次无破损四、结构（图一：结构示意图）多功能水泵控制阀由主阀和外装附件组成，主阀由阀体、膜片、阀杆组件、阀盖、主阀板、缓闭阀板、膜片座等主要零件组成，外装附件主要有控制阀、过滤器、排气阀、微止回阀、其中微止回阀是特制配件，在其止回方向设有限流孔。
图一结构示意图五、工作原理1、启闭过程示意图（水力控制正常工作过程）2、手动操作启闭在管路有压时，可手动操作控制管上的阀门和排气阀，实现阀门的手动操作启闭。
多功能水泵控制阀说明书
J745X-D 10 16 25 40 64多功能水泵控制阀使用说明书多功能水泵控制阀细分为：A类：双进双出型（DN400口径以上）B类：深井泵型（DN200以下带排气阀，大于或等于DN200建议加装排气阀）C类：立式安装型（带弹簧）D类：流量调节型（带调节丝杆）E类：标志杆型（带行程开关）F类：全行程数显装置型（带数显装置）一、用途安装在市政、建筑、钢铁、冶金、石油、化工、煤气（天然气）、食品、医药、矿山、电站、核电、水利及灌溉等领域的取水、送水、加压、潜水、污水泵房及石油、化工流体的输送系统中，融电动阀、止回阀和水锤消除器三种设备的功能于一体，能有效地提高系统安全可靠性，满足系统自动化控制要求。
二、特点1、安全可靠性高，具有速闭、缓闭以及吸能腔三种消除水锤措施，而且动作完全联锁，不会产生误动作。
2、无需操作控制，当水泵启停时，巧妙地利用阀门前后介质的压力变化来控制动力，使阀门自动按水泵操作规程的要求进行动作。
3、无需专业调试，阀门动作不受水泵扬程及流量变化的影响，适应范围广。
4、基本无需维修，寿命长。
5、节能效果明显，利用进口端的压力进入膜片下腔支撑膜片压板及阀杆的重量，阻力损失小。
三、技术参数1、公称压力：1.0MPa、1.6MPa、2.5MPa、4.0MPa、6.4MPa、10.0MPa2、最低动作压力：0.05MPa3、适用介质：原水、海水、污水、油品4、适用温度：0 ～ 80℃5、缓闭时间：3 ～ 120S（可调节）6、水锤峰值：≤1.3倍水泵出口额定压力7、水泵最高反转速度：≤1.2倍水泵额定转速8、膜片疲劳弯曲：120万次无破损四、结构（图一：结构示意图）多功能水泵控制阀由主阀和外装附件组成，主阀由阀体、膜片、阀杆组件、阀盖、主阀板、缓闭阀板、膜片座等主要零件组成，外装附件主要有控制阀、过滤器、排气阀、微止回阀、其中微止回阀是特制配件，在其止回方向设有限流孔。
图一结构示意图五、工作原理1、启闭过程示意图（水力控制正常工作过程）停泵状态，阀板在出口端及隔膜上腔静压作用下完全关闭。
多功能水泵控制阀的工作原理
多功能水泵控制阀的工作原理# 多功能水泵控制阀的工作原理## 1. 引言嘿，你有没有想过，在那些大型的水利工程或者普通的家庭供水系统里，水是怎么按照人们的需求被精准控制的呢？这里面可就有一个很重要的“小能手”——多功能水泵控制阀。
今天啊，咱们就像拆解一个有趣的小玩具一样，把多功能水泵控制阀的工作原理一点一点搞清楚。
在这篇文章里，咱们会先从基础概念说起，然后深入讲讲它的运行机制，再看看它在日常生活和高级工业领域的应用，还会聊聊大家对它的常见误解，最后补充点相关知识。
那就让我们开始吧！## 2. 核心原理2.1基本概念与理论背景多功能水泵控制阀，简单来说，就是一种专门用来控制水泵工作状态下水流情况的阀门。
它的发展历程啊，其实是随着人们对水利工程要求越来越高而不断演进的。
最早的时候，人们只是简单地用普通阀门来控制水的流动，但是在水泵频繁启停或者复杂的供水排水系统里，普通阀门就有点力不从心了。
于是，聪明的工程师们就开始研发专门针对水泵运行特点的多功能阀门。
它的理论基础主要涉及到流体力学的一些知识。
流体力学嘛，就好比是研究水这种液体“脾气”的学问。
水在管道里流动的时候，它的压力、流速、流量之间是相互关联的。
多功能水泵控制阀就是利用这些关系，通过巧妙的设计来实现对水泵的各种控制功能。
比如说，它要能在水泵启动的时候，慢慢地让水流动起来，避免突然的大水流对管道和水泵造成冲击，就像你开车的时候不能一下子猛踩油门一样，得慢慢加速。
2.2运行机制与过程分析咱们来具体看看它是怎么工作的。
首先，当水泵开始启动的时候，多功能水泵控制阀会处于一种特殊的初始状态。
这个时候，阀门内部的结构就像一个很细心的守门员，它不会一下子让大量的水通过。
它里面有一些特殊的通道和装置，就好比是守门员的手和脚，慢慢地调整水的流量。
比如说，阀门里可能有一些限流孔或者可调节的挡板，它们会限制水的流速，让水只能一点一点地增加流量。
这就好比是在水龙头刚打开的时候，你把水流拧到最小，然后慢慢再调大。
多功能水泵控制阀
