低压抽出式开关柜对结构的要求
低压开关柜投用前验收标准
低压开关柜投用前验收标准
一、外观检查
1. 开关柜外观应完好无损，无变形、变色、划痕等现象。
2. 开关柜门、锁、把手应完好，无损坏、松动等现象。
3. 开关柜上的仪表、指示灯、按钮等应完好无损，显示正常。
二、结构检查
1. 开关柜的结构应牢固，无松动、脱落等现象。
2. 开关柜内部的电器元件、线路等应连接牢固，无松动、脱落等现象。
3. 开关柜的接地线应连接牢固，无松动、脱落等现象。
三、电气性能检查
1. 开关柜的电气性能应符合设计要求，无异常声响、过热等现象。
2. 开关柜的绝缘电阻应符合要求，无绝缘损坏等现象。
3. 开关柜的互感器、变压器等应工作正常，无异常声响、过热等现象。
四、安全保护检查
1. 开关柜应具有完善的安全保护装置，如漏电保护器、过载保护器等。
2. 安全保护装置应灵敏可靠，符合设计要求。
3. 安全保护装置的标识应清晰明了，易于识别。
五、操作性能检查
1. 开关柜的操作应灵活、可靠，无卡滞、松动等现象。
2. 开关柜的连锁装置应工作正常，无误动作等现象。
3. 开关柜的维护窗口应方便操作，无阻碍现象。
六、标识检查
1. 开关柜上的标识应清晰、完整，易于识别。
2. 标识的内容应与实际设备相符，无错误标识等现象。

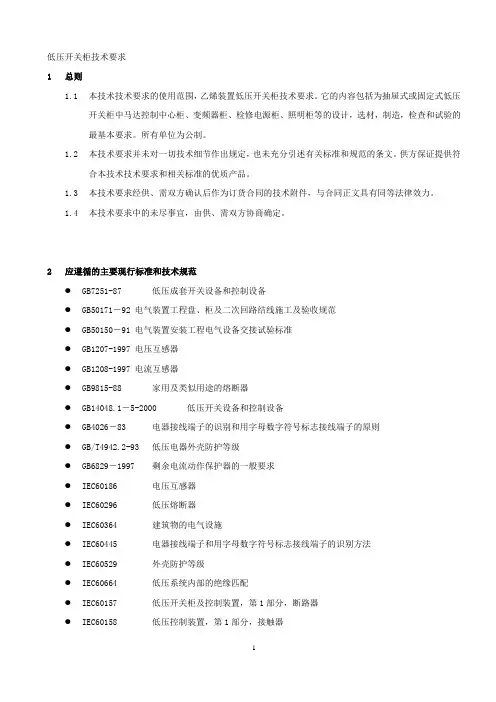

低压开关柜技术要求
低压开关柜技术要求1总则1.1本技术技术要求的使用范围，乙烯装置低压开关柜技术要求。
它的内容包括为抽屉式或固定式低压开关柜中马达控制中心柜、变频器柜、检修电源柜、照明柜等的设计，选材，制造，检查和试验的最基本要求。
所有单位为公制。
1.2本技术要求并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。
供方保证提供符合本技术技术要求和相关标准的优质产品。
1.3本技术要求经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。
1.4本技术要求中的未尽事宜，由供、需双方协商确定。
2应遵循的主要现行标准和技术规范●GB7251-87 低压成套开关设备和控制设备●GB50171－92 电气装置工程盘、柜及二次回路结线施工及验收规范●GB50150－91 电气装置安装工程电气设备交接试验标准●GB1207-1997 电压互感器●GB1208-1997 电流互感器●GB9815-88 家用及类似用途的熔断器●GB14048.1－5-2000 低压开关设备和控制设备●GB4026－83 电器接线端子的识别和用字母数字符号标志接线端子的原则●GB/T4942.2-93 低压电器外壳防护等级●GB6829－1997 剩余电流动作保护器的一般要求●IEC60186 电压互感器●IEC60296 低压熔断器●IEC60364 建筑物的电气设施●IEC60445 电器接线端子和用字母数字符号标志接线端子的识别方法●IEC60529 外壳防护等级●IEC60664 低压系统内部的绝缘匹配●IEC60157 低压开关柜及控制装置，第1部分，断路器●IEC60158 低压控制装置，第1部分，接触器●IEC60337 控制开关●IEC60408 低压空气开关、空气断路器、空气断路器及保险丝组合单元●IEC60439 工厂组装好的低压开关柜及控制装置的组合件●IEC60144 密闭设备的低压开关柜及控制装置防护等级●IEC60947 低压开关柜及控制装置●其它有关规范制造厂采用上述规范及上述规范所指定的规范应为最新版本。
低压开关柜的柜体结构和工艺特点
低压开关柜的柜体结构和工艺特点一、引言柜体结构是低压开关柜组合基础，因此柜体制造工艺就成了基础的基础。
作为柜体它既要充足各电器单元的组合功能条件（如型式的统一，组合的标准，功能的调配等），还要充足柜体的固有要求（如坚固牢靠、整齐美观、调整简单等）。
由于柜体结构要求不一，以及制造单位加工手段不一，它们的制造工艺就不能强求完全一致。
但制造中也存在带普遍意义的较关键的工艺特点，现将这些特点结合柜体结构选择作些简要介绍。
二、柜体结构和工艺特点对于柜体结构及其工艺大致可以从：结构形式、连接方式、构件取材等方面加以区分。
1、从结构形式上分（1）固定式：能充足各电器元件牢靠地固定于柜体中确定的位置。
柜体外形一般为立方体，如屏式、箱式等，也有棱台体如台式等。
这种柜有单列，也有排列。
为了保证柜体形位尺寸，往往实行各构件分步组合方式，一般是先构成两片或左右两侧，然后再构成柜体，或先充足外形要求，再顺次连接柜体内务支件。
构成柜体各棱边的零件长度必需正确（公差取负值），才能保证各方面几何尺寸，从而保证整体外形要求。
对于柜体两侧面，固考虑排列需要，中心不能有隆起现象。
另外从安装角度考虑，底面不能有下陷现象。
在排列安装中，地基平整是先决条件，但干整度和柜体本身都有肯定误差，在排列中要尽量抵消横向差值，而不要造成差值积累，由于差值积累将造成柜体变形，影响母线联结及产生组件安装异位、应力集中，甚至影响电器寿命。
故在排列时宜用地基最高点为安装参考点，然后渐渐垫正扩排，在底面干整度较理想并可推测条件下，也可实行由中心向两侧扩排方式，使积累差值均布。
为了易于调整，抵消公差积累，柜体宽度公差都取负值。
柜体的各个构件结合体完成以后，视需要还应进行整形，以充足各部分形位尺寸要求。
对定型或批量较大的柜体制造时应充分考虑用工装夹具，以保证结构的正确统一，夹具的基准面以取底面为妥，夹具中的各定位块布置以工作取出便利为准，对于柜体的外门等因易受运输和安装等影响，一般在安装时进行统一调整。
低压开关柜标准
低压开关柜标准一、引言低压开关柜是电力系统中常见的关键设备之一，用于控制、保护和分配电能。
为了确保低压开关柜的安全、稳定和可靠运行，各国普遍采用了一系列标准来规范其设计、制造和使用。
本文将介绍常见的低压开关柜标准，以帮助读者更好地了解和应用。
二、IEC 60439标准IEC 60439标准是国际电工委员会（IEC）制定的低压开关设备与控制设备柜（也称为ASSEMBLIES）的标准。
该标准规定了低压开关设备柜在交流电压不超过1000V和直流电压不超过1500V的配电系统中的要求。
1. 设计与制造IEC 60439标准对低压开关设备柜的设计和制造提出了严格的要求。
包括结构强度、防护等级、绝缘性能、温升限值、电磁兼容性等方面的指标。
同时，还要求对设备进行可靠性和安全性的验证，例如短路能力测试、耐电热作用测试等。
2. 电气特性IEC 60439标准规定了低压开关设备柜的电气特性，包括额定电压、额定电流、额定频率、额定短时和长时耐受电流等。
此外，还对开关设备柜的接线方式、分支路数、过载保护、短路保护等电气元件和功能进行了规范。
3. 使用环境IEC 60439标准对低压开关设备柜的使用环境进行了要求。
例如，室内设备柜的温度、湿度要求、室外设备柜的防护等级等。
此外，还需考虑到特殊环境条件下的需求，如防爆、防腐蚀等。
三、GB 7251.1标准GB 7251.1标准是中国国家标准，适用于额定工频不超过1000V的低压成套开关设备。
该标准对低压开关柜的设计、制造、结构、电气特性、接线方式、防护等级、保护装置和试验方法等进行了详细规定。
1. 设计与制造GB 7251.1标准要求低压成套开关设备的设计和制造应符合相关的规范和技术要求。
包括结构强度、安装方式、绝缘性能、耐热性能等方面的指标。
此外，还要求设备柜的外观美观、接地可靠等。
2. 电气特性GB 7251.1标准规定了低压成套开关设备的电气特性，包括额定电压、额定电流、额定频率等。
MNS型低压抽出式开关柜
MNS 型低压抽出式开关柜适用范围：MNS适用于交流50〜60Hz、额定工作电压660V及以下的发供电系统，如发电、输电、配电、石油化工部门、厂矿企业、高层建筑供电等行业，作为电能分配、控制及无功补偿等，尤其是对大型电厂、石油化工等自动化程度密集，要求与计算机对话接口的场所，能满足其需要。
本产品符合IEC439-1《低压成套开关设备和控制设备》，GB7251《低压成套开关设备》ZBK36001《低压抽出式成套开关设备》等标准。
使用条件■周围空气温度不高于+40℃,不低于一5℃, 24h内的平均温度不得高于+35℃。
超过时，根据实际情况降容运行。
■户内安装使用，使用地点的海拔高度不超过2000m。
■周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度。
(例如+20℃时为90%)■安装时柜体垂直面倾斜度不超过5%。
■安装场合应无剧烈震动、冲击以及不足以使电器元件受到腐蚀。
■用户有特殊要求时，可以与制造厂协商解决。
技术参数■额定工作电压(V) 主电路380(660)辅助电路交流380、220, 24V 直流220, 110V■额定绝缘电压(V) 660(1100)■额定频率(Hz) 50(60)■水平母线额定电流(A) <5500■垂直母线额定电流(A) 80〜1200■额定峰值耐受电流(kA) 105〜250■额定短时耐受电流(kA) 50〜100■防护等级IP30、IP40主电路方案■一次回路方案见附表1。
■按结构物特征可分动力配电中心(以下简称PC)和抽出式电动机控制中心和小电流的动力配电中心(以下简称MCC)。
■一次方案的排列组合。
■功能单元隔室的总高度为72E。
■在同一台装置中,功能单元的一般排列规律是,小功能单元在上,大功能单元在下。
■8E/4抽屉为4个组成一个8E安装单元,8E/2抽屉为2个组成一个8E安装单元，或3个8E/4抽屉和1个8E/2抽屉组成一个8E安装单元。
MNS型低压抽出式开关柜技术规范书
MNS型低压抽出式开关柜技术规范书1、我方所提供开关设备的总体说明：1.1低压开关设备的型号规格：MNS是一种模块化、多功能的低压配电配，应用于冶金、石油、化工、工矿企业及基础设施等领域中所有需要高可靠性场合的低压、配电和电动机控制系统。
MNS采用的柜体结构具有高度的灵活性。
根据不同客户的需要或不同的使用场合，柜体内可安装多种型号及规格元器件。
根据不同的用电设备，多种类型的馈电单元可以装在同一列柜或同一台柜中，如：馈电回路与电动机控制回路可混装在一起。
MNS是一种全系列的低压开关柜，可以满足您全方位的需要，适用于4000A以下的所有低压系统。
MNS可以提供高水准的可靠性和安全性、人性化的设计，加强了对人身和设备安全所需的保护。
MNS为全组装式结构，其特有的型材结构及连接方式以及对各种元器件的兼容性，可满足苟刻工期及供电边续性的要求。
1.2低压开关设备的主要材料：主构架柜体基础结构是由C型材装配组成，C型型材是以E=25mm为模数安装孔的钢板弯制而成，全部框架及内层隔板都作镀锌钝化处理，四周门板，侧板则作喷塑涂漆。
1.3低压开关设备的技术特点：1.3.1MNS系列低压开关柜包括固定技术和抽屉技术。
选用材料又分钢板结构技术和塑料结构技术。
技术水平达到当代国际水平。
1.3.2设计紧凑，以较小的空间能容纳较多的功能单元。
1.3.3结构通用性强，组装灵活：以便25mm为模数的C型型材能满足各种结构型式、防护等级及使用环境的要求。
1.3.4采用标准模块设计：分别可成保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意组装，以便200余种组装件可以组成不同方案的框架结构和抽屉单元。
1.3.5安全性：大量采用高强度阻燃型工程塑料组件，有效加强防护安全性能。
1.3.6技术性能高：主要参数达到当代国际水平。
1.3.7压缩场所：三化程度高，可大大压缩储存和运输预制件的场所。
1.3.8装配方便：不需要特殊复杂工具。
MNS开关柜技术规范
MNS型低压开关柜技术规范总则低压抽屉式开关柜及其中所用的电器元件及原材料都按图纸的要求，选用先进的、可靠的设备。
其技术规范、供货范围、工作条件、技术参数、工厂检验、现场验收及技术培训均能满足业主在图纸上所提出的要求。
1、使用条件MNS低压抽出式开关柜的工作条件如下：u 位置：户内u 海拔高度：2000米以下u 周围空气湿度：下限-100C，24小时最大温差+350Cu 最高空气湿度：+400Cu 室内相对湿度：日平均不大于95%（250C时）月平均不大于91%（250C时）u 饱和蒸汽压：日平均不大于22mbar月平均不大于18 mbaru 地震地面加速度：水平加速度不超过0.20g垂直加速度不超过0.10gu 电力供应：电压为380V/220V，-15%~+10%，TN-S制，频率为50HZ±2%u 腐蚀性：近海500米，有轻度盐雾2、技术标准MNS型抽屉式开关柜中采购的设备及配件全部满足设计图纸所列出标准。
另外还满足以下标准：国家标准GB7251-87《低压成套开关设备》、国家专业标准ZBK36001-89《低压抽出式成套开关设备》、国际标准IEC439，德国标准VDE0660。
3、技术参数—主电路额定绝缘电压交流660V—主电路额定工作电压交流 380V 660V—额定频率 50HZ—母线额定工作电流水平母线（主母线）：1600、2500、3150、4000、5000A垂直母线（支母线）：1000A、2000A—额定短时耐受电流（1S）水平母线（主母线）：50KA、80KA垂直母线（支母线）：50KA保护导体（接地主母线）：30、48KA中性母线（中性主母线）：30、48KA—额定峰值耐受电流水平母线（主母线）：105、176KA垂直母线（支母线）：105KA4、选用元件4.1 一次主元件对于本次投标的工程，空气断路器、接触器、热继电器按照设计图纸的要求选型，按照或超过招标文件及图纸的要求进行配置，详见“分项报价清单表”。
低压开关柜标准
低压开关柜标准一、柜体设计1.柜体应采用坚固、耐用、不易变形的材料制作，并能够承受正常使用时的机械应力和负载应力。
2.柜体结构应简单、方便操作和维护，同时应具备足够的电气安全空间。
3.柜体应设计有合理的散热装置，确保柜内温度不超过额定值。
4.柜体的防护等级应符合相关标准要求，确保柜内设备的安全运行。
二、电器元件选型1.电器元件应符合国家及行业标准，并具备相应的认证。
2.电器元件的额定值应与柜内电源和负载要求相匹配。
3.电器元件的安装位置应便于操作和维护，同时应具备防止误操作的功能。
4.电器元件的选型应考虑到使用寿命、可靠性、安全性等因素。
三、装配工艺1.装配工艺应符合国家及行业标准，确保电器元件安装牢固、准确、稳定。
2.装配过程中应使用符合规定的工具和材料，确保装配质量。
3.装配完成后，应对柜内电器元件进行调试和检测，确保正常运行。
四、质量控制1.生产过程中应对材料、零部件和成品进行严格的质量控制，确保产品质量符合要求。
2.质量控制过程中应采用检验、测试、试验等手段，确保产品质量稳定可靠。
3.质量控制过程中发现问题应及时处理，并对不合格品进行追溯和纠正。
五、安全防护1.开关柜应具备防误操作功能，如采用连锁机构、带电显示装置等。
2.开关柜应具备防火、防爆、防漏电等安全性能。
3.开关柜应配备相应的安全保护装置，如过载保护、短路保护、欠压保护等。
4.开关柜的设计和制造应符合相关的安全规范和标准。
六、可靠性要求1.开关柜的设计和制造应考虑可靠性要求，确保在规定的使用条件下能够正常工作。
2.开关柜应进行相应的可靠性试验，如耐压试验、绝缘电阻试验、机械寿命试验等，以确保产品的可靠性。
3.在正常使用条件下，开关柜的寿命应不低于20年。
七、性能测试1.开关柜的性能测试包括电气性能测试、机械性能测试和环境适应性测试等。
2.电气性能测试主要包括电压、电流、功率因数、电阻值等参数的测试。
3.机械性能测试主要包括开关的操作力、操作行程、分合闸时间等参数的测试。
GCK低压抽出式开关柜说明书
176
176
40
40
40
40
2000
80 176 40
断路器型号 额定电流 额定工作电压 极限分断能力 Icu (kA rms) 440V50Hz 短路接通能力 Icm (kA 峰值) 440V50Hz 短时耐受电流 Icw (kA rms) 440V50Hz,1s
11 1 1
33 3 3 3
11 1 1 1
1111 1
柜宽 有效高度 二次原理图号
备注
8E/2 8E 16E 24E 24E
8E/2 8E 16E 24E 32E*
本方案也可选用 HH15 系列 同左 等刀熔开关
* 32E 采用固定式
13
GCK 低压抽出式开关柜
方案编号
13
CIMIC 斯米克
14
1 11 1
11 1 1 1
1 1 1 1
1111 1
柜宽 有效高度 二次原理图号
备注
8E/2 8E 16E 16E
8E/2 8E 16E 24E 24E
本方案也可选用 HH15 系列 等刀熔开关
同左
12
GCK 低压抽出式开关柜
方案编号
11
CIMIC 斯米克
12
主电路方 案单线图
用途 规格序号
aM4 QSA 100A
主电路方 案单线图
用途 规格序号
QSA 250A QSA 630A gf-1h 40A gf-1h 80A
型 B30C
B75C
号 BCMJ0.4-15-3 与 T25 规 T75 格 EH40- /5
DT862 DX862 Cos Ø 89T2-A 89T2-V EH100- /5
低压抽出式开关柜设计规范
低压抽出式开关柜GCS设计规范为了使设计人员更好地熟悉和了解GCS柜型的特点和性能，提高设计人员的综合素质和业务能力，特将此柜型的电气性能和机械性能以及在设计中的注意事项总结如下，供大家参考使用。
一、主要结构性能1、柜体骨架采用8MF型材，模数为20mm，全组装式结构和部份(侧框和横梁)焊接式结构组装而成。
2、柜体采用2.5mm冷轧钢板辊压而成（不能采用敷铝锌板制作）。
3、柜体结构由柜架、门、封板、隔板、安装支架等零部件组成。
4、柜体类型分为：固定柜、抽屉柜、固定分隔柜及混装柜（固定单元和抽屉单元）。
5、柜体尺寸分为1）固定柜：宽1000、800、600；深1000、800、600；柜高2200。
2）抽屉柜：宽1000、800、600（可以非标制作后出线）；深1000、800、600；柜高2200。
3）说明：1000宽的抽屉柜的柜深可做1000、800、600（制作600深的抽屉柜要考虑其余柜的安装空间是否够用）；600宽的抽屉柜的柜深必须为1000。
6、柜体结构分为四个独立的功能单元：水平母线室、垂直母线室、功能单元室、电缆室。
7、功能单元隔离形式：全隔离或部分隔离。
8、进出线形式：电缆/母线槽（桥），可柜顶、柜侧或柜底进出线。
9、表面处理：高压静电喷涂（可根据用户提供的颜色或色标制作）。
二、主要电气性能1、电气参数：a、额定绝缘电压：AC660Vb、额定工作电压：主电路AC380V、AC660V；辅助电路AC220V、AC380Vc、额定频率：50HZ、60HZd、额定冲击耐受电压：8KVe、水平母线额定电流：630~4000Af、垂直母线额定电流：1000~1600A（MCC柜超过1000A需要两组铜套接入垂直排）g、水平母线额定短时耐受电流（1S）：50KA、80KA（热稳定）h、水平母线额定峰值耐受电流：105KA、176KA（动稳定）i、垂直母线额定短时耐受电流（1S）：30KA、50KA（热稳定）j、垂直母线额定峰值耐受电流：65KA、105KA（动稳定）k、外壳防护等级：IP30、IP40l、过电压等级：IVm、污染等级：3n、母线系统可采用三相四线、三相五线o、海拔高度：不超过2000米2、开关柜按照用途分为：进线柜、PC柜、MCC柜、电容柜、计量柜、母线转接柜（PC柜和MCC柜统称为馈电柜）。
低压开关柜设备的技术要求
低压开关柜设备的技术要求低压配电柜设备的技术要求1、设备的技术要求1.1低压配电柜采⽤国外先进的技术，⽽且结构合理、可靠性⾼、能耗低、⽆污染、操作保养和维护简便，该产品通过了国家主管部门颁发的CCC认证证书并完全满⾜相关标准要求。
1.2进出线⽅式：低压柜所有电缆进出现为下进下出，所有母线进出线为上进上出。
1.3柜体防护等级：IP301.4维护⽅式：低压柜能够进⾏双⾯维护1.5⽓候环境：满⾜深圳市⽓候环境要求1.6低压配电柜内设置的框架断路器、塑壳断路器需具有国家主管部门颁发的CCC 认证书，并满⾜相关标准要求。
框架断路器、塑壳断路器、接触器均选⽤西门⼦品牌。
对应型号应为：框架断路器：西门⼦进⼝品牌XXX系列；塑壳断路器：西门⼦进⼝品牌xxx系列。
1.7应急电源切换开关为四极开关。
1.8低压配电柜内⼆次元器件及导线均采⽤国家优质名牌，具有国家主管部门颁发的CCC认证证书。
1.9提供的断路器均按招标要求，提供断路器开、合、脱扣状态及电控脱扣辅助触点。
提供配电监测系统专⽤的接线端⼦排及柜内配线。
1.10系统⼆次线路可由我公司进⾏深化设计，并经设计院审核认可。
⼆次线路采⽤与主回路品牌相同的微型断路器保护。
2、配电柜的结构要求2.1选⽤的低压配电柜是低压交流固定分隔式开关柜，开关插⼊或抽出式结构：采⽤模数化组合设计，通⽤性强。
具有⾜够的动热稳定性；电⽓⽅案配置灵活。
柜体尺⼨和数量、排列⽅式应符合设计图要求，所有调整不得影响平⾯布置。
由框架、外壳、柜内功能单元室（含插⼊抽出式组件）、母线、保护线和中性线连接排、⾛线槽、电缆安装⽀件等组成。
柜体采⽤C型⾻架，优质敷铝锌板材，板材厚度不⼩于2.0毫⽶，且组装牢固；柜体的上下部应设有充分的通风散热孔装置。
2.2柜体的前后门及其外表⾯进⾏环氧粉末喷涂处理，喷涂厚度不⼩于50微⽶，涂层应美观、牢固、耐腐蚀、抗冲击、不反光，颜⾊将会经业主确认。
所有柜内的零件、螺钉、电缆攀附的⽀架等均镀锌，并达到耐盐雾腐蚀的标准。
低压开关柜现场检验内容与标准
绝缘电阻试验
1.断开主开关，同相的近线和出线之间，绝缘电阻应大于0.5兆欧；
2.闭合主开关，不同的带电部件之间绝缘电阻应大于0.5兆欧；
3.各带电部件与金属框架之间，绝缘电阻应大于0.5兆欧；
7
保护电路检查
用抽查的办法，对装置进行保护电路连接点与保护地线之间的直流电阻量，其电阻值应在0.05Ω下。每台开关柜抽查点不应少于5点。
8
单元互换检查
抽出式开关柜，在相同规格的功能单元之间进行互换性试验，互换应可靠，抽查应灵活、方便。
9
电器操作试验
1.进行模拟通电试验，检查断路器合闸分闸是否正常；按钮操作及相关的指示灯是否正常，几台柜子之间有联系时，要进行联屏试验。
2.试验要逐台进行，抽屉要逐台调试；调试好的抽屉插到柜上后还应通电试验；
4.元器件的裸露带电端子等带电导体距金属构件(如框架、门板、隔板等)的距离不得小于20m，达不到要求必须采取绝缘措施；
5.各相熔断器之间有挡板，防止容电器熔断时影响相邻的熔断器。
4
手动操作试验
对每台柜子上的所有手动操作部件(如断路器操作手柄、组合开关旋钮等)进行5次试验无异常情况。
5
抽屉手动试验
将抽屉有连接位置拉出到试验位置，再到分离位置，然后再推进到连接位置。操作过程应灵活轻便，无卡阻或碰撞现象；连接、试验和分离位置定位均可靠。每个功能单元都应进行手动操作；
10
连锁供能试验
1.通电检查操作机构与门的连锁，功能单元与门的连锁。在合闸时柜门不应打开。
2.双电源之间的机械火电气联锁必须安全可靠，正常电源正常供电时，备用电源的短路其不能合闸，反之也一样。
低压开关柜现场检验内容与标准
序号
查验项目
GCS柜技术条件
低压开关柜技术要求一、概述GCS低压抽出式开关柜是由原电力工业部、机械工业部共同组织，由森源电气公司本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜。
产品具有分断、接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点。
二、使用环境条件1.周围空气温度不高+45℃，不低于-5℃。
24小时内平均温度不得高于+35℃。
2.户内使用，使用地点的海拔高度不得超过2000m。
3.周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度，如+20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。
4.装置安装时与垂直面的倾斜度不超过5%，且整组柜列相对平整（符合GBJ232-82 标准）。
5.装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。
三、结构要求：1 装置的主构架采用8MF型钢，构架采用拼装结构形式。
主构加上均有安装模数孔E=20mm，采用敷铝锌板材。
2 装置功能室严格分开，其隔室主要分为功能单元室、母线室、电缆室，各单元的功能作用相对独立。
3 装置采用将水平主母线置于柜后，使电缆室上下均有出线通道。
4 柜体的尺寸如下表：高（2200mm）宽（400/600/800/1000mm）深（600/800/1000mm）5功能单元5.1一个抽屉为一个独立功能单元。
5.2抽屉分为二分之一单元、一单元、二单元、三单元四个尺寸系列。
回路的额定电流在400A及以下。
一个单元抽屉的尺寸为：160（高）*560（宽）*410（深），二分之一单元抽屉的宽为280，二单元，三单元仅以高度做二倍、三倍的变化，其余尺寸均同一单元。
5.3功能单元的抽屉可以方便的实现互换。
5.4装置的每柜内可以配置11个一单元的抽屉或22个二分之一单元的抽屉。
5.5抽屉进出线根据回路电流大小采用不同片数的同一规范片式接插件，一片接插件≤200A。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈低压抽出式开关柜（GCS）对结构的要求
低压成套开关设备在低压配电系统中完成电能的再分配，实现电网的控制、测量、保护、转换等作用。
一、低压抽出式开关柜的主要特点
低压抽出式开关柜由于没有刀开关缩小了元件安装空间，增加了柜内回路数，同时相同规格的抽屉可实现互换，在线路出现故障时可把备用抽屉及时换上，从而减少停电时间，故在低压成套设备中得到广泛应用。
无论是产量、品种、电气性能都超过了固定柜。
二、整体结构对电气性能的影响
低压抽屉柜的整体结构布局应美观、大方、线条流畅，抽屉功能单元的划分合理，符合电气参数的要求。
框架采用8MF型开口型钢，型钢侧面分别有模数为20mm和100mm 的直径9.2mm的安装孔，使得框架组装灵活方便。
低压开关设备的整体结构是否合理涉及到四方面的电气性能要求：
1、绝缘配合
2、抗动热稳定性能
3、提高故障电弧的保护能力
4、温升
①加强设备的绝缘性能，有助于提高整体抗过电压的能力。
抽屉式开关设备的绝缘配合是按照设备的使用环境条件，安装于
供电系统位置（过电压类别），绝缘材料性能等因素决定最小电气间隙和爬电距离。
绝缘材料的组别是根据材料的漏电起痕指数(CTI)的数值范围划分为4类，材料组合别Ⅰ600≤CTI；Ⅱ400≤CTI<600；Ⅲ175≤CTI<400E；Ⅳ100≤CTI<175E,低压抽屉柜的绝缘件有很多，例如：绝缘子、母线夹以及采用聚碳酸脂工程塑料制成的功能板、二次接插件等,这些都影响柜体的整体绝缘性能。
有统计数字显示，我国的电器产品中有50%左右的事故是由于绝缘系统而引起的。
当然，如果在系统正常运行的情况下,绝缘件只要选择适当，质量符合要求,其电气性能仍是完全能满足要求的,毕竟电压等级并不高。
如果在4级污秽等级的条件下，绝缘件的选材应作为一个重点考虑，例如柜内主母线绝缘采用比标准性能高的爬电距离和电气间隙，用CTI值高的绝缘件等措施。
②柜体动热稳定性能是非常重要的。
尤其是在大电流情况下，对柜体的结构强度要求很高，一旦出现短路，柜体应具备承受短路电流的能力，因此首先应考虑水平主母排的固定方式及位置放置。
举个例子：300MW机组的大电厂低压进线电流普遍大于4000A，按工艺要求主母排为3X3（100X10），但在实际中是不会这样选取的，一般考虑单相按上下两层布置，每层2根80X10排,并且采用特制的绝缘母线夹进行固定，这样的结构设计，分散了短路电流对柜体的冲击，大大提高了柜体整体抗短路电流能力。
加强螺栓连接部位的接触压力，保证螺栓连接的转矩
和转角，也可抵抗短路电流的冲击。
③为了提高设备的故障电弧保护能力，在结构内部普遍采用金属隔板隔离防范措施，对带电导体的绝缘隔离，增设泄压通道，电弧检测装置等。
对柜体的要求就是：①防止触及相邻功能单元的危险部件；②防止固体外来物从成套设备的一个单元进入相邻的单元；③提供尽可能高的人身防护等级。
为此将柜体各功能室严格分开，主要分为功能单元室、母线室（水平母线室和垂直母线室）、电缆室等三部分，既防止了事故的扩散，又便于带电检修，这是低压抽屉柜结构设计的独到之处，目的是限制电弧的产生，限制电弧的强度和持续时间。
为了防止开关设备中产生的故障电弧对附近人员造成伤害，柜顶增设泄压装置。
当故障电弧点燃时所产生的压力迫使泄压装置打开，灼热的气体排向柜顶，从而保证了人员安全。
此种被动电弧保护功能是在已经发生电弧不得已采取的措施，主要是保护人身安全，但却是柜体结构设计中不可缺少的重要环节。
④抽屉开关设备的温升也是考查柜体结构的一个重要指标。
柜内的温升与外壳的尺寸、外壳的安装形式、是否带通风槽以及通风槽的大小，内部水平隔板数，元器件的有效损耗及抽屉单元个数等参数有关。
如果过多地配备抽屉的个数,虽然可以完成安装，但却忽略了柜体的温升,尤其是在夏天，如果配电室通风不好,常常在使用过程中柜内温升过高而导致设备损坏引起绝缘破环，导致短
路事故。
上下通风槽的设计除了应满足温升的要求，还应考虑防护等级是否满足，柜体应充分考虑降容系数，否则极易引起温升过高，另外对于我们公司而言，条件允许时也应定期做温升试验。
以获得充足的数据，并对柜内结构做些必要的改进和调整。
三、抽屉功能单元的特点
抽屉功能单元由若干机械结构的功能部件构成，机构保证了抽屉有连接/试验/分离三位置。
分离位置：抽屉可推进拉出，位置显示"分离"，微动开关触点断开，试验闭锁，使开关不能合闸,抽屉可以推进；试验位置:从分离位置顺时针转动操作机构,抽屉向后移动,当定位钢球到试验位置时会发出"当"声音,此时一二次接通,辅助电路接通,微动开关接通,联接闭锁使主开关不能合闸,抽屉不能抽出；联接位置:抽屉锁定, 主开关合上后不能拉出,一二次处于工作状态,最后逆时针旋转显示装置的盖板,盖住操作机构的操作孔。
退出抽屉与以上相反。
相同规格的抽屉单元可灵活的互换。
抽屉机构的结构与电气联锁性能密切相关，合闸状态不能拉出抽屉，抽屉拉出位置不能合闸，并且抽屉拉出后，一次部分完全被绝缘件遮挡，手不可触及，可见，抽屉的结构充分考虑了人员的安全和可靠的电气联锁性能。
四、标准要求
我国低压成套开关设备执行GB7251.1-2005<<低压成套开关试验设备和低压成套设备第一部分：型式试验和部分型式试
验成套设备>>国家标准，从标准可以看出，重点是提高了设备的绝缘性能，以防止过电压产生的绝缘破坏而导致短路，同时要求验证设备的温升，防止柜内温度过高，对我国的低压成套开关设备的整体结构提出了更高的要求。
设备的结构是服从产品的电气性能，只有电气性能完善、安全可靠的设备才能体现最合理的结构设计。
