液压传动复习题及参考答案(一到四)

液压传动复习题及参考答案(一到四)

液压传动复习题及参考答案一、填空1、液压传动是利用液体的(压力)能来传递能量的一种传动方式。

其主要参数为(压力)和(流量)。

2、以(大气压力)为基准所表示的压力称为相对压力。

3、液体粘性用粘度表示,常用的粘度有(动力粘度)、(运动粘度)和条件粘度(或相对粘度)。

4、液体能量的表现有(压力能)、(位能/势能)和(动能)三种。

5、容积式液压泵是依靠(密封容积的变化)来进行工作的。

6、液压泵和液压马达的排量只随(几何尺寸)的变化而变化。

7、液压缸运动速度的大小决定于(进入液压缸的流量)。

8、减压阀常态时阀口常(开)。

9、油箱的功用有(储存油液)、(散发热量)、逸出气体和沉淀污物。

10、流体在管道中存在两种流动状态,(层流)时黏性力起主导作用,(湍流)时惯性力起主导作用,液体的流动状态可用(雷诺数/Re)来判断,其计算公式为()。

11、改变单作用叶片泵转子和定子之间(偏心距)的大小可以改变其流量。

12、常用的液压泵有(齿轮)、(叶片)和(柱塞)三类。

13、调速阀是由(调速)和(节流)串联而成的。

14、若换向阀四个油口有钢印标记:“A”、“P”、“T”、“B”,其中(P)表示进油口,(T)表示回油口。

15、密封装置是解决(泄漏)最重要、最有效的手段。

16、(调压)回路的功用是使液压系统整体或部分的压力保持恒定或不超过某个数值。

17、液压传动系统由(动力)装置、(执行)装置、(控制)装置、(辅助)装置和工作介质组成。

18、根据度量基准的不同,压力有两种表示方法:绝对压力和(相对压力)。

19、静力学基本方程的表达形式为(p=p0+ρgh)。

20、在液压传动中,能量损失主要表现为(温升)。

21、为了防止产生(空穴)现象,液压泵吸油口距离油箱液面高度不宜太高。

22、执行元件是将液体的(压力)能转化成(机械)能的元件。

23、压力继电器是一种将油液的(压力)信号转换成(电)信号的电液控制元件。

24、液压传动是以(有压)流体为能源介质来实现各种机械传动与自动控制的学科。

04-04 液压泵和液压马达习题及答案

04-04 液压泵和液压马达习题及答案

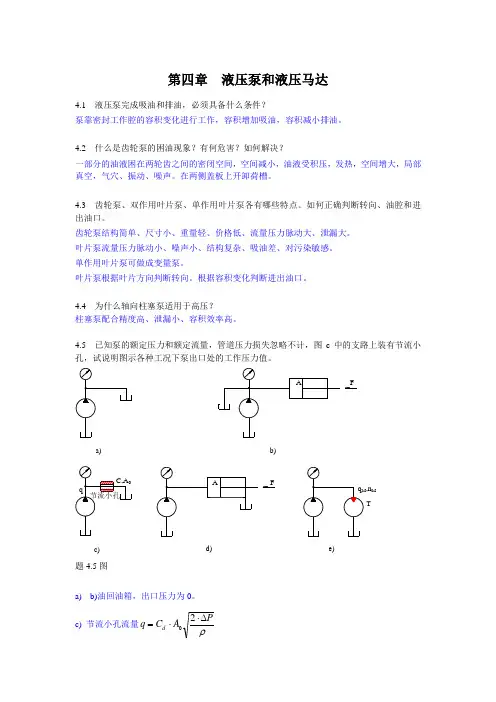

第四章 液压泵和液压马达4.1 液压泵完成吸油和排油,必须具备什么条件?泵靠密封工作腔的容积变化进行工作,容积增加吸油,容积减小排油。

4.2 什么是齿轮泵的困油现象?有何危害?如何解决?一部分的油液困在两轮齿之间的密闭空间,空间减小,油液受积压,发热,空间增大,局部真空,气穴、振动、噪声。

在两侧盖板上开卸荷槽。

4.3 齿轮泵、双作用叶片泵、单作用叶片泵各有哪些特点。

如何正确判断转向、油腔和进出油口。

齿轮泵结构简单、尺寸小、重量轻、价格低、流量压力脉动大、泄漏大。

叶片泵流量压力脉动小、噪声小、结构复杂、吸油差、对污染敏感。

单作用叶片泵可做成变量泵。

叶片泵根据叶片方向判断转向。

根据容积变化判断进出油口。

4.4 为什么轴向柱塞泵适用于高压?柱塞泵配合精度高、泄漏小、容积效率高。

4.5 已知泵的额定压力和额定流量,管道压力损失忽略不计,图c 中的支路上装有节流小孔,试说明图示各种工况下泵出口处的工作压力值。

a) b)c) d) e) FF T,n M题4.5图a) b)油回油箱,出口压力为0。

c) 节流小孔流量ρP A C q d ∆⋅⋅=20出口压力 20)(2A C q P d ⋅=∆ρd) 出口压力A FP =e) 功率关系M TT V q T T q P ⋅⋅=⋅=⋅πω2 出口压力M V TP ⋅=π24.6设液压泵转速为950r/min ,排量为V P =168m l /r ,在额定压力2.95MPa 和同样转速下,测得的实际流量为150l /min ,额定工况下的总效率为0.87,求:1)泵的理论流量q t ; 2)泵的容积效率ηv ; 3)泵的机械效率ηm ;4) 泵在额定工况下,所需电机驱动功率P ;5) 驱动泵的转矩T 。

1)理论流量min /6.159/168min /950l r ml r V n q p t =⨯=⋅=2) 容积效率94.06.159150===t v q qη 3) 机械效率93.094.087.0===v m ηηη4) 电机功率kW l Mpa q p P 48.887.0min//15095.2/=⨯=⋅=η5) 转矩Nm nP P T 3.85602===πω 4.7 某液压马达排量V M =250ml/r ,入口压力为9.8MPa ,出口压力为0.49Mpa ,总效率η=0.9,容积效率ηV =0.92。

液压泵和液压马达习题

液压泵和液压马达习题

第三章液压泵和液压马达一.判断题.1. 因存在泄漏,因此输入液压马达的实际流量大于其理论流量,而液压泵的实际输出流量小于其理论流量.(√ )2.液压泵的容积效率与液压泵的泄漏量有关,而与液压泵的转速无关.(×)3. 流量可改变的液压泵称为变量泵.( × )4. 定量泵是指输出流量不随泵的输出压力改变的泵.( × )5. 当液压泵的进、出口压力差为零时,泵、输出的流量即为理论流量.( √ )6. 齿轮泵的吸油腔就是轮齿不断进入啮合的那个腔.(×)7. 齿轮泵多采用变位修正齿轮是为了减小齿轮重合度,消除困油现象.(×)8. 双作用叶片泵每转一周,每个密封容积就完成二次吸油和压油.(√)9. 单作用叶片泵转子与定子中心重合时,可获稳定大流量的输油.(×)10.对于限压式变量叶片泵,当泵的压力达到最大时,泵的输出流量为零.(√)11.双作用叶片泵既可作为定量泵使用,又可作为变量泵使用.(×)12.双作用叶片泵因两个吸油窗口、两个压油窗口是对称布置,因此作用在转子和定子上的液压径向力平衡,轴承承受径向力小、寿命长.( √)13.双作用叶片泵的转子叶片槽根部全部通压力油是为了保证叶片紧贴定子内环.( ×)14.配流轴式径向柱塞泵的排量q与定子相对转子的偏心成正比,改变偏心即可改变排量.( √)15.液压泵产生困油现象的充分且必要的条件是:存在闭死容积且容积大小发生变化.( √ )16.液压马达与液压泵从能量转换观点上看是互逆的,因此所有的液压泵均可以用来做马达使用.( × )17. 液压泵输油量的大小取决于密封容积的大小.( √ )18. 外啮合齿轮泵中,轮齿不断进入啮合的那一侧油腔是吸油腔.(×)二.选择题.1.对于液压泵来说,在正常工作条件下,按实验标准规定连续运转的最高压力称之为泵的 ( A)。

( A )额定压力; ( B )最高允许压力; ( C )工作压力。

液压试题及答案

液压试题及答案

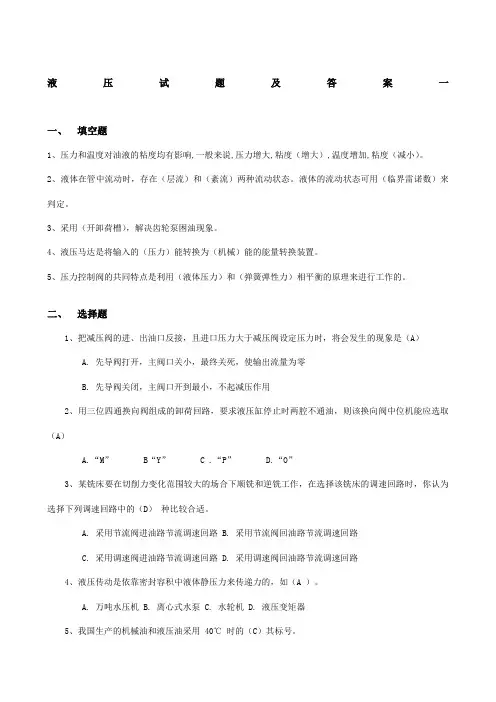

液压试题及答案一一、填空题1、压力和温度对油液的粘度均有影响,一般来说,压力增大,粘度(增大),温度增加,粘度(减小)。

2、液体在管中流动时,存在(层流)和(紊流)两种流动状态。

液体的流动状态可用(临界雷诺数)来判定。

3、采用(开卸荷槽),解决齿轮泵困油现象。

4、液压马达是将输入的(压力)能转换为(机械)能的能量转换装置。

5、压力控制阀的共同特点是利用(液体压力)和(弹簧弹性力)相平衡的原理来进行工作的。

二、选择题1、把减压阀的进、出油口反接,且进口压力大于减压阀设定压力时,将会发生的现象是(A)A. 先导阀打开,主阀口关小,最终关死,使输出流量为零B. 先导阀关闭,主阀口开到最小,不起减压作用2、用三位四通换向阀组成的卸荷回路,要求液压缸停止时两腔不通油,则该换向阀中位机能应选取(A)A.“M” B“Y” C .“P” D.“O”3、某铣床要在切削力变化范围较大的场合下顺铣和逆铣工作,在选择该铣床的调速回路时,你认为选择下列调速回路中的(D)种比较合适。

A. 采用节流阀进油路节流调速回路B. 采用节流阀回油路节流调速回路C. 采用调速阀进油路节流调速回路D. 采用调速阀回油路节流调速回路4、液压传动是依靠密封容积中液体静压力来传递力的,如(A )。

A. 万吨水压机B. 离心式水泵C. 水轮机D. 液压变矩器5、我国生产的机械油和液压油采用40℃ 时的(C)其标号。

A. 动力粘度,Pa·sB. 恩氏度O EC. 运动粘度 mm2/ sD. 赛氏秒6、泵的额定转速和额定压力下的流量称为(C)A. 实际流量B. 理论流量C. 额定流量7、可以在运行过程中实现大范围的无级调速的传动方式是(D)A. 机械传动B. 电传动C. 气压传动D. 液压传动8、驱动液压马达的液压泵的电机功率应比其输出功率大,是因为存在( D )。

A、卸漏损失;B、摩擦损失;C、溢流损失;D、前两种损失。

9、在密闭容器中,施加于静止液体内任一点的压力能等值地传递到液体中的所有地方,这称为( D )A.能量守恒原理;B.动量守恒定律;C.质量守恒原理;D.帕斯卡原理10、调速阀是组合阀,其组成是( C )。

《液压传动》习题及答案

《液压传动》习题及答案

第一章绪论1-1 液压系统中的压力取决于(),执行元件的运动速度取决于()。

1-2 液压传动装置由()、()、()和()四部分组成,其中()和()为能量转换装置。

1—3 设有一液压千斤顶,如图1—3所示。

小活塞3直径d=10mm,行程h=20mm,大活塞8直径D=40mm,重物w=50000N,杠杆l=25mm,L=500mm。

求:①顶起重物w时,在杠杆端所施加的力F;②此时密闭容积中的液体压力p;⑧杠杆上下动作一次,重物的上升量H;④如果小活塞上有摩擦力f l=200N,大活塞上有摩擦力f2=1000 N, 杠杆每上下动作一次,密闭容积中液体外泄0.2cm3至油箱,重新完成①、②、③。

图题1—3第二章液压油液2-1 什么是液体的粘性?2-2 粘度的表式方法有几种?动力粘度及运动粘度的法定计量单位是什么?2-3 压力和温度对粘度的影响如何?2—4 我国油液牌号与50℃时的平均粘度有关系,如油的密度ρ=900kg/m3,试回答以下几个问题:1) 30号机油的平均运动粘度为( )m2/s;2)30号机油的平均动力粘度为( )Pa .s;3) 在液体静止时,40号机油与30号机油所呈现的粘性哪个大?2—5 20℃时水的运动粘度为l ×10—6m2/s,密度ρ=1000kg/m3;20℃时空气的运动粘度为15×10—6m2/s,密度ρ=1.2kg/m3;试比较水和空气的粘度( )(A)水的粘性比空气大;(B)空气的粘性比水大。

2—6 粘度指数高的油,表示该油 ( )(A) 粘度较大; (B) 粘度因压力变化而改变较大;(C) 粘度因温度变化而改变较小; (D) 粘度因温度变化而改变较大。

2—7 图示液压缸直径D=12cm,活塞直径d=11.96cm,活塞宽度L=14cm,间隙中充以动力粘度η= 0.065Pa·s 的油液,活塞回程要求的稳定速度为v=0.5 m/s,试求不计油液压力时拉回活塞所需的力F等于多少?图题2-7第三章液压流体力学基础§ 3-1 静止流体力学3—1什么是液体的静压力?压力的表示方法有几种?压力的单位是什么?3—2在图示各盛水圆筒活塞上的作用力F=3000 N。

液压传动与控制 课后题及详解答案

液压传动与控制 课后题及详解答案

《液压传动与控制》习题集液压传动课程组兰州工专内部使用前言《液压传动与控制》教材由兰州工业高等专科学校、云南工学院、新疆工学院、陕西工学院四所院校编写,于1994年6月由重庆大学出版社出版。

阅历十余年,液压传动的内容发展很快,所以修订后再出版。

为有利于教学,编了该教材的思考题与习题集,仅供参考。

编者2005年月目录绪论 (4)第一章工作介质及液压流体力学基础 (4)第二章液压泵及液压马达 (7)第三章液压缸 (9)第四章控制阀 (10)第五章液压辅件 (13)第六章液压基本回路 (14)第七章典型液压系统分析 (19)第八章液压系统的设计与计算 (20)第九章液压伺服控制系统 (20)第十章液压系统(设备)的安装、调试、使用及维护 (21)第十一章液压系统的故障诊断及排除 (21)绪论0-1 何谓液压传动?其基本工作原理是怎样的?0-2 结合图0-2所示的液压系统图,说明液压系统由哪几部分组成?各起什么作用? 0-3 液压元件在系统图中是怎样表示的?0-4 液压传动与机械传动、电气传动和气压传动相比较,有哪些优缺点?第一章 工作介质及液压流体力学基础1-1什么是液体的粘性?常用的粘度表示方法有哪几种,并分别叙述其粘度单位。

1-2压力的定义是什么?静压力有哪些特性?压力是如何传递的?1-3什么是绝对压力、相对压力、表压力、真空度?它们之间的关系是什么? 1-4为什么说液压系统的工作压力决定于外负载?液压缸有效面积一定时,其活塞运动速度由什么来决定?1-5伯努利方程的物理意义是什么?该方程的理论式与实际式有何区别?1-6什么是层流?什么是紊流?液压系统中液体的流动希望保持层流状态,为什么? 1-7管路中的压力损失有哪几种?分别受哪些因素影响?1-8有200cm 3的液压油,在50℃时流过恩氏粘度计的时间t 1=153s ;同体积的蒸馏水在20℃时流过的时间t 2=51s 。

该油的恩氏粘度o E 50、运动粘度v 、动力粘度μ各为多少 ? 油液的新、旧牌号各为什么?解:3511532150==t t E =()c s t E E v 12.213/64.830.8/64.80.85050=-⨯=-=()cp v 19109001012.2136=⨯⨯⨯=⋅=-ρμ旧牌号 20 ;新牌号 N321-9某液压油的运动粘度为20cSt ,其密度ρ = 900kg /m 3,求其动力粘度和恩氏粘度各为多少?解:()cp v 1810900102036=⨯⨯⨯=⋅=-ρμ 由 t t E E v/64.80.8-= 导出 064.80.8=--t t E v E()1626204264.88420202±=⨯-⨯⨯-±=t E875.21=t E375.02-=t E (舍去)1-10如图所示直径为d ,重量为G 的柱塞浸没在液体中,并在F 力作用下处于静止状态。

东北大学第三章液压习题和答案

东北大学第三章液压习题和答案

、判断题1. 液压马达的实际输入流量大于理论流量( )2. 不考虑泄漏的情况下,根据液压泵的几何尺寸计算而得到的流量称为理论流量( )3. 液压泵自吸能力的实质是由于泵的吸油腔形成局部真空,油箱中的油在大气压作用下流入油腔( )4. 为了提高泵的自吸能力,应使泵的吸油口的真空度尽可能大( )5. 双作用叶片泵可以做成变量泵( )6. 齿轮泵的吸油口制造比压油口大,是为了减小径向不平衡力( )7. 柱塞泵的柱塞为奇数时,其流量脉动率比偶数时要小( )8. 限压式变量泵主要依靠泵出口压力变化来改变泵的流量( )9. 齿轮泵、叶片泵和柱塞泵相比较,柱塞泵最咼压力最大,齿轮泵容积效率最低,双作用叶片泵噪音最小( )10.从能量转换的观点来看,液压马达与液压泵是可逆工作的液压元件,所以在实际应用中, 同类型的液压泵都可以直接作液压马达用。

11.用职能符号绘制的液压系统图表明组成系统的元件、元件间的相互关系、整个系统的工作原理及实际安装位置及布管。

12.根据实验结果而推荐的可连续使用的最高压力为泵的额定输出压力。

13.在系统中,液压泵的实际工作压力是泵的额定压力。

14.对同一定量泵,如果输出压力小于额定压力且不为零,转速不变,则实际流量小于额定流量。

15.额定压力14MPa的液压泵,其工作压力为14MPa16.液压泵按供油流量能否改变可分为定量泵和变量泵。

流量可改变的液压泵称为变量泵。

17.定量泵是指输出流量不随泵的输出压力改变的泵。

18.液压泵的实际输出流量小于其理论流量,输入液压马达的实际流量大于其理论输入流量。

19.齿轮泵多用于高压系统,柱塞泵多用于中压系统,叶片泵多用于低压系统。

20.液压泵产生困油现象的充分必要条件是:存在闭死容积,而且闭死容积大小发生变化。

21.当液压泵的进、出口压力差为零时,泵输出的流量即为理论流量。

22.在齿轮分度圆半径一定时,增大模数m,减少齿数Z可以增大泵的排量。

23.双作用叶片泵两个吸油窗口、两个压油窗口对称布置,因此作用在转子和定子上的径向液压力平衡,轴承承受径向力小、寿命长。

液压与气压传动第四章习题答案1

液压与气压传动第四章习题答案1

第四章习题答案4-1、填空题1.液压马达和液压缸是液压系统的(执行)装置,作用是将(液压)能转换为(机械)能。

2.对于差动液压缸,若使其往返速度相等,则活塞面积应为活塞杆面积的(2倍)。

3.当工作行程较长时,采用(柱塞) 缸较合适。

4.排气装置应设在液压缸的(最高)位置。

5.在液压缸中,为了减少活塞在终端的冲击,应采取(缓冲)措施。

4-2、问答题1.如果要使机床工作往复运动速度相同,应采用什么类型的液压缸?答:双杆活塞缸2.用理论流量和实际流量(q t 和q )如何表示液压泵和液压马达的容积效率?用理论转距和实际转距(T t 和T)如何表示液压泵和液压马达的机械效率?请分别写出表达式。

液压泵的容积效率:t V q q =η 液压马达的容积效率:q q t v =η 液压泵的机械效率: T T t m =η 液压马达的机械效率:t m T T=η4-3、计算题1.已知某液压马达的排量V =250mL/r ,液压马达入口压力为p 1=10.5MPa ,出口压力p 2=1.0MPa ,其机械效率ηm =0.9,容积效率ηv =0.92,当输入流量q =22L/min 时,试求液压马达的实际转速n 和液压马达的输出转矩T 。

答案:81r/min ;340N ﹒m2.如图4-12所示,四种结构形式的液压缸,分别已知活塞(缸体)和活塞杆(柱塞)直径为D 、d ,如进入液压缸的流量为q ,压力为p ,试计算各缸产生的推力、速度大小并说明运动的方向。

答案:a )4)(22d D p F -⋅=π;4)(22d D qv -=π;缸体左移b )42d p F π⋅=;42d qv π=;缸体右移 c )42D p F π⋅=; 42D qv π=;缸体右移d )42d p F π⋅=;42d qv π=;缸体右移3.如图4-13所示,两个结构相同的液压缸串联,无杆腔的面积A 1=100×10-4 m 2,有杆腔的面积A 2=80×10-4 m 2,缸1的输入压力p 1=0.9 MPa ,输入流量q 1=12L/min ,不计泄漏和损失,求:1) 两缸承受相同负载时,该负载的数值及两缸的运动速度。

液压泵液压马达油缸作业题答案

液压泵液压马达油缸作业题答案

液压泵液压马达油缸作业题答案1.某液压泵⼏何排量为10ml/r,⼯作压⼒为107Pa,转速为1500r/min,泄漏系数λb=2.5310-6m1/Pa.s机械效率为0.90,试求(1)输出流量;(2)容积效率;(3)总效率;(4)理论输出和实际输⼊功率;(5)理论输⼊扭矩。

答案:(1) 理论流量为:Qt=q*n=10x1500x10-3=15 L/min泄漏量Q1=λb*⊿p=2.5310-6x107=1.5 L/min输出流量:Qe=Qt- Q1=13.5 L/min(2)容积效率ηv= Qe/ Qt=13.5/15=0.9(3)总效率ηv=ηv*ηj=0.81(4)理论输出功率和输⼊功率计算⽅法⼀理论输出功率N Bt=p* Q Bt=107x15x10-3/60=2.5x103⽡输⼊功率N Bi= N Bt/ηBJ=2.5x103/0.9=2.77x103⽡计算⽅法⼆泵的实际输出功率N Be=p* Q Be=107x13.5x10-3/60=2.25x103⽡输⼊功率N Bi= N Be/ηB=2.25x103/0.81=2.77x103⽡(5)理论输⼊扭矩T Bt= N Bt x60/(2πn)=15.9N m(注:实际输⼊扭矩T Be= N Bi x60/(2πn)=17.7N m)2.某液压泵⼏何排量为12ml/r,⼯作压⼒为107Pa,理论流量为24l/min,容积效率为0.90,机械效率为0.80。

试求(1)转速和⾓速度;(2)实际输出和实际输⼊功率;(3)液压泵输⼊轴上的扭矩。

(1)Q Bt=q*n速度:n= Q Bt/q=24/(12x10-3)=2000 r/min⾓速度:ω=2πn=2πx2000/60=66.67π/秒(2)输出功率N B out=Qe*p=Qt*ηv*p=24x10-3x0.9x10-7/60=3.6 KW输⼊功率N B i= N B out/(ηv*ηv)=3.6/(0.9x0.8)=5 KW(3) 液压泵输⼊轴上的扭矩根据N B i =n*T/9550 (注:此公式中n的单位是r/min, Nein 的单位是KW,T为N m)或根据公式N B i =2nπ*T (该公式中n的单位r/秒,N B i 为⽡,T为N m)T =N B i*9550/n=23.875 N m3.恒功率变量泵调速特性曲线及调速原理如图,简述其⼯作原理。

液压习题答案

液压习题答案

一,判断题1、由于存在泄漏,所以液压泵的实际流量大于它的理论流量。

()2、2、油液的粘温特性显示,油液的黏度与温度无关。

()3、液体质点没有横向脉动,互不干扰作定向而不混杂的有层次运动,称为紊流运动。

()4、齿轮泵存在三个可能泄漏的部位,其中对泄漏影响最大的是齿轮端面与端盖间的轴向间隙。

()5、利用液压缸差动连接实现快速运动的回路,一般用于空载。

()6、液压缸输出推力的大小与进入液压缸油液的流量大小有关。

()7、双作用叶片泵是变量泵。

()8、柱塞泵的柱塞数越多,其流量脉动就越小;且柱塞数为偶数比为奇数时要小。

()9、压力阀的特点是利用作用在阀芯上油液的压力和弹簧力相平衡的原理来工作的。

()10、气动马达是将压缩空气的压力能转换成直线运动的机械能的装置。

()二、填空题1.液压执行元件的运动速度取决于___________,液压系统的压力大小取决于___________,这是液压系统的工作特性。

2.液体流动中的压力损失可分为_________压力损失和_________压力损失两种。

3.液压泵的容积效率是该泵___________流量与___________流量的比值。

4.液压马达把转换成,输出的主要参数是和。

5.直动式溢流阀是利用阀芯上端的___________直接与下端面的___________相平衡来控制溢流压力的,通常直动式溢流阀只用于___________系统。

6.在减压回路中可使用___________来防止主油路压力低于支路时油液倒流。

7.旁路节流调速回路只有节流功率损失,而无_______功率损失。

8.在气体的各种状态变化中,过程气体对外不作功,而过程气体与外界无热量交换。

9.绝对湿度是指单位体积(m3)的湿空气所含有水蒸气的。

10.为保证气动系统正常工作,需要在压缩机出口处安装以析出水蒸气,并在储气罐出口处安装,进一步清除空气中的水分。

三、选择题1.液压泵或液压马达的排量决定于()。

第三章:液压泵和液压马达

第三章:液压泵和液压马达

第三章:液压泵和液压马达3-1 见图3-1所示为容积泵的工作原理图,在下列情况,流量如何变化:1)当泵输出压力增高时,油从柱塞与缸体配合间隙中的泄漏量增加,泵的排量()。

2)如果柱塞直径d增大,泵的排量()。

3) 当凸轮的转速增大,泵的排量()。

4)当凸轮的偏心量e增大,泵的排量()。

(A)增大(B)减小(C)不变3-2 衡量液压泵和液压马达的性能主要有哪些基本参数?都是如何定义的?3-3 齿轮泵的困油现象是怎样产生的?采用什么措施加以解决?3-4 轴向柱塞泵的柱塞数为何是奇数?3-5 测绘某台齿轮泵,所得数据如下:齿轮模数m =4 mm,齿宽B=28 mm,齿数Z=13,齿顶宽b=3.2 mm,每个齿轮与壳体相接触的齿数Z0=8,齿顶与内表面之间的径向间隙h=0.9,转速n=1450 rpm,工作压力p=2.5MPa,试计算:1)泵的理论流量q t;2)泵的实际流量q;3)驱动油泵电机功率P i;4)若采用油液为L-HL30,油泵内压力油从压油腔径向间隙泄漏到吸油腔的泄漏量q l 为多少?3-6 某变量叶片泵的转子外径d=83mm,定子内径D=89mm,叶片宽度B=30mm。

并设定子和转子之间的最小间隙为0.5mm,求:1)当排量V=16 ml/r ,其偏心量e=?2)该泵最大排量V max=?3-7 一变量轴向柱塞泵,共9个柱塞,其柱塞分布圆直径D=125mm,柱塞直径d=16mm,若泵以3000r/min转速旋转,其输出流量q=50L/min,问斜盘角度为多少?(忽略泄漏流量的影响)3-8 已知某液压马达的排量V=250ml/r,液压马达入口压力p1=10.5MP a,出口压力p2=1.0MP a,其总效率η=0.9,容积效率ηV=092,当输入流量q=22l/min时,试求液压马达的实际转速n和液压马达的输出转矩T。

69。

液压泵和液压马达练习题

液压泵和液压马达练习题

液压泵和液压马达练习题液压泵和液压马达思考题1.试述液压泵和液压马达的工作原理.液压泵和液压马达有何不同?2.容积式液压泵的主要参数有哪些?如何计算液压泵的工作压力、流量、·排量、功率和效率了3.液压泵的排量与流量有什么不同?各决定于哪些因素了4.什么是齿轮泵的困油现象?变量叶片泵的困油现象与齿轮泵的困油观象有何不同?轴向柱塞泵有没有困油现象?为什么?5.试分析齿轮泵、叶片泵、柱塞泵的特点及其使用场合.6.如何选择液压泵?例题例3一1. 某液压泵排量为10ml/r,工作压力为10mpa,转速为15o0r·p·m,泵的泄漏系数为,机械效率为0.90,试求:l)输出流量;2)容积效率和总效率;3)输出和输人功率;4)理论转矩和输人转矩.解:l)、输出流最,2)液压泵的容积效率,和总效率3).输出功率和输人功率的计算输出功率;输入功率;理论转矩和输入转矩理论转矩;输入转矩;计算题1.叶片泵转速n=1500r/min,输出压力6.3mpa时输出流量为53l/min,测得泵轴消耗功率为7kw,当泵空载时,输出流量为56l/min,求该泵的容积效率和总效率。

2.液压马达排量qm=250ml/r,入口压力为9.8mpa,出口压力为0.49mpa,其总效率η=0.9,容积效率ηmv=0.92,当输入流量为22l/min时,试求:(1)马达的输出转矩;(2)马达的输出转速。

3. 一液压泵的机械效率,泵的转速时的理论流量为,若泵的工作压力,实际流量。

试求:(1)液压泵的总效率;(2)泵在上述工况所需的电动机功率;(3)驱动液压泵所需的转矩。

4.某液压泵输出油压p=10mpa,转速n=1450r/min,泵的排量vp=46.2ml/r,容积效率为0.95,总效率为0.9.求驱动该泵所需电动机的功率p1和泵的输出功率p2?5.泵的额定流量为100l/min,额定压力为2.5mpa,当转速为1450r/min时,机械效率为0.9.由实验测得,当泵出口压力为零时,流量为106l/min,压力为2.5mpa时,流量为100.7l/min.求:(1)泵的容积效率.(2)如泵的转速下降到500r/min,在额定压力下工作时,估算泵的流量为多少?(3)上述两种转速下泵的驱动效率.计算题答案.1. 解:叶片泵空载时可认为无泄漏,空载时的输出流量即为理论流量实际流量:容积效率:液压泵的输出功率:总效率:2. 解:(1)求输出转矩理论转矩:机械效率:输出转矩:(2)求输出转速理论流量:由3.解:4. 解:5. 解:文章来源:海鑫工业设备(中国)有限公司()。

第三章:液压泵和液压马达(含习题答案)

第三章:液压泵和液压马达(含习题答案)

第三章液压泵和液压马达第一节液压泵第二节齿轮泵第三节叶片泵第四节柱塞泵第五节液压马达第六节液压泵和液压马达的选用重点:液压泵和液压马达的工作原理、效率功率计算难点:结构教学目的:理解原理,熟悉结构在液压系统中,液压泵和液压马达都是能量转换装置。

液压泵:把驱动电动机的机械能转换成液压系统中油液的压力能,供系统使用;液压马达:把输来的油液的压力能转换成机械能,使工作部件克服负载而对外做功。

工作原理上,大部分液压泵和液压马达是可逆的。

一、液压泵的工作原理二、液压泵的性能参数三、液压泵的分类一、液压泵的工作原理容积式液压泵:靠密封工作腔的容积变化进行工作,其输出流量的大小由密封工作容积变化的大小来决定。

i P T ω=o V P pq =η=ηV按结构形式分为:齿轮式、叶片式、柱塞式三大类。

按输出(输入)流量分为:定量液压泵和变量液压泵。

第一节液压泵三、液压泵的分类a)单向定量液压泵b)双向定量液压泵c)单向变量液压泵d) 双向变量液压泵液压泵的图形符号作业:3-2齿轮泵优点:结构简单紧凑、体积小、质量轻、工艺性好、价格便宜、自吸能力强、对油液污染不灵敏、维修方便及工作可靠,因此在汽车上得到了广泛的应用。

齿轮泵缺点:泄漏较大,流量脉动大,噪声较高,径向不平衡力大,所能达到的额定压力不够高,目前其最高工作压力30MPa 。

第二节齿轮泵齿轮泵按结构形式分为:①外啮合齿轮泵②内啮合齿轮泵泵的泵体内装有一对相同的外啮合齿轮,齿轮两侧靠端盖密封。

泵体、端盖和齿轮的各个齿间一、外啮合齿轮泵1. 外啮合齿轮泵工作原理第二节齿轮泵槽组成了许多密封的工作腔。

b zm Dhb V 22ππ==排量:b zm V 266.6=排量修正:排量近似计算:假设齿间的工作容积与轮齿的有效体积相等,则齿轮每转排量等于主动齿轮的所有齿间容积及其所有轮齿的有效体积之和(1)困油现象:齿轮泵要平稳而连续地工作,齿轮啮合的重合度系数必须大于1,因此总有两对轮齿同时啮合,并有一部分油液被围困在两对轮齿所形成的封闭容积之间,困油容积由大变小,再由小变大,使油压变化,产生振动和噪声。

液压传动系统习题及答案

液压传动系统习题及答案

液压与气动技术习题集绪论一.填空题1.液压传动是利用液体的压力能传递运动和进行控制的,而液力传动是以液体中的动能传递运动和动力的。

因此,磨床采用液压传动,而液力耦合器采用液力传动。

2.液压传动装置由动力元件、执行元件、控制元件、辅助元件和工作介质五部分组成,其中动力元件和执行元件为能量转换装置。

3.流体传动,按其能量利用形式的不同,可分为液压传动和液力传动。

因此,大型吊车上绞盘的动力驱动是采用的液力传动,以避免从动轴上负载和速度的变化对主动轴的冲击影响;而平面磨床工作台的驱动及其换向控制采用液压传动。

4.液压系统图中的液压元件有两种表达方式,即组成式原理图和图形符号式原理图,前者直观、易懂,而一般液压系统图往往都采用图形符号式原理图,这样绘制时简单、方便。

5.在液压回路图中,除带有方向性的液压元件(如油缸、压力表等)以外,其余元件的符号都可以翻转角度绘制,其意义不变,而虚线表示的是控制油路。

6.液压传动是利用液体的压力能传递运动和进行控制的,因此属液压传递过程。

7.液压传动的理论基础是帕斯卡定律。

其执行机构的速度决定于供给的流量,而动力元件的工作压力决定于负载和两作用面积比值总和。

8.液压传动最突出的优点是单位质量输出功率大,而无法根除的缺点是传动效率低和传动比不稳定。

9.液压传动不能运用在螺纹加工机床中驱动刀架,是因为其对温度比较敏感。

二.判别题1.液压传动是利用液体的压力能传递能量和进行控制的。

( T )2.液压传动系统因其工作压力很高,因而其最突出的特点是:结构紧凑,能传递大的力或转矩。

( T )3.液压缸活塞运动速度只取决于输入流量的大小,与压力无关。

( T )三.分析题1.液压系统由哪几部分组成?各部分的作用是什么?(l)动力元件:将机械能转换成液体压力能的元件。

液压泵或空气压缩机。

(2)执行元件:把液体的压力能转换成机械能以驱动工作机构的元件。

液压缸或气缸、液压马达或气马达。

(3)控制元件:对系统中油液压力、流量、方向进行控制和调节的元件,以及进行信号转换、逻辑运算和放大等功能的信号控制元件。

液压泵和液压马达习题.

液压泵和液压马达习题.

液压泵与液压马达2.1填空题1.齿轮泵有外啮合和内啮合两种;叶片泵有双作用式和单作用式两种;柱塞泵有径向和轴向两种。

2.液压泵的实际流量是液压泵工作时实际输出的流量,由于泵存在内泄漏,所以实际流量小于理论流量。

3.液压泵的排量是指泵每转一转,由其密封油腔几何尺寸变化所计算得出的输出液体的体积,用V cm/r。

表示。

常用单位34.在高压齿轮泵中,为了减少泄漏,常用的有浮动轴套和弹性侧板两种自动补偿端面间隙装置。

5.变量叶片泵依靠偏心距的变化的变化,来改变泵的流量,柱塞泵是改变柱塞的行程,使密封容积变化,来实现吸压油。

2.2选择题1.液压泵进口处的压力称为 D ;泵的实际工作压力称为 A ;泵在连续运转时允许使用的最高工作压力称为 C ;泵短时间内超载所允许的极限压力称为 B 。

A.工作压力 B.最大压力 C.额定压力 D.吸入压力2.在没有泄漏的情况下,根据泵的几何尺寸计算得到的流量称为 C ;泵在规定转速和额定压力下输出的流量称为 B ;泵在某工作压力下实际输出的流量称为 A ;A.实际流量 B.额定流量 C.理论流量3.调节图2-11中的弹簧3的压缩量的大小,就可使图2-12中的曲线 A 。

A.BC左右平移 B. AB上下移动 C. BC的斜率变化4.液压马达工作存在泄漏,因此液压马达的理论流量 B 其输入流量。

A.大于 B.小于 C.等于5.液压泵的理论流量 A 实际流量。

A.大于 B.小于 C.等于2.3判断题1.双作用叶片泵可改变泵的流量。

(×)2. 齿轮泵的吸油口尺寸比压油口大,是为了减小径向不平衡力。

(√)3. 液压泵的工作压力取决于液压泵的额定压力的大小。

(×)4. 限压式变量泵主要依靠泵出口压力变化来改变泵的流量(√)5. 齿轮泵、叶片泵和柱塞泵相比较,柱塞泵最高压力最大,齿轮泵容积效率最低,双作用叶片泵噪音最小。

(√)6.YB型叶片泵中的叶片是依靠离心力和叶片根部的油压力,紧贴在定子内表面的。

液压习题参考答案

液压习题参考答案

习 题参考答案1-1.液体传动装置由哪几部分组成的,各有什么作用?1-2.某5MN 油压机,压制工件时液体最大压力p max =25MPa ,滑块最大行程为0.9m ,油缸内径为0.5m ,油的体积压缩系数为6.5×10-10m 2/N 。

求该压机油缸中油液压缩时能够吸收的最大能量。

解: Vp 21L pA 21L F 21w ∆=∆=∆= Vp V κ=∆ )J (3589545.09.0)10250(105.621V p 21w 225102=⨯π⨯⨯⨯⨯⨯⨯=κ=- (相当将质量为100Kg 的重物提升35m )1-3.如图所示液压缸,直径D=120mm ,d=119.8mm ,L=140mm ,油液粘度u=0.065pa·s ,活塞以速度v=0.5m/s 运动时,求油液产生的磨擦力(间隙较小时速度按线性分布)。

题1-3图解: yu AF ∆∆μ= DL A π= m 0001.02/)1198.012.0(y =-=∆N 15.170001.05.014.012.0065.0F =⨯⨯⨯π⨯=1-4.图中液压缸直径D=150mm ,活塞直径d=100mm ,负载F=5×104N 。

若不计液压油自重及活塞或缸体重量,求a 、b 两种情况下液压缸内的压力。

题1-4图1-5.比压计中水银面高差h=0.36m ,其它液体为水,A 、B 两管道位置高差为1m ,试求A 、B管道中心处压力差p A -p B 。

解:gh )h x h (g p gx p hg 1B A ρ++-ρ-=ρ+=-B A p p 1hg gh gh gh ρ-ρ-ρ=12.5×9.81×0.36-1000×9.81×1 =3.45×104Pa(a)D d F(b)dD1-6.有一管道充满了密度为ρ的油液,用水银压力计测定压力p 。

现将压力计向下移动一段距离α,问压力计的读数变化∆h 为多少?题1-6图1-7.伯努利方程的物理意义是什么?该方程的理论式和实际式有什么区别?1-8.如图所示管路,由两根不同直径的管子和一段渐变管组成,其中d A =200mm ,d B =400mm ;A 点相对压力为0.7大气压,B 点相对压力0.4大气压;B 断面流速υB =1m/s ,A 、B 两点高差∆Z =1m ,要求判明水流方向,并计算两断面水头损失h W 。

液压复习题 (含详细解答)

液压复习题   (含详细解答)

一、填空题(每空0.5分,共5分)1. 液压系统中的压力取决于负载,执行元件的运动速度取决于流量。

2. 叶片泵一般分为:单作用叶片泵和双作用叶片泵两种。

3. 液体的流态分为层流和紊流,判别流态的准则是雷诺数。

4. 调速阀由定差减压阀和节流阀串接组合而成。

5. 变量轴向柱塞泵排量的改变是通过调整斜盘倾角的大小来实现的。

1、常用的压力控制阀有溢流阀、减压阀、顺序阀和压力继电器等。

2、按用途不同,液压控制阀可分为压力控制阀、方向控制阀和流量控制阀三大类。

3、调速阀是由定差减压阀与节流阀串联而成的组合阀。

4、外啮合齿轮泵的困油现象、径向不平衡力、泄露是影响齿轮泵性能和寿命的三大问题。

5、液压系统的压力取决于负载的大小。

1、液压泵是属液压系统中的动力元件,是将机械能转化为压力能的装置.2、液压泵按其流量是否可调节可分为定量泵和变量泵两种。

3、液压泵轴转一周所排出的液体体积称为泵的排量,而泵单位时间内排出的液体体积称为泵的流量。

4、外啮合齿轮泵的困油现象、径向不平衡力、泄露是影响齿轮泵性能和寿命的三大问题。

5、液压系统的压力取决于负载的大小。

1、液压泵是属液压系统中的动力元件,是将机械能转化为压力能的装置.2、柱塞泵一般分为:径向和轴向柱塞泵。

3、为了消除齿轮泵的困油现象,通常在两侧盖板上开卸荷槽,使闭死容积由大变少时与压油腔相通,闭死容积由小变大时与吸油腔相通。

4、液压泵按其流量是否可调节可分为定量泵和变量泵两种。

5、液压泵轴转一周所排出的液体体积称为泵的排量,而泵单位时间内排出的液体体积称为泵的流量。

1、按用途不同,液压控制阀可分为方向控制阀、压力控制阀和流量控制阀三大类。

2、液压泵是属液压系统中的动力元件,是将机械能转化为压力能的装置.3、液压系统的调速方法可以分为以下三种:节流调速、容积调速和节流容积调速。

4、使系统的压力保持恒定或不超过某个值的回路称为调压回路。

5、使系统某一支路具有较系统压力低的稳定压力的回路称为减压回路二、选择题(每题1分,共10分)1、将发动机输入的机械能转换为液体的压力能的液压元件是(A)。

液压练习及答案

液压练习及答案

第3章液压泵与液压马达.习题3.1 简述液压泵与液压马达的作用和类型。

3.2 液压泵的工作压力取决于什么?泵的工作压力与额定压力有何区别?3.3 什么是液压泵的排量、理论流量和实际流量?它们的关系如何?3.4 液压泵在工作过程中会产生哪两方面的能量损失?产生损失的原因何在?3.5 齿轮泵压力的提高主要受哪些因素的影响?可以采取哪些措施来提高齿轮泵的压力?3.6 试说明限压式变量叶片泵流量压力特性曲线的物理意义。

泵的限定压力和最大流量如何调节?调节时泵的流量压力特性曲线将如何变化?3.7 双作用叶片泵和限压式变量叶片泵在结构上有何区别?3.8 为什么轴向柱塞泵适用于高压3.9 外啮合齿轮泵、叶片泵和轴向柱塞泵使用时应注意哪些事项3.10 试比较各类液压泵性能上的异同点。

3.11 某液压泵在转速时,理论流量。

在同样的转速和压时,测得泵的实际流量为,总效率,求:(1)泵的容易效率;(2)泵在上述工况下所需的电动功率;(3)泵在上述工况下的机械效率;(4)驱动泵的转矩多大?3.12 液压马达的排量,入口压力,出口压力,容积效率,机械效率,若输入流量,求马达的转速、转矩、输入功率和输出功率。

各为多少?3.13 某液压泵当负载压力为时,输出流量为,而负力为时,输出流量为。

用此泵带动一排量为的液压马达,当负载转矩为时液压马达的机械效率为0.94,其转速为,试求此时液压马达的容积效率为多少?3.14 某变量叶片泵的转子径,定子内径,叶片宽度。

求:当泵的排量时,定子也转子间的偏心量有多大?泵的最大排量是多少?3.15 某轴向柱塞泵的柱塞直径,柱塞分布圆直径,柱塞数。

当斜盘倾角,转速,输出压力,容积效率,机械效率时,试求泵的理论流量、实际流量和所需电动机功率。

?3.16 一泵的总泄漏量,式中C——泄漏系数,p——工作压力,当将此泵作液压马达使用时,在相同转速和相同压力的条件下,其容积效率与泵是否相同?试证明。

3.17 一液压泵可兼作液压马达使用,设二者的机械损失扭矩相同,在相同的工作压力时,其机械效率是否相同?试证明。

液压传动期考复习题及答案

液压传动期考复习题及答案
17.泵常用的压力中,( A )是随外负载变化而变化的.
A.泵的输出压力 B.泵的最高压力 C.泵的额定压力
18.泵常用的压力有:a.泵的输出压力b.泵的最高压力c.泵的额定压力
对一个泵,试比较上述三种压力在数值上大小的关系( B )
A.b>a>c B.b>c>a C.a>c>b D.c>a>b
19.泵在额定转速和额定压力下的流量称为( C )
A.实际流量 B.理论流量 C.额定流量
20.在没有泄漏的情况下,根据泵的几何尺寸计算得到的流量称为( B )A.实际流量 B.理论流量 C.额定流量
21.在实际中,常把泵的压力为零时的流量视为(B)
A.实际流量 B.理论流量 C.额定流量
8.湿空气是干空气和水蒸气的混合气体。(∨)
9.等温过程中,因气体与外界无热量交换,故气体的内能保持不变。(X)
10.气动缸的无负载工作特性要求气动缸空载时在限定压力下平稳运行无爬行现象。(∨)
三、选择题
1.液压泵或液压马达的排量决定于(D)。
A.流量变化;B.压力变化;
C. 转速变化;D.结构尺寸。
A 齿轮端面间隙 B 齿顶间隙 C 齿顶间隙 D A+B+C
4.斜盘式轴向柱塞泵改变流量是靠改变_____D_。
A 转速B 油缸体摆角C 浮动环偏心距D 斜盘倾角
5.液压马达的总效率通常等于:A
A 容积效率×机械效率B 容积效率×水力效率
C 水力效率×机械效率D容积效率×机械效率×水力效率
A.没有溢流量 B.进口压力为无穷大
C.进口压力随负载增加而增加 D.进口压力调不上去
31.把先导式溢流阀的远程控制口接了回油箱,将会发生( D )问题 A.没有溢流量 B.进口压力为无穷大

液压泵和液压马达例题

液压泵和液压马达例题

出口压力为0
出口压力为0
q Cd A0
2 P
P ( q )2
2 Cd A0
P F A
例题
4.6 泵
n 950 r / min V 168 ml / r p 29.5MPa
q 150 l / min 0.87
求: 1)qt ? 2)v ? 3)m ? 4) Pi ? 5)T ?
例题
4.7 马达排量VM=250ml/r,入口压力为9.8MPa,出口压力为 0.49Mpa,总效率η=0.9,容积效率ηV=0.92。当输入流量为 0.3×10-3m3/s时,求1) 液压马达旳输出转矩;2) 液压马达旳 实际转速。
Pt pqt pnV 2nTt pV 2TtpVT 2Fra bibliotekm马达
Mm
T
T TL
0.85
T 50Nm TL 8.82Nm

p n Vm Tt 2 n
Tt p Vm / 2 58.85Nm
Pm
Tt Tt TL
0.87
第五节 液压马达
1. 构造:叶片、缸体、输出轴
单叶片式
双叶片式
第五节 液压马达
2. 参数计算及用途 • 单叶片 摆角≤300o
双叶片 摆角≤150o 转矩是单叶片旳两倍, 角速度是单叶片旳二分之一。
用途:实现摆动往复运动
职能符号: 摆动马达
小结
液压泵:机械能-液压能 液压马达:液压能-机械能
液压马达旳最低转速是指不产生______旳转速
所谓变量泵或变量马达,是指泵或马达旳______可变
液压泵旳额定流量是指泵在额定转速和_____下旳输出流量
理论上,______泵和______泵可制成变量泵
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第四章 液压泵和液压马达
液压泵完成吸油和排油,必须具备什么条件
泵靠密封工作腔的容积变化进行工作,容积增加吸油,容积减小排油。

什么是齿轮泵的困油现象有何危害如何解决
一部分的油液困在两轮齿之间的密闭空间,空间减小,油液受积压,发热,空间增大,局部真空,气穴、振动、噪声。

在两侧盖板上开卸荷槽。

齿轮泵、双作用叶片泵、单作用叶片泵各有哪些特点。

如何正确判断转向、油腔和进出油口。

齿轮泵结构简单、尺寸小、重量轻、价格低、流量压力脉动大、泄漏大。

叶片泵流量压力脉动小、噪声小、结构复杂、吸油差、对污染敏感。

单作用叶片泵可做成变量泵。

叶片泵根据叶片方向判断转向。

根据容积变化判断进出油口。

为什么轴向柱塞泵适用于高压
柱塞泵配合精度高、泄漏小、容积效率高。

已知泵的额定压力和额定流量,管道压力损失忽略不计,图c 中的支路上装有节流小孔,试说明图示各种工况下泵出口处的工作压力值。

a) b)
c) d) e) F
F T
,n M
题图
a) b)油回油箱,出口压力为0。

c) 节流小孔流量ρP A C q d ∆⋅⋅=20
出口压力 20)(
2A C q P d ⋅=∆ρ d) 出口压力A
F P = e) 功率关系M T T V q T T q P ⋅
⋅=⋅=⋅πω2 出口压力M
V T P ⋅=π2 设液压泵转速为950r/min ,排量为V P =168m l /r ,在额定压力和同样转速下,测得的实际流量为150l /min ,额定工况下的总效率为,求:
1) 泵的理论流量q t ;
2) 泵的容积效率ηv ;
3) 泵的机械效率ηm ;
4) 泵在额定工况下,所需电机驱动功率P ;
5) 驱动泵的转矩T 。

1)理论流量min /6.159/168min /950l r ml r V n q p t =⨯=⋅=
2) 容积效率94.06
.159150===t v q q η 3) 机械效率93.094
.087.0===v m ηηη 4) 电机功率kW l Mpa q p P 48.887.0min//15095.2/=⨯=⋅=η
5) 转矩Nm n P
P
T 3.85602===πω
某液压马达排量V M =250ml/r ,入口压力为,出口压力为,总效率η=,容积效率ηV =。

当输入流量为×10-3m 3/s 时,试求:
1) 液压马达的输出转矩;
2) 液压马达的实际转速。

1)功率关系n T V n p p m m ⋅⋅=⋅⋅⋅-πη2)(21
输出转矩Nm V p p T m m 5.3622)(21=⋅⋅-=π
η v m ηη
η=
2)实际转速min /24.66r V q n m
v =⋅=η
已知某液压马达的排量为200m l /r ,额定压力为10MPa ,设其总效率ηM =,容积效率ηMV =,试计算:
1) 它能输出的额定转矩为多少
2) 当外载荷为150Nm 时的油压为多少
3) 如果转速为59rpm ,求输入流量
4) 在上述2) 3)情况下液压马达的输出功率多大
1)功率关系n T V n p Mm m ⋅⋅=⋅⋅⋅πη2
输出转矩Nm V p T Mm m 5.2782=⋅⋅=π
η 2)马达压力Mpa V T p Mm
m 38.52=⋅⋅⋅=ηπ 3)输入流量min /75.14l V n q Mv
m =⋅=η 4)输出功率kw n T P 93.060
2=⋅=π
一液压马达排量为80m l /r ,负载转矩50Nm 时,测得机械效率为,将此马达作泵使用,在工作压力为时,其扭矩机械损失与上述液压马达工况时相同,求此进泵的机械效率。

马达
85.0=+=L
Mm T T T η Nm T 50=
Nm T L 82.8=∴

输入功率n T V n p t m ⋅⋅=⋅⋅π2
理论转矩Nm V p T m t 85.582/=⋅=π 机械效率87.0=+=
L
t t Pm T T T η Mv M
Mm ηηη=
图为调速回路,泵排量120m l /r ,转速1000r/min ,容积效率。

溢流阀B 使泵压力限定为7MPa 。

节流阀C 的阀口最大通流面积为,通过的流量q=ρ∆/P 2,ρ=900kg/m 3。

马达D 的排量160m l /r ,容积效率,机械效率,负载转矩,求马达的转速和从溢流阀流回油箱的流量。

A=5×10-4m 2
R
题图 题图
马达功率关系M Mm M M n T V n p ⋅⋅=⋅⋅⋅πη2
马达入口压力Mpa V T p Mm
M 32=⋅⋅=ηπ 节流阀流量min /3.9920l P A C q d =∆⋅⋅=ρ
泵输出流量m in /114l V n q Pv P P P =⋅⋅=η
溢流阀流量m in /7.14l q q q P =-=∆
马达转速min /6.589r V q n M
Mv =⋅=η
已知液压泵输出油压P B =10MPa ,其机械效率ηBM =,容积效率ηBV =,泵的排量V B =10m l /r ;马达的排量V M =10m l /r ,马达的机械效率ηMm =,马达的容积效率ηMv =,液压泵转速为1500rpm ,试求下列各项:
1) 带动该泵的电机所需的功率;
2) 液压泵输出管路中液压功率;
3) 液压马达输出转矩;
4) 液压马达输出功率;
5) 液压马达输出转速。

1) 泵功率关系B B B Bm V n p P ⋅⋅=⋅η
电机功率kW V n p P Bm B B B 63.2/=⋅⋅=η
2) 泵输出功率kW n n P P Bv Bm B 25.2=⋅⋅=
3) 马达功率关系M M Mm M M B n T V n p ⋅⋅=⋅⋅⋅πη2
马达输出转矩Nm V p T Mm M B M 1.152/=⋅⋅=πη
4) 马达输出功率kW P P Mv Mm B M 92.1=⋅⋅=ηη
5) 马达转速rpm V V n n M
Mv Bv B B M 1215=⋅⋅⋅=ηη 图示由限压式变量叶片泵向液压缸供油。

液压缸以v =s 的速度推动R=5000N 的负载;又以v = m/s 的速度推动R 2=12500N 的负载,如何使叶片泵满足液压缸工作要求,画出其工作特性曲线。

Mpa A R p 10/11==
m in /9.011l v A q =⋅=
Mpa A R p 25/22==
m in /18.022l v A q =⋅=
工作特性曲线的变量直线段通过上述两个点(p 1,q 1)和(p 2,q 2)。
