EMI抗干扰磁环在变频器上的应用
抗干扰磁环的原理与作用
抗干扰磁环的原理与作用抗干扰磁环的原理是利用磁性材料对电磁场的吸收和反射作用。
一般情况下，抗干扰磁环由具有高磁导率和高磁饱和性能的铁磁材料制成，如镍铁合金等。
它们能够吸收附近的干扰电磁场，并改变其磁场分布，减弱或屏蔽干扰电磁场对电子仪器的影响。
1.减小电磁干扰：抗干扰磁环能够将附近的干扰电磁场高效地吸收，避免其影响电子仪器的正常运行。
它们通过改变磁场的分布，减弱干扰电磁场对仪器的干扰。
2.屏蔽电磁辐射：抗干扰磁环通过吸收和反射作用，能够将电子仪器中产生的干扰电磁辐射限制在较小的范围内。
这样可以防止电子仪器对周围设备或人员产生不必要的干扰。
3.保护电子元器件：抗干扰磁环能够防止周围的干扰电磁场对电子元器件产生潜在的损坏。
它们通过吸收和反射电磁场，减少电流的涌入，保护电子元器件不受干扰。
4.提高仪器的性能：通过减小电磁干扰和辐射，抗干扰磁环可以提高电子仪器的信号质量和准确性。
它们能够提供一个相对稳定的环境，减少外界因素对仪器性能的干扰，从而提高仪器的工作效率和可靠性。
1.根据电子仪器的需要选择适当的抗干扰磁环。
根据不同的应用场景和工作环境，可以选择不同类型和材质的磁环。
2.将抗干扰磁环安装在电子仪器周围或内部。
尽量将磁环靠近可能产生或受到干扰的元器件或电路。
3.根据需要，可以使用多个抗干扰磁环来进一步提高屏蔽性能。
根据具体情况，可以选择堆叠、串联或并联多个磁环。
4.在安装抗干扰磁环后，需要对电子仪器进行测试和调整，以确保其正常运行。
可以通过测量仪器的性能指标和操作界面的显示来评估磁环的效果。
总之，抗干扰磁环是一种有效的减弱或屏蔽干扰电磁场干扰的装置。
通过吸收和反射电磁场，它们能够减小电磁干扰、屏蔽电磁辐射、保护电子元器件、提高仪器性能。
在电子仪器的设计和使用中，合理选择和使用抗干扰磁环可以有效提高系统的可靠性和稳定性。
磁环 工频磁场
磁环工频磁场
磁环是一种由铁、镍、钴等铁磁性材料制成的圆环，它具有良好的导磁性能，可以用于电子设备中抑制电磁干扰（EMI）和射频干扰（RFI）。
工频磁场是指电力系统中 50 或 60 赫兹的交变磁场。
这种磁场主要由电力传输线、变压器、电动机等设备产生，对周围环境和生物体可能产生一定的影响。
在一些应用场景中，磁环可以用于抑制工频磁场的影响。
例如，在电子设备中，可以将磁环安装在电缆、导线或电路板上，通过其导磁性能将磁场引导到磁环内部，从而减少对外界的干扰。
这样可以提高设备的抗干扰能力，减少电磁兼容性问题。
此外，磁环还可以用于滤波器、扼流圈等电路元件中，用于抑制高频噪声和干扰信号。
在工频磁场环境下，合理使用磁环可以帮助保护电子设备的正常运行。
需要注意的是，工频磁场对生物体的影响仍然是一个研究领域，目前尚无定论。
在一些情况下，工频磁场可能对人体健康产生潜在影响，但具体情况需要进一步的科学研究和评估。
总的来说，磁环在工频磁场环境下可以用于抑制电磁干扰和提高设备的抗干扰能力，但对于工频磁场对生物体的影响还需要进一步的研究和关注。
在实际应用中，应根据具体情况合理使用磁环，并遵循相关的安全标准和规范。
铁氧体磁环在EMI电源滤波器中的使用
铁氧体磁环在EMI电源滤波器中的使用EMI（电磁干扰）电源滤波器是电子设备中常用的一种滤波装置，用于消除电源输入和输出之间的电磁干扰。
铁氧体磁环是EMI滤波器中经常使用的一种电磁材料，它的磁属性使其能够有效地抑制高频电磁干扰，提高滤波效果。
铁氧体磁环是一种由磁铁氧体制成的环形磁芯，具有高导磁率和低磁阻的特性。
它通常用于EMI电源滤波器的输入和输出回路中，以消除电源干扰和提供EMI抑制。
以下是铁氧体磁环在EMI电源滤波器中的几个重要应用。
1.电源线滤波器：在电源线上安装铁氧体磁环可以有效地消除电源中的高频噪声干扰。
它可以通过吸收和抑制电磁波的传播，使干扰信号无法进入或离开电源线。
这样可以保证电源供电的稳定性，并提高设备的抗干扰性能。
2.输入/输出滤波器：铁氧体磁环还可以用于EMI电源滤波器的输入和输出回路中，以抑制电磁干扰的传播。
它可以形成一个阻抗匹配的电磁屏蔽，将干扰信号引导到地或回到源端，从而减少对其他元器件的影响。
这有助于提高系统的抗干扰能力和性能。
3.EMI电源滤波芯：铁氧体磁环还可以用于电源滤波器的磁芯中。
这种滤波芯通常由多个磁环组成，形成一个高导磁率的磁通路径。
它可以吸收和消耗电磁干扰的能量，使其不能进入或离开滤波芯。
这能够提高滤波器的效率和性能。
4.绕组电流传感器：铁氧体磁环还可以用作EMI电源滤波器中的绕组电流传感器。
通过在磁环上绕制一定数量的线圈，可以将电源电流转换成磁场。
这个磁场可以通过磁环的磁阻变化来检测和测量电流。
这可以帮助实时监控电源的负载情况，并采取相应的措施来保证电源的稳定性和可靠性。
总之，铁氧体磁环在EMI电源滤波器中的使用是为了提高滤波效果和抑制电磁干扰。
它的高导磁率和低磁阻特性使其能够有效地吸收和消耗电磁干扰的能量，提高电源的稳定性和可靠性。
在设计和选择EMI电源滤波器时，需要考虑铁氧体磁环的材质、尺寸和性能指标，以确保滤波器能够满足系统的要求。

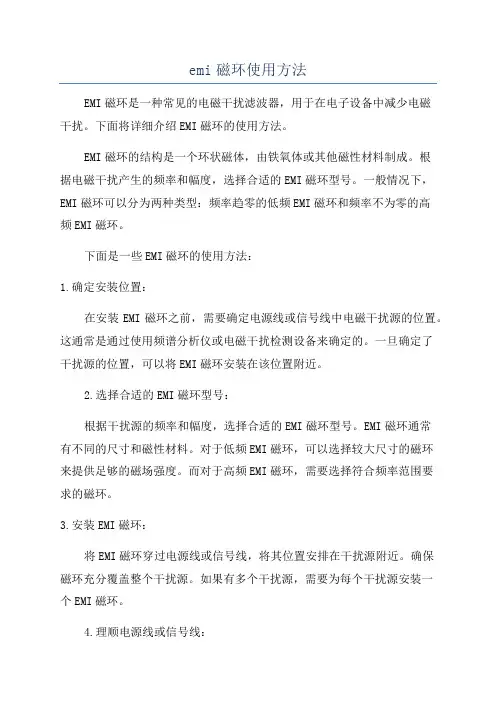

emi磁环使用方法
emi磁环使用方法EMI磁环是一种常见的电磁干扰滤波器，用于在电子设备中减少电磁干扰。
下面将详细介绍EMI磁环的使用方法。
EMI磁环的结构是一个环状磁体，由铁氧体或其他磁性材料制成。
根据电磁干扰产生的频率和幅度，选择合适的EMI磁环型号。
一般情况下，EMI磁环可以分为两种类型：频率趋零的低频EMI磁环和频率不为零的高频EMI磁环。
下面是一些EMI磁环的使用方法：1.确定安装位置：在安装EMI磁环之前，需要确定电源线或信号线中电磁干扰源的位置。
这通常是通过使用频谱分析仪或电磁干扰检测设备来确定的。
一旦确定了干扰源的位置，可以将EMI磁环安装在该位置附近。
2.选择合适的EMI磁环型号：根据干扰源的频率和幅度，选择合适的EMI磁环型号。
EMI磁环通常有不同的尺寸和磁性材料。
对于低频EMI磁环，可以选择较大尺寸的磁环来提供足够的磁场强度。
而对于高频EMI磁环，需要选择符合频率范围要求的磁环。
3.安装EMI磁环：将EMI磁环穿过电源线或信号线，将其位置安排在干扰源附近。
确保磁环充分覆盖整个干扰源。
如果有多个干扰源，需要为每个干扰源安装一个EMI磁环。
4.理顺电源线或信号线：在安装EMI磁环后，需要适当地理顺电源线或信号线，以确保它们不交叉或绕圈。
这有助于减少电磁干扰的传播。
5.检测和验证：安装完成后，使用频谱分析仪或电磁干扰检测设备检测EMI磁环的效果。
通过测量电磁干扰的频率和幅度，可以确定EMI磁环的性能是否符合要求。
如果发现仍然存在较大的干扰，可能需要更换不同类型或尺寸的EMI磁环。
需要注意的是，使用EMI磁环并不能完全消除电磁干扰，但可以显著减少其传播和影响范围。
因此，在设计和布局电子设备时，应合理安排电源线和信号线，尽可能减少电磁干扰源的数量和强度。
总结起来，使用EMI磁环的方法包括确定安装位置、选择合适的EMI 磁环型号、安装EMI磁环、理顺电源线或信号线以及检测和验证效果。
合理使用EMI磁环可以有效地减少电磁干扰，提高电子设备的抗干扰能力。

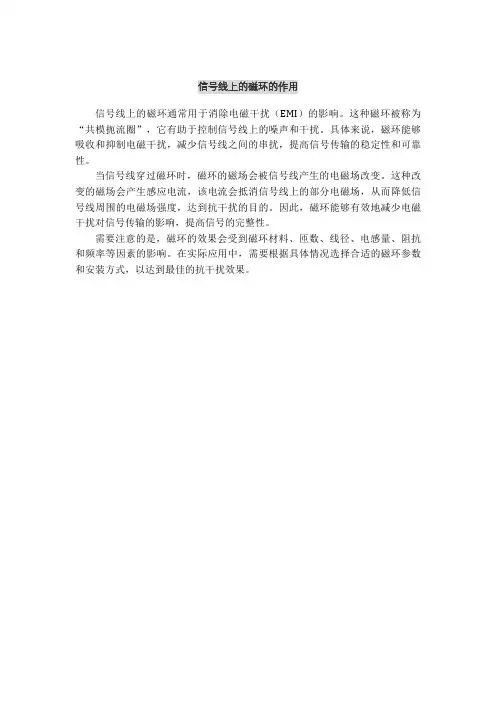

信号线上的磁环的作用
信号线上的磁环的作用
信号线上的磁环通常用于消除电磁干扰（EMI）的影响。
这种磁环被称为“共模扼流圈”，它有助于控制信号线上的噪声和干扰。
具体来说，磁环能够吸收和抑制电磁干扰，减少信号线之间的串扰，提高信号传输的稳定性和可靠性。
当信号线穿过磁环时，磁环的磁场会被信号线产生的电磁场改变。
这种改变的磁场会产生感应电流，该电流会抵消信号线上的部分电磁场，从而降低信号线周围的电磁场强度，达到抗干扰的目的。
因此，磁环能够有效地减少电磁干扰对信号传输的影响，提高信号的完整性。
需要注意的是，磁环的效果会受到磁环材料、匝数、线径、电感量、阻抗和频率等因素的影响。
在实际应用中，需要根据具体情况选择合适的磁环参数和安装方式，以达到最佳的抗干扰效果。
emi磁环使用方法
emi磁环是一种常用的电磁干扰抑制器，它可以有效地减少电子设备之间的干扰。
在使用emi磁环时，有一些注意事项和使用方法需要遵循。
本文将为您介绍emi磁环的使用方法。
首先，确保emi磁环的尺寸适合您要使用的电子设备。
emi磁环通常有不同的尺寸可供选择，您需要根据设备的线缆尺寸和电流大小选择合适的磁环。
选择合适尺寸的磁环可以确保其最佳性能。
其次，将emi磁环正确地安装在电子设备的电源线或信号线上。
emi磁环通常是一个环状的磁铁，您只需将其打开，将线缆穿过磁环，然后将其关闭即可。
确保磁环完全封闭，以确保最佳的电磁干扰抑制效果。
第三，根据需要选择合适的数量和位置安装emi磁环。
如果您的设备有多个电源线或信号线，您可能需要安装多个emi磁环。
通常情况下，每个线缆都应该有一个emi磁环。
另外，您可以根据设备的布局和线缆的位置选择合适的安装位置，以确保最佳的效果。
第四，定期检查emi磁环的状态。
emi磁环通常是由柔软的材料制成，长时间使用后可能会出现磨损或损坏。
因此，您应该定期检查emi磁环的状态，如果发现有磁环磨损或损坏的迹象，应及时更换。
最后，使用emi磁环时应注意一些禁忌。
首先，不要将emi磁环暴露在高温或潮湿的环境中，以免影响其性能。
其次，不要将emi磁环与其他磁性物质放在一起，以免相互干扰。
另外，不要随意拆卸emi磁环，以免损坏磁环或导致电磁干扰。
总之，emi磁环是一种有效的电磁干扰抑制器，使用时需要注意选择合适尺寸、正确安装、适量使用、定期检查和遵守禁忌等。
只有正确使用emi磁环，才能最大限度地减少电子设备之间的干扰，保证设备的正常运行。
磁环在双馈风电变频器共模抑制中的应用
.
表 1 各种磁性材料的特性
日 画 口曰翻圈睑 且 黯翩呱 绷恤 娜 .国 曰.
定 向 S于e 晶粒取向 N 评e 9 坡莫合金 7 高通磁芯粉 锰锌铁素体 镍锌铁素体 0 % 钻铁紊体 5
150 0 30 30
12 0 0 0 5 4 4 1
2 00 0
4 , 月 心 目 伟 , 0 了 J Q 了 6 8 5 功 印 0 4
5 试验结果及其分析
在某型 1. SM W 双馈 风电机组上进 行试验 , 试验在风
(4)
由于 漏 感 l, 远小 于 L :, 回路 等效 共模 电阻 R 远 小 于 外加 电阻 R t, 式 (4 ) 可 以简化 为式 (5 ) :
I(s)
场进行 , 机组功率为满功率 , 状态为并网发电 未进行
损坏 编码 器 ; 变频 器 中高速 开 关的
流 ! 频率 ! 相位 , 实现 了双馈 电机在
较 大转 速 范 围内 以恒 定 的频 率 向 电
模 电压 , 但其造成的负面影 响需加以
抑制
T H E W O R L D O F IN V E R T ERS
47
∀ 变频器世界
0 1 2 3 年0 8 月
如 图 6 所 示的 共模 变压器 等效 模 型 , 设共模 电压 为
∃o m
图 4 共 模 变压器 原理
图 6 共模变压器等效电路
THE W ORLD OF I N V ER T ER S
49
脸留留口{ 咖砂户 ~
表 2 共模电抗器和变压器的比较
E , 共模 电流 l ( s) 的拉普拉斯 变换 ( 传递 函数 )可表 述为
式 (4):
[ S (乙 C + 吞)+ 尺% E s , c( 乙 心 +去 吞+ 入 人 )+s Z c( 刀 乙 +R , +尺 L 乙 + 尺式 )+ s( 乙 + 右+ R , C )+ 尺
变频器如何抗干扰？变频器干扰解决方法
变频器如何抗干扰？变频器干扰解决方法摘要: 变频器的广泛应用的同时也带来了不可忽视的干扰问题(包括周围电子电气设备对变频器的干扰、变频器对电网和周围设备的干扰)，如果变频器干扰问题不能有效的解决，不仅变频器系统本身不能可靠的运行，还会影响周围...变频器的广泛应用的同时也带来了不可忽视的干扰问题(包括周围电子电气设备对变频器的干扰、变频器对电网和周围设备的干扰)，如果变频器干扰问题不能有效的解决，不仅变频器系统本身不能可靠的运行，还会影响周围的电子、电气设备正常运行。
1、变频器的E 端要与控制柜及电机的外壳相连，要接保安地，接地电阻应小于100Ω，可吸收突波干扰。
2、变频器的输入或输出端加装电感式磁环滤波器。
以英威腾Goodrive20 高性能矢量变频器为例，三相380V 4kW(含)以上、三相220V 1.5kW(含)以上机型内置滤波器，可以使变频器EMC 性能达到工业环境的使用要求。
若需进一步加强抗干扰效果，还可以选配英威腾外置滤波器，以达到民用环境的使用要求。
3、上述磁环滤波器还可根据现场情况加绕在变频器控制信号端或模拟信号给定端的进线上。
4、装有变频器的电控柜中，动力线和信号线应分开穿管走线，金属软管应接地良好。
5、模拟信号线要选用屏蔽线，单端在变频器处接仿真地。
6、还可通过调整变频器的载频来改善干扰。
频率越低，干扰越小，但电磁噪声越大。
7、RS485 通讯口与上位机相连一定要采用光电隔离的传输方式，以提高通信系统的抗干扰性能。
8、外配计算机或仪器、仪表的供电要和变频器的动力装置供电分开，尽量避免共享一个内部变压器。
9、在受干扰的仪表设备方面也要进行独立屏蔽，市场上的温控器、PID 调节器、plc、传感器或变送器等仪表，都要加装金属屏蔽外壳并与保安地相连。
必要时，可在此类仪表的电源进线端加装上述的电感式磁环滤波器。
变频器的三大干扰问题
1、变频器对微机控制板的干扰在使用变频器的控制系统中，多采用微机或者PLC进行控制，在系统设计或者改造过程中，一定要注意变频器对微机控制板的干扰问题。
由于用户自己设计的微机控制板一般工艺水平差，不符合EMC国际标准，在采用变频器后，产生的传导和辐射干扰，往往导致控制系统工作异常，因此需要采取必要措施。
(1)良好的接地。
电机等强电控制系统的接地线必须通过接地汇流排可靠接地，微机控制板的屏蔽地，最好单独接地。
对于某些干扰严重的场合，建议将传感器、I/O接口屏蔽层与控制板的控制地相连。
(2)给微机控制板输入电源加装EMI滤波器、共模电感、高频磁环等，成本低。
可以有效抑制传导干扰。
另外在辐射干扰严重的场合，如周围存在GSM、或者小灵通机站时，可以对微机控制板添加金属网状屏蔽罩进行屏蔽处理。
(3)给变频器输入加装EMI滤波器，可以有效抑制变频器对电网的传导干扰，加装输入交流和直流电抗器L1、L2，可以提高功率因数，减小谐波污染，综合效果好。
在某些电机与变频器之间距离超过100m的场合，需要在变频器侧添加交流输出电抗器L3，解决因为输出导线对地分布参数造成的漏电流保护和减少对外部的辐射干扰。
一个行之有效的方法就是采用钢管穿线或者屏蔽电缆的方法，并将钢管外壳或者电缆屏蔽层与大地可靠连接。
请注意，在不添加交流输出电抗器L3时，如果采用钢管穿线或者屏蔽电缆的方法，增大了输出对地的分布电容，容易出现过流。
当然在实际中一般只采取其中的一种或者几种方法。
(4)对模拟传感器检测输入和模拟控制信号进行电气屏蔽和隔离。
在变频器组成的控制系统设计过程中，建议尽量不要采用模拟控制，特别是控制距离大于1M，跨控制柜安装的情况下。
因为变频器一般都有多段速设定、开关频率量输入输出，可以满足要求。
如果非要用模拟量控制时，建议一定采用屏蔽电缆，并在传感器侧或者变频器侧实现远端一点接地。
如果干扰仍旧严重，需要实现DC/DC隔离措施。
可以采用标准的DC/DC模块，或者采用V/F转换，光藕隔离再采用频率设定输入的方法。
变频器的应用和抗干扰措施
变频器的应用和抗干扰措施----江苏德源药业有限公司【内容提要】变频器是利用电力半导体器件的通断作用,将工频电源变换为另一频率的电能控制装置。
变频器在使用过程中出现故障在所难免。
我对江苏德源药业有限公司目前的变频器运行情况进行了专项调查，通过调查发现发生故障时除了变频器本身原因外和使用环境、电网质量、工作人员、操作方法息息相关。
对此，我在综合分析的基础上提出自己一些不成熟的看法及建议。
【关键词】变频器的应用抗干扰措施一．变频器的应用由于使用方法不正确或设置环境不合理，将容易造成变频器误动作及发生故障，或者无法满足预期的运行效果。
为防患于未然，事先对故障原因进行认真分析显得尤为重要。
如果变频器周围存在干扰源，它们将通过辐射或电源线侵入变频器的内部，引起控制回路误动作，造成工作不正常或停机，严重时甚至损坏变频器。
提高变频器自身的抗干扰能力固然重要，但由于受装置成本限制，在外部采取噪声抑制措施，消除干扰源显得更合理、更必要。
以下几项措施是对噪声干扰实行“三不”原则的具体方法：变频器周围所有继电器、接触器的控制线圈上需加装防止冲击电压的吸收装置，如RC吸收器；尽量缩短控制回路的配线距离，并使其与主线路分离；指定采用屏蔽线回路，须按规定进行，变频器接地端子应按规定进行，不能同电焊、动力接地混用；变频器输入端安装噪声滤波器，避免由电源进线引入干扰。
1 .1 安装环境变频器属于电子器件装置，在其规格书中有详细安装使用环境的要求。
在特殊情况下，若确实无法满足这些要求，必须尽量采用相应抑制措施：振动是对电子器件造成机械损伤的主要原因，对于振动冲击较大的场合，应采用橡胶等避振措施；潮湿、腐蚀性气体及尘埃等将造成电子器件生锈、接触不良、绝缘降低而形成短路，作为防范措施，应对控制板进行防腐防尘处理，并采用封闭式结构；温度是影响电子器件寿命及可靠性的重要因素，特别是半导体器件，应根据装置要求的环境条件安装空调或避免日光直射。
铁氧体(铁氧体磁环-铁氧体磁珠)在抑制电磁干扰(EMI)中的应用
铁氧体(铁氧体磁环-铁氧体磁珠)在抑制电磁干扰(EMI)中的应用用铁氧体磁性材料抑制电磁干扰（ＥＭＩ）是经济简便而有效的方法，已广泛应用于计算机等各种军用或民用电子设备。
那么什么是铁氧体呢？如何选择，怎样使用铁氧体元件呢？这篇文章将对这些问题作一简要介绍。
一、什么是铁氧体抑制元件铁氧体是一种立方晶格结构的亚铁磁性材料，它的制造工艺和机械性能与陶瓷相似。
但颜色为黑灰色，故又称黑磁或磁性瓷。
铁氧体的分子结构为ＭＯ·Ｆe2Ｏ3，其中ＭＯ为金属氧化物，通常是ＭnＯ或ZnＯ。
衡量铁氧体磁性材料磁性能的参数有磁导率μ，饱和磁通密度Ｂs，剩磁Ｂr和矫顽力Ｈc等。
对于抑制用铁氧体材料，磁导率μ和饱和磁通密度Ｂs是最重要的磁性参数。
磁导率定义为磁通密度随磁场强度的变化率。
μ＝△Ｂ／△Ｈ对于一种磁性材料来说，磁导率不是一个常数，它与磁场的大小、频率的高低有关。
当铁氧体受到一个外磁场Ｈ作用时，例如当电流流经绕在铁氧体磁环上的线圈时，铁氧体磁环被磁化。
随着磁场Ｈ的增加，磁通密度Ｂ增加。
当磁场Ｈ场加到一定值时，Ｂ值趋于平稳。
这时称作饱和。
对于软磁材料，饱和磁场Ｈ只有十分之几到几个奥斯特。
随着饱和的接近，铁氧体的磁导率迅速下降并接近于空气图1 铁氧体的B-H曲线的导磁率(相对磁导率为１）如图１所示。
铁氧体的磁导率可以表示为复数。
实数部分μ'代表无功磁导率，它构成磁性材料的电感。
虚数部分μ"代表损耗，如图２所示。
μ＝μ'－jμ"图2 铁氧体的复数磁导率磁导率与频率的关系如图３所示。
在一定的频率范围内μ'值（在某一磁场下的磁导率）保持不变，然后随频率的升高磁导率μ'有一最大值。
频率再增加时，μ'迅速下降。
代表材料损耗的虚数磁导率μ"在低频时数值较小，随着频率增加，材料的损耗增加，μ"增加。
如图３所示，图中tanδ=μ"/μ'图3 铁氧体磁导率与频率的关系图4 铁氧体抑制元件的等效电路（a）和阻抗矢量图（b）二、铁氧体抑制元件的阻抗和插入损耗当铁氧体元件用在交流电路时，铁氧体元件是一个有损耗的电感器，它的等效电路可视为由电感Ｌ和损耗电阻Ｒ组成的串联电路，如图４所示。
变频器电磁干扰的解决方案
变频器电磁干扰的解决方案变频器是将交流电源转换成可变频率、可调电压的设备，广泛应用于电机控制、电源供应等领域。
然而，由于变频器的工作原理，它会产生一定的电磁干扰，对周围的设备和电路造成干扰。
为了解决这个问题，我们可以采取以下几种方案。
1.过滤器的应用：通过使用EMI（电磁干扰）滤波器，可以帮助减少变频器产生的电磁干扰。
EMI滤波器通常采用电容、电感和电阻等元件组成，用于吸收和抑制高频干扰。
安装在变频器的输入端和输出端的EMI滤波器可以有效地减少变频器产生的干扰。
2.使用屏蔽材料：在变频器周围环境中铺设或安装屏蔽材料，可以将变频器产生的电磁辐射屏蔽在材料内部。
屏蔽材料通常是金属的，例如铝板或铜板等。
屏蔽材料的选择要根据需要屏蔽的频率范围和屏蔽效果来确定。
3.电源线的优化：电源线的长度、布线方式和接地方式都会对电磁干扰产生影响。
为了减少电磁干扰，应选择合适的电源线，并尽量将其与其他信号线分开布线，避免共享一个接地点。
此外，可以尝试使用屏蔽电缆来减少干扰传播。
4.设备的配置和调整：合理的设备配置和调整也可以减少电磁干扰的影响。
比如，变频器和被控电机之间应保持适当的距离，尽量避免干扰的传播。
此外，还可以对变频器进行参数调整，以减小干扰的程度。
5.地线的处理：良好的接地是减少电磁干扰的关键。
应确保设备的接地电阻大小符合标准要求，并尽量减小地线的长度，以降低接地电感和接地电阻。
此外，还可以采用分离式接地方案，将电源地和信号地分离，减少共式干扰。
6.屏蔽和滤波措施的综合应用：不同的设备和电路可能需要采取不同的电磁干扰解决方案。
综合应用屏蔽、滤波器、优化电源线和接地等技术，可有效地减小电磁干扰。
总结起来，变频器电磁干扰的解决方案主要包括使用EMI滤波器、屏蔽材料、优化电源线和接地、设备配置和调整等。
在实际应用中，可以根据具体情况采取相应的措施，以减小电磁干扰的影响。
关于磁环与变频器的抗干扰
变频器本身是一个强的高频噪声源，肯定会通过空间辐射去干扰注入AD/DA这样的通道的！仔细看电路板上有很多小磁环的！
铁氧体磁环，简称磁环。
它是电子电路中常用的抗干扰元件，对于高频噪声有很好的抑制作用。
常用的磁环有锰锌铁氧体磁环和镍锌铁氧体磁环。
前者用于低频干扰（一般300MHz以下），后者用于高频。
变频器常常伴随着低频干扰，所以选用锰锌磁环。
选用时因注意电缆外径能通过磁环，若可以也可以多绕两匝。
尽量避免漏磁。
并尽量套在电缆的进出端。
有时候，采用了磁环以后，工作一段时间磁环烫手，摸不得。
这说明磁环用少了，要多加，直到磁环的温度与手温上下为止。
磁环太热了，会导致穿过磁环这段导线外皮（护套）老化加快，时间长了导致不安全的问题发生。
同样，使用了磁环以后，发现磁环没有温度，那说明没起作用。
可有可无。
也是判别加磁环的有效性一个方法。
当然，最有效的是通过监控加磁环前与加磁环后的波形比较。
来判别加磁环的有效性。
即可定性也可定量的分析噪声抑制问题。
一般是用在变频器输出端，因为变频器是干扰源，防止对其他设备的干扰。
我在现场也用过，磁环，可能当时不太懂，不知道怎么鉴别磁环是起作用了，当时是45KW的变频器，输出端动力线，在磁环上绕了3圈，楼上的前辈提醒了我，当时变频器对通信，和AI信号干扰明显，加了磁环后，稍微有一点点改善。
最后我给变频器输出电缆（25M）外部加了金属软管，并接地，受到了很好的抗干扰效果，干扰明显消除了！。
铁氧体磁珠在抑制电磁干扰(EMI)中的应用
抗EMI磁环、产品类形有, RH类磁环、T类磁圈、FS类扁平磁环、SCRC类扣式磁芯、R类磁棒、RID 类双孔磁珠、FP类两片式磁芯等RH类磁环(镍锌磁环)产品主要应用于电脑周边线、电源线、打印机线、显示器、数码相机、通讯设备等方面。
T 类磁环(锰锌磁环) T型磁芯只要用于滤波、电感线圈和变压器。
铁氧体(铁氧体磁环-铁氧体磁珠)在抑制电磁干扰(EMI)中的应用用铁氧体磁性材料抑制电磁干扰（ＥＭＩ）是经济简便而有效的方法，已广泛应用于计算机等各种军用或民用电子设备。
那么什么是铁氧体呢？如何选择，怎样使用铁氧体元件呢？这篇文章将对这些问题作一简要介绍。
一、什么是铁氧体抑制元件铁氧体是一种立方晶格结构的亚铁磁性材料，它的制造工艺和机械性能与陶瓷相似。
但颜色为黑灰色，故又称黑磁或磁性瓷。
铁氧体的分子结构为ＭＯ·Ｆe2Ｏ3，其中ＭＯ为金属氧化物，通常是ＭnＯ或ZnＯ。
衡量铁氧体磁性材料磁性能的参数有磁导率μ，饱和磁通密度Ｂs，剩磁Ｂr和矫顽力Ｈc等。
对于抑制用铁氧体材料，磁导率μ和饱和磁通密度Ｂs是最重要的磁性参数。
磁导率定义为磁通密度随磁场强度的变化率。
μ＝△Ｂ／△Ｈ对于一种磁性材料来说，磁导率不是一个常数，它与磁场的大小、频率的高低有关。
当铁氧体受到一个外磁场Ｈ作用时，例如当电流流经绕在铁氧体磁环上的线圈时，铁氧体磁环被磁化。
随着磁场Ｈ的增加，磁通密度Ｂ增加。
当磁场Ｈ场加到一定值时，Ｂ值趋于平稳。
这时称作饱和。
对于软磁材料，饱和磁场Ｈ只有十分之几到几个奥斯特。
随着饱和的接近，铁氧体的磁导率迅速图1 铁氧体的B-H曲线下降并接近于空气的导磁率(相对磁导率为１）如图１所示。
铁氧体的磁导率可以表示为复数。
实数部分μ'代表无功磁导率，它构成磁性材料的电感。
虚数部分μ"代表损耗，如图２所示。
μ＝μ'－jμ"图2 铁氧体的复数磁导率磁导率与频率的关系如图３所示。
在一定的频率范围内μ'值（在某一磁场下的磁导率）保持不变，然后随频率的升高磁导率μ'有一最大值。
防干扰抗干扰磁环
此外，磁环还可以通过反射电磁波来 减少电磁波对电子设备的干扰，反射 的电磁波会远离电子设备，从而减少 干扰的可能性。
当电磁波穿过磁环时，磁环中的导磁 材料可以将电磁波能量转化为热能并 吸收掉，从而减少电磁波对电子设备 的干扰。
03
防干扰抗干扰磁环的应用 场景
电子设备
电脑
防干扰抗干扰磁环可以有 效降低电磁干扰对电脑的 影响，提高电脑的稳定性 和性能。
考虑屏蔽效能
选择屏蔽效能高的磁环，以更好地 抑制电磁干扰。
材质选择
根据使用环境和设备要求，选择合 适的材质，如铁氧体、导电塑料等。
安装指南与装方向正确，使其 能够有效地抑制电磁干扰。
紧固螺丝
在安装过程中，确保螺丝紧固， 以免磁环脱落或松动。
避免短路
在安装过程中，避免磁环与其他 导电物体接触，以免造成短路。
市场竞争格局变化
随着技术的进步和市场的扩大，防干扰抗干扰磁环行业的竞争格局将发生变化。新的企业和技术将不断涌现，推动行 业的技术进步和产品升级。
全球化趋势加强
随着全球化进程的加速，防干扰抗干扰磁环的市场将进一步拓展。国内企业将面临国际市场的竞争和合 作机遇，需要加强技术创新和品牌建设，提高国际竞争力。
01
当导线穿过磁环时，导线上产生 的电流会在磁环中产生反向磁场 ，这个反向磁场会抵消原磁场， 从而减小电磁辐射和传导干扰。
02
磁环的抗干扰效果取决于磁环的 导磁率和导线穿过磁环的匝数， 导磁率越高、匝数越多，抗干扰 效果越好。
磁环的防干扰原理
防干扰抗干扰磁环可以吸收和反射电 磁波，从而防止电磁波对电子设备造 成干扰。
电视
在电视信号接收过程中， 防干扰抗干扰磁环可以减 少外界电磁波的干扰，提 高画面清晰度和稳定性。
变频器应用过程中的抗电磁干扰问题探析
变频器应用过程中的抗电磁干扰问题探析发表时间：2018-06-11T11:16:02.057Z 来源：《防护工程》2018年第3期作者：郑娟[导读] 电磁干扰也称电磁骚扰（EMI），是以外部噪声和无用信号在接收中所造成的电磁干扰，通常是通过电路传导和以场的形式传播的。
SEW-传动设备（天津）有限公司天津市 300457摘要：在各种工业控制系统中，随着变频器等电力电子装置的广泛使用，系统的电磁干扰（emi）日益严重，相应的抗干扰设计技术（即电磁兼容emc）已经变得越来越重要。
变频器系统的干扰有时能直接造成系统的硬件损坏，有时虽不能损坏系统的硬件，但常使微处理器的系统程序运行失控，导致控制失灵，从而造成设备和生产事故。
关键词：变频器；电磁干扰；抗干扰1.变频器的主要电磁干扰源电磁干扰也称电磁骚扰（EMI），是以外部噪声和无用信号在接收中所造成的电磁干扰，通常是通过电路传导和以场的形式传播的。
变频器的整流桥对电网来说是非线性负载，它所产生的谐波会对同一电网的其他电子、电气设备产生谐波干扰。
另外，变频器的逆变器大多采用PWM技术，当其工作于开关模式并作高速切换时，产生大量耦合性噪声。
因此，变频器对系统内其他的电子、电气设备来说是一个电磁干扰源。
另一方面，电网中的谐波干扰主要通过变频器的供电电源干扰变频器。
电网中存在大量谐波源，如各种整流设备、交直流互换设备、电子电压调整设备、非线性负载及照明设备等。
这些负荷都使电网中的电压、电流产生波形畸变，从而对电网中其他设备产生危害的干扰。
变频器的供电电源受到来自被污染的交流电网的干扰后，若不加以处理，电网噪声就会通过电网电源电路干扰变频器。
供电电源对变频器的干扰主要有过压、欠压、瞬时掉电；浪涌、跌落；尖峰电压脉冲；射频干扰。
其次，共模干扰通过变频器的控制信号线也会干扰变频器的正常工作。
2.变频器干扰的来源首先是来自外部电网的干扰。
电网中的谐波干扰主要通过变频器的供电电源干扰变频器。
EMI吸收磁环磁珠的应用及选型
EMI吸收磁环磁珠的应用及选 型
zso123
文做一些简要的阐述： 原理： 当电子设备环境周围有高频干扰 源时（一般指频率大于100MHz以上）， 这些
干扰信号是通过空间辐射的，而不通过 线缆。如果仅在线缆上做滤波处理只能 滤掉几十兆Hz的干扰，而对100 MHz以上 就不起作
用了。EMI吸收磁环磁珠就能为这一问题 得到有效的处理，磁环磁珠能吸收空间 信号，把电场能量转换为热能而有效的 损耗。吸收磁环
磁珠对电子设备本身的电路不会造成任 何影响，仅在有高频干扰时才会工作。 选型： 一般选择磁环时要看磁环在2
5MHz和100MHz两个频率点的阻抗值，阻 抗越大，吸收的作用也越大。但如果线 缆束的尺寸也要考虑，一般线缆在通过 吸收磁环
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
EMI抗干扰磁环在变频器上的应用
变频器干扰问题的处理方法及技巧工业控制系统中，加EMI抗干扰磁环去除干扰问题变得越来越引起人们的重视，特别是变频器对其它设备的干扰问题，我们如何去减少这些干扰呢？
下面我们要说说，变频器干扰问题最有效的处理方变频器干扰问题最有效的处理方法及技巧，加EMI抗干扰磁环去抗干扰问题的处理方法如下：1、加EMI抗干扰磁环的原理与作用数码设备传输线带有一根圆柱形的东西。
这个是什么呢？是磁环，抗干扰磁环，或者说吸收磁环、铁氧体磁环。
为什么要设置抗干扰磁环？电脑机箱内的主板、CPU、电源、及IDE数据线都工作于很高的频率状态下，所以导致机箱里存在着大量的空间杂散电磁干扰信号，而信号强度也是机箱外的数倍至数十倍！没有磁环的USB线在这个空间内没有采取屏蔽措施，那么这些USB线就成了很好的天线，接收周围环境中各种杂乱的高频信号，而这些信号叠加在本来传输的信号上，甚至会改变原来传输的有用信号，容易出现问题。
为了提高传输速率及稳定性，也为了减小传输线在传送数据时对其他设备，如声卡的干扰，设计了静电屏蔽层。
这个屏蔽层是由一个较薄的金属箔片或者是多股细铜丝编织成网状做成，应用的是静电场的表面效应原理。
也就是将数据传送线的外表面包上一层金属膜，并将这个屏蔽层与机箱进行接地，就可以很好地将数据线与空间干扰信号隔离！
吸收磁环，又称EMI抗干扰磁环，常用于可拆卸的分离时磁环，它是电子电路中常用的抗干扰元件，对于高频噪声有很好的抑制作用，一般使用铁氧体材料(Mn-Zn)制成。
磁环在不同的频率下有不同的阻抗特性，一般在低频时阻抗很小，当信号频率升高磁环表现的阻抗急剧升高。
使正常有用的信号很好的通过，又能很好的抑制高频干扰信号的通过，而且成本低廉。
铁氧体抗干扰磁心特性铁氧体抗干扰磁心是近几年发展起来的新型的价廉物美的干扰抑制器件，其作用相当于低通滤波器，较好地解决了电源线，信号线和连接器的高频干扰抑制问题，而且具有使用简单，方便，有效，占用空间不大等一系列优点，用铁氧体抗干扰磁心来抑制电磁干扰EMI抗干扰磁环是经济简便而有效的方法，已广泛应用于计算机等各种军用或民用电子设备。
铁氧体是一种利用高导磁性材料渗合其他一种或多种镁、锌、镍等金属在2000℃烧聚而成，在低频段，铁氧体抗干扰磁心呈现出非常低的感性阻抗值，不影响数据线或信号
线上有用信号的传输。
而在高频段，从10MHz左右开始，阻抗增大，其感抗分量仍保持很小，电阻性分量却迅速增加，当有高频能量穿过磁性材料时，电阻性分量就会把这些能量转化为热能耗散掉。
这样就构成一个低通滤波器，使高频噪音信号有大的衰减，而对低频有用信号的阻抗可以忽略，不影响电路的正常工作。
EMI抗干扰磁环是一种用铁氧体制成的元件，是一种吸收损耗型元件。
其特性表现为：吸收高频信号并将吸收的能量转化成热能耗散掉，从而达到抑制高频干扰信号沿导线传输的目的，其等效阻抗中电阻值分量是频率的函数，随着频率而变化。
EMI抗干扰磁环有效频段为21000MHz，性能最佳频段则为5200MHz，在此频段吸收阻抗维持为一个常数。
EMI抗干扰磁环选择时要注意：通过电流大小正比于元件体积，两者失调，易造成饱和，降低元件性能，避免饱和的有效方法是将电源的两根线（正、负或火、地）同时穿过一个EMI抗干扰磁环。
磁环在使用中还有一个较好的方法是让穿过磁环的导线反复串几下，一来可提高穿过环的面积，增加等效吸收长度，二来充分利用磁环具有磁滞特点，改善低端特性。
它的制造工艺和机械性能与陶瓷相似。
其电磁性能与添加金属成分以及烧结过程中的时间，温度与气体成分有关。
分装式磁环要尽可能选用内径较小的，长度较长的磁环，同时，磁环一定要紧紧包住电缆，即磁环的内径尺寸要与电缆的外径尺寸紧密配合。
使正常有用的信号很好的通过，又能很好的抑制高频干扰信号的通过，而且成本低廉。
铁氧体是一种立方晶格结构的亚铁磁性材料。
铁氧体材料为铁镁合金或铁镍合金，它的制造工艺和机械性能与陶瓷相似，颜色为灰黑色。
电磁干扰滤波器中经常使用的一类磁芯就是铁氧体材料，许多厂商都提供专门用于电磁干扰抑制的铁氧体材料。
这种材料的特点是高频损耗非常大，具有很高的导磁率，他可以是电感的线圈绕组之间在高频高阻的情况下产生的电容最小。
对于抑制电磁干扰用的铁氧体，最重要的性能参数为磁导率μ和饱和磁通密度Bs。
磁导率μ可以表示为复数，实数部分构成电感，虚数部分代表损耗，随着频率的增加而增加。
因此，它的等效电路为由电感L和电阻R组成的串联电路，L和R都是频率的函数。
当导线穿过这种铁氧体磁芯时，所构成的电感阻抗在形式上是随着频率的升高而增加，但是在不同频率时其机理是完全不同的。
不同的铁氧体抑制元件，有不同的最佳抑制频率范围。
通常磁导率越高，抑制的频率就越低。
此外，铁氧体的体积越大，抑制效果越好。
在体积一定时，长而细的形状比短而粗的抑制效果好，内径越小抑制效果也越好。
但在有直流或交流偏流的情况下，还存在铁氧体饱和的问题，抑制元件横截面越大，越不易饱和，可承受的偏流越大。
EMI抗干扰磁环抑制差模干扰时，通过它的电流值正比于其体积，两者失调造成饱和，降低了元件性能；抑制共模干扰时，将电源的两根线（正负）同时穿过一个磁环，有效信号为差模信号，EMI抗干扰磁环对其没有任何影响，而对于共模信号则会表现出较大的电感量。
磁环的使用中还有一个较好的方法是让穿过的磁环的导线反复绕几下，以增加电感量。
可以根据它对电磁干扰的抑制原理，合理使用它的抑制作用。
铁氧体抑制元件应当安装在靠近干扰源的地方。
对于输入／输出电路，应尽量靠近屏蔽壳的进、出口处。
对铁氧体磁环和磁珠构成的吸收滤波器，除了应选用高磁导率的有耗材料外，还要注意它的应用场合。
它们在线路中对高频成分所呈现的电阻大约是十至几百Ω，因此它在高阻抗电路中的作用并不明显，相反，在低阻抗电路（如功率分配、电源或射频电路）中使用将非常有效。
结论:由于铁氧体可以衰减较高频同时让较低频几乎无阻碍地通过，故在EMI抗干扰磁环控制中得到了广泛地应用。
用于EMI抗干扰磁环可制成各种的形状，广泛应用于各种场合。
如在PCB板上，可加在DC/DC模块、数据线、电源线等处。
它吸收所在线路上高频干扰信号，但却不会在系统中产生新的零极点，不会破坏系统的稳定性。
二、加输出滤波器变频器输出端专用型EMI抗干扰磁环，是变频器专用滤波器的一种，安装在变频器的输出侧与电机之间，用于减小变频器输出电流中的高次谐波层，抑制变频器的输出侧的浪涌电压输出滤波器的作用1、有效降低IGBT输出的高频谐波；2、抑制dv/dt，延长电机寿命；3、保护驱动装置电力电子元件不受主电源尖峰电流冲击；4、提高系统可靠性型。
