电磁阀的结构与工作原理电磁阀是一种常用的工业自动控制元件，常用于控制液体、气体或其他流体的流量，具有结构简单、可靠性高等优点。
本文将重点介绍电磁阀的结构和工作原理。
一、电磁阀的结构电磁阀主要由电磁线圈、铁芯、阀体和阀盖等部件组成。
1. 电磁线圈：电磁线圈是电磁阀的核心部件，由绕组和铁芯构成。
当通电时，绕组会产生磁场，从而激活铁芯。
2. 铁芯：铁芯位于电磁线圈内部，一般由软磁材料制成。
当电磁线圈通电时，铁芯会受到磁力吸引和释放，在吸合和分离状态间来回移动。
3. 阀体和阀盖：阀体和阀盖是电磁阀的外壳，起到固定电磁线圈和铁芯的作用。
同时，阀体和阀盖之间形成一个密封腔，用于控制流体的进出。
二、电磁阀的工作原理电磁阀通过控制电磁线圈的通断，来实现阀门的开启和关闭，从而控制流体的流动。
1. 工作原理1：2位2通电磁阀2位2通电磁阀是最简单的一种电磁阀类型，常用于控制二进二出的流体流动。
其工作原理如下：当电磁线圈通电时，绕组产生磁场，吸引铁芯向下运动，使阀体打开通路。
此时，流体从一个进口进入阀体，通过阀门开启的通道，最终流出另一个出口。
当电磁线圈断电时，磁场消失，铁芯由于弹簧力的作用向上运动，阀体闭合，切断流体的通路。
此时，流体无法再从进口流入或从出口流出。
2. 工作原理2：3位4通电磁阀3位4通电磁阀是常用于控制流体流向的电磁阀类型。
其工作原理如下：当电磁线圈通电时，绕组产生磁场，迫使铁芯移动到对应的位置，改变阀体的通路。
此时，流体从一个进口进入阀体，通过不同的开放通道，最终流出不同的出口。
当电磁线圈断电时，铁芯由于弹簧力的作用回复原位，恢复阀体的初始通路。
此时，流体无法再从原进口流入或从原出口流出。
三、电磁阀的应用领域电磁阀广泛应用于各个行业，包括液压、气动、石油、化工、冶金、医疗等领域。
常见的应用场景有以下几种：1. 流量控制：通过控制电磁阀的开启和关闭，可以调节流体的流量大小。
2. 方向控制：使用3位4通电磁阀可以实现流体的正反转或由一个通道流向另一个通道。
电磁阀的结构与工作原理

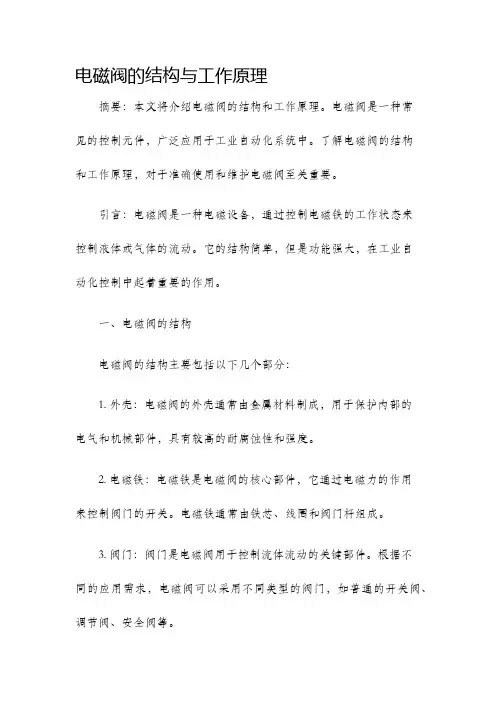

电磁阀的结构与工作原理摘要：本文将介绍电磁阀的结构和工作原理。
