气体的标准状态分三种:
1、1954年第十届国际计量大会(CGPM)协议的标准状态是:温度273.15K(0℃),压力101.325KPa。世界各国科技领域广泛采用这一标态。
2、国际标准化组织和美国国家标准规定以温度288.15K(15℃),压力101.325KPa作为计量气体体积流量的标态。
3、我国《天然气流量的标准孔板计算方法》规定以温度293.15K(20℃),压力101.325KPa 作为计量气体体积流量的标准状态。

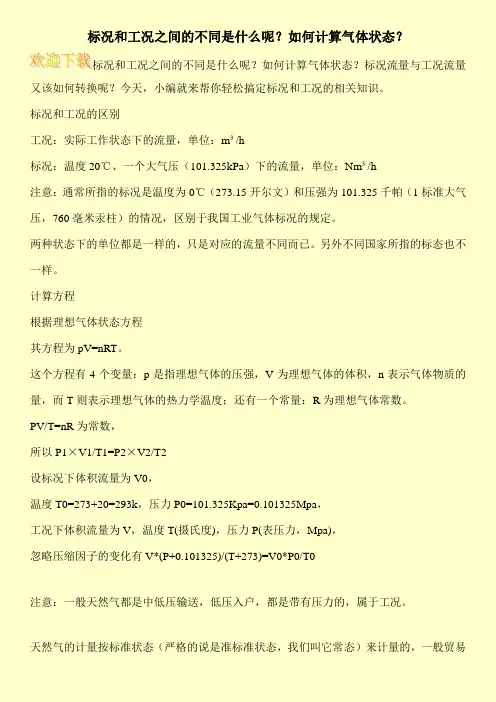

气体状态方程:PV=nRT
工况与标况换算:P1*V1/T1=P2*V2/T2
对于气体来说不同的压力,其体积会差很大(气体很易压缩),当然体积流量会差很大,同径条件下不同工况下的流速自然也会差很大,比方同直径蒸汽管线对于10bar和3.5bar时最大流量是不同的。
工艺计算时用工况或用标况取决于你查的图表、用的常数,两种状态的计算都是可能出现的。比方在定义压缩机参数时,我们常用标况下的参数来给厂家提条件,同时我们也提供温度大气压力等参数供做工况下的校正,这么做的好处是我们可以用同一个状态来表明参数,就如同泵的性能曲线都是用清水来说的,没人会说汽油的性能曲线是什么,原油的性能曲线又是什么。
在很多计算中用的都是工况,比方计算流速时。
否把你所提问题的介质说下。

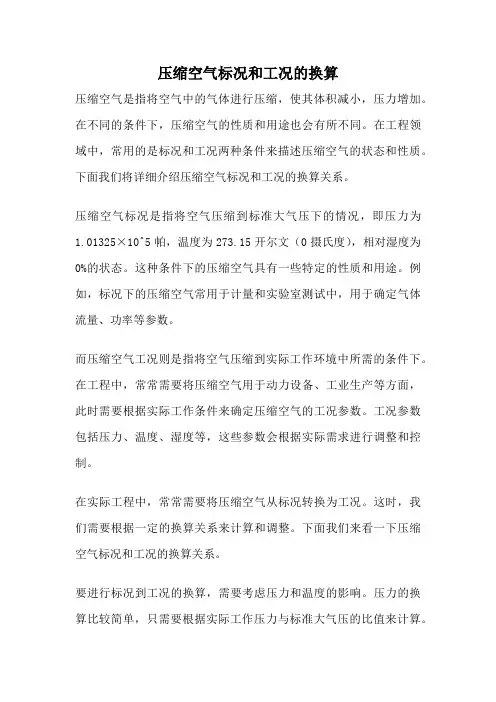

Qn=Zn/Zg * (Pg+Pa)/Pn * Tn/Tg * Qg
Qn标况流量
Zn标况状态下的压缩因子
Zg 工况状态下的压缩因子
Pg相对压力,就是通常说的压力多少
Pa标准大气压
Pg+Pa工况下的绝对压力
Pn标况压力,通常为1标准大气压
Tn标况温度
Tg工况温度
Qg工况流量
带n的是标况参数,带g的是工况参数。
一般情况下也没那么复杂,
二者指的都是在一个大气压下,区别只是温度的不同:
标况是0摄氏度;工况是20摄氏度。
选型实例:已知某一供气管线的实际工作压力为(表压)0.8MPa-1.2MPa,介质温度范围为-5℃-40℃,供气量为3000-10000Nm3 /h(标况流量),在不考虑天然气组分情况下,要求确定流量计的规格型号.
分析: 根据气态方程先将标况流量换算成工况流量,然后再选择合适的口径.
气体方程式如下:
Qb=Q×PTb/PbT×Zb/Zg=QCF2
式中:C为换算系数
F为气体压缩因子
计算:①当介质压力最低,温度最高时,应具有最大标况体积流量
即Qb=Q×PTb/PbT×Zb/Zg=QCF2
=1200.87 m3/h
②当介质压力最高,温度最低时,应具有最小标况体积流量
即Qmin=213.51 m3/h
从以上计算结果得知,要选择的流量计其工况流量范围为(214-1200) m3/h.
根据计算的流量范围,选择满足工况要求的流量计。
