电力系统分析

《电力系统分析》课程复习资料一、单项选择题：1.在电力系统的构成中，完成电能生产的是 [ ]A.变电所B.发电厂C.输电线路D.电力用户2.电气化铁路接触网的供电电压等级为 [ ]A.10kVB.35kVC.110kVD.25kV3.在架空线路的结构中，起到将雷电流引入大地以保护电力线路免受雷击的是 [ ]A.避雷线B.杆塔C.导线D.绝缘子4.缩短电气距离，也就是减小各电气元件的阻抗，主要是 [ ]A.电阻B.电抗C.电导D.电纳5.关于调频任务的分配，用发电机组调频器进行调节的属于 [ ]A.频率的一次调整B.频率的二次调整C.频率的三次调整D.频率的四次调整6.在电力系统的构成中，完成电能变换的是 [ ]A.变电所B.发电厂C.输电线路D.电力用户7.根据电气化铁路供电额定电压和电压等级，牵引变电所出线的电压等级为 [ ]A.10kVB.35kVC.27.5kVD.25kV8.由输电设备、变电设备和配电设备组成的网络称为 [ ]A.电力网络B.电力系统C.动力系统D.发电系统9.在架空线路的结构中，起到将使导线和杆塔间保持绝缘的是 [ ]A.避雷线B.杆塔C.导线D.绝缘子10.电力系统的电气参数中，电抗的符号表示为 [ ]A.RB.XC.GD.B11.下列哪项不属于潮流计算的任务？ [ ]A.给定的网络接线B.功率分布C.功率损耗D.未知的节点电压12.关于调频任务的分配，用发电机组调速器进行调节的属于 [ ]A.频率的一次调整B.频率的二次调整C.频率的三次调整D.频率的四次调整13.工厂电力网是按下列哪种基本方法选择导线截面？ [ ]A.按容许电压损耗B.按电晕临界电压C.按经济电流密度D.按机械强度的要求14.在电力系统的构成中，完成电能输配的是 [ ]A.变电所B.发电厂C.输电线路D.电力用户15.在架空线路的结构中，起到支撑导线和避雷器的是 [ ]A.避雷线B.杆塔C.导线D.绝缘子16.下图中的曲线P2属于哪种负荷？[ ]A.第一种负荷B.第二种负荷C.第三种负荷D.第四种负荷17.正常情况下，我国规定频率允许的偏移范围为 [ ]A.50±0.1～0.2HzB.50±0.1～0.5HzC.50±0.2～0.5HzD.50±0.2～1.0Hz18.下列哪种无功功率电源是只能发无功功率的发电机？ [ ]A.同步发电机B.同步调相机C.并联电容器D.静止补偿器19.衡量一个电力系统的规模和大小, 通常不包括以下哪个参数基本参量？ [ ]A.电力系统的总装机容量B.电力系统的年发电量C.最大负荷D.最高电流等级20.在架空线路的结构中，起到传输电能作用的是 [ ]A.避雷线B.杆塔C.导线D.绝缘子21.一般三根分裂导线的单位阻抗为 [ ]A.0.4Ω/kmB.0.33Ω/kmC.0.3Ω/kmD.0.28Ω/km22.架空线路长度在100～300km，电压等级在110～220kV的线路属于 [ ]A.中等长度电力线路B.短电力线路C.长线路的电力线路D.远线路的电力线路23.分裂导线的单位长度电抗值与下列哪项无关？ [ ]A.分裂导线的分裂数B.导线的长度C.分裂导线的等值半径D.导线的几何均距24.在电力系统的构成中，完成电能使用的是 [ ]A.变电所B.发电厂C.输电线路D.电力用户25.关于对电力系统运行的基本要求描述错误的是 [ ]A.保证可靠的持续供电B.保证良好的电能质量C.保证电能大量储存D.保证系统运行的经济性26.关于电力系统的负荷,供电负荷加上发电厂厂用消耗的功率是指 [ ]A.电力系统的综合用电负荷B.电力系统的供电负荷C.电力系统的发电负荷D.电力系统的总负荷27.关于电力系统负荷的描述，所有电力用户的用电设备所消耗功率的总和是指 [ ]A.电力系统的综合用电负荷B.电力系统的总负荷C.电力系统的供电负荷D.电力系统的发电负荷28.低频运行的危害不包括下列哪项？ [ ]A.发电厂的安全B.用户的工作和产品质量C.负荷的容量D.系统的经济运行29.在电力系统中，改变用户端电压的调整措施不包括下列哪项？ [ ]A.改变系统频率B.改变变压器变比C. 改变功率分布D.改变网络参数30.下列哪项指标不能评定电能质量的因素？ [ ]A.频率B.电压偏移C.电压波形D.电流偏移31.在架空线路的结构中，用来固定、悬挂、连接和保护架空线路各主要元件的金属器件的是 [ ]A.避雷线B.杆塔C.金具D.绝缘子32.五个基准值中，一般选取哪两项作为基准值？ [ ]A.功率和电流B.功率和电压C.电压和电流D.阻抗和电压33.下列哪项参量不能衡量一个电力系统的规模和大小？ [ ]A.电力系统的总装机容量B.电力系统的年发电量C.电能质量D.最大负荷34.下列哪项是大电流接地方式的优点？ [ ]A.经济性差B.供电可靠性好C.安全性好D.绝缘费用高35.电力网的年运行费不包括下列哪些？ [ ]A.设备的折旧费B.设备的维护管理费C.设备的小修费D.设备的建设费用二、判断题：1.动力系统是在电力网络的基础上，加上发电厂的动力部分。

电力系统分析(I)复习教材

（2）同步电机Park方程式 Park变换；abc坐标与dq0坐标系中各频率分量间的对应关系同步电机Park方程：Park方程中电感系数的特点，实用正方向
课程主要内容
7. 同步电机数学模型（续）
（3）同步电机突然短路突然短路过程的特点，区别于恒定电势源电路突然短路的特点磁链守恒准则同步电机突然短路的各种短路电流分量及相互之间的依存关系
14机突然短路的各种短路电流分量及相互之间的依存关系同步电机突然短路的各种短路电流分量及相互之间的依存关系4同步电机突然短路的各电流分量计算同步电机突然短路的各电流分量计算磁链平衡等值电路磁链平衡等值电路各种短路电流分量之间的磁链平衡关系各种短路电流分量之间的磁链平衡关系起始次暂态电流起始暂态电流短路稳态电流分量起始次暂态电流起始暂态电流短路稳态电流分量各自由电流分量的衰减时间常数各自由电流分量的衰减时间常数考试不作要求考试不作要求课程主要内容课程主要内容2
XT1
2 iim
1.5
iim=[1+exp(-0.01/Ta)]Ipm=kimIpm
iap0
1 0.5
0
XL1 iap
-0.5
ip -1
0 0.01 0.02 0.03 0.04 0.05 0.06 0.07 0.08 0.09 0.1
I1
ILD1 ELD3 XLD3
ELD1
ILD3 f
a
XL2
I2
Huazhong University of Science and Technology
天道酬勤
1. 主要内容—电力系统短路计算（故障分析）（1）三相短路计算；（2）不对称故障计算，包括不对称短路和非全相断线； 2. 短路故障类型（1）对称三相短路：f（3）（2）不对称短路： f（1）， f（2）， f（1,1）（3）非全相断线：单相断线，两相断线；

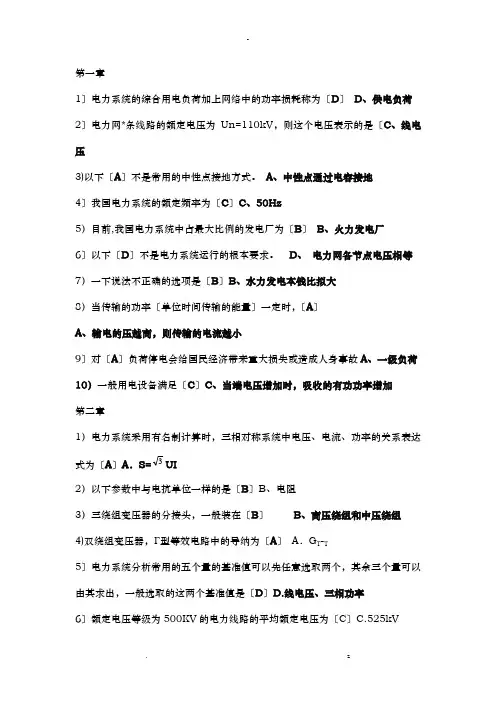

电力系统分析要点复习资料

第一章1〕电力系统的综合用电负荷加上网络中的功率损耗称为〔D〕D、供电负荷2〕电力网*条线路的额定电压为Un=110kV，则这个电压表示的是〔C、线电压3)以下〔A〕不是常用的中性点接地方式。

A、中性点通过电容接地4〕我国电力系统的额定频率为〔C〕C、50Hz5）目前,我国电力系统中占最大比例的发电厂为〔B〕B、火力发电厂6〕以下〔D〕不是电力系统运行的根本要求。

D、电力网各节点电压相等7）一下说法不正确的选项是〔B〕B、水力发电本钱比拟大8）当传输的功率〔单位时间传输的能量〕一定时，〔A〕A、输电的压越高，则传输的电流越小9〕对〔A〕负荷停电会给国民经济带来重大损失或造成人身事故A、一级负荷10）一般用电设备满足〔C〕C、当端电压增加时，吸收的有功功率增加第二章1）电力系统采用有名制计算时，三相对称系统中电压、电流、功率的关系表达式为〔A〕A．S=3UI2）以下参数中与电抗单位一样的是〔B〕B、电阻3）三绕组变压器的分接头，一般装在〔B〕B、高压绕组和中压绕组4)双绕组变压器，Γ型等效电路中的导纳为〔A〕A．G T-T5〕电力系统分析常用的五个量的基准值可以先任意选取两个，其余三个量可以由其求出，一般选取的这两个基准值是〔D〕D.线电压、三相功率6〕额定电压等级为500KV的电力线路的平均额定电压为〔C〕C.525kV7)*段10kV的电压等级电力线路的电抗*=50Ω，假设取S B=100MVA，UB=10kV，则这段电力线路的电抗标幺值为〔B〕A、**=50ΩB、**=50 C、**=0.5 D、**=58）假设变压器的容量为S N，两端的电压比为110/11kV。

则归算到高端压，变压器的电抗为〔C〕C.*T=U K%/100 * 1102/S N9）以下说法不正确的选项是〔D〕 D.电阻标幺值的单位是Ω10）对于架空电力线路的电抗，一下说法不正确的选项是(B) B.与电力网的频率有关第三章1）电力系统潮流计算主要求取的物流量是(A)A.U*,S~ B.U*;I* C.I*;S~ D Z , I*2）电力线路等效参数中消耗有功功率的是〔C)A.电纳B.电感C.电阻D .电容3）电力线路首末端点电压的向量差称为〔C〕C.电压降落4）电力线路主要是用来传输〔C〕C.有功功率5)电力系统*点传输的复功率定义为〔D〕A.UI B.U。

电力系统分析复习讲解

jQZ

4）电力网环节首端功率 S1 S 2 S Z P1 jQ1
5）首端导纳支路的功率损耗
S y1

j
1 2
BU12

jQy1
6）线路首端功率

S
' 1

S1 S y1

P1'

jQ1'
在求得线路两端有功功率后可求输电效率

P2' P1'
100%
电力网：由变电所和不同电压等级的输配电线路组成的网络。电力系统：由各类发电厂、电力网和用户组成的一个系统，能够完成发电、输电、变电、配电直到用电的全过程。
对电力系统的基本要求
1．保证供电的可靠性。根据电力负荷对供电可靠性的要求，负荷分为一类、二类
和三类负荷。电力系统供电的可靠性，就是要保证一级负荷在任何情况下都不停电，二级负荷尽量不停电，三级负荷可以停电。 2．保证良好的电能质量。
Pk 23

Pk23

100 50
2

4Pk23

Pk 31

Pk31

100 50

2
4Pk31

式中，Pk23 、Pk31为未折算的绕组间短路损耗（铭牌数据）； Pk 、 23 Pk31为折算到变压器额定容量下的绕组间短路损耗。
换算方法是：先将以额定值为基准的标幺值还原为有名值，选定SB和UB，计算以此为基准的标幺值。
统一基准值下各元件电抗标幺值的计算
发电机：通常给出SN、UN和额定电抗标幺值
X

电力系统分析(下)考试复习资料(完整版)

电力系统分析（下）复习题10-1 网络元件的电压降落和功率损耗1.电压降落纵分量和横分量的计算公式（分两种情况，见图10-2，掌握计算，画相量图）；✓ 答：电压降落纵分量222sin cos ϕϕXI RI V +=∆；横分量222sincos δϕϕRI XI V -=以电压相量2V 作参考轴，⎪⎪⎩⎪⎪⎨⎧-=+=∆2222""δ""V RQ X P V V X Q R P V ，222221)δ()(V V V V +∆+=以电压相量1V 作参考轴，⎪⎪⎩⎪⎪⎨⎧'-'='+'=∆1111δV RQ X P V V X Q R P V ，212112)δ()(V V V V +∆-=✓ 2.电压降落、电压损耗、电压偏移的定义有所不同答：网络元件的电压降落是指元件首末端两点电压的相量差，即12()V V R jX I -=+；把两点间电压绝对值之差称为电压损耗，用V ∆表示，12V V V ∆=-；电压偏移是指网络中某点的实际电压同网络该处的额定电压之差，可以用KV 表示，也可以用额定电压的百分数表示。

若某点的实际电压为V ，该处的额定电压为N V ，则用百分数表示的电压偏移为，电压偏移（%）100NNV V V -=⨯ ✓ 3.电压降落公式的分析（为何有功和相角密切相关，无功和电压密切相关？）；答：从电压降落的公式可见，不论从元件的哪一端计算，电压降落的纵、横分量计算公式的结构都是一样的，元件两端的电压幅值差主要由电压降落的纵分量决定，电压的相角差则由横分量确定。

高压输电线的参数中，电抗要比电阻大得多，作为极端情况，令R=0，便得/V QX V ∆=，/V PX V δ=，上式说明，在纯电抗元件中，电压降落的纵分量是因传送无功功率而产生，电压降落的横分量则因传送有功功率产生。

换句话说，元件两端存在电压幅值差是传送无功功率的条件，存在电压相角差则是传送有功功率的条件。

电力系统稳态分析复习自学讲义第三部分

电压偏移限制在允许的范围之内。
5
③ 在波动负荷附近装设调相机，并在线路首端串联电抗器
R jX
电抗器
一般负荷冲击负荷
调相机
采取措施前： (U ) PR QX
U
采取措施后： (U ) PR (Q QC )X
若补偿容量选择适当则可将母U
R jX
线的电压波动限制在允许的范围。 ④ 在波动负荷供电线路上设置静止补偿器
的变比，从而改变二次侧电压达到调压的目的。
容量小于等于6300KVA的无励磁调节变压器一般附有三个分接头；
容量大于等于8000KVA的无励磁调节变压器一般附有五个分接头。
17
2、无励磁调节双绕组变压器分接头的选择
1）降压变压器按照变比的定义
Kf
N fI n
U fI U IIe
由变压器的等值电路 K U II U IUT
U II
U II
UI
UT
U II
UI
UT
U II
注意到：上述两个公式中的变比均代表变压器的实际变比，从而有：
U fI U I UT
U IIe
U II
U fI
UI
UT U II
U IIe
式中：U I 高压侧实际电压；UT归算到高压侧的变压器电压损耗；U II低e 压侧
额定电压；U
II低压侧实际电压；U
高压绕组（分接头已定）和中压绕组选择中
压绕组分接头。
（详见例题4）
24
5、改变变压器变比调压的适用场所
由于改变变压器变比不能改变电力系统的无功功率供给，即不能改变电力系统的无功平衡关系，而只是改变电力系统的无功功率分布，所以这种调压方式不能用于无功不足，而导致系统整体电压水平偏低的电力系统；只能用于整体电压正常，而局部电压偏低或偏高的电力系统的电压调整。例题1、例题2、例题3、例题4

电力系统分析(下)2020第1学期作业-华工网络教育

《电力系统分析（下）》作业一、简答题1、采用分裂导线可以提高系统的静态稳定性吗？为什么？答：可以，因为采用分裂导线可以减小输电线路的电抗，可提高系统的传输功率极限，提高系统的静差稳定性。

2、为什么系统的有功电源的出力要留有适量的备用？如何进行主调频电厂的选择？答：系统的有功电源的出力要留有适量的备用的理由：（1）计算负载和实际负载的误差；（2）实际负载的过负荷运行；（3）变压器制造时容量误差；（4）为今后负载增加留有余度。

由于调频发电厂承担电网的频率调整任务，因此选择调频厂应考虑一下情况：（1）应有足够的调整容量和调整范围，以满足电网最大的负荷增、减变量需要。

（2）调频机组具有与负荷变化速度相适应的较快的调整速度，以适应电网负荷增、减最快的速度需要。

（3）机组具备实现自动频率的条件和电网中所处的位置及其与电网联络通道的输送能力。

（4）调整机组的有功功率时，应负荷安全和经济运行的原则。

（5）某些中枢点的电压波动不得超出允许范围。

（6）对联合电网，还要考虑由于频率而引起连路线上交换功率的波动是否超出允许范围。

3、PQ分解法的分解依据是什么？为什么PQ分解法较牛顿法的计算速度快？答：PQ分解法是由极坐标形式的牛顿法演化而来，以有功功率作为修正电压向量角度的依据，以无功功率作为修正电压幅值的依据，把有功功率和无功功率迭代分开进行。

PQ分解法较牛顿法的计算速度快的原因：（1）pq分解法用两个对角矩阵代替了以前的大矩阵，储存量小了；（2）矩阵是不变系数的，代替了牛顿法变系数矩阵，计算量小了；（3）pq分解法矩阵是对称矩阵，牛顿法是不对称矩阵；（4）pq分解法单次运算速度很快，但是计算是线性收敛，迭代次数增加；牛顿法单次运算很慢，但是平方收敛。

总体来看，pq分解法的速度要快于牛顿法。

4、简述电网电压运行水平和线损的关系，并说明为什么。

答：电网电压运行中，提高运行电压可以降低。

电压对线损的影响是直接的，负荷引起的损耗(线损和变压器铜损)与电压平方成反比，而变压器铁损与电压平方成正比。

电力系统稳态分析复习

电力系统稳态分析复习陈珩编第一章:电力系统的基本概念概念：1、电力系统就是由发电机、变压器、电力线路和负荷按一定方式组成的生产、传输、分配和消费电能的整体.2、电力网由变压器和线路组成。

亦可说：由输电网和配电网组成3、电力系统运行的基本要求有：可靠持续地供电、优良的电能质量和运行的经济性、(环境保护）。

或称：可靠性、优质性和经济性环保性.4、电能质量指标包含：电压(允许偏移±5％U N）、频率（允许偏移±0。

2Hz）和波形（允许畸变率约为5%）。

5、电力系统中一级负荷、二级负荷和三级负荷是依据用户对供电可靠性要求来划分的。

6、系统运行经济性的两个考核指标是煤耗率和网损率.7、电力网络的接线方式可以分成无备用接线和有备用接线.8、电力系统无备用接线方式包括单回路放射式、干线式、链式。

9、有备用电源接线的五种接线方式为：1)两端供电；2）环形；3）双回路放射式；4)双回路干线式；5)双回路链式。

10、线路的额定电压表示的是线电压。

11、平均额定电压约为电网额定电压U N的1。

05倍。

12、电力系统中性点的运行方式分为：（1）大电流接地方式：中性点直接接地，发生单相接地立即切除故障，单相接地时非故障相对地电压不变,一般用于110kV及以上电网。

（2)小接地电流方式:中性点不接地（及中性点经消弧线圈接地），单相接地时仍可运行2小时,非故障相对地电压值由相电压升至线电压，中性点对地电压由零升至相电压。

接地电流等于正常运行时一相对地电容电流的三倍。

当网络接地容性电流超过如下数值时,中性点应装设消弧线圈进行补偿。

3～6kV-—30A；10kV——20A；35~60kV——10A补偿方式：过补偿13、我国电力系统的额定电压等级有:3、6、10、35、110、220、500（kV），目前电力系统的最高电压等级是：交流1000kV，直流±800kV习题：1、对于一级负荷比例较大的电力用户，应采用的电力系统接线方式为( B ）.A 单电源双回路放射式B 双电源供电方式C 单回路放射式接线D 单回路放射式或单电源双回路放射式2、简单的闭式网络可分为两端供电式网络和（A )A。

01 电力系统分析_期末复习课_重难点

解：由已知可作出线路图如下：
1
80km 2
S1,U1
S2 ,U 2
【作业题-4】
1、什么叫电压降落、电压损耗、电压偏移？
解答：
电压降落：指网络元件首末端电压的相量差。为相量。 dU
U1
U 2
Hale Waihona Puke U ij
U
i
=
Pi
R
U
Qi
i
X

j
Pi X Qi R Ui
Ui 为端点 i 处的电压，△U 和δU 分别称为电压降落的纵分量和横分量。
电压损耗：电力网两点电压的代数差。为数值。 U
8、识别架空线路导线的型号。
重点——作业题【作业题-1】 1、什么是电力网、电力系统和动力系统？
解答：电力系统中输送和分配电能的部分称为电力网。把生产、输送、分配和消费电能的各种电气设备连接在一起而组成的整体称为电力系统。它包括从发电、变电、输电、配电直到用电的全过程。电力系统加上发电厂的动力部分，就称为动力系统。
侧直接（包括通过短距离线路）与用电设备相连的变压器，其额定电压比网络额定电压高 5%。
4、电力系统接线图如题图所示，标出图中的发电机、变压器和电动机的额定电压。解析：双绕组变压器：一次侧/二次侧。三绕组变压器：①一次侧低压时：低压侧/中压测/高压测；②一次侧高压时：高压侧/中压侧/低压测）。解答： G：10.5kV T1：10.5/242 kV，T2：220/38.5/6.6 kV，T3：35/6.3 kV，T4：10.5/3.15 kV，T5：220/38.5 kV M1：3 kV，M2：6 kV
电抗:
因为导线水平排列，且间距相等，所以 Deq 3 Dab Dbc Dca =1.26D=1.26 4125=5197.5mm

电力系统分析(下)随堂练习及作业答案

特级负荷我国电力系统的频率正常运行时允许的偏移范围是ca07hzb05hzc02hz05hzd01hz07hz我国35kv及以上电压等级的电力用户供电电压正常允许的偏移范围是额定值的ba7b5c57d710我国10kv及以上电压等级的电力用户供电电压正常允许的偏移范围是额定值的ba5b7c57d71010
的电压之比。 A．节点互导纳 B．节点自导纳 C．支路导纳 D．节点导纳 28. 电力系统分析中，网络方程常采用（ D ）求解。 A．消元法 B．星网变换法 C．支路追加法 D．高斯消去法 29. 电力系统的短路类型中，属于对称短路的是（D ）。 A．单相短路 B．两相短路 C．两相短路接地 D．三相短路 30. f (1,1)代表的短路类型是（ C ）。 A．单相短路 B．两相短路 C．两相短路接地 D．三相短路 31. 冲击系数的变化范围是（D ）。 A．1≤kim≤1.7 B．1≤kim≤1.8 C．1≤kim≤1.9 D．1≤kim≤2 32. 实用短路计算中，当短路发生在发电机电压母线时，冲击系数取（ A ）。 A．1.9 B．1.85 C．1.8 D．2 33. 实用短路计算中，当短路发生在发电厂高压侧母线时，冲击系数取（ B ）。 A．1.9 B．1.85 C．1.8 D．2 34. 对突然短路暂态过程进行物理分析的理论基础是超导体闭合回路（ C ）。 A．电流自由衰减原则B．电流周期衰减原则C．磁链守恒原则D．磁链衰减原则 35. 定子自由电流的非周期分量产生的磁通相对于（ C ）是静止的。 A．转子绕组B．转子磁通C．定子绕组D．励磁绕组 36. 与励磁绕组的自由直流产生的磁通有依存关系的分量是（B ）。 A．定子的倍频电流分量B．定子基频电流的自由分量C．转子的倍频电流分量D．定子基频电流的自由分量 37. 计算负荷提供的冲击电流时，对于小容量的电动机和综合负荷，冲击系数取（D ）。 A．1.5B．1.7C．1.3D．1 38. 三相电路中，（ C ）的相序与正常对称运行下的相序相同。 A．零序分量B．负序分量C．正序分量D．三相相量 39. 三相电路中，负序分量的相序与正序分量的相序（ B ）。 A．相同B．相反C．垂直D．不确定 40. 在不对称短路的暂态过程中，定子的非周期自由电流将在（A ）中派生一系列偶次谐波自由电流。 A．定子绕组B．转子绕组C．励磁绕组D．阻尼绕组 41. 在不对称短路的暂态过程中，定子的非周期自由电流将在（B ）中派生一系列奇次谐波自由电流。

电力系统分析复习讲义1

v1.0 可编辑可修改第一章电力系统概述和基本概念1、电力系统及其基本元件2、电力系统由发电机，电力网和负荷组成。

3、电力网由各种电压等级的输配电线路及升降压变压器组成。

4、电压等级和额定电压。

用电设备和电力线路的额定电压相同，并容许电压偏移%5±，即额定电压为%5±N U ，常见的用电设备和电力线路的额定电压为，3，6，10，35，110，220，500)kV 。

5、【简答题】电力系统运行的基本要求答：(1)保证系统运行的安全可靠性(2)保证良好的电能质量 (3)保证系统运行的经济性 (4)环境保护问题日益受到人们关注 6、【简答题】电能生产的基本特点答：(1)电能与国民经济关系密切(2)电能不能大量储存(3)电力系统中的暂态过程十分迅速 (4)对电能质量的要求比较严格相关练习1）电力系统的综合用电负荷加上网络中的功率损耗称为（D ） A.厂用电负荷 B.发电负荷 C.工业负荷 D.供电负荷2）电力网某条线路的额定电压为Un=110kV ，则这个电压表示的是（C ） A.相电压 B.31相电压 C.线电压 D. 3线电压3）我国电力系统的额定频率为（C ） A. 30Hz B. 40Hz C. 50Hz D. 60Hz 4）以下（D ）不是电力系统运行的基本要求 A. 提高电力系统运行的经济性B. 安全可靠的持续供电C. 保证电能质量D. 电力网各节点电压相等5）对（A ）负荷停电会给国民经济带来重大损失或造成人身事故。

A ．一级负荷 B. 二级负荷 C ．三级负荷 D. 以上都不是 6）电力系统由(发电机、电力网、负荷)三部分构成。

7）电力系统的常用额定电压等级有( 10kV 、35kV 、110kV 、220 kV) (至少写出三个)。

8）发电机的额定电压与系统的额定电压为同一等级时，发电机的额定电压与系统的额定电压的关系为（发电机的额定电压比电力线路的额定电压高5%）。

《电力系统分析》课程学习指导及复习资料

《电力系统分析》课程学习指导及复习资料第一部分课程学习目的及总体要求一、课程的学习目的电力系统是一个由大量元件组成的复杂系统。

它的规划、设计、建设、运行和管理是一项庞大的系统工程。

《电力系统分析》便是这项系统工程的理论基础;是电气工程及自动化专业的必修课；是从技术理论课、基础理论课走向专业课学习和工程应用研究的纽带，具有承上启下的作用。

本课程在整个专业教学和培养高质量学生计划中占有十分重要的地位。

该课程充分考虑了电气工程及自动化专业涵盖电力系统及其自动化、继电保护及自动远动、电机与电气，以及工业自动化等专业方向的特点，教学内容的组织力图满足各专业方向的共同需要，为学生进一步学习相关领域的理论和从事相关领域的工作奠定坚实的基础。

通过该课程的学习，既可让学生获得有关电力系统规划、设计、建设、运行和管理的一些具体知识，为后续专业课程及相关专题的学习打下基础，又培养学生综合运用基础知识解决工程实际问题的能力。

该课程主要内容有电力系统的运行状态和特性及其基本要求；电力系统元件模型及其参数计算；电力系统的稳态分析及运行与调整；电力系统三相短路和简单不对称故障的分析计算；电力系统稳定性的分析计算。

通过该课程的学习要求学生全面掌握电力系统分析计算的基本理论和方法，其中主要内容有：电力系统各元件的基本模型及其参数的计算；电力系统稳态运行分析计算，即电力系统电压和功率分布的计算理论和方法；电力系统稳态运行的电压调整和频率调整；电力系统三相短路和简单不对称故障的分析计算;电力系统暂态稳定和静态稳定的分析计算。

第二部分课程学习的基本要求及重点难点内容分析第一章电力系统的基本概念1、学习要求（1）应熟悉的内容电力系统的组成：电力系统的额定电压和额定频率：电力系统的运行要求；电力系统的接线方式等。

（2）应掌握的内容电力系统的组成和运行要求；电力系统的额定电压和额定频率；电力系统的接线方式。

（3）应熟练掌握的内容重点要求熟练掌握电力系统的额定电压，特别是如何确定各元件的额定电压。

电力系统分析(下)2020第1学期作业参考答案

1 《电力系统分析（下）》作业参考答案一、简答题1.采用分裂导线可以提高系统的静态稳定性吗？为什么？答：能。

采用分裂导线能够减小线路的电抗，从而减小系统的总电抗，根据功率极限的表达式：X EU P m /=，X 减少可以提高电力系统的功率极限，从而提高系统的静态稳定性。

2.为什么系统的有功电源的出力要留有适量的备用？如何进行主调频电厂的选择？答：当发电机组已经满载运行时，发电机组的静态特性将是一条与横轴平行的直线，在这一段0=G K 。

当系统的负荷再增加时，发电机已没有可调节的容量，不能再增加输出了，只有靠频率下降后负荷本身的调节效应的作用来取得新的平衡。

这是**D K K =。

由于*D K 的数值很小，负荷增加所引起的频率下降就相当严重了。

因此，系统的有功电源出力要留有适量备用。

一般选择系统中容量较大并安装了调频器的水电厂作为主要的调频电厂，但是在安排各类电厂的负荷时，还应考虑整个电力系统运行的经济性。

在枯水季节，宜选水电厂作为主调频电厂，火电厂中效率较低的机组则承担辅助调频的任务；在丰水季节，为了充分利用水利资源，避免弃水，水电厂宜带稳定负荷，由效率不高的中温中压凝气式火电厂承担调频的任务。

3.PQ 分解法的分解依据是什么？为什么PQ 分解法较牛顿法的计算速度快？答：在高压交流电网中，输电线路的电抗要比电阻大的多，系统中的母线有功功率的变化主要受电压相位的影响，无功功率的变化主要受母线电压幅值变化的影响。

在修正方程式的系统矩阵中，偏导数U P ∂∆∂/和δ∂∆∂/Q 的数值相对于偏导数δ∂∆∂/P 和U Q ∂∆∂/是相当小的。

作为简化，忽略N 和K ，这样有功功率不平衡量只用于修正电压的相位，节点的无功功率不平衡量只用于修正电压的幅值。

因为经过简化之后，PQ 分解法的修正方程式中的系数矩阵为常数矩阵，只要作一次三角分解可反复使用，因此可节省计算时间，较牛顿法计算速度快。

4. 简述电网电压运行水平和线损的关系，并说明为什么。

电力系统分析复习

过的无功也为0。电力网中节点电压的变化，会改变无功功率潮流的变化。远处的无功电源向负荷提供无功，会使沿线电压下降，
甚至不能满足电压偏移的要求。
第十三章电力系统的有功功率和频率调整
电力系统频率调整的计算
KG
1
－ PG f
KG
PG* f*
1
1
fN PGN
KG
fN PGN
KD
tg
PD f
① 定子电流三相对称，用通用相量代替三相对称电流，得到id、iq两个直流分量。
不存在零轴分量i0。
② 三相平衡系统通过三相不对称电流，ia+ib+ic＝ 0。 id、iq两个变化的分量。
③ ia，ib，ic三相不平衡时，ia+ib+ic≠0，每相中都含有相同的零轴电流i0：i0=1/3（ia+ib+ic）。三相零轴电流大小一样，空间互差120°，其在气隙中的合成磁势为零，只产生与定子绕组相交链的磁通，不产生与转子绕组交链的磁通。
计算元件标么值，并作出系统等值电路。通过简化网络求系统输入阻抗。求f点的短路电流。短路点的周期分量有效值、冲击电流值
第八章电力系统不对称故障的分析和计算
第七章零序网络
对称分量法基本概念正序等效定则两相短路故障、单相短路序网条件如：两相（b相和c相）短路接地
•
•
•
电力系统的额定电压和额定频率（重点掌握）
例标出图中各元件的额定电压
10.5/242
10kV T- 1
10.5
G
10.5/3.15
T- 4
3kV
DI
220/121/38.5
220kV
110kV

电力系统分析复习

电力系统分析复习一、电力系统的组成电力系统由电源、输电系统、变电系统和配电系统组成。

1.电源：电力系统的电源主要包括火力发电厂、水力发电厂、核能发电厂和风力发电厂等。

不同的电源之间有着各自的特点和技术要求。

2.输电系统：输电系统用于将发电厂产生的电能从发电厂送至变电所。

输电系统由高压输电线路、变电站等组成。

高压输电线路主要包括交流输电线路和直流输电线路。

3.变电系统：变电系统用于将输电系统输送的高压电能进行变压、变频和分配。

变电系统主要包括变电站和变电设备等。

4.配电系统：配电系统用于将变电所输出的超高压输电线路送至用户。

配电系统主要包括配电站、配电设备和配电网等。

二、电力系统的技术分析电力系统的技术分析主要包括电力系统优化、稳定性分析和故障分析等。

1.电力系统优化：电力系统优化是指通过调整电力系统的运行方式、发电厂的组态和负荷的分配等，使得电力系统的运行更加优化和经济。

2.稳定性分析：稳定性分析是指对电力系统的稳定性进行分析，以保证电力系统在各种工作条件下都能够保持稳定运行。

稳定性分析主要有动态稳定性分析和静态稳定性分析两种。

3.故障分析：故障分析是指对电力系统故障的原因、类型和影响进行分析，以便及时排除电力系统的故障，并减少对用户的影响。

三、电力系统的经济分析电力系统的经济分析主要包括电力负荷预测、电价分析和电力市场分析等。

1.电力负荷预测：电力负荷预测是指对电力系统的负荷进行预测，以便为发电厂的发电计划和电力系统的调度提供依据。

电力负荷预测需要考虑天气、季节、经济发展等因素。

2.电价分析：电价分析是指对电力市场的电力价格进行分析，以便为用户选择最优的电力供应商和用电策略。

电价分析需要考虑电力市场的竞争状况和电力需求的变化等因素。

3.电力市场分析：电力市场分析是指对电力市场的结构、运行机制和市场参与者进行分析，以便为电力公司的发展规划和市场调度提供依据。

电力市场分析需要考虑市场竞争、市场监管和市场交易等因素。

电力系统分析复习材料及标准答案

电力系统分析习题集华北电力大学前言本书是在高等学校教材《电力系统稳态分析》和《电力系统暂态分析》多次修改之后而编写的与之相适应的习题集。

电力系统课程是各高等院校、电气工程专业的必修专业课，学好这门课程非常重要，但有很大的难度。

根据国家教委关于国家重点教材的编写要求，为更好地满足目前的教学需要，为培养出大量高质量的电力事业的建设人材，我们编写了这本《电力系统分析习题集》。

力求使该书具有较强的系统性、针对性和可操作性，以便能够使学生扎实的掌握电力系统基本理论知识，同时也能够为广大电力工程技术人员提供必要的基础理论、计算方法，从而更准确地掌握电力系统的运行情况，保证电力系统运行的可靠、优质和经济。

全书内容共分十五章，第一至第六章是《电力系统稳态分析》的习题，第七至第十四章是《电力系统暂态分析》的习题，第十五章是研究生入学考试试题。

本书适用于高等院校的师生、广大电力工程技术人员使用，同时也可作为报考研究生的学习资料。

由于编写的时间短，内容较多，书中难免有缺点、错误，诚恳地希望读者提出批评指正。

目录第一部分电力系统稳态分析第一章电力系统的基本概念第二章电力系统的元件参数及等值电路第三章简单电力系统的计算和分析第四章电力系统潮流的计算机算法第五章电力系统的有功功率和频率调整第六章电力系统的无功功率和电压调整第二部分电力系统暂态分析第七章电力系统故障分析的基本知识第八章同步发电机突然三相短路分析第九章电力系统三相短路的实用计算第十章对称分量法及元件的各序参数和等值电路第十一章不对称故障的分析、计算第十二章电力系统各元件的机电特性第十三章电力系统静态稳定第十四章电力系统暂态稳定第十五章研究生入学考试试题附录第一部分电力系统稳态分析电力系统稳态分析，研究的内容分为两类，一类是电力系统稳态运行状况下的分析与潮流分布计算，另一类是电力系统稳态运行状况的优化和调整。

第一章电力系统的基本概念1-1 什么叫电力系统、电力网及动力系统？电力系统为什么要采用高压输电？1-2 为什么要规定额定电压？电力线、发电机、变压器和用电设备的额定电压是如何确定的？1-3 我国电网的电压等级有哪些？1-4 标出图1-4电力系统中各元件的额定电压。

电力系统分析复习重点内容PPT

LGJ-400/50，400mm2为导线的截面积，50mm2 为钢芯截面积. LGJ-2ⅹ300/50，2为导线分裂数， 300mm2为单根导线的徽信息工程学院
24
2．电抗
每相线路单位长度的电抗x1为 D av x1 0.1445 lg 0.0157 / km r
UN、SN的单位为kV、MVA （3）．励磁电导GT
PFe P0 3 GT 2 10 2 103 s UN UN
（4）．电纳BT
I0 0 0 SN BT s 2 100U N
式中：SN的单位为MVA；UN的单位为kV。
2019/2/19 安徽信息工程学院 8
二、三绕组变压器

某变电所装有一台型号为SFSL1-20000/110,容量比为 100/100/50的三绕组变压器。△PK(1-2)=152.8kW， △PK(3-1)= 52kW ，△PK(2-3)=47kW ， Uk(1-2)%=10.5， Uk(2-3)%=6.5，Uk(3-1)%=18，△P0=50.2kW， I0%=4.1，试求变压器的参数。解：（1）计算各绕组的电阻 ①先对容量较小的绕组有关的短路损耗进行折算，得
SN (23) PK 23 PK SN 3 2 SN (31) PK 31 PK S N3
2
(31) 、 PK K (2 3) 式中： P 为未归算前的短路损耗（ kW）；SN为变压器额定容量(kVA)；SN3 为容量小的绕组容量(kVA)。
2019/2/19
17
（2）计算各绕组电抗 ①各绕组的短路电压为
1 1 0 0 0 U k1 0 U k (12) 0 U k (13) 0 U k (23) 0 10.5 18 6.5 11 2 2 1 1 0 U 0 U 0 Uk 2 0 0 U 6.5 10.5 18 0.5 k (2 3) 0 k (1 2) 0 k (31) 0 2 2 1 1 0 U 0 U 0 Uk3 0 0 U 18 6.5 10.5 7 k (31) 0 k (2 3) 0 k (1 2) 0 2 2

电力系统分析下作业复习课程
