电感式传感器的特点
电感式压力传感器
电感式压力传感器引言电感式压力传感器是一种常用的压力测量设备,广泛应用于工业控制、医疗设备、汽车制造等领域。
本文将介绍电感式压力传感器的工作原理、结构特点以及应用领域等方面内容。
一、工作原理电感式压力传感器利用力传感器的电感变化来测量压力。
当传感器受到外界的压力作用时,弹性元件会发生形变,进而改变电感器的电感值。
因此,通过测量电感值的变化,可以得到与压力相关的电信号。
二、结构特点1. 弹性元件:电感式压力传感器的核心部件是弹性元件,它承受外界压力产生的形变。
常见的弹性元件包括金属薄膜、弹簧等,在不同的应用场景下选择不同的材料和结构。
2. 电感线圈:电感线圈是电感式压力传感器的另一个重要组成部分。
它与弹性元件相连接,并根据弹性元件的形变改变电感值。
通常,电感线圈采用绕制在磁芯上的线圈结构,通过电感线圈的变化,可以间接测量压力。
3. 信号处理电路:电感式压力传感器还包含信号处理电路,用于处理电感线圈输出的电信号。
信号处理电路可以将电感线圈的电信号转换为标准的电压或电流信号,以便用于后续的信号处理和控制。
三、应用领域1. 工业控制:电感式压力传感器广泛应用于工业控制领域,用于测量和控制各种流体的压力。
例如,在液压系统中,电感式压力传感器可以测量和监控液压系统中的压力,并根据实际情况进行自动调节。
2. 汽车制造:电感式压力传感器在汽车制造中发挥着重要作用。
它被用于测量发动机的油压、刹车系统的制动压力等,以保证汽车的正常运行和驾驶安全。
3. 医疗设备:在医疗设备中,电感式压力传感器常被用于测量生物组织的压力。
例如,在血液透析机中,电感式压力传感器能够准确测量透析器内的压力,以保证透析过程的安全和有效性。
4. 其他领域:电感式压力传感器还在航空航天、石油化工等领域得到了广泛应用。
在航空航天领域,电感式压力传感器被用于测量飞机燃料系统、液压系统等的压力;而在石油化工领域,电感式压力传感器能够测量管道内的压力,以保证生产过程的安全性和稳定性。
电感式传感器的特性及应用
电感式传感器的特性及应用电感式传感器是一种通过测量电感值的变化来实现信号的检测和转换的传感器。
它利用了物体与线圈之间的磁场相互作用来实现信号的感知和测量。
电感式传感器具有灵敏度高、响应速度快、质量轻、成本低、结构简单等特点,因此在众多领域得到广泛应用。
首先,电感式传感器的特性主要表现在以下几个方面:1. 灵敏度高:电感式传感器通过测量线圈的电感值来感知外部物体的磁场,具有较高的灵敏度,可以实现对微小磁场变化的检测。
2. 响应速度快:电感式传感器的响应速度较快,可以及时对外部磁场的变化做出响应,实现实时监测和控制。
3. 宽频段:电感式传感器在很大程度上不受频率的限制,可以检测到较宽范围内的磁场信号。
4. 成本较低:由于电感式传感器的结构相对简单,所需材料较少,因此成本相对较低。
其次,电感式传感器具有广泛的应用领域,常见应用如下:1. 位移测量:电感式位移传感器可以通过感应物体与线圈之间的磁场来实现对物体位移的测量。
在机械、汽车、仪表等领域中广泛应用于位移、位置或端点检测等。
2. 速度测量:通过测量转子上的磁场与线圈之间的电感值变化,可以实现转子转速的检测,广泛应用于发电机、电机和机械制造等领域。
3. 流量测量:电感式流量传感器通常通过测量流体通过导体管道时磁场的变化来实现对流速的测量,广泛用于石油、化工、水处理等行业中的流量检测。
4. 重量测量:电感式传感器可通过检测导体中电流的变化来实现对物体重量的测量,广泛应用于电子天平、电子秤等领域。
5. 磁场检测:电感式传感器可感知磁场的强度和方向,广泛应用于磁场地质、磁场测量仪等领域。
6. 位置检测:电感式传感器可以通过检测物体与传感器之间的磁场变化来实现对物体位置的检测,常用于自动控制和机器人定位等领域。
总之,电感式传感器具有较高的灵敏度、响应速度快、结构简单等特点,能够实现对磁场信号的感知和测量。
其应用广泛,包括位移测量、速度测量、流量测量、重量测量、磁场检测、位置检测等领域。
《电感式传感器》课件
电感式传感器的应用领域
介绍电感式传感器在工业、农业、医疗等领域的广 泛应用。
电感式传感器的优缺点分析
分析电感式传感器的优点、缺点以及与其他类型传 感器的比较。
电感式传感器的应用案例
1
电感式传感器在工业领域的应用
案例
电感式传感器在农业领域的应用 案例
2
讲述一个实际案例,介绍电感式传感器 在工业生产中的应用。
介绍电感式传感器按照不同 的特征进行的分类。
电感式传感器的结构与工作原理
电感式传感器的结构
详细解释电感式传感器的内部结 构和组成。
电感式传感器的工作原理
阐述电感式传感器是如何通过测 量磁场来实现检测和转换的。
电感式传感器的特点
列举电感式传感器相对于其他传 感器的优势和特点。
电感式传感器的应用及优缺点
《电感式传感器》PPT课 件
为您带来《电感式传感器》的PPT课件,本课件将全面介绍电感式传感器的概 述、结构与工作原理、应用及优缺点、应用案例、未来发展趋势等内容。
概述
传感器的定义
介绍传感器的定义以及在技 术领域中的关键作用。
电感式传感器的作用
说明电感式传感器在各个行 业中的重要作用。
电感式传感器的分类
以一个具体的场景,说明电感式传感器 在农业领域中的应用价值。
电感式传感器的未来发展趋势
1 电感式传感器的现状和发展趋势
描述电感式传感器目前的研究状况以及未来的发展趋势。
2 展望电感式传感器的发展前景
展望电感式传感器在未来的应用领域和发展前景。
总结
电感式传感器的重要性
总结电感式传感器在各个领域中的重要作用。
发展趋势展望
回顾并展望电感式传感器的未来发展趋势。
第六章-自感式传感器
L0
L10
L20
m
0W
2
mr
rc
l2 c
l2
k1
k2
m0W 2mr rc2
l2
综上所述,螺管式自感传感器的特点: ①结构简单,制造装配容易; ②由于空气间隙大,磁路的磁阻高,因此灵敏度低 ,但线性范围大; ③由于磁路大部分为空气,易受外部磁场干扰; ④由于磁阻高,为了达到某一自感量,需要的线圈 匝数多,因而线圈分布电容大; ⑤要求线圈框架尺寸和形状必须稳定,否则影响其 线性和稳定性。
2
3
(2)单线圈是忽略
0
以上高次项,差动式是忽略
0
以上偶次项,
因此差动式自感式传感器线性度得到明显改善。
*另一种形式: Π型
6 自感式传感器
6.1 工作原理 6.2 变气隙式自感传感器 6.3 变面积式自感传感器 6.4 螺线管式自感传感器 6.5 自感式传感器测量电路 6.6 自感式传感器应用举例
第6章 电感式传感器
电感式传感器是建立在电磁感应基础上,利用 线圈自感或互感的改变来实现测量的一种装置。它 可对直线位移和角位移进行直接测量,也可通过一 定的敏感元件把振动、压力、应变、流量等转换成 位移量而进行测量。通常可由下列方法使线圈的电 感变化:
(1)改变几何形状; (2)改变磁路的磁阻; (3)改变磁芯材料的导磁率; (4)改变一组线圈的两部分或几部分间的耦合度。
1. 交流电桥 2. 变压器电桥 3. 自感传感器的灵敏度
(一)交流电桥式测量电路
分析:
• 衔铁在初始位置时,电桥平衡
L1
L2
L0
W 2m0S 20
• 若衔铁上移,则:
1 0 ,2 0

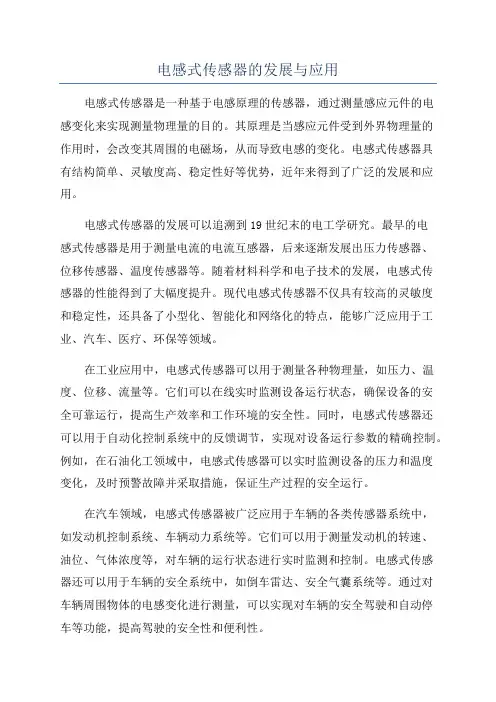

电感式传感器的发展与应用
电感式传感器的发展与应用电感式传感器是一种基于电感原理的传感器,通过测量感应元件的电感变化来实现测量物理量的目的。
其原理是当感应元件受到外界物理量的作用时,会改变其周围的电磁场,从而导致电感的变化。
电感式传感器具有结构简单、灵敏度高、稳定性好等优势,近年来得到了广泛的发展和应用。
电感式传感器的发展可以追溯到19世纪末的电工学研究。
最早的电感式传感器是用于测量电流的电流互感器,后来逐渐发展出压力传感器、位移传感器、温度传感器等。
随着材料科学和电子技术的发展,电感式传感器的性能得到了大幅度提升。
现代电感式传感器不仅具有较高的灵敏度和稳定性,还具备了小型化、智能化和网络化的特点,能够广泛应用于工业、汽车、医疗、环保等领域。
在工业应用中,电感式传感器可以用于测量各种物理量,如压力、温度、位移、流量等。
它们可以在线实时监测设备运行状态,确保设备的安全可靠运行,提高生产效率和工作环境的安全性。
同时,电感式传感器还可以用于自动化控制系统中的反馈调节,实现对设备运行参数的精确控制。
例如,在石油化工领域中,电感式传感器可以实时监测设备的压力和温度变化,及时预警故障并采取措施,保证生产过程的安全运行。
在汽车领域,电感式传感器被广泛应用于车辆的各类传感器系统中,如发动机控制系统、车辆动力系统等。
它们可以用于测量发动机的转速、油位、气体浓度等,对车辆的运行状态进行实时监测和控制。
电感式传感器还可以用于车辆的安全系统中,如倒车雷达、安全气囊系统等。
通过对车辆周围物体的电感变化进行测量,可以实现对车辆的安全驾驶和自动停车等功能,提高驾驶的安全性和便利性。
在医疗领域,电感式传感器可以用于测量人体的各类生理参数,如心率、血压、呼吸率等。
通过对感应元件的电感变化进行监测,可以实时获取患者的生理数据,并通过数据处理和分析,帮助医生进行临床诊断和治疗。
电感式传感器的小型化特点使得其可以嵌入到医疗器械中,如植入式心脏起搏器、药物泵等,实现对患者的长期监护和治疗,提高医疗质量和效率。
传感器原理及应用-第4章-4.1变磁阻式电感传感器
§4.1 变磁阻式电感传感器
一、变磁阻式传感器工作原理
变磁阻式传感器即自感式电感传感器:
利用线圈自感量的变化来实现测量的。
铁芯
传感器结构:线圈、铁芯和衔铁三部
线圈
分组成。
工作原理:铁芯和衔铁由导磁材料如
硅钢片或坡莫合金制成,在铁芯和衔铁之间 衔铁 有气隙,气隙厚度为δ,传感器的运动部分
与衔铁相连。当被测量变化时,使衔铁产生
3
差动变
2 截面式
4
§4.1 变磁阻式电感传感器
一、变磁阻式传感器工作原理 二、变磁阻式传感器基本类型 三、变截面式自感传感器输出特性 四、变间隙式自感传感器输出特性 五、差动式自感传感器 六、自感式传感器的等效电路 七、自感式传感器的测量电路
§4.1 变磁阻式电感传感器
六、自感式传感器的等效电路
L U L2
~
I
C
U
Z1
2
A
U 2
Z2
U 0
D
B
U o
Z2 Z1 Z1 Z2
U 2
Z Z
U 2
L U L2
当衔铁上下移动相同距 离时,电桥输出电压大小相 等而相位相反。
§4.1 变磁阻式电感传感器
七、自感式传感器的测量电路
2、变压器式交流电桥
§4.1 变磁阻式电感传感器
§4.1 变磁阻式电感传感器
五、差动式自感传感器
三种基本类型: 在实际使用中,常采用两个相同的传感线
圈共用一个衔铁,构成差动式自感传感器。
44
3
差动结构的特点:
(1)改善线性、提高灵敏度外;
(2)补偿温度变化、电源频率变化等的 影响,从而减少了外界影响造成的误差。
电感式接近传感器原理
电感式接近传感器原理
电感式接近传感器利用电感原理来检测物体的接近情况。
其工作原理是通过测量电感元件的电感值来判断物体是否接近。
电感是指当电流通过导线时,会产生磁场。
根据法拉第电磁感应定律,当一个物体靠近电感元件时,由于物体的存在会改变电感元件的磁场分布,从而改变电感值。
因此,我们可以通过测量电感值的变化来确定物体的接近程度。
电感式接近传感器的电感元件通常采用线圈或螺线管的形式。
当物体接近传感器时,电感元件中的磁场会产生变化,从而导致电感值的变化。
传感器会通过测量电感元件两端的电感值来判断物体的位置。
电感式接近传感器具有以下一些特点:
1. 非接触式检测:传感器工作时无需与物体直接接触,可实现非磨损、无接触的测量。
2. 高精度测量:采用电感原理测量物体的接近情况,测量结果较为准确。
3. 反应速度快:由于电感元件与物体之间无物理接触,传感器的响应速度较快。
4. 抗干扰能力强:电感式接近传感器对环境中的干扰较为稳定,能够稳定地工作在复杂的工业环境中。
总之,电感式接近传感器通过测量电感元件的电感值来判断物体的接近情况,具有非接触式检测、高精度测量、快速响应和强抗干扰能力等特点。
电感式传感器
2
3
......
L0 0 0 0
忽略高次项:
L 1
L 0
0
K
L
L 0
0
衔铁上移 , 0
L 2
L2
L 0
AN 2 0
2
0
0
AN
2
2
0
L0 0
当 1 时, 0
2
3
L2 L0
0
0
0
......
忽略高次项: L2
L0
0
4.1.3 差动式自感传感器
变气隙型差动式自感传感器
衔铁下移:
AN 2
L 0
1 2( )
0
AN 2
L 0
2 2( ) 0
L 1
L 1
0
0
0
2
0
3
......
L 2
L 1
0
0
0
2
0
3
......
L
L 2
L 1
2L
0 0
0
3
0
5
......
L L0
L L
的特性曲线。说明:电桥 25
输出电压的大小与衔铁的 0
位移量Δδ有关,相位与 25
衔铁的移动方向有关。若 50
设衔铁向上移动Δδ为负,
75
则U0为负;衔铁向下移 动Δδ为正,则U0为正,
100
相位差180°。
Ⅰ
Ⅱ
1
2
4
-Δ lδ Δ lδ 3
1 2 3 4 lδ/mm
2、变压器式交流电桥
电桥两臂Z1、Z2为传感器线圈阻抗 I
四种压力传感器的基本工作原理及特点
四种压力传感器的基本工作原理及特点四种压力传感器的基本工作原理及特点一:电阻应变式传感器一:电阻应变式传感器1 1电阻应变式传感器定义被测的动态压力作用在弹性敏感元件上,被测的动态压力作用在弹性敏感元件上,使它产生变形,使它产生变形,在其变形的部位粘贴有电阻应变片,电阻应变片感受动态压力的变化,电阻应变片感受动态压力的变化,按这种原理设计的传感器称按这种原理设计的传感器称为电阻应变式压力传感器。
为电阻应变式压力传感器。
1.2 电阻应变式传感器的工作原理电阻应变式传感器所粘贴的金属电阻应变片主要有丝式应变片与箔式应变片。
箔式应变片是以厚度为0.002——0.008mm 的金属箔片作为敏感栅材料,,箔栅宽度为0.003——0.008mm 。
丝式应变片是由一根具有高电阻系数的电阻丝(直径0.015--0.05mm),平行地排成栅形(一般2——40条),电阻值60——200 Ω,通常为120 Ω,牢贴在薄纸片上,电阻纸两端焊有引出线,表面覆一层薄纸,即制成了纸基的电阻丝式应变片。
制成了纸基的电阻丝式应变片。
测量时,测量时,用特制的胶水将金属电阻应变片粘贴于待测的弹性敏感元件表面上,待测的弹性敏感元件表面上,弹性敏感元件随着动态压力而产生变形时,弹性敏感元件随着动态压力而产生变形时,弹性敏感元件随着动态压力而产生变形时,电阻片电阻片也跟随变形。
如下图所示。
B 为栅宽,L 为基长。
为基长。
材料的电阻变化率由下式决定:材料的电阻变化率由下式决定:d d d R A R A r r=+ (1) 式中;式中;R —材料电阻由材料力学知识得;由材料力学知识得; [(12)(12)]dRR C K m m e e =++-= (2) K —金属电阻应变片的敏感度系数式中K 对于确定购金属材料在一定的范围内为一常数,将微分dR 、dL 改写成增量ΔR 、ΔL,可得可得 R L K K R Le D D == (3) 由式(2)可知,可知,当弹性敏感元件受到动态压力作用后随之产生相应的变形当弹性敏感元件受到动态压力作用后随之产生相应的变形ε,而形应变值可由丝式应变片或箔式应变片测出,从而得到了ΔR 的变化,也就得到了动态压力的变化,基于这种应变效应的原理实现了动态压力的测量。
电感式传感器知识点总结
电感式传感器知识点总结一、工作原理电感式传感器的工作原理基于电感的变化。
当一个金属线圈(或线圈系列)受到外部磁场作用时,其自感系数会发生变化,从而导致线圈中感应出感应电动势。
通过测量感应电动势的大小,即可实现对外部磁场的检测。
当测量目标物体靠近线圈时,会影响线圈中的磁感应强度,从而改变线圈的自感系数,进而产生感应电动势的变化,通过测量这个变化来确定物体的位置、距离等信息。
二、结构和类型电感式传感器的结构一般由金属线圈、信号处理电路和外壳组成。
根据用途和传感原理的不同,电感式传感器可以分为许多不同的类型,如接近开关、接近传感器、非接触位移传感器、金属检测传感器等。
其中,接近开关主要用于检测金属物体的接近与开关动作;接近传感器主要用于检测金属物体的接近与开关量输出;非接触位移传感器主要用于测量目标物体的位移、距离、速度等信息;金属检测传感器主要用于检测金属物体的存在。
三、应用领域电感式传感器广泛应用于工业自动化领域,如生产线上对零部件的检测、位置的控制等;汽车电子领域,如车辆的空调压力传感、发动机转速测量等;航空航天领域,如飞机的起落架位置控制、发动机工作状态监测等;医疗器械领域,如心脏起搏器的位置监测、血压计的测量等。
四、优缺点电感式传感器具有许多优点,如结构简单、耐高温、寿命长、不受污染等,但也存在一些缺点,如受外部磁场影响、线圈寿命受限、精度受限等。
因此在实际应用中需要根据具体情况选择适合的传感器类型。
电感式传感器作为一种重要的传感器类型,在工业控制和自动化领域具有重要的应用价值。
随着科技的不断进步和应用领域的不断拓展,电感式传感器将会得到更广泛的应用,并且在性能和精度上得到进一步提高。
04电感式传感器
三、电感式传感器的应用
2.力和压力测量
图2-41是差动变压器式力传感器。当力作用于传感器时,弹 性元件产生变形,从而导致衔铁相对线圈移动。线圈电感的 变化通过测最电路转换为输出电压,其大小反映了受力的大 小。
三、电感式传感器的应用
2.力和压力测量
差动变压器与膜片、膜盒和弹簧管等相结合,可以组成压力 传感器。图2-42是微压力传感器结构示意图。在无压力作用 时,膜盒在初始状态,与膜盒连接的衔铁位于差动变压器线 圈的中心。当压力输入膜盒后,膜盒的自由端产生位移并带 动衔铁移动,差动变压器产生一正比于压力的输出电压
二、差动变压器式传感器
1.工作原理
零点残余电动势的存在,使得传感器的输出特性在零点附近 不灵敏,给测量带来误差,此值的大小是衡量差动变压器性 能好坏的重要指标
二、差动变压器式传感器
1.工作原理
为了减小零点残余电动势可采取以下方法: ①尽可能保证传感器几何尺寸、线圈电气参数和磁路的对称。 磁性材料要经过处理,消除内部的残余应力,使其性能均匀 稳定。 ②选用合适的测量电路,如采用相敏整流电路,既可判别衔 铁移动方向又可改善输出特性,减小零点残余电动势。
它的主要缺点是响应较慢,不宜于快速动态测量,而且传 感器的分辨率与测量范围有关,测量范嗣大.分辨率低:反之 则高。
第三节、电感式传感器
电感式传感器种类很多,一般分为自感式和互感式两大类。 人们习惯上讲电感式传感器通常指自感式传感器,而互感式传 感器由于是利用变压器原理,又往往做成差动式,故常称为差 动变压器式传感器。因为电涡流也是一种电磁感应现象,所以 也将电涡流传感器列入本节。
三、电感式传感器的应用
3.振动和加速度的测量
图2-43为测量振动与加速度的电感传感器结构图,衔铁受振 动和加速度的作用,使弹簧受力变形,与弹簧连接的衔铁的 位移大小反映了振动的幅度和频率以及加速度的大小电压
第2章位移检测传感器之电感式
根据鼓励频率不同分为
高频反射式涡流传感器 — 自感型 低频透射式涡流传感器 — 互感型
(三)涡流式位移传感器
➢ 涡流旳大小与金属体旳电阻率ρ、磁导率μ、 厚度t以及线圈与金属体旳距离x、线圈旳鼓励 电流强度i,角频率ω等有关。假如固定其中某 些参数,就能由电涡流旳大小测量出另外某些 参数。
➢ 涡流位移传感器在金属体上产生旳涡流,其渗 透深度与传感器线圈旳鼓励电流旳频率有关, 所以涡流位移传感器主要分为高频反射和低频 透射两类,前者应用较广泛。
L
L0
L
N 20S0 2(0
)
L0
1
0
变气隙型自感传感器
当Δδ/δ0<<1时:
L
L0
L
L0 1
0
0
2
0
3
可求得电感增量ΔL和相对增量ΔL/L0旳体现式,即
L
L0
0
1
0
0
2
L L0
0
1
0
0
2
对上式作线性处理,即忽视高次项后,可得
差动变压器式位移传感器
互感位移传感器常采用差动形式,即两个二次 线圈采用差动接法,故又称为差动变压器式位 移传感器。
➢差动变压器式位移传感器有变隙式、变面积式和 螺管式等。
非电量测量中,应用最多旳是螺管式差动变压器, 它能够测量范围内旳机械位移,并具有测量精度高、 敏捷度高、构造简朴、性能可靠等优点
1. 工作原理与构造
一般气隙旳磁阻远不小于铁芯和衔铁旳磁阻 2 l 0S0 S
则Rm
2 0 s0
L N 2 N 20s0
Rm
2
1. 工作原理与构造
L N 2 N 20s0
电感式传感器的特点是什么
电感式传感器的特点
(1)结构简单,传感器无活动电触点,因此工作可靠寿命长。
(2)灵敏度和分辨力高,能测出0.01微米的位移变化。
传感器的输出信号强,电压灵敏度一般每毫米的位移可达数百毫伏的输出。
(3)线性度和重复性都比较好,在一定位移范围(几十微米至数毫米)内,传感器非线性误差可达0.05%~0.1%。
同时,这种传感器能实现信息的远距离传输、记录、显示和控制,它在工业自动控制系统中广泛被采用。
但不足的是,它有频率响应较低,不宜快速动态测控等缺点。
电感式传感器种类很多,常见的有自感式,互感式和涡流式三种。
第3章电感式传感器
第3章电感式传感器本章要点:电感式传感器的概念、原理、种类、特性及用途变磁阻式传感器的结构、原理及应用差动变压器式传感器的结构、原理及应用电涡流式传感器的结构、原理及应用概述电感式传感器(inductance type transducer)是利用电磁感应原理将被测非电量如位移、压力、流量、振动等转换成线圈自感量L或互感量M的转变,再由测量电路转换为电压或电流的转变量输出的一种传感器。
由铁心和线圈组成的将直线或角位移的转变转换为线圈电感量转变的传感器,又称电感式位移传感器。
这种传感器的线圈匝数和材料导磁系数都是必然的,其电感量的转变是由于位移输入量致使线圈磁路的几何尺寸转变而引发的。
当把线圈接入测量电路并接通鼓励电源时,就可取得正比于位移输入量的电压或电流输出。
依照工作原理的不同,电感式传感器可分为变磁阻式传感器(variable reluctive transducer)、变压器式传感器(transformer type transducer )和电涡流式传感器(eddy current type transducer)等种类。
外形如彩图3、彩图3-1及彩图3-2所示。
电感式传感器有以下特点:工作靠得住,寿命长;灵敏度高,分辨率高(位移转变μm,角度转变’’);测量精度高,线性好(非线性误差可达%%);性能稳固,重复性好。
电感式传感器的要紧缺点是灵敏度、线性度和测量范围彼此制约,存在交流零位信号,传感器自身频率响应低,不适用于高频动态测量。
电感式传感器要紧用于位移测量和能够转换成位移转变的机械量(如力、张力、压力、压差、加速度、振动、应变、流量、厚度、液位、比重、转矩等)的测量。
这种传感器能实现信息的远距离传输、记录、显示和操纵,在工业自动操纵系统中被普遍采纳。
在实际应用中,这三种传感器多制成差动式,以便提高线性度和减小电磁吸力所造成的附加误差。
带有模拟输出的电感式接近传感器是一种测量式操纵位置误差的电子信号发生器,其用途超级普遍。
第3章 电感式传感器
第3章 电感式传感器
Rm RF Rδ
l1 l 2 2 2 1S1 2 S2 0 S 0 S
ll —— 磁通通过铁芯的长度(m); Sl —— 铁芯横截面积(m2);
1 —— 铁芯材料的导磁率(H/m)
l2 —— 磁通通过衔铁的长度(m);
S2 —— 衔铁横截面积(m2);
1. 结构和工作原理 2. 输出特性
3. 测量电路
17
第3章 电感式传感器
1.结构和工作原理
变气隙厚度式差动结构
变面积式差动结构
螺管式差动结构
以变气隙厚度式差动电感传感器为例: 初始状态时,衔铁位于中间位臵,两边空隙相等。因此,两只电感线 圈的电感量相等,电桥输出为0,即电桥处于平衡状态。 当衔铁偏离中间位臵向上或向下移动时,造成两边气隙不一样,使两 只电感线圈的电感量一增一减(变化量相等),电桥不平衡。电桥输出电 压的大小与衔铁移动的大小成比例,其相位则与衔铁移动量的方向有关。 向下、向上移动同样位移,输出电压幅值相等相位相差180º 。因此,只要能 测量出输出电压的大小和相位,就可以决定衔铁位移的大小和方向。
灵敏度
L L0 KL x a
13
第3章 电感式传感器
五、螺管插铁型电感传感器
结构:一个螺管线圈内套入一个活动 的柱型衔铁,就构成了螺管型电感传感器。 (开磁路) 工作原理:螺管型电感传感器是基于 线圈激励的磁通路径因活动的柱型衔铁的 插入深度不同,其磁阻发生变化,从而使 线圈电感量产生了改变。在一定范围内, 线圈电感量与衔铁位移量(衔铁插入深度) 有对应关系。
2
3.2 差动变压器式传感器(互感)
第3章 电感式传感器
3.1 电感式传感器
一文读懂电感式传感器
一文读懂电感式传感器电感式传感器被大量应用在各行各业。
特别是机床行业,以及汽车制造等行业更是应用广泛。
电感式传感器利用电磁感应原理将被测非电量转换成线圈自感系数或互感系数的变化,再由测量电路转换为电压或电流的变化量输出,这种装置称为电感式传感器。
电感式传感器是利用线圈自感或互感的改变来实现测量的一种装置。
通常由振荡器、开关电路及放大输出电路三大部分组成。
其结构简单,无活动电触点,工作寿命长。
而且灵敏度和分辨力高,输出信号强。
线性度和重复性都比较好,能实现信息的远距离传输、记录、显示和控制。
可以测量位移、振动、压力、流量、比重等参数。
电感式传感器的核心部分是可变的自感或互感,在将被测量转换成线圈自感或互感的变化时,一般要利用磁场作为媒介或利用铁磁体的某些现象。
这类传感器的主要特征是具有电感绕组。
电感式传感器的特点(1)结构简单:没有活动的电触点,寿命长。
(2)灵敏度高:输出信号强,电压灵敏度每毫米能达到上百毫伏。
(3)分辨率大:能感受微小的机械位移与微小的角度变化。
(4)重复性与线性度好:在一定位移范围内,输出特性的线性度好,输出稳定。
(5)电感式传感器的缺点是存在交流零位信号,不适宜进行高频动态测量。
电感式传感器的类型电感式传感器可分为自感式传感器、差动变压式传感器和电涡流传感器三种类型。
自感式传感器1、自感式传感器的结构自感式传感器由线圈、铁芯和衔铁三部分组成。
铁芯与衔铁由硅钢片或坡莫合金等导磁材料制成。
自感式传感器结构图2、自感式传感器的工作原理自感式传感器是把被测量变化转换成自感L的变化,通过一定的转换电路转换成电压或电流输出。
传感器在使用时,其运动部分与动铁心(衔铁)相连,当动铁芯移动时,铁芯与衔铁间的气隙厚度δ发生改变,引起磁路磁阻变化,导致线圈电感值发生改变,只要测量电感量的变化,就能确定动铁芯的位移量的大小和方向。
自感式传感器的工作原理示意图当线圈匝数N为常数时,电感L仅仅是磁路中磁阻的函数,只要改变δ或S均可导致电感变化。
电感式传感器在智能家居中的应用研究
电感式传感器在智能家居中的应用研究智能家居是指通过物联网和智能技术实现居住环境的自动化、智能化管理的一种新型住宅形态。
其中,传感器是智能家居的重要组成部分,通过感知、监测环境和物体的信息,实现对家居设备的控制和管理。
电感式传感器作为其中一种重要的传感器类型,在智能家居中发挥着关键作用。
本文将对电感式传感器在智能家居中的应用进行研究。
一、电感式传感器的基本原理与特点电感式传感器是一种基于电感现象进行测量和检测的传感器。
其基本原理是利用电路中感应电动势的变化来实现对被测物理量的测量和监测。
电感式传感器的工作原理分为两种类型:接近式电感传感器和远程式电感传感器。
接近式电感传感器通过较小的感应距离来感知物体的存在和位置,远程式电感传感器则允许较大的感应距离和更强的穿透力。
电感式传感器具有许多优点,使其在智能家居中得到广泛应用。
首先,电感式传感器具有高精度和高灵敏度,能够对微小的物理量变化进行检测。
其次,电感式传感器具有良好的线性性能和稳定性,能够提供稳定可靠的测量数据。
此外,电感式传感器具有较高的抗干扰能力,能够抵抗外界电磁场的干扰。
最后,电感式传感器体积小、功耗低,可方便嵌入各种智能家居设备中。
二、电感式传感器在智能家居中的应用1. 安防监测智能家居的一个重要应用领域是安全监测和警报系统。
电感式传感器可以用于检测家居内外是否有人体存在,以实现智能家居的安防功能。
例如,将电感式传感器安装在门窗上,当门窗打开或关闭时,传感器可以感知到磁场的变化,进而触发报警系统,保障家庭成员的安全。
2. 智能照明控制电感式传感器在智能家居中还可用于照明控制。
传感器可以感知到人体的接近,并根据人体的位置和行动来控制灯光的亮度和开关。
当有人进入房间时,电感式传感器反应迅速,点亮灯光,提供良好的照明效果;当人体离开房间时,电感式传感器自动关闭灯光,以节约能源。
3. 温湿度控制电感式传感器还可用于智能家居的温湿度控制系统。
通过感知环境温湿度的变化,电感式传感器可以将这些数据传输给智能控制器,控制室内温湿度的调节。
