一、半导体物理知识大纲核心知识单元 A：半导体电子状态与能级（课程基础——掌握物理概念与物理过程、是后面知识的基础）半导体中的电子状态（第 1 章）半导体中的杂质和缺陷能级（第 2 章）核心知识单元 B：半导体载流子统计分布与输运（课程重点——掌握物理概念、掌握物理过程的分析方法、相关参数的计算方法）半导体中载流子的统计分布（第 3 章）半导体的导电性（第 4 章）非平衡载流子（第 5 章）核心知识单元 C：半导体的基本效应（物理效应与应用——掌握各种半导体物理效应、分析其产生的物理机理、掌握具体的应用）半导体光学性质（第10 章）半导体热电性质（第11 章）半导体磁和压阻效应（第12 章）二、半导体物理知识点和考点总结第一章半导体中的电子状态本章各节内容提要：本章主要讨论半导体中电子的运动状态。
主要介绍了半导体的几种常见晶体结构，半导体中能带的形成，半导体中电子的状态和能带特点，在讲解半导体中电子的运动时，引入了有效质量的概念。
阐述本征半导体的导电机构，引入了空穴散射的概念。
最后，介绍了Si、Ge 和 GaAs 的能带结构。
在 1.1 节，半导体的几种常见晶体结构及结合性质。
（重点掌握）在 1.2 节，为了深入理解能带的形成，介绍了电子的共有化运动。
介绍半导体中电子的状态和能带特点，并对导体、半导体和绝缘体的能带进行比较，在此基础上引入本征激发的概念。
（重点掌握）在 1.3 节，引入有效质量的概念。
讨论半导体中电子的平均速度和加速度。
（重点掌握）在1.4 节，阐述本征半导体的导电机构，由此引入了空穴散射的概念，得到空穴的特点。
（重点掌握）在 1.5 节，介绍回旋共振测试有效质量的原理和方法。
（理解即可）在 1.6 节，介绍 Si 、Ge 的能带结构。
（掌握能带结构特征）在 1.7 节，介绍Ⅲ -Ⅴ族化合物的能带结构，主要了解GaAs 的能带结构。
（掌握能带结构特征）本章重难点：重点：1、半导体硅、锗的晶体结构（金刚石型结构）及其特点；三五族化合物半导体的闪锌矿型结构及其特点。
半导体物理复习资料
第一章 半导体中的电子状态1.导体、半导体、绝缘体的划分：Ⅰ导体内部存在部分充满的能带，在电场作用下形成电流；Ⅱ绝缘体内部不存在部分充满的能带，在电场作用下无电流产生； Ⅲ半导体的价带是完全充满的，但与之上面靠近的能带间的能隙很小，电子易被激发到上面的能带，使这两个能带都变成部分充满，使固体导电。
2.电子的有效质量是*n m ，空穴的有效质量是*p m ；**np m m -=，电量等值反号，波矢k 与电子相同 能带底电子的有效质量是正值，能带顶电子的有效质量是负值。
能带底空穴的有效质量是负值，能带顶空穴的有效质量是正值。
3.半导体中电子所受的外力dtdkh f ⋅=的计算。
4.引进有效质量的意义：概括了半导体内部势场的作用，使得在解决半导体中电子在外力作用下的运动规律时，可以不涉及半导体内部势场的作用。
第二章 半导体中杂质和缺陷能级1.施主能级：被施主杂质束缚的电子的能量状态称为施主能级E D ；施主能级很接近于导带底；受主能级：被受主杂质束缚的空穴的能量状态称为受主能级E A ；受主能级很接近于价带顶。
施主能级图 受主能级图2.浅能级杂质：杂质的电离能远小于本征半导体禁带宽度的杂质，电离后向相应的能带提供电子或空穴。
深能级杂质：能级位于禁带中央位置附近，距离相应允带差值较大。
深能级杂质起复合中心、陷阱作用；浅能级杂质起施主、受主作用。
3.杂质的补偿作用：半导体中同时含有施主和受主杂质，施主和受主先相互抵消，剩余的杂质发生电离。
在Ⅲ-Ⅴ族半导体中(Ga-As )掺入Ⅳ族杂质原子(Si )，Si 为两性杂质，既可作施主，亦可作受主。
设315100.1-⨯=cm N A ，316101.1-⨯=cm N D ；则316100.1-⨯=-=cm N N n A D 由p n n i ⋅=2，可得p 值；①p n ≈时，近似认为本征半导体，i F E E =；②p n μμ=时，本征电导p n σσ=； p n >>时，杂质能级靠近导带底；第三章 半导体中载流子的统计分布1.费米分布函数(简并半导体)⎪⎪⎭⎫ ⎝⎛⋅-+=Tk E E E f F 0exp 11)((本征)；⎪⎪⎭⎫ ⎝⎛⋅-+=T k E E E f F 0exp 2111)((杂质)；玻尔兹曼分布函数(非简并半导体) ⎪⎪⎭⎫ ⎝⎛⋅-=T k E A E f B0exp )(；2.费米能级：TF N F E ⎪⎭⎫⎝⎛∂∂==μ；系统处于热平衡状态，也不对外界做功的情况下，系统中增加一个电子所引起系统自由能的变化，等于系统的化学势，也就是等于系统的费米能级。
半导体物理总复习
隧道效应
单独的N型和P型半导体是电中性的,当这两 对于P型半导体和N型半导体结合面附近 种半导体结合形成PN结时，将在N型半导体和P 的电离施主和电离受主所带电荷称为空间电 型半导体的结合面上形成如下物理过程: 荷，它们所在的区域称为空间电荷区。 在空间电荷区，由于缺少多子，所以也 因浓度差 称耗尽层。 多子的扩散运动 由杂质离子形成空间电荷区 空间电荷区形成内建电场 内建电场促使少子漂移 内建电场阻止多子扩散
本征半导体： 不含杂质且结构非常完整的单晶半导体。 本征激发： 共价键上的电子激发成为准自由电子，亦即价带电子吸收能量被激发到 导带成为导带电子的过程，称为本征激发
有效质量的特点
决定于材料； E ② mn*只在能带极值附近有意义; ③ mn*可正可负; 在能带底部附近，E(k)曲线开口向上，d2E/dk2>0， mn*>0; 0 在能带顶部附近，E(k)曲线开口向下， 1/2 v a d2E/dk2<0， mn*<0; ④ mn*大小与能带宽窄有关; 0 内层:能带窄, d2E/dk2小, mn*大； 外层:能带宽, d2E/dk2大, mn*小. mn 因而，外层电子在外力作用下可以获得 + * 较大的加速度。 ⑤ 对于带顶和带底的电子,有效质量恒定。 0
本征区
● 饱和电离区的确定
载流子浓度随温度、掺杂浓度的变化规律 费米能级位置随温度、掺杂浓度的变化情况
图3-3、3-7、3-10、3-11、3-13、3-14、3-15
第四章
一、电导率、迁移率、电导率和平均自由 时间的关系 二、载流子的散射
1.电离杂质的散射：低温、掺杂浓度高 2.晶格散射：高温、掺杂浓度低
高度补偿：若施主杂质浓度与受主杂质浓度相差不大或二者相等，则不能提 供电子或空穴，这种情况称为杂质的高等补偿。
半导体物理学复习
1、 金刚石结构
半导体中的电子状态
原子在晶胞中的排列情况是：8 个原子位于立方体的 8 个角顶上，6 个原 子位于 6 个面中心处，晶胞内部有四个原子。
1、在室温下 Si 的晶格常数 a=5.43A; Ge 的晶格常数 a=5.66A，分别计算单位体积内 硅、锗的原子个数。 2、 分别计算 Si （100） ， （110） ， （111） 面每平方厘米内的原子个数， 即原子面密度 （提 示：先画出各晶面内原子的位置和分布图） 。 3、计算硅<100>, <110>和〈111〉晶向上单位长度内的原子数，即原子线密度。 解： 1、Si： N Si Ge： N Ge
3、n 型半导体载流子浓度
ND E - ED 1 + 2 exp( F ) k0T ① 低温弱电离区：当温度很低时，大部分施主杂质被电子占据，只有少数杂质电离，使少量电 E - EF ND + )= = nD 子进入导带，称作低温弱电离： n0 = N C exp( - C E E k0T F 1 + 2 exp( - D ) k0T 1/ 2 1/ 2 N D NC EC ED N D NC ΔED EC + ED k0T ND exp( )= exp( ) 得到： EF = + ln( ) n0 = 2 2k0T 2 2k0T 2 2 2 NC N C exp(
8
a
3
8 4.99 10 28 m 3 10 3 (5.43 10 )
2、{1 0
{1 1
{1 1
3、<100>:
<110>:
<111>:
8 4.4 10 28 m 3 10 3 a (5.66 10 ) 1 14 2 4 2 0} : 6.78 10 14 atom / cm 2 2 2 8 2 a a (5.43 10 ) 1 1 2 4 2 4 2 4 9.59 10 14 atom / cm 2 0} : 2a a 2a 2 1 1 4 2 2 4 4 2 1} : 7.83 10 14 atom / cm 2 2 3 3a a 2a 2 1 2 1 2 1 1.84 10 7 cm 1 8 a a 5.43 10 1 2 1 2 1.41 2 2.6 10 7cm 1 8 5 . 43 10 2a 2a 1 1 2 2 1.15 2 2.1 10 7cm 1 8 5.43 10 3a 3a
半导体物理复习资料全
第一章 半导体中的电子状态1. 如何表示晶胞中的几何元素？规定以阵胞的基矢群为坐标轴，即以阵胞的三个棱为坐标轴，并且以各自的棱长为单位，也称晶轴。
2. 什么是倒易点阵（倒格矢）？为什么要引入倒易点阵的概念？它有哪些基本性质？ 倒格子： 2311232()a a b a a a π⨯=⋅⨯3122312()a a b a a a π⨯=⋅⨯1233122()a a b a a a π⨯=⋅⨯倒格子空间实际上是波矢空间，用它可很方便地将周期性函数展开为傅里叶级数，而傅里叶级数是研究周期性函数的基本数学工具。
3. 波尔的氢原子理论基本假设是什么？（1）原子只能处在一系列不连续的稳定状态。
处在这些稳定状态的原子不辐射。
（2）原子吸收或发射光子的频率必须满足。
（3）电子与核之间的相互作用力主要是库仑力，万有引力相对很小，可忽略不计。
（4）电子轨道角动量满足：h m vr nn π== 1,2,3,24. 波尔氢原子理论基本结论是什么？ （1） 电子轨道方程：0224πεe r mv = （2） 电子第n 个无辐射轨道半径为：2022meh n r n πε= （3） 电子在第n 个无辐射轨道大巷的能量为：222042821hn me mv E n n ε== 5. 晶体中的电子状态与孤立原子中的电子状态有哪些不同？（1）与孤立原子不同，由于电子壳层的交迭，晶体中的电子不再属于某个原子，使得电子在整个晶体中运动，这样的运动称为电子共有化运动，这种运动只能在相似壳间进行，也只有在最外层的电子共有化运动才最为显著。
（2）孤立原子钟的电子运动状态由四个量子数决定，用非连续的能级描述电子的能量状态，在晶体中由于电子共有化运动使能级分裂为而成能带，用准连续的能带来描述电子的运动状态。
6. 硅、锗原子的电子结构特点是什么？硅电子排布：2262233221p s p s s锗电子排布：22106262244333221p s d p s p s s价电子有四个：2个s 电子，2个p 电子。

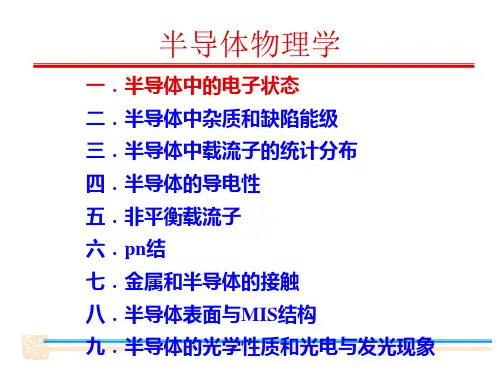

半导体物理学期末总复习.ppt
P型半导体
P型半导体
杂质的补偿作用
▪ 半导体中同时存在施主和受主杂质时，半 导体是N型还是P型由杂质的浓度差决定
▪ 半导体中净杂质浓度称为有效杂质浓度 （有效施主浓度；有效受主浓度）
▪ 杂质的高度补偿（ NA ND ）
点缺陷
▪ 弗仓克耳缺陷
➢ 间隙原子和空位成对出现
▪ 肖特基缺陷
➢ 只存在空位而无间隙原子 ▪ 间隙原子和空位这两种点缺陷受温度影响较
▪ 对于能量为E的一个量子态被一个电子占据的概
率 f (E) 为
f (E)
1
E EF
1 e k0T
▪ f (E)称为电子的费米分布函数
▪ 空穴的费米分布函数？ 1 f (E)
费米分布函数
▪ EF 称为费米能级或费米能量
➢ 温度
➢ 导电类型
➢ 杂质含量
➢ 能量零点的选取
f (Ei ) N
i
k2 kx2 ky2 kz2
▪ 导带底附近
E(k)
E(0)
h2 2mn*
(kx2
ky2
kz2 )
K空间等能面
▪ 对应于某一 E(k) 值，有许多组不同的
(kx , k y , kz )，这些组构成一个封闭面，
在着个面上能量值为一恒值，这个面称 为等能量面，简称等能面。
▪ 等能面为一球面（理想）
EF
(
dF dN
)T
▪ 处于热平衡状态的电子系统有统一的费米能级
费米分布函数
▪ 当T 0K 时
➢ 若 E EF ，则 f (E) 1
f (E)
1
E EF
➢ 若 E EF ，则 f (E) 0
1 e k0T
半导体物理总复习
f外 m a
* n
（3）电子的有效质量与晶体的能带结构有关
h2 m 2 d E dk 2
* n
利用有效质量可以对半导体的能带结构进 行研究 （4）有效质量可以通过回旋共振实验测得，并 椐此推出半导体的能带结构
4.空穴：空穴是几乎被电子填满的能带中未被电子占据的
少数空量子态，这少量的空穴总是处于能带顶附近。是价
高温本征激发区
n0= p0=ni
EF=Ei
费米能级仍用前面的公式得到EF=Ei
例题1 （同类型题103页1题）
导出能量在Ec和Ec+kT之间时，导带上的有效状 态总数（状态数/cm3)的表达式， 是任意常数。
例题2
（a)在热平衡条件下，温度T大于0K，电子能量位于费米 能级时，电子态的占有几率是多少？
n p 中处于准平衡分布，可以有各自的费米能级 E F 和E F
称为准费米能级，准费米能级分离的程度，即
n p 的大小，反映了与平衡态分离的程度 EF EF
4. 解释载流子的产生和复合，直接复合，间接复合，复合率
产 生：电子和空穴被形成的过程，如电子从价带跃迁到导 带，或 电子从杂质能级跃迁到导带的过程或空穴从 杂质能级跃迁到价带的过程 复 合：电子和空穴被湮灭或消失的过程
MIN
0
所以布里渊区边界为
k (2n 1)
a
（n=0，1，2……）
1.能带宽度为
E（k ) MAX E (k ) MIN
2 2 ma 2
2电子在波矢k状态的速度
1 dE 1 v (sin ka sin 2ka) dk ma 4
3、电子的有效质量 能带底部
半导体物理复习
半导体物理基础 总复习
掌握熟悉了解第一章半导体物理基础一、能带理论1、能带的形成、结构：导带、价带、禁带•当原子结合成晶体时，原子最外层的价电子实际上是被晶体中所有原子所共有，称为共有化。
•共有化导致电子的能量状态发生变化，产生了密集能级组成的准连续能带---能级分裂•价带：绝对0度条件下被电子填充的能量最高的能带；结合成共价键的电子填充的能带。
•导带：绝对0度条件下未被电子填充的能量最低的能带2、导体、半导体、绝缘体的能带结构特点•禁带的宽度区别了绝缘体和半导体；而禁带的有无是导体和半导体、绝缘体之间的区别；绝缘体是相对的，不存在绝对的绝缘体。
3、导电的前提：不满带的存在二、掺杂半导体1、两种掺杂半导体的能级结构。
2、杂质补偿的概念三、载流子统计分布1、费米函数、费米能级：公式1-7-9和1-7-10，及其简化公式1-7-11和1-7-122、质量作用定律，只用于本征半导体：公式1-7-273、用费米能级表示的载流子浓度：公式1-7-28和1-7-294、杂质饱和电离的概念（本征激发）5、杂质半导体费米能级的位置：公式1-7-33和1-7-37。
意义（图1-13，费米能级随着掺杂浓度和温度的变化）。
6、杂质补充半导体的费米能级四、载流子的运输1、（1.8节）载流子的运动模式：散射－漂移－散射。
平均弛豫时间的概念2、迁移率，物理意义：公式1-9-4和1-9-5（迁移率与电子自由运动时间和有效质量有关），迁移率与温度和杂质浓度的关系3、电导率，是迁移率的函数：公式1-9-10和1-9-114、在外电场和载流子浓度梯度同时存在的条件下，载流子运输公式：1-9-24～1-9-275、费米势：公式1-10-5：电势与费米能级的转换6、以静电势表示的载流子浓度1-10-6和1-10-7或1-10-9和1-10-107、爱因斯坦关系：反映了扩散系数和迁移率的关系。
在非热平衡状态下也成立。
公式1-10-11和1-10-12 五、非平衡载流子1、概念：平衡与非平衡（能带间的载流子跃迁）；过剩载流子2、大注入和小注入3、产生率、复合率、净复合率4、非平衡载流子的寿命：从撤销外力，到非平衡载流子消失。
半导体物理总复习
G aA s
导 带
Si
导 带
3
3
2
能量/eV
∆ E ＝ 0 .3 1
2
1
Eg
能量/eV
1
Eg
0
0
价 带
[111] [100]
−1 −2
价带
[111]
ห้องสมุดไป่ตู้
动量
p
动量
0
[100]
p
pc
3
用能带理论解释金属、 用能带理论解释金属、半导体及绝缘体的电导率之间的巨 大差异： 大差异：电子在最高能带或最高两能带的占有率决定此固 体的导电性。 体的导电性。
适用：低电场状态。高电场时， 应以饱和速度v 适用：低电场状态。高电场时，µnE及µpE应以饱和速度 s替代。 及 应以饱和速度 替代。
11
在热平衡下， 在热平衡下，pn=ni2。 如果有超量载流子导入半导体中， 称此状态为非平衡状态。 如果有超量载流子导入半导体中 ， pn>ni2， 称此状态为非平衡状态 。 净复合率
1
第二章
立方晶系基本的晶体结构
简单的立方晶格 体心立方晶格 面心立方晶格 金刚石晶格结构（ 金刚石晶格结构（硅、锗） 闪锌矿晶格结构（ 闪锌矿晶格结构（GaAs） ）
密勒指数：界定一晶体中不同平面的方法。 密勒指数：界定一晶体中不同平面的方法。由下列步骤 确定： 确定：
找出平面在三坐标轴上的截距值r、 、 （以晶格常数为单位）； 找出平面在三坐标轴上的截距值 、s、t（以晶格常数为单位）； 取这三个截距的倒数， 取这三个截距的倒数，并将其化简成最简单整数 比，1 : 1 : 1 = h : k : l ； h、k、l为互质的整数，以（hkl）来表示单一平面的密勒指数。 、 、 为互质的整数 为互质的整数， ）来表示单一平面的密勒指数。
半导体物理期末复习知识
一、半导体物理学基本概念有效质量-----载流子在晶体中的表观质量，它体现了周期场对电子运动的影响。
其物理意义：1）有效质量的大小仍然是惯性大小的量度；2）有效质量反映了电子在晶格与外场之间能量和动量的传递，因此可正可负。
空穴-----是一种准粒子，代表半导体近满带（价带）中的少量空态，相当于具有正的电子电荷和正的有效质量的粒子，描述了近满带中大量电子的运动行为。
回旋共振----半导体中的电子在恒定磁场中受洛仑兹力作用将作回旋运动，此时在半导体上再加垂直于磁场的交变磁场，当交变磁场的频率等于电子的回旋频率时，发生强烈的共振吸收现象，称为回旋共振。
施主-----在半导体中起施予电子作用的杂质。
受主-----在半导体中起接受电子作用的杂质。
杂质电离能-----使中性施主杂质束缚的电子电离或使中性受主杂质束缚的空穴电离所需要的能量。
n-型半导体------以电子为主要载流子的半导体。
p-型半导体------以空穴为主要载流子的半导体。
浅能级杂质------杂质能级位于半导体禁带中靠近导带底或价带顶，即杂质电离能很低的杂质。
浅能级杂质对半导体的导电性质有较大的影响。
深能级杂质-------杂质能级位于半导体禁带中远离导带底（施主）或价带顶（受主），即杂质电离能很大的杂质。
深能级杂质对半导体导电性质影响较小，但对半导体中非平衡载流子的复合过程有重要作用。
位于半导体禁带中央能级附近的深能级杂质是有效的复合中心。
杂质补偿-----在半导体中同时存在施主和受主杂质时，存在杂质补偿现象，即施主杂质束缚的电子优先填充受主能级，实际的有效杂质浓度为补偿后的杂质浓度，即两者之差。
直接带隙-----半导体的导带底和价带顶位于k空间同一位置时称为直接带隙。
直接带隙材料中载流子跃迁几率较大。
间接带隙-----半导体的导带底和价带顶位于k空间不同位置时称为间接带隙。
间接带隙材料中载流子跃迁时需有声子参与，跃迁几率较小。
平衡状态与非平衡状态-----半导体处于热平衡态时，载流子遵从平衡态分布，电子和空穴具有统一的费米能级。
半导体物理学期末总复习
半导体中的热平衡态
载流子的扩散
在半导体中，不同区域的载流子浓度不同，浓度高的区域的载流子会向浓度低的区域扩散，这种现象称为载流子的扩散。
载流子的漂移
当半导体中存在电场时，载流子会受到电场力的作用，从高电场强度区域向低电场强度区域移动，这种现象称为载流子的漂移。
载流子的输运过程
在半导体中，载流子的浓度分布取决于载流子的产生、复合、扩散、漂移等过程的综合作用。
太阳能电池
利用半导体物理器件的能带结构，可以制造出高效的太阳能电池。
半导体物理器件在新能源和环境中的应用
风能发电装置
利用半导体物理器件的高频特性，可以制造出高效的风能发电装置。
水质监测和污水处理
利用半导体物理器件的化学传感器作用，可以制造出用于水质监测和污水处理中的传感器。
THANK YOU.
谢谢您的观看
04
半导体的光学性质
光吸收
半导体对光的吸收主要取决于材料中的电子和原子结构。在光子能量大于或等于半导体带隙时，光子会被吸收并产生电子-空穴对。
光发射
光发射是半导体中电子从束缚态跃迁到自由态并辐射出光子的过程。光发射的能量与带隙密切相关，带隙越大，发射光的能量越高。
半导体中的光吸收与光发射
光电效应
5G和6G通信技术
随着5G和6G通信技术的不断发展，现代半导体器件需要适应更高的频率和更复杂的通信协议。
半导体物理器件在集成电路中的应用
存储器
半导体物理器件还可以应用于存储器中，例如动态随机存储器和闪存等。
传感器
半导体物理器件还可以应用于传感器中，例如光传感器、温度传感器和压力传感器等。
微处理器
半导体物理器件在集成电路中的应用最为广泛，其中微处理器是其中的代表。
半导体物理学总复习课
－1
• 玻尔兹曼分布
E − EF f B (E ) = exp − k0T
E − EF >> kT时, exp [(E-EF )/kT] >> 1
此时,费米分布函数近似为
E − EF f F (E ) = 1＋exp kT
− t
τ
∆n(t ) = ∆n(0)e
−
t
τ
平衡时
n0、 p0
光注入后从非平 衡到平衡的过程
n = n0 + ∆n p = p0 + ∆p
σ＝( n0＋∆n ) qµn＋( p0＋∆p) qµp
= (n 0 qµ n ＋p 0 qµ p ) + (∆nqµ n ＋∆pqµ p )
= σ 0 (原光电导） ∆σ + （附加光电导）
非平衡载流子的寿命
复合过程引起非平衡载流子的减少,随时间做指数衰减。
非平衡载流子的复合率:单位时间单位体积内复合消失的电子-空 穴对的数目。
d ∆p (t ) d ∆p (t ) 复合率U = = ∆t dt t − 1 1 τ = ∆p (0)e (− ) = − ∆p (t )
∆p (t ) = −Uτ
先求多子（空穴）浓度 先求多子（空穴）浓度
n0 = N D − N A + p0 ni2 p0 = n0
( N D − N A ) + (( N D − N A ) 2 + 4ni2 )1/2 = 2
强 n0 = ni + N A − ND 电 ≈ N A − ND 离 再求少子浓度 区
ni2 n0 = p0
先求多子（空穴）浓度 先求多子（空穴）浓度
半导体物理学复习提纲(重点)
第一章 半导体中的电子状态§1。
1 锗和硅的晶体结构特征 金刚石结构的基本特征§1.2 半导体中的电子状态和能带 电子共有化运动概念绝缘体、半导体和导体的能带特征。
几种常用半导体的禁带宽度; 本征激发的概念§1.3 半导体中电子的运动 有效质量导带底和价带顶附近的E(k ）~k 关系()()2*2nk E k E m 2h -0=； 半导体中电子的平均速度dEv hdk=； 有效质量的公式：222*11dk Ed h m n =.§1.4本征半导体的导电机构 空穴空穴的特征:带正电；p n m m **=-；n p E E =-；p n k k =-§1.5 回旋共振§1。
6 硅和锗的能带结构 导带底的位置、个数； 重空穴带、轻空穴第二章 半导体中杂质和缺陷能级§2。
1 硅、锗晶体中的杂质能级基本概念：施主杂质,受主杂质，杂质的电离能，杂质的补偿作用。
§2。
2 Ⅲ—Ⅴ族化合物中的杂质能级 杂质的双性行为第三章 半导体中载流子的统计分布热平衡载流子概念§3.1状态密度定义式：()/g E dz dE =；导带底附近的状态密度：()()3/2*1/232()4ncc m g E VE E h π=-；价带顶附近的状态密度：()()3/2*1/232()4p v Vm g E V E E hπ=-§3.2 费米能级和载流子的浓度统计分布 Fermi 分布函数：()01()1exp /F f E E E k T =+-⎡⎤⎣⎦；Fermi 能级的意义：它和温度、半导体材料的导电类型、杂质的含量以及能量零点的选取有关。
1）将半导体中大量的电子看成一个热力学系统，费米能级F E 是系统的化学势;2）F E 可看成量子态是否被电子占据的一个界限。
3）F E 的位置比较直观地标志了电子占据量子态的情况，通常就说费米能级标志了电子填充能级的水平。
半导体物理与器件基础总复习汇总
16 3 N N 2 10 cm 根据 A D
查图4－14得μ，然后计算可得
1 pq p
14
例5、某p型半导体掺杂浓度NA＝1016/cm3，少子寿命为 10μs ，在均匀光的照射下产生非平衡载流子，其产生 率g=1018/cm3s，试计算室温时光照情况下的费米能级并 和原来无光照时4的费米能级比较。设本征载流子浓度 ni=1010/cm3。 解、1）无光照时，空穴浓度
1?pnn可查图415得到cm?71313根据316cm102?dann查图414得然后计算可得ppq11414例5某p型半导体掺杂浓度na1016cm3少子寿命为10s在均匀光的照射下产生非平衡载流子其产生率g1018cm3s试计算室温时光照情况下的费米能级并和原来无光照时4的费米能级比较
半导体物理
2）第二章：
杂质与杂质能级、施主杂质与受主杂质； 浅能级杂质电离能的简单计算——类氢模型； 杂质补偿作用、深能级杂质的特点、作用及形成等
2
3）第三章：
热平衡载流子、k 空间量子态、导带底电子状态密度、 价带顶状态密度、状态密度有效质量； 费米分布、玻耳兹曼分布、费米能级及其与杂质浓 度和温度的关系、本征半导体及本征激发、本征载 流子浓度； 电中性条件、杂质电离能及电离过程、简并半导体、 简并化条件； 载流子冻析效应、禁带窄化效应；
1.5 1010 1.602 10－19 (1350 500) 4.45 10－6 s / cm
掺入As浓度为ND=5.00×1022×10-6=5.00×1016cm-3
16 3 n N 5 10 / cm 杂质全部电离， 0 D
查图4-14可得：μn＝900cm2/V· S
Semiconductor Physics 雷天民
