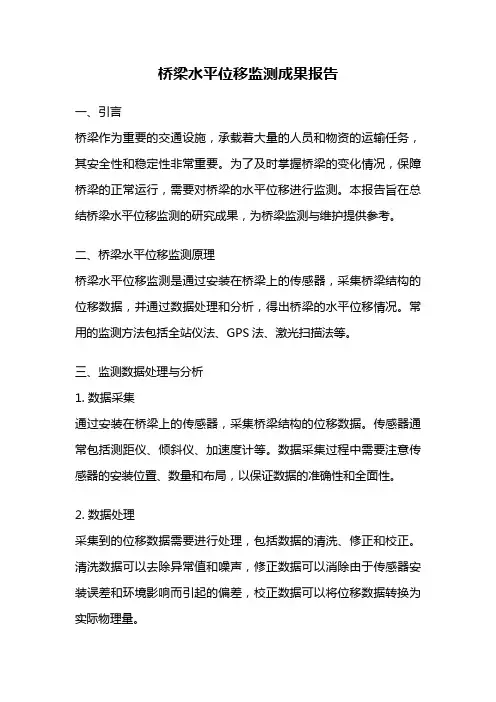

桥梁水平位移监测成果报告
桥梁水平位移监测成果报告一、引言桥梁作为重要的交通设施，承载着大量的人员和物资的运输任务，其安全性和稳定性非常重要。
为了及时掌握桥梁的变化情况，保障桥梁的正常运行，需要对桥梁的水平位移进行监测。
本报告旨在总结桥梁水平位移监测的研究成果，为桥梁监测与维护提供参考。
二、桥梁水平位移监测原理桥梁水平位移监测是通过安装在桥梁上的传感器，采集桥梁结构的位移数据，并通过数据处理和分析，得出桥梁的水平位移情况。
常用的监测方法包括全站仪法、GPS法、激光扫描法等。
三、监测数据处理与分析1. 数据采集通过安装在桥梁上的传感器，采集桥梁结构的位移数据。
传感器通常包括测距仪、倾斜仪、加速度计等。
数据采集过程中需要注意传感器的安装位置、数量和布局，以保证数据的准确性和全面性。
2. 数据处理采集到的位移数据需要进行处理，包括数据的清洗、修正和校正。
清洗数据可以去除异常值和噪声，修正数据可以消除由于传感器安装误差和环境影响而引起的偏差，校正数据可以将位移数据转换为实际物理量。
3. 数据分析对处理后的位移数据进行分析，可以得出桥梁的水平位移情况。
常用的分析方法包括趋势分析、周期性分析和异常检测等。
趋势分析可以判断桥梁的整体位移变化趋势，周期性分析可以发现桥梁的周期性变化规律，异常检测可以及时发现桥梁的异常位移情况。
四、监测结果与评估通过对桥梁水平位移数据的处理和分析，可以得出桥梁的水平位移情况。
监测结果可以表达为位移曲线、位移云图等形式，直观地反映桥梁的水平位移变化。
根据监测结果，可以对桥梁的稳定性进行评估，判断桥梁是否存在安全隐患，并采取相应的维护和加固措施。
五、结论与展望桥梁水平位移监测是保障桥梁安全运行的重要手段，通过对位移数据的采集、处理和分析，可以及时掌握桥梁的变化情况。
本报告总结了桥梁水平位移监测的原理和方法，并提出了监测结果的评估与展望。
未来，随着监测技术的不断发展，桥梁水平位移监测将更加精确和全面，为桥梁的安全运行提供更好的保障。
基坑水平位移与沉降监测方案
基坑水平位移与沉降监测方案1.概况1.1 工程概况这个项目是一项大型的建筑工程，旨在建造一座现代化的大楼。
该建筑将包括商业和住宅用途，是当地城市发展的一个重要组成部分。
1.2 基坑概况该项目需要进行基坑开挖，以便为建筑物的地基做好准备工作。
基坑的深度将达到20米左右，需要进行支护工作以确保工人的安全。
1.3 工程地质概况该项目的地质条件复杂，地下水位较高，土质较软，需要采取特殊的施工方法来确保基坑的稳定性和安全性。
此外，还需要进行地质勘探和监测工作，以确保施工过程中不会对周围环境造成不良影响。
1.4 环境概况该项目位于城市中心，周围有许多居民和商业企业，需要采取特殊的措施来减少施工对周围环境的影响。
此外，还需要进行噪音、粉尘和污水处理等工作，以确保施工过程中不会对周围环境造成不良影响。
2.基坑支护及施工方案为确保基坑的稳定性和安全性，我们采取了多种支护措施，包括钢支撑、混凝土墙和土钉墙等。
此外，我们还采用了先进的施工技术，如挖孔桩、土钉墙和钻孔灌注桩等，以确保基坑的稳定性和安全性。
我们还将采取噪音、粉尘和污水处理等措施，以确保施工过程中不会对周围环境造成不良影响。
3、监测目的、范围、依据、原则及监测内容3.1 监测目的：本次监测的目的是为了解决公司在生产过程中存在的环境污染问题，以及对环境影响的评估。
3.2 监测范围：本次监测的范围包括公司生产厂区及周边区域，主要监测点包括废水排放口、废气排放口、噪声等。
3.3 监测依据：本次监测的依据主要包括国家环境保护法规、公司环境保护标准以及国家环境监测标准等。
3.4 编制原则：本次监测的编制原则主要包括科学性、规范性、客观性、可比性等原则。
同时，为了保证监测结果的准确性，我们将采用多种监测方法，包括现场监测、实验室分析等。
以上是本次监测的目的、范围、依据、原则及监测内容的简要介绍。
我们将严格按照以上要求进行监测，确保监测结果的准确性和可靠性。
3.5 监测内容64、基坑监测项目和监测方法要求汇总表75、监测方法5.1 水平位移观测：水平位移观测是指对基坑周边建筑物、道路等进行水平位移监测。
建筑基坑工程监测技术规范GB50497-2009
应测
宜测
形
水平位移
宜测
可测
可测
裂缝
应测
应测
应测
周围地下管线变形
应测
应测
应测
注：基坑类别的划分按照国家标准《建筑地基基础工程施工质量验收规范》GB50202-2002
执行。
4.2.2 当基坑周围有地铁、隧道或其它对位移（沉降）有特殊要求的建（构）筑物及设施时，
具体监测项目应与有关部门或单位协商确定。
4．3 巡 视 检 查
7. 监测数据的计算、整理、分析及信息反馈； 8. 提交阶段性监测结果和报告； 9. 现场监测工作结束后，提交完整的监测资料。
4 监测项目
4.1 一 般 规 定
4.1.1 基坑工程的现场监测应采用仪器监测与巡视检查相结合的方法。 4.1.2 基坑工程现场监测的对象包括： 1 支护结构； 2 相关的自然环境； 3 施工工况； 4 地下水状况； 5 基坑底部及周围土体； 6 周围建（构）筑物； 7 周围地下管线及地下设施； 8 周围重要的道路； 9 其他应监测的对象。 4.1.3 基坑工程的监测项目应抓住关键部位，做到重点观测、项目配套，形成有效的、完整 的监测系统。监测项目尚应与基坑工程设计方案、施工工况相配套。
5.2 基 坑 及 支 护 结 构
5.2.1 基坑边坡顶部的水平位移和竖向位移监测点应沿基坑周边布置，基坑周边中部、阳角 处应布置监测点。监测点间距不宜大于 20m，每边监测点数目不应少于 3 个。监测点宜设置 在基坑边坡坡顶上。 5.2.2 围护墙顶部的水平位移和竖向位移监测点应沿围护墙的周边布置，围护墙周边中部、 阳角处应布置监测点。监测点间距不宜大于 20m，每边监测点数目不应少于 3 个。监测点宜 设置在冠梁上。 5.2.3 深层水平位移监测孔宜布置在基坑边坡、围护墙周边的中心处及代表性的部位，数量 和间距视具体情况而定，但每边至少应设 1 个监测孔。 当用测斜仪观测深层水平位移时，设置在围护墙内的测斜管深度不宜小于围护墙的入土深 度；设置在土体内的测斜管应保证有足够的入土深度，保证管端嵌入到稳定的土体中。 5.2.4 围护墙内力监测点应布置在受力、变形较大且有代表性的部位，监测点数量和横向间 距视具体情况而定，但每边至少应设 1 处监测点。竖直方向监测点应布置在弯矩较大处，监 测点间距宜为 3~5m。 5.2.5 支撑内力监测点的布置应符合下列要求： 1 监测点宜设置在支撑内力较大或在整个支撑系统中起关键作用的杆件上； 2 每道支撑的内力监测点不应少于 3 个，各道支撑的监测点位置宜在竖向保持一致； 3 钢支撑的监测截面根据测试仪器宜布置在支撑长度的 1/3 部位或支撑的端头。钢筋混凝土 支撑的监测截面宜布置在支撑长度的 1/3 部位； 4 每个监测点截面内传感器的设置数量及布置应满足不同传感器测试要求。 5.2.6 立柱的竖向位移监测点宜布置在基坑中部、多根支撑交汇处、施工栈桥下、地质条件 复杂处的立柱上，监测点不宜少于立柱总根数的 10%，逆作法施工的基坑不宜少于 20%， 且不应少于 5 根。 5.2.7 锚杆的拉力监测点应选择在受力较大且有代表性的位置，基坑每边跨中部位和地质条 件复杂的区域宜布置监测点。每层锚杆的拉力监测点数量应为该层锚杆总数的 1~3%，并不 应少于 3 根。每层监测点在竖向上的位置宜保持一致。每根杆体上的测试点应设置在锚头附 近位置。
桩基检测报告
桩基检测报告一、检测目的。
本次检测旨在对XX工程项目的桩基进行全面、准确的检测，以评估桩基的质量和稳定性，为工程建设提供可靠的依据。
二、检测范围。
本次检测范围包括XX工程项目的全部桩基，共计XX根。
检测内容包括桩基的质量、深度、垂直度、水平位移等指标的检测。
三、检测方法。
1. 钻孔法，采用钻孔法对桩基进行质量检测，通过对桩基周围土壤和岩石的取样分析，评估桩基的承载能力和抗压性能。
2. 静载试验，采用静载试验对桩基的承载能力进行检测，通过施加静载荷，观测桩基的变形和沉降情况，评估桩基的稳定性。
3. 动力触发法，采用动力触发法对桩基进行动力检测，通过对桩基施加冲击力，观测桩基的振动响应，评估桩基的垂直度和水平位移情况。
四、检测结果。
1. 桩基质量，经过钻孔法检测，桩基的质量良好，混凝土质地均匀，无空鼓、裂缝等质量问题。
2. 桩基深度，通过静载试验和动力触发法检测，桩基的深度符合设计要求，承载层良好，具有良好的承载能力。
3. 桩基垂直度，经过动力触发法检测，桩基的垂直度良好，未发现明显的倾斜和偏移情况。
4. 桩基水平位移，通过静载试验和动力触发法检测，桩基的水平位移在允许范围内，符合设计要求，稳定性良好。
五、结论。
经过全面的桩基检测，本次检测结果显示，XX工程项目的桩基质量良好，各项指标符合设计要求，具有良好的承载能力和稳定性，为工程建设提供了可靠的基础保障。
六、建议。
1. 建议在施工过程中加强对桩基的保护和监测，避免外界因素对桩基的影响。
2. 建议定期对桩基进行检测和维护，确保桩基的稳定性和安全性。
七、附图。
1. 桩基平面布置图。
2. 桩基静载试验曲线图。
3. 桩基动力触发响应曲线图。
以上为本次桩基检测报告的内容，希望能为工程建设提供有益的参考，谢谢！。
基坑监测方案(水平竖向位移、周边地表、周边地表及建筑裂缝、临近建筑沉降、深层水平位移、围墙变形。)
**工程基坑监测方案编制人：审核人：审批人：编制单位：*******公司编制日期：**年**月**日目录（一）、工程概况 (1)（二）、监测依据 (1)（三）、监测目的 (2)（四）、监测范围、项目 (2)（五）、监测点的布置 (2)（六）、监测警戒值及精度 (4)（七）、监测方法及要求 (6)（八）、监测仪器设备及人员 (7)（九）、监测频率 (8)（十）、异常情况下的监测措施 (8)（十一）、数据记录、处理及监测成果 (9)（十二）、基坑监测及沉降观测成果质量保证措施 (9)（十三）、安全文明施测 (11)（十四）、所需要的配合工作 (13)附录A、监测单位资质概况 (14)（一）、工程概况本工程为**工程，位于**，基坑及地下结构施工时需要进行基坑支护，本项目采用自然放坡及土钉墙支护形式。
根据规范和支护设计图纸的要求，基坑需进行支护结构水平位移、支护结构竖向位移、周边地表竖向位移、周边地表及建筑裂缝、临近建筑沉降、深层水平位移、围墙变形。
该基坑基坑监测期间应定期进行巡视检查，巡视检查内容包括：1、支护结构：（1）支护结构成型质量；（2）墙后土体有无裂缝、沉陷及滑移；2、施工工况：（1）开挖后暴露的土质情况与岩土勘察报告有无差异；（2）基坑开挖分段长度、分层厚度及支锚设置是否与设计要求一致；（3）场地地表水状况是否正常；（4）基坑周边地面有无超载；3、周边环境（1）地下管道有无破损、泄露情况；（2）周边建筑有无新增裂缝出现；（3）周边道路（地面）有无裂缝、沉陷；（4）邻近基坑及建筑的施工变化情况；4、监测设施（1）基准点、监测点完好状况；（2）有无影响观测工作的障碍物；（3）监测元件的完好及保护情况。
5、根据设计要求或当地经验确定的其他巡视检查内容。
巡视检查如发现异常和危险情况，应及时通知建设方及其他相关单位。
（二）、监测依据1、《国家一、二等水准测量规范》（GB/T12897-2006）2、《建筑地基基础设计规范》（GB50007-2011）3、《工程测量标准》（GB50026-2020）4、《建筑基坑工程监测技术标准》（GB50497-2019）5、《建筑变形测量规范》（JGJ8－2016）6、《建筑基坑支护技术规程》（JGJ120－2012）7、设计图纸及相关技术资料（三）、监测目的在基坑施工期间，须周期性的对基坑变形情况、周边建筑物和周边地表情况进行监测，及时发现隐患，并根据监测成果相应地及时调整施工速率及采取相应措施，确保施工安全快捷、经济合理。
坐标法基坑水平位移监测及数据处理
2019.5李国勇山西冶金岩土工程勘察有限公司结合EXCEL ）的要（边坡）全站仪在基《建筑变形测极坐标法、前方主确保安全CAD 作图EXCEL 表格的计而且方便快快速报告监测成A 、B 点坐标现场监测AB 的垂距GC ，通易于长对特等和宜设强制对中误差不大于数符合规范要求。
3、基坑开挖前应完成基准点和观测点的布设并初测校准，作为原始数据。
正常监测时，监测方法和频次符合规范和设计要求。
三、数据处理利用EXCEL 表格的计算功能进行计算并出具报表。
以下为太原某工程实例。
1、新建一个Microsoft Excel 文件，依次录入点号、各点参考线、初测值的坐标X 、Y 值。
如图2所示。
图2表格计算截图一I4、4、K4单元格分别输入“=SQRT((C4-E4)^2+(D4-F4)^2)”、“=SQRT((E4-G4)^2+(F4-H4)^2)”、“=SQRT((C4-G4)^2+(D4-H4)^2)”，J4单元格输入“=K4*SIN(ACOS((I4^2+K4^2-J4^2)/(2*I4*K4)))”计算出初始垂距值GC 。
如图3所示。
图3计算截图二同理计算每次同点的实测GC 值，与上次计算值比较即为当期位移值，与初始值比较即为累计位移值。
2、利用excel 的编辑功能（例如隐藏计算列等），生成报表，如图4所示。
图4报表示意图3、利用excel 图表功能生成位移曲线图。
如图5所示。
图5曲线示意图四、结语为合理利用地下空间，节约越来越高昂的土地成本，现代建筑基坑越来越深，安全风险越来越大。
对基坑进行变形监测，可以及时了解基坑围护结构的受力变形情况，有危险时根据预警值及时采取补救措施，确保安全施工。
而其中围护结构水平位移监测是其中必不可少的一项。
规范要求，重要基坑需要第三方机构进行基坑变形监测。
但施工单位也应自己组织监测，做到心中有数，安全施工。
全站仪测量坐标法监测结合EXCEL 数据处理工艺简单，方便快捷，准确度高，笔者认为在实际施工中具有很多优点，可以采用。
GB50497-2009建筑基坑工程监测技术规范[1]
![GB50497-2009建筑基坑工程监测技术规范[1]](https://img.taocdn.com/s3/m/0fcc0f0584254b35effd3493.png)
GB50497-2009建筑基坑工程监测技术规范[1]中华人民共和国国家标准P GB50497-2009建筑基坑工程监测技术规范Technical Code for Monitoring of Building ExcavationEngineering2009—04—29发布 2009—09—01实施中华人民共和国建设部联合发布国家质量监督检验检疫总局中华人民共和国国家标准建筑基坑工程监测技术规范Technical Code for Monitoring of BuildingExcavation EngineeringGB 50497—2009主编部门：山东省建设厅批准部门：中华人民共和国住房和城乡建设部施行日期：2009年09月01日中国建筑工业出版社2009 北京前言本规范是根据建设部《关于印发“2006年工程建设标准规范制定、修订计划（第一批）”的通知》（建标[2006]77号文）的要求，由济南大学会同9个单位共同编制完成。
本规范共有9章及7个附录，内容包括总则、术语、基本规定、监测项目、监测点布置、监测方法及精度要求、监测频率、监测报警、数据处理与信息反馈等。
本规范是我国首次编制的建筑基坑工程监测技术规范。
在编制过程中编制组调查总结了近年来我国建筑基坑工程监测的实践经验，吸收了国内外相关科技成果，开展了多项专题研究并形成了专题研究报告，通过各种方式在全国范围内广泛征求了意见。
本规范的初稿、征求意见稿经多次编制工作会议的讨论、反复修改后，形成送审稿并通过了审查。
本规范以黑体字标志的条文为强制性条文，必须严格执行。
本规范由住房和城乡建设部负责管理和对强制性条文进行解释，由主编单位负责具体技术内容的解释。
为了提高本规范的质量，敬请各单位在执行本标准的过程中，注意总结经验，积累资料，随时将有关意见和建议反馈给济南大学国家标准《建筑基坑工程监测技术规范》管理组（济南市济微路106号，邮编250022），以供今后修订时参考。
基坑沉降观测(水平位移、竖向位移)人员培训8
三级基坑DS3或更高级别及以上的水准仪，宜按国家二等水准测量的技术要求施测6.3.8 水准基准点宜均匀埋设，数量不应少于3 点，埋设位置和方法要求与6.2.2 相同。
6.3.9 各监测点与水准基准点或工作基点应组成闭合环路或附合水准路线。
7 监测频率7.0.1 基坑工程监测频率应以能系统反映监测对象所测项目的重要变化过程，而又不遗漏其变化时刻为原则。
7.0.2 基坑工程监测工作应贯穿于基坑工程和地下工程施工全过程。
监测工作一般应从基坑工程施工前开始，直至地下工程完成为止。
对有特殊要求的周边环境的监测应根据需要延续至变形趋于稳定后才能结束。
7.0.3 监测项目的监测频率应考虑基坑工程等级、基坑及地下工程的不同施工阶段以及周边环境、自然条件的变化。
当监测值相对稳定时，可适当降低监测频率。
对于应测项目，在无数据异常和事故征兆的情况下，开挖后仪器监测频率的确定可参照表7.0.3。
注：1. 当基坑工程等级为三级时，监测频率可视具体情况要求适当降低；2. 基坑工程施工至开挖前的监测频率视具体情况确定；3．宜测、可测项目的仪器监测频率可视具体情况要求适当降低；4．有支撑的支护结构各道支撑开始拆除到拆除完成后 3d 内监测频率应为 1 次/1d。
7.0.4 当出现下列情况之一时，应加强监测，提高监测频率，并及时向委托方及相关单位报告监测结果：1. 监测数据达到报警值；2. 监测数据变化量较大或者速率加快；3. 存在勘察中未发现的不良地质条件；4. 超深、超长开挖或未及时加撑等未按设计施工；5. 基坑及周边大量积水、长时间连续降雨、市政管道出现泄漏；6. 基坑附近地面荷载突然增大或超过设计限值；7. 支护结构出现开裂；8．周边地面出现突然较大沉降或严重开裂；。
基坑水平位移监测报告
基坑变形监测报告工程名称：工程地点：委托单位：检测日期：2008年1月至2009年1月报告总页数：75页（含此页）报告编号：kkkkkk建设项目一期基坑工程基坑变形监测报告现场监测人员：报告编写:校核:审核:批准：声明：1.报告无“检测专用章”无效。
2.报告无编写、审核、批准人签字无效。
3.报告涂改、换页无效。
4.复制报告无重新加盖“检测专用章”或“检测单位公章”无效5.检测单位名称与检测报告专用章名称不符者无效。
一■、工程概况4二、监测依据4三、监测项目与点位布置4四、观测精度及观测方法5五、允许值及报警值5六、观测结果及分析5七、结论6八、附图表81、基坑监测点水平位移成果表92、基坑监测点水平位移变化速率成果表173、基坑监测点水平位移位移〜时间关系曲线图254、测斜累计位移最大点的位移成果表265、测斜曲线图526、侧向变形累计最大位移点位移〜时间关系曲线图617、地下水水位测试结果汇总表628、总部经济区水位随时间变化图739、监测点位平面布置图一、工程概况位于开创大道西南侧、揽月路以西一带，地处科学城中心区东部，西面毗邻初具规模的综合研发孵化中心，总建筑面积约34万平方米。
该项目基坑安全等级为二级，按设计及规范要求并结合本项目的具体情况，本项目设置如下监测项目：(1)、支护结构水平位移(2)、支护结构变形(3)、土体侧向变形(4)、地下水位二、监测依据1、《建筑基坑支护技术规程》JGJ120-99,中华人民共和国行业标准。
2、《建筑变形测量规程》JGJ/T8-97,中华人民共和国行业标准。
3、《工程测量规范》GB50026-93,中华人民共和国国家标准。
4、《广州地区建筑基坑支护技术规定》GJB02-98。
5、科学城总部经济区工程基坑支护监测点布置图。
三、监测项目与点位布置1、基坑支护结构水平位移观测：按设计要求，共布设31个监测点，编号为WbW31详见观基坑监测点布置图。
2、支护结构及土体侧向变形监测：按设计要求，共布设27个监测点，编号为K1〜K27,其中K2、K10、K15和K22为土体侧向变形监测点，详见基坑监测点布置图。
深层水平位移监测实施细则
测量专业作业指导书深层水平位移监测实施细则文件编号：版本号：D/0分发号：编制：批准：生效日期：深层水平位移监测实施细则1. 检测目的随时掌握护坡桩、边坡的位移、变形情况，以便及时发现问题，更改设计和施工中的不足，为下一步安全施工作准备，确保基坑安全开挖，做到信息化施工。
2. 检测依据2.1《建筑基坑工程监测技术规范》（GB50497—2009）；2.2《建筑基坑支护技术规程》(JGJ 120-2012)。
3．主要仪器设备3.1测斜仪CX-3C3.2 PVC测斜管。
4．仪器设备参数4.1 探头尺寸：CX-3C：长780mm、直径φ28mm，导轮间距：500mm；4.2测量精度：±0.01mm/500mm，分辨率±4秒；4.3系统精度:±4mm/30m；4.4数字量显示: 5位;记录方式:自动采集；4.5角度测量范围：0°～±15°；5. 检测条件5.1 测试深度最大1000m;水压10Mp5.2工作电压：内置可充锂电池组+7.2V；5.3工作温度：-10℃～+60℃。
6.测斜管的埋设6.1钻ф90～ф110的垂直钻孔，垂直度≤2％。
6.2测斜管长度有2种规格4m、2m，外径ф70，接头处ф80，高要求场合可选用ABS管式铝合金管。
6.3 PVC测斜管接头处，用长8mm，直径ф3的自攻螺丝牢固上紧，孔底部必须用盖子盖好，上4个螺丝，孔口也需上保护盖。
6.4 PVC测斜管有4个内槽，每个内槽相隔90度。
安装时将其中1个内槽对准基坑方向，或地基边坡的需要监测的位移方向。
6.5 PVC测斜管与钻孔间隙部位用中砂加清水慢慢回填，慢慢加砂的同时，倒入适量的清水。
注意一定要用中砂将间隙部位回填密实。
否则，影响测试数据。
6.6 PVC测斜管在下的过程中，可向管内倒入清水，以减少浮力，更容易安装到底。
6.7 PVC测斜管孔口一般露出地面20cm～50cm左右。
路基沉降与稳定监测报告(10标)
报告编号：bdl2012-00009郴州至宁远高速公路十标（K164+850-K189+800）路基沉降与稳定监测报告中交第一公路工程局有限公司土木技术研究院二○一二年六月注意事项1．本报告每页都应盖有“检测专用章”或检测单位公章，否则视为无效。
2．复制报告未重新加盖“检测专用章”或检测单位公章无效。
3．报告无检测、审核、批准人签字无效。
4．报告非标准涂改无效，部分提供和部分复制检测报告无效。
5．对检测报告若有异议，应于本报告发出之日起十五天内向本中心提出，逾期不予受理。
6．对于试验检验，仅对来样的检测数据负责，不对来样所代表的批量产品的质量负责。
机构地址：北京市中关村科技产业园区通州园金桥产业基地景盛北三街10号通信地址：北京市256#信箱研究院邮政编码：101102电话：（010）60506197传真：（010）60504809目录第1章概况 ............................................................................................................................................... - 2 -1.1 工程概况 ......................................................................................................................................... - 2 -1.2 工程地质、水文地质情况 ............................................................................................................. - 2 -1.2.1 地理位置及交通条件 ......................................................................................................... - 2 -1.2.2 工程地质 ............................................................................................................................. - 2 -1.2.3 地质构造 ............................................................................................................................. - 3 -1.2.4 气象、水文地质条件 ......................................................................................................... - 4 -1.2.5 不良工程地质与特殊性岩土 ............................................................................................. - 4 - 第2章监测目的及监测方案编制依据 ..................................................................................................... - 4 -2.1 监测目的 ......................................................................................................................................... - 4 -2.2 监测方案编制依据 ......................................................................................................................... - 5 - 第3章监测实施 ......................................................................................................................................... - 6 -3.1 监测原理 ......................................................................................................................................... - 6 -3.2 监测点布置 ..................................................................................................................................... - 6 -3.3 监测方法及监测精度 ................................................................................................................... - 11 -3.3.1 沉降监测方法及精度 ....................................................................................................... - 11 -3.3.2 稳定性监测方法及精度 ................................................................................................... - 12 -3.4 监测频率及监测周期 ................................................................................................................... - 12 - 第4章监测报警值 ................................................................................................................................... - 12 - 第5章监测结果 ....................................................................................................................................... - 13 -5.1 累计沉降量-时间曲线 ................................................................................................................. - 13 -5.2 沉降速率-时间曲线 ..................................................................................................................... - 15 -5.3 水平位移监测结果 ....................................................................................................................... - 17 -5.4 最大累计沉降量与最大沉降速率 ............................................................................................... - 17 - 第6章结论与建议 ................................................................................................................................... - 17 -第1章概况1.1 工程概况厦门-成都（M70）高速公路是《国家重点公路建设规划》中的横向线路之一，是东中西部地区向东通往厦门、台湾的出海通道，向西通往大西南、联系东盟诸国的陆路要道。
基坑水平位移监测报告
基坑变形监测报告工程名称：工程地点：委托单位：检测日期：2008年1月至2009年1月报告总页数：75页（含此页）报告编号：kkkkkk二OO九年三月十八日建设项目一期基坑工程基坑变形监测报告现场监测人员：报告编写：校核：审核：批准：声明: 1.报告无“检测专用章”无效。
2.报告无编写、审核、批准人签字无效。
3.报告涂改、换页无效。
4.复制报告无重新加盖“检测专用章”或“检测单位公章”无效。
5.检测单位名称与检测报告专用章名称不符者无效。
jjjjjj二OO九年三月十八日j目录一、工程概况 (4)二、监测依据 (4)三、监测项目与点位布置 (4)四、观测精度及观测方法 (5)五、允许值及报警值 (5)六、观测结果及分析 (5)七、结论 (6)八、附图表 (8)1、基坑监测点水平位移成果表 (9)2、基坑监测点水平位移变化速率成果表 (17)3、基坑监测点水平位移位移～时间关系曲线图 (25)4、测斜累计位移最大点的位移成果表 (26)5、测斜曲线图 (52)6、侧向变形累计最大位移点位移～时间关系曲线图 (61)7、地下水水位测试结果汇总表 (62)8、总部经济区水位随时间变化图 (73)9、监测点位平面布置图 (74)一、工程概况位于开创大道西南侧、揽月路以西一带，地处科学城中心区东部，西面毗邻初具规模的综合研发孵化中心，总建筑面积约34万平方米。
该项目基坑安全等级为二级，按设计及规范要求并结合本项目的具体情况，本项目设置如下监测项目：（1）、支护结构水平位移（2）、支护结构变形（3）、土体侧向变形（4）、地下水位二、监测依据1、《建筑基坑支护技术规程》JGJ120-99，中华人民共和国行业标准。
2、《建筑变形测量规程》JGJ/T8-97，中华人民共和国行业标准。
3、《工程测量规范》GB50026-93，中华人民共和国国家标准。
4、《广州地区建筑基坑支护技术规定》GJB02－98 。
5、科学城总部经济区工程基坑支护监测点布置图。
建筑物沉降观测和基坑变形监测点布设及报告
-2、监测点的布设2.0.1基坑顶部竖向位移监测点布设在基坑边坡顶部的，应沿基坑周边布置，基坑周边中部、阳角处应布置监测点。
监测点间距不宜大于20m，每边监测点数目不应少于3个。
监测点宜设置在基坑边坡坡顶上。
监测点布设在在围护墙上的，应沿围护墙的周边布置，围护墙周边中部、阳角处应布置监测点。
监测点间距不宜大于20m，每边监测点数目不应少于3个。
监测点宜设置在冠梁上。
2.0.2基坑顶部水平位移监测点的布设同2.1 基坑顶部竖向位移，宜为共用点。
2.0.3坑外土体深层水平位移深层水平位移监测孔宜布置在基坑边坡、围护墙周边的中心处及代表性的部位，数量和间距视具体情况而定，但每边至少应设1个监测孔。
2.0.4 地下水位水位监测点应沿基坑周边、被保护对象（如建筑物、地下管线等）周边或在两者之间布置，监测点间距宜为20~50m。
相邻建（构）筑物、重要的地下管线或管线密集处应布置水位监测点；如有止水帷幕，宜布置在止水帷幕的外侧约2m处。
2.0.5 锚（杆）索拉力锚（杆）索的拉力监测点应选择在受力较大且有代表性的位置，基坑每边跨中部位和地质条件复杂的区域宜布置监测点。
每层锚杆的拉力监测点数量应为该层锚杆总数的1~3%，并不应少于3根。
每层监测点在竖向上的位置宜保持一致。
每根杆体上的测试点应设置在锚头附近位置。
2.0.6支护桩桩身力- w --支护桩桩身力监测点应布置在受力、变形较大且有代表性的部位，监测点数量和横向间距视具体情况而定，但每边至少应设1处监测点。
竖直方向监测点应布置在弯矩较大处，监测点间距宜为3~5m。
2.0.7支撑力支撑力监测点的布置应符合下列要求：1、监测点宜设置在支撑力较大或在整个支撑系统中起关键作用的杆件上；2、每道支撑的力监测点不应少于3个，各道支撑的监测点位置宜在竖向保持一致；3、钢支撑的监测截面根据测试仪器宜布置在支撑长度的1/3部位或支撑的端头。
钢筋混凝土支撑的监测截面宜布置在支撑长度的1/3部位；4、每个监测点截面传感器的设置数量及布置应满足不同传感器测试要求。
基坑工程监测报告
监测报告现场检测：报告编写：报告审核：报告签发：二〇一九年二月三日监测报告首页工程名称报告时限基坑工程2022 年1 月24 日至2022 年2 月1 日本阶段施工内容基坑施工处于初期开挖阶段，该阶段开挖深度＜5m。
监测项目地表沉降土体分层沉降水平位移深层水平位移立柱变形(竖向位移)桩墙内力地下水位孔隙水压力土压力该阶段变化最大点DC4DC7FC1- 1#磁环S1X 方向SC1(2.0m)LZ1LZ2NL1DSW2KYS2KYS3TY2该阶段变化最大值9mm17mm4mm0.4mm5mm0.3MPa11mm1kPa85kPa该阶段变化速率最大值2.5mm/d1.9mm/d1.5mm/d0.2mm/d1.5mm/d0.5MPa/d5mm3kPa/d25kPa变化速率报警值5mm/d5mm/d4mm/d5mm/d4mm/d/500mm/d//该阶段累计变化最大点DC4DC7FC1- 1#磁环S1X 方向SC1(0.5m)LZ1LZ2NL1DSW2KYS2KYS3TY2该阶段累计变化最大变化值9mm17mm4mm0.4mm5mm0.3MPa11mm1kPa85kPa累计报警值50mm50mm40mm50mm40mm3.5MPa1000mm150kPa300kPa是否超过报警值否否否否否否否否否结论该阶段基坑开挖量小，开挖深度较浅，各监测项目累计变化较小，变化速率缓慢，累计变化量和变化速率均未达报警值，可按进度计划正常施工。
(1)该基坑地下水位较高，在开挖前做好降水的措施。
(2)考虑到最近这段时间有降雨，基坑周边应做好排水设施。
(3)施工过程中注意对监控观测点的保护，以免影响观测成果。
建议1.工程概况 (5)2.监测目的 (5)3.监测依据 (5)4.监测仪器设备 (6)5.监测项目及点位布置 (6)6.监测频率及报警值 (7)7.监测成果及分析 (8)8.结论及建议 (23)基坑工程位于红星公园以东，场地地貌单元单一。
