CREO20齿轮建模

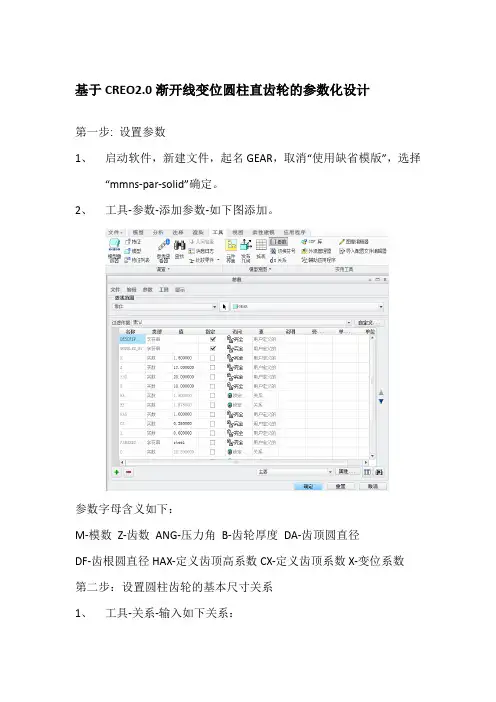

CREO2.0齿轮建模

基于CREO2.0渐开线变位圆柱直齿轮的参数化设计第一步: 设置参数1、启动软件，新建文件，起名GEAR，取消“使用缺省模版”，选择“mmns-par-solid”确定。

2、工具-参数-添加参数-如下图添加。

参数字母含义如下：M-模数Z-齿数ANG-压力角B-齿轮厚度DA-齿顶圆直径DF-齿根圆直径HAX-定义齿顶高系数CX-定义齿顶系数X-变位系数第二步：设置圆柱齿轮的基本尺寸关系1、工具-关系-输入如下关系：2、以FRONT面为草绘面进行草绘—绘制四个圆。

3、工具-关系-输入以下关系：确定后，按再生按钮。

第三步：绘制渐开线齿轮轮廓曲线1、点击曲线-来自方程的曲线-选择笛卡尔坐标-进入程序编辑器2、在程序编辑器输入以下方程：3、编写完成后保存退出-在绘图窗口就产生一条曲线。

4、以RIGHT面和TOP面创建基准轴A-1；以分度圆和曲线为参照创建参考点PNT0；以点PNT0和中心轴A-1为基准创建平面DTM1；以DTM1平面为基准，以中心坐标为轴创建齿廓中心面DTM2。

5、打开关系窗口输入：D12=360/（4*Z），按再生按钮。

6、以DTM2为中心创建镜像特征，生成对称的渐开线，创建齿廓。

第四步：绘制渐开线齿轮单齿实体1、拉伸实体：在使用边上选取“环”，选取最里面的圆（齿根圆直径），完成草图，拉伸长度出始为15.在关系窗口输入：D13=B。

按再生按钮，就生成圆柱齿轮的齿根圆实体。

2、拉伸实体-创建齿轮的齿廓。

初始值设为15.3、在关系窗口输入以下内容，按再生，生成实体。

第五步：创建渐开线变位圆柱齿轮实体模型1、选择拉伸2-点击复制-粘贴-选择性粘贴-如下图勾选，确定进入“选择性粘贴”的窗口。

选择A-1作为旋转轴，在“变换”菜单下设置旋转的初始旋转角为30°，如图所示。

按确定完成。

2、打开关系窗口，输入以下内容：D16=360/Z，确定后，按再生，生成实体。

点选移动副本1，以中心轴A-1为中心进行矩阵，其余皆为默认，在关系窗口输入，确定后再生，最终生成实体如图。

Proe齿轮工程图教程

Proe齿轮工程图教程
步骤1：创建新零件文件
首先打开Pro/ENGINEER软件，然后选择“文件”->“新建”->“零件”来创建一个新的零件文件。

步骤2：绘制齿轮轮廓
在零件文件中，选择“草图”->“创建”来创建一个新的草图。

在草
图平面上绘制齿轮的基本轮廓，可以使用直线、圆弧和圆形工具来绘制。

步骤3：定义齿轮参数
使用“尺寸”和“约束”工具来定义齿轮的尺寸和位置。

可以添加直径、模数、齿数等参数，并使用约束工具来确定齿轮的位置和对称关系。

步骤4：创建齿轮特征
选择“特征”->“齿轮”来创建齿轮特征。

在弹出的对话框中，选择
齿轮类型（直齿轮、斜齿轮等）和参数，然后点击“确定”按钮。

步骤5：创建齿廓
使用“切割”工具来创建齿轮的齿廓。

选择切割工具后，选择齿轮特
征的轮廓作为切割面来定义齿廓的形状。

步骤6：添加其他特征
根据需要，可以添加其他特征来完善齿轮的设计。

比如，可以添加孔、凸起等特征。

步骤7：保存并导出
完成齿轮设计后，点击“文件”->“保存”来保存零件文件。

然后选择“文件”->“导出”->“STL”来导出齿轮模型为STL文件。

步骤8：创建工程图
选择“草图”->“创建”来创建一个新的草图，然后选择“视图”->“工程图”来创建齿轮工程图。

在工程图中，可以添加标注、尺寸和注释等内容。

步骤10：保存和打印。

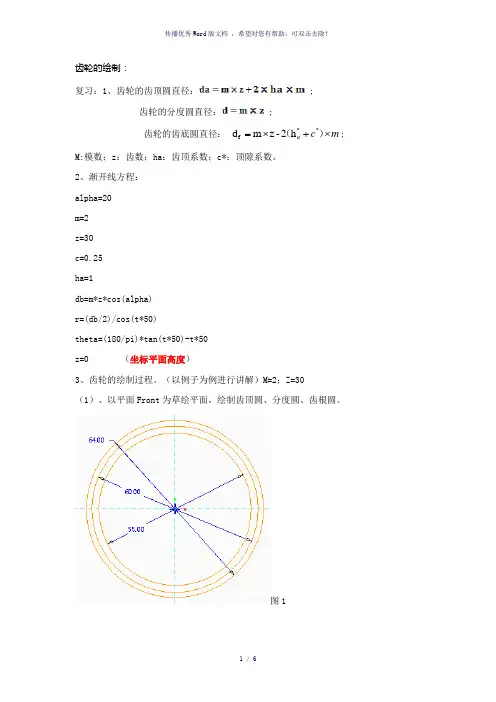

CREO齿轮的绘制教程

齿轮的绘制：复习：1、齿轮的齿顶圆直径：;齿轮的分度圆直径：; 齿轮的齿底圆直径： m c a⨯+⨯=）（**f h 2-z m d ; M:模数；z ：齿数；ha ：齿顶系数；c*：顶隙系数。

2、渐开线方程：alpha=20m=2z=30c=0.25ha=1db=m*z*cos(alpha)r=(db/2)/cos(t*50)theta=(180/pi)*tan(t*50)-t*50z=0 （坐标平面高度）3、齿轮的绘制过程。

（以例子为例进行讲解）M=2；Z=30（1）、以平面Front 为草绘平面，绘制齿顶圆、分度圆、齿根圆。

图1（2）、绘制渐开线。

方程alpha=20m=2z=30c=0.25ha=1db=m*z*cos(alpha)r=(db/2)/cos(t*50)theta=(180/pi)*tan(t*50)-t*50z=0插入基准→曲线→来自方程的曲线→选取柱标系→输入方程（见上面方程）→确定（见图2）图2 图3（3）、放置基准点。

（渐开线与分度圆的交点）（4）、建立基准轴。

（right平面与top平面的交线）（5）、建立基准平面。

（（3）的交点和（4）的轴）（6）、将（5）的基准平面绕（4）的轴旋转度。

（本题中为3度）注意旋转方向。

（7）、将渐开线镜像。

（镜像平面为（6）的平面）（8）、拉伸圆柱（齿坯），并倒角c0.5，尺寸如下图；（9）、建立齿槽（拉伸移除材料）以投影命令绘制两渐开线和齿底圆，绘制齿底圆尺寸，见下图。

（10）、阵列齿槽（轴阵列）2、绘制下图,齿数Z=34,m=1.5，压力角200，。

PROE做齿轮运动仿真机构的详细过程

PROE做齿轮运动仿真机构的详细过程齿轮运动仿真机构是一种用于实现齿轮系统运动仿真的装置，能够模拟齿轮和传动件在运动过程中的相对运动关系，用于预测和分析齿轮系统在不同工况下的运动性能和传动特性。

下面将详细介绍PROE（即现在多数被称为PTC Creo）软件制作齿轮运动仿真机构的过程。

第一步：建立齿轮模型1.打开PROE软件，选择“新建”新建一个零件。

2.根据实际齿轮的参数，使用绘图工具绘制齿轮的几何图形，包括齿数、齿轮直径、法向压力角等参数。

3.随后，利用特征操作命令，例如旋转、修剪、倒角等，对齿轮模型进行修整，使其符合实际需求。

第二步：建立约束1.在齿轮模型上选择一个轴线，作为齿轮运动的旋转轴。

2.新建一个“约束组”来管理后续创建的约束。

3.使用“旋转关节”命令将齿轮相对于旋转轴固定。

4.在约束组中继续创建其他约束，例如平行、垂直、距离等，以限制齿轮运动。

第三步：建立运动关系1.打开“运动关系”界面，选择“新建”创建一个新的运动关系。

2.根据需要，选择合适的运动类型，例如旋转、滑动等。

3.选择齿轮和其他关联几何体，建立相应的运动关系。

4.设定齿轮的运动参数，例如角速度、角加速度等。

第四步：修改齿轮模型参数1.在齿轮模型中修改各种参数，例如齿数、齿宽、模数等。

2.运用“更新”功能可以实时更新齿轮模型的几何形状及尺寸。

第五步：运行仿真1.进入“运动仿真”界面，点击“运行”按钮开始仿真。

2.根据所建立的运动关系和约束，仿真系统会模拟齿轮的运动过程。

3.可以观察到齿轮与齿轮之间的相对运动、接触点位置等。

4.在仿真过程中可以调整参数，观察不同参数对齿轮运动的影响。

第六步：分析仿真结果1.在仿真过程中会生成大量的仿真数据，可以用于分析齿轮系统的运动性能。

2.可以查看齿轮之间的接触应力、摩擦力、扭矩等数据。

3.根据仿真结果评估齿轮系统的传动效率、功耗、噪声等特性。

第七步：优化设计1.根据分析结果，对齿轮系统进行优化设计。

CREO齿轮的绘制教程

齿轮的绘制：复习：1、齿轮的齿顶圆直径：;齿轮的分度圆直径：; 齿轮的齿底圆直径： m c a ⨯+⨯=）（**f h 2-z m d ; M:模数；z ：齿数；ha ：齿顶系数；c*：顶隙系数。

2、渐开线方程：alpha=20m=2z=30c=0.25ha=1db=m*z*cos(alpha)r=(db/2)/cos(t*50)theta=(180/pi)*tan(t*50)-t*50z=0 （坐标平面高度）3、齿轮的绘制过程。

（以例子为例进行讲解）M=2；Z=30（1）、以平面Front 为草绘平面，绘制齿顶圆、分度圆、齿根圆。

图1（2）、绘制渐开线。

方程alpha=20m=2z=30c=0.25ha=1db=m*z*cos(alpha)r=(db/2)/cos(t*50)theta=(180/pi)*tan(t*50)-t*50z=0插入基准→曲线→来自方程的曲线→选取柱标系→输入方程（见上面方程）→确定（见图2）图2 图3（3）、放置基准点。

（渐开线与分度圆的交点）（4）、建立基准轴。

（right平面与top平面的交线）（5）、建立基准平面。

（（3）的交点和（4）的轴）（6）、将（5）的基准平面绕（4）的轴旋转度。

（本题中为3度）注意旋转方向。

（7）、将渐开线镜像。

（镜像平面为（6）的平面）（8）、拉伸圆柱（齿坯），并倒角c0.5，尺寸如下图；（9）、建立齿槽（拉伸移除材料）以投影命令绘制两渐开线和齿底圆，绘制齿底圆尺寸，见下图。

（10）、阵列齿槽（轴阵列）2、绘制下图,齿数Z=34,m=1.5，压力角200，-----精心整理，希望对您有所帮助!。

Creo如何画斜齿轮演示教学

• 20.在front平面上，以用投影命令，尺顶圆圆为直径，拉伸一个高度为齿轮宽度b的实体
十二.投影扫描曲线
• 21.在right平面上，绘制一条直线，角度为齿轮的螺旋角，并投影到第19步创建的曲面上
十三.创建扫描法向曲线
• 22.在right平面上，绘制一条直线，和中心轴线重合，长度为齿轮的宽度b。
• 17.复制上一步移动后的两根渐开线，然后点击选择性粘贴，勾选“对副本应用移动/旋转变换”
• 选择“旋转”选取“中心轴线”，旋转角度输入 “asin(2*B*Tan(Beta)/D)”，弹窗提示是否添加其作为特征关系，点“是”
十一.创建圆柱曲面和圆柱面
• 19.在front平面上，以用投影命令，分度圆为直径，制渐开线
• 10.如图，选择“笛卡尔坐标系”，在“参考”中添加坐标系，然后点击“方程”，在弹窗中输入方程式
r=DB/2 theta=t*45 x=r*cos(theta)+r*sin(theta)*theta*pi/180 y=r*sin(theta)-r*cos(theta)*theta*pi/180 z=0
Creo如何画斜齿轮
TSxy
一.设定各项参数
• 1.菜单栏—工具—参数
• 2.M=1.25（代表模数） Z=72（代表齿数） a=20（代表压力角） Beta=20（代表齿轮斜度—螺旋角） B=12（代表齿轮厚度） Hax=1（代表齿顶系数） Cx=0.25（代表齿根系数） X1=0（代表变位系数，等于0表示没有变位）
九.镜像渐开线
• 15.通过新建的DTM2平面来对渐开线进行镜像
十.复制-旋转渐开线
• 16.复制两根渐开线，然后点击选择性粘贴，勾选“对副本应用移动/旋转变换”

基于CREO2、0渐开线变位圆柱直齿轮的参数化设计第一步: 设置参数1、启动软件,新建文件,起名GEAR,取消“使用缺省模版”,选择“mmns-par-solid”确定。

2、工具-参数-添加参数-如下图添加。

参数字母含义如下:M-模数Z-齿数ANG-压力角B-齿轮厚度DA-齿顶圆直径DF-齿根圆直径HAX-定义齿顶高系数CX-定义齿顶系数X-变位系数第二步:设置圆柱齿轮的基本尺寸关系1、工具-关系-输入如下关系:2、以FRONT面为草绘面进行草绘—绘制四个圆。

3、工具-关系-输入以下关系:确定后,按再生按钮。

第三步:绘制渐开线齿轮轮廓曲线1、点击曲线-来自方程的曲线-选择笛卡尔坐标-进入程序编辑器2、在程序编辑器输入以下方程:3、编写完成后保存退出-在绘图窗口就产生一条曲线。

4、以RIGHT面与TOP面创建基准轴A-1;以分度圆与曲线为参照创建参考点PNT0;以点PNT0与中心轴A-1为基准创建平面DTM1;以DTM1平面为基准,以中心坐标为轴创建齿廓中心面DTM2。

5、打开关系窗口输入:D12=360/(4*Z),按再生按钮。

6、以DTM2为中心创建镜像特征,生成对称的渐开线,创建齿廓。

第四步:绘制渐开线齿轮单齿实体1、拉伸实体:在使用边上选取“环”,选取最里面的圆(齿根圆直径),完成草图,拉伸长度出始为15、在关系窗口输入:D13=B。

按再生按钮,就生成圆柱齿轮的齿根圆实体。

2、拉伸实体-创建齿轮的齿廓。

初始值设为15、3、在关系窗口输入以下内容,按再生,生成实体。

第五步:创建渐开线变位圆柱齿轮实体模型1、选择拉伸2-点击复制-粘贴-选择性粘贴-如下图勾选,确定进入“选择性粘贴”的窗口。

选择A-1作为旋转轴,在“变换”菜单下设置旋转的初始旋转角为30°,如图所示。

按确定完成。

2、打开关系窗口,输入以下内容:D16=360/Z,确定后,按再生,生成实体。

点选移动副本1,以中心轴A-1为中心进行矩阵,其余皆为默认,在关系窗口输入,确定后再生,最终生成实体如图。

CREO齿轮建模

基于渐开线变位圆柱直齿轮的参数化设计第一步：设置参数1、启动软件，新建文件，起名GEAR取消使用缺省模版”，选择“ mmn s-par-soli（确定。

2、工具-参数-添加参数-如下图添加。

乂冃” tta 分曲吐秆程聿TA脱凶風用左序3 "Hil4 iM d匚'；宀三氓皑伉衣邨：玄專丿圏启灘善書谱才樹0廉告?"巾H；槪朗=”味醫；哄血霹卷毗胡春参数字母含义如下:M-模数Z齿数ANG压力角B-齿轮厚度DA-齿顶圆直径DF齿根圆直径HAX定义齿顶高系数CX定义齿顶系数X-变位系数第二步：设置圆柱齿轮的基本尺寸关系1、工具-关系-输入如下关系:2、以FRONT®为草绘面进行草绘一绘制四个圆3、工具-关系-输入以下关系:its 编宦播人甦数昼示査挂范宙割卞T QtEAE rC C茁电醛X =? ri戲A ［）础ME+ -3A= 3>K> 也A 沪供卞H *5□=jrxz5T di-t-Z^ha/A d±=e->h£30-D<>31sDB[J32*IfEM T■•局却養询4Fifi确定后，按再生按钮文件▼棋型分析注賽渲染工具祝圈乘住建模曲用程序毛荊生威■»「■,蔚| 帝用户圭义特征广刈占'斤复制几何X刪除”里收縮直銘□沁査占刁命解平面畑楼耳W严M冶乳B玻繼r'制圈甬*囤壳© ffilS * 爲筋 *§£一刑状T工I 里新注駐QH+①第三步：绘制渐开线齿轮轮廓曲线1、点击曲线-来自方程的曲线-选择笛卡尔坐标-进入程序编辑器文怦* 轉5? 讣析沖卑洎染工耳祁冏柔怦暉書廊用稈.岸0柿SJ黃L/筋瞬. 亠甘2、在程序编辑器输入以下方程:3、编与完成后保存退出-在绘图窗口就产生一条曲线4、以RIGHT面和TOP面创建基准轴A-1 ;以分度圆和曲线为参照创建参考点PNT0以点PNT0和中心轴A-1为基准创建平面雀作•Li，GEAR. PR 1£7 RIG KT£7 TOPG FRONT♦W-胆■厠聊面戳认坐杯多~通廿占杭'曲连~炭旦万程笊隹读z怒〒■ L 3FBA*¥WM慢霜占僅別連證更・■DTM1;以DTM1平面为基准，以中心坐标为轴创建齿廓中心面DTM2。

CREO2.0齿轮建模 .之欧阳学创编

基于CREO2.0渐开线变位圆柱直齿轮的参数化设计第一步: 设置参数1、启动软件，新建文件，起名GEAR，取消“使用缺省模版”，选择“mmns-par-solid”确定。

2、工具-参数-添加参数-如下图添加。

参数字母含义如下：M-模数 Z-齿数ANG-压力角 B-齿轮厚度 DA-齿顶圆直径DF-齿根圆直径HAX-定义齿顶高系数CX-定义齿顶系数X-变位系数第二步：设置圆柱齿轮的基本尺寸关系1、工具-关系-输入如下关系：2、以FRONT面为草绘面进行草绘—绘制四个圆。

3、工具-关系-输入以下关系：确定后，按再生按钮。

第三步：绘制渐开线齿轮轮廓曲线1、点击曲线-来自方程的曲线-选择笛卡尔坐标-进入程序编辑器2、在程序编辑器输入以下方程：3、编写完成后保存退出-在绘图窗口就产生一条曲线。

4、以RIGHT面和TOP面创建基准轴A-1；以分度圆和曲线为参照创建参考点PNT0；以点PNT0和中心轴A-1为基准创建平面DTM1；以DTM1平面为基准，以中心坐标为轴创建齿廓中心面DTM2。

5、打开关系窗口输入：D12=360/（4*Z），按再生按钮。

6、以DTM2为中心创建镜像特征，生成对称的渐开线，创建齿廓。

第四步：绘制渐开线齿轮单齿实体1、拉伸实体：在使用边上选取“环”，选取最里面的圆（齿根圆直径），完成草图，拉伸长度出始为15.在关系窗口输入：D13=B。

按再生按钮，就生成圆柱齿轮的齿根圆实体。

2、拉伸实体-创建齿轮的齿廓。

初始值设为15.3、在关系窗口输入以下内容，按再生，生成实体。

第五步：创建渐开线变位圆柱齿轮实体模型1、选择拉伸2-点击复制-粘贴-选择性粘贴-如下图勾选，确定进入“选择性粘贴”的窗口。

选择A-1作为旋转轴，在“变换”菜单下设置旋转的初始旋转角为30°，如图所示。

按确定完成。

2、打开关系窗口，输入以下内容：D16=360/Z，确定后，按再生，生成实体。

点选移动副本1，以中心轴A-1为中心进行矩阵，其余皆为默认，在关系窗口输入，确定后再生，最终生成实体如图。

CREO20参数化设计齿轮(LuPeng)

CREO2.0参数化设计齿轮零件齿轮传动是最重要的机械传动之一。

齿轮零件具有传动效率高、传动比稳定、结构紧凑等优点。

因而齿轮零件应用广泛，同时齿轮零件的结构形式也多种多样。

根据齿廓的发生线不同，齿轮可以分为渐开线齿轮和圆弧齿轮。

根据齿轮的结构形式的不同，齿轮又可以分为直齿轮、斜齿轮和锥齿轮等。

本章将详细介绍用Pro/E创建标准直齿轮、斜齿轮、圆锥齿轮、圆弧齿轮以及蜗轮蜗杆的设计过程。

3.1直齿轮的创建3.1.1渐开线的几何分析图3-1 渐开线的几何分析渐开线是由一条线段绕齿轮基圆旋转形成的曲线。

渐开线的几何分析如图3-1所示。

线段s绕圆弧旋转，其一端点A划过的一条轨迹即为渐开线。

图中点（x1,y1）的坐标为：x1=r*cos(ang),y1=r*sin(ang) 。

(其中r为圆半径，ang为图示角度)对于Pro/E关系式，系统存在一个变量t，t的变化范围是0～1。

从而可以通过（x1,y1）建立（x,y）的坐标，即为渐开线的方程。

ang=t*90s=(PI*r*t)/2x1=r*cos(ang)y1=r*sin(ang)x=x1+(s*sin(ang))y=y1-(s*cos(ang))z=0以上为定义在xy平面上的渐开线方程，可通过修改x，y，z的坐标关系来定义在其它面上的方程，在此不再重复。

3.1.2直齿轮的建模分析本小节将介绍参数化创建直齿圆柱齿轮的方法，参数化创建齿轮的过程相对复杂，其中要用到许多与齿轮有关的参数以及关系式。

直齿轮的建模分析（如图3-2所示）：（1）创建齿轮的基本圆这一步用草绘曲线的方法，创建齿轮的基本圆，包括齿顶圆、基圆、分度圆、齿根圆。

并且用事先设置好的参数来控制圆的大小。

（2）创建渐开线用从方程来生成渐开线的方法，创建渐开线，本章的第一小节分析了渐开线方程的相关知识。

（3）镜像渐开线首先创建一个用于镜像的平面，然后通过该平面，镜像第2步创建的渐开线，并且用关系式来控制镜像平面的角度。

CREO齿轮的绘制教程

齿轮的绘制：复习：1、齿轮的齿顶圆直径：; 齿轮的分度圆直径：; 齿轮的齿底圆直径：m c a ⨯+⨯=）（**f h 2-z m d ; M:模数；z ：齿数；ha ：齿顶系数；c*：顶隙系数。

2、渐开线方程：alpha=20m=2z=30c=0.25ha=1db=m*z*cos(alpha)r=(db/2)/cos(t*50)theta=(180/pi)*tan(t*50)-t*50z=0（坐标平面高度）3、齿轮的绘制过程。

（以例子为例进行讲解）M=2；Z=30（1）、以平面Front 为草绘平面，绘制齿顶圆、分度圆、齿根圆。

图1（2）、绘制渐开线。

方程alpha=20m=2z=30c=0.25ha=1db=m*z*cos(alpha)r=(db/2)/cos(t*50)theta=(180/pi)*tan(t*50)-t*50z=0插入基准→曲线→来自方程的曲线→选取柱标系→输入方程（见上面方程）→确定（见图2）图2 图3（3）、放置基准点。

（渐开线与分度圆的交点）（4）、建立基准轴。

（right平面与top平面的交线）（5）、建立基准平面。

（（3）的交点和（4）的轴）（6）、将（5）的基准平面绕（4）的轴旋转度。

（本题中为3度）注意旋转方向。

（7）、将渐开线镜像。

（镜像平面为（6）的平面）（8）、拉伸圆柱（齿坯），并倒角c0.5，尺寸如下图；（9）、建立齿槽（拉伸移除材料）以投影命令绘制两渐开线和齿底圆，绘制齿底圆尺寸，见下图。

（10）、阵列齿槽（轴阵列）2、绘制下图,齿数Z=34,m=1.5，压力角200，。

CREO齿轮的绘制教程

齿轮的绘制：温习：1、齿轮的齿顶圆直径：;齿轮的分度圆直径：d =m ×z ;齿轮的齿底圆直径： m c a ⨯+⨯=）（**f h 2-z m d ; M:模数；z ：齿数；ha ：齿顶系数；c*：顶隙系数。

2、渐开线方程：alpha=20m=2z=30c=ha=1db=m*z*cos(alpha)r=(db/2)/cos(t*50)theta=(180/pi)*tan(t*50)-t*50z=0 （坐标平面高度）3、齿轮的绘制进程。

（以例子为例进行讲解）M=2；Z=30（1）、以平面Front 为草绘平面，绘制齿顶圆、分度圆、齿根圆。

图1（2）、绘制渐开线。

方程alpha=20m=2z=30c=ha=1db=m*z*cos(alpha)r=(db/2)/cos(t*50)theta=(180/pi)*tan(t*50)-t*50z=0插入基准→曲线→来自方程的曲线→选取柱标系→输入方程（见上面方程）→确信（见图2）图2 图3（3）、放置基准点。

（渐开线与分度圆的交点）（4）、成立基准轴。

（right平面与top平面的交线）（5）、成立基准平面。

（（3）的交点和（4）的轴）（6）、将（5）的基准平面绕（4）的轴旋转360度。

（此题中为3度）注意旋转4z方向。

（7）、将渐开线镜像。

（镜像平面为（6）的平面）（8）、拉伸圆柱（齿坯），并倒角，尺寸如以下图；（9）、成立齿槽（拉伸移除材料）以投影命令绘制两渐开线和齿底圆，绘制齿底圆尺寸，见以下图。

（10）、阵列齿槽（轴阵列）2、绘制以下图,齿数Z=34,m=，压力角200，。

CREO齿轮的绘制教程

齿轮的绘制：复习：1、齿轮的齿顶圆直径：;齿轮的分度圆直径：d =m ×z ;齿轮的齿底圆直径：m c a ⨯+⨯=）（**f h 2-z m d ; M:模数；z ：齿数；ha ：齿顶系数；c*：顶隙系数。

2、渐开线方程：alpha=20m=2z=30c=ha=1db=m*z*cos(alpha)r=(db/2)/cos(t*50)theta=(180/pi)*tan(t*50)-t*50z=0（坐标平面高度）3、齿轮的绘制过程。

（以例子为例进行讲解）M=2；Z=30（1）、以平面Front 为草绘平面，绘制齿顶圆、分度圆、齿根圆。

图1（2）、绘制渐开线。

方程alpha=20m=2z=30c=ha=1db=m*z*cos(alpha)r=(db/2)/cos(t*50)theta=(180/pi)*tan(t*50)-t*50z=0插入基准→曲线→来自方程的曲线→选取柱标系→输入方程（见上面方程）→确定（见图2）图2图3（3）、放置基准点。

（渐开线与分度圆的交点）（4）、建立基准轴。

（right平面与top平面的交线）（5）、建立基准平面。

（（3）的交点和（4）的轴）（6）、将（5）的基准平面绕（4）的轴旋转360度。

（本题中为3度）注意旋转方4z向。

（7）、将渐开线镜像。

（镜像平面为（6）的平面）（8）、拉伸圆柱（齿坯），并倒角，尺寸如下图；（9）、建立齿槽（拉伸移除材料）以投影命令绘制两渐开线和齿底圆，绘制齿底圆尺寸，见下图。

（10）、阵列齿槽（轴阵列）2、绘制下图,齿数Z=34,m=，压力角200，。

CREO2.0齿轮建模之欧阳地创编

基于CREO2.0渐开线变位圆柱直齿轮的参数化设计第一步: 设置参数1、启动软件，新建文件，起名GEAR，取消“使用缺省模版”，选择“mmns-par-solid”确定。

2、工具-参数-添加参数-如下图添加。

参数字母含义如下：M-模数 Z-齿数ANG-压力角 B-齿轮厚度 DA-齿顶圆直径DF-齿根圆直径HAX-定义齿顶高系数CX-定义齿顶系数X-变位系数第二步：设置圆柱齿轮的基本尺寸关系1、工具-关系-输入如下关系：2、以FRONT面为草绘面进行草绘—绘制四个圆。

3、工具-关系-输入以下关系：确定后，按再生按钮。

第三步：绘制渐开线齿轮轮廓曲线1、点击曲线-来自方程的曲线-选择笛卡尔坐标-进入程序编辑器2、在程序编辑器输入以下方程：3、编写完成后保存退出-在绘图窗口就产生一条曲线。

4、以RIGHT面和TOP面创建基准轴A-1；以分度圆和曲线为参照创建参考点PNT0；以点PNT0和中心轴A-1为基准创建平面DTM1；以DTM1平面为基准，以中心坐标为轴创建齿廓中心面DTM2。

5、打开关系窗口输入：D12=360/（4*Z），按再生按钮。

6、以DTM2为中心创建镜像特征，生成对称的渐开线，创建齿廓。

第四步：绘制渐开线齿轮单齿实体1、拉伸实体：在使用边上选取“环”，选取最里面的圆（齿根圆直径），完成草图，拉伸长度出始为15.在关系窗口输入：D13=B。

按再生按钮，就生成圆柱齿轮的齿根圆实体。

2、拉伸实体-创建齿轮的齿廓。

初始值设为15.3、在关系窗口输入以下内容，按再生，生成实体。

第五步：创建渐开线变位圆柱齿轮实体模型1、选择拉伸2-点击复制-粘贴-选择性粘贴-如下图勾选，确定进入“选择性粘贴”的窗口。

选择A-1作为旋转轴，在“变换”菜单下设置旋转的初始旋转角为30°，如图所示。

按确定完成。

2、打开关系窗口，输入以下内容：D16=360/Z，确定后，按再生，生成实体。

点选移动副本1，以中心轴A-1为中心进行矩阵，其余皆为默认，在关系窗口输入，确定后再生，最终生成实体如图。

CREO齿轮的绘制教程

齿轮的绘制：复习：1、齿轮的齿顶圆直径：;齿轮的分度圆直径： ; 齿轮的齿底圆直径： m c a ⨯+⨯=）（**f h 2-z m d ;M:模数；z ：齿数；ha ：齿顶系数；c*：顶隙系数。

2、渐开线方程：alpha=20m=2z=30ha=1db=m*z*cos(alpha)r=(db/2)/cos(t*50)theta=(180/pi)*tan(t*50)-t*50z=0 （坐标平面高度）3、齿轮的绘制过程。

（以例子为例进行讲解）M=2；Z=30（1）、以平面Front 为草绘平面，绘制齿顶圆、分度圆、齿根圆。

图1（2）、绘制渐开线。

方程alpha=20m=2z=30ha=1db=m*z*cos(alpha)r=(db/2)/cos(t*50)theta=(180/pi)*tan(t*50)-t*50z=0插入基准→曲线→来自方程的曲线→选取柱标系→输入方程（见上面方程）→确定（见图2）图2 图3（3）、放置基准点。

（渐开线与分度圆的交点）（4）、建立基准轴。

（right平面与top平面的交线）（5）、建立基准平面。

（（3）的交点和（4）的轴）（6）、将（5）的基准平面绕（4）的轴旋转度。

（本题中为3度）注意旋转方向。

（7）、将渐开线镜像。

（镜像平面为（6）的平面）（8）、拉伸圆柱（齿坯），并倒角，尺寸如下图；（9）、建立齿槽（拉伸移除材料）以投影命令绘制两渐开线和齿底圆，绘制齿底圆尺寸，见下图。

（10）、阵列齿槽（轴阵列）2、绘制下图,齿数，压力角200，。
