四种负反馈电路的特点

四种负反馈电路的特点

负反馈电路是一种控制信号对系统输出进行调节的技术,能够改善系统的稳定性、线性性、带宽和噪声等性能指标。

其中常用的四种负反馈电路包括电压串联反馈、电流串联反馈、电压并联反馈和电流并联反馈。

它们各自的特点如下:
1.电压串联反馈:在放大器的输出端接入一个反馈电阻,将其串联到放大器的输入端。

当输出信号增大时,反馈信号将使输入信号减小,从而降低放大器的增益。

这种负
反馈电路具有增益稳定性好、线性度高、输出阻抗低等特点。

2.电流串联反馈:在放大器的输出端接入一个电流采样电阻,将其串联到放大器的输
入端。

当输出信号增大时,反馈信号将使输入信号减小,从而降低放大器的增益。

与电压串联反馈电路相比,电流串联反馈电路的线性度更高,但频率响应差。

3.电压并联反馈:在放大器的输入端接入一个反馈电阻,将其并联到放大器的输出端。

当输出信号增大时,反馈信号将使输入信号增大,从而降低放大器的增益。

这种负
反馈电路具有输入阻抗高、噪声降低等特点,但容易产生振荡。

4.电流并联反馈:在放大器的输入端接入一个电流采样电阻,将其并联到放大器的输
出端。

当输出信号增大时,反馈信号将使输入信号增大,从而降低放大器的增益。

与电压并联反馈电路相比,电流并联反馈电路具有更高的带宽和更低的噪声,但稳
定性较差。

三极管的负反馈电路

三极管的负反馈电路

三极管的负反馈电路
三极管的负反馈电路有几种不同的类型。

一种典型的是集电极-基极负反馈式偏置电路,这种电路中的三极管是NPN型的,使用正极性直流电源+V进行供电。

在这个电路中,R1是集电极-基极负反馈式偏置电阻,它接在三极管VT1集电极与基极之间。

这个电阻为VT1提供了基极电流的回路,因为R1接在集电极与基极之间,所以它对电流具有负反馈的作用,因此被称为集电极-基极负反馈式偏置电路。

另一种是电流负反馈偏置电路。

这种电路一般用在放大器中,通过电流负反馈作用来稳定直流工作点。

这种电路中的关键元件包括R4,它被称为发射极电阻或反馈电阻。

适当加大R4的值可以提高电路的稳定性。

为了减小交流能量在R4上的损耗,还可以在R4两端并联一个电容C3,使交流信号旁路到地。

以上就是两种常见的三极管负反馈电路。

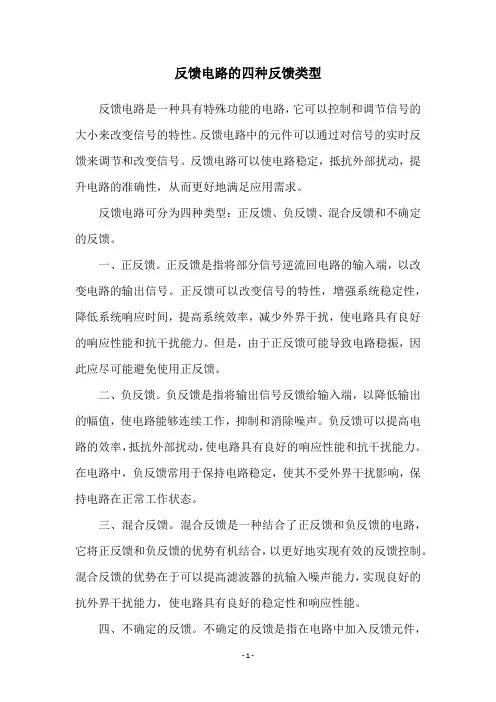

反馈电路的四种反馈类型
