Creo动态机构仿真操作手册完整版
creo3.0机构动画运动仿真
![creo3.0机构动画运动仿真](https://img.taocdn.com/s3/m/e8e72866aaea998fcc220e7a.png)
销钉连接
注:即允许绕着指定的轴进行旋转和平移的连接,共2个 自由度.
3
圆柱连接
© 2006 PTC
连接类型
滑动杆连接 mdo\connections\slider
轴对齐/插入曲面 平面匹配/对齐或点对齐(轴向) 注:即允许沿着指定的轴进行平移的连接 总共1个自由度.
平面连接 mdo\connections\plane
10
© 2006 PTC
连接轴设置
选取 参照
对销钉连接轴 设置初始位置
可设置运 动的范围
动态属性
11
© 2006 PTC
连接轴设置
连接轴运动到约束位置时,可使 用定义的还原系数仿真冲击力, 也称恢复系数.
12
© 2006 PTC
高级连接类型
高级连接类型包括: 槽连接、凸轮连接、齿轮连接
槽连接与凸轮连接的对比
凸轮从动机构连接。 3、可以再拖拽操作中使用凸轮连接。 4、凸轮连接不能防止凸轮倾斜,必须对
某一元件定义附加连接副,防 止倾斜。
运动中发生倾斜
29
© 2006 PTC
槽连接
30
© 2006 PTC
槽连接
31
© 2006 PTC
槽连接
32
© 2006 PTC
槽连接范例
设置工作目录到机构运动仿真 \connections\solt目录下.
取消钩选
20
© 2006 PTC
凸轮连接的范例
1装配第一个零件cam_frame.prt >cam_frame.prt > 缺省
2装配第二个零件cam.prt
>cam.prt
1
CREO 机构的运动仿真与分析
![CREO 机构的运动仿真与分析](https://img.taocdn.com/s3/m/dad0d30cce84b9d528ea81c758f5f61fb636285e.png)
仿真过程详解
导入模型:将CREO模型导入到仿真软 件中
分析结果:分析仿真结果如位移、速 度、加速度等
设置参数:设置仿真参数如时间、速 度、加速度等
优化设计:根据仿真结果对模型进行 优化设计
优化方案与实施
优化目标:提高机构运动效率降低能耗 优化方案:采用CREO机构的运动仿真与分析技术 实施步骤:建立模型、仿真分析、优化设计、验证测试 实施效果:提高机构运动效率降低能耗提高产品性能
06
结论与展望
总结CREO机构的优势与不足
优势:强大的建模功能支持多种格式的导入和导出 优势:高效的仿真分析功能能够快速准确地模拟机构运动 不足:对复杂机构的处理能力有限需要更多的优化和改进 不足:用户界面不够友好需要更多的用户反馈和改进
运行仿真
导入模型:将CREO模型导入到仿 真软件中
定义材料属性:为模型定义合适的 材料属性
添加约束:为模型添加适当的约束 条件
添加载荷:为模型添加适当的载荷 条件
运行仿真:运行仿真观察模型的运 动情况
分析结果:分析仿真结果得出结论
04
分析方法与工具
运动学分析
运动学方程: 描述物体运动
的数学模型
添加标题
添加标题
动力学分析应用:优化设计、故 障诊断、性能评估等
疲劳分析
疲劳分析的目的: 预测产品在使用 过程中的疲劳寿 命
疲劳分析的方法: 有限元分析 (FE)、实验测 试等
疲劳分析的工具 :CREO Simulte 、NSYS等
疲劳分析的步骤 :建立模型、施 加载荷、求解、 分析结果等
装配和机构仿真creo教程
![装配和机构仿真creo教程](https://img.taocdn.com/s3/m/113871a36137ee06eff91899.png)
这些方式是组件创建的
重、难点。装配就是通过这 些约束方式组合起来的。下 面我们来学习常用的约束方 式。
选择零件 约束方式
最终 保证
完全 约束
距离约束
同向距离
可设定偏距
曲面法向量指向相同方向 曲面法向量指向相同方向
曲面共面
曲面在指定偏距面上对齐
距离约束
异向距离
可设定偏距
曲面法向量指向相反方向 曲面法向量指向相反方向
Ctrl+Alt+中键 Ctrl+Alt+右键
装配视图分解(爆炸图)
• “视图管理器”→“分 解”→“新建”→ “属性” (左上角) →“放置”→选 定移动零件后在零件上出现三 个移动方向,把鼠标放在要移 动方向的箭头上,按住鼠标左 键拖动到想要的位置后放开鼠 标。每次完成位置设定后必须 “保存”(在编辑里)。
轴承 一般 槽 6DOF
功能意义 创建一个用户定义约束集 在组件中不允许任何移动 包含移动轴和平移约束 包含移动轴和旋转约束 包含只允许进行 360° 移动的旋转轴 包含一个平面约束,允许沿着参照平面旋转和平移 包含允许进行 360° 移动的点对齐约束 包含一个坐标系和一个偏距值,以将元件"焊接"在相对于 组件的一个固定位置上 包含一个点对齐约束,允许沿轨迹旋转 创建有两个约束的用户定义集 包含一个点对齐约束,允许沿一条非直轨迹旋转。 包含一个坐标系和一个偏距值,允许在各个方向上移动
5种分析的类型
测量过程(分析类型为运动学)
仿真步骤
使用连接 方式完成 装配。
进入机构界 面,若是特 殊机构增加 连接方式。
设置电机和受力。 快照。
四连杆机构的设计
运动仿真
定义驱动电机
定义运动轴—定义运动参数
creo仿真教程
![creo仿真教程](https://img.taocdn.com/s3/m/d4e2c8134a73f242336c1eb91a37f111f1850d8a.png)
方法/步骤
接下来,我们点击拖动按钮,鼠标拖 动手柄进行转动,验证模型是否可以 转动,
方法/步骤
其次,我们对模型添加连接,本模型 添加齿轮连接,点击齿轮连接,选择 两个模型,
方法/步骤
接着,我们添加驱动机构,添加伺服 电机,选择运动轴,
方法/步骤
最后,我们添加机构分析,对要分析 的部位、内容进行添加就可以了。
参考资料:Creo Parametric5.0项目教程
《Creo Parametric5.0项目教程》是2021年人民邮电出版社出版的图书。
参考资料:Creo 4.0机械设计教程(高职高专教材)
《Creo 4.0机械设计教程(高职高专教材)》是2018年机械工业出版社出版的图书,作者是詹 友刚。
参考资料:边做边学——Creo 3.0机械设计立体化教程(微课版)
《边做边学——Creo 3.0机械设计立体化教程(微课版)》是2017年人民邮电出版社出版的图 书,作者是耿慧莲、谭雪松。
参考资料:Creo6.0运动仿真与分析教程
《Creo6.0运动仿真与分析教程》是2021年机械工业出版社出版的图书。
参考资料:Creo4.0运动仿真与分析教程
《Creo4.0运动仿真与分析教程》是2019年8月机械工业出版社出版的图书,作者是北京兆迪科 技有限公司。
谢谢观看
creo仿真教程
参考资料:详解Creo Parametric 2.0标准教程(含DVD光盘1张)
《详解Creo Parametric 2.0标准教程(含DVD光盘1张)》是2013年电子工业出版社出版的图书, 作者是刘昌丽、康士廷、杨忠俊。
内容介绍
creo仿真教程
方法/步骤
首先,我们应用教程
ProeCreo多动作仿真
![ProeCreo多动作仿真](https://img.taocdn.com/s3/m/6b2fa7f24bfe04a1b0717fd5360cba1aa8118cd3.png)

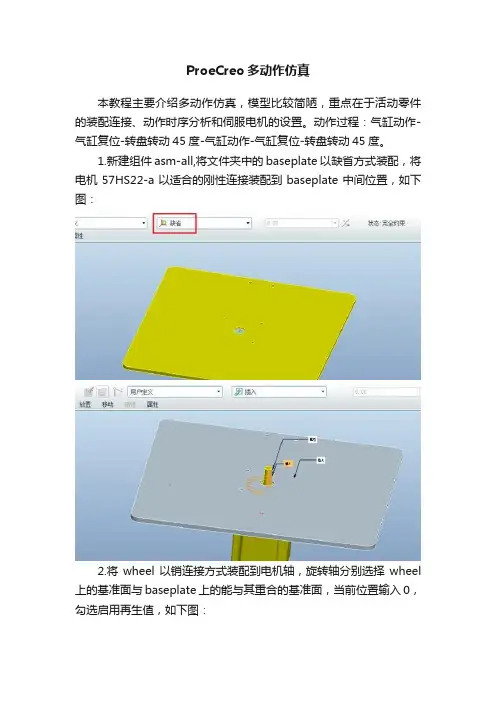

ProeCreo多动作仿真本教程主要介绍多动作仿真,模型比较简陋,重点在于活动零件的装配连接、动作时序分析和伺服电机的设置。
动作过程:气缸动作-气缸复位-转盘转动45度-气缸动作-气缸复位-转盘转动45度。
1.新建组件asm-all,将文件夹中的baseplate以缺省方式装配,将电机57HS22-a以适合的刚性连接装配到baseplate中间位置,如下图:2.将wheel以销连接方式装配到电机轴,旋转轴分别选择wheel 上的基准面与baseplate上的能与其重合的基准面,当前位置输入0,勾选启用再生值,如下图:3.用合适的刚性连接把plate-1装配到baseplate侧边的两个孔,如下图:4.用合适刚性连接把气缸FDA20-50装配到plate-1顶部的孔,如下图:零件已全部装配完成。
5.下面是重点,进行动作时序分析。
为了分析动作时序更明确,用EXCEL创建一个表格,如下图:如上图,这就是动作分析的全过程;第一、二行是转盘与气缸的动作位置与行程的变化,第三行为时间轴。
如要调节速度,可以适当更改每个时间间隔。
6.根据上面的EXCEL表格,创建两个TXT文件(这里是有规律的,请细心对比表格与两个TXT文件),并保存到目前工作目录,如下图:6.切换到机构模块。
7.点击伺服电机,弹出对话框,选择转盘销连接运动轴作为运动轴,如下图:点击对话框中的轮廓,模选择表,如下图:点击文件下面的图标,弹出对话框,类型选择所有文件,找到上面创建的TXT文件中的转盘,点击确定,点击伺服电机定义对话框中的确定,如下图:8.用同样的方法,定义气缸的伺服电机。
9.把模型移动到适合观察的角度,点击机构分析,把对话框移到一边,在结束时间输入63,如下图:点击运行,完成。
15_装配和机构仿真creo教程
![15_装配和机构仿真creo教程](https://img.taocdn.com/s3/m/d2754a0484254b35effd3455.png)
装配视图分解(爆炸图)
•
“视图管理器”→“分解”→“新建”→ “属性”(左上角)
→“放置”→选定移动零件后在零件上出现三个移动方向,把鼠标放在
要移动方向的箭头上,按住鼠标左键拖动到想要的位置后放开鼠标。每
次完成位置设定后必须“保存”(在编辑里)。
装配视图分解 选择移动的方向XYZ轴
平移
旋转
选择零件
装配分解视图的保存
这样可以在工程图中放置装配分解 视图
编辑和修改 实现零件、组件和装配件的编辑切换 以零件模式打开该零件
弹出该零件的装配约束窗口 实现装配阵列,默认下是“参考”阵列
图标
预定义约束集的列表
名称 用户定义 刚性 销钉 滑块 圆柱 平面 球 焊接
轴承 一般 槽 6DOF
重合约束
约束两个装配元件的面与面、线与线、线与点、面与点、线与面、坐标以及点与点间的重合。其 中,最常用的是面与面的重合以及线与线的重合,如把轴插入孔里时,用两轴线的重合即可。
面与面同向重合
面与面异向重合
轴与孔面的重合
回转曲面 回转曲面同轴
其它约束条件
“法向”约束:定义两元件中的直线或平面相互垂直。 “共面”约束:使两元件中的两条直线或轴在同一个面内。 “居中”约束:控制两元件的坐标原点重合,但坐标轴不重合。 “相切”约束:控制两曲面相切。 “固定”约束:可以把元件固定在当前位置。 “默认”约束:使元件的默认坐标系与装配环境的默认坐标系重合。第一个元件一般用此方式。
5种分析的类型
测量过程(分析类型为运动学)
仿真步骤
使用连接方式完成 装配。
进入机构界面,若是特殊 机构增加连接方式。
creo运动仿真教程
![creo运动仿真教程](https://img.taocdn.com/s3/m/ba6729db376baf1ffd4fad8a.png)
连接类型机构的连接:在装配零件时,采用如图所示的连接类型,使的零件的之间具有一定的自由度小J 实现相对的运动. Type Graphic Icon DOF Pin销钉X1 Cyluklei 囲柱2 SI K I CI滑块8—] Planar平而3Weld焊接0 Ball 球伽3B^anng袖承C6—p74 Cain凸轮c5(S Vaiies Sim槽a沁Yari”Rigid刚性N/A-110 Gear齿轮N/A%Varies General —嚴Varies6D0F6连接类型销钉连接 mdo\connections\pin&cylinder♦轴对齐/插入曲面.平面匹配/对齐或点对齐(径向)汪:即允许绕着指定的轴逬行旋转的连接•共1个自由度. 注:即允许绕着指定的轴迸行旋转和平移的连接,共2个 自由度.连接类型滑动杆连接 mdo\co nnections'slider♦轴对齐/插入曲面♦平面匹配/对齐或点对齐帥向) 注:即允许沿着指定的轴逬行平移的连接 总共1个自由度.平面连接 mdo\connections\plane♦平面匹配/对齐汪:即允许沿着1轴旋转和沿2轴方向平移 总共3个自由度.PTC Channel Advantoge••••W PTC*圆拄连接♦轴对齐/插入曲面平面连接销钉连接11拄连接滑块连接连接类型焊接连接两个坐标系对齐,元件自由度被完全消除。
连接后,元件与组件成为一 个主体■相互之间不再有自由度。
如果将一个子组件与组件用焊接连接,子组件内各零件将参照组件坐标系按其原有自由度的作用。
总自由度 为0。
刚性连接使用一个或多个基本约束,将元件与组件连接到一起。
连接后,元件与 组件成为一个主体,相互之间不再有自由度.如果将一个子组件与组件 用刚性连接,子组件内各零件也将一起被"粘〃住,其原有自由度不起作 用。
总自由度为0。
PTC Channel Advanlogc•••••W PTC*连接类型 球连接点与点对齐注:即允许绕着任意方向旋转的连接,总3个自由度轴承连接点在轴/曲线上注:它与机械上的“轴承”不同,它是元件(或组件)上 的一个点对齐到组件(或元件)上的一条直边或轴线 上,因此元件可沿轴线平移并任意方向旋转,具有1 个平移自由度和3个旋转自由度,总自由度为4拖拽当机构连接好以后,可以通过拖拽功能,使元件间产生 相对运动. 使用快照使剃拖动“(Dfdg )对话框中的•快照气Snapshots )迭项卡可显示不同配 置组件的己保存快範的列表。
15_装配和机构仿真creo教程
![15_装配和机构仿真creo教程](https://img.taocdn.com/s3/m/25316d4b312b3169a451a4f9.png)
电动机的模:SCCA
• 它称做“正弦-常数-余弦-加速度”运动,缩 写为SCCA。它一共有五个参数: A = 渐增加速度归一化时间部分 B = 恒定加速度归一化时间部分 C = 递减加速度的归一化时间部分 H = 幅值 T = 周期 其中A + B + C = 1,用户必须提供 A 和 B 的值、幅值和周期。
轴承 一般 槽 6DOF
功能意义 创建一个用户定义约束集 在组件中不允许任何移动 包含移动轴和平移约束 包含移动轴和旋转约束 包含只允许进行 360° 移动的旋转轴 包含一个平面约束,允许沿着参照平面旋转和平移 包含允许进行 360° 移动的点对齐约束 包含一个坐标系和一个偏距值,以将元件"焊接"在相对于 组件的一个固定位置上 包含一个点对齐约束,允许沿轨迹旋转 创建有两个约束的用户定义集 包含一个点对齐约束,允许沿一条非直轨迹旋转。 包含一个坐标系和一个偏距值,允许在各个方向上移动
Ctrl+Alt+中键 Ctrl+Alt+右键
装配视图分解(爆炸图)
• “视图管理器”→“分 解”→“新建”→ “属性” (左上角) →“放置”→选 定移动零件后在零件上出现三 个移动方向,把鼠标放在要移 动方向的箭头上,按住鼠标左 键拖动到想要的位置后放开鼠 标。每次完成位置设定后必须 “保存”(在编辑里)。
选择零件 约束方式
最终 保证
完全 约束
距离约束
同向距离
可设定偏距
曲面法向量指向相同方向 曲面法向量指向相同方向
曲面共面
曲面在指定偏距面上对齐
距离约束
异向距离
可设定偏距
曲面法向量指向相反方向 曲面法向量指向相反方向
曲面共面
曲面在指定偏距面上匹配
Creo 7.0基础教程 第8章机构运动仿真设计
![Creo 7.0基础教程 第8章机构运动仿真设计](https://img.taocdn.com/s3/m/8c484024b6360b4c2e3f5727a5e9856a561226a8.png)
销连接
同连杆装配
圆
柱
销
连
连
接
接
复制粘贴
配置文件: engine
仿真设计-机构模块
前面我们已经对引擎机构进行了仿真装配,但要让其仿真运动起来,需要对其添加动力, 即添加电机,仿真运动起来后我们可以对其进行运动分析,了解机构上某点的位置、速度 和加速度等的运动轨迹。
1.设置伺服电动机;2.进行机构分析
配置文件夹:CH8\圆柱连接
平面连接
平面连接的连接元件既可以在一个平面内移动,也可以绕垂直于该平面的轴 线转动,有两个移动自由度和一个转动自由度
配置文件夹:CH8\平面连接
球连接
球连接的连接元件在约束点上可以向任何方向转动,球连接只需一个点对齐 约束,球连接有三个转动自由度,没有移动自由度
配置文件夹:CH8\球连接
配置文件夹:CH8\凸轮连接
齿轮链接
配置文件夹:2-5-1齿轮齿条连接
齿轮链接
配置文件夹:2-5-2圆柱+齿轮练习
凸轮链接
配置文件夹: 3-5启用摩擦
仿真设计-发动机运动仿真
6DOF连接是元件与组件间无约束的一种连接。具有三个转动自由度和三个 移动自由度,选择两个元件的坐标系作为参考,但注意不是约束
配置文件夹:CH8\6DOF连接
槽连接
槽连接可以使元件上的一点始终在另一元件中的一条曲线上运动,点可以是基准点也可以 是顶点,曲线可以是基准曲线也可以是3D曲线,也可以是多条曲线,但这多条曲线必须连续。 槽连接有三个转动自由度和一个沿曲线移动的移动自由度
移自由度为1; 5. 平面连接:元件可以在配合平面内进行平移和绕平面法向的轴线旋转,旋转自由
度为1,平移自由度为2; 6. 球连接:元件可以绕配合点进行空间旋转,旋转自由度为3,平移自由度为0; 7. 焊缝连接:两个元件按指定坐标系固定在一起,自由度为0;
15_装配和机构仿真creo教程
![15_装配和机构仿真creo教程](https://img.taocdn.com/s3/m/d2754a0484254b35effd3455.png)
电动机的模:SCCA
• 它称做“正弦-常数-余弦-加速度”运动,缩写为SCCA。它一共有五个参数: A = 渐增加速度归一化时间部分 B = 恒定加速度归一化时间部分 C = 递减加速度的归一化时间部分 H = 幅值 T = 周期 其中A + B + C = 1,用户必须提供 A 和 B 的值、幅值和周期。
平移
旋转
选择零件
装配分解视图的保存
这样可以在工程图中放置装配分解 视图
编辑和修改 实现零件、组件和装配件的编辑切换 以零件模式打开该零件
弹出该零件的装配约束窗口 实现装配阵列,默认下是“参考”阵列
图标
预定义约束集的列表
名称 用户定义 刚性 销钉 滑块 圆柱 平面 球 焊接
轴承 一般 槽 6DOF
这些方式是组件创建的重、难点。装配就是通过 这些约束方式组合起来的。下面我们来学习常用的约束 方式。
选择零件约束方式
最终保证 完全约束
同向距离
距离约束
可设定偏距
曲面法向量指向相同方向 曲面共面
曲面法向量指向相同方向 曲面在指定偏距面上对齐
异向距离
距离约束
可设定偏距
曲面法向量指向相反方向 曲面共面
自由弹跳的小球
在机构中,小球和圆弧是凸轮连接, 且e>=0。
小球使用槽连接完 成装配。
自由碰撞的小球
两个小球使用平面连接完 成装配。
在机构中,三个零件间都是凸轮连 接,且e>=0,可以设置e=1。
齿轮连接
皮带轮连接
结语
谢谢大家!
2020/12/28
38
谢谢!
装配视图分解爆炸图装配视图分解选择零件件旋转平移选择移动的方向向xyz轴装配分解视图的保存这样可以在工程图中放置装配分解视图编辑和修改实现零件组件和装配件的编辑切换弹出该零件的装配约束窗口以零件模式打开该零件实现装配阵列默认下是参考阵列列预定义约束集的列表图标名称功能意义用户定义创建一个用户定义约束集刚性在组件中不允许任何移动销钉包含移动轴和平移约束滑块包含移动轴和旋转约束圆柱包含只允许进行360移动的旋转轴平面包含一个平面约束允许沿着参照平面旋转和平移球球包含允许进行360移动的点对齐约束焊接包含一个坐标系和一个偏距值以将元件焊接在相对于组件的一个固定位置上轴承包含一个点对齐约束允许沿轨迹旋转一般创建有两个约束的用户定义集槽槽包含一个点对齐约束允许沿一条非直轨迹旋转
Creo动态机构仿真操作手册完整版
![Creo动态机构仿真操作手册完整版](https://img.taocdn.com/s3/m/61ad2cc7370cba1aa8114431b90d6c85ec3a88be.png)
Creo动态机构仿真操作⼿册完整版C r e o动态机构仿真操作⼿册HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】Creo2.0动态机构仿真操作⼿册1 范围本标准规定了Creo2.0动态机构仿真建模⽅法及思路。
本标准适⽤于公司产品结构设计选⽤。
2 Creo2.0机构模块简介在进⾏机械设计时,建⽴模型后设计者往往需要通过虚拟的⼿段,在电脑上模拟所设计的机构,来达到在虚拟的环境中模拟现实机构运动的⽬的。
对于提⾼设计效率降低成本有很⼤的作⽤。
Creo Parametric 2.0中“机构”模块是专门⽤来进⾏运动仿真和动态分析的模块。
design(机械设计)和Mechanism dynamics(机械动态)两个⽅⾯的分析功能。
在装配环境下定义机构的连接⽅式后,单击菜单栏菜单“应⽤程序”→“机构”,如图1-1所⽰。
系统进⼊机构模块环境,呈现图1-2所⽰的机构模块主界⾯:菜单栏增加如图所⽰的“机构”下拉菜单,模型树增加了如图所⽰“机构”⼀项内容,窗⼝上边出现如图1-3所⽰的⼯具栏图标。
下拉菜单的每⼀个选项与⼯具栏每⼀个图标相对应。
⽤户既可以通过菜单选择进⾏相关操作。
也可以直接点击快捷⼯具栏图标进⾏操作。
图1-1 由装配环境进⼊机构环境图图1-2 机构模块下的主界⾯图图1-3 机构菜单图1-4 模型树菜单如图 1-4所⽰的“机构树”⼯具栏图标和图1-3中下拉菜单各选项功能解释如下:连接轴设置:打开“连接轴设置”对话框,使⽤此对话框可定义零参照、再⽣值以及连接轴的限制设置。
凸轮:打开“凸轮从动机构连接”对话框,使⽤此对话框可创建新的凸轮从动机构,也可编辑或删除现有的凸轮从动机构。
3D 接触:打开“3D接触从动机构连接”对话框,使⽤此对话框可创建新的3D接触从动机构,也可编辑或删除现有的3D接触从动机构。
齿轮:打开“齿轮副”对话框,使⽤此对话框可创建新的齿轮副,也可编辑、移除、复制现有的齿轮副。
creo机构运动仿真
![creo机构运动仿真](https://img.taocdn.com/s3/m/5fe6e60ac281e53a5802ffca.png)
连接可绕3轴进行旋转和平移运动.它没有任何方向的约束,总自由度 为6个.若要定义6DOF连接,我们需要选取零件和组件上的坐标系.
7
© 2006 PTC
拖拽
点拖动
主体拖动
拖拽 当机构连接好以后,可以通过拖拽功能,使元件间产生 相对运动.
8
© 2006 PTC
拖拽
9
© 2006 PTC
拖拽
动态图元 关于力/扭矩 力/扭矩定义
43
© 2006 PTC
动态图元
44
© 2006 PTC
机构分析与测量 机构分析
分析 回放分析 测量
45
© 2006 PTC
机构分析
46
© 2006 PTC
机构分析
47
© 2006 PTC
机构分析
48
© 2006 PTC
机构分析
关于力平衡分析
力平衡分析可求出要是机构在特定形态中保持固定不动所需的力.
定义齿轮 副属性
35
© 2006 PTC
齿轮连接范例
Large_gear.prt
Small_gear.prt
机构仿真
Gear_base.prt
操作演示
36
© 2006 PTC
动态图元
动态图元:包括伺服电机、执行电机、弹簧、重力、阻尼、力\扭矩、
定义伺服电机
定义重力 定义执行电机 定义弹簧 定义阻尼器 定义力/扭矩
27
7定义轮廓
选择速度 输入速度值
© 2006 PTC
凸轮连接的范例 8点击工具按扭
9定义分析
输入终止时间
运动
28
© 2006 PTC
proe机构运动仿真教程
![proe机构运动仿真教程](https://img.taocdn.com/s3/m/07ddaaaedbef5ef7ba0d4a7302768e9951e76e3d.png)
proe机构运动仿真教程Pro/E是一款专业的三维参数化设计软件,具备强大的建模、绘图和分析功能,同时也支持运动仿真。
Pro/E机构运动仿真可以帮助设计师在设计机构时预测机构在运动过程中的动态行为和工作状态,从而提高设计的准确性和效率。
本教程将介绍Pro/E机构运动仿真的基础知识和操作步骤。
一、机构运动仿真概述机构运动仿真是指通过计算机模拟机构在不同工作状态下的动态行为和运动学、动力学特性,以评估机构的工作效率、可靠性和稳定性等。
机构运动仿真可以帮助设计师预测机构在实际工作中的行为,包括运动范围、速度、加速度和力等指标。
与传统的试制方法相比,机构运动仿真可以极大地降低试制成本和时间,同时也提高了设计的准确性和效率。
二、机构运动仿真的基础知识1. 机构机构是由两个或多个刚体通过连杆、齿轮、曲柄等连接构成的机械系统。
机构的功能是将输入运动和输出运动分离,从而实现不同类型的运动转换。
机构的类型根据连接的刚体个数可分为二级机构和三级机构;根据传递运动的方式可分为平面机构和空间机构;根据传递运动的数量可分为单自由度机构和多自由度机构。
2. 运动学和动力学运动学是研究机构运动的几何学原理,包括机构末端轨迹、速度、加速度和角度等指标;而动力学是研究机构运动的动力学原理,包括机构的力学特性、动力特性和能量特性等。
机构运动仿真需要同时考虑机构的运动学和动力学特性,并进行分析和仿真。
3. 运动学链运动学链是指连接机构各个部件的连杆、齿轮和副件等构成的运动链路。
运动学链的结构会影响机构的运动学性能,因此在机构运动仿真前需要建立运动学链模型,并确定各个部件之间的关系和运动学指标等。
三、机构运动仿真的操作步骤机构运动仿真需要按照以下基本步骤进行:1. 建立模型并确定机构类型在Pro/E中打开新的机构模型,并根据实际需求从零开始建立机构模型。
确定机构类型,包括二级机构或三级机构、平面机构或空间机构、单自由度机构或多自由度机构等。
CREO 机构的运动仿真与分析
![CREO 机构的运动仿真与分析](https://img.taocdn.com/s3/m/8b93f445793e0912a21614791711cc7931b7788a.png)
3.选项说明
“回放”对话框中的选项含义见表
选项
含义
播放当前结果集,
保存结果集,可在当前或以后的进程中检索此文件,以回放结果或计算测量值,保存为pbk 文件,
表示从磁盘中恢复结果集,
表示删除选中的结果集,
导出结果集,将信息导出到.fra文件,
“碰撞检测设 置”按钮
创建运动包络,表示机构在分析期间一个或多个元件的运动范围,单击此按钮,弹出“创 建运动包络”对话框,如图11-14所示,
其常用函数的具体含义如下表
函数类型 常数
斜坡
公式 y=A
y=A+B*t
余弦
y=A*cos 2*Pi*t/T+B +C
摆线 抛物线
y=L*t/TL*sin 2*Pi*t/T /2*Pi y=A*t+1/2B t2
多项式
y=A+B*t+C+t2+D*t3
含义 位置、速度、加速度恒定 位置、速度、加速度随时间线性变化
第11章 机构的运动仿真与分析
11.1 概述
1.模块简介 机构运动分析 Mechanism 模块是Creo Parametric 2.0中一个功能强大的模块, 该模块集运动仿真和机构分析于一身,可将已有的机构根据设计意图定义各构件间 的运动副、设置动力源,进行机构运动仿真,并能检查干涉以及测量各种机构中需 要的参数等,这样,大大提高了设计产品的效率以及可靠性, 运动学和动力学是运动仿真与分析中常用到的两个重点内容,运动学运用几何学的 方法来研究物体的运动,不考虑力和质量等因素的影响,即机构在不受力情况下运 动;而物体运动和力的关系,则是动力学的研究内容,即机构在受力情况下运动, 本章将分为运动学和动力学两种情况进行功能介绍,主要内容为添加动力源、设置 初始条件、机构分析与定义以及仿真结果测量与分析,
15-装配和机构仿真creo教程教学提纲
![15-装配和机构仿真creo教程教学提纲](https://img.taocdn.com/s3/m/001660f905a1b0717fd5360cba1aa81145318f53.png)
曲面共面
曲面在指定偏距面上匹配
注意:由于曲面有正反方向之分,这里的曲面法向量方向定义为 指向实体的外侧。
角度约束
约束两个装配元件中平面间的角度, 平面交线为转轴,也可约束结与线、线 与面之间的角度。
平行约束
约束两个装配元件中的平面平行, 或线与线、线与面平行。此时只确定一 个方向,面没有具体距离的限制,类似 于定向。
在机构中,对各个连接可加入多个 电机,并设置运行的时间段。
自由弹跳的小球
在机构中,小球和 圆弧是凸轮连接, 且e>=0。
小球使用 槽连接完 成装配。
自由碰撞的小球
两个小球使 用平面连接 完成装配。
在机构中,三个 零件间都是凸轮 连接,且e>=0, 可以设置e=1。
齿轮连接
皮带轮连接
