船舶轴系校中通用工艺规范
0203船舶轴系校中工艺规范
广东捷仕克造船有限公司审定 日期 标查 日期 审核日期 校对日期 编制 日期工艺文件 船舶轴系校中工艺 QG/CX-GY-M03 广东捷仕克造船有限公司标记 数量 修改单号 签字 日期 面积 m 2 页数 1/23 Sign本规范为公司新编的船舶轴系校中通用工艺。
在编制过程中依据《中国造船质量标准》的要求，满足我国《钢质海船入级与建造规范》,参考兄弟船厂的有关资料，并结合本公司的生产实际情况编制而成。
本规范由技术部归口；本规范由总工程师批准。
1 范围本规范规定了船舶轴系校中通用工艺,主机安装前准备、人员、工艺要求、工艺过程和检验。
本规范适用于船舶轴系的校中和安装。
2 安装前准备2.1 熟悉了解并掌握主机、轴系及其安装的所有设计图纸、产品安装使用说明书等技术文件。
2.2 到仓库领取配套设备必须检查其完整性，并核对产品铭牌、规格、型号。
2.3 检查设备的外观是否有碰擦伤、油漆剥落、锈蚀及杂物污染等。
2.4 检查所有管口、螺纹接头等的防锈封堵状态。
2.5 对检查完毕的配套设备必须有相应的保洁、防潮、防擦伤等安全措施。
2.6 对基座、垫块、调整垫片等零部件必须按图纸等有关文件进行核对。
3 人员3.1 安装人员应具备专业知识并经过相关专业培训、考核合格后方可上岗。
3.2 安装人员应熟悉本规范要求，并严格遵守工艺纪律和现场安全操作规程。
4 工艺要求4.2 轴系校中连接法兰铰孔应符合设计图纸要求。
4.3 轴系校中、连接、负荷测量符合图纸和《轴系校中计算书》要求。
4.4 主机曲柄差和轴承间隙符合主机制造厂要求。
5 工艺过程5.1 主机输出端和中间轴法兰螺栓孔铰孔5.1.1 法兰校中中间轴前法兰与主机输出端轴法兰铰孔前，应用临时螺栓（交错）将两法兰连接，调整两个法兰外圆同轴度，要求两法兰偏移量不大于 0.03mm，平面贴合值为“0”。
为确保铰削余量，两法兰的螺孔应尽量成“内切圆”状态。
5.1.2 用专用铰孔工具采用分两批方法进行加工，先行交叉铰削其余几个螺栓孔，螺栓孔应顺锥度，加工要求按相应的图纸执行。
船轴系校中
******船轴系校中主机、发电机、泥泵安装工艺上海顺桅船舶科技有限公司编制目录第一章尾轴—主推进减速轮齿箱、主机、轴带发动机、泥泵轮齿箱、泥泵校中安装工艺第二章舵承座定中工艺第三章下舵承衬套冷套工艺第四章上舵承定位与舵杆校中工艺第五章美人架尾轴前衬套座定位工艺第六章尾轴衬套压入工艺第七章尾轴吊入工艺第八章艉轴和推进齿轮箱校中工艺第九章主推进减速轮齿箱环氧垫片浇铸工艺第十章主推进减速轮齿箱--主机校中工艺第十一章主机环氧垫片浇铸工艺第十二章轴带发动机校中与环氧垫片浇铸工艺第十三章泥泵轮齿箱校中与环氧垫片浇铸工艺第十四章泥泵校中与环氧垫片浇铸工艺第十五章环氧垫片浇铸通用工艺第十六章平轴法法兰校中工艺第一章尾轴—主推进减速轮齿箱、主机、轴带发动机、泥泵轮齿箱、泥泵校中安装工艺一、有关技术文件及图纸二﹑轴系校中工装与工具三﹑轴系校中的条件与要求1.轴系校中及施工检验应在下水后进行，船舶各水舱均匀压载，且船舶排水量应大于船舶空载总排水量的85%，船舶尾倾尽量控制在1--1.5%以内。
2.轴系校中施工报验过程中，在轴系区域内及相连区域应停止一切振动性作业及焊接作业，并注意环境温度的影响和吃水的变化。
3.轴系校中船舶单独系泊，避免船舶碰撞引起校中值多变，泊船位有一定富裕水深。
4.轴系校中和报验应选在夜里10点以后，早上8点前。
5.泵舱前舱壁往后、艉楼甲板上一层以下的全部船体结构和基座应装焊、矫正结束，艉轴管、前轴毂、轴支架按交验合格的船体中心线装焊完工，艉部支撑拆除，艉轴管、泵舱前舱壁往后舱室以及双层底舱密性试验结束，停止振动性作业；6.上述区域的双层底、艉尖舱、机舱内与船体联接的箱柜密封性试验结束，相应管路安装完成；7.轴系通过的横向舱壁应当预先开孔；8.推进主机，推进减速箱、主发电机、泥泵、泥泵齿轮箱、中间轴承吊入机舱，并作好临时支撑。
9.机舱内的辅助设备也必须进舱，找中过程中，应停止较大振动和重物吊入吊出的作业；10.机舱必须清洁干净，结构的打磨工作完成；11.记录粗拉线后到精拉线之间的气温及船体温度，记录并画出温度曲线、和船体变形曲线，注意分析温度变化对校中的影响。
轴系对中工艺09.8.13
3500T 轴系对中和安装工艺1. 概述：为确保3500吨杂货船的轴系方面的安装质量，特制定本工艺。
2. 相关资料及执行标准：《主机、齿轮箱及轴发安装图》等相关图纸、设备厂商的计算图表、《中国造船质量标准》CSQS等。
3. 轴系对中工艺3. 1 主要工艺流程：尾轴与齿轮箱对中报验→固定齿轮箱、安装齿轮箱和艉轴的连接螺栓→第一次顶升试验报验→主机与齿轮箱对中报验、轴带发电机与齿轮箱对中报验→主机和齿轮箱、轴带发电机定位安装（浇铸环氧树脂）→第二次顶升试验报验→安装齿轮箱前后顶块→安装CPP装置和主机高弹和轴带发电机联轴节→第三次顶升试验报验3. 2 对中时的必要条件3.2.1 对中必须在船舶下水2至3天后方能进行。
并且用压载水将船舶压载至船艉吃水在3250以上。
首吃水1米左右。
3.2.2 为方便调整对中，艉轴需后退3--5mm，并注意做好后退前法兰原始位置标记。
（艉轴法兰前端至9#壁的尺寸为2350）3.2.3 艉轴内的CPP管应不安装，仅安放在齿轮箱内。
3.2.4 对中时船上应无大的振动作业，温度最好是在0—30°C（晚上或阴天为佳）。
3. 3 尾轴与齿轮箱对中报验根据船舶下水时的艉轴状态（艉轴临时支撑位于艉轴法兰前端面后735）（齿轮箱前端面距9#肋舱壁2350mm），调整齿轮箱，使齿轮箱位于正确状态。
具体步骤如下：3.3.1 焊装齿轮箱的8只调整螺栓，使齿轮箱前后左右每面2只。
在齿轮箱后端法兰上安装2只千分表，1只打在艉轴法兰外圆上，另1只打在艉轴法兰后端面上。
转动齿轮箱（每转动90º观察一下两只千分表）一圈，当齿轮箱回到初始位置时，可以判断出齿轮箱与艉轴法兰之间的相对位置。
3.3.2 齿轮箱与艉轴的相对位置是：a. 尾轴和齿轮箱之间的上下开口GAP：GAP=0±0.05mm 。
b. 尾轴和齿轮箱之间的上下偏差SAG：SAG=-1.66（-0.03）±0.05mm（尾轴端高）。
船舶轴系校中通用工艺标准
船舶轴系校中通用工艺规范1 范围本规范规定了船舶轴系校中通用工艺的安装前准备、人员、工艺要求、工艺过程和检验。
本规范适用于船舶轴系的校中和安装。
2 安装前准备2.1 熟悉了解并掌握主机、轴系及其安装的所有设计图纸、产品安装使用说明书等技术文件。
2.2 到仓库领取配套设备必须检查其完整性，并核对产品铭牌、规格、型号。
2.3 检查设备的外观是否有碰擦伤、油漆剥落、锈蚀及杂物污染等。
2.4 检查所有管口、螺纹接头等的防锈封堵状态。
2.5 对检查完毕的配套设备必须有相应的保洁、防潮、防擦伤等安全措施。
2.6 对基座、垫块、调整垫片等零部件必须按图纸等有关文件进行核对。
3 人员3.1 安装人员应具备专业知识并经过相关专业培训、考核合格后，方可上岗。
3.2 安装人员应熟悉本规范要求，并严格遵守工艺纪律和现场安全操作规程。
4 工艺要求4.1 主机吊装和初步定位应符合设计图纸要求。
4.2 轴系校中连接法兰镗孔应符合设计图纸要求。
4.3 轴系校中、连接、负荷测量符合图纸和《轴系校中计算书》要求。
4.4 主机曲柄差和轴承间隙符合主机制造厂要求。
5 工艺过程5.1 主机输出端和中间轴法兰螺栓孔镗孔5.1.1 法兰校中中间轴前法兰与主机输出端轴法兰镗孔前，应用临时螺栓（交错）将两法兰连接，调整两个法兰外圆同轴度，要求两法兰偏移量不大于0.03mm，平面贴合值为“0”。
为确保镗削余量，两法兰的螺孔应尽量成“内切圆”状态。
5.1.2 用专用镗孔工具采用分两批方法进行加工，先行交叉镗削其余几个螺栓孔，螺栓孔应顺锥度，加工要求按相应的图纸执行。
5.1.3 第一批镗孔结束后，用内径分厘卡测量孔的上下、左右两个方向以及孔长度方向数值，并记录。
测量结束后，随即打上螺孔编号；将液压定位螺栓安装于已镗好的螺栓孔处，确定联轴节紧固好后，拆除临时定位螺栓。
5.1.4 用专用镗孔工具对剩下的螺栓孔进行镗孔。
5.1.5 用内径分厘卡测量孔的上下、左右两个方向，以及孔长度方向数值，并记录。
项目-船舶轴系安装,曲线校中
③校中后，测量并配制中间轴承及主机机座(或减速 器)下的垫片，并配制基座螺栓，将中间轴承及主机 紧固在各自的基座上。（不一定）
④主机紧固后应测量曲轴的臂距差，减速器固定后 应测量大、小齿轮的啮合质量，且应符l合有关规定。
⑤装配法兰连接螺栓，将各传动轴、主机或减速器 连接起来。
⑥检验校中质量，可用顶举法或应变片测量法检验 有关轴承的实际负荷，并应符合校中文件的规定， 允许误差为计算负荷的±20％。然后，对曲轴的臂 距差或减速器齿轮的啮合再次进行检查。
⑥计算尾轴管前轴承上的负荷。当超出允许负荷范 围时，则需用图2—88所示的夹具将中间轴承的一 部分负荷转加到轴承上，并按计算转加上的附加负 荷，应符合允许负荷范围。
⑦轴承经测力校中合格后，在轴承下配制垫块，最 后用基座螺栓将轴承紧固在基座上。
⑧若轴系的测力校中是在船台上完成的，在船下水 后应松开轴系与发动机或减速器的连接法兰，检查 这对法兰上的偏移和曲折值是否超过③中的允许范 围。若超过，则应作必要的校正。
⑷根据给定的约束条件，同线性规划法或试错法确定轴承的 最佳位移或合理位移量；
⑸根据轴承位移及轴承负荷影响数求出轴承上的实际负荷；
⑹根据轴承最佳或合理位移量，计算轴系有关连接法兰上允 许的偏移、曲折值；
⑺计算当采用顶举法检验轴承负荷时的轴承负荷顶举系数。
⒉合理校中的施工设计
⑴按偏移、曲折校中：法兰上的偏移、曲折值根据 校中计算给出.
㈡轴系合理校中
用上节所述的计算方法进行轴系校中计算， 可得出轴系校中各轴承的位移和各连接法兰 的偏移、曲折值。
⒈计算内容
⑴进行轴系各结构要素的处理，建立轴系计算的物理模型；
⑵计算按直线校中时轴系各支座处的弯矩、反力、挠度及截 面转角；
轴系校中

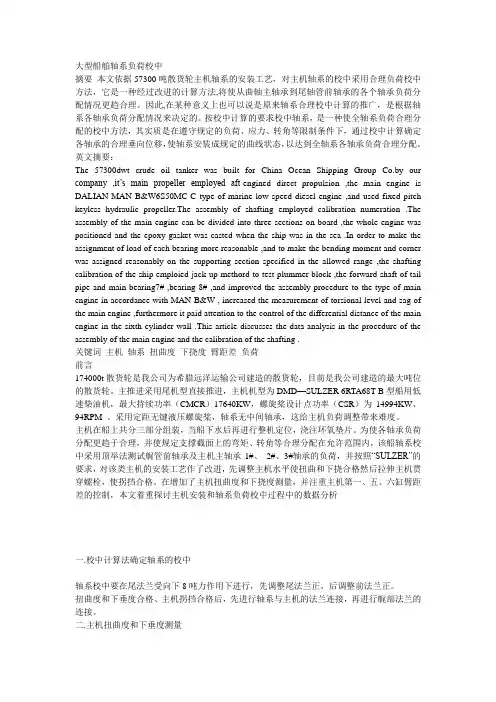

大型船舶轴系负荷校中摘要本文依据57300吨散货轮主机轴系的安装工艺，对主机轴系的校中采用合理负荷校中方法，它是一种经过改进的计算方法,将使从曲轴主轴承到尾轴管前轴承的各个轴承负荷分配情况更趋合理。
因此,在某种意义上也可以说是原来轴系合理校中计算的推广，是根据轴系各轴承负荷分配情况来决定的。
按校中计算的要求校中轴系，是一种使全轴系负荷合理分配的校中方法，其实质是在遵守规定的负荷、应力、转角等限制条件下，通过校中计算确定各轴承的合理垂向位移，使轴系安装成规定的曲线状态，以达到全轴系各轴承负荷合理分配。
英文摘要：The 57300dwt crude oil tanker was built for China Ocean Shipping Group Co.by our company ,it’s main propeller employed aft-engined direct propulsion ,the main engine is DALIAN-MAN B&W6S50MC-C type of marine low speed diesel engine ,and used fixed pitch keyless hydraulic propeller.The assembly of shafting employed calibration numeration .The assembly of the main engine can be divided into three sections on board ,the whole engine was positioned and the epoxy gasket was casted when the ship was in the sea .In order to make the assignment of load of each bearing more reasonable ,and to make the bending moment and corner was assigned reasonably on the supporting section specified in the allowed range ,the shafting calibration of the ship emploied jack-up methord to test plummer block ,the forward shaft of tail pipe and main bearing7# ,bearing 8# ,and improved the assembly procedure to the type of main engine in accordance with MAN B&W , increased the measurement of torsional level and sag of the main engine ,furthermore it paid attention to the control of the differential distance of the main engine in the sixth cylinder wall .This article discusses the data analysis in the procedure of the assembly of the main engine and the calibration of the shafting .关键词主机轴系扭曲度下挠度臂距差负荷前言174000t散货轮是我公司为希腊远洋运输公司建造的散货轮，目前是我公司建造的最大吨位的散货轮。
重度海损船舵系、轴系校中、挂舵臂校中加工工艺
重度海损船舵系、轴系校中、挂舵臂校中加工工艺摘要：本文以一艘重度海损船“深能1”为例，结合修理过程中遇到的种种现场问题，详细阐述尾部舵系轴系校中、挂舵臂校中加工工艺。
关键词：海损中心线机加工艉舵艉轴海损船的修理一直是船舶修理行业中的难点，船舶海损部位一般在艏艉两头，船体型线大，现场烤样困难，尤其是艉部海损，涉及船舶推进系统的重新安装，这对船厂对艉舵、艉轴、挂舵臂等的加工定位要求特别高。
本文以一艘具有国际影响力的重度海损船“深能1”为例，阐述艉部舵系、轴系校中、挂舵臂校中加工工艺。
1、工程概述根据“海损修理总体方案”（20100921）第三项制定本工艺。
尾结构及机舱底部焊接工程结束，应根据船体提交基准点及尾轴管中心线进行舵系拉线校中。
安装镗孔基准点，镗削加工上、下舵钮孔，舵杆上舵承座板法兰、内孔。
舵杆上舵承座定位。
准备工作：（1）艉结构及机舱底部焊接工程结束，光学仪检查尾轴管中心偏差，其偏差极限δ≤1.9mm。
（2）船体车间给出艉部船体纵向中心线，机电车间拉设尾轴管中心线。
锤线法检查尾轴管中心线与艉部船体纵向中心线偏差δ≤8mm。
（3）舵杆上舵承座板法兰（船体）焊接完工，座板法兰厚度预留加工量，应不小于8—10mm，座板法兰内孔预留加工量，应不小于20mm。
（4）船体车间给出fr0舵杆中心基准点（十字线），锤线法返出舵机间甲板舵杆中心上基准点（十字线）。
架设舵系拉线校中线盘、线架。
（5）舵系校中前，检测尾轴管中心线并交qc、船东、船检验收。
2、校中必备条件：舵系、轴系校中检查、交验必须在阴雨天或夜间进行。
舵机室的上下甲板，舵底及挂舵臂的所有焊接工事全部结束并交验合格，不存在大面积焊接工程。
舵系船体的上下基准点必须交验合格。
拉线校中及做镗孔基准点时，应停止能产生振动和噪音的一切工作。
（1）尾轴管中心线交验合格后，以尾轴管艏、艉部台阶为基准拉设钢丝线（0.5mm）mn，将钢丝线调整居中，误差小于0.05mm。
船舶轴系安装工艺规范
企业标准Q/PaxOcean-M-028-2020轴系安装工艺规范2020年3月26日颁布 2020年4月1日起实施1 范围本规范规定了船舶轴系安装前准备、人员、工艺要求、工艺过程和检验。
2 规范性引用文件CSQS 中国造船质量标准（2016）3 安装准备3.1 光学照光仪3.2 钢丝 0.5mm3.3 拉线架 带挂重的一套（用于船尾）、带夹住的一套（用于机舱壁）3.4 挂重 0.5mm钢丝挂25KG吊重3.5 光靶4 人员4.1 安装人员应具备专业知识并经过相关专业培训、考核合格后，方可上岗。
4.2 安装人员应熟悉本规范要求，并严格遵守工艺纪律和现场安全操作规程。
5 工艺要求5.1 轴系基准点确定和检查5.2 船尾轴毂前后端与轴线的偏差5.3 中间轴承与轴线的偏差5.4 主机齿轮箱底座左右开档与轴系中心线偏离值≤10mm，环氧高度偏差在范围之内。
5.5 轴系中心线与舵系中心线偏离值≤3mm，6 工艺过程6.1 轴线照光及拉线具备条件6.1.1 主船体中尾部基本成型，机舱前舱壁向后的主甲板下船体结构应装焊完毕，火工校正结束，焊缝拍片检查及返修工作全部结束。
6.1.2 机舱向艉，主甲板上弦墙、带揽桩，导缆孔及其他甲板机械底座结构件应焊接完毕。
6.1.3 机舱及舵机舱内大型底座结构件焊接完毕。
6.1.4 轴系所经过的舱室密性已报验完毕。
6.1.5 艉部滚筒吊装到位，如滚筒不到位，需用相近的重物压重6.1.6 在轴系的定位、安装及报验过程中，船体的基线水平状态及左右横倾均应处于船体允许的公差范围之内。
6.1.7 船体已给出理论中心线，且已进行了报验。
6.1.8 轴系照光过程中，不允许移动随船架、墩木、木桩和搬上、吊下重物，压载铁不得随意移动。
同时应停止任何强烈振动作业，报验应在无日光暴晒下进行。
6.2 船体艉部光靶固定把光靶焊接在船体艉部结构上，保持与船台垂直6.3 船体艉部理论中心线的确定在船台上找准距离距船体中心线距离的直线a(左右对称,参照轴系布置图)，调整激光经纬仪的轴线与直线a在垂直面上重合。
船舶轴系校中工艺
船舶轴系校中工艺船舶轴系校中工艺轴系是船舶的重要组成部分，在船舶建造过程中，轴系校中的好坏是极为重要的。
船舶轴系校中的质量好坏，关系到船舶能否长期正常的运转以及船舶的安全航行和船员的生命安全。
尤其在当前，随着建造大型船舶的出现，对船舶轴系合理校中的研究和应用，成为当前船舶建造过程中迫切需要解决的重要课题之一。
目前，国内多数船厂都采用液压千斤顶和偏移、曲折值进行校中质量检测，一般轴系校中的计算书都提供这方面的安装后的检测数据。
这种方法设备简单、精度较高，适用于测量附近能布置千斤顶的轴承负荷。
在已有的理论基础上，结合笔者多年船厂工作经验，总结顶举法在船厂主机安装校中工艺中的一些应用，讨论了轴系校中的安装方法，并将合理校中应用于生产实际，采用“曲折偏移法”和“负荷法”进行轴系安装，通过千斤顶顶举系数法检验轴系对中状态。
大型船舶轴系主要由螺旋桨、艉轴、艉轴承、中间轴、中间轴承及主机等组成。
艉轴、中间轴，及主机曲轴之间都用法兰联轴器连成一体。
螺旋桨推力通过主机推力轴承和主机座传到船体。
推力轴承安装在曲轴末端，随主机共同制造。
1.艉轴艇轴位于轴系最末端，穿过艇轴管轴承和螺旋桨相连，前端连中间轴。
由于艉轴经过艉轴管的双轴承，所以对艉轴的加工精度要求一般较高。
2.轴承艉轴承由于安装在艇轴管上;且多选用双轴承，由于螺旋桨的重量和推力，使艉轴承的工作环境非常恶劣。
对艉轴承的加工精度要求很高，通常选用的材料为白合金或树脂。
3.中间轴大多数轴系都有中间轴，一般多为一根，但一般特殊船只，如大型集装箱船，客船等，是中间机舱，则具有多根中间轴。
中间轴的两端法兰，都通过液压螺栓或冷装螺栓和艉轴及曲轴连为一体。
4.中间轴承大型船舶中间轴承都为滑动轴承，接触面材质多为白合金。
通过刮油环，保证轴承的润滑。
随着造船技术的发展，大型船舶都实现了分段建造。
在分段制作过程中，艉轴管通过找正，都安装在分段上，分段合拢后，通过照光，确定轴系中心线和艉轴管加工量。
【知识】轴系安装工艺规程
【知识】轴系安装工艺规程轴系安装工艺规程一.主要图纸资料1.轴系布置图 DNS507-425-16001-002.艉轴管总图 DNS507-425-16002-003.艉球铸件图（加工图） DNS507-114-16001-24.艉轴管图 DNS507-425-16002-085.主机安装图 DNS507-420-16001-006.螺旋桨图 DNS507-107-160017.中间轴承安装图 DNS507-424-16004-00二.轴系照光条件1. B01段以下、机舱二平台以下、53#大壁以后要求焊接结束，机舱甲板段及301P和301S吊装到位（403段除外）。
2. 在轴系布置区域内,艉部的舱室及油水柜等密性试验(如果是水密试验)结束,气密试验除外。
3. 轴系区域内主要辅机基座装焊完成,大型设备就位.4. 焊于37#肋位及挂舵臂处的艏基点和艉基点必须牢固可靠,并交验合格.同时舵系的上、下基准点也交验合格并拉好舵线.5. 船体垫墩支柱合理牢固,不允许随意移动。
6. 艏、艉基点的设置如附图1所示:附图1：艏艉基点设置示意图注：设置艏、艉基点的槽钢宽表面要与轴系垂直。
三.轴系照光时的注意事项1.照光拉线工作应在晚间或阴雨天进行(根据季节灵活确定)。
2. 照光拉线期间应停止一切有震动性的作业及吊装工作。
3. 照光、拉线期间，轴隧和船体艉部区域应该停止一切电、气焊以及喷漆施工等。
四.轴系照光1. 以艏基点为中心划基准圆及检查圆线,打好冲眼。
2. 按基准圆线割胎座孔和螺丝孔,将光学仪器胎座置于孔内,找正固定。
3. 在艉基点处贴上光靶纸,要求光靶纸准确、牢固。
4. 根据艉轴管内径的留荒情况，在艉轴管的前端和后端端面和艉轴管内部（FR11# + 250mm,即距离艉轴管后端面2360mm）各装焊一组基准点（上、下、左、右），基准点的装焊必须确保其轴向及周向位置的准确、牢固，采用适当的方法对中部基准点（艉轴管内部）进行保护，以防止碰撞变形，艉轴管前、后端面的基准点应作成块状。
毕业论文__船舶轴系校中的工艺研究
毕业论文题目：船舶轴系校中的工程研究The study of Shappingshaft system alignment 系别：专业：班级:姓名:学号:指导教师:摘要：在船舶建造、修理过程中，轴系校中极为重要，其质量的好坏不但影响到船舶航行的时间长短，更影响到船舶航行时全体船员的人身安全。
因此对轴系合理对中的研究，成为船舶工程的重要课题。
本篇论文主要论述了船舶轴系校中的含义、原理、分类和方法以及其校中状态的检验。
关键词：船舶轴系校中质量含义原理分类方法检验目录（宋体小四号字体）1 船舶轴系校中的含义 (1)2 校中原理 (1)3 分类 (2)4 方法 (2)船舶轴系按线性校中 (2)4.1.1 轴系按法兰上严格规定的偏中值校中法 (2)4.1.2 轴系采用光学仪器校中法 (4)船舶轴系按轴承上允许负荷校中 (8)4.2.1 轴系用测力计校中法 (8)4.2.2 轴系按法兰上计算的允许的偏中值校中法 (11)轴系合理校中 (11)4.3.1 计算方法 (11)4.3.2 计算内容 (12)5 轴系校中状态的检查 (12)轴系中心线偏差度的检查 (12)5.1.1相邻轴系连接法兰的性对位置 (12)5.1.2偏移值和曲折值的测量和计算 (13)5.1.3用相邻轴连接法兰上的偏中值检验轴系中心线的偏差度 (14)轴系两端轴同轴度偏差的检验 (15)1船舶校中的含义众所周知，船舶轴系在运转中承受着复杂的应力和负荷，主要包括：螺旋桨的扭矩及其产生的扭应力、螺旋桨的推力及其产生的压应力、螺旋桨及轴系部件的重量所造成的负荷及其产生的弯曲应力、由于轴系安装时的弯曲或由于船体变形弯曲在轴内所造成的附加弯曲应力及在轴承上所造成的附加负荷等。
此外，轴系还要承受由于主机工况变化、螺旋桨震动、轴系中个别轴承失载以及主机或船体发生事故所造成的轴系振动和由此而产生的附加应力及附加负荷。
实践证明，为确保轴系长期安全正常地运转，除在轴系设计时应保证具有足够的强度及刚度外，在轴系安装时，应保证它具有合理的状态，使轴系各轴段内的应力及各轴承上的负荷均处在合理的范畴之内。
轴系校中
6）镗削中由于刀具的磨损会造成孔径呈圆锥度，根据螺旋桨轴轴承锥度压入才有足够的紧固力的要求，精镗的进刀方向应与螺旋桨轴轴承压入方向一致。在镗孔过程中，尤其是精镗时应经常检查测量，如发现中心线偏移，应立即停止，查明原因并消除后进行。
7）粗镗孔的表面粗糙度12.5微米，精镗的圆度圆柱度均为0.03微米，轴承孔的表面粗糙度为6.3微米。
关键词：轴系安装；校中；镗孔
The ship shaft installation and alignment
Abstract:The shafting is one of the important transmission systems on a ship .It transmits power from the engine to the propeller.The through the transmission system .The shafting mainly consists thrust shaft and thrust bearing ,intermediate shaft and bearing ,tail shaft (screw shaft) and bearing ,stern tube and seal gland ,coupling and so on .Generally ,the weight ofshaft is very big and long .Thattechnicalrequirements of the shafting fitting and adjusting is to be improved .The adjusting and boring technique are to be required very strict .In this text ,there are some theoreticknowledge and practice in Jinglu shipyard to analyze the shafting fitting ,adjusting and boring .
项目船舶轴系安装曲线校中
法、迁移矩阵法和有限元法。 ②影响系数：是指轴系中某一轴承位移单位 高度时，所造成该轴承及其他轴承处的负荷 和弯矩的变化量。
③轴承位移的确定
a/约束条件： ⅰ)轴承负荷不超过设计规定的允许极限值范围。 ⅱ) 减速器大齿轮轴的前后轴承负荷差值应不超过制造厂规
定的数值 , 在未提供上述数据时，应使其不超过两轴承间轴 段及大齿轮重量总和的20%。 ⅲ) 各轴段截面上的弯曲应力数值应不超过设计规定的允许 极限。 ⅳ) 后尾管轴承支点处轴截面转角应不超过3×10－4rad(白 合金尾轴承) 或2.5×10－4rad(铁梨木尾轴承)，否则应提出 措施使其符合规定。 b/用线性规划法确定轴承的位移值 确定目标函数——确定约束集，可用计算机进行求解，常用 试错法。
③将整个轴系按连接法兰进行粗略校中(这时
用调节螺栓调整轴承的位置)，但中间轴与发 动机轴或减速器轴的连接法兰则需严格对中， 保 证 法 兰 上 的 偏 移 6≤0.1mm ， 曲 折 中 ≤0.1mm／m，以避免由于轴系安装弯曲而影 响发动机或减速器的正常工作。轴系初校后， 用法兰连接螺栓将所有轴连接起来，并与发 动机或减速器连接好。 ④在每个中间轴承的螺栓孔中安装测力计， 测力。
⑦轴承经测力校中合格后，在轴承下配制垫块，最
后用基座螺栓将轴承紧固在基座上。 ⑧若轴系的测力校中是在船台上完成的，在船下水 后应松开轴系与发动机或减速器的连接法兰，检查 这对法兰上的偏移和曲折值是否超过③中的允许范 围。若超过，则应作必要的校正。 ⑨负荷测力的验收标准见下表。
注：P为中问轴承平均没计负荷(N)，它等于中间轴重量Q除以轴承数n\
式中：L：轴承衬长度（mm）；d：轴颈的
外径（mm）；〔P〕：轴承允许压强(Mpa)。 ⑵最小负荷：轴承在工作时应当有一定的负 荷使轴与轴承接触而不脱空，通常规定此负 荷应不小于相邻两跨上轴的自重和外载荷相 加后总重量的20%。
船舶轴系安装及校中工艺
船舶轴系安装及校中工艺摘要按校中计算的要求和方法将轴系装成某种状态（直线或曲线），处于这种状态的轴系，其各轴段上内力和各轴承上的负荷均应处在允许范围之内，或具有最佳的数值，以保证轴系和与之相连的机械（如主机曲轴、齿轮箱等）能持续正常的运转，这部分工作称为轴系校中。
本文船舶轴系安装及校中工艺进行了论述。
关键词轴系校中；主机安装；机座扭曲度；机座下沉量；主机曲轴拐挡差；轴承间隙；轴承负荷中图分类号u66 文献标识码a 文章编号 1674-6708（2011）56-0115-031 概述按校中计算的要求和方法将轴系装成某种状态（直线或曲线），处于这种状态的轴系，其各轴段上内力和各轴承上的负荷均应处在允许范围之内，或具有最佳的数值，以保证轴系和与之相连的机械（如主机曲轴、齿轮箱等）能持续正常的运转，这部分工作称为轴系校中。
校中安装顺序一般有两种，一种是在尾轴和主机均已安装完毕，此时的中间轴及轴承须根据尾轴及主机的实际位置进行校正安装，另一种是在尾轴安装完毕后，自艉至艏逐节校中安装中间轴及其轴承，主机在中间轴安装后再进行校正定位。
江苏省重工有限公司采用的校中顺序是后者。
但不论采用哪种安装方法，轴系校中的结果，都应保证各轴段上内力和各轴承上的负荷均应处在允许范围之内。
现根据江苏省重工有限公司多年建造万吨船的实践经验，结合校中计算书和主机厂的规范要求和方法，就江苏省重工有限公司建造的11.4万吨油轮船舶螺旋桨处于70%浸没状态下校中的方法介绍如下。
2 轴系校中前的准备工作1）尾轴及螺旋桨根据轴系布置图安装并已交验结束；2）根据本船轴系布置图（参见附图2）及主机安装图要求主机及中间轴承已初步定位；3）在中间轴距其端法兰端面某处安装临时支撑。
本船按校中计算书要求在中轴距其艏端法兰2528位置安装临时支撑，本船参见附图2；4）刮拂中间轴承座上平面的固定垫块，用平板检验接触点应均匀分布，每25mm2不少于2-4点，固定垫块上平面按图纸要求加工成倾斜度1/100；5）调整船舶浮态，使螺旋桨处于70%浸没状态下校中。
16500DWTⅡ类船轴系校中及主机安装工艺
5）中间轴承安装
顶起中间轴承保证其与中间轴安装间隙为0.36～0.44mm,下端0.05mm塞尺不入，完整性将中间轴承调整到位并可靠固定，初步测量活垫板的尺寸，并下料以备拂配垫板。
主机座下垂检查调整状态：机舱内无影响测量的的振动作业，机座周围无导致影响的热源作业及其它作业。
主机机座采用前后4角垂直顶升螺栓（每角两只）顶托（其余顶升螺栓可呈松接触状态），无垂直压紧螺栓，前后左右水平顶升螺栓受力应均匀。
调整方法
a)测量位置为主机机座上法兰面（凸轮轴侧和排气侧）。
b)各测量点均为轴承支座中心，并以前、后两点为基准。
生产设计
轴系校中及主机安装工艺
标记
数量
修改单号
姓名
日期
编制
校对
标 记
重 量
比 例
审核
标检
批准
第1页
共11页
会签
江州联合造船有限责任公司
16500DWTⅡ类化学品船
轴系校中及主机安装工艺
共11页
第2页
一、轴系校中
船舶下水后48小时后，待船体变形趋于稳定后开始轴系校中工作。
1)初步校中步骤
根据下水前在艉轴上的标记，计算将艉轴在其理论位置上后退1mm，并固定。
将铰孔机架在中间轴上，铰孔至φ48mm，用内径百分表来测量孔的上下、左右记录下各孔数据打好螺孔编号。在内场按实测值对铰制螺栓加放过盈量0.005～0.01mm精加工并做好对应螺栓标记。
注：如中间轴与艉轴未铰配好，需将中间轴与主机脱开连接，在中间轴输出端法兰上设置百分表架，盘动中间轴调整两个法兰外圆同轴度，要求两法兰外圆偏移量不大于0.03mm,平面贴合值为“0”，用临时螺栓将中间轴与艉轴法兰连接。
浅谈船舶轴系安装与校中
浅谈船舶轴系安装与校中摘要：船舶推进轴系是船舶动力系统中非常重要的组成部分之一，推进轴系的安装和校中的质量和效率将会直接影响到船舶工作的稳定性。
而且随着造船业的不断发展，我国船舶建造的吨位也是越来越大，因此船舶推进轴系安装和校中也被提出了更高的要求，基于此，本文对船舶推进轴系的安装与校中进行了分析研究，以期望对船舶工作的稳定性和灵活性有所帮助。
关键词：船舶；轴系；安装；校中一、船舶轴系校中1.船舶推进轴系的主要结构船舶推进轴系安装时,由前向后分为是动力源主机、主要动力传输艉轴及轴承，螺旋浆旋转对水的推力经轴系传输回到主机，经与主机连接的基座作用使船舶运动，轴系部件通过联轴器、锥面压装与对接法兰进行连接。
螺旋桨是船舶前进推力的起源点，轴系将水的反作用力传输给船体。
螺旋桨分为固定与可调节螺距桨；艉轴后端连接螺旋桨，穿过尾轴管前后轴承后；前端与中间轴连接，尾轴穿过前后轴，直接摩擦前后轴承。
安装在尾轴管前后端的尾轴轴承多为双轴承，对尾轴承的加工精度提出了很高要求，制造材料通常选用树脂或白合金。
船舶推进轴系应根据其设计要求，选择是否安装中间轴；中间轴安装时，两端法兰螺栓多通过压装方式安装。
2.轴系校中的含义船舶轴系运转中承受复杂的应力，包括螺旋桨及轴系部件的重量以及轴系安装时弯曲在轴内造成的附加弯曲应力等。
另外，轴系还要承受因主机工况变化或者个别轴承失载造成的轴系震动的附加应力。
为确保轴系正常运转，轴系设计时应保证具有足够强度，使轴系各轴段内应力处于合理范围内。
安装好的轴系各轴应力是否合理，主要取决于轴系校中质量。
轴系设计计算与轴系校中密切相关。
轴系校中是将轴系敷设成某种状态，其全部轴承负荷应处于允许范围内，保证轴系持续正常运转。
对轴系校中原理及方法进行研究，对提高船舶动力装置安装工程经济性具有重要的意义。
3.轴系校中原理组成船舶轴系的各根轴段通常用法兰联轴器连成轴系，毗邻两根轴以其法兰连接，通常用偏移δ与曲折φ表示连接法兰的偏中。
轴系对中工艺中文版
轴系对中工艺中文版轴系校中工艺1．概述：长轴系、单轴平行布置，其中间轴、艉轴的主要参数如下：1.1 艉轴：长7945mm 基本轴颈φ545mm 重14600kg1.2 中间轴Ⅰ：长6930mm 基本轴颈φ445mm 重8940kg1.3 中间轴Ⅱ：长7480mm 基本轴颈φ445mm 重9609kg本工艺是按韩国现代主机厂的轴系校中计算书而编写的，为校核校中的安装质量；按要求，在轴系联接安装后尚需进行前艉管轴承、中间轴承及主机最后两档轴承的冷热态负荷测量。
2轴系校中工艺的编写依据2．1 轴系校中计算书2．2 轴系布置图K43004402．3 艉轴管装置图K43304502．4 中国造船质量标准CSQS2．5 MBD 生产建议3船台排轴校中的环境要求及流程3.1要求：a.)主机安装到位，主要部件已装配完，主要部件螺栓按要求锁紧，机外接口未安装（排气、滑油、启动空气等）.b.)具备盘车条件c.)大链条按要求锁紧d.)船舶在船台上e.)主机机座扭曲在船台已向船东提交3.2流程3.2.1校中前应在F17及F32位置装妥可调临时支撑二只，将中间轴排放好，临时支撑的架设必须有足够的强度。
3.2.2 艉轴安装到位后，在艉轴法兰上外加7000Kg的力，且艉轴法兰左右及下方用螺栓顶牢，使艉轴所施加的压力不变，左右位置不变。
3.2.3调整中间轴的二只临时支撑，使艉轴与中间轴Ⅱ、中间轴Ⅱ与中间轴Ⅰ的法兰对中数据符合表13.2.4顶丝表1的要求。
应注意在调整主机座的同时，使主机曲轴开档满足MBD 的要求3.2.5上述各法兰处的曲折(SAG)/偏移(GAP)允许误差为±0.1mm.3.2.6考虑到主机所浇注的环氧树脂垫片的干涸过程中约有1/1000的收缩量，所以在调整主机座时，应有意识地将主机稍稍顶高，顶高的具体数据应根据垫片的厚度来确定。
(即:δ/1000 ;δ为最终垫片厚度40~60mm,浇注目标厚度为50mm)3.2.7螺旋桨轴与中间轴Ⅱ、中间轴Ⅱ与中间轴Ⅰ以及中间轴Ⅰ与主机飞轮端法兰处的联轴节数据调妥后（但不去掉7000 kg附加力），检查如下对中数据，并经检查员确认提交给船东、船检。
9200TEU集装箱船主机与轴系校中工艺
9200TEU集装箱船主机与轴系校中工艺摘要随着世界经济的飞速发展，使得物流量迅速增加，而大型集装箱船可提高货运量，使单箱成本显著降低，规模经济优势十分明显。
而集装箱船的大型化发展，对船舶动力装置提出了越来越高的要求。
主机与轴系是船舶动力装置最重要的部分，它们校中质量的好球坏直接影响到机舱动力装置工作的使用寿命与可靠性，并决定了船舶的动力性能。
本文以9200TEU集装箱船为例，分析与探讨了集装箱船主机与轴系校中工艺。
关键字9200TEU集装箱船；主机；轴系校中；工艺；研究0 引言为有效提高轴系校中精度及作业效率，有必要重视主机轴系校中工艺过程特别是一些质量控制。
生产实践证明，作为船舶动力装置最重要部分的主机与轴系，轴系的校中质量要求较严格，以避免运转时迅速磨损甚至泄露或烧坏艉轴密封零件及管轴承，给主机拐档带来不应用的变化，导致船体振动。
因此，合理分布轴系各轴承负荷，尽量促使实际中心线重合于轴系理论中心线，满足轴系势态使用要求，是校中过程中的重要要求。
1下水前校中准备工作1.1拉线照光船坞内拉线照光拉开了整个船舶主机与轴系工作的开始序幕。
轴系理论中心线采取激光仪与钢丝拉线相结合的方法确定，设定了船舶主机与中间轴下水后校中的参考基准。
1.2测量机座的扭曲与挠度（SAG）在主机吊装入船时，应测量与调整其机座扭曲和挠度，使其达到理想的主机校中状态。
机座扭曲程度应待船坞内曲轴安装到位后，在机座上平面测量，并根据测量结果使机座前后四个角的顶点科学合理调整的处在同一个平面上，完成后，为保证在以后的校中调整时，能平行的升降主机，应记录机座下甲面与基座面板之间的距离。
在调整扭曲的同时，拉设钢丝测量主机机座挠度（SAG），确保其下垂量满足要求。
2下水后轴系法兰的连接艏艉吃水差在船舶出坞下水后必需控制在2m以内进行校中。
分布临时支撑时要根据轴系布置图来定，中间轴的各临时支撑和基座要依次从艉轴向前调整，使中间轴与中间轴、中间轴与艉轴的偏移（SAG）和法兰曲折（GAP）满足校中要求。
