PPPoE协议工作原理

PPPoE协议工作原理

PPPoE协议工作原理PPPoE(Point-to-Point Protocol over Ethernet)是一种用于在以太网上建立点对点连接的协议。

它允许用户通过以太网将其计算机连接到互联网服务提供商(ISP)的网络。

本文将详细介绍PPPoE协议的工作原理。

1. PPPoE协议概述PPPoE协议是在以太网上运行的一种封装协议。

它将PPP(Point-to-Point Protocol)帧封装在以太网帧中传输,以实现在以太网上建立点对点连接。

PPPoE协议通常用于宽带接入,如数字用户路线(DSL)和电缆调制解调器。

2. PPPoE会话的建立在建立PPPoE连接之前,用户需要配置PPPoE客户端。

客户端通常是用户的计算机或者路由器。

当用户启动连接时,PPPoE客户端会发送一个PPPoE发现报文,广播到本地网络中的所有设备。

PPPoE服务器(通常是ISP的服务器)会回复一个PPPoE提供报文,其中包含服务器的MAC地址和会话ID。

客户端收到提供报文后,会发送一个PPPoE会话报文,其中包含客户端的MAC地址和会话ID。

服务器收到会话报文后,会验证客户端的身份,并分配一个IP地址给客户端。

3. PPPoE会话的认证在成功建立PPPoE会话后,客户端需要进行认证。

认证过程通常使用PAP (Password Authentication Protocol)或者CHAP(Challenge Handshake Authentication Protocol)协议。

客户端会发送一个认证请求报文,包含用户名和密码。

服务器会验证这些信息,并发送一个认证回应报文,指示认证是否成功。

如果认证成功,客户端可以开始通过PPPoE连接访问互联网。

4. PPPoE会话的维护一旦PPPoE会话建立并认证成功,客户端和服务器之间会定期交换心跳报文,以保持连接的稳定性。

如果客户端或者服务器在一定时间内没有收到心跳报文,会认为连接已断开,并尝试重新建立连接。

PPPoE协议工作原理

PPPoE协议工作原理

PPPoE协议工作原理引言概述:PPPoE(Point-to-Point Protocol over Ethernet)是一种用于在以太网网络上建立点对点连接的协议。

它允许用户通过以太网接入互联网,并提供了认证和数据传输的功能。

本文将详细介绍PPPoE协议的工作原理。

一、PPPoE协议的建立过程1.1 客户端发起PPPoE会话请求:客户端在连接互联网时,会发送一个PPPoE 会话请求报文到PPPoE服务器。

1.2 服务器响应并分配会话ID:PPPoE服务器接收到客户端的请求后,会响应并分配一个唯一的会话ID。

1.3 客户端认证并建立连接:客户端收到服务器响应后,进行认证并建立与服务器之间的连接。

二、PPPoE协议的认证过程2.1 PAP认证方式:PPPoE协议支持PAP(密码认证协议)认证方式,客户端和服务器通过用户名和密码进行认证。

2.2 CHAP认证方式:PPPoE协议也支持CHAP(挑战握手认证协议)认证方式,客户端和服务器之间进行挑战-应答认证。

2.3 802.1x认证方式:PPPoE协议还可以与802.1x认证结合使用,提高网络安全性。

三、PPPoE协议的数据传输过程3.1 数据封装:在建立连接后,客户端和服务器之间的数据通过PPPoE协议进行封装。

3.2 数据传输:封装后的数据通过以太网传输到目的地,保证数据的可靠传输。

3.3 数据解封装:接收端收到数据后,进行解封装操作,将数据还原成原始格式。

四、PPPoE协议的终止过程4.1 客户端发起终止请求:当客户端需要终止与服务器的连接时,会发送一个终止请求报文。

4.2 服务器响应并释放资源:服务器收到终止请求后,会响应并释放与客户端建立的连接资源。

4.3 连接终止:客户端和服务器之间的连接被成功终止,释放占用的网络资源。

五、PPPoE协议的优缺点5.1 优点:PPPoE协议可以在以太网网络上建立点对点连接,提供了认证和数据传输功能,适用于宽带接入等场景。

PPPoE协议工作原理

PPPoE协议工作原理

PPPoE协议工作原理PPPoE(Point-to-Point Protocol over Ethernet)是一种广泛应用于现代网络中的协议,它允许用户通过以太网(Ethernet)连接到互联网。

本文将详细介绍PPPoE 协议的工作原理,包括协议的基本概念、建立连接的过程以及数据传输的过程。

1. 基本概念PPPoE协议是在以太网上运行的一种点对点协议。

它将PPP(Point-to-Point Protocol)封装在以太网帧中,通过以太网提供物理层和数据链路层的支持。

PPP 是一种用于在两个节点之间建立连接的协议,它提供了认证、加密和压缩等功能。

在PPPoE中,有两个主要的角色:PPPoE客户端和PPPoE服务器。

PPPoE客户端是指用户设备,如个人电脑或者路由器,它通过以太网连接到互联网。

PPPoE 服务器则是互联网服务提供商(ISP)的设备,它负责接受和处理客户端的连接请求。

2. 建立连接的过程当PPPoE客户端启动时,它会发送一个PPPoE发现报文,使用以太网广播方式发送到本地网络中的所有设备。

PPPoE服务器接收到这个报文后,会回复一个PPPoE提供报文,其中包含服务器的MAC地址和服务名称。

客户端收到提供报文后,会发送一个PPPoE激活报文,包含客户端的MAC地址和用户名/密码等认证信息。

服务器收到激活报文后,会验证客户端的认证信息,并向客户端发送一个PPPoE会话确认报文,表示连接已成功建立。

客户端收到会话确认报文后,会发送一个PPPoE配置请求报文,请求服务器分配一个IP地址给客户端。

服务器收到配置请求报文后,会回复一个PPPoE配置应答报文,包含分配给客户端的IP地址和其他网络配置信息。

3. 数据传输的过程一旦连接建立成功,客户端和服务器之间就可以进行数据传输。

客户端可以发送PPP数据包到服务器,服务器将这些数据包解封装并将其转发到互联网。

同样地,服务器也可以发送数据包给客户端,客户端会将其解封装并将其传递给上层应用程序。

PPPOE交互过程解析

PPPOE交互过程解析

Cambridge Industries Group (CIG) Partnership for the Next Generation Broadband AccessPPPOE交互过程Revision HistoryPPPOE交互过程1.适用范围PPPoE = PPP Over EthernetPPPoE主要协议标准:RFC2516本文介绍了PPPOE建立链接以及协商的交互过程。

2.描述PPPOE链接建立的过程包括PPPOE发现阶段以及PPPOE回话阶段,如下图所示:下面将对这两个阶段的交互分别描述。

2.1PPPoE发现阶段2.1.1PPPOE发现阶段的交互过程主要有四个包,即PADI,PADO,PADR,PADS,用pppoed过滤PPPOE发现阶段的包,如下图:1.用户主机发出PPPOE有效发现初始(PADI)包。

以太网目的地址为广播地址0xf*6,CODE字段为0x09,SESSION_ID为0x0000。

2. 接入设备收到在服务范围内的PADI包后,发送PPPOE有效发现提供(PADO)包以响应请求。

其CODE字段为0x07 ,SESSION_ID仍为0x0000。

PADO包必须包含一个接入设备名称类型(AC-Name)的标签(标签类型字段为0x0102)以及一个或多个服务名称类型标签,表明可向用户主机提供的服务种类。

3. 用户主机在可能收到的多个PADO包中选择一个合适的接入设备,选择的原则是根据PADO中接入设备名称类型标签和服务名称类型标签的内容。

然后向所选择的接入设备发送PPPOE有效发现请求(PADR)包。

其CODE字段为0x19,SESSION_ID仍为0x0000。

PADR包必须包一个服务名称类型标签,确定向接入设备请求的服务种类。

当一个用户主机在确定时间没有收到PADO,他会重发一个PADI,同时等待两倍的时间。

这种过程可以根据需要重复多次。

4. 接入设备收到PADR包后准备开始PPP会话,它发送一个PPPOE有效发现会话确认(PADS)包。

PPPoE协议工作原理

PPPoE协议工作原理

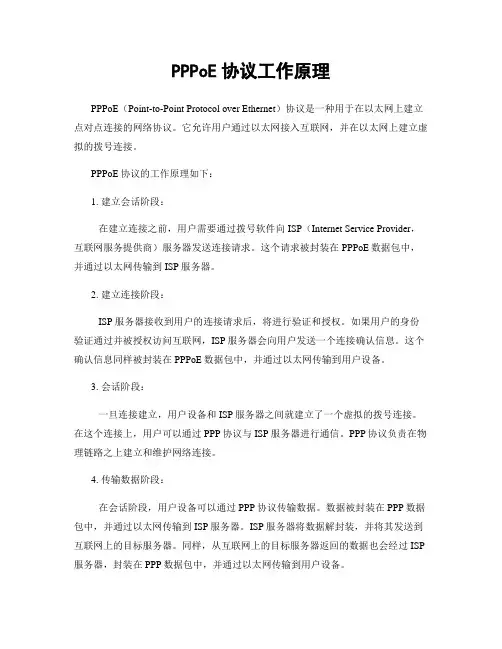

PPPoE协议工作原理PPPoE(Point-to-Point Protocol over Ethernet)协议是一种用于在以太网上建立点对点连接的网络协议。

它允许用户通过以太网接入互联网,并在以太网上建立虚拟的拨号连接。

PPPoE协议的工作原理如下:1. 建立会话阶段:在建立连接之前,用户需要通过拨号软件向ISP(Internet Service Provider,互联网服务提供商)服务器发送连接请求。

这个请求被封装在PPPoE数据包中,并通过以太网传输到ISP服务器。

2. 建立连接阶段:ISP服务器接收到用户的连接请求后,将进行验证和授权。

如果用户的身份验证通过并被授权访问互联网,ISP服务器会向用户发送一个连接确认信息。

这个确认信息同样被封装在PPPoE数据包中,并通过以太网传输到用户设备。

3. 会话阶段:一旦连接建立,用户设备和ISP服务器之间就建立了一个虚拟的拨号连接。

在这个连接上,用户可以通过PPP协议与ISP服务器进行通信。

PPP协议负责在物理链路之上建立和维护网络连接。

4. 传输数据阶段:在会话阶段,用户设备可以通过PPP协议传输数据。

数据被封装在PPP数据包中,并通过以太网传输到ISP服务器。

ISP服务器将数据解封装,并将其发送到互联网上的目标服务器。

同样,从互联网上的目标服务器返回的数据也会经过ISP 服务器,封装在PPP数据包中,并通过以太网传输到用户设备。

5. 断开连接阶段:当用户再也不需要连接时,可以通过拨号软件发送断开连接请求。

ISP服务器接收到请求后,会关闭虚拟的拨号连接,并向用户发送断开连接确认信息。

用户设备收到确认信息后,会关闭与ISP服务器之间的连接。

通过PPPoE协议,用户可以通过以太网接入互联网,实现高速、稳定的网络连接。

这种协议的灵便性使得它成为许多宽带接入技术的重要组成部份,如ADSL、光纤等。

同时,PPPoE协议也为用户提供了一种安全、可靠的方式来访问互联网。

PPPoE协议工作原理

PPPoE协议工作原理

PPPoE协议工作原理PPPoE(Point-to-Point Protocol over Ethernet)是一种在以太网上运行的网络协议,它允许用户通过以太网连接到互联网。

PPPoE协议工作原理如下:1. 建立连接:当用户计算机启动时,它会发送一个PPPoE发现报文到本地网络中的所有设备。

这个报文包含了用户的身份信息和网络需求。

当PPPoE服务器收到这个报文后,它会发送一个PPPoE提供报文给用户,其中包含了服务器的IP 地址和其他相关信息。

2. 身份验证:用户计算机收到PPPoE提供报文后,会发送一个PPPoE会话请求报文到服务器。

这个报文包含了用户的身份信息和密码。

服务器会验证用户的身份和密码是否正确,如果验证通过,会发送一个PPPoE会话确认报文给用户。

3. PPP会话建立:用户计算机和服务器之间建立了一个PPP(Point-to-Point Protocol)会话,该会话用于在以太网上封装用户的数据包。

PPP会话建立后,用户计算机会被分配一个IP地址,可以通过该地址与互联网进行通信。

4. 数据传输:一旦PPP会话建立,用户计算机就可以通过PPP协议将数据包封装在以太网帧中,然后通过以太网发送给服务器。

服务器收到数据包后,会解封装数据,并将其传输到互联网上的目标地址。

5. 保持连接:PPP会话的保持是通过发送周期性的心跳报文来实现的。

如果在一段时间内没有收到心跳报文,服务器会终止会话并通知用户计算机。

6. 断开连接:用户计算机可以通过发送一个PPPoE终止报文来主动断开与服务器的连接。

服务器也可以在一定条件下终止会话,例如用户超过了允许的上网时间。

总结:PPPoE协议通过在以太网上建立PPP会话,实现了用户计算机与互联网的连接。

它提供了身份验证、数据传输和连接维持等功能,使用户能够安全地访问互联网。

PPPOE_流程

PPPOE_流程
