通信电源系统 - 直流拓朴结构
cuk电路应用

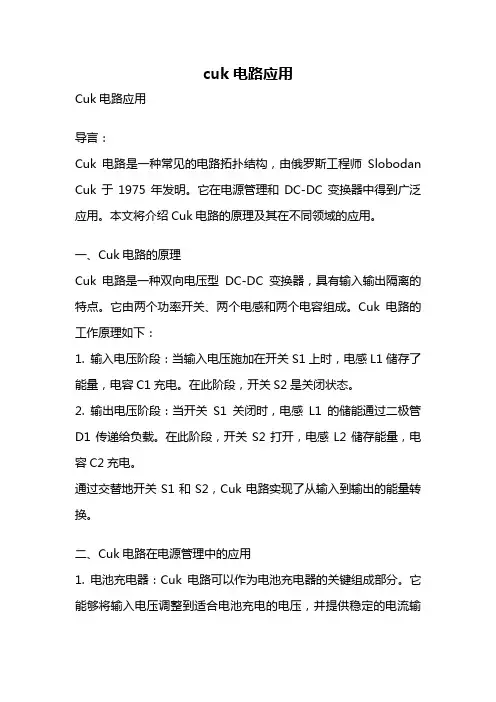

cuk电路应用Cuk电路应用导言：Cuk电路是一种常见的电路拓扑结构，由俄罗斯工程师Slobodan Cuk于1975年发明。
它在电源管理和DC-DC变换器中得到广泛应用。
本文将介绍Cuk电路的原理及其在不同领域的应用。
一、Cuk电路的原理Cuk电路是一种双向电压型DC-DC变换器，具有输入输出隔离的特点。
它由两个功率开关、两个电感和两个电容组成。
Cuk电路的工作原理如下：1. 输入电压阶段：当输入电压施加在开关S1上时，电感L1储存了能量，电容C1充电。
在此阶段，开关S2是关闭状态。
2. 输出电压阶段：当开关S1关闭时，电感L1的储能通过二极管D1传递给负载。
在此阶段，开关S2打开，电感L2储存能量，电容C2充电。
通过交替地开关S1和S2，Cuk电路实现了从输入到输出的能量转换。
二、Cuk电路在电源管理中的应用1. 电池充电器：Cuk电路可以作为电池充电器的关键组成部分。
它能够将输入电压调整到适合电池充电的电压，并提供稳定的电流输出。
2. 太阳能电池板：Cuk电路在太阳能电池板中的应用也很常见。
它可以将太阳能电池板产生的低电压转换为适用于家庭用电的高电压。
3. 汽车电子系统：Cuk电路可以用于汽车电子系统中的电源管理。
它可以将汽车电池的直流电压转换为不同电压等级的电源，以满足各种汽车电子设备的需求。
三、Cuk电路在DC-DC变换器中的应用1. 电力转换器：Cuk电路可以作为电力转换器的核心部件，将输入的直流电压转换为输出的直流电压，并实现高效能量转换。
2. 电子设备：Cuk电路在各种电子设备中都有应用。
例如，它可以将低电压的电池输出转换为高电压供给电子设备的需要。
3. 通信系统：Cuk电路在通信系统中的应用也很常见。
它可以将输入的电压转换为适合通信设备的电压，并提供稳定的电流输出。
四、Cuk电路的优势与局限性Cuk电路相比其他DC-DC变换器拓扑结构具有以下优势：1. 输入输出隔离：Cuk电路能够实现输入输出的隔离，提高了系统的安全性。
