机械制造工艺学课程设计-CA6140拨叉(831005型号)零件的加工工艺规程及专用夹具设计(全套图纸)
机械课程设计设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备
题目设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备（中批量生产）序言机械制造工艺学设计是在我们掌握了大学的全部基础课，技术基础课以及大部分专业课之后进行的。
这是我们在进行课程设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们三年的大学生活中占有重要的地位。
就我个人而言，我希望能通过这次课程设计对自己末来将从事的工作进行一次适应性训练，从中锻炼自己分析问题，解决问题的能力，为今后参加祖国的“四化”建设打下一个良好的基础。
由于能力所限，设计尚有许多不足之处，恳请各位老师给予指导。
目录第一章拨叉的分析 (3)1.1拨叉的作用 (3)1.2拨叉的工艺分析 (3)1.3拨叉的工艺要求 (3)1.4毛坯的选择 (4)第二章工艺规程设计 (4)2.1加工工艺过程 (4)2.2确定各表面加工方案 (5)2.2.1在选择各表面、内花键及槽的加工方法时，要综合考虑以下因素 (5)2.2.2上端面的加工 (5)2.2.3孔的加工 (5)2.3确定定位基准 (5)2.3.1粗基准的选择 (5)2.3.2精基准选择的原则 (6)2.4工艺路线的拟订 (6)2.4.1工序的合理组合 (7)2.4.2工序的集中与分散 (7)2.4.3加工阶段的划分 (8)2.4.4加工工艺路线方案的比较 (8)2.5拨叉的偏差，加工余量，工序尺寸及毛坯尺寸的确定 (10)2.5.1毛坯的结构工艺要求 (10)2.5.2拨叉的偏差计算 (10)2.6确定切削用量及基本工时（机动工时） (11)2.6.1工序1：钻预制孔 (11)2.6.2工序2．拉内花键257Hφ (12)2.6.3工序3．粗、精铣18H11底槽 (12)2.6.4工序4：粗、精铣上端面 (14)2.6.5工序5：钻8M孔并攻丝 (15)2.7时间定额计算及工作安排 (17)2.7.1钻预制孔 (17)2.7.2拉φ25H7内花键 (17)2.7.3粗、精铣18H11底槽 (18)2.7.4粗、精铣上端面 (19)2.7.5钻、攻2-M8螺纹孔 (19)2.7.6专用夹具设计 (20)第三章铣槽夹具设计 (20)3.1研究原始质料 (20)3.2定位基准的选择 (20)3.3夹具方案的设计选择 (20)3.4误差分析与计算 (22)3.5夹具设计 (22)第四章钻、攻2-M8螺纹孔夹具设计 (22)4.1研究原始材料 (22)4.2定位基准的选择 (23)4.3切削力与夹紧力的计算 (23)4.4误差分析与计算 (25)4.5钻床面四孔夹具设计 (25)4.5.1研究原始材料 (25)4.5.2定位基准的选择 (26)4.5.3切削力及夹紧力的计算 (26)4.5.4误差分析与计算 (27)4.6夹具设计及操作的简要说明 (30)第五章结论 (34)第一章 拨叉的分析1.1 拨叉的作用题目所给的零件是CA6140车床的拨叉。
CA6140车床的拨叉831005__课程设计说明书
东华理工大学长江学院机械制造工艺课程设计院系：机械与电子工程系专业：机械工程及自动化班级：1130010学号：1130010328姓名：刘家飞指导老师：余宏涛2014/5/30目录1、零件的工艺性分析 (3)1.1拨叉的用途 (3)1.2拨叉的技术要求 (3)1.3审查拨叉的工艺性 (4)2、确定毛坯、绘制毛坯,三维建模简图 (4)2.1选择毛坯 (5)2.2确定毛坯尺寸公差和机械加工余量 (5)2.2.1 公差等级 (5)2.2.2 铸件重量 (6)2.2.3 零件表面粗糙度 (6)2.2.4 机械加工余量 (6)2.2、绘制铸件毛坯简图 (7)3、拟定拨叉工艺路线 (8)3.1定位基准的选择 (8)3.1.1 粗基准的选择 (8)3.1.2 精基准的选择 (8)3.2 表面加工方法的选择 (8)3.3 工序集中与分散 (9)3.4 工序顺序的安排 (9)3.5 确定工艺路线 (9)4、机械加工余量、工序尺寸及毛坯尺寸的确定： (11)5、确定切削用量及基本工时 (12)6、夹具的设计 (17)7.、参考文献 (20)8、设计的感想与体会 (21)序言机械制造工艺学课程设计是我们在我们学完了了大学的全部的基础课、技术基础课以及大部分专业课之后进行的。
这是对我们毕业之前对所学的课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此在大学四年中占有重要的地位。
就个人而言，我希望能通过这次课程设计，进行一次适应性的锻炼。
由于能力有限，设计尚有许多不足，恳请各位老师给以指导。
1、零件的工艺性分析对于拨叉831005采用HT200，铸造工艺优点：1）适用范围广2）铸造法能采用的材料广3）成本低廉、综合经济性能好、能源、材料消耗及成本为其他金属成形方法所不及的。
1.1拨叉的用途题目所给的零件是CA6140车床的拨叉。
它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
CA6140车床拨叉831007”零件的机械加工工艺规则及专用夹具设计
摘要本文介绍了拔叉的加工工艺设计过程及其专用夹具设计过程。
通过本设计进一步了解了机械加工工艺设计过程的一般方法和步骤。
联系生产现场实际条件进行工艺方案的比较选择适当方案；掌握根据生产的要求设计专用机床夹具的方法；以及根据商业利益进行工艺方案的比较与技术经济分析。
本文内容包括：机械加工工艺的组成，工艺过程的作用，工艺规程的作用，工艺规程的设计原则，生产纲领的计算和生产类型的确定，毛坯的制造形式，制造工艺中基准的选择，零件的尺寸、形状误差和位置误差的分析，机械加工工艺路线的制定，各个工序的加工余量、工序尺寸、尺寸公差的确定及某些刀具的几何参数的选择和常见的金属切削机床的选用，机械加工各工序的切削深度、进给量、切削速度的确定，机械加工工时的计算，专用夹具设计的基本要求，专用夹具设计的依据、夹具装置的选择、夹紧力的估算、定位误差的分析、夹具的操作说明。
本文介绍的各个工序都是从保证使用功能要求、提高劳动生产率，保证加工质量、降低劳动强度，注意劳动保护和环境保护，提高可靠性出发进行各工序的工艺和夹具的比较和制定。
为了更好的了解各国先进的工艺技术文本还选择了两篇相关英文文献进行了可供读者参考。
关键词：机械加工；工艺；工序；夹具；机床AbstractIn this paper, the fork off the design process and its dedicated fixture design process. Through the design of a better understanding of the engine machining process of the general process design methods and steps. Contact production at the scene of the actual conditions of the program compared select the appropriate programs; master in accordance with the requirements of the production design for the machine tool fixture methods and in accordance with commercial interests of the program compared with the technical and economic analysis.This article includes: the composition of mechanical processing technology, the role of process, the role of a point of order, the order of the design principles, the calculation of the Program of production and production types of identification, the rough form of manufacturing, manufacturing process in the choice of benchmarks, spare parts The size, shape and location of error of error, mechanical processing line of development, the various processes a gong , process size, Tolerance and the determination of certain tools and geometric parameters of common metal-cutting machine tools of choice , the basis for fixture design, the choice of fixture installation, the clamping force estimates, positioning error The analysis, fixture instructions. This paper describes the various processes are guaranteed from the use of functional requirements, raising labor productivity, and ensure processing quality, reduce labor intensity and attention to labor protection and environmental protection, to improve the reliability of the process and the process of comparison and the development of fixture. In order to better understand the countries of advanced technology has also selected the two texts related to English literature a reference for readers.Key words: Engine machining; process; processes; fixture; Machine目录摘要 (1)ABSTRACT (2)目录 (3)第一章绪论 (1)第二章概述 (2)2.1夹具夹紧装置及夹具体的基本要求 (2)2.2机床夹具功用 (3)2.3机床夹具在机械加工中的作用 (3)2.4机床夹具组成 (4)2.5机床夹具分类 (5)2.6机床夹具的设计要求 (7)第3章零件的分析 (8)3.1零件的作用 (9)3.2零件的工艺分析 (9)第4章工艺规程设计 (10)4.1确定毛坯的制造形式 (10)4.2基准的选择............................................................................... 错误!未定义书签。
机械制造工艺学课程设计设计CA6140车床手柄座831015零件的机械加工工艺规程全套图纸

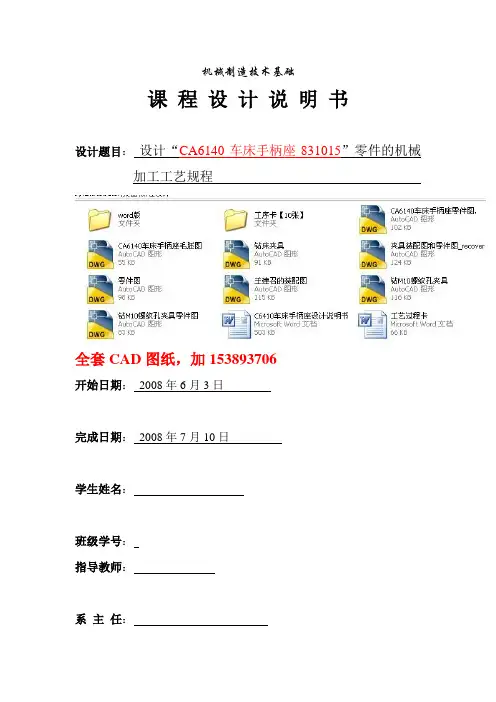

机械制造技术基础课程设计说明书设计题目：设计“CA6140车床手柄座831015”零件的机械加工工艺规程全套CAD图纸，加153893706开始日期：2008年6月3日完成日期：2008年7月10日学生姓名：班级学号：指导教师：系主任：学校名称：重庆工学院重庆工学院机械制造技术基础课程设计任务书题目：设计“CA6140车床手柄座831015”零件的机械加工工艺规程（年产量为2000件）内容：1.零件图1张2.毛坯图1张3.机械加工工艺过程卡片1张4.机械加工工序卡片1套5.专用夹具装配图1张6.专用夹具专用零件图1张7.设计说明书1份班级105214802学号学生指导老师系主任2008年6月序言机械制造技术基础课程设计是在学习完了机械制造技术基础和大部分专业课，并进行了生产实习的基础上进行的又一个实践性教学环节。
这次设计使我们能综合运用机械制造技术基础中的基本理论，并结合生产实习中学到的实践知识，独立地分析和解决了零件机械制造工艺问题，为今后的毕业设计及未来从事的工作打下了良好的基础。
在些次设计中我们主要是设计CA6140拨叉的机械加工工艺规程。
在此次课程设计过程中，我小组成员齐心协力、共同努力完成了此项设计。
在此期间查阅了大量的书籍，并且得到了有关老师的指点。
第9小组2008年7月10日设计的目的机械制造技术基础课程设计是在学完了机械制造技术基础课程进行了生产实习之后的一个重要的实践教学环节。
学生通过设计能获得综合运用过去所学过的全部课程进行机械制造工艺及结构设计的基本能力，为以后做好毕业设计、走上工作岗位进行一次综合训练和准备。
它要求学生综合运用本课程及有关先修课程的理论和实践知识，进行零件加工工艺规程的设计。
其目的如下：①培养学生解决机械加工工艺问题的能力。
通过课程设计，熟练运用机械技术基础课程中的基本理论及在生产实习中学到的实践知识，正确地解决一个零件在加工中定位、加紧以及工艺路线安排、工艺尺寸确定等问题，保证零件的加工质量，初步具备设计一个中等复杂程度零件的能力。
“CA6140车床拨叉”零件机械制造课程设计
设计题目设计“CA6140车床拨叉”零件的机械加工艺规程机械制造技术基础课程设计任务书设计题目设计“CA6140车床拨叉”零件的机械加工艺规程（大批量生产）内容 1.零件图1张2.毛坯图1张3.机械加工工艺过程综合卡片1张4.机械加工工序卡片1张5.课程设计说明书1份序言机械制造技术基础课程设计是我们完成了基础课程和部分技术基础课程之后进行的。
它一方面要求我们通过设计能够获得综合运用过去学过的全部课程进行工艺及结构设计的基本能力；也是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习，同时也是我们一次理论联系实际的实际训练。
因此，他在我们的大学生活中占据在相当重要的地位。
通过设计，我们学会了熟悉运用机械制造工艺学课程中的基本理论实际知识，解决了一个零件在加工中的定位、夹紧、以及工艺路线安排、工艺尺寸确定等问题保证加工质量。
由于能力有限，设计尚有很多不足之处，恳请老师能给予批评和指正。
一、零件的分析零件的作用：该拨叉用在CA6140的主轴上，和其他零件配合，在改变转速的时候承受轻微的载荷，所以应该保证本零件的重要工作表面符合技术要求。
二、工艺规程的设计（一）确定毛坯的制造形式零件的材料是HT200，工作环境良好，不会承受较大的冲击载荷，由于年生产量为2000件，已经达到了中批量生产，并且材料可铸。
因此从提高生产率，保证经济性的角度讲，应该采用铸造成型中的“金属模机械砂型”铸造的方法制造毛坯。
（二）基面的选择基面的选择是工艺规程设计中的重要工作之一。
基面选择的正确与合理，可以使加工质量得到保证，生产率得到提高。
否则，加工工艺过程中会出现很多问题，使生产无法正常进行。
（1）粗基准的选择对于零件而言，尽可能选择不加工表面为粗基准。
而对有若干个不加工表面的工件，则应以与加工表面要求相对位置精度较高的不加工表面作粗基准。
所以选择右端R20的端面，上顶端40×80的面和右侧75×80的面为粗基准。
机械制造课程设计CA6140机床上的拨叉设计
一．零件的分析一、零件的作用题目所给的零件是CA6140机床上的拨叉，他位于机床变速箱内。
要紧作用是用于机床的变速。
二、零件的工艺分析：CA6140车床共有四处加工表面，其间有必然位置要求。
分述如下：一、以φ25孔为中心的加工表面这一组加工表面包括：φ25023.0的孔，和其右端面。
二、以φ55为中心的加工表面3、斜面的加工4、拨槽的加工由上面分析可知，加工时应先加工一组表面，再以这组加工后表面为基准加工另外一组。
二. 工艺规程设计一、确信毛坯的制造形式零件的材料为HT200铸铁，考虑到零件的几何形状比较复杂，因此用铸造的形式进行毛坯的制造。
二、基面的选择基面选择是工艺规程设计中的重要工作之一。
基面选择得正确与合理能够使加工质量取得保证，生产率得以提高。
不然，加工工艺进程中会问题百出，更有甚者，还会造成零件的大量报废，是生产无法正常进行。
（1）粗基准的选择。
关于零件而言，尽可能选择不加工表面为粗基准。
而对有假设干个不加工表面的工件，那么应以与加工表面要求相对位置精度较高的不加工表面作粗基准。
依照那个基准选择原那么，现选取φ25孔的内表面作为定位基准，利用一短销大平面，限制5个自由度，再以一个菱形销限制最后1个自由度，达到完全定位,再用螺栓夹紧，然后进行铣削。
（2）精基准的选择。
要紧应该考虑基准重合的问题。
当设计基准与工序基准不重合时，应该进行尺寸换算，这在以后还要专门计算，此处再也不重复。
3、制订工艺线路制定工艺线路的起点，应该是使零件的几何形状、尺寸精度及位置精度等技术要求取得合理的保证。
在生产纲领已确信为大量生产的条件下，能够考虑采纳全能机床配以专用夹具，并尽可能使工序集中来提高生产率。
除此之外，还应考虑经济成效，以便使生产本钱尽可能下降。
1）钻、扩、粗铰、精铰Φ25孔，以Φ40外圆和其端面为基准。
2）铣φ55的叉口及上、下端面，以Φ25的孔定位，以两个面作为基准。
3）切断φ55的叉口，用宽为4的切断刀。
拨叉(CA6140车床)零件的机械加工工艺规程及工艺装备
序言机械制造工艺学课程设计是我们学完大学的全部基础课、技术基础课及大部分专业课后进行的。
这是我们进行毕业设计前的对所学的各课程的的一次深入的综合性的总复习，也是一次理论联系实际的的训练，因此它在我们四年的大学生活中占有重要的地位。
就我个人而言，我希望通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的“四化”建设打下一个良好的基础。
一、零件的分析（一）零件的作用题目所给定的零件是CA6140车床的上的拨叉，它位于车床的变速机构中，主要起换挡，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用，零件上方的Φ22mm孔与操纵机构相连，Φ55mm的半孔是用于与所控制的齿轮所在轴接触，通过上方的力拨动下方的齿轮变速，两件零件铸为一体，加工时分开。
（二）零件的工艺分析零件的材料为HT200,灰铸铁生产工艺简单，铸造性能良好，但是韧性较差、脆性高，不适合磨削，以下是拨叉加工表面及加工表面之间的位置要求：1、 小头孔Φ22021.00+mm 以及与此孔相通的Φ8mm 的锥孔、M8mm 螺纹孔。
2、 大头半圆孔Φ554.00+mm 及Φ735.00+mm 的两沉槽。
3、 拨叉底面、小头孔端面、大头半圆孔两端面与小头孔中心线的垂直度误差为0.07mm ，小头孔上端面与其中心线的垂直度误差为0.05mm.由以上分析可知，小头孔的伤端面与其中心线的垂直度课一次装夹完成，拨叉底面、小头孔端面、大头半圆孔两端面与小头孔中心线的垂直度可以在加工完小头孔与其端面后，以一面两孔定位，采用专用夹具保证位置精度，由于此零件没有复杂的加工曲面，所以根据上述的技术要求采用常规的加工工艺均可以保证。
二、 工艺规程设计（一） 确定毛坯的制造形式零件的材料为HT200,考虑机床在运行过程中所受的冲击不是很大，零件结构又比较简单，生产类型为中批生产，故选择铸件毛坯。
（二） 基准面的选择基面选择是工艺规程设计的重要任务之一，基面选择得正确与合理，可以使加工质量得到保证，生产率得以提高。
CA6140拨叉课程设计---拨叉零件的机械加工工艺规程及铣床夹具设计
课程设计说明书拨叉零件的机械加工工艺规程及铣床夹具设计设计题目：设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备（大批量生产）目录目录 (1)摘要 (2)1.绪论 (3)1.1课题背景及意义 (5)1.2CA6140型普通车床简介 (6)1.3夹具的发展趋势 (7)1.4拨叉的加工工艺 (8)1.5小结…………………………………………………………2.拨叉C的加工工艺规程设计 (8)2.1零件的分析 (9)2.1.1零件的作用......................................................2.2确定生产类型 (9)2.3确定毛坯 (9)2.3.1确定毛坯种类2.3.2确定铸件加工余量及形状2.3.3绘制铸件零件图2.4工艺工程设计 (10)2.4.1选择定位基准2.4.2制定工艺路线2.4.3选择加工设备和工艺设备2.4.4机械加工余量、工序尺寸及公差的确定2.5确定切削用量及基本尺寸 (10)2.6小结3.铣床专用夹具设计 (10)3.1铣床夹具 (11)3.11铣床夹具的主要类型 (11)3.12铣床夹具设计要点 (11)3.2夹紧装置 (12)3.2.1夹紧装置的组成 (12)3.2.2对夹紧装置的基本要求 (12)3.2.3夹紧力的作用点及其方向3.2.4基本夹具结构3.3夹具的设计3.4.1定位基准的选择3.4.2制定夹具方案3.4.3夹具元件的选择3.4.4定位元件的选择3.5小结4.结论 (13)5.致谢 (13)6.参考文献 (14)机械制造技术基础课程设计目录序言 (3)一.零件的分析 (3)1.1零件的作用 (3)1.2零件的工艺分析 (4)二.工艺规程设计 (5)2.1确定毛坯制造形式 (5)2.2基面选择 (5)2.3工艺路线方案 (6)2.4机床的选择 (6)2.5机械加工余量、工序尺寸及公差的确定 (7)2.6夹具设计 (11)三.参考文献 (13)四.小结 (14)序言机械制造工艺学课程设计,是在学完机械制造工艺学及夹具设计原理课程，经过生产实习取得感性知识后进行的一项教学环节；在老师的指导下，要求在设计中能初步学会综合运用以前所学过的全部课程，并且独立完成的一项工程基本训练。
机械制造装备设计课程设计--CA6140车床的拨叉(含CAD图纸)
机械制造装备设计课程设计--CA6140车床的拨叉（含CAD 图纸）目录1. 零件的工艺性分析 (3)1.1拨叉的用途 (3)1.2 确定各加工表面 (4)1.3拨叉的技术要求 (4)1.4毛坯的选择 (4)2 加工工艺规程设计 (4)2.1选择毛坯 (4)2.2确定毛坯尺寸公差和机械加工余量 (5)2.2.1 公差等级 (5)2.2.2 零件表面粗糙度 (5)2.2.3 机械加工余量 (5)2.3 绘制铸件毛坯简图 (5)3拟定拨叉工艺路线 (5)3.1定位基准的选择 (5)3.2表面加工方法的选择 (6)3.3 工序顺序的安排 (6)3.4工序的集中与发散 (6)3.5制定工艺路线 (7)4 机械加工余量、工序尺寸及毛坯尺寸的确定 81、后端面加工余量 (8)2、花键底孔加工余量 (8)3、18H11底槽的加工余量 (8)4、上端面的加工余量 (9)5 确定切削用量及基本工时 (9)6夹具的设计 (16)6.1问题的提出 (16)6.2夹具设计 (16)6.2.1定位基准的选择 (16)6.2.2.夹紧机构 (17)6.2.3对刀装置 (18)6.2.4夹具与机床连接元件 (18)6.2.5使用说明 (18)6.2.6. 结构特点 (18)7总结 (18)8参考文献 (19)1. 零件的工艺性分析1.1拨叉的用途题目所给的零件是CA6140车床的拨叉。
它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
1.2 确定各加工表面CA6140拔叉（型号：831003）共有3组加工表面：⑴、零件两端面，由于后端面要求的加工精度高，可以先以后端面为粗基准加工前端面，再以前端面为精基准加工后端面；⑵、以花键中心线为基准的加工面：Ø25H7的六齿方花键孔、Ø22H12的花键底孔、两端的2X150倒角和距花键中心线为22mm的上顶面；⑶、以工件后端面为基准的加工面：18H11mm的槽、上顶面的2-M8通孔和Ø5锥孔。
超详细的CA6140车床拨叉(831005)零件的机械加工工艺规程及夹具设计综述
课程设计说明书设计题目：设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备（中批量生产）设计者x x x x指导教师 xxxxXxxx学院Xxxx班Xxxx年xx月xx日Xxxx学院机械制造工艺学课程设计说明书题目设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备（中批量生产）1.零件毛坯合图一张2．机械制造加工工艺过程综合卡片一张3．结构设计装配图一张4．课程设计说明书一份前言通过机床工艺及夹具设计，汇总所学专业知识如一体(如《公差于配合》、《机械零件设计》、《金属切削机床》、《机械制造工艺》等)。
让我们对所学的专业课得以巩固、复习及实用，在理论与实践上有机结合；使我们对各科的作用更加深刻的熟悉与理解，并为以后的实际工作奠定坚实的基础！在些次设计中我们主要是设计CA6140拨叉的铣床夹具。
在此次课程设计过程中，我小组成员齐心协力、共同努力完成了此项设计。
在此期间查阅了大量的书籍，并且得到了有关老师的指点，尤其是教务处张永丹老师，我系xxx老师的大力帮助，在此表示感谢！机制xxxx班第x小组20**年1月15日目录前言 (3)一．设计的目的： (5)二．零件的分析 (5)（一）、零件的作用： (5)（二）、零件的工艺分析： (6)二、工艺规程设计 (6)(一) 确定毛坯的制造形成。
(6)（二）基准的选择。
(6)（三）制定工艺路线。
(7)(二) 机械加工余量。
(8)(四)确定切削用量及基本工时。
(9)夹具设计 (20)（一）问题的提出.......................... 错误！未定义书签。
（二）夹具设计............................ 错误！未定义书签。
参考文献.................................. 错误！未定义书签。
小结. (24)械加工工序卡片 (26)一．设计的目的：机械制造工艺学课程设计,是在学完机械制造工艺学及夹具设计原理课程，经过生产实习取得感性知识后进行的一项教学环节；在老师的指导下，要求在设计中能初步学会综合运用以前所学过的全部课程，并且独立完成的一项工程基本训练。
课程设计---CA6140车床拨叉(831003)零件的机械加工艺规程及粗铣底槽专用夹具设计
机械制造技术基础课程设计说明书设计题目：“CA6140车床拨叉（831003）”零件的机械加工艺规程及粗铣底槽专用夹具设计（大批量生产）概述 (1)1拔叉的分析 (1)1.1拔叉的功用 (1)1.2拔叉的机械加工工艺分析 (1)2工艺规程制订 (2)2.1主要技术要求和技术关键 (3)2.2毛坯的选择 (3)2.3确定各表面加工案 (4)2.4确定定位基准 (5)2.5机械加工工艺路线方案的确定 (6)2.6拔叉的偏差，加工余量，工序尺的确定 (10)2.7 确定切削用量及基本工时（机动时间） (11)2.8生产安排及时间定额计 (12)3铣槽专用夹具设计 (13)3.1定位基准的选择 (13)3.2定位误差分析 (14)3.3夹具设计方案确定 (14)3.4切削力及夹紧分析计算 (14)3.5 误差分析与计算 (16)3.6 夹具设计及操作的简要说明 (17)4总结 (17)5参考资料 (18)我们已经学过了与本次课程设计有关的许多专业课，包括《互换性与技术测量》、《材料力学》、《机械原理》、《机械设计》、《机械制造技术基础》等，这使我们对机械设计和制造有关的原理有了一定的感性和理性认识，但是我们并不是很了解这些原理与实际加工工艺过程之间的联系。
课程设计作为理论和实践相结合的有效手段。
通过这次车床CA6140拨叉加工工艺规程及夹具的设计让我们对所学的专业课的一些知识得以复习、巩固和应用，并对零件的制造过程有了一定的了解。
除此之外，本次课程设计也不仅为我们了解大四的毕业设计做了一定的准备，而且为以后的工作打下一定的基础。
夹具结构设计在加深对课程基本理论的理解和加强对解决工程实际问题能力的培养方面发挥着极其重要的作用。
夹具是工艺装备的主要组合部分，在机械制造中占有重要地位，夹具对保证产品质量，提高生产率，减轻劳动强度，缩短产品生产周期等都具有重要意义。
此次课程设计任务是对拔叉零件的机械加工工艺规程的设计和所选的某道工序所用夹具的设计。
拨叉(831005型号)零件的加工工艺规程及专用夹具设计(全套图纸)
机械制造工艺学课程设计说明书题目：设计CA6140拨叉（831005）零件的加工工艺规程及备工艺装（年产量为4000件）班级：姓名：指导教师：完成日期：目录一、零件工艺性分析 (1)1.1、零件的作用 (1)1.2、零件的工艺分析 (1)二、机械加工工艺规程设计 (2)2.1、确定毛坯的制造形成 (2)2.2、基准的选择 (2)2.2.1粗基准的选择 (2)2.2.2精基准的选择 (2)2.3、制定工艺路线 (2)2.3.1工艺路线方案一 (3)2.3.2工艺路线方案二 (3)三、机械加工余量、工序尺寸及毛皮尺寸的确定 (4)3.1、毛坯余量及尺寸的确定 (4)3.2、确定工序 (4)四、夹具的设计 (12)4.1、提出问题 (12)4.2、设计思想 (13)4.3、夹具设计 (13)4.3.1定位分析 (14)4.3.2切削力、夹紧力、切屑用量和切屑速度的计算 (14)4.3.3夹具操作说明 (15)五.体会 (15)六．参考文献 (16)一、零件工艺性分析1.1、零件的作用题目给定的零件是CA6140拨叉，它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求进行工作。
宽度为18+0.012mm的槽尺寸精度要求很高，因为在拨叉拔动使滑移齿轮时如果槽的尺寸精度不高或间隙很大时，滑移齿轮得不到很高的位置精度。
所以，宽度为18+0.012mm的槽和滑移齿轮的配合精度要求很高。
1.2、零件的工艺分析二、机械加工工艺规程设计2.1、确定毛坯的制造形成零件材料HT200、考虑到此零件的工作过程中并有变载荷和冲击性载荷，因此选用锻件，以使金属纤维尽量不被切断，保证零件的工作可靠。
由于生产纲领为中批生产而且零件的尺寸并不很大，故可采取模锻成型。
经查《金属机械加工工艺人员手册》表5-5取等级为2级精度底面及侧面浇注确定待加工表面的加工余量为3±0.8mm。
2.2基准的选择2.2.1 粗基准的选择因为要保证花键的中心线垂直于右端面，所以以Φ40的外圆表面的粗基准。
拨叉ca6140课程设计831005
拨叉ca6140课程设计831005一、教学目标本课程的教学目标是使学生掌握拨叉CA6140的相关知识，能够理解并运用其原理和操作方法。
具体目标如下：1.知识目标：学生能够了解拨叉CA6140的结构、功能和工作原理，掌握其基本操作方法。
2.技能目标：学生能够通过实践操作，熟练运用拨叉CA6140进行相关操作，提高动手能力。
3.情感态度价值观目标：学生能够认识到拨叉CA6140在工程领域的重要性，培养对机械制造的兴趣和热情。
二、教学内容根据课程目标，教学内容主要包括以下几个部分：1.拨叉CA6140的结构和工作原理：介绍拨叉CA6140的组成部分，解释其工作原理。
2.拨叉CA6140的操作方法：讲解如何正确操作拨叉CA6140，包括基本操作步骤和注意事项。
3.拨叉CA6140的应用案例：通过实际案例分析，让学生了解拨叉CA6140在工程领域的应用。
三、教学方法为了达到课程目标，将采用以下教学方法：1.讲授法：讲解拨叉CA6140的结构、工作原理和操作方法，为学生提供系统的知识。
2.讨论法：学生进行小组讨论，分享对拨叉CA6140的理解和经验，促进学生的思考和交流。
3.案例分析法：分析实际案例，引导学生运用所学知识解决实际问题，提高学生的应用能力。
4.实验法：安排实验课，让学生亲自动手操作拨叉CA6140，培养学生的动手能力和实践能力。
四、教学资源为了支持教学内容和教学方法的实施，将准备以下教学资源：1.教材：选择合适的教材，为学生提供权威、系统的学习材料。
2.参考书：提供相关的参考书籍，丰富学生的知识视野。
3.多媒体资料：制作多媒体课件，通过图片、视频等形式，生动展示拨叉CA6140的相关知识。
4.实验设备：准备拨叉CA6140实验设备，为学生提供实践操作的机会。
五、教学评估为了全面、客观地评估学生的学习成果，将采取以下评估方式：1.平时表现：通过观察学生在课堂上的参与程度、提问回答等情况，评估其学习态度和理解程度。
机械制造工艺学课程设计-CA6140拨叉(831005型号)零件的加工工艺规程及专用夹具设计(全套图纸)
机械制造工艺学课程设计说明书题目：设计CA6140拨叉（831005）零件的加工工艺规程及备工艺装（年产量为4000件）班级：姓名：指导教师：完成日期：目录一、零件工艺性分析 (1)1.1、零件的作用 (1)1.2、零件的工艺分析 (1)二、机械加工工艺规程设计 (2)2.1、确定毛坯的制造形成 (2)2.2、基准的选择 (2)2.2.1粗基准的选择 (2)2.2.2精基准的选择 (2)2.3、制定工艺路线 (2)2.3.1工艺路线方案一 (3)2.3.2工艺路线方案二 (3)三、机械加工余量、工序尺寸及毛皮尺寸的确定 (4)3.1、毛坯余量及尺寸的确定 (4)3.2、确定工序 (4)四、夹具的设计 (12)4.1、提出问题 (12)4.2、设计思想 (13)4.3、夹具设计 (13)4.3.1定位分析 (14)4.3.2切削力、夹紧力、切屑用量和切屑速度的计算 (14)4.3.3夹具操作说明 (15)五.体会 (15)六．参考文献 (16)一、零件工艺性分析1.1、零件的作用题目给定的零件是CA6140拨叉，它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求进行工作。
宽度为18+0.012mm的槽尺寸精度要求很高，因为在拨叉拔动使滑移齿轮时如果槽的尺寸精度不高或间隙很大时，滑移齿轮得不到很高的位置精度。
所以，宽度为18+0.012mm的槽和滑移齿轮的配合精度要求很高。
1.2、零件的工艺分析二、机械加工工艺规程设计2.1、确定毛坯的制造形成零件材料HT200、考虑到此零件的工作过程中并有变载荷和冲击性载荷，因此选用锻件，以使金属纤维尽量不被切断，保证零件的工作可靠。
由于生产纲领为中批生产而且零件的尺寸并不很大，故可采取模锻成型。
经查《金属机械加工工艺人员手册》表5-5取等级为2级精度底面及侧面浇注确定待加工表面的加工余量为3±0.8mm。
2.2基准的选择2.2.1 粗基准的选择因为要保证花键的中心线垂直于右端面，所以以Φ40的外圆表面的粗基准。
课程设计CA6140拨叉(831005)
课程设计题目：设计CA6140拨叉（831005）零件的加工工艺规程及铣宽为80+0。
03mm槽的专用夹具设计班级：机械工程及自动化姓名：xxx指导教师：xxx完成日期：2010课程设计任务书一、设计题目CA6140拨叉831005加工工艺设计及加工铣宽为80+0。
03mm槽的夹具设计。
二、原始资料(1）被加工零件的零件图1张（2）生产类型:大批生产三、上交材料（1) 绘制零件图1张（2）毛坯图1张(3) 编制机械加工工艺过程综合卡片1张（4) 与所设计夹具对应那道工序的工序卡片1张（5）绘制夹具装配图1张(6) 绘制夹具中图1张（7）课程设计说明书（5000～8000字）1份说明书主要包括以下内容（章节）①目录②摘要（中外文对照的，各占一页)③零件工艺性分析④机械加工工艺规程设计⑤指定工序的专用机床夹具设计⑥方案综合评价与结论⑦体会与展望⑧参考文献四、进度安排(参考)(1) 熟悉零件,画零件图2天（2）选择工艺方案,确定工艺路线，填写工艺过程综合卡片5天(3）工艺装备设计（画夹具装配图及夹具体图) 9天(4）编写说明书3天(5）准备及答辩2天五、指导教师评语成绩：指导教师日期成绩评定采用五级分制，即优秀、良好、中等、及格和不及格。
优秀：设计方案合理并新颖，设计说明书及设计图纸规范、内容丰富.在设计过程中勤奋好学、有创新思想；良好:设计方案合理，设计说明书及设计图纸比较规范、内容比较丰富。
在设计过程中勤奋好学、有创新思想；中等：设计方案一般，设计说明书及设计图纸欠规范、内容一般。
在设计过程中比较勤奋、创新思想不明显；及格：设计方案不完善,存在一些小错误，说明书及设计图纸欠规范、内容一般。
在设计过程中勤奋精神不够:不及格:设计方案有严重错误，设计说明书及设计图纸不规范、内容浅薄。
在设计过程中勤奋好学精神不够.摘要本学期我设计的题目是CA6140车床（831005)拨叉的铣宽为80+0。
03mm槽的夹具设计，其中包括零件图、毛坯图、夹具装配图和夹具中一个零件图各一张，机械加工工艺过程卡片和与工序卡片各一张还有课程设计说明书的编写。
机械制造工艺学课程设计CA6140拨叉831005说明书(附机械加工工艺过程卡和全套图纸)
机械制造工艺学课程设计CA6140拨叉831005说明书(附机械加工工艺过程卡和全套图纸)设计者指导教师机械制造工艺学课程设计说明书题目设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备（中批量生产）内容1、零件图一张2、毛坯图一张3、机械制造加工工艺过程综合卡片一张4、结构设计装配图一张5、结构设计零件图一张6、课程设计说明书一份前言通过机床工艺及夹具设计，汇总所学专业知识如一体(如《公差于配合》、《机械零件设计》、《金属切削机床》、《机械制造工艺》等)。
让我们对所学的专业课得以巩固、复习及实用，在理论与实践上有机结合；使我们对各科的作用更加深刻的熟悉与理解，并为以后的实际工作奠定坚实的基础！在些次设计中我们主要是设计CA6140拨叉的铣床夹具。
在此次课程设计过程中，我小组成员齐心协力、共同努力完成了此项设计。
在此期间查阅了大量的书籍，并且得到了有关老师的指点，尤其是教务处张永丹老师，我系刘学斌老师的大力帮助，在此表示感谢！机制xx01班第A小组xx年1月1日一、设计的目的：机械制造工艺学课程设计,是在学完机械制造工艺学及夹具设计原理课程，经过生产实习取得感性知识后进行的一项教学环节；在老师的指导下，要求在设计中能初步学会综合运用以前所学过的全部课程，并且独立完成的一项工程基本训练。
同时，也为以后搞好毕业设计打下良好基础。
通过课程设计达到以下目的：1、能熟练的运用机械制造工艺学的基本理论和夹具设计原理的知识，正确地解决一个零件在加工中的定位，夹紧以及合理制订工艺规程等问题的方法，培养学生分析问题和解决问题的能力。
2、通过对零件某道工序的夹具设计，学会工艺装备设计的一般方法。
通过学生亲手设计夹具（或量具）的训练，提高结构设计的能力。
3、课程设计过程也是理论联系实际的过程，并学会使用手册、查询相关资料等，增强学生解决工程实际问题的独立工作能力。
二、零件的分析（一）、零件的作用：题目给定的零件是CA6140拨叉（见附图1）它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求进行工作。
课程设计---CA6140车床拨叉(831003)零件的机械加工艺规程及粗铣底槽专用夹具设计
机械制造技术基础课程设计说明书设计题目：“CA6140车床拨叉（831003）”零件的机械加工艺规程及粗铣底槽专用夹具设计（大批量生产）概述 (1)1拔叉的分析 (1)1.1拔叉的功用 (1)1.2拔叉的机械加工工艺分析 (1)2工艺规程制订 (2)2.1主要技术要求和技术关键 (3)2.2毛坯的选择 (3)2.3确定各表面加工案 (4)2.4确定定位基准 (5)2.5机械加工工艺路线方案的确定 (6)2.6拔叉的偏差，加工余量，工序尺的确定 (10)2.7 确定切削用量及基本工时（机动时间） (11)2.8生产安排及时间定额计 (12)3铣槽专用夹具设计 (13)3.1定位基准的选择 (13)3.2定位误差分析 (14)3.3夹具设计方案确定 (14)3.4切削力及夹紧分析计算 (14)3.5 误差分析与计算 (16)3.6 夹具设计及操作的简要说明 (17)4总结 (17)5参考资料 (18)我们已经学过了与本次课程设计有关的许多专业课，包括《互换性与技术测量》、《材料力学》、《机械原理》、《机械设计》、《机械制造技术基础》等，这使我们对机械设计和制造有关的原理有了一定的感性和理性认识，但是我们并不是很了解这些原理与实际加工工艺过程之间的联系。
课程设计作为理论和实践相结合的有效手段。
通过这次车床CA6140拨叉加工工艺规程及夹具的设计让我们对所学的专业课的一些知识得以复习、巩固和应用，并对零件的制造过程有了一定的了解。
除此之外，本次课程设计也不仅为我们了解大四的毕业设计做了一定的准备，而且为以后的工作打下一定的基础。
夹具结构设计在加深对课程基本理论的理解和加强对解决工程实际问题能力的培养方面发挥着极其重要的作用。
夹具是工艺装备的主要组合部分，在机械制造中占有重要地位，夹具对保证产品质量，提高生产率，减轻劳动强度，缩短产品生产周期等都具有重要意义。
此次课程设计任务是对拔叉零件的机械加工工艺规程的设计和所选的某道工序所用夹具的设计。
机械制造工艺学课程设计-CA6140车床拨叉设计说明书
=46.9(m/min) （4）确定机床主轴转速 ns=1000vc/dw=229.8（r/min）
1.2零件的工艺分析
CA6140拨叉共有两组加工表面: 2.2.1以花键孔的中心线为基准的加工面
这一组面包括Ø25+0.0230mm的六齿矩形花键孔Ø22+0.280花键底 孔两端的2X150倒角和距中心线为27mm的平面。 2.2.2以工件右端面为基准的8+0.030 mm的槽和18+0.0120mm的槽 经上述分析可知， 对于两组加工表面，可先加工其中一组表 面，然后借助于专用夹具加工另一组表面。
4.1 工序一：车削A面、钻扩孔、倒角
1.加工条件 工件材料：灰口铸铁HT200，σb=145MPa，铸造。 加工要求：粗、半精铣、A面并保证18mm的工序尺寸，Ra=3.2µm。 机床： 砖塔式六角卧式车床C3163—1. 刀具： 刀片材料，r =12. ao=6-8 b= -10 rE=0.5 Kr=90 n=15 2.计算切削用量
按C３１６３－１ 车床说明书 f＝0.53ｍｍ／ｒ （3）计算切削速度 切削速度的计算公式为（寿命选T=60min，刀具材 料为YG6）
V=Cv/(Tm·ap xv·f yv) ·kv 其中：根据《机械加工工艺师手册》表27—12加工外形：外圆纵车 （kr>00）、刀具材料YG6、进给量f > 0.40可得：Cv=158 xv=0.15 yv=0.4 M=0.2修正系数Kv：
半精车 （1） 已知粗加工余量为1mm （2） 进给量f 根据《机械制造技术基础》表5—116表面粗糙度

- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械制造工艺学课程设计说明书题目：设计CA6140拨叉（831005）零件的加工工艺规程及备工艺装（年产量为4000件）班级：姓名：指导教师：完成日期：目录一、零件工艺性分析 (1)1.1、零件的作用 (1)1.2、零件的工艺分析 (1)二、机械加工工艺规程设计 (2)2.1、确定毛坯的制造形成 (2)2.2、基准的选择 (2)2.2.1粗基准的选择 (2)2.2.2精基准的选择 (2)2.3、制定工艺路线 (2)2.3.1工艺路线方案一 (3)2.3.2工艺路线方案二 (3)三、机械加工余量、工序尺寸及毛皮尺寸的确定 (4)3.1、毛坯余量及尺寸的确定 (4)3.2、确定工序 (4)四、夹具的设计 (12)4.1、提出问题 (12)4.2、设计思想 (13)4.3、夹具设计 (13)4.3.1定位分析 (14)4.3.2切削力、夹紧力、切屑用量和切屑速度的计算 (14)4.3.3夹具操作说明 (15)五.体会 (15)六．参考文献 (16)一、零件工艺性分析1.1、零件的作用题目给定的零件是CA6140拨叉，它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求进行工作。
宽度为18+0.012mm的槽尺寸精度要求很高，因为在拨叉拔动使滑移齿轮时如果槽的尺寸精度不高或间隙很大时，滑移齿轮得不到很高的位置精度。
所以，宽度为18+0.012mm的槽和滑移齿轮的配合精度要求很高。
1.2、零件的工艺分析二、机械加工工艺规程设计2.1、确定毛坯的制造形成零件材料HT200、考虑到此零件的工作过程中并有变载荷和冲击性载荷，因此选用锻件，以使金属纤维尽量不被切断，保证零件的工作可靠。
由于生产纲领为中批生产而且零件的尺寸并不很大，故可采取模锻成型。
经查《金属机械加工工艺人员手册》表5-5取等级为2级精度底面及侧面浇注确定待加工表面的加工余量为3±0.8mm。
2.2基准的选择2.2.1 粗基准的选择因为要保证花键的中心线垂直于右端面，所以以Φ40的外圆表面的粗基准。
2.2.2精基准的选择为保证定位基准和工序基准重合，以零件的下低面为精基准。
2.3、制定工艺路线制定工艺路线得出发点,应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证,在生产纲领已确定的情况下,可以考虑采用万能性机床配以专用工卡具,并尽量使工序集中来提高生产率。
除此之外，还应当考虑经济效果，以便使生产成本尽量下降。
2.3.1. 工艺路线方案一工序：1.粗、精车端面，钻、扩花键底孔、倒两端15°倒角。
2.粗、精铣削B面。
mm的槽。
3.铣削8+0.03mm的槽。
4.铣削18+0.0125.拉花键。
2.3.2.工艺路线方案二工序：1.粗、精车端面，钻、扩花键底孔、倒两端15°倒角。
以Ф40mm圆柱面为粗基准。
选用C3163-1转塔式六角车床及三爪卡盘夹具。
2.拉花键。
以花键中心线及右端面为基准，3.铣削槽B面。
以花键的中心线及下低面为基准。
选用X62W卧式铣床加专用夹具mm的槽。
以花键的中心线及下低面为基准。
选用X62W卧4.铣削8+0.03式铣床加专用夹具。
mm的槽。
以花键的中心线及下低面为基准。
选用X62W5.铣削18+0.012卧式铣床加专用夹具。
方案分析：上述两方案中，工艺方案一把拉花键放在最后一道工序。
但此方案中2.3.4工序很难对工件进行定位和加紧、方案二中，把花键放在第一道工序的后边，这样，方案二中的3.4.5道工序很容易对工件进行定位与加紧即以花键中心线和下低面作为3.4.5道工序的定位基准。
此方案定位精度高，专用夹具结构简单、可靠，所以采用方案二比较合理。
三、机械加工余量、工序尺寸及毛皮尺寸的确定零件材料为HT200，毛坯重量为1.0 kgσ=160MPa HBS。
根据《机械b加工工艺师手册》（以下简称《工艺手册》机械工业出版出版社、杨叔子主编）知生产类型为大批生产，采用模锻锻模造毛坯。
根据上述原始资料及加工工艺，分别确定各加工表面的机械加工余量、工序尺寸及毛坯尺寸如下：3.1.毛坯余量及尺寸的确定1.下端面的加工余量：下端面有3±0.8mm的加工余量，足够把铸铁的硬质表面层切除2.矩形花键底孔。
+0.28，要求以矩形花键的外径定心，故采用拉削加工内孔尺寸为Φ22见零件图，参照《金属机械加工工艺人员手册》表3-59确定孔加工余量的分配。
钻孔Φ20mm，扩孔Φ21mm，拉花键，花键孔要求以外径定心：拉削时加工余量参照《金属机械加工工艺人员手册》取 2Ζ=1mm3.右端面的加工余量。
此工序分2个工步1、粗铣右端面 2、精铣右端面。
精加工余量为0.2mm，粗铣加工余量为2.8mm3.2、确定工序工序Ⅰ：车削下底面。
1．加工条件。
工件材料：灰口铸铁HT200。
σb=145 MPa。
铸造。
加工要求：粗、半精车A面并保证28mm的工序尺寸，Ra=3.2µm 机床C3163-1。
转塔式六角卧式车床。
刀具：刀片材料。
r =12. ao=6-8 b= -10 o=0.5 Kr=90 n=152、计算切削用量。
（1）已知长度方向的加工余量为3±0.8mm 。
实际端面的最大加工余量为3.8mm 。
故分二次加工（粗车和半精车）。
长度加工公差IT １２级取-0.46 mm （入体方向）（2）进给量、根据《切削简明手册》（第3版）表1.4 当刀杆尺寸为16mm×25mm,ａｅ≤３mm时，以及工件直径为Φ60mm时（由于凸台B面的存在所以直径取Φ60mm）ƒ=0.6-0.8mm/ｒ.按C３１６３－１车床说明书取ƒ=0.6mm/n。
由于存在间歇加工所以进给量乘以k=0.75—0.85 所以：实际进给量f=0.6×0.8=0.48 mm/ｒ按C３１６３－１车床说明书ƒ＝0.53ｍｍ／ｒ（3）计算切削速度。
按《切削简明手册》表 1.27 ，切削速度的计算公式为（寿命选T=60min）刀具材料YG6V=Cv/(T m·ap xv·f yv) ·kv其中：Cv=158 xv=0.15 yv=0.4 M=0.2修正系数Ko见《切削手册》表1.28kmv=1.15 kkv =0.8 kkrv=0.8 ksv=1.04 kBV=0.81∴Vc =158/( 600.2·20.15·0.53 0.4) ·1.15·0.8·0.8·0.81·0.97 =46.9(m/min)（4）确定机床主轴转速 ns=1000vc/πdw=229.8（r/min）按C３１６３－１车床说明书ｎ＝200 r／min所以实际切削速度V=40.8m/min（5）切削工时，按《工艺手册》表6.2-1由于铸造毛坯表面粗糙不平以及存在硬皮，为了切除硬皮表层以及为下一道工步做好准备Tm=(L+L1+L2+L3)/nw x f=0.33（min） L=(65-0)/2=32.5 L1=3、L2=0、L3=0工序II 精车下底面1)已知粗加工余量为0.5mm。
2)进给量 f. 根据《切削用量简明手册》表 1.6 ， f=0.15－0.25mm/r 按C３１６３－１车床说明书ｆ＝0.16 mm/r计算切削速度按《切削用量简明手册》表1.27，切削速度的计算公式为（寿命选T=60min）V=Cv/(T m·ap xv·f yv) ·kv=158/( 600.2·20.15·0.16 0.4) ·1.15·0.8·0.8·0.81·0.97=83.85(m/min)3)确定机床主轴转速. nw=1000vc/ πdw =410.8（r/min）按C3163－１车床说明书取nw=400（r/min）实际切削速度V=57.1m/min4)切削工时，查《工艺手册》表6.2-1Tm=(L+L1+L2+L3)/nwxf=22.5/400x0.16=0.35（min）由于下一道工序是钻孔，所以留下Ø20mm的台阶，所以L=(65-20)/2=22.5 mm L1=3.L2=0. L3=0工序III 钻花键孔钻头选择：见《切削用量简明手册》表2.2钻头几何形状为（表2.1及表2.2）：双锥修磨具刃，钻头参数：ｄ＝Ф20ｍｍβ=30°，2Φ=118°，2Φ=70°，bε=3.5mm ,ao=12°, Ψ=55°,b=2mm，=4mm。
根据《切削用量简明手册》表2-9确定f=0.48ａ、按机床进给强度决定进给量：根据表2.9 ,当σb＝210MPa ｄ0＝20.5mm 可确定f=0.75。
按C3163-1车床说明书取 f=0.62mm/n.ｂ、决定钻头磨钝标准及寿命表2.21，当do=20mm、钻头最大磨损量取0.6 寿命T=45min.ｃ、切削速度由《切削用量简明手册》，表2.15得Ｖ=21m/min n=1000V/ D=334.4 由机床技术资料得和334.4接近的有280n/m和400n/min 取280n/min取n=280m/min. 实际Ｖ=17 m/minｄ、基本工时，Tm=L/nf=(80+10)/280x0.62=0.32 (min)入切量及超切量由表2.29. 查出Ψ+△=10mm所以Tm=L/nf=(80+10)/280x0.62=0.32 (min)工序IV 扩花键孔刀具直径do=21mm；刀具几何参数同上。
由于两孔直径相差不大，为了节省停车和调换走刀量等辅助时间，n 和f都不变，所以Tm同上 Tm=0.32倒角刀具15°锪钻由于两孔直径相差不大，以表面粗度要求不高手动进给。
工序V 车倒角刀具：专用刀具。
此工步使用到专用刀具与手动进给。
检验机床功率按《切削用量简明手册》表 1.2４＝160～245HBS可以查出当σｂａｐ≤2.8ｍｍｆ≤0.6ｍｍ／ｒＶｃ≤41ｍ／min Ｐｃ＝3.4kw按C３１６３－１车床说明书主电机功率Ｐ＝11ｋｗ可见Ｐｃ比Ｐ小得多所以机床功率足够所用切削用量符合要求钻削功率检验按《切削用量简明手册》表 2.21当ｄｏ＝21 ｍｍｆ＝0.64 ｍｍ查得转矩Ｍ＝61.8 N.M《切削用量简明手册》表由表2.32 得功率公式ＰC＝McVc/30do=61.8x17/30x21=1.67km按C３１６３－１车床说明书主电机功率Ｐ＝11ｋｗ可见ＰC比Ｐ小得多，所以机床功率足够，所用切削用量符合要工序VI 拉花键孔单面齿升：根据有关手册，确定拉花键孔时花键拉刀的单面齿为0.06mm,拉削速度 v=0.06m/s(3.6m/min)切削工时t=Z b lηk/1000vf z Z单面余量1.5mm(由Φ21mm拉削到Φ25mm)；式中： ZbL 拉削表面长度，80mm；η考虑校准部分的长度系数，取1.2；k 考虑机床返回行程系数，取1.4 ；v 拉削速度（m/min）；拉刀单面齿升；fzZ 拉刀同时工作齿数，Z=l/p；P 拉刀齿距。
