电磁炉烧IGBT或保险丝的维修程序

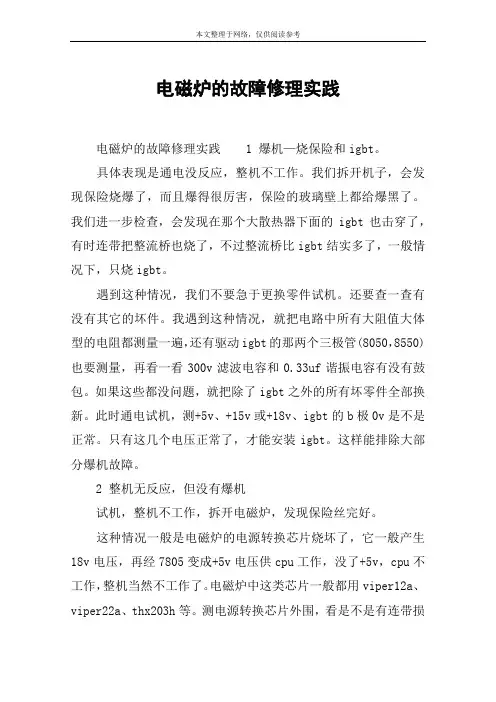

电磁炉的故障修理实践
电磁炉的故障修理实践电磁炉的故障修理实践 1 爆机—烧保险和igbt。
具体表现是通电没反应，整机不工作。
我们拆开机子，会发现保险烧爆了，而且爆得很厉害，保险的玻璃壁上都给爆黑了。
我们进一步检查，会发现在那个大散热器下面的igbt也击穿了，有时连带把整流桥也烧了，不过整流桥比igbt结实多了，一般情况下，只烧igbt。
遇到这种情况，我们不要急于更换零件试机。
还要查一查有没有其它的坏件。
我遇到这种情况，就把电路中所有大阻值大体型的电阻都测量一遍，还有驱动igbt的那两个三极管(8050，8550)也要测量，再看一看300v滤波电容和0.33uf谐振电容有没有鼓包。
如果这些都没问题，就把除了igbt之外的所有坏零件全部换新。
此时通电试机，测+5v、+15v或+18v、igbt的b极0v是不是正常。
只有这几个电压正常了，才能安装igbt。
这样能排除大部分爆机故障。
2 整机无反应，但没有爆机试机，整机不工作，拆开电磁炉，发现保险丝完好。
这种情况一般是电磁炉的电源转换芯片烧坏了，它一般产生18v电压，再经7805变成+5v电压供cpu工作，没了+5v，cpu不工作，整机当然不工作了。
电磁炉中这类芯片一般都用viper12a、viper22a、thx203h等。
测电源转换芯片外围，看是不是有连带损坏的小器件，如果有，更换之。
3 能开机，但显示故障代码这类故障要先搞清代码的含义，然后再有目的的维修。
网上的电磁炉故障代码很多，我们可以充分利用。
这类故障一般都是那些大阻值大身材的电阻变值了，可以一个个地测，有变值的就更换。
同时要查互感器、300v/5uf电容、热敏电阻和电磁炉中唯一的那个电位器。
只要这几个地方查到了，这类故障一般也可以排除。
少数的也可能是由lm339损坏所致，可通过代换的方法验证。
4 功能错乱，有的按开机键没反应。
这类故障最好修，一般是按键坏了，或是按键板脏污漏电，换按键或清洗按键板就可解决这类问题。
电磁炉老烧IGBT管故障维修分享
电磁炉老烧IGBT管故障维修分享故障现象：一台尚朋堂牌H3601型电磁炉插电无反应。
分析与检修：通过故障现象分析，说明电源电路未工作。
拆开外壳后察看，发现12A保险丝（熔丝管）已炸裂，说明有过流现象。
在路检测时，发现功率管IGBT（FGA25N120）的3个引脚间的阻值几乎为零，说明IGBT已短路损坏。
从PCBA中脱开IGBT的引脚，检测整流桥堆等元件正常，以为这个问题很简单，估计就是IGBT损坏所致，更换坏件即可排除故障。
但更换FGA25N120、12A保险丝后通电试机，就见机内一闪，随着“啪”的一声，保险丝又炸裂了，怀疑IGBT再次损坏。
经检测，果然IGBT又击穿损坏，感觉碰到了一个“硬茬”。
仔细检查后，发现这次损坏的器件除了保险丝、IGBT外，还有IGBT旁的一支电阻，它已完全烧黑，看不清楚阻值。
察看线路，发现该电阻是IGBTG极所接的限流电阻，所以怀疑驱动电路异常。
在线检测，发现驱动管S8050、S8550损坏。
因不清楚功率管栅极串接电阻的阻值，在没有深入学习同类产品电路原理的情况下，想到某些音响功放电路中，场效应功率管栅极所串电阻的阻值多小于1kΩ，所以随意的取了个折中值，用一只470Ω/0.25W电阻更换后，并参考了同行的经验，同时更换了5μF、0.3μF这2只高压电容。
检查无误后通电试机，整机恢复正常。
由于对电磁炉的工作原理一知半解，感觉300V供电滤波电容的容量仅为5μF，好像有点太吝啬了，应适当加大容量。
因此，画蛇添足的在5μF电容两端并接一支同规格的高压电容，以提升电源的稳定性。
结果，悲剧再次上演，保险管居然又爆了。
检查后，发现新加的5μF高压电容居然焊错位置，焊接到0.3μF电容两端，这意味着谐振电容的容量变成了5.3μF。
心里暗暗叫苦，IGBT肯定又烧了，复查后确认IGBT、保险丝损坏。
更换功率管和保险丝，并确认新增的5μF电容是和原有的电容并联后试机，心想这次损坏应是个意外。
电磁炉烧保险丝维修
电磁炉烧保险丝维修电磁炉烧保险丝大部分为整流桥堆或IGBT烧坏（一般都是击穿损坏且95%是IGBT击穿损坏），下面是IGBT简介：结构IGBT结构图左边所示为一个N 沟道增强型绝缘栅双极晶体管结构，N+ 区称为源区，附于其上的电极称为源极。
P+ 区称为漏区。
器件的控制区为栅区，附于其上的电极称为栅极。
沟道在紧靠栅区边界形成。
在漏、源之间的P 型区（包括P+ 和P 一区）（沟道在该区域形成），称为亚沟道区（Subchannel region ）。
而在漏区另一侧的P+ 区称为漏注入区（Drain injector ），它是IGBT 特有的功能区，与漏区和亚沟道区一起形成PNP 双极晶体管，起发射极的作用，向漏极注入空穴，进行导电调制，以降低器件的通态电压。
附于漏注入区上的电极称为漏极。
IGBT 的开关作用是通过加正向栅极电压形成沟道，给PNP 晶体管提供基极电流，使IGBT 导通。
反之，加反向门极电压消除沟道，切断基极电流，使IGBT 关断。
IGBT 的驱动方法和MOSFET 基本相同，只需控制输入极N一沟道MOSFET ，所以具有高输入阻抗特性。
当MOSFET 的沟道形成后，从P+ 基极注入到N 一层的空穴（少子），对N 一层进行电导调制，减小N 一层的电阻，使IGBT 在高电压时，也具有低的通态电压。
工作特性静态特性IGBT 的静态特性主要有伏安特性、转移特性和开关特性。
IGBT 的伏安特性是指以栅源电压Ugs 为参变量时，漏极电流与栅极电压之间的关系曲线。
输出漏极电流比受栅源电压Ugs 的控制，Ugs 越高，Id 越大。
它与GTR 的输出特性相似．也可分为饱和区1 、放大区2 和击穿特性3 部分。
在截止状态下的IGBT ，正向电压由J2 结承担，反向电压由J1结承担。
如果无N+ 缓冲区，则正反向阻断电压可以做到同样水平，加入N+缓冲区后，反向关断电压只能达到几十伏水平，因此限制了IGBT 的某些应用范围。
电磁炉怕IGBT烧管的维修经验
电磁炉怕IGBT烧管的维修经验在交流220V上，串接一个60-100W的灯泡，加锅，接通电源：1. 若灯泡暗红，开启电磁炉电源，灯泡一亮一暗地闪烁，表明电磁炉已经OK了。
2. 若灯泡很亮，表明IGBT管完全导通。
此时，若拆除灯泡通电工作，必烧IGBT管！应主要查修驱动谐振电容高压整流等电路。
3. 若灯泡暗红，开启电磁炉电源，灯泡亮度不变。
则应主要查修面板控制微电脑供电副电源等电路。
要是烧了IGBT：1、你得查大电容，同步电路，LM339【8316】，还有就是驱动、电流检测电路。
这几个都会导致IGBT烧的。
2、如果不烧功率管IGBT，总是不定期的烧保险，你可以将电源部分的几个黑色电容换掉。
3、有时锅放上稍微有点温度就保护，检查发热盘中间的感温元件上面的导热脂，是否在修理时搞得越来越少了，少了就加点。
4、风扇也容易坏。
【12V和18V两种】修电磁炉常用的假负载和保护措施修有开关电源的电磁炉不通电时可在保险两端接100w灯泡（去掉保险），修IGBT管击穿时可在去掉谐振线盘后在谐振电容两端并接冬天小太阳取暖器上的加热管800w或1000w，当然IGBT和保险已换新，各种电压都正常如18-20v，5v。
在电磁炉修完后特别是爆保险修后，可不接10A-12A保险，而接1A保险，接好线圈盘不放锅通电，听声音，是否报警或显示故障代码E0或E1（即为无锅）。
电源线上单根卡上钳形电流表看是否有0-0.1A来回跳变。
修完每个电磁炉后看钳形电流表，微调功率检测可调电阻，电流比标称值小1A为好，降低风险但对用户影响不大（稍微慢些罢了）最简单的方法是在更换大功率管后先不接线圈盘,而是在线圈盘的接线柱上接上一只白炽灯再通电,就算电路还有故障,也不会烧管子,如果白炽灯不亮或只闪烁,说明电路基本上没有问题了,可以接上线圈盘通电试机,如果白炽灯一直亮着,就说明电路还有问题.换管子前用一只发光二极管接在管子的基极与地端．（发光二极管加100欧电阻）连上线盘后开机观查发光二极管是否随报警声有规律的闪光，就能观查到管子的推动是否正常．接100~200W的电灯，意在测量各点的工作电位，特别是339的各脚电位。
电磁炉怕IGBT烧管的维修经验
电磁炉怕IGBT烧管的维修经验
在交流220V上，串接一个60-100W的灯泡，加锅，接通电源：
1. 若灯泡暗红，开启电磁炉电源，灯泡一亮一暗地闪烁，表明电磁炉已经OK了。
2. 若灯泡很亮，表明IGBT管完全导通。
此时，若拆除灯泡通电工作，必烧IGBT管！应主要查修驱动谐振电容高压整流等电路。
3. 若灯泡暗红，开启电磁炉电源，灯泡亮度不变。
则应主要查修面板控制微电脑供电副电源等电路。
要是烧了IGBT：
1、你得查大电容，同步电路，LM339【8316】，还有就是驱动、电流检测电路。
这几个都会导致IGBT 烧的。
2、如果不烧功率管IGBT，总是不定期的烧保险，你可以将电源部分的几个黑色电容换掉。
3、有时锅放上稍微有点温度就保护，检查发热盘中间的感温元件上面的导热脂，是否在修理时搞得越来越少了，少了就加点。
4、风扇也容易坏。
【12V和18V两种】。
电磁炉爆保险怎样修理
电磁炉爆保险怎样修理电磁炉爆保险怎样修理电磁炉烧保险丝——确认其他零件是否正常电路板烧IGBT或保险丝的维修程序保险丝或IGBT烧坏，不能马上换上该零件，必须确认下列其它零件是在正常状态时才能进行更换，否则，IGBT和保险丝又会烧坏。
这样付出的代价就大了。
1.检查保险丝是否烧断2.检测IGBT是否击穿：用万用表二极管档测量IGBT的“E”;“C”;“G”三极间是否击穿短路。
A：“E”极与“G”极;“C”极与“G”极，正反测试均不导通(正常)。
B：万用表红笔接”E“极，黑笔接“C”极有0.4V左右的电压降(型号为GT40T101三极全不通)。
3.测量互感器是否断脚，正常状态如下：用万用表电阻档测量互感器次级电阻约80Ω;初极为0Ω。
4.整流桥是否正常(用万用表二极管档测试)：A：数字万用表红笔接“-”，黑笔接“+”有0.9V左右的电压降，调反无显示。
B：万用表红笔接“-”，黑笔分别接两个输入端均有0.5V左右的电压降，调反无显示。
C：万用表黑笔接“+”，红笔分别接两个输入端均有0.5V左右的电压降，调反无显示。
5.检查电容C301;C302;C303;是否受热损坏。
(如果损坏已变形或烧熔)6.检测芯片8316是否击穿：测量方法：用万用表测量8316引脚，要求1和2;1和4;7和2;7和4之间不能短路。
7.IGBT处热敏开关绝缘保护是否损坏。
按键动作不良的检测测量CPU口线是否击穿：电磁炉烧保险丝——按键动作不良按键动作不良。
用万用表二极管档测量CPU极与接地端，均有0.7V左右的电压降，万用表红笔接“地”;黑笔接“CPU每一极口线”。
否则，说明CPU口线击穿。
电磁炉烧保险丝——功率不能达到到要求1.线圈盘短路：测试线圈盘的电感量：PSD系数为L=157±5μH，PD系列为L=140±5μH。
2.锅具与线圈盘距离是否正常。
3.锅具是否是指定的锅具。
电磁炉烧保险丝——检查各元气件装配后不良状况的检查：1.不加热：检查互感器是否断脚。
电磁炉故障检修程序介绍
电磁炉故障检修程序介绍一、电磁炉损坏的原因：1、用户使用了不符合要求的锅而导致保护失效，烧坏功率管；2、风扇缺油、供电不足导致不转或转速变慢，风力不足散热不良而损坏电磁炉；3、使用时间较长的电磁炉由于元器件老化接触不良而导致电磁炉损坏；4、长期工作在临界过电压或欠电压情况下，造成IGBT损坏；5、用户操作不当，液体渗入电磁炉内发生短路而损坏；6、维修人员维修时不按正确的维修方法而导致故障面扩大。
二、电磁炉损坏时的一般维修程序。
1、目测电磁炉的电流熔丝是否烧断。
电磁炉电流检测电路截图如图所示。
2、检测IGBT是否被击穿。
其检测方法是（见上图）,用指针式万用表二极管挡测量IGBT的E、C、G极之间是否击穿；再测量E极与G极、C极与G极正反向是否导通（正常情况下应不导通）；最后用万用表红笔接E极，黑笔接C 极，测是否有零点几伏的电压，但有些型号的管子三极均没有压降，如GT40T101 IGBTO不含阻尼二极管时，其C、E极间的阻值一般为50~110k；含阻尼二极管时，其C、E极间的阻值一般为3.2 ~4.5kΩ。
3、检查互感器是否损坏。
互感器检测方法（见上图）, 一般情况下，互感器的二次绕组电阻值约80Ω, 一次绕组电阻值接近00。
4、检査电源整流桥是否损坏。
其检测方法是（见上图）,用指针式万用表红笔接黑笔接'+”，一般会测得0. 8V左右的电压，调换表管测量指针不动；再用指针式万用表红笔接黑笔分别接两个输入端进行测量，一般会有0.5V左右的压降，调换表笔测量则无反应；用指针式万用表黑笔接'+”，红笔分别接两个输入端测量，一般会有0.5V左右的电压降，调换表笔则无反应。
5、检查谐振电容（相关电路见下图）是否受热损坏。
谐振电容一般体积较大，靠近锅底励磁线圈的接线部分，容易受热引起变形、烧熔现象。
特别是电容变值现象较难测量准确，而一旦变值则会出现烧IGBT现象，所以应重点检测，并釆用正品谐振电容进行代换的方法，以判断原电容是否异常。
电磁炉爆保险管烧IGBT检修7步
电磁炉爆保险管烧IGBT检修7步
o1.保险管断路,IGBT短路,首先看看线路板上是否有油污,特别是散热器滴下来的油污,滴到IGBT,G极的电阻上,很容易爆管烧IGBT用维修时一定要用酒精把线路板清洗干净.
o2,观察0.3UF/1200V,5UF/400V高压电容是否变值,如测不准,最好换新的.直接解决问题.
o3,IGBT,G极对地的4.7K电阻,阻值是否增大,要保证IGBT开关电压正常.
o4,测量同步振荡,驱动电路中的二极管,三极管是否有坏的.
o5,反压保护电路.
o6,电磁线盘的内圈头接DC300V,外圈头接IGBT的C极.
o7,检查用户家里的插座,电线等外围因素.。
电磁炉故障维修方法
如今很多家庭为了方便起见，生活当中都会使用电磁炉来煮火锅之类的，会特别的方便又实用，时间久了之后，免不了会发生一些故障问题，下面小编就来介绍下电磁炉故障与维修方法
1、爆机—烧保险以及IGBT
整体显露的问题是通电没反应，电磁炉不作业。
当把机体拆卸开，会看到保险烧炸了，并且炸裂得很严重，保险的玻璃周围全都炸黑了。
通过仔细查看，会发觉在那个大散热器底部的IGBT也穿透了，有时附带都会把整流桥一起烧了，但是整流桥比IGBT坚固多了，通常情况下，只会烧坏IGBT。
碰到这类状况，大家切记不必急着替换新零件检查。
需要看一看是否有别的的坏件，其实可以把电路中全部大电阻以及大形态的电阻都检查一遍，另外驱动IGBT上的2个三极管(8050，8550)一样要检查，再查看300V滤波电容以及0.33uF谐振电容是否有起包。
2、整机内反应但没有爆机
进行试验性操作，电磁炉不作业，把机身拆开，发觉保险丝没有损坏。
这类状况，通常是整机的电源转变芯片烧毁了，它通常形成18V电压，再通过7805形成+5V电压供CPU作业，没了+5V，CPU不作业，电磁炉显然不作业了。
检查电源转变芯片四周，看是否有一起毁坏的小器件，若是有，就要更换新的。
3、可以开机但显示故障代码
出现这种情况，首先要清楚代码的意思，之后再有目标的修理。
电脑上的电磁炉故障代码非常多，大家不妨充分运用。
这种故障，通常都是那些大阻值大体型的电阻系数变了，不妨一个个地检查，有变值的就替换。
快益修以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。
电磁炉屡烧功率管的维修步骤
电磁炉屡烧功率管的维修步骤
1.电磁炉坏了，先把线盘拆下来。
再量一量IGBT是否损坏，桥墩是否损坏，如有损坏将其拆下。
2、在第1步的基础上,(注意不要接线盘）上电，用万用表检测各关键点的电压是否正常（5V,12V或18V及300V）。
如果电压不正常，说明电源模块有问题，需仔细检查电源模块，其中电源IC是很常损坏的元件。
排除电源问题后，我们接下来就做第3步的工作。
3、现在我们断开保险，并在原接保险的地方接上一个100w左右的灯泡，用来限流，这时可以接上线盘，IGBT。
开机，如果灯泡常亮，说明电路还有问题，继续检查。
如果灯泡一闪一闪的，说明电路基本上没有问题了。
那么我们做第4步的工作。
4、到这一步，我们的工作基本上做了90%了。
接下来，接上保险，断开线盘，在本来要接线盘的地方，接上一个100w左右的灯泡。
然后，开机，调下火力档，看火力档不同时，灯泡明亮程度是否会跟着变化。
如果跟着变化，说明电磁炉95%是修好了。
5、现在就可以正常接好电路，试机了。
一般是没有问题了。
6、电磁炉中的一些其它易坏元件有，5uf 大电容，大电阻，热敏电阻，等
基本方法就是这些，具体操作起来还是因人而异.。
电磁炉屡坏IGBT维修方法
电磁炉屡坏IGBT维修方法在电磁炉检修中，经常遇到价格不菲的IGBT管屡爆的故障。
为了解决这个问题，实修中建议采用灯泡法检修电磁炉，即选用60W~150W／220V的灯泡来代替发热线盘。
该法在对故障损坏元件进行更换后可以大胆地进行试机，避免了以往更换元件后盲目上电开机造成连续损坏IGBT的情况出现。
通过观察灯泡发亮时间长短迅速判断出连续损坏IGBT的故障原因，效果很好，能减少损失。
在检修电磁炉过程中，当出现损坏IGBT时，先换上新的IGBT．同时对IGBT外围电路中的元器件进行排查．更换损坏元器件后，用灯泡法测试电路是否正常。
把主电路板放入底座，插上电风扇，热敏电阻、电源线，控制板连线，接上灯泡，上电开机后注意观察灯泡是否亮，如果不亮，则说明故障已排除，可取下灯泡接上发热线盘试机；若灯泡亮，则说明故障尚未排除，需进一步检查。
简而言之，“IGBT连爆靠灯泡，灯泡亮故障在”。
下面以美的MC-PY18B（EY182）电磁炉（如图所示）为例，对“灯泡法”作进一步说明。
上电开机测试后，灯泡会亮说明故障没有排除．检测R15电阻的对地电压，如果电压为+1V以上则检查下述元器件，直到检测灯泡不亮，故障排除，才可以接入发热线盘。
若灯泡亮，其故障原因为：共振电容C11漏电；三极管Q4基极与发射极断路损坏；R15电阻变值；三极管Q7集电极与发射极击穿；稳压二极管Z5开路；LM339损坏，使①脚电压上升；电脑芯片损坏。
用灯泡检修美的其他型号或其他品牌电磁炉（如美的MC-SF183、格力GC-13等）连爆IGBT时，若遇到灯泡断续亮并伴有报警声或“哒哒”起振声．则应再测IGBT控制极G对地电压（正常为+6V~+7.5V），如正常，说明故障排除，可接发热线盘。
另外，美的MC-PF16JA电磁炉+300V滤波电容器（5UF／275V）失效时也会引起连爆IGBT，维修时应加以注意。
电磁炉故障快速检修流程
电磁炉故障快速检修流程1、仔细听取用户电磁炉使用情况和对相关故障的叙述。
2、试机验证用户的叙述。
3、断电，打开机盖，目测电路板、排线及各器件外观情况有无异常。
4、取下线圈盘，以防止维修过程中，通电试机时，又烧坏IGBT。
5、检查熔断器是否熔断。
尤其要注意熔断器防护套是否完好。
熔断器防护套是一个套在熔断管外面的热缩管或纤维管，当过流或短路导致熔断管爆裂时，防止熔断管玻璃的四处飞溅，避免因违反操作规程——未将电磁炉机盖装好就通电的的操作，炸机时玻璃碎片射入人眼造成人身伤害。
更换熔断器后，必须保证熔断器规格正确、质量完好、防护套完好和安装正确。
强烈要求1：必须保证熔断器规格正确、质量完好。
强烈要求2：必须保证熔断管防护套完好和安装正确。
强烈要求3：必须完全装好电磁炉机盖，才可通电。
若熔断，表明IGBT或桥堆已有烧坏。
6、用万用表“”档检查IGBT、桥堆，更换已烧坏的IGBT或桥堆。
7、装好电磁炉机盖（线圈盘不装）后，通电，蜂鸣器应有“Bi”的一声响，电源指示灯应闪动。
按开机键，若进入检锅状态，即“Bi”——、“Bi”——、“Bi”——、连续15声后，自动关机。
按功能键/定时键/大小键等均有正常反应和相应显示，则表明电磁炉主芯片完好及主芯片1~4脚电位状态基本正常。
即可进一步检查比较器LM339相关电路和IGBT驱动电路。
8、检查比较器LM339相关电路和IGBT驱动电路。
按前述方法检查确认LM339相关电路和IGBT驱动电路到正常。
9、装好线圈盘（接线端子螺丝要拧紧），装好电磁炉机盖后，通电试机。
附表：电磁灶故障显示代码含义表故障显示代码含义E0（E-0）电源电压过低E1（E-1）电源电压过高E2（E-2） IGBT热敏电阻开路E3（E-3） IGBT热敏电阻短路或温度过高E4（E-4）炉面热敏电阻开路E5（E-5）炉面热敏电阻短路或温度过高。
修电磁炉IGBT烧管。有绝招
修电磁炉IGBT烧管。
有绝招修电磁炉怕IGBT烧管。
有绝招!修电磁炉怕IGBT烧管。
有绝招!更换IGBT同时记得把驱动管一起换掉（不管是好是坏；很多人测量没坏就没换；代价就是过不了多久再烧IGBT；两个三极管最多1元；一个IGBT就要翻十几翻了）还要检查下0.2 UF 0.3UF 5UF电容；一切就绪在交流220V上，串接一个60-100W的灯泡，加锅，接通电源：1. 若灯泡暗红（适用于插上220V后待机指示灯亮），开启电磁炉电源，灯泡一亮一暗地闪烁，（而插上220V后待机指示灯不亮），开启电磁炉电源，灯泡一亮即暗重开电源也是一亮即暗；表明电磁炉已经基本OK了。
2. 若灯泡很亮，表明IGBT管完全导通。
此时，若拆除灯泡通电工作，必烧IGBT管！应主要查修驱动谐振电容高压整流等电路。
3. 若灯泡暗红，开启电磁炉电源，灯泡亮度不变。
则应主要查修面板控制微电脑供电副电源等电路。
4.若灯泡暗红，开启电磁炉电源，灯泡一亮一暗地闪烁,但把锅具抬起灯泡很亮；属于抬锅炸IGBT，应检查CPU 驱动线盘大多数是线圈损坏此方法只能预防而不能确保万无一失；如果那位使用本方法再次炸IGNT请莫怪我也已上纯属个人经验不对之处请高手纠正浅谈用灯泡串接的方法维修电磁炉在维修电磁炉过程中，我们会在不接线圈盘情况下，上电测量各关键点电位值，可以在电磁炉电源输入端串接一只灯泡（220V/100W）,以保护昂贵的IGBT不会因电路故障和检修过程中误测量使IGBT长时间导通而击穿，特别是爱烧机的故障用此方法很有效。
分析原因：因无故障机上电待机时IGBT不导通，整机工作电流很低，即通过灯泡的电流也很低，灯泡不会点亮且整机工作电压无太大的变化。
当故障机时或有锅开机时IGBT导通，整机电流增大电阻减小，流过灯泡的电流增大，灯泡点亮。
因串接电路中各点电流相同（U1/R1=U2/R2）,则会因整机工作电压下降而瞬时停机或待机。
当上电时测量LM339及相关点静态电位值时，因其整机静态电流小而不会因传入灯泡而改变，当开机无锅时可以测量其IGBT基极检锅脉冲，观察灯泡是否点亮，来判断电路是否工作正常。
电磁炉屡烧IGBT快速排除方法
• 160•以美的MC-SH2115型号电磁炉为例，介绍电磁炉结构框图和主电路的工作原理，再结合实际维修经验，分析电磁炉屡烧IGBT 管的四种快速排除方法，并列举相应检修实例。
前言：电磁炉按感应电流频率的高低分工频和高频两种，工频电磁炉工作简单可靠，但噪声大，热效率低，而高频电磁炉具有噪音小，效率高和外观美等优点，目前家用电磁炉一般为高频电磁炉。
在电磁炉维修中，经常会遇到烧坏IGBT 管现象，本文在分析电磁炉主电路原理的基础上，总结出电磁炉屡烧IGBT 管的快速检修方法，供维修技术人员参考，具有一定的指导意义。
一、电路结构框图及主电路原理分析1、电路组成及框图高频电磁炉由以下模块组成：主电源电路、低压供电电路、LC 振荡电路、同步振荡电路、PWM 脉宽调控电路、IGBT 驱动电路、IGBT 高压保护电路、浪涌保护电路、电流电压检测电路、蜂鸣器报警电路、锅具温度检测电路、风扇驱动电路和微处理器控制电路，其电路原理框图如图1所示。
图1 电磁炉原理框图2、主电路工作原理分析以美的MC-SH2115型号电磁炉为例，其主电路原理图如图电磁炉屡烧IGBT快速排除方法广东省湛江市技师学院 庞萍丽2。
市电整流滤波后一路经开关电源电路稳压得到18V 和5V ，给LM339、IGBT 驱动、风扇、单片机电路等供电，一路给主功率电路供电。
开机后单片机PWM 口输出脉宽调制信号，经积分电路送到U2D 的脚作为基准电压，同时PAN 口输出负脉冲触发信号给电容C6充电，使IGBT 导通，300V 电压经线盘和IGBT 管形成回路，电源对线盘充电，线盘的输入端、输出端分压后分别送到U2B 的⑥脚和⑦脚，由于IGBT 管导通，U 6小于U 7，比较器U2B 输出高电平，使U2D 的脚输出低电平，IGBT 截止，线盘的电流给高频谐振电容充电，电路成高频谐振状态，因截止瞬间线盘产生反电动势，电压升高，U 6大于U 7，比较器U2B 输出低电平，比较器U2D 输出高电平，IGBT 重新打开，LC 产生谐振，同时，5V 电压经R26、R27给C6充电，当C5向加热线圈放电结束，比较器U2B 输出高电平，加上C6充满电后的电压，使脚输出低电平，IGBT 截止，U2D 的⑩脚电压通过二极管D17快速放电，这一充放电过程，就形成了锯齿波，送给PWM 调制电路，如此不断循环。
电磁灶(炉)烧-GBT管的保护护检修法
电磁灶(炉)烧-GBT管的保护护检修法在电磁灶(炉)的故障检修甲．烧IGBT 管的现象常有发生．其主要表现是电源保险丝管呈焦黑状爆裂。
在检修实践中为确保安全．笔者采用了一种自制维修用电源排插的保护检修方法(如图1 所示)。
其使用步骤如下：1．换上新的IGBT 管和电源保险丝．并断开加热线盘的一端引脚。
2．将电磁灶的电源插头插在自制维修排插上。
然后通电试验．此时若自制排插上的300W 灯泡不亮．则说明全桥整流块和高压滤波电容等组成的高压电路正常；若灯泡点亮，则说明还有击穿或漏电元件．这时应重点检查更换全桥整流块或高压滤波电容等．直至通电时灯泡不亮为止。
3．将断开的加热线盘引脚接好后．再通电试验．若灯泡仍点亮．则说明IGBT 管有过流故障．其故障原因一是IGBT 管自身不良．二是IGBT 管的驱动电路有故障．使IGBT 管处于长时间的饱和导通状态。
这时必须迅速切断电源．进行深入检查。
否则即使有串联灯泡保护。
时间一长也极易击穿IGBT 管．此时若自制排插上的灯泡不亮．则说明高压供电和IGBT 管输出电路基本正常。
4．扣上灶盖．放上铁质锅体．通电进行加热试验．此时自制排插上的灯泡有规律的闪亮．则说明电磁灶已经修复：若灯泡长亮(不管亮度如何)或不亮．则说明整机电路中仍有故障．应进一步检修．直到通电加热时灯泡闪亮为止。
5．上述检修正常后去掉自制维修排插．将电磁炉电源插头直接插入市网电源插座．即可安全使用。
检修实例1：一台三星CZ-20 电磁灶通电后指示灯不亮．首先用万用表的电阻挡检测电磁灶的电源插头两极间的电阻值为∞(正常时应有几百kΩ阻值)．说明机内电源保险丝已开路。
拆壳后直接检查IGBT 管的引脚阻值(如图2 所示)。
结果其c 极对地正反向阻值均为零(正常时正向约14kΩ，反向约160kΩ)。
将其拆下后。
再检测。
电磁炉常见故障维修方法
电磁炉常见故障维修方法
1、爆机—烧保险和IGBT。
遇到这种情况，我们不要急于更换零件试机。
还要查一查有没有其它的坏件。
我遇到这种情况，就把电路中所有大阻值大体型的电阻都测量一遍，还有驱动IGBT的那两个三极管(8050，8550)也要测量，再看一看300V滤波电容和0.33uF谐振电容有没有鼓包。
如果这些都没问题，就把除了IGBT之外的所有坏零件全部换新。
此时通电试机，测+5V、+15V或+18V、IGBT的B极0V是不是正常。
只有这几个电压正常了，才能安装IGBT。
这样能排除大部分爆机故障。
2、整机无反应，但没有爆机。
试机，整机不工作，拆开电磁炉，发现保险丝完好。
这种情况一般是电磁炉的电源转换芯片烧坏了，它一般产生18V电压，再经7805变成+5V电压供CPU工作，没了+5V，CPU不工作，整机当然不工作了。
电磁炉中这类芯片一般都用viper12a、viper22a、thx203h等。
测电源转换芯片外围，看是不是有连带损坏的小器件，如果有，更换之。
3、能开机，但显示故障代码。
这类故障要先搞清代码的含义，然后再有目的的维修。
网上的电磁炉故障代码很多，我们可以充分利用。
这类故障一般都是那些大阻值大身材的电阻变值了，可以一个个地测，有变值的就更换。
同时要查互感器、300v5uF电容、热敏电阻和电磁炉中唯一的那个电位器。
只要这几个地方查到了，这类故障一
般也可以排除。
少数的也可能是由LM339损坏所致，可通过代换的方法验证。
电磁炉常见故障以及维修方法
电磁炉常见故障以及维修方法1、爆机—烧保险和IGBT。
具体表现是通电没反应，整机不工作。
我们拆开机子，会发现保险烧爆了，而且爆得很厉害，保险的玻璃壁上都给烧黑了。
我们进一步检查，会发现在那个大散热器下面的IGBT也击穿了，有时连带把整流桥也烧了，不过整流桥比IGBT结实多了，一般情况下，只烧IGBT。
遇到这种情况，我们不要急于更换零件试机。
还要查一查有没有其它的坏件。
我遇到这种情况，就把电路中所有大阻值大体型的电阻都测量一遍，还有驱动IGBT的那两个三极管(8050，8550)也要测量，再看一看300V滤波电容和0.33uF谐振电容有没有鼓包。
如果这些都没问题，就把除了IGBT之外的所有坏零件全部换新。
此时通电试机，测+5V、+15V或+18V、IGBT的B极0V是不是正常。
只有这几个电压正常了，才能安装IGBT。
这样能排除大部分爆机故障。
2、整机无反应，但没有爆机。
试机，整机不工作，拆开电磁炉，发现保险丝完好。
这种情况一般是电磁炉的电源转换芯片烧坏了，它一般产生18V电压，再经7805变成+5V电压供CPU工作，没了+5V，CPU不工作，整机当然不工作了。
电磁炉中这类芯片一般都用viper12a、viper22a、thx203h等。
测电源转换芯片外围，看是不是有连带损坏的小器件，如果有，更换之。
3、能开机，但显示故障代码。
这类故障要先搞清代码的含义，然后再有目的的维修。
网上的电磁炉故障代码很多，我们可以充分利用。
这类故障一般都是那些大阻值大身材的电阻变值了，可以一个个地测，有变值的就更换。
同时要查互感器、300v5uF电容、热敏电阻和电磁炉中唯一的那个电位器。
只要这几个地方查到了，这类故障一般也可以排除。
少数的也可能是由LM339损坏所致，可通过代换的方法验证。
电磁炉烧保险丝故障如何维修
电磁炉烧保险丝故障如何维修电路板烧IGBT或保险丝的维修程序电流保险丝或IGBT烧坏，不能马上换上该零件，必须确认下列其它零件是在正常状态时才能进行更换。
那么如果针对电磁炉烧保险丝了该如何维修呢?以下是店铺为你整理的电磁炉烧保险丝故障如何维修，希望能帮到你。
电磁炉烧保险丝故障如何维修一、电路板烧IGBT或保险丝的维修程序保险丝或IGBT烧坏，不能马上换上该零件，必须确认下列其它零件是在正常状态时才能进行更换，否则，IGBT和保险丝又会烧坏。
这样付出的代价就大了。
1.检查保险丝是否烧断2.检测IGBT是否击穿：用万用表二极管档测量IGBT的“E”;“C”;“G”三极间是否击穿短路。
A：“E”极与“G”极;“C”极与“G”极，正反测试均不导通(正常)。
B：万用表红笔接”E“极，黑笔接“C”极有0.4V左右的电压降(型号为GT40T101三极全不通)。
3.测量互感器是否断脚，正常状态如下：用万用表电阻档测量互感器次级电阻约80Ω;初极为0Ω。
4.整流桥是否正常(用万用表二极管档测试)：A：数字万用表红笔接“-”，黑笔接“+”有0.9V左右的电压降，调反无显示。
B：万用表红笔接“-”，黑笔分别接两个输入端均有0.5V左右的电压降，调反无显示。
C：万用表黑笔接“+”，红笔分别接两个输入端均有0.5V左右的电压降，调反无显示。
5.检查电容C301;C302;C303;是否受热损坏。
(如果损坏已变形或烧熔)6.检测芯片8316是否击穿：测量方法：用万用表测量8316引脚，要求1和2;1和4;7和2;7和4之间不能短路。
7.IGBT处热敏开关绝缘保护是否损坏。
按键动作不良的检测测量CPU口线是否击穿：二、按键动作不良用万用表二极管档测量CPU极与接地端，均有0.7V左右的电压降，万用表红笔接“地”;黑笔接“CPU每一极口线”。
否则，说明CPU口线击穿。
三、功率不能达到到要求1.线圈盘短路：测试线圈盘的电感量：PSD系数为L=157±5µH，PD系列为L=140±5µH。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁炉烧IGBT或保险丝的维修程序电流保险丝或IGBT烧坏，不能马上换上该零件，必须确认下列其它零件是在正常状态时才能进行更换，否则，IGBT和保险丝又会烧坏。
用万用表二极管档测量IGBT的“E”；“C”；“G”三极间是否击穿。
A：“E”极与“G”极；“C”极与“G”极，正反测试均不导通(正常)。
B：万用表红笔接”E“极，黑笔接“C”极有0.4V左右的电压降（型号为GT40T101三极全不通）。
用万用表电阻档测量互感器次级电阻约80Ω；初极为0Ω。
整流桥是否正常（用万用表二极管档测试）：A：万用表红笔接“-”，黑笔接“+”有0.9V左右的电压降，调反无显示。
B：万用表红笔接“-”，黑笔分别接两个输入端均有0.5V左右的电压降，调反无显示。
C：万用表黑笔接“+”，红笔分别接两个输入端均有0.5V左右的电压降，调反无显示。
5．检查电容C301；C302；C303；是否受热损坏。
（如果损坏已变形6．检测芯片8316是否击穿：测量方法：用万用表测量8316引脚，要求1和2；1和4；7和2；7和4之间不能短路。
二、按键动作不良1．测量CPU口线是否击穿：用万用表二极管档测量CPU极与接地端，均有0.7V左右的电压降，万用表红笔接“地”；黑笔接“CPU每一极口线”。
三、功率不能达到到要求1．线圈盘短路：测试线圈盘的电感量：PSD系数为L=157±5μH，PD 系列为L=140±5μH。
2．锅具与线圈盘距离是否正常。
3．锅具是否是指定的锅具。
四、检查各元气件是否松动，是否齐全。
不加热：检查互感器是否断脚。
插电后长鸣：检查温度开关端子是否接插良好。
无法开机：检查热敏电阻端子是否接插良好。
无小物检知（不报警）：检查电阻R301~R307是否正常。
风扇不转；检查三极管Q2是否烧坏。
（一般烧坏三极管引脚跟部已发黄；管档测量）电路方案电磁炉电路板简单维修方法一.电路板烧IGBT或保险丝的维修程序二.电流保险丝或IGBT烧坏，不能马上换上该零件，必须确认下列其它零件是在正常状态时才能进行更换，否则，IGBT和保险丝又会烧坏。
2．检测IGBT是否击穿：3．用万用表二极管档测量IGBT的“E”；“C”；“G”三极间是否击穿。
A：“E”极与“G”极；“C”极与“G”极，正反测试均不导通(正常)。
B：万用表红笔接”E“极，黑笔接“C”极有0.4V左右的电压降（型号为GT40T101三极全不通）。
3．测量互感器是否断脚，正常状态如下：用万用表电阻档测量互感器次级电阻约70~80Ω；初极为0Ω。
4．整流桥是否正常（用万用表二极管档测试）：A：万用表红笔接“-”，黑笔接“+”有0.9V左右的电压降，调反无显示。
B：万用表红笔接“-”，黑笔分别接两个输入端均有0.5V左右的电压降，调反无显示。
C：万用表黑笔接“+”，红笔分别接两个输入端均有0.5V左右的电压降，调反无显示。
5．检查电容C201；C202；C203；是否受热损坏。
（如果损坏已变形或烧熔）6．检测芯片8316是否击穿：; 对不检锅的电磁炉常见的故障归为三类1、300V 滤波电容不良造成主电压过低而使同步电路检测到的电压不正常。
2、同步电路的大功率电阻变质或开路导致检测电路不正常。
3、PWM 脉冲信号失常而不检锅。
（检查PWM脉冲的方法简单，论坛上也有介绍过，就是找一小型的变压器，在初级上接一只发光二极管，放在电磁炉的发热盘上后开机，发光二极管有闪光说明PWM脉冲正常，无反应则不正常）电磁炉驱动放大电路故障维修测驱动放大部分三极管Q9集电极对地+18V电压为正常，测比较器LM339第10脚反相输入端对地+4.6V电压为正常。
当电压偏低时，则电阻R31变值。
测比较器LM339第11脚同相输入端对地+0.4V电压为正常，当电压偏低时，则电容器C15漏电。
测比较器LM339第13脚输出端对地+0.02V电压为正常，当电压偏低时，则电容器C101漏电、或三极管Q8、基极B与发射极E击穿受损，更换损坏元器件后故障排除。
另外：当二极管D17、D19、三极管Q8参数失效，电容器C25漏电、同步电压比较电路、驱动放大电路受损时，均造成电磁炉出现“报警不加热”故障。
该方法适用于：美的电磁炉主电路板采用单片LM339电路时维修参考，用500型“三用表”测试为准。
一台美的售后送修MC-SY1913电磁炉，上电开机后出现“报警不加热”故障：用500型“三用表”直流电压档X500V、X50V、X10V分别测，整机+305V、+18V、+5V对地电压均正常。
测比较器LM339第4脚反相输入端对地电压偏低（正常为+3.7V），经检查发现电阻R23（330K/2W）变值。
当比较器LM339第5脚同相输入端对地电压，高于第4脚反相输入端对地电压时，输出端第2脚截止。
更换电阻R23后整机恢复正常。
故障实例二一台美的售后送修MC-SY1913电磁炉，上电后出现“报警不加热”故障：测LM339第8脚反相输入端对地电压偏低，（正常为+1.2V）经检查后发现电容器C19漏电。
当比较器LM339第9脚同相输入端对地电压，高于第8脚反相输入端对地电压时，输出端第14脚截止。
更换电容器C19后整机恢复正常。
故障实例三一台美的售后送修MC-SY1913电磁炉，上电开机后，提锅具时出现“不报警不加热”故障：（该机已换过LM339但未修好）用500型“三用表”直流电压档X500V、X50V、X10V分别测，整机+305V、+18V、+5V对地电压均正常。
经检查后发现比较器LM339第11脚同相输入端线路与电路板开路，重新焊接后整机恢复正常。
（因该机故障为LM339损坏，当拆下LM339时把第11脚与主电路线路搞断导致出现“人为故障”）维修时先接上加热线盘，测比较器LM339第2脚输出端对地+4.8V电压为正常。
若电压偏低，测比较器LM339第4脚反相输入端对地+3.7V 电压为正常。
当偏低时，则滤波电容器C2、5uf/275V失效、及电阻R23（330K/2W）变值受损。
测比较器LM339第5脚同相输入端对地+3.8V 电压为正常，当电压偏低时，则电阻R24（240K/2W）、R27（240K/2W）变值开路受损、电容器C19漏电、稳压二极管Z3击穿、及CPU芯片第9脚PAN-IRO输出电压失地损坏。
均导致LM339第2脚输出端对地电压偏低，更换损坏元器件故障排除。
电磁炉高压保护电路故障维修{当IGBT的集电极脉冲电压高于+1135V时，高压保护电路PWM脉宽调控电路就动作保护，令IGBT输出功率减小，从而避免IGBT和主电路元器件不受损坏。
维修时先拆下加热线盘，测比较器LM339第14脚输出端为高电平+1.2V为正常，若是低电平，则高压保护电路已动作。
测LM339第9脚同相输入端对地+4.2V电压为正常，当电压偏低时。
为电容器C20漏电、或电阻R36变值开路。
如果LM339第9脚同相输入端对地电压正常，则比较器LM339损坏。
更换LM339后故障排除。
另外；当浪涌保护电路、高压保护电路故障时，均造成电磁炉出现提锅具时“不报警不加热”故障。
电磁炉“浪涌”保护电路故障维修测比较器LM339第1脚输出端为高电平+4.5V为正常，若为低电平时，应测LM339第7脚同相输入端对地+2.1V电压为正常，当电压偏低、或0电压时，则电阻R22变值、或开路损坏。
若测LM339第7脚同相输入端对地电压、电阻R22均正常时，测LM339第6脚反相输入端对地+1.9V电压为正常。
当电压偏低、或0电压时，则电阻R34、R33、R50变值或开路，电容器C22、C23漏电，二极管D14断极开路损坏。
若LM339第6脚反相输入端对地电压为正常，则LM339损坏，更换以上元器件故障排除。
了解LM339快捷维修电磁炉电磁炉，主电路用LM339是来控制、同步电压、振荡电路、高压保护电路、浪涌保护电路。
我们今天了解、掌握、LM339工作原理、及性能参数和特点。
明天在售后维修电磁炉中就能得心应手维修好各种电磁炉故障，避免少走弯路。
从中节省维修时间，从而提高维修速度、质量、效率、和维修水平。
LM339内部有四组电压比较器，自身电压从（+2V-+36V）均可设计选定使用。
比较器有“反相输入端”分别为：第4脚，第6脚，第8脚，第10脚：有“同相输入端”分别为：第5脚，第7脚，第9脚，第11脚：有“输出端”分别为：第1脚，第2脚，第13脚，第14脚：（第12脚为负极接地端，第3脚为正极电源接整机电源+18V端）。
每个比较器“反相输入端”用“-”表示：“同相输入端”用：“+”表示：和一个输出端。
当+端电位高于，“-端时”输出端截止（输出端开路）。
当-端电位高于，“+端时”输出端翻转，使输出端变为低电位（输出端饱和）。
电磁炉开机间歇性加热是线路板受潮引起的有漏电的现象,特别是线路比较近的地方和电压较高的地方!2：是同步电路的电阻热稳定性差;将电路板清洗干净用40-60度来烘干要15分钟;2. 将检锅电路的大功率的电阻拆下用热缩套管套好装在不易热的用原来的线路(铜皮).用小电线可以.3.将线圈盘垫高0.5-1.5厘米，可以解决开机大档间歇性加热平板通电后按开/关键,风扇能转动,面板按键控制功能都很正常,就是不断的发出"嘀","嘀"声,好像是检测不到锅具.这种情况下放不放锅声音都是一样的.滴滴的响同步电路有问题2.驱动电路和谐振电容;3.注意要把小的元件也检查，电容和电阻.电磁炉故障开机间歇性加热机间歇性加热原因1)是线路板受潮引起的有漏电的现象,特别是线路比较近的地方和电压较高的地方!(2)是同步电路的电阻热稳定性差;1.将电路板清洗干净用40-60度来烘干要15分钟;2. 将检锅电路的大功率的电阻拆下用热缩套管套好装在不易热的地方或者焊接在线路板下面,最好不用原来的线路(铜皮).用小电线可以.3.将线圈盘垫高0.5-1.5厘米，可以解决开机大档间歇性加热; (更改后要试机30分钟---才可以交给用户.)电磁炉故障开机间歇性加热，电磁炉CPU坏的比较少，1.检查一下那些大电阻:2.查以下驱动电路和谐振电容是否良好;电磁炉开机后间歇性加热原因1.高压滤波5UF电容失效.2.电流检测电路不良.3.取样电路失常.4.浪涌保护电路不良..(3).(4)两点注意大功率电阻变值IGBT烧管。
有绝招!修电磁炉怕IGBT烧管。
有绝招!更换IGBT同时记得把驱动管一起换掉（不管是好是坏；很多人测量没坏就没换；代价就是过不了多久再烧IGBT；两个三极管最多1元；一个IGBT就要翻十几翻了）还要检查下0.2 UF 0.3UF 5UF电容；一切就绪在交流220V上，串接一个60-100W的灯泡，加锅，接通电源：1.若灯泡暗红（适用于插上220V后待机指示灯亮），开启电磁炉电源，灯泡一亮一暗地闪烁，（而插上220V后待机指示灯不亮），开启电磁炉电源，灯泡一亮即暗重开电源也是一亮即暗；表明电磁炉已经基本OK了。
