proe5.0创建工程图全过程
Pro_ENGINEER5.0中如何创建工程图模板
【文本(Text)】:在空白处输入需要的中、英文字符,如图所示。需要说明的是,使用【打开(Open)】和【保存(Save)】功能可以打开或保存纯文本文件(.txt)到系统中。另外还有一些其他功能,可以自己摸索一下。
4.系统绘图参数
在定制标题栏和名细栏时用到了很多绘图参数,我们在这里给出所有的在工程图中可用的系统参数和
5、定义明细表
在上面标题栏的基础上,创建明细表,先定义重复区域,再并分别定义各单元格的报告参数,如下图:
GB-T 10609.1-2008 技术制图明细表
举例说明操作步骤如下:将图A这个产品的BOM做成如图B所示。
第3步、表格精确定位
选中表格,然后选取表格右下角的捕捉点,此时会出现表移动工具,然后与前面已经做好的Format内边框右下角的交点对齐,完成后表格定位完成。
如果没有可以捕捉的实体可以采用绝对坐标。根据图幅的不同,通过计算可得到表格的精确定位点。
第4步、输入文本
在输入文本同时还可以设置文本的属性。首先用鼠标左键选择要输入文字的单元,然后按住鼠标右键不动等待Pop up菜单(右键菜单)出现。另外一种方法是直接双击要编辑的单元格,即可出现输入文本对话框。
3.绘图格式文件(Format)的调用
这样就完成了一个简单的format文件,我们把它命名为:GB_A4.FRM保存好放在自己的formats文件夹中,并在【config.pro】文件中设定好【pro_format_dir】,比如【d:\Drawing \formats】,这样就可以使用它了。
首先在【config.pro】文件中定义绘图格式文件的存放位置,如设置【pro_format_dir】的指定存放位置为【d:\ Drawing \formats\ 】,然后把定义好的格式文件存放到【d:\Drawing\formats\】目录下,需要时系统会自动检索到此目录。
proe5.0工程图视图
本章提要第3章工程图视图工程图视图是工程图最重要的组成部分,在Pro/ENGINEER中创建一份完整的工程图也是首先从创建视图开始的。
本章将着重介绍有关工程图视图的知识。
主要内容包括:●工程图视图的概述与预备知识。
●工程图视图的创建(包括基本视图、高级视图与装配体的视图)。
●视图的显示模式与属性编辑。
●工程图视图范例。
3.1 工程图视图概述工程图中最主要的组成部分就是视图,工程图用视图来表达零组件的形状与结构,复杂零件又需要由多个视图来共同表达才能使人看得清楚、明白。
在机械制图里,视图被细分为许多种类,有主视图、投影视图(左、右、俯、仰视图)和轴测图;有剖视图、破断视图和分解视图;有全视图、半视图、局部视图和辅助视图;有旋转视图、移出剖面和多模型视图等。
各类视图的组合又可以得到许多的视图类型。
显然Pro/ENGINEER的工程图模块不会为了创建各种视图而单独提供一个命令工具,因为这样显得繁琐且没有必要。
Pro/ENGINEER解决创建诸多类型视图的办法便是提供了修改视图属性的功能,利用“绘图视图”对话框,用户可以修改视图的类型、可见区域、视图比例、剖面、视图状态、视图显示方式以及视图的对齐方式等属性。
这样一来用户只需插入普通视图,并创建其投影视图、详细(局部)视图及辅助视图,然后修改相应的属性选项,便可获得所需的视图类型了。
一个“绘图视图”对话框几乎包括了创建工程图视图的所有内容,使得创建不同视图的步骤与方法统一起来,只要读者掌握了创建一两种视图的操作方法,举一反三,便可以学会其他类型的视图的创建方法。
所以我们有必要先来了解“绘图视图”对话框,这是有助于快速学会利用Pro/ENGINEER软件进行绘制工程图并且提高工作效率最有效的方法之一。
在Pro/ENGINEER Wildfire 4.0软件系统的工程图环境下,选择下拉菜单中的子命令,如图3.1.1所示,并进行相应的操作,则系统弹出“绘图视图”对话框,下面将对“绘图视图”对话框中的各项功能进行详细的说明。
proe5.0工程图创建教程-图文并茂版
气孔等铸造缺陷”,回车键后输入“2.不加工表面涂刷防锈红漆”,回车键后再次输入“3.未
注铸造圆角半径均为 R3”, 单击 确认,再单击 退出。效果图如图 47。
图 47
6.绘制图幅边框:
切换到
,点击
,设置草绘截面(图 48)。点击
绘制边框线,在
图 49
图 50
绘图区单击右键弹出快捷菜单,选择“绝对坐标”(图 49),输入坐标“10”回车再输入“10”
选择倒角图元(图 22),单击“完成”,将出现“获得点”菜单管
理器,选择“选出点”,在需要注释的位置上单击,出现输入框和
“文本符号”窗口,输入注释内容(图 23),单击 确认,再单
击 退出即可。效果图见图 24。
图 21
图 22
图 23 图 24
(2)创建自定义粗糙度符号:
选择“注释-----文本样式-----格式化------符号库”(图 25),弹出“菜单管理器”,选择“定
元,单击“
”
进入“获得点”菜单管理
器,选择“选出点”(图 31), 在在绘图区空白处单击完 成符号的放置。同时弹出
数值输入框,输入“Ra3.2”,
图 31
图 32
图 33
单击 确认,完成粗糙度符号的标注(图 33)
(4)标注大多数表面相同结构的 粗糙度符号:
切换到
,单击 ,在弹出的菜单管理器中
选择“检索”
下公差 0(图 38),单击
完成操作,完成图如图 39。
图 38
图 39
(6)形位公差标注:
切换到
,点击“几何公差” ,系统弹出“几何公差”对话框,
在左侧的符号栏(图 40)中选择
。在“模型参照”选项卡中设置“参
ProE5.0全套实用教程
介绍如何在Pro/Engineer 5.0中进行基础装配操作,包括元件的插入、定位和约束等。
基础装配
基础命令介绍
基础实例操作
简单零件建模
通过一个具体的简单零件实例,演示从草图到三维建模的全过程,包括特征的创建和修改等。
装配实例
通过一个具体的装配实例,演示如何在Pro/Engineer 5.0中进行装配操作,包括元件的插入、定位和约束等。
总结词
在玩具车设计综合实例中,学员将学习如何使用proe5.0进行草图绘制、特征创建、装配设计等操作。通过这个案例,学员可以掌握proe5.0的基本操作和建模技巧,为后续复杂产品设计打下基础。
详细描述
综合实例一:玩具车设计
总结词
手机外壳设计是proe5.0综合实例中的进阶案例,通过学习手机外壳设计,可以掌握proe5.0的高级功能和复杂建模技巧。
模具材料
了解模具的基本结构,包括动模、定模、型腔、型芯等部分。
模具结构
模具设计基础
分模面的选择
使用Pro/E软件创建分模面,并对其进行编辑和调整,以满足模具设计的需要。
分模面的创建
分模面的分析
对分模面进行可行性分析,检查是否存在干涉、倒扣等问题,以确保模具设计的正确性。
根据产品结构和模具设计要求选择合适的分模面,确保模具易于加工和装配。
后处理参数
后处理参数包括输出格式、单位、机床坐标系等,需要根据机床特点和加工需求进行设置。
后处理验证
后处理后需要对加工程序进行验证,检查是否有错误或遗漏,确保加工过程的顺利进行。
后处理设置
06
CHAPTER
proe5.0综合实例
玩具车设计是proe5.0综合实例中的基础案例,通过学习玩具车设计,可以掌握proe5.0的基本操作和建模技巧。
ProE5.0全套教程
图1-18 “保存副本”对话框
1.4.5 删除文件 “删除”命令可以删除当前零件的所有版本文件或者仅删除其所有旧版本文件。 1.删除所有版本
调用命令的方式如下: 菜单: 执行“文件”|“删除”|“所有版本”命令。
操作步骤如下: 第1步,调用“删除”命令,选择“所有版本”项后,将弹出如图1-19所示“删 除所有确认”对话框。 第2步,单击“是”按钮,则删除当前零件的所有版本文件。
图1-16 “文件打开”对话框
1.4.3 保存文件
可以利用“保存”命令保存文件。 调用命令的方式如下: 菜单: 执行“文件”|“保存”命令。 图标: 单击系统工具栏中的 图标按钮。
操作步骤如下:
第1步,调用“保存”命令。弹出如图1-17所示“保存对象”对话框。 第2步,指定文件保存的路径。 第3步,单击“确定”按钮。
图1-17 “保存对象”对话框
1.4.4 保存副本 “保存副本”命令可以用新文件名保存当前图形或保存为其他类型的文件。 调用命令的方式如下: 菜单: 执行“文件”|“保存副本”命令。
操作步骤如下: 第1步,调用“保存副本”命令后,将弹出如图1-18所示“保存副本”对话框。 第2步,在“新建名称”文本框中,输入新文件名。 第3步,单击“类型”下拉列表框,选择文件保存的类型。 第4步,单击“确定”按钮。
模型树
文件夹浏览器 收藏夹
连接
图1-2 “模型树”面板
图1-3 “系统颜色”对话框 图1-4 默认背景颜色选项
1.2.6 信息栏 信息栏显示在当前窗口中操作的相关信息与提示,如图1-5所示。
图1-5 信息栏
1.2.7 过滤器 过滤器位于工作区的右下角。利用过滤器可以设置要选取特征的类型,这样 可以非常快捷地选取到要操作的对象。

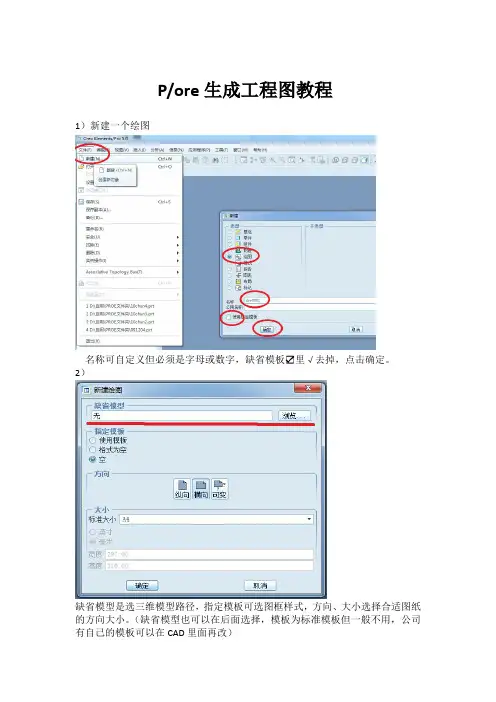

PROE生成工程图
P/ore生成工程图教程
1)新建一个绘图
名称可自定义但必须是字母或数字,缺省模板☑里√去掉,点击确定。
2)
缺省模型是选三维模型路径,指定模板可选图框样式,方向、大小选择合适图纸的方向大小。
(缺省模型也可以在后面选择,模板为标准模板但一般不用,公司有自己的模板可以在CAD里面再改)
如果前面缺省模型里没选三维图就在这选
选的时候可以把预览打开,点击确定
在图纸合适的位置单击左键(点在哪第一个视图的位置就在哪)出现如下图
模型视图名双击选择视图方向,选择合适的视图方向点击确定。
类别里自己可以没事看看,都是细节上的一些设置。
选中已有视图(选中后视图框为红色)点击投影,鼠标移动到合适位置如下图单击左键
再选中第一个视图点击投影移动鼠标,移动到合适位置单击左键完成三个视图创建
5)如需要放置轴测图则和出第一个视图步骤相同,只有选择模型视图名(模型方向)不同,缺省方向选择合适的(顺眼的)点击确定。
上方的红圈位置可以选择视图中的轴、点、面、坐标轴显示或不显示(转出与二维图同步,如选择显示则在二维图中也会显示,二维图易显示比较乱),按实际需求选择。
6)在下拉菜单中选择隐藏线(一般为隐藏线也可根据需要选不同模式线框或消隐),滚动滚轮完成图纸设置。
7)保存文件(点击保存副本)
8)输入新名称(二维图文件名称),选择文件保存位置
9)类型选择dwg格式,点击确定
10)选择dwg版本,选择合适的版本(软件一般都是高版本可以打开低版本,低版本不可以打开高版本),点击确定。
11)找到保存文件夹位置用autoCAD就能直接打开,一般在CAD里修图就行了(修图大多数人用CAD,因为CAD修图比较方便)。
ProE5.0二维工程图的生成
2.1.1 尺寸标注_中心线的显示
选择视图后出现选 择对话框,同尺寸 标注一样,选取要 显示的中心线打勾 即可
2.1.2 尺寸公差标注 1、在进入二维工程图前,在三维图中,通
过“工具”中的“选项”先把“tol_display”设 置为“NO”,并在二维工程图的“绘图选项” 中把“tol_display”也设置为“NO”。在所有尺 寸标注完后,在二维工程图的“绘图选项”中 把“tol_display”设置设为“yes”。
显示方式。 6)按要求增加投影视图(插入→绘图视图→投影视
图),把鼠标放在新生视图上,点击右键,通过属性 选项进入“绘图视图管理器”修改视图属性,其中 “显示方式”必须修改。 7)标注尺寸等,完成视图
视图的生成
通过该页面 选择视图方 式。
通过绘图视 图管理器来 确定视图属 性
2.1 尺寸标注:
2.1.1 尺寸标注(显示、标注) 2.1.2 尺寸公差标注 2.1.3 表面粗糙度标注 2.1.4 形位公差的标注
3、一旦生成基准后,在三维图中会增加相 应的基准标识。基准的删除只能在三维模型中 完成,二维工程图中没法删除基准。
4、强调:要用国家标准的基准符号,则需 在“绘图选项”中把 “gtol_datums” 设为 “std_iso ” __m60及以后的版本不用专门设 置了,默认的就是公制“std_iso ”
4、改变斜视图的位置:在视图管理器 中的“对齐”里去除“与其它视图对齐” 的选项。并通过右键进入快捷菜单,去掉 锁定功能。此后可任意移动斜视图的位置。
2.2.2 旋转视图 (断面图)的创建
• 机械制图中的断面图在Pro/E中被译成旋 转视图:
插入→绘制视图→旋转 1、选定断面图的父视图 2、单击鼠标左键确定画断面图的位置 3、选择断面图的剖面。
Proe5.0出工程图详细操作步骤
Proe5.0出工程图详细操作步骤1.建立工程图:运行 proe5.0,单击“新建”,弹出新建对话框,选择“绘图”,输入名称“ yiliufati ”,取消勾选“使用缺省模板”(图1),单击对话框,单击“缺省模型” 下的“浏览”,指定已经绘制好的3D。
随后弹出“新建绘图”模型文件“ yiliufati.prt ”,“指定模板”选择“空” ,“方向”为“横向” ,“大小”选择“进入 2D 绘图环境。
A3 ”,单击完成(图2),图 1图 22.绘图环境设置:选择“文件 ---- 绘图选项” ,打开选项设置框,点击打开配置文件,打开路径为C:\Program ,选择并打开配置文件,点击“应用”结束。
3.建立视图:(1)创建一般视图:切换到“布局”,单击“”,在绘图区某处单击放置一般视图,同时弹出“绘图视图”对话框(图3)。
图 3 然后设置部分选项卡(每个选项卡设置完后都先点击“应用”,再设置下一个选项卡),部分需要设置的选项卡如图 4 和图 5。
点击创建俯视图,在绘图区右侧的绘图树选中俯视图“ yiliufati_view_1 ”,右击打开右键菜单,取消勾选“锁定视图移动”(图 6)。
然后鼠标指向视图,左键拖动至合适位置。
图 6图 4 图 5(2)创建投影视图:图 6选中俯视图作父视图,单击,在俯视图上面放置主视图,左键确定(图6)。
双击主视图,弹出“绘图视图”,在“截面”选项卡中选择“2D 剖面”,单击,选择,弹出“菜单管理器”,选择“平面 ---- 单一 ---- 完成”,在弹出的输入框中输入剖面名“ A ”,单击,在俯视图中选择“ TOP”面作剖面(图 7),单击“应用” 结束,创建剖视图 A-A 。
“视图显示”的设置同俯视图(完成后如图 8)。
图 7图 8同理,以 A-A 剖视图作为父视图创建其他投影视图,由于溢流阀体零件的孔分布不规则,因此选用了 4 个基本视图和 2 个剖视图(图9)。
图9(3)创建剖面符号:切换到,选择A-A 剖视图,右击打开右键菜单,选择,单击俯视图作为剖面放置的视图,同理为剖视图C-C 添加剖面符号(图10)。
proe5.0工程图教程
运行proe5.0,单击“新建”,弹出新建对话框,选择“绘图”,输入名称“yiliufati”,取消勾选“使用缺省模板”(图1),单击。
随后弹出“新建绘图”对话框,单击“缺省模型”下的“浏览”,指定已经绘制好的3D模型文件“yiliufati.prt”,“指定模板”选择“空”,“方向”为“横向”,“大小”选择“A3”,单击完成(图2),进入2D绘图环境。
2.绘图环境设置:选择“文件----绘图选项”,打开选项设置框,点击打开配置文件,打开路径为C:\Program Files\proeWildfire5.0\text\,选择并打开配置文件,点击“应用”结束。
3.建立视图:(1)创建一般视图:图1图2切换到“布局”,单击“”,在绘图区某处单击放置一般视图,同时弹出“绘图视图”对话框(图3)。
图3 然后设置部分选项卡(每个选项卡设置完后都先点击“应用”,再设置下一个选项卡),部分需要设置的选项卡如图4和图5。
点击创建俯视图,在绘图区右侧的绘图树选中俯视图“yiliufati_view_1”,右击打开右键菜单,取消勾选“锁定视图移动”(图6)。
然后鼠标指向视图,左键拖动至合适位置。
图6图4图5 (2)创建投影视图:选中俯视图作父视图,单击,在俯视图上面放置主视图,左键确定(图6)。
双击主视图,弹出“绘图视图”,在“截面”选项卡中选择“2D 剖面”,单击,选择,弹出“菜单管理器”,选择“平面----单一----完成”,在弹出的输入框中输入剖面名“A ”,单击,在俯视图中选择“TOP ”面作剖面(图7),单击“应用”结束,创建剖视图A-A 。
“视图显示”的设置同俯视图(完成后如图8)。
同理,以A-A 剖视图作为父视图创建其他投影视图,由于溢流阀体零件的孔分布不规则,因此选用了4个基本视图和2个剖视图(图9)。
图 6 图7图8图9(3)创建剖面符号:切换到,选择A-A 剖视图,右击打开右键菜单,选择,单击俯视图作为剖面放置的视图,同理为剖视图C-C添加剖面符号(图10)。
Proe5.0出工程图详细操作步骤
Proe5.0出工程图详细操作步骤1.建立工程图:运行proe5.0,单击“新建”,弹出新建对话框,选择“绘图”,输入名称“yiliufati”,取消勾选“使用缺省模板”(图1),单击。
随后弹出“新建绘图”对话框,单击“缺省模型”下的“浏览”,指定已经绘制好的3D模型文件“yiliufati.prt”,“指定模板”选择“空”,“方向”为“横向”,“大小”选择“A3”,单击完成(图2),进入2D绘图环境。
2.绘图环境设置:选择“文件----绘图选项”,打开选项设置框,点击打开配置文件,打开路径为C:\Program Files\proeWildfire5.0\text\,选择并打开配置文件,点击“应用”结束。
图1图23.建立视图:(1)创建一般视图:切换到“布局”,单击“”,在绘图区某处单击放置一般视图,同时弹出“绘图视图”对话框(图3)。
图3 然后设置部分选项卡(每个选项卡设置完后都先点击“应用”,再设置下一个选项卡),部分需要设置的选项卡如图4和图5。
点击创建俯视图,在绘图区右侧的绘图树选中俯视图“yiliufati_view_1”,右击打开右键菜单,取消勾选“锁定视图移动”(图6)。
然后鼠标指向视图,左键拖动至合适位置。
图6图4 图5选中俯视图作父视图,单击,在俯视图上面放置主视图,左键确定(图6)。
双击主视图,弹出“绘图视图”,在“截面”选项卡中选择“2D 剖面”,单击,选择,弹出“菜单管理器”,选择“平面----单一----完成”,在弹出的输入框中输入剖面名“A ”,单击,在俯视图中选择“TOP ”面作剖面(图7),单击“应用”结束,创建剖视图A-A 。
“视图显示”的设置同俯视图(完成后如图8)。
同理,以A-A 剖视图作为父视图创建其他投影视图,由于溢流阀体零件的孔分布不规则,因此选用了4个基本视图和2个剖视图(图9)。
图 6图7图8图9切换到,选择A-A 剖视图,右击打开右键菜单,选择,单击俯视图作为剖面放置的视图,同理为剖视图C-C添加剖面符号(图10)。
Proe5.0出工程图详细操作步骤
Proe5.0出工程图详细操作步骤1.建立工程图:运行proe5.0,单击“新建”,弹出新建对话框,选择“绘图”,输入名称“yiliufati”,取消勾选“使用缺省模板”(图1),单击。
随后弹出“新建绘图”对话框,单击“缺省模型”下的“浏览”,指定已经绘制好的3D模型文件“yiliufati.prt”,“指定模板”选择“空”,“方向”为“横向”,“大小”选择“A3”,单击完成(图2),进入2D绘图环境。
2.绘图环境设置:选择“文件----绘图选项”,打开选项设置框,点击打开配置文件,打开路径为C:\Program Files\proeWildfire5.0\text\,选择并打开配置文件,点击“应用”结束。
图1图23.建立视图:(1)创建一般视图:切换到“布局”,单击“”,在绘图区某处单击放置一般视图,同时弹出“绘图视图”对话框(图3)。
图3 然后设置部分选项卡(每个选项卡设置完后都先点击“应用”,再设置下一个选项卡),部分需要设置的选项卡如图4和图5。
点击创建俯视图,在绘图区右侧的绘图树选中俯视图“yiliufati_view_1”,右击打开右键菜单,取消勾选“锁定视图移动”(图6)。
然后鼠标指向视图,左键拖动至合适位置。
图6图4 图5选中俯视图作父视图,单击,在俯视图上面放置主视图,左键确定(图6)。
双击主视图,弹出“绘图视图”,在“截面”选项卡中选择“2D 剖面”,单击,选择,弹出“菜单管理器”,选择“平面----单一----完成”,在弹出的输入框中输入剖面名“A ”,单击,在俯视图中选择“TOP ”面作剖面(图7),单击“应用”结束,创建剖视图A-A 。
“视图显示”的设置同俯视图(完成后如图8)。
同理,以A-A 剖视图作为父视图创建其他投影视图,由于溢流阀体零件的孔分布不规则,因此选用了4个基本视图和2个剖视图(图9)。
图 6图7图8图9切换到,选择A-A 剖视图,右击打开右键菜单,选择,单击俯视图作为剖面放置的视图,同理为剖视图C-C添加剖面符号(图10)。
ProE5.0全套教程
1.4.8 关闭窗口 关闭当前模型工作窗口,调用命令的方式如下: 菜单: 执行“文件”|“关闭窗口”命令,或者执行“窗口”|“关闭”命令。 图标: 单击当前模型工作窗口标题栏右端的 图标按钮。
◆◆◆Proe-UGSW设计资料
1.1 启动Pro/ENGINEER Wildfire 5.0的方法
启动Pro/ENGINEER Wildfire 5.0有下列两种方法。 (1) 双击桌面上Pro/ENGINEER Wildfire 5.0快捷方式图标。 (2) 单击任务栏上的“开始”| “程序”| PTC | Pro ENGINEER | Pro ENGINEER。
确认”对话框。 第2步,单击“是”按钮,则将当前活动窗口中的零件文件从内存中删除。
图1-21 “拭除确认”对话框
◆◆◆Proe-UGSW设计资料
2.拭除不显示文件 调用命令的方式如下: 菜单: 执行“文件”|“拭除”|“不显示”命令。 操作步骤如下: 第1步,调用“拭除”命令,选择“不显示”项,将弹出如图1-22所示“拭除未
图1-10 保存的视图列表
◆◆◆Proe-UGSW设计资料
2.定向的视图
除了选择默认的视图,如果用户根据需要重定向视图。 操作步骤如下: 第1步,单击系统工具栏中的 图标按钮,弹出如图1-11所示“方向”对话框。 第2步,选取DTM1基准平面为参照1,如图1-12所示。 第3步,选取TOP基准平面为参照2。 第4步,单击“已保存视图”按钮,在名称文本框中输入“自定义”,单击“保
(1)旋转:按住鼠标中键+移动鼠标。 (2)平移:按住鼠标中键+Shift键+移动鼠标。 (3)缩放:按住鼠标中键+Ctrl键+垂直移动鼠标。 (4)翻转:按住鼠标中键+Ctrl键+水平移动鼠标。 (5)动态缩放:转动中键滚轮。 另外,系统工具栏中还有以下与模型观察相关的图标按钮,其操作方法非常类似
ProE5.0全套教程
1.1 启动Pro/ENGINEER Wildfire 5.0的方法
启动Pro/ENGINEER Wildfire 5.0有下列两种方法。 (1) 双击桌面上Pro/ENGINEER Wildfire 5.0快捷方式图标。 (2) 单击任务栏上的“开始”| “程序”| PTC | Pro ENGINEER | Pro ENGINEER。
(1)旋转:按住鼠标中键+移动鼠标。 (2)平移:按住鼠标中键+Shift键+移动鼠标。 (3)缩放:按住鼠标中键+Ctrl键+垂直移动鼠标。 (4)翻转:按住鼠标中键+Ctrl键+水平移动鼠标。 (5)动态缩放:转动中键滚轮。 另外,系统工具栏中还有以下与模型观察相关的图标按钮,其操作方法非常类似
1.4.8 关闭窗口 关闭当前模型工作窗口,调用命令的方式如下: 菜单: 执行“文件”|“关闭窗口”命令,或者执行“窗口”|“关闭”命令。 图标: 单击当前模型工作窗口标题栏右端的 图标按钮。
显示的”对话框。 第2步,单击“确定”按钮,则将所有没有显示在当前窗口中的零件文件从内存
中删除。
图1-22 “拭除未显示的”对话框
◆◆◆Proe-UGSW设计资料
1.4.7 设置工作目录 “设置工作目录”命令可以直接按设置好的路径,在指定的目录中打开和保存文 件。 调用命令的方式如下: 菜单: 执行“文件”|“设置工作目录”命令。
图1-5 信息栏
1.2.7 过滤器 过滤器位于工作区的右下角。利用过滤器可以设置要选取特征的类型,这样 可以非常快捷地选取到要操作的对象。
◆◆◆Proe-UGSW设计资料
1.3 模型的操作 1.3.1 模型的显示
工程制图培训——proe5.0制图操作技巧
e.树列设置: 复制tree.cfg文件至text文件夹中,在config.pro文件中添加语句: mdl_tree_cfg_file $PRO_DIRECTORY\text\tree.cfg
3.工程图的格式及默认设置文件
a.格式文件 将系统的.frm格式文件替换为自定义的.frm格式文件,直接替换formats文件夹。
工程制图培训 ——proe5.0制图操作技巧
主讲人:□□□ 2019-05-26
目录
一、proe5.0绘图环境设置
1.零件、组件的默认材料单位、模板 2.零件、组件的其他设置 3.工程图的格式及默认设置文件
二、proe5.0绘图操作
1.零件、组件的一些操作技巧 2.工程图的一些操作技巧 3.工程图的基本操作 4.组件BOM的建立与导出
按零件/子组件-工程图-组件的顺序依次保存。
3.工程图的基本操作
a.绘图模型: 举例:添加/删除模型 在一张工程图中展示多个零部件的操作。
b.格式化: 举例:边显示、显示已修改的边 拭除相切边的操作。
c.尺寸标注: 尺寸属性\值和显示操作 覆盖值 仅限公差值 @S+名称
数值 数值、文字(含字母、数字) 文字(含字母、数字)
f.清理尺寸 标注多个尺寸进行清理。
g.标题栏 参数设置。
h.导出.dxf: 设置:版本,勾选全部字画 比例设置: 1)无设置,直接导出,则.dxf文件中视图比例与图框标题栏中标注的比例一致,
视图尺寸与标注的尺寸无关。 2)在congfig.pro文件中添加如下设置: dxf_out_drawing_scale yes dxf_out_scale_views yes 则导出的.dxf文件中视图比例为1:1,与图框标题栏中标注的比例无关,视图尺寸
Proe5.0出工程图详细操作步骤
出工程图详细操作步骤1.建立工程图:运行,单击“新建”,弹出新建对话框,选择“绘图”,输入名称“yiliufati”,取消勾选“使用缺省模板”(图1),单击。
随后弹出“新建绘图”对话框,单击“缺省模型”下的“浏览”,指定已经绘制好的3D模型文件“”,“指定模板”选择“空”,“方向”为“横向”,“大小”选择“A3”,单击完成(图2),进入2D绘图环境。
2.绘图环境设置:选择“文件----绘图选项”,打开选项设置框,点击打开配置文件,打开路径为C:\Program Files\\text\,选择并打开配置文件,点击“应用”结束。
图1图23.建立视图:(1)创建一般视图:切换到“布局”,单击“”,在绘图区某处单击放置一般视图,同时弹出“绘图视图”对话框(图3)。
图3然后设置部分选项卡(每个选项卡设置完后都先点击“应用”,再设置下一个选项卡),部分需要设置的选项卡如图4和图5。
点击创建俯视图,在绘图区右侧的绘图树选中俯视图“yiliufati_view_1”,右击打开右键菜单,取消勾选“锁定视图移动”(图6)。
然后鼠标指向视图,左键拖动至合适位置。
图6图4图5选中俯视图作父视图,单击,在俯视图上面放置主视图,左键确定(图6)。
双击主视图,弹出“绘图视图”,在“截面”选项卡中选择“2D 剖面”,单击,选择,弹出“菜单管理器”,选择“平面----单一----完成”,在弹出的输入框中输入剖面名“A ”,单击,在俯视图中选择“TOP ”面作剖面(图7),单击“应用”结束,创建剖视图A-A 。
“视图显示”的设置同俯视图(完成后如图8)。
同理,以A-A 剖视图作为父视图创建其他投影视图,由于溢流阀体零件的孔分布不规则,因此选用了4个基本视图和2个剖视图(图9)。
图6图7图8图9切换到,选择A-A 剖视图,右击打开右键菜单,选择,单击俯视图作为剖面放置的视图,同理为剖视图C-C添加剖面符号(图10)。
图103.添加标注:(1)自动标注尺寸:切换到,单击,弹出“显示模型注释”对话框,选择需要显示尺寸标注的特征(图11),在对话框中选择需要显示的尺寸(图12)和基准轴(图13)。
