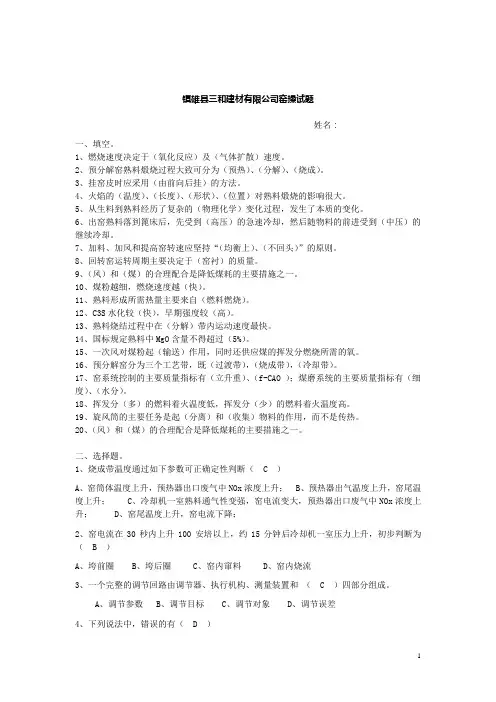

窑操试题

中控窑操作员考试试卷一、填空：1、熟料实物煤耗指标是( 160Kg ),标准煤耗指标是( 110Kg )。

2、熟料工序电耗指标是( 43 Kwh ),综合电耗指标是( 80 Kwh )。

3、回转窑规格是(4.8×74),斜度是( 4% )，主传速度的控制范围是（0.4~4.0），主电机的额定功率是（ 630Kw）。

4、窑点火升温时，窑头燃烧器内流开度应是（ 100 ），外流开度应是（ 70 ）。

5、预热器热交换是在（风管内）完成的，收集物料是在（旋风筒内）完成的。

6、预热器五级筒压力达（ 0 ）Kpa（ 45 ）秒时，窑喂料停止。

7、预热器出口温度达（500 ）℃（5）min时，或高温风机出口温度超过450℃时，5401档板关闭，（冷风阀）打开。

8、篦冷机篦床面积是（121.2）m2，最大行程是（140mm）。

9、挡板“三对应”的内容：中控显示开度、现场显示开度、实际开度三者之间对应。

10、硅酸盐水泥熟料主要矿物组成是C3S 、C2S 、C3A 、C4AF。

11、碳酸钙分解反应方程式为：CaC0 3Ca0 +C0 2。

12、生料配料原料为石灰石、硫酸渣、河沙和废石。

13、分解炉内燃料燃烧方式分为无焰燃烧和辉焰燃烧。

传热方式主要以对流方式为主14、煤质差、发热量低，在同一窑生产同样数量的熟料用煤量必然增加，煤灰掺加量增大，熟料质量下降。

15、SM增大，熟料中熔剂矿物减少。

17、可编程逻辑控制器英语简称为PLC。

18、DCS的中文全称为集散控制系统。

19、篦式冷却机设备主要由篦床部分、传动部分、机壳、风冷系统、拉链机、破碎机等部分组成；20、原材料有害成分主要有MgO 、 NaO2、 SO3等。

二、判断题1、急速冷却出窑熟料能防止或减少γ- C2S转化为β-C2S。

（N）2、物料在窑内均为吸热反应。

（N）3、镁铬砖挂窑皮性能较镁铝尖晶石砖好。

（Y）4、熟料立升重高低是判断熟料质量和窑内温度参考数据之一。

（Y）5、为了防止皮带打滑，皮带机测速开关一般安装在头轮上。

（N）6、窑尾高温风机在启动前要先打开风机的入口挡板；（N）三、选择题1、影响预热器传热效率的主要因素为：（A）A、停留时间、物料分散度、气流温度；B、停留时间、物料分散度、撒料板位置；C、停留时间、撒料板位置、三次风温；D、停留时间、物料分散度、物料气流温度；2、在回转窑生产熟料过程中形成大量液相的位置：（D）A、预热带B、分解带 C 、放热反应带 D、烧成带3、影响碳酸钙分解速度的因素，如下表述最正确的是：（D）A、温度越高，碳酸钙分解越快；B、二氧化碳浓度越低，碳酸钙分解越快；C、生料粉越细，碳酸钙分解越快；D、在同等生料细度和温度的情况下，二氧化碳浓度越低，碳酸钙分解越快；4、煤灰进入熟料中主要成分是（B）A、Ca0B、Si02C、Fe2O35、烧成带温度高通过如下参数可正确定性判断（C）A、窑筒体温度上升，预热器出口废气中NO x浓度上升。

B、预热器出气温度上升，窑尾温度上升。

C、冷却机一室熟料通气性变强，室电流变大，预热器出口废气中NO x浓度上升。

D、窑尾温度上升，室电流下降。

6、目前回转窑烧成带常用耐火砖种类为（A）A、镁铬砖B、硅莫砖C、抗剥落砖 D、镁铝尖晶石砖7、干法旋窑熟料3天抗压强度≥ MPa,28天抗压强度≥MPa。

（C）A、30 58B、28 56C、28 55D、30 568、我厂熟料规定f-CaO≤ %。

（B）A、1.5B、1.7C、2.0D、1.09、压力单位换算关系：1bar=kPa。

（D）A：-10；B：10；C：-100；D：100；E：-1000；F：1000。

10、窑托轮瓦润滑油一般选用（B、C）A、N320，B、美孚639，C、N680，D、N2201、写出熟料三个率值的计算公式，并简述各个率值所代表的意义？232328.2)35.065.1(SiOOFeOAlCaOKH+-=石灰石饱和系数表示SiO2被CaO饱和成C3S的程度。

硅酸率：32322OFeOAlSiOn+=硅酸率表示熟料中SiO2与Al2O3、Fe2O3之和的质量比。

铝氧率：3322OFeOAlP=铝氧率表示熟料中Al2O3和Fe2O3含量的质量比，也决定了熟料溶剂矿物中C3A和C4AF的比例2`篦冷机一段篦床跳停后，你是如何采取相应的操作？慢窑速、减料，中控无法复位时，立即通知岗位工进行检查、复位，如无问题重新启动；如无法启动，采取窑系统止料操作。

3`预热器堵料现象有哪些？堵料后采取相应的操作是什么现象:旋风筒锥体压力变小、温度升高，旋风筒出口压力变大。

措施：立即止料，保持微负压，通知岗位工进行处理；和岗位公工保持联系，以确保安全快速清料。

4、描述回转窑耐火材料的分布情况？从窑口到窑尾依次为：浇注料、镁铝尖晶石砖、镁铬砖、镁铝尖晶石砖、硅莫砖、抗剥落高铝砖、浇注料。

5`窑电流上升原因分析答：1、窑内窑皮突然垮落；2、窑内热力强度加大；3、窑内填充率过高；4、窑内结蛋或结球；5、窑皮太厚；6、窑衬消耗不一致，且某部分有高温点。

2、生料细度及其均匀程度对熟料锻烧有何影响？答：1、生料细及均匀有利于碳酸盐的分解；2、生料细且均匀有利于固相反应的进行。

3、什么是熟料？答：适当成份的生料，烧至溶融溶，得以硅酸钙为主要成份的熟料，称为熟料。

4、工艺设备检修时停送电应注意哪些事项？答：1、确认停电挂牌后方可作业。

2、确认所有交叉作业项目完成，办理完送电手续后方可试机。

5、调节执行机构时，执行机构不动作的原因主要有哪些？答：1、执行机构失电；2、热继电器动作；3、打在现场位置。

6、烧成系统（预热器、回转窑、冷却机）的耐热件主要有哪些？答：主要有预热器的内筒、撒料板、翻板阀、三次风挡板、窑尾舌形板、窑头窑尾护铁、冷却机篦板等。

1、为什么要控制水泥熟料中的f-CaO？答：f-CaO是水泥熟料的有害成份，因为在烧成温度下，生成的f-CaO晶体颗粒，呈死烧状态，水化速度很慢，在水泥水化、硬化，并有一定强度后f-CaO才开始水化。

产生体积膨胀，致使水泥石强度下降、开裂，甚至崩溃，造成安定性不良。

因此必须控制熟料中的f-CaO。

2、水泥企业生产中尽可能减少煤灰份波动，为什么？（7分）答：煤作为水泥熟料烧成的燃料，供给熟料烧成所需的热量，但其中绝大部分灰份落入熟料中，从而影响熟料的成份和性质，燃料灰份变化直接影响煤的发热量变化，灰份波动大，不利于窑热工状态的稳定，因此必须尽可能减少煤份灰波动；另一方面，煤灰份变化，对熟料成份直至质量产生直接影响，为保证熟料成份稳定，也减少煤灰份波动，实际生产中一般要求煤灰波动在2%以内。

3、以蓖冷机为起点，叙述该生产线风路走向及用途？（10分）答、余风余热发电沉降室窑头收尘器排入大气（一部分用于煤粉制备烘干）二次风入窑，用于窑头煤挥发份和固定碳燃烧，熟料烧成；三次风入炉，用于分解炉煤的无焰燃烧，碳酸钙分解（部分用于煤粉制备系统烘干粉磨用）预热器出口风一部分用于生料制备烘干，一部分经增湿塔后再入窑尾电收尘，排入大气。

2、水泥企业生产中尽可能减少煤灰份波动，为什么？答：煤作为水泥熟料烧成的燃料，供给熟料烧成所需的热量，但其中绝大部分灰份落入熟料中，从而影响熟料的成份和性质，燃料灰份变化直接影响煤的发热量变化，灰份波动大，不利于窑热工状态的稳定，因此必须尽可能减少煤份灰波动；另一方面，煤灰份变化，对熟料成份直至质量产生直接影响，为保证熟料成份稳定，也减少煤灰份波动，实际生产中一般要求煤灰波动在2%以内。

影响回转窑火焰形状的因素有哪些影响回转窑火焰形状的因素主要有煤粉燃烧速度和窑内气流运动的速度。

其具体内容如下：1．煤粉质量及其用量的影响煤粉的挥发份：挥发份低（＜15%＝的煤粉，容易形成黑火头长、高温部份短、局部火焰温度高的火焰。

挥发份高（＞30%）的煤粉，虽发火快，但因挥发份分馏与燃烧需要一定的时间，且焦炭粒表面气体层厚，所以焦炭开始燃烧时周围的氧气已不多，故形成距窑头近、温度稍低、高温部份较长的火焰。

煤粉的灰份：煤粉灰份增大时，发热量降低，燃烧速度减慢，使火焰伸长而且温度降低。

煤粉的水份：水份增加时，火焰温度降低，黑火头拉长。

煤的用量：一次风中煤的浓度越大，煤粉与一、二次风混合的时间越长，则燃烧所持续的时间也长。

因此，当一次风不变，增加用煤量时，火焰将伸长。

2．喷煤咀位置及形状的影响喷煤咀位置：喷煤咀位置在二次风入窑位置里面时，一、二次风混合较弱，延长燃烧时间，使火焰伸长。

如在二次风入窑位置之前，会加强一、二次风之间的混合，使火焰缩短。

喷煤咀形状；直筒式喷咀的风煤出口速度较小，故煤粉射程近，火焰粗。

拔销式喷咀的风煤出口速度大，煤粉射程远，火焰集中。

喷煤管装风翅后喷出的火焰，要比不装风翅时短而集中。

3．一次风的影响风量：对挥发份高的煤，应多用一次风，否则，挥发份不能迅速燃烧，火焰将被拉长，温度也要降低。

对挥发份低的煤，应少用一次风，否则煤粉着火就要延迟，并且易造成局部高温．风速：对挥发份高、同时灰份低的煤，一次风速可大些，这样能加快燃烧速度，提高火焰温度。

挥发份低的煤，一次风的速度应低些，以免黑火头伸长和高温部分距密头远。

风温：一次风温度高，煤粉预热好，火焰黑火头短。

煤粉中煤挥发价低时，一次风温应控制高些，以加快煤粉的发火，缩短黑火头。

4．窑尾排风及二次风的影响窑尾排风不变时，一次风增加，则二次风减少。

一次风量不变时，窑尾排风增大，则入窑的二次风增加。

一次风和用煤量不变时，若增大排风，则过剩空气量增加，使火焰温度降低。

当一次风不变，增大排风及用煤量，同时保持相同的过剩空气量时，一次风中煤粉浓度增大，火焰变长，但温度降低。

提高二次风预热温度，火焰温度能提高，黑火头就能缩短。

5．窑内温度、生料和空气量对火焰的影响窑内温度低，即使有足够的空气，煤粉也不能完全燃烧，生料层厚或生料逼近窑头时，火焰要缩短，窑内过剩空气量过多，火焰温度要降低，过少则易引起不完全燃烧。

6．物料成分的影响窑内物料成分合理时、熟料结粒细小，均齐。

翻滚灵活，火焰形状良好，温度较高。

成分不合理如液相量过多时，则烧成范围窄，易结大块，限制火焰温度提高，或易结圈，火焰缩短。

中控煤磨操作员考试试卷一、填空：1、煤磨规格是( 3.8×10.75 m),由哪几个仓组成( 烘干仓和粉磨仓)。

2、磨机设计台产是（42t/h），主电机的功率是（）。

3、出磨煤粉细度控制指标是（≤3%），水分指标是（≤1%）。

4、煤磨系统安全消防采取（防爆措施），主要消防点是（磨机、收尘器、煤粉仓、原煤仓）。

5、两煤粉仓设计仓位是（50）吨，仓底有（3）道助流管道。

6、煤磨停止喂料（30）分钟，待磨内无残留煤粉时，且出磨温度低于（50）℃，才能停主电机。
