安防监控常用线缆知识解析
监控安防工程中常用的几种线缆介绍
监控安防⼯程中常⽤的⼏种线缆介绍监控安防⼯程中使⽤最⼴泛的⼏种线缆包括同轴电缆，双绞线，以及光纤。
下⾯是这些常⽤线缆各⾃的使⽤⽅法和功能作⽤，以及它们之间的区别等⽅⾯的知识要点。
1、同轴电缆同轴电缆，是由⼀层层的绝缘线包裹着中央铜导体的电缆线。
它的特点是抗⼲扰能⼒好，传输数据稳定，价格也便宜，同样被⼴泛使⽤，如闭路电视线等。
同轴细电缆线⼀般市场售价⼏元⼀⽶，不算太贵。
同轴电缆⽤来和BNC头相连，市场上卖的同轴电缆线⼀般都是已和BNC头连接好了的成品，⼤家可直接选⽤。
在⼯程实际中，为了延长传输距离，要使⽤同轴放⼤器。
同轴放⼤器对视频信号具有⼀定的放⼤，并且还能通过均衡调整对不同频率成分分别进⾏不同⼤⼩的补偿，以使接收端输出的视频信号失真尽量⼩。
但是，同轴放⼤器并不能⽆限制级联，⼀般在⼀个点到点系统中同轴放⼤器最多只能级联2到3个，否则⽆法保证视频传输质量，并且调整起来也很困难。
因此，在监控系统中使⽤同轴电缆时，为了保证有较好的图象质量，⼀般将传输距离范围限制在400-500⽶左右。
另外，同轴电缆在监控系统中传输图象信号还存在着⼀些缺点：1）同轴电缆本⾝受⽓候变化影响⼤，图象质量受到⼀定影响；2）同轴电缆较粗，在密集监控应⽤时布线不太⽅便；3）同轴电缆⼀般只能传视频信号，如果系统中需要同时传输控制数据、⾳频等信号时，则需要另外布线；4）同轴电缆抗⼲扰能⼒有限，⽆法应⽤于强⼲扰环境；5）同轴放⼤器还存在着调整困难的缺点。
2、双绞线双绞线常见的有3类线，5类线和超5类线、6类线，以及7类线。
前者线径细⽽后者线径粗，型号如下：1）⼀类线：主要⽤于传输语⾳（⼀类标准主要⽤于⼋⼗年代初之前的电话线缆），不同于数据传输。
2）⼆类线：传输频率为1MHZ，⽤于语⾳传输和最⾼传输速率4Mbps的数据传输，常见于使⽤4MBPS规范令牌传递协议的旧的令牌⽹。
3）三类线：在ANSI和EIA/TIA568标准中指定的电缆，该电缆的传输频率16MHz，⽤于语⾳传输及最⾼传输速率为10Mbps的数据传输主要⽤于10BASE--T。
监控布线的方法与技术

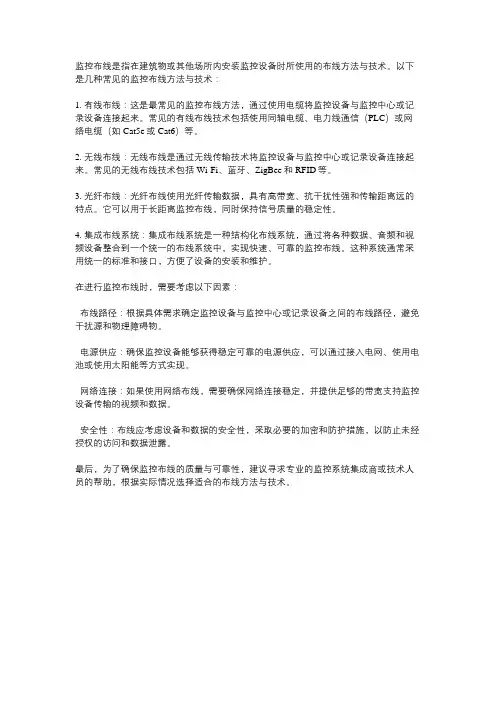

监控布线是指在建筑物或其他场所内安装监控设备时所使用的布线方法与技术。
以下是几种常见的监控布线方法与技术：
1. 有线布线：这是最常见的监控布线方法，通过使用电缆将监控设备与监控中心或记录设备连接起来。
常见的有线布线技术包括使用同轴电缆、电力线通信（PLC）或网络电缆（如Cat5e或Cat6）等。
2. 无线布线：无线布线是通过无线传输技术将监控设备与监控中心或记录设备连接起来。
常见的无线布线技术包括Wi-Fi、蓝牙、ZigBee和RFID等。
3. 光纤布线：光纤布线使用光纤传输数据，具有高带宽、抗干扰性强和传输距离远的特点。
它可以用于长距离监控布线，同时保持信号质量的稳定性。
4. 集成布线系统：集成布线系统是一种结构化布线系统，通过将各种数据、音频和视频设备整合到一个统一的布线系统中，实现快速、可靠的监控布线。
这种系统通常采用统一的标准和接口，方便了设备的安装和维护。
在进行监控布线时，需要考虑以下因素：
- 布线路径：根据具体需求确定监控设备与监控中心或记录设备之间的布线路径，避免干扰源和物理障碍物。
- 电源供应：确保监控设备能够获得稳定可靠的电源供应，可以通过接入电网、使用电池或使用太阳能等方式实现。
- 网络连接：如果使用网络布线，需要确保网络连接稳定，并提供足够的带宽支持监控设备传输的视频和数据。
- 安全性：布线应考虑设备和数据的安全性，采取必要的加密和防护措施，以防止未经授权的访问和数据泄露。
最后，为了确保监控布线的质量与可靠性，建议寻求专业的监控系统集成商或技术人员的帮助，根据实际情况选择适合的布线方法与技术。
正确选择安防安防工程中弱电线缆
正确选择安防安防工程中弱电线缆一、有线电视监控系统（CCTV系统）1、100Ω数字通信电缆（双绞线）由于同轴电缆较粗，多点密集监控时布线不太方便，同时有在强干扰环境中抗干扰能力及同轴放大器调整困难等缺陷，在超过1公里距离传输时可以考虑选用数字通信电缆系统。
除了能够较好的抑制共模干扰外，一根五类缆能同时传送视频、音频、控制和电源等信号，节省了大量连接用线缆。
其缺陷是需采用双绞线收发器，增加了现场设备，带来了安装、防雷、防盗等一系列问题。
数字通信线缆用于CCTV系统要注意两个参数：a、由于电容具有高通性，因此电容过大对低频信号抑制作用很强，所以数字通信线缆分布电容必须小于60pF/m；b、双绞线的环路电阻须小于18Ω/100 m。
这两个参数直接影响到传输距离及图像的失真程度。
所以，一定要采用五类级别以上（如超五类、六类线缆等）的数字通信电缆用于CCTV系统，方能保证系统的合格。
2、同轴电缆主要选用实芯聚乙烯绝缘75Ω射频同轴电缆传输视频信号（视频信号的速率通常为10MHz或低于10MHz），选型时主要考虑视频信号的衰减和抗干扰问题。
具体每种规格型号线材的传输距离的长短，与前后端设备、现场情况和施工质量都有关系。
根据GB 50198-1984《民用闭路监视电视系统工程技术规范》图像质量指标要求：彩色电视基带信号频率点在5.5MHz时的不平坦度不得大于3dB，否则需加电缆均衡器。
也就是说视频信号在整个传输过程中最多允许3dB的衰减量。
但实际工程中由于受检测条件的限制，验收大都按照图像5级损伤标准进行主观评定，因此监控系统常用的75Ω射频同轴电缆的传输距离参考值如下：在条件可能的情况下，可以在线路上加信号补偿器来延长传输距离，但一般不进行补偿器的串接使用(可以增强视频信号的亮度、色度和同步信号，但同时线路中的干扰信号也会被放大，所以回路中不能串接太多的补偿器)。
3、光纤长距离传输的最佳选择，信号传输过程不受电磁干扰。
精华 安防监控线材知识
闭路电视监控系统概论闭路电视监控系统（CCTV）是安全技术防范体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统，它可以通过遥控摄像机及其辅助设备（镜头、云台等）直接观看被监视场所的一切情况，可以把被监视场所的情况一目了然。
同时，电视监控系统还可以与防盗报警系统等其它安全技术防范体系联动运行，使其防范能力更加强大。
前端系统的组成摄像单元光学镜头防护装置承载装置控制装置辅助光源视频压缩电源供应防雷保护防雷保护第一部分安防监控线材知识视频线缆视频电缆选用75Ω的同轴电缆，通常使用的电缆型号为SYV¡ª75¡ª3和SYV¡ª75¡ª5。
它们对视频信号的无中继传输距离一般为300-500m，当传输距离更长时，可相应选用SYV¡ª75¡ª7、SYV¡ª75¡ª9或SYV¡ª75¡ª12的粗同轴电缆（在实际工程中，粗缆的无中继传输距离可达1km以上），当然也可考虑使用视频放大器。
一般来说，传输距离越长则信号的衰减越大，频率越高则信号的衰减也越大，但线径粗则信号衰减越小。
国内生产的同轴电缆可分为实芯和藕芯两种。
芯线一般用铜线，外导体有铝管和铜网加铝箔。
绝缘外套分为单护套和双护套两种。
SYV-75-3-1型电缆表示同轴射频电缆，用聚乙烯绝缘，用聚氯乙烯做护套，特性阻抗为75Ω，芯线绝缘外经为3mm，结构序号为1视频同轴电缆的结构如图所示，其中外导体用铜丝编织而成。
不同质量的视频电缆其编织层的密度（所用的细铜丝的根数）是不一样的，如96编、128编，有的电缆编数少，但在编织层外增加了一层铝箔。
在电路中，其外导体接地，内导体（铜芯线）接信号端，内、外导体之间填充有绝缘介质，这样，传输的电磁能便被限制在内、外导体之间了，避免了辐射损耗和外界杂散信号的干扰。
安防常用线缆
20122012-1-25
(6)
1
线槽规格、品种和监控系统中常用的传输电缆
• 布线系统中除了线缆外，槽管是一个重要的组成部分，金属 布线系统中除了线缆外，槽管是一个重要的组成部分， 管是综合布线系统的基础性材料。 槽、PVC槽、金属管、PVC管是综合布线系统的基础性材料。 槽 金属管、 管是综合布线系统的基础性材料 在综合布线系统中主要使用线槽有以下几种情况： 在综合布线系统中主要使用线槽有以下几种情况： 1) 金属槽和附件； 金属槽和附件； 2) 金属管和附件； 金属管和附件； 3) PVC塑料槽和附件； PVC塑料槽和附件 塑料槽和附件； 4) PVC塑料管和附件。 塑料管和附件。 塑料管和附件 重点讨论以下内容： 重点讨论以下内容： ● 金属槽和塑料槽 ● 金属管和塑料管 ● 桥架
江苏天诚Q系列安装用电线电缆 江苏天诚 系列安装用电线电缆
黎 连 业
20122012-1-25
• Q系列安装用电线电缆主要有： 系列安装用电线电缆主要有： 系列安装用电线电缆主要有 • Q321027LLD03-2002(RVV)型300/500V铜芯聚氯乙绝缘普通聚氯 型 铜芯聚氯乙绝缘普通聚氯 乙烯护套软线 • Q321027LLD03-2002(RVV)型300/300V铜芯聚氯乙绝缘普通聚氯 型 铜芯聚氯乙绝缘普通聚氯 乙烯护套软线
黎 连 业
20122012-1-25 6
6.3 桥架
• 桥架是布线行业的一个术语，是建筑物内布线不可缺少 桥架是布线行业的一个术语， 的一个部分。桥架分为普通型桥架、重型桥架、 的一个部分。桥架分为普通型桥架、重型桥架、槽式桥 在普通桥架中还可分为普通型桥架， 架。在普通桥架中还可分为普通型桥架，直边普通型桥 架。 • 在普通桥架中，有以下主要配件供组合： 在普通桥架中，有以下主要配件供组合： • 梯架、弯通、三通、四通、多节二通、凸弯通、凹弯通、 梯架、弯通、三通、四通、多节二通、凸弯通、凹弯通、 调高板、端向联结板、调宽板、垂直转角联接件、 调高板、端向联结板、调宽板、垂直转角联接件、联结 小平转角联结板、隔离板等。 板、小平转角联结板、隔离板等。 • 在直通普通型桥架中有以下主要配件供组合： 在直通普通型桥架中有以下主要配件供组合： • 梯架、弯通、三通、四通、多节二通、凸弯通、凹弯通、 梯架、弯通、三通、四通、多节二通、凸弯通、凹弯通、 盖板、弯通盖板、三通盖板、四通盖、凸弯通盖板、 盖板、弯通盖板、三通盖板、四通盖、凸弯通盖板、凹 弯通盖板、花孔托盘、花孔弯通、花孔四通托盘、 弯通盖板、花孔托盘、花孔弯通、花孔四通托盘、联结 黎 板垂直转角联接扳、小平转角联结板、端向联接板护扳、 板垂直转角联接扳、小平转角联结板、端向联接板护扳、 连 隔离板、调宽板、端头挡板等。 隔离板、调宽板、端头挡板等。 业 • 重型桥架，槽式桥架在网络布线中很少使用，故不再叙 重型桥架，槽式桥架在网络布线中很少使用， 20122012-1-25 7 述。
监控布线的方法与技术
监控布线的方法与技术监控布线是指在建筑物内或公共场所内部进行监控设备的布置和线缆连接的过程。
通过布线及技术的合理设计，能够实现监控设备间的远程通信和图像传输，提高监控系统的效能和安全性。
一、监控布线的方法1. 双绞线布线法：双绞线是目前最为常用的监控布线材料之一，其采用两根细心绞合的细铜丝，能够有效地减少电磁干扰。
双绞线可以根据需要选择不同的规格和种类，如屏蔽双绞线、非屏蔽双绞线等。
2. 同轴电缆布线法：同轴电缆是另一种常用的监控布线材料，其特点是抗干扰性好并能够传输大量的数据。
同轴电缆由导线、铜带和绝缘层组成，可以实现监控设备与中心设备之间的高质量图像传输。
3. 光纤布线法：光纤是目前布线技术中最高级的选择。
光纤布线具有高速传输、抗干扰性强和安全可靠等优势。
光纤布线的安装需要注意光纤的弯曲半径限制以及末端连接的技术要求。
4. 无线布线法：无线布线法是近年来发展很快的一种监控布线方法。
通过无线传输技术，将监控设备与中心设备进行无线连接，省去了布线工程和布线成本。
但无线信号容易受到干扰，有时传输距离有限，需要根据实际环境选择。
二、监控布线的技术1. 预先规划布线方案：在开始布线之前，应该先进行详细的规划和设计。
包括确定监控设备的位置、线缆的路径、线缆种类和长度等。
合理的布线方案能够提高监控系统的效能和监控范围。
2. 布线材料的选择：在选择布线材料时，需要考虑到监控系统的需求、传输距离和环境条件。
不同的布线材料具有不同的特性，如抗干扰性、传输速度和耐用性，需要根据实际情况选择合适的材料。
3. 布线的走线方式：布线的走线方式应尽量避免与其他电源线、电器线路等相交，以防止电磁干扰。
可以利用布线管道、走线槽或墙壁内隐藏线缆的方式进行布线，同时要注意线缆的保护和隐蔽性。
4. 线缆的标注和管理：在布线完成后，需要对线缆进行标注和管理。
可以使用标签、颜色或编号等方式对线缆进行标识，以便于后期的维护和故障排查。
5. 线缆的连接和固定：线缆连接的质量直接影响到监控系统的传输效果。
安防线缆的几个知识点
RVV 与 KVV RVVP 与 KVVP
区别： RVV 和RVVP 里面采用的线为多股细铜丝组成的软线，即RV 线组成。
KVV 和KVVP 里面采用的线为单股粗铜丝组成的硬线，即BV线组成。
AVVR 与 RVVP
区别：东西一样，只是内部截面小于0.75平方毫米的名称为AVVR, 大于等于0.75平方毫米的名称为RVVP.
SYV 与 SYWV
区别： SYV是视频传输线, 用聚乙烯绝缘。
SYWV是射频传输线，物理发泡绝缘。
用于有线电视。
RVS 与RVV 2芯
区别： RVS为双芯RV线绞合而成，没有外护套，用于广播连接。
RVV 2芯线直放成缆，有外护套，用于电源，控制信号等方面。
RVB：平行多股软线（扁的），就象家里经常用的电话线裸线，只是其中的芯线和RVV芯线一致，两根芯线是平行包在护套中的，通常是一个护套两根
RVS：对绞多股软线，就是将RVB的软芯撕开，对绞后即可！呵呵，通常是两根对绞
RVV：多股软线，就是芯线由多股铜丝组成，RVV线是弱电系统最常
用的线缆，其芯线根数不定，有单根的，也有多根的，外面也有护套。
但是芯线之间的排列没有特别要求。
安防监控系统线缆的选择
安防监控系统线缆的选择安防监控系统布线设计涉及到视频监控线路、广播对讲线路、报警线路、声音监听线路、网络线路。
它们的功能作用不同，选择线缆的型号也不相同，今日我们就来讲讲电视监控系统需要涉及到哪些线缆：1、摄像机视频信号传输线缆常用的视频传输线缆为75系列的细同轴电缆，但是不同线径的同轴电缆对视频信号的衰减程度也是不一样的，线缆越粗、衰减越小。
同轴电缆系列的特性参数如表1所示。
要求依据表1选择线缆。
电缆的线径越粗则衰减越小，越适合长距离的传播。
选择线缆如下：当摄像机到子监控中心距离≤300米时，可选用SYV-75-3；当摄像机到子监控中心距离≤500米时，可选用SYV-75-5；当摄像机到子监控中心距离≤800米时，可选用SYV-75-7或SYV-75-9；当摄像机到子监控中心距离≤1000米时，可选用SYV-75-12；2、摄像机电源线电视监控系统中的电源线采纳单独布线，在监控室设置总开关，通过ups电源，以对整个监控系统直接掌握，一般状况下，电源线按沟通220V布线，在摄像机端再经适配器转换成直流12V。
但是，有的摄像机是用5V或12V、24V的直流电，供电方式就不一样了。
3、使用带电动云台、电动镜头的摄像机装置线缆带电动云台、电动镜头的摄像机装置，除了上述视频信号线、电缆线外，还要考虑现场解码器与掌握中心之间的传输线缆，一般采纳2芯屏蔽通信电缆（RVVP）或3类双绞线，UTP线芯截面积为0.3m㎡~0.5m㎡。
4、报警及声音监听线缆监仓、楼道处的报警、监仓线缆一般选用4芯屏蔽通信电缆（RVVP）或3类双绞线UTP，每芯截面积为0.5m㎡。
5、广播与对讲线缆监仓、楼道、厂区等处设定广播时，线缆的基本原则是：距离越长、线缆越粗。
RS-485通信规定的基本通信距离是1200米，实际中工程中选用RVV-2/1.5的护套线，可将通信距离延长到2000米，广播、对讲状况可视距离的长短选择不同的线缆、双绞线。
弱电安防--同轴电缆介绍
从零开始学布线：同轴电缆介绍上方~同轴电缆同轴电缆(coaxialcable)是由一根空心的外圆柱导体及其所包围的单根内导线所组成。
柱体同导线用绝缘材料隔开，其频率特性比双绞线好，能进行较高速率的传输。
由于它的屏蔽性能好，抗干扰能力强，通常多用于基带传输。
同轴电缆可分为两种基本类型：基带同轴电缆(粗同轴电缆)和宽带同轴电缆(细同轴电缆)。
粗同轴电缆，其屏蔽线是用铜做成网状的，特性阻抗为50Ω,如RG-8、RG-58等;细同轴电缆，其屏蔽层通常是用铝冲压成的，特性阻抗为75Ω，如RG-59等。
01.同轴电缆的物理结构同轴电缆由中心导体、绝缘材料层、网状织物构成的屏蔽层以及外部隔离材料层组成，其结构如下图所示。
同轴线缆结构图同轴电缆具有足够的可柔性，能支持254mm(10in)的弯曲半径。
中心导体是直径为2.17mm℃0.013mm的实心铜线。
绝缘材料要求是满足同轴电缆电气参数的绝缘材料。
屏蔽层是由满足传输阻抗和ECM规范说明的金属带或薄片组成，屏蔽层的内径为6.15mm,外径为8.28mm。
外部隔离材料一般选用聚氯乙烯(如PVC)或类似材料。
02.50Ω同轴电缆的主要电气参数同轴电缆的特性阻抗：同轴电缆的平均特性阻抗为50Ω±2Ω，沿单根同轴电缆阻抗的周性变化可达±3Ω的正弦波中心平均值，其长度小于2m。
同轴电缆的衰减：当用10MHz的正弦波进行测量时，500m长的电缆段的衰减值不超过8.5dB(17dB/km),而用5MHz的正弦波进行测量时不超过6.0dB(12dB/km)。
同轴电缆的传播速度：最低传播速度为0.77c(c为光速)。
同轴电缆直流回路电阻：电缆的中心导体的电阻，加上屏蔽层的电阻总和不超过10mΩ/m(在20℃时测量)。
03.50Ω同轴电缆的物理参数1)同轴电缆具有足够的可柔性;2)能支持254mm(10in)的弯曲半径;3)中心导体是直径为2.17mm±0.013mm的实心铜线。
安防监控常用线缆类别和型号的区分
安防监控常用线缆类别和型号的区分视频线、射频线、屏蔽与非屏蔽、信号线、控制线等等，各种型号，初入行者经常被搞混，下面是几个常用型号的区分：RVV 与 KVV RVVP 与 KVVP区别： RVV 和RVVP 里面采用的线为多股细铜丝组成的软线，即RV线组成。
KVV 和KVVP 里面采用的线为单股粗铜丝组成的硬线，即BV线组成。
AVVR 与 RVVP区别：东西一样，只是内部截面小于0.75平方毫米的名称为AVVR,大于等于0.75平方毫米的名称为RVVP.安防监控项目中线缆的好坏鉴别线缆的好坏鉴别，真正的检测是需要专门的设备和仪器。
而这些设备和仪器又是设计和工程单位不具备的。
工程实际中，怎样鉴别视频线的好坏呢：一、目测外观鉴别：1.PVC护套：表面能看出压紧里面编网有规律的“不平度”，说明加工工艺好，不会产生相对滑动，是好电缆。
外观光滑，看不出压紧编网的“不平度”，用手捏护套有松动感，是差电缆；2.检查屏蔽层编网：编数是否够？铜材编网，检查可焊性，镀锡铜线刮看里面是不是铜线，铝镁合金线的硬度明显大于铜线；编网稀疏，分布不均匀，与绝缘层包裹不紧等是差电缆；3.检查芯线：直径——SYV电缆为0.78-0.8mm,SYWV电缆为1.0mm;近来出现了一种SYV75-5芯线直径是1.0mm的电缆，这种电缆的特性阻抗，肯定不是75欧姆，不应用到75欧姆传输系统中；4.检查芯线与绝缘层的沾合力：斜向切开绝缘层，按剥离方向拉开芯线，看芯线和绝缘层有没有沾合工艺材料；好电缆有较大的沾合力，差电缆没有沾合；5.纵向抗拉实验：取一米电缆，分层剥开芯线，绝缘层，屏蔽层，外户套，各留10公分长。
方法是：两只手分别握电缆的相邻两层，向相反方向拉动；好电缆一般力量拉不动，差电缆不费大力就可以轻松拉出来——电梯电缆这一条十分重要，不少所谓“电梯专用电缆”都存在这方面的问题；二、传输性能测试：视频线，顾名思义，是用来传输视频信号的传输线。
安防线缆应用技术要求
安防线缆应用技术要求随着科技的不断发展，安防行业的应用范围越来越广泛。
而安防线缆作为安防系统中的重要组成部分，其应用技术要求也逐渐受到人们的重视。
本文将从线缆的选择、安装、维护等方面，探讨安防线缆的应用技术要求。
一、线缆的选择安防线缆的选择是保证安防系统正常运行的基础。
首先，要选择符合国家标准的线缆产品。
线缆应具有良好的导电性能和绝缘性能，以确保信号的传输质量。
其次，要根据实际情况选择适合的线缆类型。
一般来说，安防系统中常用的线缆类型有同轴电缆、双绞线和光纤等。
不同的线缆类型适用于不同的安防设备，应根据具体需求进行选择。
此外，线缆的长度也需要考虑。
过长的线缆会导致信号衰减，而过短的线缆则会限制安装位置的选择。
二、线缆的安装线缆的正确安装是保证安防系统正常工作的关键。
首先，要保证线缆的走向合理。
线缆应尽量避免与强电线路、大功率设备等相交或平行敷设，以防止干扰。
其次，要保证线缆的固定牢固。
线缆应采用合适的固定件进行固定，以防止线缆松动或折断。
此外，线缆的接头质量也十分重要。
接头应牢固可靠，接触电阻小，以确保信号的传输质量。
三、线缆的维护线缆的定期维护是确保安防系统长期稳定运行的必要措施。
首先，要定期检查线缆的外观。
线缆表面不应有明显的损伤或老化现象，如裂纹、变形、腐蚀等。
如果发现异常情况，应及时更换线缆。
其次，要定期清洁线缆。
线缆表面积聚的灰尘、油污等会影响信号的传输效果，应定期清洗线缆表面。
此外，线缆的使用环境也需要注意。
线缆应避免长时间暴露在高温、湿度等恶劣环境中，以免影响线缆的使用寿命。
安防线缆的应用技术要求包括线缆的选择、安装和维护等方面。
正确选择适合的线缆类型，合理安装线缆，并定期进行线缆的维护，能够保证安防系统的正常运行。
在实际应用中，我们应根据具体需求，结合相关标准和规范，合理选择线缆，并严格按照要求进行安装和维护，以提高安防系统的可靠性和稳定性。
通过本文的介绍，相信读者对安防线缆的应用技术要求有了更深入的了解。
安防线缆基础知识
安防线缆基础知识LIANG TING/编写广东曙光通信光缆厂有限公司2012-6-14第一章：安防线缆简介一、数字通信电缆参照标准：YD/T 1019-2001 ISO/IEC 11801 EIA/TIA 568用于局部区域计算机联网用的电缆，线对采用双绞结构，常称为对绞线、双绞线、网络线或LAN 电缆。
因其组建成的系统称为局域网（Local Area Network 缩写为LAN），该电缆也被称为LAN Cable。
网络系统电缆布置示意图：BD……建筑物配线架FD……楼层配线架I/O……通信引出端/信息出口（插座）PC……计算机双绞线的英文名字叫Twist-Pair。
是综合布线工程中最常用的一种传输介质。
采用一对互相绝缘的金属导线互相绞合的方式来抵御一部分外界电磁波干扰。
把两根绝缘的铜导线按色谱配对及一定的节距互相绞合在一起，可以降低信号干扰的程度，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。
“双绞线”的名字也是由此而来。
双绞线一般由两根22-26AWG（0.643-0.404mm）绝缘铜导线相互缠绕而成，实际使用时，双绞线是由多对双绞线一起包在一个护套内。
典型的水平双绞线有四对的，也有更多对双绞线放在一个护套内的。
这些我们称之为双绞线电缆。
在双绞线电缆（也称双扭线电缆）内，不同线对具有不同的对绞节距，一般地说，节距不超过38cm，一般节距越小其抗干扰能力就越强，但生产效率也越低。
与其他传输介质相比，双绞线在传输距离，信道宽度和数据传输速度等方面均受到一定限制，但价格较为低廉。
双绞线常见的有Cat.3（3类线），Cat.5（5类线）、Cat.5e（超5类线）、Cat.6（6类线），以及目前的Cat.6A（6A类线）、Cat.7（7类线）及Cat.8（8类线）等，最明显的区别是前者导体线径细而后者线径粗，简介如下：Cat.1：传输最高速率为100kHz的语音信号，用作扬声器电缆、门铃电缆、报警器电缆等。
常见的视频信号传输线缆种类及传输距离
SDI(serial digital interface)是"数字分量串行接口"。那么HD-SDI就是高清数字分量串行接口。HD-SDI是实时无压缩的高清广电级摄像机，是安防监控领域的又一科技进步，为监控中心提供高清晰的图像来源的设备。
二、控制信号
常见控制信号，RS232、RS422、RS485、IR、CR-NET(CREATOR控制信号)
传输距离短 15米
S-Video连接规格是由日本人开发的一种规格，S指的是“SEPARATE（分离）”，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。S接口实际上是一种五芯接口，由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。
同AV接口相比，由于它不再进行Y/C混合传输，因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。但S-Video仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb和Cr进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现)。而且由于Cr Cb的混合导致色度信号的带宽也有一定的限制，所以S-Video虽然已经比较优秀，但离完美还相去甚远。S-Video虽不是最好的，但考虑到目前的市场状况和综合成本等其它因素，它还是应用最普遍的视频接口之一。
ⅳ IR红外（CREATOR中R控制信号) 传输距离800米。
薛哥总结：
每天一篇文章，每天进步一点，我们一起成长，共同进步，成就自己！
好的文章分享出去，分享是一种美德，帮助别人就是帮助自己
一般来说，在传输1600×1200@60Hz以下的视频信号时，使用单通道DVI和双通道DVI没有明显的差别。如果你的显示器可以支持Full HD(1920×1080)或以上的分辨率，就不要选择单通道的DVI数据线了。
常用弱电线缆介绍资料
常用弱电线缆介绍资料弱电线缆是指用于数据传输、通信、监控、控制等低电压、小电流的电气设备中的电缆。
它具有低电压、低电流、低功率的特点，适用于电信、广播电视、计算机网络、安防监控、家庭自动化等领域。
下面将介绍几种常用的弱电线缆。
1. 同轴电缆（Coaxial Cable）同轴电缆是由内导体、绝缘层、外导体和外护套组成的电缆，内外导体之间通过绝缘层隔离。
它广泛应用于有线电视、有源闭路电视监控系统、数据传输等领域。
同轴电缆具有较低的阻抗损耗和抗干扰能力强的特点。
2. 双绞线（Twisted Pair）3. 光纤电缆（Optical Fiber Cable）光纤电缆是一种通过光信号传输数据的电缆。
它由内芯、包覆层和护套组成，内芯是用于传输光信号的部分。
光纤电缆具有传输速率快、抗干扰能力强、安全性高等优点，广泛应用于计算机网络、通讯系统、广播电视等领域。
4. 控制电缆（Control Cable）控制电缆用于电力系统、自动化设备、工控系统等传输控制信号和电能的场合。
它由多根铜芯线、绝缘层、护套等主要部分构成，能够传输高频率的信号和较大功率。
控制电缆种类繁多，如KVV、KVVP、KYJVP等，具体使用根据需求选择。
5. 网线（Ethernet Cable）网线是用于计算机网络的一种弱电线缆，主要用于传输以太网信号。
根据不同传输速率和应用需求，网线分为Cat5、Cat6、Cat7等不同规格。
网线结构与双绞线类似，但在传输速率和信号质量上更加稳定和可靠。
以上是几种常用的弱电线缆，每种线缆都有其特定的应用场景和优势。
在选择弱电线缆时，应根据具体需求和环境条件进行选择，以保证数据和信号的传输质量。
监控系统常用电缆选择应用
监控系统线材选型1、视频线摄像机到监控主机距离≤200米,用RG59(128编）视频线。
摄像机到监控主机距离＞200米,用SYV75—5视频线。
2、云台控制线云台与控制器距离≤100米，用RVV6×0.5护套线。
云台与控制器距离＞100米，用RVV6×0.75护套线。
3、镜头控制线采用RVV4×0.5护套线。
4、解码器通讯线应采用RVV2×1屏蔽双绞线5、摄像机电源线若系统有20台普通摄像机,摄像机到监控主机的平均距离为50米,则应使用BVV6m2铜芯双塑线作电源主线，不同距离所使用的电源线见如下表：摄像机到监控主机的平均距离划34～50m21~33m≤20m电源线规格（2线）6m2 4 m2 2.5m2监控系统线路铺设1、视频线敷设注意事项1.1、若摄像机到监控主机(图像处理器、矩阵控制主机或数码录像机）的距离少于200米，可用RG59视频线,若超过200米，应该采用SWY—75—5视频线，以保证监控图像的质量。
1.2、对于安装在电梯内的摄像机，在电梯井内布线应采用镀锌铁槽并接地处理，以减少电梯电机启动时对视频信号造成的干扰。
1。
3、如果摄像机安装在室外（如大院门口或停车场等)，线路需要在室外走线或通过架空钢缆走线，条件允许的情况下要安装视频避雷器（因为加装防雷设备会造成工程总造价的增加），即分别在摄像机端和监控主机端各安装1个视频避雷器，而且每个视频避雷器均要接地(室外摄像机要单独打地线，监控室的视频避雷器可统一接地），以防止感应雷对设备造成损坏。
2、控制线敷设注意事项2。
1、在模拟监控系统中，若安装配云台变焦镜头的摄像机，并采用云台镜头控制器进行控制，控制线的选择应根据摄像机与云镜控制器的距离确定。
当距离少于100米时，云台控制线可采用RVV6×0.5护套线，；当距离大于100米时，云台控制线应采用RVV6×0.75护套线,镜头控制线均采用RVV4× 0。
视频监控线缆常识
监控线材的选用：线材的选用以及铺设线材的选型：1. 视频线：摄像机到监控主机的距离≤200米，通常在100米左右，可以用SYV-75-3（即RG59线）视频线或者SYV-75-5（96编）。
摄像机到监控主机的距离＞200米＜350米，可以用SYV-75-5（128编）视频线。
摄像机到监控主机的距离在500米左右，采用SYV-75-7基本可以实现。
（一般不常用）摄像机到监控主机的距离在500-1000米，可以采用光纤传输。
PS：SYV电缆全称实心聚乙烯绝缘射频同轴电缆，是同轴电缆的一种。
SYV-75-5：S代表射频，Y代表聚乙烯绝缘，V护套，75代表特性阻抗，5代表线径。
A：64编 B：96编 C：128编“编”代表：屏蔽层的密度，即外面密密的铜线。
2. 云台控制线云台与控制器距离≤100米，用RVV6×0.5护套线。
云台与控制器的距离＞100米，用RVV6×0.75护套线。
PS：护套线介绍：软护套有RVV和BVVv-聚氯乙烯绝缘v-聚氯乙烯护套R-软铜导体省略VV-聚氯乙烯绝缘聚氯乙烯护套电力电缆RVV-聚氯乙烯绝缘聚氯乙烯护套软电缆(也叫护套线)3. 镜头控制线采用RVV4×0.5护套线。
4. 解码器通讯线应采用RVV2×1护套线。
5. 摄像机电源线若系统有20台普通摄像机，摄像机到监控主机的距离在50米以内，则应使用BVV6M2 监控系统线路铺设：1. 视频线铺设注意事项：若摄像机到监控主机（图像处理器、矩阵控制主机或数码录像机）的距离少于200米，可用RG59（SYV-75-3）视频线，若超过200米，应该采用SWY-75-5视频线，以保证监控图像的质量。
对于安装在电梯内的摄像机，在电梯井内布线应采用星铁槽并接地处理，以减少电梯电机启动时对视频信号造成的干扰。
如果摄像机安装在室外（如大院门口或停车场等），线路需要在室外走线或通过架空钢缆走线，条件允许的情况下要安装视频避雷器（因为加装防雷设备会造成工程总造价的增加），即分别在摄像机端和监控主机端各安装1个视频避雷器，而且每个视频避雷器均要接地（室外摄像机要单独打地线，监控室的视频避雷器可统一接地），以防止感应雷对设备造成损坏。
一、监控系统中视频同轴线缆的认识
一、监控系统中视频同轴线缆的认识SYV 75-5-2 表述：S : 射频Y : 聚乙烯绝缘V : 聚氯乙烯护套75：75 欧姆5：线径为5mm 2 ：代表芯线为多芯二、第一步：（如下图）用壁纸刀剥开线缆外护套，将屏蔽网在线缆一侧理顺，可割断另一侧部分屏蔽网，但注意不能割伤绝缘层，注意不能有毛刺。
绝缘层高出外护套约3mm。
三、第二步：（如下图）用尖头电烙铁给整理过的屏蔽网线和芯线上锡。
注意屏蔽网上锡时不能太厚，如太厚可能造成BNC 头的丝帽拧不上。
可适当减少屏蔽网的根数和将屏蔽网焊扁。
四、第三步：（如下图）五、第四步：（如下图）用电烙铁给BNC头上锡，一定要足够的锡以保证焊接强度。
六、第五步：（如下图）将上过锡的线缆与上过锡的BNC头直接焊接。
整理毛刺。
1.剥线同轴电缆由外向内分别为保护胶皮、金属屏蔽网线（接地屏蔽线）、乳白色透明绝缘层和芯线（信号线），芯线由一根或几根铜线构成，金属屏蔽网线是由金属线编织的金属网，内外层导线之间用乳白色透明绝缘物填充，内外层导线保持同轴固称为同轴电缆。
剥线用小刀将同轴电缆外层保护胶皮剥去1.5cm，小心不要割伤金属屏蔽线，再将芯线外的乳白色透明绝缘层剥去0.6cm，使芯线裸露。
2.连接芯线购回的BNC接头由BNC接头本体、屏蔽金属套筒、芯线插针由三件组成，芯线插针用于连接同轴电缆芯线;剥好线后请将芯线插入芯线插针尾部的小孔中，用专用卡线钳前部的小槽用力夹一下，使芯线压紧在小孔中。
可以使用电烙铁焊接芯线与芯线插针，焊接芯线插针尾部的小孔中置入一点松香粉或中性焊剂后焊接，焊接时注意不要将焊锡流露在芯线插针外表面，会导致芯线插针报废。
注意:如果你没有专用卡线钳可用电工钳代替，但需注意一是不要使芯线插针变形太大，二是将芯线压紧以防止接触不良。
3.装配BNC接头连接好芯线后，先将屏蔽金属套筒套入同轴电缆，再将芯线插针从BNC接头本体尾部孔中向前插入，使芯线插针从前端向外伸出，最后将金属套筒前推，使套筒将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体;4.压线保持套筒与金属屏蔽线接触良好，用卡线钳上的六边形卡口用力夹，使套筒形变为六边形。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RVV网：安防监控常用线缆类别和型号的区分1
视频线、射频线、屏蔽与非屏蔽、信号线、控制线等等，各种型号，初入行者经常被搞混，下面是几个常用型号的区分：
RVV 与KVV RVVP 与KVVP
区别：RVV 和RVVP 里面采用的线为多股细铜丝组成的软线，即RV线组成。
KVV 和KVVP 里面采用的线为单股粗铜丝组成的硬线，即BV线组成。
AVVR 与RVVP
区别：东西一样，只是内部截面小于0.75平方毫米的名称为AVVR,
大于等于0.75平方毫米的名称为RVVP.
安防监控项目中线缆的好坏鉴别
线缆的好坏鉴别，真正的检测是需要专门的设备和仪器。
而这些设备和仪器又是设计和工程单位不具备的。
工程实际中，怎样鉴别视频线的好坏呢：
一、目测外观鉴别：
1. PVC护套：表面能看出压紧里面编网有规律的“不平度”，说明加工工艺好，不会产生相对滑动，是好电缆。
外观光滑，看不出压紧编网的“不平度”，用手捏护套有松动感，是差电缆；
2. 检查屏蔽层编网：编数是否够？铜材编网，检查可焊性，镀锡铜线刮看里面是不是铜线，铝镁合金线的硬度明显大于铜线；编网稀疏，分布不均匀，与绝缘层包裹不紧等是差电缆；
3. 检查芯线：直径——SYV电缆为0.78-0.8mm,SYWV电缆为1.0mm;近来出现了一种SYV75-5芯线直径是1.0mm的电缆，这种电缆的特性阻抗，肯定不是75欧姆，不应用到75欧姆传输系统中；
4. 检查芯线与绝缘层的沾合力：斜向切开绝缘层，按剥离方向拉开芯线，看芯线和绝缘层有没有沾合工艺材料；好电缆有较大的沾合力，差电缆没有沾合；
5. 纵向抗拉实验：取一米电缆，分层剥开芯线，绝缘层，屏蔽层，外户套，各留10公分长。
方法是：两只手分别握电缆的相邻两层，向相反方向拉动；好电缆一般力量拉不动，差电缆不费大力就可以轻松拉出来——电梯电缆这一条十分重要，不少所谓“电梯专用电缆”都存在这方面的问题；
二、传输性能测试：视频线，顾名思义，是用来传输视频信号的传输线。
既然是传输视频信号，起码就要了解传输线在0-6M频带范围的传输特性，或者说，传输性能。
这里主要谈一点“示波器测量方法”，共参考，因为示波器是工程商必备“武器”，资质审查的必检设备之一；以下叙述是建立在已经能够熟练使用示波器的基础上的。
1. 彩色摄像机视频信号可以作为“标准视频信号源”：测试工程用的摄像机视频输出，在75欧姆负载上的幅度应是1Vp-p,即行同步头的底端到视频信号最高的白电平“峰——峰值”；注意行同步头幅度为
“-0.3V”,色同步头(4.43M正弦波脉冲)幅度为0.3Vp-p;选好示波器灵敏度，打到幅度校准状态。
选测一部指标较好的摄像机作为“视频源”；
2. 测试电缆尽量取长一点，以减少测量误差，如1000米，电缆中间接头一定用“F型接头”和同轴双通（有线电视器材），不要用焊接方法，因为焊接方式破坏了电缆的同轴性和特性阻抗的连续性。
3. 测量电缆的直流电阻数据：如SYV75-5电缆1000米，直流电阻芯线为35-40欧姆，外屏蔽层电阻1000米为24-36欧姆（屏蔽层编数不同，电阻区别很大）；SYWV75-5电缆1000米，直流电阻芯线为18-22欧姆，外屏蔽层电阻1000米为24-36欧姆；积累这方面的资料很有用，不仅可以判断电缆用材质量，而且用来对工程布线、穿管质量进行检查，如顾人穿管时，把线拉断，阻值变大，视频信号变弱，不该出现的干扰也出现了，这类“事故”发生概率十分高，却又经常被忽视；
4. 测量电缆高低频衰减特性：在末端测量行头部头和色同步头幅度，以0.3V为0db基准，计算衰减量，行同部头代表低频衰减，色同步头代表4.43M高频衰减,——如：测得1000米行同步头为0.15V,按照20log计算衰减倍数的db数为“-6db/1000m”,测得4.43M色同步头1000米衰减后的幅度是30mv,即1/10倍，衰减为-20db/1000m;用这个方法就可以准确的掌握不同电缆的传输质量，并且对“频率失
真（高低频衰减差）”有了直观的概念，你可以比较准确的测出相同型号和结构的SYV和SYWV电缆的区别和性能好坏，比较出不同厂家产品的区别和性能好坏，也可以比较出同一厂家不同批次产品的变化来；
5. 上述方法还可以检测视频传输系统和设备的性能：如工程中每一路同轴视频电缆的传输特性，光端机的传输特性（可以测出好坏，不要以为都那么理想），射频传输、微波传输特性，双绞线的传输特性，视频分配器的分配特性，矩阵主机的切换特性，要特别注意当多路输出同时切换同一路输入信号时，如果发现切换路数越多衰减越大，就不对了，应该不变，测了以后你就会掌握不少不合格产品了；
6. 观察场信号，看看场同步位置失真大不大（平不平）——应该很平；同时还可以用示波器察看低频干扰情况：如场信号有慢变起伏波动，是50/100周干扰，有很多“茅草”跳动，大多是变频谐波干扰，把远端摄像机断开，电缆远端内外导体短路，在末端可以用示波器直接观察干扰波形和强度；这个方法也可以检查和考验抗干扰设备的真实性能。
