电缆桥架材料报验
桥架验收规范

桥架验收规范一、金属电缆桥架引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠,且必须符合以下规定:1、金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零干线相连接.2、非镀锌电缆桥架间连接板的跨接铜芯地线,接地线最小允许截面积不小于4mm2。
3、镀锌电缆桥架间连接板的两端不得连接跨接线,但连接板两端不少于个有防松紧螺帽或防松垫圈的连接固定螺栓。
二、电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面有严重划伤等缺陷。
三、电缆桥架安装应符合以下规定:1、直线段钢制电缆桥架长度超过30米、铝合金或玻璃钢制电缆桥架长度超过15米,需加伸缩节;电缆桥架跨越建筑物变形缝处设置补偿装置.2、电缆桥架转弯处的弯曲半径,不小于桥架内电缆最小允许弯曲半径,电缆最小允许弯曲半径见下表.电缆最小允许弯曲半径3、当设计无要求时,电缆桥架水平安装的支架间距为1.5~3米;垂直安装的支架间距不大于2m。
4、桥架与支架间螺栓、桥架连接板螺栓紧固无遗漏,螺母位于桥架外侧;当铝合金桥架与钢支架固定时,有相互间绝缘的防电化腐蚀措施;5、电缆桥架敷设在易燃易爆气体管道或热力管道的下方,当无设计要求时,与管道的最小净距,符合下列规定:与管道的最小净距(m)6、敷设在竖井内和穿越不同防火区桥架,按设计要求位置,有防火隔堵措施;7、支架与预埋件焊接固定时,焊缝饱满;膨胀螺栓固定时,选用螺栓适配,连接紧固,防松零件齐全.四、桥架内电缆敷设应符合下列规定:1、大于45o倾斜敷设的电缆每隔2m处设固定点;电缆出入电缆沟、竖井、建筑物、柜(盘)台处以及管子管口处等做密封处理;2、电缆敷设排列整齐,水平敷设的电缆,首尾两端、转弯两侧及每隔5~10m处固定点;敷设于垂直桥架内的固定点间距,不大于下表规定:电缆固定点的间距(mm)五、电缆的首端、尾端和分支处应设标志牌。
(仅供参考)电缆桥架检验标准

电缆桥架检验标准(总则)编号: 零部件名称 电缆托盘、桥架附件适用范围 通用主要组成部件 电缆托盘:有孔电缆托盘、无孔电缆托盘、组装式电缆托盘、电缆梯架直线段;弯通:水平三通、水平四通、上弯通、下弯通、垂直三通、垂直四通、变径直通;桥架附件:连接板、调高(宽)片、电缆隔板、电缆卡、盖板等。
包装方式 低密度聚乙烯(LDPE)薄膜或气泡沫防护包装标识注明:供应商名称、产品名称、规格、生产日期、订单号检验依据标准QJS/RK 03.00/14.002-2014关键特性 1、焊接质量2、外形尺寸3、表面质量4、保护电路连续性5、承载性备注 保护电路连续性检验及承载性检验项目因专业设备要求不作为常规检验项目,作为型式试验的重要项目进行检验。
拟制/日期审核/日期批准/日期变更标记 变更申请单号 检验员确认/日期电缆桥架检验标准编号: 操作步骤 检验项目 检测设备 详细操作方法及内容 标准要求、注意事项 备注第1步 资料审查供应商需提供资料:1、《供应商自检报告》; a、《供应商自检报告》应包括本检验标准的5-13、15、16项内容。
第2步 标准确认 标准齐套性:2、是否有该型号的受控图纸(带图加工);3、是否有检验标准,标准是否为最新版本;b、图纸受控版本;c、检验标准为受控、最新版本;d、受控图纸、检验标准,缺一项时反馈SQE。
第3步 抽样方案4、抽样方案:抽检(表面质量、焊接质量、结构尺寸);抽样方案:一般检验水平Ⅱ; 抽样方案按照《外购件质量管理规定》第4步 包装 目测 5、核对产品外包装上是否贴有物料标识;标识信息是否与送货单上的规格、物料号相同,并确认标识格式是否符合公司规定;6、应有避免强烈碰撞和避免直接淋雨、雪的措施,裸件运输时桥架之间的空间应有相应的衬垫物;e、如标识信息与送检信息不符,则判定为不合格并反馈采购经理。
f、如标识格式不符公司规定,则判定不合格并反馈采购经理。
g、如外包装不合格,则需根据外包装不合格严重性、物料所需储存时间、物料安装地点,物料是否需要转储等信息,反馈SQE判定。
电缆桥架安装和桥内电缆敷设工序质量报验

三层
子分部工程名称
电气照明子分部
项目经理
杨阳
施工单位
南京伟赫建筑安装工程有限公司
分包项目经理
分包单位
专业工长
施工执行标准名称及编号
建筑电气工程施工质量验收规范GB50303-2002
施工班组长
严袁
序号
GB50303-2002的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
金属电缆桥架、支架和引入、引出的金属导管的接地或接零
2电缆桥架转弯处的弯曲半径,不小于桥架内电缆最小允许弯曲半径,电缆最小允许弯曲半径见表12.2.1-1;
3电缆桥架水平安装的支架间距为( 2)m;垂直安装的支架间距不大于2m。
4桥架及支架间螺栓、桥架连接板螺栓固定紧固无遗漏,螺母位于桥架外侧;当铝合金桥架与钢支架固定时,有相互间绝缘的防电化腐化措施。
7支架与预埋件焊接固定,焊接饱满,用膨胀螺栓固定的支架,选用螺栓适配,连接紧固,防松零件齐全。
2
桥架内电缆敷设和固定
符合要求
1垂直敷设或大于45°倾斜敷设的电缆均在每个支架上固定;
2交流单芯电缆或分相后的每相电缆固定用的夹具和支架,不形成闭合铁磁回路;
3电缆排列整齐,交叉少;电缆支持点间距为(2)m;
兹报验:
□1地基与基础□2主体结构□3建筑装饰装修
□4建筑屋面□5建筑给水、排水及采暖
□6建筑电气□7智能建筑□8通风与空调
□9电梯□10建筑节能□
子分部/分项/检验批名称:桥架安装和桥架内电缆敷设部位:三层
验收时间:
本次报验内容系第1次报验,本项目经理部已完成自检工作且资料完整,并呈报相应资料。
镀锌桥架检验报告

镀锌桥架检验报告1. 引言本报告旨在对镀锌桥架进行全面的检验和评估,以确保其符合相关的质量标准和要求。
镀锌桥架作为一种常用的电缆支撑结构,在各类建设项目中得到广泛应用。
通过对镀锌桥架的检验,可以有效地提高其使用寿命和安全性,保证电缆布线的质量和可靠性。
2. 检验目的本次检验的主要目的是评估镀锌桥架的质量和可靠性,以确保其满足以下要求:•符合国家相关标准和规范的技术要求;•具有足够的承重能力,能够支撑所安装的电缆和设备;•表面镀锌层均匀、完整,无麻点、剥落等缺陷;•连接件之间的连接牢固可靠;•可以有效地进行防腐、防水、防腐蚀处理。
3. 检验方法和过程本次检验采用以下方法和过程进行:3.1 外观检查首先对镀锌桥架的外观进行检查,包括以下方面:•镀锌层:检查镀锌层的厚度、均匀性和完整性;•表面缺陷:检查是否存在麻点、剥落、锈蚀等缺陷;•尺寸:检查桥架的尺寸、直线度和平整度是否符合要求;•连接件:检查连接件是否紧固、无松动现象。
3.2 力学性能测试对镀锌桥架的力学性能进行测试,包括以下项目:•承载能力:通过载荷试验评估桥架的承载能力,确保其能够承受预期荷载;•弯曲性能:测试桥架在一定负荷下的弯曲变形情况,评估其弯曲性能和刚度。
3.3 防腐、防水性能检测通过对镀锌桥架的防腐、防水性能进行检测,以确保其能够在恶劣环境下长期使用。
4. 检验结果与评估根据以上检验方法和过程,对镀锌桥架进行全面检验和评估。
检验结果如下:•外观检查结果:镀锌层均匀、完整,无表面缺陷;尺寸和连接件均符合要求。
•力学性能测试结果:承载能力满足设计要求;弯曲性能良好,刚度适中。
•防腐、防水性能检测结果:经过防腐、防水处理后,桥架具有较好的防腐、防水性能。
综上所述,根据本次检验的结果,可以得出镀锌桥架质量良好、符合要求的结论。
5. 推荐措施基于本次检验的结果和评估,提出以下推荐措施:•定期检查和维护:对安装的镀锌桥架进行定期检查,及时发现和处理可能存在的问题;•增强防腐性能:在实际使用中,可根据环境的特点和要求,采取适当的防腐措施,延长镀锌桥架的使用寿命;•注意安全操作:在安装和使用镀锌桥架时,应注意操作规范,确保安全使用。

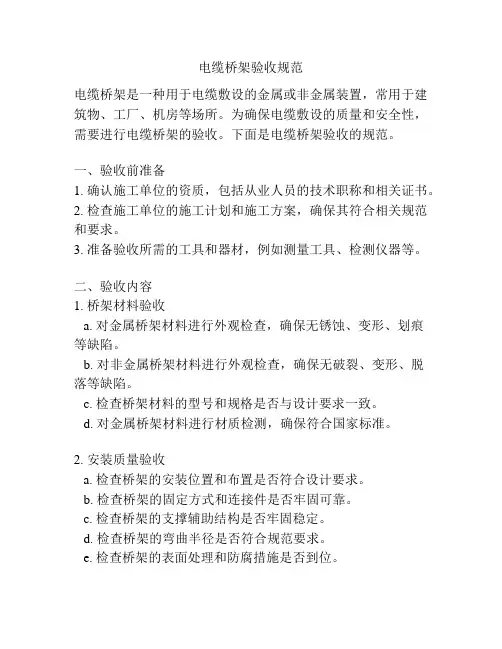

电缆桥架验收规范

电缆桥架验收规范电缆桥架是一种用于电缆敷设的金属或非金属装置,常用于建筑物、工厂、机房等场所。
为确保电缆敷设的质量和安全性,需要进行电缆桥架的验收。
下面是电缆桥架验收的规范。
一、验收前准备1. 确认施工单位的资质,包括从业人员的技术职称和相关证书。
2. 检查施工单位的施工计划和施工方案,确保其符合相关规范和要求。
3. 准备验收所需的工具和器材,例如测量工具、检测仪器等。
二、验收内容1. 桥架材料验收a. 对金属桥架材料进行外观检查,确保无锈蚀、变形、划痕等缺陷。
b. 对非金属桥架材料进行外观检查,确保无破裂、变形、脱落等缺陷。
c. 检查桥架材料的型号和规格是否与设计要求一致。
d. 对金属桥架材料进行材质检测,确保符合国家标准。
2. 安装质量验收a. 检查桥架的安装位置和布置是否符合设计要求。
b. 检查桥架的固定方式和连接件是否牢固可靠。
c. 检查桥架的支撑辅助结构是否牢固稳定。
d. 检查桥架的弯曲半径是否符合规范要求。
e. 检查桥架的表面处理和防腐措施是否到位。
3. 电缆敷设验收a. 检查电缆敷设的线路、颜色和标识是否与设计要求一致。
b. 检查电缆的敷设方式和布线是否符合规范要求。
c. 检查电缆的弯曲半径是否符合规范要求。
d. 检查电缆的固定方式和卡夹是否牢固可靠。
e. 检查电缆的接地和绝缘措施是否到位。
4. 安全性能验收a. 检查桥架的承重能力是否符合设计要求。
b. 检查桥架的防火性能是否符合规范要求。
c. 检查桥架的电磁兼容性能是否符合规范要求。
d. 检查桥架的防护性能是否符合规范要求。
三、验收记录1. 对于合格项,应做好验收记录,包括安装日期、检查人员和检查结果等信息。
2. 对于不合格项,应提出整改要求,并要求施工单位在一定期限内完成整改。
3. 对于未完成整改或整改结果不合格的情况,应暂停验收并重新安排验收时间。
四、验收后工作1. 完成验收报告,包括桥架的设计、安装、敷设等信息,并对验收结果进行评估。
电缆桥架验收标准完整

电缆桥架验收标准1 .检验程序及检测方法1)外观:桥架镀、涂表面应符合下表规定,检测方法一一目测法2)外形:两对边应平行,两侧边对底边应垂直,断面形状应端正,无弯曲、扭曲、裂纹、边沿毛刺等缺陷。
3)汇线槽应光滑、平整、无损伤电缆绝缘,凸起和尖角目测法2. 表面处理桥架表面应根据工作环境的要求进行镀、涂防护处理,各种防护层的厚度和附着力应符合下表的规定注:1、镀锌+喷涂或喷漆时,其中电镀锌厚度》卩m,以测得的总厚度判定;2、电镀锌其平面最薄处的厚度不应低于表中规定的80%且不应超过20%勺测试点。
1)厚度热镀锌桥架主体对1.5~3mm厚度,最小平均厚度》55am,最小局部厚度45am > 3mm厚度70am局部55am检测标准:GB/T13912-92检测方法:用磁性测厚仪检测。
2)电镀锌或锌镍合金桥架主体》12 am3)喷涂或喷漆桥架主体》50 am检测方法按GB1764磁性测厚仪4)附着力一一镀涂层对底材的粘合牢度热镀锌按标准试验应不脱落5)电镀锌和锌合金按标准试验应不脱落6)喷涂或喷漆不低于GB1720中的3级,检验用附着力测定仪。
3. 光泽度防护处理的表面光泽应不低于 60%。
检测方法:按GB1743油膜光泽度测定法,用光泽度仪测量数字直接显示。
4. 耐盐雾性表面防护层应具有下表中规定的 3级耐盐雾性。
5.制造精度1)桥架的长度极限偏差当长度w 2米时,极限偏差为土 2mm,当长度> 2mm时,极限偏差土 4mm2)桥架的宽度极限偏差当宽度〉400mm时,极限偏差为土 4mm,当宽度w400mm时,极限偏差为土 3mm说明:盖板取正偏差,槽底宽取负偏差3)桥架表面平面度允差热镀锌防护处理平面度允差每米不大于 8mm电镀锌和喷漆,防护处理平面度允差每米不大于 4mm4)托臂自由状态时垂直高度允差为上翘 1/1005)其它尺寸公差按GB1804-V (标准中最粗级)7 •接地喷涂桥架应有良好的接地,桥架用连接板连接时,任一未喷涂点与接地端子间的连接电阻不大于0.1欧姆。
电缆桥架安装和桥内电缆敷设工序质量报验

3 镀锌电缆桥间连接的两端不跨接接地线,但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
2
电缆敷设检查
符合要求
电缆没有绞拧、铠装压扁、护层断裂和外表严重划伤等缺陷。
一 般 项 目
1
电缆桥架检查
符合要求
1 直线段钢制电缆桥架长度为超过30m、铝合金或玻璃钢制电缆桥架长度超过15m设有伸缩节;电缆桥架跨越建筑物变形缝处设置补偿装置;
监理(建立)单位验收记录
主 控 项 目
1
金属电缆桥架、支架和引入、引出的金属导管的接地或接零
符合要求
金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地〔PE〕或接零〔PEN〕可靠。
1 金属电缆桥架及其支架全长应不少于2处与接地〔PE〕或接零〔PEN〕干线相连接;
2 非镀锌电缆桥间连接板的两端跨接铜芯接地线,接地线最小允许截面积不小于4平方毫米;
3 电缆排列整齐,穿插少;电缆支持点间距为(2)m;
4 电缆与管道的最小净距为(0.3)m,符合标准GB50303的规定:且敷设在易燃易爆气体管道和热力管道的下方;
5 敷设电缆的电缆沟和竖井,按设计要求位置,有相应的防火隔墙措施。
3
电缆的首端、末端和分支处的标志牌
符合要求
在电缆的首端、末端和分支处应设标志牌。
□ 可进展后续施工。
□ 核验未通过,不得进入下道工序施工,整改后再报。
工程监理机构(章):
专业监理工程师:日期:
注:1、未经工程监理机构验收通过,承包单位不得进入下道工序施工。
2、承包单位工程经理部应提早提出本报验单,并给予配合。
电缆桥架验收标准

电缆支架(桥架)制作及安装质量验收记录编号:
填表说明:
1.本表用于检验批的质量验收,检验批的划分应符合验收范围表的规定。
2.编号由15位数字组成,自左向右分别为单位工程、子单位工程、分部工程、子分部工程、分项工程、检验批序号和流水号组成,流水号3位,其它2位。
3.“检查记录”由项目部质检员在检验批验收时根据检查情况按实填写。
4.“检查结果”由专业监理工程师在检验批验收时根据检查情况手工填写“合格”或“不合格”。
5.“验收结论”由监理工程师根据主控项目及一般项目的检查验收情况,填写“验收合格”或“验收不合格”。
验收不合格的检验批,监理项目部应签发检查整改通知单,施工项目部组织整改或返工处理后应重新进行验收,并在备注中予以记录。
6.有关验收内容如在表中的检查项目中未包含,应在备注栏进行说明。
桥架检验报告

桥架检-验-报-告————————————————————————————————作者: ————————————————————————————————日期:检验报告项目名称: 新峪矿产品名称:配电箱型号:XL-21检验别类: 出厂检验出厂日期:2013年5月汾西矿务局工贸总公司成套设备厂汾西矿务局工贸总公司成套设备厂电缆桥架出厂检验报告工程名称:建安公司(河东矿选煤厂) 生产编号:012-06-23产品名称热镀锌电缆桥架检验数量祥见清单规格型号祥见清单检验方式全检抽检检验日期检验项目标准规定检验方式检验结果外观热镀桥架表面应均匀,无毛刺,伤痕等缺陷.桥架平面度允差每平方米≤8mm.防护层≥60um。
目测涂层测厚度仪电镀锌桥架表面应均匀,光亮,无起皱气泡等缺陷.桥架平面度允差每平方米≤4mm.防护层≥12um。
目测涂层测厚度仪直尺塞尺喷防火塑桥架表面应均匀,平整,光亮,无起皱气泡等缺陷.桥架平面度允差每平方米≤4mm.防护层≥55um。
目测涂层测厚度仪直尺塞尺长宽高桥架长度≥2米,极限偏差≥±4㎜桥架宽高,极限偏差±2㎜其余尺寸公差按GB1804-V.圈尺托臂自由状态时垂直度允差1%.上翘角尺接地装置喷涂桥架必须有良好的接地装置并有接地螺栓和接地标志,接地螺栓M8目测保护电路连续性桥架用连接板连接时任一未喷涂点与接地端子间的连接电阻<0.1欧姆。
双臂电桥检验结论该批产品检验合格,准予出厂。
汾西矿务局工贸总公司成套设备厂(检验专用章)产品检验员:2012年06月23 日审核: 2012年月日质保书№:2012-06本公司生产的热镀锌桥架及配件产品,严格按照ISO9001:2000质量管理体系的要求。
对产品从设计、原材料采购、生产、检测等各个环节进行全流程质量管理。
产品质量符合国家电气产品标准及BS4678标准。
质保期为贰年。
汾西矿务局工贸总公司成套设备厂质检部晋星XQJ- C电缆桥架合格证规格型号200*100 数量出厂日检验员2012-06-23期传电话真汾西矿务局工贸总公司成套设备厂晋星XQJ-C电缆桥架合格证数规格型号300*150量检验员出厂日期2012-06-23电话传真汾西矿务局工贸总公司成套设备厂晋星XQJ-C 电缆桥架合格证规格型号400*150数量检验员出厂日期2012-06-23传电话真汾西矿务局工贸总公司成套设备厂晋星XQJ-C电缆桥架合格证数规格型号量出厂日2012-06-23检验员期传电话真汾西矿务局工贸总公司成套设备厂晋星XQJ- C 电缆桥架合格证数规格型号量检验员出厂日期2012-06-23电话传真汾西矿务局工贸总公司成套设备厂晋星XQJ-C电缆桥架合格证规格型号数量出厂日检验员2012-06-23期传电话真汾西矿务局工贸总公司成套设备厂晋星XQJ-C 电缆桥架合格证数规格型号量检验员出厂日期2012-06-23传电话真汾西矿务局工贸总公司成套设备厂晋星XQJ- C 电缆桥架合格证数规格型号量检验员出厂日期2012-06-23传电话真汾西矿务局工贸总公司成套设备厂晋星低压配电箱(柜)合格证规格型号GGD-4LV 出厂编号检验员出厂日期2013-02-06传电话真汾西矿务局工贸总公司成套设备厂晋星低压配电箱(柜)合格证出厂编规格型号GGD-5LV号出厂日2013-02-06 检验员期传电话真汾西矿务局工贸总公司成套设备厂晋星低压配电箱(柜)合格证出厂编规格型号GGD-6LV号检验员出厂日期2013-02-06传电话真汾西矿务局工贸总公司成套设备厂晋星低压配电箱(柜)合格证出厂编规格型号GGD-7LV号出厂日2013-02-06 检验员期传电话真汾西矿务局工贸总公司成套设备厂低压配电箱(柜)合格证规格型号GGD3 出厂编号出厂日检验员2014-10-10期电话传真山西汾矿成套设备有限公司低压配电箱(柜)合格证出厂编规格型号号检验员出厂日期传电话真山西汾矿成套设备有限公司低压配电箱(柜)合格证规格型号出厂编号出厂日检验员期传电话真山西汾矿成套设备有限公司低压配电箱(柜)合格证规格型号出厂编号出厂日检验员期电话传真山西汾矿成套设备有限公司。
桥架材料报验

年月日
专业技术负责人
质检员
专业工长
材料员
专业工程名称
建筑电气
序
号
原材料、构
配件名称
规格
型号
进场
检验项目
复检项目
备
注
数量
(米)
时间
生产
厂家
出厂
合格
证号
性能
检测
报告
外观
质量
尺寸
复试
报告
检验
结果
1
电缆桥架
150×100×200
260
10.04.21
见附件
Байду номын сангаас见附件
见附件
见附件
见附件
见附件
检验结论:
经检查,符合设计及施工规范要求
会
签
栏
建设(监理)单位(签章)
工程名称太原邮件处理场地扩建工程专业工程名称建筑电气原材料构配件名称规格型号进场检验项目复检项目出厂合格性能检测报告外观质量尺寸复试报告检验结果电缆桥架150100200260100421见附件见附件见附件见附件见附件见附件检验结论
工程材料/构配件/设备报审表
单位名称:太原邮件处理场地扩建工程编号:
项目经理:
日期:2010年4月21日
审查意见:
经检查上述工程材料/构配件/设备,符合/不符合设计文件和规范的要求,准许/
不准许进场,同意/不同意使用于拟定部位。
项目监理机构:
总/专业监理工程师(章):
日期:年月日
原材料、构配件进场检验记录
检验日期:2010年4月21日编号:
工程名称
太原邮件处理场地扩建工程
致:山西建同建设工程监理有限公司(监理单位)
电缆桥架材料验收标准

电缆桥架材料验收标准
一.目的
为了规范电缆桥架的质量验收,形成验收标准,为公司材料质量验收提供依据,保证供货商提供的电缆桥架质量合格可靠,能满足生产需要。
二.适用范围
本检验标准适用于公司所有到货电缆桥架的质量检验使用。
三.检验标准
1.进厂初验标准规范
1.1电器元件进厂应附有产品合格证、使用说明书及装箱单、对已发放生产许可证的电气元件合格证或铭牌上是否有产许可证号或标志
1.2 铭牌上数据的标注应完整、正确
1.3 查验合格证;
1.4外观检查:部件齐全,表面光滑、不变形;钢制桥架涂层完整,无锈蚀;玻璃钢
1.5制桥架色泽均匀,无破损碎裂;铝合金桥架涂层完整,无扭曲变形,不压扁,表面不划伤
2.质保期内使用技术参数验收标准规范
2.1主要设备、材料、成品和半成品进场检验结论应有记录,确认符合本规范规定,才能在施工中应用。
2.2因有异议送有资质试验室进行抽样检测,试验室应出具检测报告,确认符合本规范和相关技术标准规定,才能在施工中应用。
2.3依法定程序批准进入市场的新电气设备、器具和材料进场验收,除符合本规范规定外,尚应提供安装、使用、维修和试验要求等技术文件。
2.4进口电气设备、器具和材料进场验收,除符合本规范规定外,尚应提供商检证明和中文的质量合格证明文件、规格、型号、性能检测报告以及中文的安装、使用、维修和试验要求等技术文件。
Welcome To Download !!!
欢迎您的下载,资料仅供参考!。
电缆桥架检验报告

250
合格
钢板厚度mm
$1.5
2.0
合格
长度m
—
V
焊接件质量要求
焊接表面应均匀,不得有漏焊、 裂纹、夹渣、烧穿等缺陷
V
合格
表面防 护层技 术要求
附着力
锌层不应该有削离、起皮凸起等 现象
V
合格
均匀性
其表面最薄镀层厚ቤተ መጻሕፍቲ ባይዱ,不得低于 允许厚度的80%,其不应超过20%的测试点
合格
外观
镀层表面应光滑、均匀、致密不 得起皮、气泡花斑局部未镀,伤 痕等缺陷
应采用冷轧钢板制作,并应符合GB/T700-1988中Q235A钢,和GB/T11253中的有关规定
V
合格
材料
螺栓、螺母、 平垫、弹垫及 半圆头方颈螺 栓
应分别符号GB/T5780、
GB/T6170. GB/T97.1、GB/T93和GB/T12的规定
V
合格
常用规
宽度B,mm
400
400
合格
疋
高度H, mm
合格
保护电路 连续性
五接点处连 接电阻,mG/m
W5
0.5
合格
检验:
备注:表示符合技术要求,“••”表示未检或不作判定
日期2010-9-
河北开利机电设备有限公司
电缆桥架检验记录
编号:0801341
QR82.4-0.4
工程名称:张家口桥西供热公司
产品名称:电缆桥架
产品型号:
日期:2010-9-
出厂编号:
检验项目及内容
技术要求
检验结果
判定
防护等级:
无孔托盘的整体防护等级应不 低于IP30,户外不低于IP33
电缆桥架验收要求

电缆桥架验收要求电缆桥架的连接件和附件质量应符合现行的有关技术标准(可草考CECS31-2006 钢制电缆桥架工程设计规范),桥架的规格﹑色标﹑支吊跨距﹑防腐要求应符合设计要求,并满足十余年要求。
电缆桥架架设应满足防盗,防腐﹑防火﹑防水﹑放热等相关要求,同时也应考虑桥架﹑桥架内电缆敷设施工、运行维护要求。
1.电缆桥架设置在专用电缆通道上(内),运行维护要求同地下管沟电缆通道。
所有桥架巡视、检修、维护通道应开放,不应遮盖阻挡。
2.电缆桥架应单层敷设,并应根据电缆的价格、数量、电缆在桥架内所占的容积率以及预留备用空间来设计电缆桥架的尺寸。
通长电缆在桥架内所占的容积率不应超过桥架整体容积率的50%,以满足电缆安全运行的要求。
预留备用空间不应小于桥架内电缆所占空间的20%。
3.电缆桥架均应采用不锈钢(302及以上),桥架宽度宜控制在200~800mm之间,对无法满足要求的桥架应得到相应设计单位及运行单位的确认。
其厚度为桥架宽度为400~800mm的应为2.0mm,,小于400mm应为1.5mm,小于800mm的为2.5mm。
4.当直线段经书桥架超过30m时,应留有不小于20mm的伸缩缝,其连接应采用伸缩连接板,电缆桥架跨越建筑物伸缩缝处应设置伸缩缝。
5.电缆桥架的所有指甲均采用热镀锌材料,且安装应牢固,应满足敷设电缆后的强度及荷重的要求。
水平桥架的吊架、垂直竖井内的支架密度不宜过大,应考虑强度和荷重要求,一般为1500mm;垂直桥架内应设置固定电缆的支架,支架之间距离不应大于1500mm,且配置足够的电缆固定卡具。
垂直桥架内还应设置防火封堵的支撑横档,数量为每楼层设置一个,位置距离地面150~200mm。
6.电缆桥架的转外处的转弯半径,不应小于桥架电缆最小允许转弯半径的最大值。
7.电缆桥架全长及金属构件均应良好接地,接地点应有明确的接地符号标识,一般不宜少于2个,桥架伸缩缝连接处应采用软铜线连接;在有些特殊场合应考虑软铜线的防盗措施。
钢制镀锌桥架出厂检验报告

钢制镀锌桥架出厂检验报告
采购前注意:
我们在购买电缆桥架时,我们根本不清楚电缆桥架是否质量达标,符合电缆桥架国家标准,所以我们必须向供应商索取该规格产品的检验报告,合格证正规电缆桥架厂家都会提供的,所以别担心供应商不会给你,如果供应商没有该产品证明,拒绝与该供应商合作。
以下是镀锌电缆桥架检验报告图集:
镀锌电缆桥架产品出厂合格证
注:检验报告注明送检单位,看下是否符合你需采购供应商名称相同,检验根据《钢制电缆桥架工程设计规范》检测。
注:检验报告结果会分别注明出该桥架的安全质量性是否达标,壁厚是否达标,荷载能力,镀锌层厚,表面处理,锌层附着力等。
电缆桥架验收标准 完整之欧阳治创编

电缆桥架验收标准1.检验程序及检测方法1)外观:桥架镀、涂表面应符合下表规定,检测方法――目测法。
断面形状应端正,无弯曲、扭曲、裂纹、边沿毛刺等缺陷。
3)汇线槽应光滑、平整、无损伤电缆绝缘,凸起和尖角目测法2.表面处理桥架表面应根据工作环境的要求进行镀、涂防护处理,各种防护层的厚度和附着力应符合下表的规定。
均厚度≥55am,最小局部厚度45am >3mm厚度70am 局部55am检测标准:GB/T1391292检测方法:用磁性测厚仪检测。
2)电镀锌或锌镍合金桥架主体≥12 am3)喷涂或喷漆桥架主体≥50 am检测方法按GB1764 磁性测厚仪4)附着力——镀涂层对底材的粘合牢度热镀锌按标准试验应不脱落5)电镀锌和锌合金按标准试验应不脱落6)喷涂或喷漆不低于GB1720中的3级,检验用附着力测定仪。
3.光泽度防护处理的表面光泽应不低于60%。
检测方法:按GB1743,油膜光泽度测定法,用光泽度仪测量数字直接显示。
4.耐盐雾性表面防护层应具有下表中规定的3级耐盐雾性。
1)桥架的长度极限偏差当长度≤2米时,极限偏差为±2mm,当长度>2mm时,极限偏差±4mm2)桥架的宽度极限偏差当宽度>400mm时,极限偏差为±4mm,当宽度≤400mm时,极限偏差为±3mm说明:盖板取正偏差,槽底宽取负偏差3)桥架表面平面度允差热镀锌防护处理平面度允差每米不大于8mm电镀锌和喷漆,防护处理平面度允差每米不大于4mm4)托臂自由状态时垂直高度允差为上翘1/100 5)其它尺寸公差按GB1804V (标准中最粗级)7.接地喷涂桥架应有良好的接地,桥架用连接板连接时,任一未喷涂点与接地端子间的连接电阻不大于0.1欧姆。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
致:湖南和天工程管理有限公司:
我方于2013年月日进场的工程材料/构配件/设备数量如下(见附件)。现将质量证明文件及自检结果报上,拟用于下述部位:
中央空调水系统安装
,
请予以审核。
附件:1.数量清单:见进场验收记录
2.质量证明文件:产品合格证,检验报告
序号
产品名称
生产厂家
规格型号
单位
进场
数量
有无质量证明书
外观质量是否合格
是否抽样送检
施工单位验收人
旁站监督人
1
电缆桥架
米
有
合格
2
电缆桥架
米
有
合格
3
4
注:质量说明书系指该批产品出厂前的质量检验报告;外观质量系指国家监理(建设)项目部(章)
标准规定该产品的外观质量;是否抽样送检是指按国家规定,需进行
节物理力学等安全、功能性检(试)验的产品是否抽样送检。年月日
3.自检结果:经自检,合格
项目经理:
施工单位(章)
2013年月日
审查意见:
经检查上述工程材料/构配件/设备,符合/不符合设计文件和规范的要求,准许/不准许进场,同意/不同意使用于拟定部位。
总/专业监理工程师:
监理项目部(章)
年月日
建筑安装材料、设备及
配件产品进场验收记录
工程名称:吉首武陵财富中心中央空调设备安装工程2013年月日共1页第1页
