充电(Charge)测量原理

采用比单节电池最高充电电压高0.2V的开路电压测试，比如，对于单节锂电池，采用4.4V电压启动充电，对电池无损伤。采用设定电池容量的0.5C电流大小充电，如果能够流入0.5C 大小的电流，则判断电池充电正常。误判可能：

电池容量设置过大，因为充电电流过大，导致电池电压升高，达不到应有充电电流，误判为不能充电。电池本身电压过高，如电池自身电压超过4.2V，则在充电时，有可能过充保护，导致不能充电，或者不能输入足够的充电电流导致误判。
放电(Discharge)测试原理

对电池施加采用逐渐增大的负载电流，当电流达到0.5C的，保持稳定，测量此时电池电压，如电压相对于空载电压的下降在规定范围(detV_MAX)之内，则认为放电测试OK。其实质是测量电池在规定负载(0.5C)下的放电电压下降开路电压(VOL)和负载电压(V-L)交替显示。误判可能：
电池内阻(IMP)的测试原理

采用1KHz纯正弦波电流测量采用小电流（<10mA）对电池无损伤，对电池参数影响小采用激励源（P+/P-）和检测端（R+/R-）分开，形成四线制测量内阻，提高精确度。采用锁相放大器电路，有效消除干扰，内阻读数稳定可靠。如采用单测试针接触测试，则测试针本身内阻和接触电阻不可忽略不计，带来较大测试误差

影响判断因素

放电，过电流，短路测试的实际电压电流波形

右为电池电压波形第一次下降为过电流保护动作第二次下降为短路保护动作

右为电池放电电流波形依次为负载放电，过电流测试，短路测试波形

电池测试仪器使用方法说明书

电池测试仪器使用方法说明书一. 介绍电池测试仪器是一种用于测量电池性能和容量的设备。

它可以通过分析电池的输出电流、电压和电阻等参数，来评估电池的质量和寿命。

本文将详细介绍电池测试仪器的使用方法。

二. 检查设备1. 外观检查：首先检查设备的外观是否完好。

确保仪器没有明显的损坏或碰撞痕迹。

2. 电源连接：将电池测试仪器连接到稳定的电源，确保设备能够正常启动和工作。

3. 电缆连接：将测试仪器的测试电缆连接到正确的测试接口，确保电缆连接牢固，不松动。

三. 准备测试电池1. 选择电池：根据需要测试的电池类型，选择适合的测试模式。

常见的电池类型包括铅酸电池、锂离子电池、镍氢电池等。

2. 清洁电池：使用干净的布或纸巾清洁电池表面，确保没有灰尘或脏污。

四. 进行测试1. 连接电池：将待测试的电池正确地连接到测试仪器上。

根据电池的正负极，将测试电缆连接到电池的相应极端。

2. 设置参数：根据电池测试仪器的操作界面，设置输入测试的相关参数，如电流范围、电压范围和测试时长等。

3. 启动测试：确认参数设置无误后，启动测试仪器，开始进行电池测试。

测试仪器将会自动记录测试数据。

4. 测试结果：待测试完成后，测试仪器将会显示出电池的测试结果，包括电流、电压、电阻和容量等信息。

五. 结束测试1. 断开连接：测试完成后，先将电池测试仪器断开电池，再将测试电缆从测试仪器上拔出。

2. 关机：关闭电池测试仪器的电源，并确保设备处于安全状态。

3. 整理设备：清理并整理测试仪器及相关配件，放置在干燥、通风的环境中，以便下次使用。

六. 注意事项1. 安全操作：在操作过程中，要注意电池测试仪器的使用安全，避免电击和其他意外伤害。

2. 参数设置：在进行测试前，要确保测试仪器的参数设置正确，以获得准确的测试结果。

3. 电池兼容性：在选择测试设备时，要注意设备是否与待测试的电池兼容，避免因电压或电流不匹配而损坏设备或电池。

4. 保养维护：定期检查和维护电池测试仪器，确保设备的正常运行和准确测试。

综合测试仪器操作指导书

3 Pack Cap： 500mAh选择电池容量
4 Charge: Yes 是否进行放电测试
5 Discharge: Yes 是否进行充电测试
6 Over current：Yes 是否进行电流测试
7 ID1 ： NO 是否进行识别电阻R1测试
8 ID2 ： NO 是否进行识别电阻R2测试
9 Vol-Min: 3.00V 设置电压下限值
泰斯电池综合测试仪作业指导书
编写人：日期：
审核人：日期：
批准人：日期：
文件修改记录
日期
修订状态
修订内容摘要
修改人
审核人
批准人
文件发放范围
□总经办□PMC部□财务部
□销售部□品管部□生产部
□技术研发部□行政人事部
受控印栏
非受控印栏
作废印栏
1.0目的
规定操作行为，指导正确的操作方法，防止工伤事故的发生，保证设备的正常运转，
10 Vol-Max:4.20V 设置电压上限值
11 IMP- Min ：50mΩ设置内阻下限值
12 IMP-Max ：160mΩ设置内阻上限值
13 OVC- Min ：2.0A 设置过电流保护下限
14 OVC -Max ：6.0A 设置过电流保护上限
15 R1-Min: 8.0KΩ设置识别电阻R1下限
1 TEST Fail : Vol LOW 表示电压低
2 TEST Fail : Vol HIGH 表示电压高
3 TEST Fail : IMP LOW 表示内阻低
4 TEST Fail : IMP HIGH表示内阻高
5TEST Fail : CHARGE ERR 表示充电故障

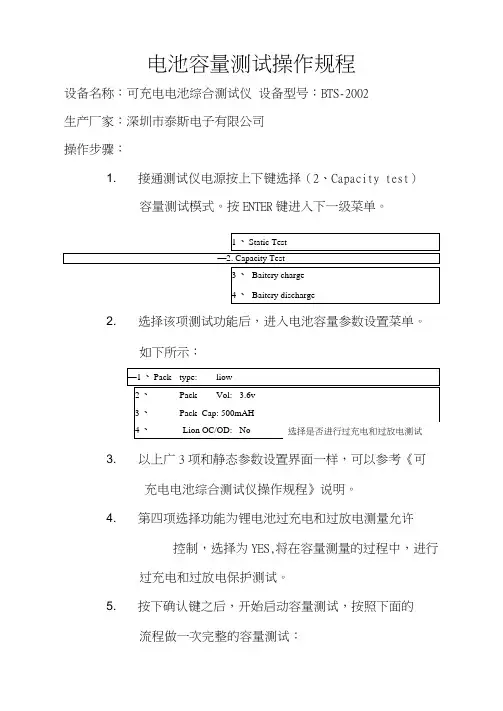

电池容量测试操作规程

电池容量测试操作规程设备名称：可充电电池综合测试仪设备型号：BTS-2002生产厂家：深圳市泰斯电子有限公司操作步骤：1. 接通测试仪电源按上下键选择（2、Capacity test）容量测试模式。

按ENTER键进入下一级菜单。

2. 选择该项测试功能后，进入电池容量参数设置菜单。

如下所示：3. 以上广3项和静态参数设置界面一样，可以参考《可充电电池综合测试仪操作规程》说明。

4. 第四项选择功能为锂电池过充电和过放电测量允许控制，选择为YES,将在容量测量的过程中，进行过充电和过放电保护测试。

5. 按下确认键之后，开始启动容量测试，按照下面的流程做一次完整的容量测试：充电到电池完全充满一＞过充电测试一►搁置100秒一►完整放电T 过放电测试 f 吉束在充电过程中，累计充电电量，在放电过程屮，累计放电电量，在放电完全结朿Z 后，所显示的放电电量即为电池在此工作模式下的电池容量。

第一项 Lion ，表示当前设置的电池类型为锂电池第二项 CV,表示当前是恒定电压 CC,表示恒定电流 TC,表示涓流电流，小电流模式（默认是0.1C ） 0C,过放电测试第三项 CHARGE, 充电状态 DISCHR, 放电状态 WAIT-34 表示搁置状态，目前还剩余34秒，倒计时显示。

第四项 RUN, 运行模式 PAUSE, 暂停模式 ERROR, 当前运行出错 COMP, 所选择功能完成第五项 RUN TIME :00:03:17 运行时间，表示当前测试过程已经持续多少时间第六项 V 二3. 92V 表示当前电池的电压，如显示为+/-符号，指示电池接反。

第七项1=0. 468A 表示当前电池的电流。

第八项如当前在充电模式，显示CHARGE CAP: 26mAH ，表示当前已经充入电池的能量为26mAHo ⑤. ① ② ③ ④ ⑦如当前在放电模式，显示DISCHR CAP:1234mAH，表示为电池放出能量为1234mAHo如果在测试完成状态，其设置了过充电和过放电测试，则可以按一下左键或者右键，可以在这里显示过充电和过放电保护电压。

电池综合测试仪操作指导书

电池综合测试仪操作指导书一、引言：电池综合测试仪是一种用于对各种类型电池进行检测和测量的设备。

本指导书旨在为用户提供电池综合测试仪的操作指导和维护说明，以保证设备的正常运行和延长设备的使用寿命。

二、设备概述：1. 设备外观：电池综合测试仪整机由金属外壳、操作面板、显示屏、连接端口等组成。

外观坚固美观，便于操作。

2. 主要功能：该设备具有电池充放电测试、内阻测试、容量测试、循环测试等多种功能，能够满足不同类型电池的测试需求。

三、操作步骤：1. 准备工作：a. 将电池综合测试仪放置在平稳的工作台面上，并连接设备电源。

b. 检查设备连接端口和电源线是否连接稳固，确保设备和电源供应正常。

c. 准备待测的电池，并确保其电量剩余充足。

2. 开机与设置：a. 按下设备的电源开关，待设备启动完成后，进入主界面。

b. 使用操作面板上的多功能按键，选择设备的测试类型和测试参数。

c. 在显示屏上确认所设置的测试参数，并按下确认键，完成设置。

3. 连接电池：a. 根据电池的连接类型，选择合适的连接线和电池夹，将测试仪与待测电池连接。

b. 确保连接稳固可靠，并避免接触不到位或短路等问题。

4. 进行测试：a. 按下设备上的开始测试按键，设备将开始执行所设置的测试方案。

b. 在测试过程中，可以通过显示屏上的数据及时了解电池的测试结果。

5. 测试结果分析：a. 当测试完成后，设备将自动显示出测试结果。

b. 根据测试结果，对电池的性能进行分析和评估，并根据需要进行数据记录、报告打印等操作。

6. 设备维护：a. 在操作指导书中提供设备维护及保养的详细说明，建议用户定期对设备进行检查和维护，以确保设备的正常运行。

四、注意事项：1. 在连接电池和设备时，务必确保电源已关闭，以避免电流冲击或其他安全隐患。

2. 使用正确的测试参数和测试方法，以确保测试结果的准确性和可靠性。

3. 注意设备的工作环境、温度、湿度等因素，避免长时间暴露在高温或潮湿环境中。

综合测试仪设备操作说明书

综合测试仪设备操作说明书仪器名称综合测试仪功能电气测试文件编号仪器型号厂商版本一、面板介绍：1. POWER ：电源开关2. LCD 显示屏：显示测试画面B HOST 接口：用于拷贝资料4. 蜂鸣器口：用于发出OK 与NG 声响5.功能键：不同显示画面对应不同功能6. 调用测试文件功能键：用于调取测试资料7.MEAS 键：按此键可直接进入测试界面8.SUTEP 键：按此键可直接进入测量设置界面9.SYSTEM 键：系统设置界面 10.数值键：用于向仪器输入数据11.ESC 键：退出功能12.BACKSPACE 键：用于删除输入数值最后一个键 13.CAL 键：可选择对扫描测试开路、短路校准 14.KEYLOCK 键：开、解锁键 15.DC BIAS 键：用于允许和禁止直流偏置输出16.RESET 键：复位键，当变压器扫描测试进行时，按下此键即停止扫描17.TRIGGER 键：触发按键，当仪器触发方式设定为MAN （手动）模式时，按此键可触发仪器测试 18.连接扫描盒前端口：用于仪器连接扫描盒进持扫描测量19.ENTEN 键：用于终止输入数据输入20.光标键：进行光标移动选择所需项目21.机壳接地端：该接线端于仪器机壳相连。

用于保护或屏蔽接地连接22.功能键：复合功能键。

当变压器扫描显示页面，插上U 盘按此键，可选择拷全屏或保存测试数至U 盘；当变压器设置页面，可快速的切换变压器测试页面核准审核制作日期4321567 8 910110 120130140 150 160 170 18192021 22仪器名称综合测试仪功能电气测试文件编号仪器型号厂商版本二、操作说明：1.仪器、扫描盒、治具的连接如下图：23.连接扫描盒前端口：用于扫描盒连接仪器24.扫描盒：由仪器控制其扫描测量 25.脚踏板开关： 26.综合测试治具27.SCANNER ：控制端口，用专用电缆线将扫描盒SCANNER 接口与仪器SCANNER 接口相连接28.专用电缆线：用于仪器与扫描盒的连接 29.电源线：用于接通220V/50HZ 的电压 30.SCANNER 接口：通过SCANNER 接口控制变压器扫描盒2.仪器的开机：接通220V/50HZ 电源后，按下如图“1”电源开关按键后再按MEAS 键进入变压器测试界面。

综合测试仪器操作指导书

Vol-Max:4.20V
设置电压上限值
11
IMP- Min:50mQ
设置内阻下限值
12
IMP-Max:160mQ
设置内阻上限值
13
OVC- Min:2.0A
设置过电流保护下限
14
OVC -Max:6.0A
设置过电流保护上限
15
R1-Mi n:8.0Kq
设置识别电阻R1下限
16
R1- Max:50.0KQ
23
Short Re: Charge
是否进行短路恢复测试
5.2调节上下按钮，使箭头对准
Static Test点按Enter键（1），进入静态测试参数调节。
5.3根据产品工艺要求，点按左右上下移动键（2）分别设置各项参数，其各项内容如下：
1P ack type: Lion
锂电池
NiMH
镍氢电池
NiCD
镍镉电池
SAL
小型铅酸电池
2
PackVOl:3.6V
选择电池电压（3.6V，7.2V等）
泰斯电池综合测试仪作业
/;
指导书
编写人:
日期:
审核人:
日期:
批准人:
日期:
文件修改记录
日期
修订状态
修订内容摘要
修改人
审核人
批准人
文件发放范
总经办
销售部技术研发部
□PM（部
□品管部
□行政人事部
□财务部□Leabharlann 产部受控印栏非受控印栏
作废印栏
1.0目的
