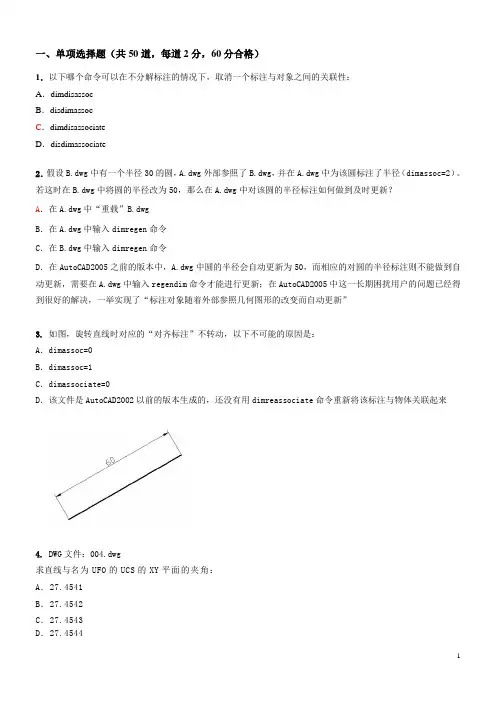

AutoCAD工程师认证考试(单项选择题)解析
一、单项选择题（共50道，每道2分，60分合格）1．以下哪个命令可以在不分解标注的情况下，取消一个标注与对象之间的关联性：A．dimdisassocB．disdimassocC．dimdisassociateD．disdimassociate2．假设B.dwg中有一个半径30的圆，A.dwg外部参照了B.dwg，并在A.dwg中为该圆标注了半径（dimassoc=2）。
若这时在B.dwg中将圆的半径改为50，那么在A.dwg中对该圆的半径标注如何做到及时更新？A．在A.dwg中“重载”B.dwgB．在A.dwg中输入dimregen命令C．在B.dwg中输入dimregen命令D．在AutoCAD2005之前的版本中，A.dwg中圆的半径会自动更新为50，而相应的对圆的半径标注则不能做到自动更新，需要在A.dwg中输入regendim命令才能进行更新；在AutoCAD2005中这一长期困扰用户的问题已经得到很好的解决，一举实现了“标注对象随着外部参照几何图形的改变而自动更新”3.如图，旋转直线时对应的“对齐标注”不转动，以下不可能的原因是：A．dimassoc=0B．dimassoc=1C．dimassociate=0D．该文件是AutoCAD2002以前的版本生成的，还没有用dimreassociate命令重新将该标注与物体关联起来4. DWG文件：004.dwg求直线与名为UFO的UCS的XY平面的夹角：A．27.4541B．27.4542C．27.4543D．27.45445.如图，绘制圆弧时，点M可以通过什么方法，在不添加辅助线的情况下直接捕捉到：A．使用“捕捉自”B．使用“捕捉到最近点”C．使用“临时追踪点”D．使用“极轴追踪”6. DWG文件：006.dwg点O是空间直线与矩形的交点，连接点O与矩形的角点M，求空间直线与OM的夹角：A．29.4662B．29.4663C．29.4664D．29.46657.如图，三维实体的质量为（四个侧面向里倾斜的角度均为∠1:20）：A．97465B．97470C．97475D．97480如图，左图减去右图后的体积为：A．13911.6778B．13911.6777C．13911.6776D．13911.67759. DWG文件：009.dwg如图，给出了圆柱体的主视图，用AB“刀”横着切过去，请问AB“刀”与圆柱体相交平面的面积：A.2563.1611B.2563.1612C.2563.1613D.2563.161410. DWG文件：010.dwg如图，点P到四边形ABCD的距离：A.101.4118B.101.4119C.101.4120D.101.4121将给出圆环的圆环体半径和圆管半径作为直角三角形的两条直角边，求出该直角三角形的周长：A.24.0946B.24.0947C.24.0948D.24.094912. DWG文件：012.dwg橄榄球的圆环体半径和圆管半径分别为：A．-3，6B．-3，6.5C．-3.5，6.5D．-3.5，713. DWG文件：013.dwg图中所指对象的质量为：A.48096.8956B.48096.8957C.48096.8958D.48096.8959图中共有几组三维实体相互碰在了一起：A.12B.14C.16D.1815. 以下哪项不属于“格式刷”可以复制的特性：A.布局中视口的自定义比例B.具有不同宽度的多段线的线宽C.图案填充的线型D.对象的可打印性16.用“格式刷”复制源对象的厚度，其目标对象不可以为：A．属性B．三维多段线C．面域D．文字17. DWG文件：017.dwg删除名为“*A1”、“A2”的组后，图中还有多少对象:A．84B．86C．88D．9018．不能选中已经设定的组，以下哪种原因不可能：A．在“对象编组”对话框中，组的可选择性为否B．不小心按了SHIFT+CTRL+AC．该组为未命名的组，例如*A1、*A2等等D．在“选项”对话框的“选择”选项卡下进行了某种设置19．DWG文件：019.dwg根据如图的已知圆弧，绘制一条弧长等于100的同心圆弧，求点O相对点P的坐标：A．X = -6.2144 Y = 6.2634B．X = -6.2145 Y = 6.2635C．X = -6.2146 Y = 6.2636D．X = -6.2147 Y = 6.263720．DWG文件：020.dwg根据给定的圆弧，绘制一条弧长等于200的同心圆弧，求点O相对点P的坐标：A．X = -61.9497 Y = 62.4381B．X = -61.9498 Y = 62.4382C．X = -61.9499 Y = 62.4383D．X = -61.9491 Y = 62.438421．如图所示三角形ABC的面积：A.451.8608B.451.8609C.451.8610D.451.861122. 根据022.dwg文件，绘制一个圆，圆心在直线AC上，与直线AB相切且过点C，该圆半径为：A.233.5007B.233.5008C.233.5009D.233.5006DI23. DWG 文件：023.dwg将矩形围住的那道墙向DI 方向水平移动200，最简单的方法是： A. 偏移面 B. 拉伸面 C. 移动面D. 将该墙用SL 切下来，做完移动后，再用UNI 并起来24. 对wipeout 命令描述不正确的是：A. 它并没有把在它下面的对象修剪掉，仅仅只是“遮住”了B. 用选择多段线的方式生成光栅图像，仅仅在原对象之上加了一层光栅图像，并没有改变原对象C. 可以改变所生成的光栅图像的透明度D. 用过wipeout 之后，想恢复到没用之前的情况，只能另寻它途，wipeout 不提供删除自己所生成的光栅图像的选项25. DWG 文件：025.dwg一位室内设计师要在一堵弯曲的墙上开三扇门，现将这一设计方案简化如下，要求：矩形的中心点与圆弧的四等分点重合；矩形放置的角度皆为与相应的四等分点相切，AB 连线的角度为： A. 41.1126 B. 41.1127 C. 41.1128D.41.112926．如图所示，粗线区域面积为：A．9921.2414B．9921.2413C．9921.2412D．9921.241127．如图所示，粗线区域周长为：A．333.3875B．333.3876C．333.3877D．333.387828．如图所示，y的长度为：A．60.5339B．60.5338C．60.5337D．60.533629．如图所示，粗线区域面积为：A．14676.9772B．14676.9773C．14676.9774D．14676.977530．如图所示，阴影部分面积为：A．6008.7439B．6008.7438C．6008.7437D．6008.743631．如图所示，三段全等圆弧所围成区域面积为多少？A．38885.11517 B．38885.11518 C．38885.11519 D．38885.1152032．使用“定数等分”命令将下列对象五等分，在哪个对象上产生的点最多？A．直线B．圆C．圆弧D．三维样条曲线33．使用AutoCAD2005自带多行文字编辑器书写“63”，编辑器中应填写的文字为：A．6#3 B．6^3 C．6/3 D．63^34．鼠标中键可以执行两种操作，一种是实时平移，一种是弹出对象捕捉菜单，可以通过以下哪个系统变量切换两种功能？A．Zoomfactor B．Mbuttonpan C．Blipmode D．Apbox35．以下关于“Revolve”命令的叙述正确的是：A．截面轮廓线可以是一个或多个不闭合的对象。
cad理论考试试题及答案
cad理论考试试题及答案在进行CAD（计算机辅助设计）理论考试时，考试内容通常涉及CAD软件的基本操作、设计原理、绘图技巧以及相关行业标准。
以下是一份模拟的CAD理论考试试题及答案，用于帮助考生复习和准备考试。
一、选择题1. CAD软件中，"图层"的主要作用是什么？- A. 控制图形的显示- B. 存储图形的所有数据- C. 仅用于存储文本信息- D. 管理图形的打印设置答案：A2. 在CAD中，使用“修剪”命令可以做什么？- A. 延长线条- B. 缩短线条- C. 删除线条的一部分- D. 复制线条答案：C3. 下列哪个工具用于创建同心圆？- A. Circle- B. Arc- C. Donut- D. Offset答案：D二、填空题4. 在CAD中，使用____命令可以快速复制一个对象到另一个位置。
答案：Mirror（镜像）5. 当需要在CAD中创建一个正方形时，可以使用____工具，并通过设置一个角和长度来实现。
答案：Rectangle（矩形）6. 在进行尺寸标注时，____命令允许用户创建线性尺寸，标注两点之间的距离。
答案：Dimlinear（线性标注）三、简答题7. 简述CAD软件中“块”的概念及其应用。
答案：“块”是CAD软件中的一个重要功能，它允许用户将多个对象组合成一个单一的对象。
这样做的好处是可以重复使用这些对象集合，而无需重新绘制。
在设计中，块可以用来表示标准化的组件或重复出现的元素，如螺栓、螺母或窗户等。
使用块还可以简化设计过程，提高效率。
8. 解释什么是“尺寸链”及其在设计中的重要性。
答案：“尺寸链”是指在CAD设计中相互关联的一系列尺寸，这些尺寸共同决定了设计的最终形状和大小。
尺寸链的重要性在于它确保了设计的准确性和一致性。
在复杂的设计中，尺寸链的正确管理可以避免尺寸冲突，确保所有部件能够正确装配。
四、绘图题9. 使用CAD软件绘制一个简单的A4纸张图框，并添加以下要求的尺寸标注：- 纸张尺寸为210mm x 297mm- 在纸张的右下角添加一个10mm x 10mm的正方形，并标注其尺寸。
AutoCAD(复习资料-答案)_电子电器期末考试
澄海职业技术学校电子电器专业AutoCAD 期末复习资料一、 填空1、LINE 命令的简写为 L ，TRIM 命令的简写为 TR ，CIRCLE 命令的简写为 C ，LENGTHEN 命令的简写为 LEN 。
2、AutoCAD 中， 正交 模式可以快速绘制水平和竖直线。
3、如图1所示，A 点的绝对坐标为 14,9 ，B 点的相对坐标为 @22,15 ，C 点的相对坐标为 @45<22 。
图1图24、圆A 的矩形阵列如图2所示，试在横线上填写阵列参数。
行数： 3列数： 4 行间距： 15列间距： -205、将下图中的左图修改为下图，则矩形阵列的行数为 5 ，列数为 3 ，行间距为 12 ，列间距为 15 。
图36、绘制图3 所示的多边形，试在横线上填写所需的参数。
命令: _polygon 输入边的数目 <6>: 5 指定正多边形的中心点或 [边(E)]: cen 于 //捕捉圆心A 输入选项 [内接于圆(I)/外切于圆(C)] <I>://指定圆的半径: @25<387、在【多行文字编辑器】中“1002”的输入形式为 100^2 ；“5”的输入形式为5+0.15^-0.11 。
8、绘制右图 所示的多边形，试在横线上填写所需的参数。
命令: POL/POLYGON 输入边的数目 <4>: 6//输入多边形的边数指定正多边形的中心点或 [边(E)]: //捕捉A 点输入选项 [内接于圆(I)/外切于圆(C)] <I>: C指定圆的半径: 189、使用MOVE 命令移动对象，把对象沿30°方向移动100个单位，则位移表示形式为 @100<30 。
10、关键点编辑模式提供了 5种 种编辑方法，它们是： 拉伸、移动、旋转、比例缩放及镜像。
11、根据图5的尺寸，写出点的相对坐标。
A 点： @14,0B 点： @16,25C 点： @24,0D 点： @20<-48图5图612、CIRCLE 命令的选项有“三点(3P)/两点(2P)/相切、相切、半径(T)”，试写出绘制图6中圆A 、B 所用选项。
autocad习题及答案
autocad习题及答案Autocad习题及答案自从Autocad软件问世以来，它就成为了设计师们最喜欢使用的工具之一。
无论是建筑师、工程师还是室内设计师，都离不开这款强大的设计软件。
然而，对于初学者来说，掌握Autocad并不容易。
为了帮助大家更好地学习和理解Autocad，我整理了一些常见的Autocad习题及答案，希望对大家有所帮助。
1. 如何绘制一条直线？答：在Autocad中，绘制直线的方法有很多种。
最简单的方法是使用“直线”命令，点击工具栏上的“直线”图标，然后按照提示输入起点和终点的坐标即可。
另外，你还可以使用“L”键盘快捷键来调用直线命令。
2. 如何绘制一个矩形？答：绘制矩形的方法也有很多种。
一种简单的方法是使用“矩形”命令，点击工具栏上的“矩形”图标，然后按照提示输入矩形的起点和对角点的坐标即可。
另外，你还可以使用“REC”键盘快捷键来调用矩形命令。
3. 如何绘制一个圆？答：绘制圆的方法与绘制直线和矩形类似。
你可以使用“圆”命令，点击工具栏上的“圆”图标，然后按照提示输入圆心和半径的值即可。
另外，你还可以使用“C”键盘快捷键来调用圆命令。
4. 如何修改对象的属性？答：在Autocad中，你可以使用“属性”命令来修改对象的属性。
首先，选择你想要修改属性的对象，然后输入“属性”命令，按照提示选择你想要修改的属性并输入新的值即可。
5. 如何复制一个对象？答：复制对象的方法也有很多种。
一种简单的方法是使用“复制”命令，点击工具栏上的“复制”图标，然后按照提示选择你想要复制的对象以及复制的基点和目标点即可。
另外，你还可以使用“CP”键盘快捷键来调用复制命令。
6. 如何删除一个对象？答：删除对象的方法也很简单。
你可以使用“删除”命令，点击工具栏上的“删除”图标，然后按照提示选择你想要删除的对象即可。
另外，你还可以使用“ER”键盘快捷键来调用删除命令。
7. 如何创建一个图层？答：创建图层的方法也很简单。
autoCAD考试题及答案详解
一、填空（60分)1、 viewres的作用：______显示图形精度_________________________________。
2、 Ctrl+Z用于:_____________，画直线时取消一小步可输入______，右任何的操作过程中，想终止的话，可以按_____键。
3、平面绘图时，我们可以通过相对直角坐标和相对极坐标来控制线段的起始点，格式分别为 _______和_________。
4、控制打开文件时是否以对话框的形式显示的系统变量是：_______________。
5、自动存盘时间确定的系统变量是：___________，以_______为时间单位。
6、控制填充是否能显示的系统变量是：_________________。
7、 AutoCAD文件扩展名为___________，模板文件扩展名为______________。
8、 A4图纸的大小是:________________A3图纸的大小是：_________________。
9、在文字的输入时，以下符号怎样输入：Φ_________±_________°_________10、1英寸=_________毫米,1英尺=__________厘米。
11、开式的多段线分解(炸开）后，可以通过输入________进行连接为一整体。
12、线型长短可以通过调节’对象特性'中的_____________进行控制。
13、面积查询时，A为___________S为_______________。
14、在阵列操作过程中,R为_____________，P为_______________.15、在标注时，尺寸公差标注的公式为___________________________________。
16、图层操作中，所有图层均可关闭，__________图层无法冻结。
17、DT为________________MT为___________________。
autocad理论考试试题及答案
AUTOCAD理论考试试题（考试时间：45分钟满分：100分）姓名：性别：身份证号：考分：一、填空题：1、AUTOCAD的坐标体系，包括__世界_坐标系和___用户_坐标系。
2、LIST_显示与所选对象有关的所有信息。
3、PLINE命令可以绘制有宽度的线。
4、使用__BROWSER_____命令可以从AUTOCAD中启动WEB浏览器。
5、布尔运算是一种关系描述系统，可以用于说明将一个或多个基本实体合并为统一实体时各组成部分的构成关系，它有_并集__、_差集_和____交集__三种操作方式。
6、建立3D多边形网络的命令是__3DMESH_。
7、利用几何计算器进行计算使用的命令___CAL___。
8、当进入了AUTOCAD环境中（即AUTOCAD的图形编辑器）时，缺省时所建立的坐标系统为___世界坐标系__。
9、rectang 命令用来画矩形。
10、删除命令的英文拼写是erase。
二、选择题：1、缩放命令的英文单词是（A）A、copyB、stretchC、scaleD、line2、下面哪个命令可以实现旋转（B）A、circleB、rotateC、arcD、edit3、下面的哪个操作可以完成移动、复制、旋转和缩放所选对象的多种编辑功能（D）A、MOVEB、ROTAEC、COPYD、MOCORO4、设置文字样式的命令是（B ）A、tableB、styleC、textD、spline5、图形打印使用哪个命令（C）A、copyB、rayC、plotD、write6、保存块应用以下（A）操作。
A、WBLOCKB、BLOCKC、INSERTD、MINSERT7、将一个块炸开，形成多个实体对象，要用到下面哪个命令。
（A）A、EXPLODEB、SLICEC、SOLIDEDITD、SECTION8、UCS是一种坐标系图标，属于（B）A、世界坐标系B、用户坐标系C、自定义坐标系D、单一固定的坐标系9、观看幻灯片要使用以下哪种操作（A）A、VSLIDEB、MSLIDEC、COPYD、SLICE10、使用哪个命令可以同时改变线型和颜色。
cad基础考理论试题及答案
cad基础考理论试题及答案一、选择题（每题2分，共20分）1. CAD软件中，用于创建直线的命令是：A. LINEB. CIRCLEC. ARCD. POLYGON答案：A2. 在CAD中，哪个命令用于绘制圆？A. LINEB. CIRCLEC. ARCD. ELLIPSE答案：B3. CAD软件中，用于创建矩形的命令是：A. RECTANGLEB. POLYGONC. ELLIPSED. CIRCLE答案：A4. 在CAD中，哪个命令用于绘制多边形？A. LINEB. CIRCLEC. POLYGOND. RECTANGLE5. CAD软件中，用于创建圆弧的命令是：A. ARCB. CIRCLEC. ELLIPSED. LINE答案：A6. 在CAD中，哪个命令用于绘制椭圆？A. LINEB. CIRCLEC. ELLIPSED. ARC答案：C7. CAD软件中，用于创建点的命令是：A. POINTB. MARKERC. DOTD. SPOT答案：A8. 在CAD中，哪个命令用于绘制多段线？A. LINEB. POLYLINEC. MULTILINED. SPLINE答案：B9. CAD软件中，用于创建样条曲线的命令是：B. POLYLINEC. MULTILINED. LINE答案：A10. 在CAD中，哪个命令用于绘制构造线？A. HATCHB. XLINEC. CONSTRUCTION LINED. CENTERLINE答案：B二、填空题（每题2分，共20分）1. CAD软件中，用于创建圆的命令是________。
答案：CIRCLE2. 在CAD中，绘制矩形的命令是________。
答案：RECTANGLE3. CAD软件中，创建圆弧的命令是________。
答案：ARC4. 在CAD中，绘制椭圆的命令是________。
答案：ELLIPSE5. CAD软件中，创建点的命令是________。
AutoCAD课后复习题答案与复习重点
AutoCAD课后习题答案及复习重点1、AutoCAD 基本知识复习思考题一、填空題1.AutoCAD提供了'‘二维草图与注释”、“三维建模”和“AutoCAD经典”三个不同的工作空间供用户选择。
2.AutoCAD命令的调用方法有单击工具按钮、选择主菜单或快捷菜单、按快捷键和直接输入命令全名或其缩写四种。
3.可在绘图区中缩放显示整个图形的缩放命令为围缩放和全部缩放。
4.在线帮助功能的快捷键为F1。
2、二维绘图命令复习思考题一、填空題1."正交”模式开关的快捷键是F8, “对象捕捉”模式开关的快捷键是F11。
2.多线的对正方式分为上对正、无对正和下对正。
3.波浪线可以使用样条曲线（SPLINE）命令绘制。
4.查询两点间的距离可用距离（DIST）命令和综合查询（MEASUREGEOM）命令。
3、二维编辑命令复习思考题一、填空題1.在进行夹点编辑时，通常圆有5个夹点，直线有3个夹点。
2.刪除命令是ERASE或E。
3.复制命令是COPY或CO；镜像命令是MIRROR或MI。
4.偏移命令是OFFSET或0；阵列命令是ARRAY或AR。
5.移动命令是MOVE或M；族转命令是ROTATE或R0。
6.缩放命令是SCALE或SC；拉伸命令是STRETCH或S。
7.修剪命令是TRIM或TR；延伸命令是EXTEND或EX。
8.多段线编辑命令是PEDIT或PE。
9.采用窗口选择方式时，从左到右拖动光标，指定对角点来定义矩形区域，只有完全包括在矩形窗口的对象才能被选中。
10.采用交叉选择方式选择对象时，从右向左拖动光标，指定对角点来定义矩形区域，此时，完全包括在矩形窗口以及与矩形窗口相交的对象都会被选中。
4、图案填充复习思考题一、填空題1.图案填充的命令是BHATCII或BH；进行图案填充编辑的命令是lIATCHEDITo2.在“图案填充和渐变色”对话框中，选择“图案填充”选项卡，可以设置图案填充的类型和图案、角度和比例等容。
AutoCAD认证考试复习资料
AutoCAD模拟考题1、CAD的中文意思是A．计算机辅助设计B．计算机辅助制造C．计算机辅助教学D．计算机辅助指导2、布尔运算中差集的热键为A．SU B．SUB C．UHI D．EXT3、下列哪种对象不能用于“offset”偏移命令。
（）A．直线B．多边形C．样条曲线D．面域4、既可以绘制直线，又可以绘制曲线的命令是A．样条曲线B．多线C．多段线D．构造线5、图层上对象不可以被编辑或删除，但在屏幕上还是可见的，而且可以被捕捉到，则该图层被A．冻结B．锁定C．打开D．未设置6、多线样式文件的扩展名为。
（）A．shx B．mnc C．dcl D．mln7、要取消AutoCAD命令，应按下A．CTRL+A B．CTRL+X C．ALT+A D．ESC8、使用“Pedit”多段线编辑命令将直线、圆弧或多段线添加到打开的多段线端点，应该采用选项。
（）A．合并B．闭合C．编辑顶点D．拟合9、用“Mirror”镜像命令镜像文字时，系统变量MirrText的默认值为，这时，文字将发生。
（）A．0、不变B．0、镜像C．1、不变D．1、倾斜10、用“Array”阵列命令创建阵列时，输入可以创建矩形阵列，输入可以创建环形阵列。
（）A．A，P，R B．R，P C．A，R D．A，P11、哪一个是AutoCAD标准文件的后缀命名A．*.dwg B．*.dws C．*.dwf D．*.chx12、利用坐标确定点输入有误的是A. @10,20B. @20,10C. @<45D.10<4513、一个显示器分辨率为800×600，采用24位真彩色，最少需要显存。
（）A．938KB B．1．37MB C．1．50MB D．2．25MB14、用TEXT命令画圆直径符号""应用_________。
A、%%uB、%%pC、%%oD、%%c15、“chamfer”倒角命令的“距离”选项的作用是（）A、通过第一条线的倒角距离和第二条线的倒角角度设定倒角距离B、控制AutoCAD2000 是否将选定边修剪到倒角线端点C、设置选定边的倒角距离D、此选项控制AutoCAD 2000是使用两个距离还是一个距离一个角度来创建倒角16、首次启动AutoCAD 2000时，绘图区是黑色背景。
AutoCAD设计复习题及答案
AutoCAD设计复习题及答案AutoCAD复习题单选题1. 运行AutoCAD20XX软件，至少需要内存空间____D___ A .48MB2. AutoCAD图形文件和样板文件的扩展名分别是____B___ A. DWT, DWG B. DWG, DWT , BAK D. BAK,BMP3. 镜像复制命令Mirror所复制图形对称的位置是____A____A 任意的B 水平的C 垂直的D 水平或垂直的4. 在“参照线”命令中的参数项“二等分”等分的是下面哪一项. B A. 长度 B. 角度 C. 宽度D. 边数5. 要临时捕捉一个圆弧的中点，应使用___A_____A. MIDPOINTB. CENTERC. ENDPOINGD. NODE6. AutoCAD系统中，___D____图元不能被offset. A. 圆 B.圆弧 C. 多义线 D. 文字7. 重复执行上一条命令的快捷方式是___A_____A. 按回车键B. 按F8键C. 按ESC键D. 按F1键8. 将视图在视区内最大限度地显示出来，可采用____C____命令.A. Zoom—AB. Zoom—P C .Zoom—E D. Zoom —W9.线性尺寸标注中连续标注的命令为____D____A. DIMLINEARB. DIMALIGNEDC. DIMBASELINED. DIMCONTINUE10.允许捕捉的特殊几何点中，垂足点的英文缩写是____A____A. PERB. INTC. QUAD. TA 是AutoCAD中的 AA.世界坐标系B.用户自定义坐标系C.视图坐标系D. 极坐标系12. 画二维矩形图形下面哪一项可用. A A. 宽度 B. 标高 C. 厚度 D. 长度13. 下列 C 功能键是用来切换“对象追踪”的 .A. F9 C. F111一.14. 尺寸标注公用一条尺寸界线的是 AA. 基线标注B.连续标注C.引线标注D.公差标注15. 显示控制(ZOOM)中的“全部”选项，它的意义是 AA.在图形窗口中显示所有的图形对象，即使有些对象超出了绘图界限范围.B. 恢复前一个视图.C.显示所有在绘图界限范围内的图形对象.D.从中心开始放大图形.16. 设置文字在镜象时是否翻转的命令是 CA. MTEXTB. TEXTMC. MIRRTEXT17. 设置填充模式为填充时，Fill的值为 CA．0 B. 1 D. OFF 18. 绘制圆的命令的别名是BA. ArcB. CC. BD. r19. 画圆角的命令是 BA. ChamferB. FilletC. TrimD. Scale20. 捕捉一线的端点,使用的命令是 BA. MidB. EndC. EdgeD. Element21.系统缺省的坐标系的简称是 DA用户自定义坐标系B极坐标系 C视图坐标系D.世界坐标系22.当丢失了标准菜单，可以用下面哪一个命令重新加载 D23.下列 C 功能键是用来开关“正交”的 . BA. F9 C. F1124.尺寸标注中反映斜线实长标注是 AA. 对齐标注B.连续标注C.引线标注D. 公差标注25. 下列 B 功能键是用来开关“文本窗口”的 .A. F9 C. F1126. 操作“镜象”命令是 CA. MTEXTB. TEXTMC. MIRR0R27.设置“填充图案”为关闭时，Fill的值为 DA．0 B. 1 C. ON28.画圆弧的方法有几种___A_____2A. 11 D. 1329.要临时捕捉一个圆的圆心，应使用___A_____A.“标注”菜单的“圆心标记”B.画2条垂直相交的直线C.直接在作图区画点D.捕捉端点30. 要画出一条有宽度且各线段均属同一对象的线，且首尾宽度可以不一样，要使用 D 命令A. LineB. MLINEC. XLINED. PLINE二．填空题 1. AutoCAD的界面是标题栏、菜单栏、工具栏、绘图区、状态栏、命令行、光标、坐标系图标、多文档标签和、滚动条等组成. 2. 用LIMITS命令可以设置图形界限.3. CIRCLE命令中的“TTR”选项是指用切点、切点、半径方式画圆与另两个对象相切.4. AutoCAD只能打开扩展名为 DWG 的文件.5. AutoCAD的坐标系统有世界坐标系、用户坐标系 ,其中世界坐标系是固定不变的.6. Undo与OOPS和放弃命令对恢复被删除的图元对象效果是一样的.7.在设置绘图单位时，系统提供了长度单位的类型除了小数、分数、建筑、工程外，还有科学8. Fill命令和Hatch命令相似，都可以对图形进行图案填充 9. 布尔运算包括并集、交集和差集10. AutoCAD标注角度尺寸时，尺寸数字可以设置水平书写. 11. 一个图形文件中可设置的图层数量并无限制 12. COPY命令产生对象的复制，而保持原对象不变13. 能真实反映倾斜对象的实际尺寸的标注命令是对齐标注14. AutoCAD可以在命令状态行、单击工具栏上的按钮、屏幕菜单项和选择菜单项来调用命令.15. 图层一旦被锁定，则不能对该图层上的图形进行任何xx操作. 16. 如果锁定层是当前层，则可以在其上作图.17. 坐标输入方式主要有绝对坐标、相对坐标和极坐标18. 不可以被分解命令分解的有MINSERT命令插入的块参照和字符串19. 文本字体有多行文字和单行文字20. 修改标注样式，必须打开“标注”或“格式”菜单的标注样式管理器进行操作.21. 在AutoCAD中，当前层若被关闭，画的图形看不见22. 在设置绘图单位时，系统提供了线性标注的单位格式除了小数、科学、分数、工程外，还有建筑23. 在绘图的命令中含有“内接于圆、外切于圆”选项的不是“矩形”,而是正多边形24. 线型绘图命令中，含有“偏移”项的命令不是多段线, 而是构造线25.“阵列”命令有“矩形阵列”和环形阵列 2种复制形式.326.“线性标注”命令标注垂直以及水平方向的尺寸,还能标注倾斜方向的尺寸.27. 执行xx多行文字命令最快最直接的方法是双击需要xx的文字对象 28. “0”层、“依赖外部参照的图层”、“包含对象的图层”是不可以删除的,还有当前图层是不可以删除的.29. AutoCAD中的图块有两种类型即“内部块”和外部块.30.打开“栅格”模式，可以直观地显示图形的“绘制范围”和绘图边界 31.将视图在视区内全部地显示出来，可采用 Zoom—A 命令. 32.在AutoCAD系统中,“阵列”也是拷贝33.重新执行上一个命令的最快方法是“按Enter键”和按空格键 34.可以利用“修改”菜单中的一些命令对图形进行 xx35. 设置“尺寸标注样式”也可以选择“格式”菜单中的标注样式选项. 36. Fill命令是图案填充的系统变量.37. 图层一旦被锁定，则不能对该图层上的图形进行任何xx操作. 38.“快速标注”可以标注“线性”尺寸，不可以标注“角度”尺寸. 39. 要临时捕捉一个圆的圆心点，可以选择对象捕捉选项中的_圆心 _ 40. 取消执行上一条命令的快捷方式“按ESC键”41. AutoCAD绘图命令的四种基本操作方式是从“菜单栏中输入”、“点击工具栏中的图标”、从“命令行中输入”和点击屏幕菜单中的命令.42.当启动向导时，如果选“使用样板”选项，每一张AutoCAD的样板图形的扩展名应为 DWT43. 按比例改变图形实际大小的命令是缩放44. 图案填充有预定义、用户定义和自定义三种图案的类型供用户选择. 45．AutoCAD尺寸标注直径、半径的尺寸类型有直径、半径和引线 46.可以绘制矩形的命令有矩形、直线和多段线47. AutoCAD中的“图块”有两种类型“内部块”和外部块48. AutoCAD三维模块有线框模型、曲面模型、实体模型三种类型，其中主要生成的模型是实体模型.49. 打开“栅格”模式，可以直观地显示图形的“绘制范围”和绘图边界 50. 偏移命令是将原对象按指定的距离偏移，生成一个与原对象相似的新对象.51. 移动命令是将原对象按指定的距离移动到一个新位置52. 决定图层的可见性和可操作性，用户可以将图层进行“打开”、“关闭”、“冻结”、“解冻”、“锁定”和“解锁”等操作. 53.继续执行一个绘图命令的最快捷方法是按Enter 键 54. 执行“块”存盘用的命令是 WBLOCK55.系统变量PDMODE确定点的样式，PDSIZE可以设置点的大小 56. 布尔运算包括差集、交集和并集 57 .快显文字的系统变量是 QTEXT58.捕捉一个圆弧的端点，应将“对象捕捉”打开。
autoCAD练习题 期末 复习解读
《CAD辅助设计》理论知识练习题一、单项选择题1、AutoCAD的图形文件的扩展名为B。
A.DWTB.DWGC.BAKD.DXF2、直线的起点为（50，50），若要画出与X轴正方向成45度夹角、长度为80的直线段，应输入 B 。
A.@80,45B.@80<45C.80<45D.30,453、若某图层上的实体不能在屏幕上显示或由绘图仪输出，并且不能在该层上绘制新的图形，则该层所处的状态为 AB 。
A.关闭B.冻结C.锁定D.打开4、阴影填充边界,必须 C 。
A.全是直线或圆弧B.有相同的颜色和线型C.构成封闭区域D.在同一层上5、目标捕捉中的MID模式是指C。
A.圆弧的中心B.圆的中心C.有宽度的多段线的中点D.有宽度的多段线边缘的中点6、当多段线的宽度大于0时，若想绘制闭合的多段线，必须进行A，才能使其完全封闭。
A.选择[闭合]选项B.选择[长度]选项C.选择[宽度]选项 D.任意操作7、在TEXT命令中，若要标注正负号，应输入 D 。
A.%%OB.%%DC.%%CD.%%P8、假设一幅图中，用户已建立了REC、ARC两个图层，若再建立一个新层，则可用 B 作为层名。
A.0B.WALLC.ARCD.REC9、偏移命令不能起作用的对象是 D。
A.圆B.线C.正多边形D.点10、启动镜像(Mirror)命令的方法可以是 D 。
A.菜单栏/修改/镜像B.命令行输入MirrorC.单击[修改]工具栏上的[镜像]按钮D.以上均可以11、若要使光标只能在水平方向或垂直方向移动，可执行命令。
DA.栅格B.捕捉C.对象捕捉D.正交12、选择实体目标的方式可以是________。
DA.用拾取框选择单个实体B.用窗口方式和交叉方式选择多个实体C.建立选择集D.以上均可以13、AutoCAD允许一幅图包含________层。
CA.8个B.4个C.无限制D.16个14、若要将屏幕中的图形按原大小在画面上平移用___A____命令。
第30课 AutoCAD阶段考试复习(下)
在执行[全部缩放]或[范围缩放]命令后，（ ）图形不能完全显示。 阵列的方式有（ ） 正交的热键是（ ） 轴测图中的左.右.上三种模式 可以使用 快捷键来切换 轴测中面的切换使用的功能键是 轴号的标注，在平面图中横向排列的 不属于边界图案填充的孤岛检测模式的是
AutoCAD默认坐标系称为 线型比例因子是用( A2图纸的尺寸是 CAD中命令行 在建筑中一般常见的楼梯是 轴网的绘制一般用什么线型 )命令控制 在建筑底层平面图中一般用以指明朝向的是
第三十课
AutoCAD阶段考试 AutoCAD阶段考试 复习（ 复习（中）
• 教学目标： 结合阶段考试题目，对以往知识点进行 复习 • 教学重点： 知识点的衔接 • 教学难点： 知识点的灵活运用
任务一
单选题中的涉及的重要 知识点
）
在一个大的封闭区域内存在的一个独立的小区域称为（ 在用来观察三维实体的方法中，比较有效的一种方法是
• 课后总结： 本讲主要是结合CAD的阶段考试题目， 来对CAD的知识点进行系统化的复
多选题中的涉及的重要 知识点 在autocad中哪些操作可复制对象
在autocad中新建一个文件，默认设置有 在cad中绘制正多边形提供了 法 在标注尺寸中，哪种标注需要在线性标注的基础上使用 在绘制等轴测圆时，当打开正交，包括哪些角度 在一个视图中,可以创建几种视口( ) 阵列分为 下列说法正确的有 在机械图中常用的视图有 对二维和三维图形都适用的命令有 在轴测图中下列（ ）命令是不能用的 和CAD相关的缩写有 在画建筑图时一般要做到 做建筑施工图时，创建图块的主要目的是
任务三 判断题中的涉及的重要 知识点
CAE的意思是计算机辅助教育 偏移和复制有时的用法是相同的 CAD中的快捷健一般是取其前面三个字母 对于二维对象在用布尔运算时要先用面域再布尔运算 所谓内部块和外部是没有区别的 多行文字和单行文字是不同的 CAD的图形是可以导入到PS中的 CAD中三维功能和二维功能一样的强大 CAD的背景色是不能改变的 建筑图中的窗台高一般都是900MM 建筑图中的轴号在纵向是不能用I、O、Z来表示的
cad考试题库及参考答案解析
cad考试题库及参考答案解析CAD考试题库及参考答案解析1. 题目一：图层管理- 问题：在CAD中，如何创建一个新的图层并为其设置不同的颜色和线型？- 参考答案：在CAD中创建新图层的步骤如下：1. 打开图层属性管理器。
2. 点击新建图层按钮，输入图层名称。
3. 选择颜色选项卡，选择所需的颜色。
4. 选择线型选项卡，选择所需的线型。
5. 点击确定，完成新图层的创建。
2. 题目二：尺寸标注- 问题：在CAD中进行尺寸标注时，如何修改标注的样式？- 参考答案：修改尺寸标注样式的步骤如下：1. 选择需要修改的尺寸标注。
2. 右键点击选择“属性”或使用命令“PROPERTIES”打开属性面板。
3. 在属性面板中找到“标注样式”选项。
4. 点击“标注样式”旁边的小箭头，打开标注样式管理器。
5. 在标注样式管理器中，可以修改或创建新的标注样式。
3. 题目三：块的使用- 问题：在CAD中如何创建和插入一个块？- 参考答案：创建和插入块的步骤如下：1. 选择要创建为块的对象。
2. 使用命令“BLOCK”或点击工具栏上的“创建块”按钮。
3. 在弹出的对话框中输入块的名称和基点。
4. 点击“确定”，完成块的创建。
5. 要插入块，使用命令“INSERT”或点击工具栏上的“插入块”按钮。
6. 在弹出的对话框中选择刚才创建的块，设置插入点和比例，点击“确定”。
4. 题目四：三维建模- 问题：在CAD中进行三维建模时，如何创建一个简单的长方体？- 参考答案：创建三维长方体的步骤如下：1. 切换到三维建模工作空间。
2. 使用命令“BOX”或点击工具栏上的“长方体”按钮。
3. 在命令行中输入长方体的三个维度：长度、宽度和高度。
4. 指定长方体的一个角点作为起点。
5. 根据提示完成长方体的绘制。
5. 题目五：图形编辑- 问题：在CAD中如何使用修剪命令来编辑图形？- 参考答案：使用修剪命令编辑图形的步骤如下：1. 选择需要修剪的对象。
AUTOCAD考试认证参考教程知识点考点难点操作11
c. 该项自动生成透视图； E. 点： a. 可依次指定相机和目标点的位置； b. 必须在一个非透视图中指定这些点； F. 平移：依次指定两点，AutoCAD将根据这两点平移
当前视图。 G. 缩放： a. 可调整相机的焦距； b. 增加镜头长度可放大对象； H. 扭曲：类似于转动相机看到的视图变化；
2. 说明： 1) 图形配置设置影响三维对象的显示方式，这些设
置不影响对象的渲染； 2) AutoCAD使用Autodesk公司的Heidi三维图形系统
作为确省图形系统。
第四节 三维中的材质处理
1. 在选项\系统\当前三维图形显示\选择“启用材 质”，则附着了材质的对象将在三维视图中显示 某种材质特性；
观察方向；
2) 旋转： 据角度确定视点方向；
3) 显示坐标球和三轴架：
a. 坐标球相当于一个球体的俯视图，十字光标代表 视点位置。
b. 拖动鼠标使光标在坐标球范围内移动。
I. 中心点相当于北极(0,0,1)，相当于视点在球体的上 半部；
II. 内环为赤道(1,1,0)；
III. 整个外环为南极(0,0,-1)；
D. 设置投影模式：有平行和透视两种模式； E. 设置着色模式：类似于着色工具栏； F. 形象化辅助工具： a. 坐标球：在象限仪中显示或隐藏坐标球； b. 显示或隐藏栅格：栅格位于当前UCS的XY平面上； c. UCS图标：显示或隐藏UCS图标。 G. 预置视图：有１０个； H. 保存视图：当在视图\命名视图中已新建了几个视
b.命令：PLAN。 3. 说明： a. 当前UCS：设置的视图为当前UCS的xy平面视图；
b. UCS：将当前的视图修改为以前保存标系的XOY平面 视图。
四.三维动态观察器： 1. 调用：a.菜单：视图\三维动态观察器；
AutoCAD理论知识700题
AutoCAD理论知识700题1、AutoCAD临时文件的扩展名为________。
A、 BADB、 DOGC、 ac$D、 SAV答案： C解析：解析:利用组合键win+R打开系统中的运行程序,进入运行界面之后在输入框中输入:%temp%,按确定即可进入TEMP文件夹了,里面有AutoCAD临时文件,可以显示扩展名为.ac$。
2、在同时打开多个不连续的文件时使用的组合键是。
A、 AltB、 CtrlC、 ShiftD、 Esc答案： B3、将所有图形对象显示在屏幕上,使图形充满屏幕,可使用什么缩放命令。
A、范围缩放B、动态缩放C、中心缩放D、全部缩放答案： A4、哪些特性是"特性匹配"对话框不可以更改的。
A、图层B、线型比例C、颜色D、面积答案： D5、在使用某个命令时,欲了解该命令,可以。
A、按功能键F1B、按功能键F10C、按功能键F2D、按功能键F12答案： A6、缩放命令中的“全部”选项,它的意义是。
A、在图形窗口中显示所有的图形对象,即使有些对象超出了绘图界限范围B、恢复前一个视图C、显示所有在绘图界限范围内的图形对象D、从中心开始放大图形答案： A7、关于 ZOOM(缩放)和 PAN(平移)的几种说法,哪一个正确。
A、 ZOOM改变实体在屏幕上的显示大小,也改变实体的实际尺寸B、 ZOOM改变实体在屏幕上的显示大小,但不改变实体的实际尺寸C、 PAN改变实体在屏幕上的显示位置,也改变实体的实际位置D、 PAN改变实体在屏幕上的显示位置,其坐标值随之改变答案： B8、执行下述可以更改绘图区背景颜色。
A、 "工具"菜单→"选项"选项→"显示"标签按钮B、 "工具"菜单→"选项"选项→"文件"标签按钮C、 "工具"菜单→"选项"选项→"打开和保存"标签按钮D、 "工具"菜单→"选项"选项→"系统"标签按钮答案： A9、AutoCAD提供的部分命令可输入它的缩写,以减少输入量。
CAD笔试复习题备课讲稿
CAD笔试复习题备课讲稿CAD（计算机辅助设计）是现代工程设计和制造领域中不可或缺的工具。
为了帮助大家更好地准备 CAD 笔试，以下是对一些常见复习题的详细讲解。
一、CAD 基础知识1、 CAD 软件的基本操作熟悉 CAD 软件的界面布局，包括菜单栏、工具栏、绘图区、状态栏等。
掌握如何新建、打开、保存 CAD 文件，以及设置文件的格式和参数。
2、坐标系统理解笛卡尔坐标系和极坐标系在 CAD 中的应用。
能够准确输入坐标值进行绘图操作。
3、绘图命令直线（Line）：掌握直线的绘制方法，包括指定起点和终点、通过相对坐标绘制等。
圆（Circle）：了解圆的多种绘制方式，如圆心半径、圆心直径、三点画圆等。
矩形（Rectangle）：学会绘制矩形，并能够设置矩形的尺寸和倒角。
二、图形编辑与修改1、选择对象掌握多种选择对象的方法，如点选、框选（窗口选择和交叉选择）。
学会使用快速选择工具根据特定条件选择对象。
2、移动（Move）和复制（Copy）能够准确地移动和复制对象，并指定移动或复制的距离和方向。
3、旋转（Rotate）和缩放（Scale）理解旋转和缩放的操作原理，能够按照指定的角度或比例进行操作。
4、修剪（Trim）和延伸（Extend）熟练使用修剪和延伸命令对图形进行编辑，使图形达到预期的形状。
三、图层管理1、图层的概念明白图层的作用，如分类管理图形元素、控制图形的显示和打印等。
2、创建和设置图层学会创建新的图层，并为图层设置名称、颜色、线型、线宽等属性。
3、图层的切换和控制能够在绘图过程中方便地切换不同的图层，以及控制图层的可见性和锁定状态。
四、尺寸标注1、尺寸标注的类型熟悉线性尺寸、半径尺寸、直径尺寸、角度尺寸等标注类型的应用场景。
2、尺寸标注的规范遵循国家标准和行业规范进行尺寸标注，确保标注的准确性和清晰性。
3、尺寸标注的编辑掌握修改标注文字、调整标注位置、更新标注等操作。
五、图案填充1、图案填充的用途了解图案填充在表示不同材质、区域划分等方面的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
AutoCAD理论试题一、单项选择题3、AutoCAD缺省的自动存盘时间为________。
(A)15分钟(B)30分钟(C)60分钟(D)120分钟答案：D4、AutoCAD临时文件的扩展名为________。
(A) .BAD (B) .DOG (C) .AC$ (D) .SA V答案：C6、在AutoCAD中，功能键“F2”的作用是________。
(A)图形显示方式和文本显示方式的切换(B)获得命令的帮助(C)将输入的命令作废(D)说明可以输入命令别名的转换键答案： A7、在AutoCAD的一幅图形中，世界坐标系共有________个(A)1 (B)2 (C)3 (D)任意多答案： A8、AutoCAD中，世界坐标系的英文缩写为________。
(A)WPS (B)WCS (C)RPS (D)UCS答案： B10、AutoCAD中设置图幅用________命令。
(A)NEW (B)LIMITS (C)EXTEND (D)RECTANGLE答案： B12、CAD的英文全称是________。
(A)Computer Aided Drawing (B)Computer Aided Design(C)Computer Aided Graphics (D)Computer Aided Plan答案：B1、在用Line命令绘制封闭图形时，最后一直线可敲________字母后回车而自动封闭。
(A) C (B) G (C) D (D) 0答案：A2、用一次Line命令连续绘出多条直线，在Line命令末结束，在TO Point提示下，敲________字母回车，可取消上一条直线。
(A) C (B) U (C)@ (D) 0答案： B5、在AutoCAD中，用TRACE命令绘制空心或实心等宽线，其宽度________。
(A)可任意设置(B)由系统自动设定(C)为标准线宽的5倍(D)为标准线宽的2倍答案： A8、在AutoCAD的CIRCLE命令下，提示3P／2P／TTR／<Center Point>：中的2P指的是输入________。
(A)圆上的两个点(B)表示直径的两个端点(C)表示圆心及圆上的一点(D)均不对答案： B9、在AutoCAD的CIRCLE命令下，提示3P／2P／TTR／<Center Point>：中，的3P方式指的是________。
(A)圆上不相重的三个点(B)圆心与圆上的两个点(C)圆心与表示直径的两个端点(D)均不对答案： A10、在AutoCAD命令中，S：C：E：方式指的是________。
(A)起点，终点，半径(B)起点，半径，终点(C)起点，圆心，终点(D)起点，圆心，圆心角答案：C11、在AutoCAD中用Pline命令绘制的连续线与用Line命令绘制的连续线的不同点在于________。
(A)Pline命令绘制的连续线是一个整体，而Line不是。
(B)Pline命令绘制的连续线是不可用“U”取消上一段的，而Line可以o(C)Pline命令绘制的连续线不能用C方式封闭，而Line可以。
(D)Pline命令只能画连续线，不能只画一条直线段，而Line可以。
答案： A13、在TEXT命令中，在提示TEXT：输入%%P0.2，得到实际文本为________。
(A) 0．2 (B) 0．2 (C) 0．2％(0) ±0.2答案： D14、在AutoCAD中，若想在输入文本时可灵活改变字符高度，在STYLE命令中，提示“HEIGHT<lO．9000>”下输入________。
即可(A)任意大的正数后回车(B)一个负数后回车(C)0后回车(D)回车答案： C15、在TEXT命令中，在提示TEXT：输入0.2%%D，得到的实际文本为________。
(A) 0.2 (B)0.2°(C)0.2％(0)± 0.2答案： B16、在AutoCAD TEXT命令中，用Justify选项确定文本位置时，若需在用户规定的范围内写下所有的文字。
文字大小自动排列，高与宽的比例是不变的，应选用________。
(A)Align (B)Fit (C)Center (0)Middle答案： A18、在AutoCAD中，有一些系统确定的命令缩写：如“L”代表命令“Line”，那么层命令的别名为________。
(A)L (B)LA (C)LAY (D)PL答案： B20、在AutoCAD中撤销或中断一个命令可以用________方法。
(A)CTRL+O键(8)CTRI+P键(C)Esc键(D)CTRL+C键答案：C21、在AutoCAD中，如需使用弹出式菜单，则按下列________动作可弹出弹出式菜单(A)同时按住Shift + 鼠标左键(B)同时按住Shift + 鼠标右键(C)同时按住Ctrl + 鼠标左键(D)同时按住Ctrl + 鼠标右键答案：B22、在AutoCAD，用户采用指定该点与已知点相对距离的办法来确定某一点相对坐标，为了区别绝对坐标，在相对坐标前加上符号________。
(A)& (B)3 (C)@ (D)·答案：C23、在AutoCAD中，相对于点(1，3)，点(3，3)的相对极坐标表示为________。
(A)@3<0 (B)@ (C)@2<0 (D)@2<180答案： C25、在AutoCAD中，“F6”功能键用于________。
(A)捕捉栅格方式形开关(B)正交方式开关(C)栅格开关(D)动态显示坐标开关答案： D26、AutoCAD中，捕捉栅格方式的开关是________。
(A)F7 (B) F8 (C)F9 (D)F6答案： C27、在AutoCAD中，用于打开／关闭正交方式的功能健是________。
(A) F6 (B) F7 (C) F8 (D) F9答案： C29、在AutoCAD中，在设定新的点的形状之后，要使原来的点的形状变更为新的点可用________命令。
(A)REDRAW (B)ZOOM (C)REGEN (D)UNDO答案： C3、AutoCAD中，热键F9或组合健CtrL+B是切换________开关。
(A)栅格命令(B)目标捕捉工具命令(C)捕捉命令(D)正交命令答案： C4、在AutoCAD中，输入命令Command：line(回车)From Point：1，To point：@4<90，则第二点实际坐标________。
(A)(4，90) (B)(5，1) (C)(5，91) (D)(1，5)答案： D5、在AutoCAD中，用APERTURE命令可以实现________。
(A)设置“正交”开关(B)设置栅格间距(C)设置捕捉方式(D)设置靶区大小答案： D6、在AutoCAD的ISOPLANE等轴测命令中，Toggle选项的作用是________。
(A)切换等轴测方式(B)选择左平面(C)选择顶平面(D)关闭等轴测方式答案： A7、AutoCAD的调整视图分辨率的命令是________。
(A)REGEN (B)VIEW (C)VIEW,RES (0)PAN答案： C8、在AutoCAD的ZOOM命令中，以“Center”选项响应时，其下的“Magnification or Height<9.0000>“输入“8X”时，表示________。
(A)缩放后的图形是原来的9／8倍(B)缩放一的图形是原来的8／9倍(C)缩放后的图形是原来的8倍(D)缩放后的图形是原来的1／8倍答案： C10. 在创建块时，块定义对话框中必须确定的要素为______。
A. 块名、基点、对象B. 块名、基点、属性C. 基点、对象、属性C. 块名、基点、对象、属性答案： A二、判断题1、在AutoCAD中，画直线时，在提示TO Point：下输入@45<30表示以前一点为起点，绘一条于X轴成45度，长度为30的直线段。
答案：非2、用Redraw命令可清除用POINT命令绘制的点。
答案：非3. AutoCAD中绘图当前点为(100,100)，则点的坐标输入：(110,110)或(@10,10)或(@10<45)表示同一个点。
答案：非4、在AutoCAD画弧的命令中，若以起始点、终点、起始方向(S：E：D)方式绘图，则起始方向角为正时，逆时针方向绘弧；起始方向角为负时，顺时针方向绘弧答案：是5、在AutoCAD画弧的命令中，若以起始点，圆心点，圆心角(S，C；A)绘弧，若给定的角度为正值，则按逆时针方向画弧否则按顺时针方向画弧。
答案：是6. 使用外部块命令时，当外部块图形改变时，引用部会也会随之改变。
答案：非7、AutoCAD的REDRAW(重画)与REGEN(重生成)命令都是使屏幕图形重新计算和生成。
答案：非8、在AutoCAD的DIST(查询)命令中，不仅可以测一直线的长度，而且还可以得到直线两端点的X、Y、Z方向的增量。
答案：是精确绘图命令1、在AutoCAD中，SNAP命令的捕捉间距一定等于GRID命令所设置的栅格间距。
答案：非2、在AutoCAD中，GRID命令确定的栅格显示是受LIMITS界定的，而SNAP栅格捕捉的范围是无限的。
答案：是3、在AutoCAD中，用GRID栅格命令能够控制栅格显示的方向。
答案：非4、在AutoCAD的Zoom命令中，输入nx(n为正整列)和输入nxp功能相同，都用于表示当前显示图形的比例因子。
答案：非5、AutoCAD 的VIEW命令用于定义和保存视图块，以便直接调用。
答案：是6、AutoCAD的REDRAW与REGEN命令都是使屏幕图形重新计算和生成。
答案：非7、在AutoCAD中，用VIEWRES视图分辨率命令设置Fast zoom为0N状态时，使图形发生变化时，执行重生成答案：非8、AutoCAD的AREA命令是适用于计算多边形或闭合曲线的面积的，但不能计算周长。
答案：非9、在AutoCAD的DIST命令中，不仅可以测两个点之间的距离，还可以得到与X 轴正向之间的角度。
答案：是10、在AutoCAD的DIST命令中，不仅可以测一直线的长度，而且还可以得到直线两端点的X、Y、Z方向的增量。
答案：是一、单选题：（共12分）1．画完一幅图后，在保存该图形文件时用__D_____作为扩展名。
A．cfg B．dwt C．bmp D．dwg2．要始终保持物体的颜色与图层的颜色一致，物体的颜色应设置为_ ___A___。
A．BYLAYER B．BYBLOCK C．COLOR D．RED3．在屏幕上用PAN命令将某图形沿X方向及Y方向各移动若干距离，该图形的坐标将___C____。
