流水施工横道图绘制

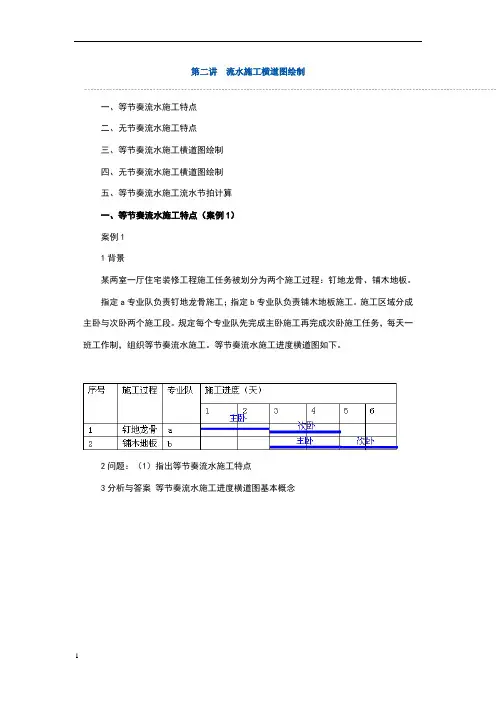

流水施工横道图绘制 Prepared on 22 November 2020第二讲流水施工横道图绘制一、等节奏流水施工特点二、无节奏流水施工特点三、等节奏流水施工横道图绘制四、无节奏流水施工横道图绘制五、等节奏流水施工流水节拍计算一、等节奏流水施工特点（案例1）案例11背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。
指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。
施工区域分成主卧与次卧两个施工段。
规定每个专业队先完成主卧施工再完成次卧施工任务，每天一班工作制，组织等节奏流水施工。
等节奏流水施工进度横道图如下。
2问题：（1）指出等节奏流水施工特点3分析与答案等节奏流水施工进度横道图基本概念3分析与答案等节奏流水施工特点特点1、流水节拍全等特点2、流水节拍恒等流水步距，K ab=t（恒等）特点3、流水工期计算公式T=（m×r+n-1）×K特点4、专业队连续作业二、无节奏流水施工特点案例21背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。
指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。
施工区域包括主卧、次卧两个施工段。
规定每个专业队先完成主卧施工段作业施工再完成次卧施工段作业施工任务，每天一班工作制，组织无节奏流水施工。
无节奏流水施工进度横道图如下表。
2问题：（1）指出无节奏流水施工特点3分析与答案无节奏流水施工流水参数工艺参数空间参数3分析与答案无节奏流水施工特点特点1、流水节拍不全等特点2、流水节拍不恒等流水步距，K ab≠t（不恒等）特点3、流水工期计算公式T=ΣK+Tn=K ab+t b1+t b2特点4、专业队连续作业三、等节奏流水施工横道图绘制案例31背景某两室一厅住宅装修工程施工任务被划分为三个施工过程：钉地龙骨、铺木地板、打磨油漆。
指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工；指定c专业队负责打磨油漆施工。
流水施工及横道图
3.横道图如图所示。
等节奏流水施工（特点、工期、横道图） 1.特点： （1）全部旳流水节拍都相等 （2）流水步距等于流水节拍 （3）工作队能连续工作，施工段没有间歇 （4）施工过程数等于工作队数
2.工期（TP）： 阐明：C为插入时间、平行搭接时间，G为间歇时 间，M为施工段数，N为施工队总数，K为流水步距 Tp=（M＋N－1）K－ ∑Ｃ＋ ∑G＝ ∑tn+ ∑K －∑C ＋∑G 3.横道图旳识读与绘制
4.经典案例 2023真题 背景资料：某大学城工程，涉及构造形式与建设规模一 致旳四栋单体建筑。每栋建筑面积为21000m2,地下2层，地上 四层，层高4.2m，钢筋混凝土框架-剪力墙构造。A施工单位 与建设单位签订了施工总承包协议，协议约定，除主体构造 外旳其他分部分项工程施工，总承包单位能够自行依法分包， 建设单位负责供给油漆等部分材料。协议推行过程中，发生 了下列事件：事件一：A施工单位拟对四栋单体建筑旳某分项 工程组织流水施工，其流水施工参数如下表：
异节奏流水施工 涉及等步距异节奏流水和异步距异节奏流水
（一）等步距异节奏流水施工（成倍节拍流水） 1.特点： （1）同一施工过程在各个施工段上旳流水节拍都相 等，不同施工过程在同一施工段上旳流水节拍之间存在 一种最大公约数。
（2）流水步距等于各个流水节拍旳最大公约数。 （3）每个专业工作队都能够连续作业，施工段 没有间歇时间。 （4）专业工作队数目不小于施工过程数目（某 施工过程应组织旳工作队数=该过程旳流水节拍/最大 公约数）。 2.工期（ Tp ）Tp=（M＋N－1）K－ ∑Ｃ＋ ∑G 3.横道图旳识读及绘制
2.流水施工进度计划横道图 工期T=（M+N-1）×K+ΣG=（4+3-1）×2+1=13（周）
流水施工横道图
流水施工横道图（2019年1月21日星期一）一、参数1．工艺参数：施工流程或施工队，用小写字母n表示。
2．空间参数：施工区段，用小写字母m表示。
3．时间参数：流水步距，流水节拍，工期。
（1）流水步距：前后相邻两个施工流程或施工队，进入第一个施工段进行流水施工的时间间隔，用大写字母K表示。
（2）流水节拍：施工流程或施工队在施工段上的持续时间，用小写字母t表示。
（3）工期：用大写字母T表示。
二、横道图分类1．等节奏流水施工横道图：横道图中所有流水节拍都相等。
a a aa a aa a a2．无节奏流水施工横道图：同一施工流程的不同施工段的流水节拍不完全相等。
a b ad c ba a e3．异步距异节奏流水施工横道图：同一施工流程的不同施工段的流水节拍完全相等，且不同施工流程的流水节拍不完全成倍数关系。
a a aa a a1.5a 1.5a 1.5a4．等步距异节奏流水施工横道图：同一施工流程的不同施工段的流水节拍完全相等，且不同施工流程的流水节拍彼此成倍数关系。
a a aa a a2a 2a 2a三、横道图参数计算1．等节奏流水施工横道图时间参数计算K=tT=∑∑+tK=(n-1)K+mt=(m+n-1)t2．等步距异节奏流水施工横道图时间参数计算（加快施工）K=各个施工流程流水节拍的最大公约数n’=施工队数T=∑∑K=（n’-1）K+mt=(m+n’-1)t+t注：加快施工意思是说通过增加施工队数来增加施工速度。
而通过增加施工队后等步距异节奏流水施工就会转化为等节奏流水施工。
3．无节奏流水施工、异步距异节奏流水施工、等步距异节奏流水施工横道图参数计算步距K使用“累加数列错位相减取最大值”法计算。
（1）原始数据a b ad c ba a e（2）累加数列a b+a a+b+ad c+d b+c+da a+a e+a+a（3）错位相减（4）取最大值K1,2=max{b+a-d,a+b+a-(c+d),-(b+c+d)} K2,3=max{c+d-a,b+c+d-(a+a),-(e+a+a)} 工期T=∑∑K+t。
利用office绘制施工进度计划横道图
利用office绘制施工进度计划横道图在word中绘制横道图需要利用绘图工具来实现。
在Excel中利用“悬浮的条形图”可以制作简单的横道图。
Step1 启动Excel,仿照图1的格式，制作一份表格,并将有关工序名称、开(完)工时间和工程持续时间等数据填入表格中。
A1单元格中请不要输入数据，否则后面制作图表时会出现错误。
“完成时间”也可以不输入。
同时选中A1至C12单元格区域,执行“插入？图表”命令，启动“图表向导—4步骤之1—图表类型”（如图2)。
Setp2 切换到“自定义类型"标签下，在“图表类型”下面的列表中，选中“悬浮的条形图"选项，单击“完成"按钮,图表插入到文档中。
然后用鼠标双击图表的纵坐标轴,打开“坐标轴格式”对话框，切换到“刻度”标签下，选中“分类次序反转”选项;再切换到“字体”标签下，将字号设置小一些，确定返回。
经过此步操作，图表中有关“工序名称”就按开工顺序从上到下排列了。
Step3 仿照上面的操作,打开横坐标轴的“坐标轴格式”对话框，在“刻度”标签中，将“最小值”和“交叉于”后面的方框中的数值重新设置；同时在“字体”标签中，将字号设置小一些,确定返回。
调整好图表的大小和长宽比例，一个简单的横道图制作完成(图3).下面红色部分是赠送的总结计划，不需要的可以下载后编辑删除～2014年工作总结及2015年工作计划（精选) XX年，我工区安全生产工作始终坚持“安全第一，预防为主,综合治理”的方针，以落实安全生产责任制为核心，积极开展安全生产大检查、事故隐患整改、安全生产宣传教育以及安全生产专项整治等活动，一年来,在工区全员的共同努力下，工区安全生产局面良好，总体安全生产形势持续稳定并更加牢固可靠。
一、主要工作开展情况（一)认真开展安全生产大检查，加大安全整治力度。
在今年的安全生产检查活动中,工区始终认真开展月度安全检查和日常性安全巡视检查记录，同时顺利完成公司组织的XX年春、秋季安全生产大检查和国家电网公司组织的专项隐患排查工作。
流水施工及横道图
2.组织无节奏流水施工的关键是正确计算流水步距。 计算流水步距可采用取大差法，计算步骤为：
a）累加各施工过程的流水节拍，形成累加数据系列； b）相邻两施工过程的累加数据系列错位相减； c）取差数之大者作为该两个施工过程的流水步距。 所以本案例：柱、梁两个施工过程的流水步距为： （大差法）
2 6 9 11 3 6 8 10
无节奏流水施工（特点、工期、横道图） 1.特点： （1）各施工过程在各施工段的流水节拍不全相等（通常为 都不相等） （2）流水步距（K）与流水节拍存在某种函数关系（可用取 大差法） （3）工作队能连续工作，施工段可能有间歇 （4）施工过程数等于工作队数
2.工期（TP） Tp= ∑tn+ ∑k-∑C+ ∑G ∑tn为最后一项工作的流水节拍之和； ∑k为流水步距之和； ∑C为插入时间、平行搭接时间之和； ∑G为间歇时间之和。
【典型案例二】 背景： 某工程由A、B、C、D四个分项工程组成，分别为 施工准备、挖土、砌砖基础、回填土工程，它在平面 上划分为四个施工段，各分项工程在各个施工段上的 流水节拍均为3天，其中A、B施工过程和B、C施工过 程允许平行搭接1天，C、D施工过程之间有2天的技术 间歇时间。
【问题】 1.试述等节奏流水施工的特点。 2.用等节奏流水施工方法组织施工并绘制流水施 工横道图。 3.确定等节奏流水施工的流水步距、流水工期及 工作队总数。
（2）流水步距等于各个流水节拍的最大公约数。 （3）每个专业工作队都能够连续作业，施工段 没有间歇时间。 （4）专业工作队数目大于施工过程数目（某施 工过程应组织的工作队数=该过程的流水节拍/最大公 约数）。 2.工期（ Tp ）Tp=（M＋N－1）K－ ∑Ｃ＋ ∑G 3.横道图的识读及绘制
（二）异步距异节奏流水（无节奏流水施工的特例） 1.特点： （1）同一施工过程在各个施工段上的流水节拍都相 等，不同施工过程在同一施工段上的流水节拍之间存在 一个最大公约数。
流水施工横道图绘制
第二讲流水施工横道图绘制一、等节奏流水施工特点二、无节奏流水施工特点三、等节奏流水施工横道图绘制四、无节奏流水施工横道图绘制五、等节奏流水施工流水节拍计算一、等节奏流水施工特点（案例1）案例11背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。
指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。
施工区域分成主卧与次卧两个施工段。
规定每个专业队先完成主卧施工再完成次卧施工任务，每天一班工作制，组织等节奏流水施工。
等节奏流水施工进度横道图如下。
2问题：（1）指出等节奏流水施工特点3分析与答案等节奏流水施工进度横道图基本概念3分析与答案等节奏流水施工特点[答疑编号0101：针对该题提问]特点1、流水节拍全等特点2、流水节拍恒等流水步距，K ab=t（恒等）特点3、流水工期计算公式T=（m×r+n-1）×K特点4、专业队连续作业二、无节奏流水施工特点案例21背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。
指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。
施工区域包括主卧、次卧两个施工段。
规定每个专业队先完成主卧施工段作业施工再完成次卧施工段作业施工任务，每天一班工作制，组织无节奏流水施工。
无节奏流水施工进度横道图如下表。
2问题：（1）指出无节奏流水施工特点3分析与答案无节奏流水施工流水参数工艺参数空间参数3分析与答案无节奏流水施工特点[答疑编号0102：针对该题提问]特点1、流水节拍不全等特点2、流水节拍不恒等流水步距，K ab≠t（不恒等）特点3、流水工期计算公式T=ΣK+Tn=K ab+t b1+t b2特点4、专业队连续作业三、等节奏流水施工横道图绘制案例31背景某两室一厅住宅装修工程施工任务被划分为三个施工过程：钉地龙骨、铺木地板、打磨油漆。
指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工；指定c专业队负责打磨油漆施工。
4种流水施工横道图全解析及案例分析
挖土方
混凝土垫层
2天
砌砖
2天
抹灰
2天
面层铺贴
队1
队2
2天 2天
等步距成倍节拍流水施工的特点：1、同一施工过程在不同施工段的流水节拍相等 2、施工队数量可能大于施工过程数 3、不同施
工过程的流水步距相同 4、相邻施工段无间歇时间
固定节拍流水施工
时间Байду номын сангаас过程 挖土方 混凝土垫层 砌砖 抹灰 面层铺贴
施工
12 2天
挖土方
混凝土垫层
2天
砌砖
2天 ＋1天间歇
抹灰
2天
队1 面层铺贴
队2
2天 2天
异步距成倍节拍流水施工的特点：1、同一施工过程在不同施工段的流水节拍相等 2、施工队数量可能大于施工过程数 3、不同施
工过程的流水步距不尽相同 4、相邻施工段有间歇时间
等步距成倍节拍流水施工
过程
时间 施工 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19
34 2天
56 2天
78 2天
9 10 11 12 13 14 15 16 17 18 19
固定节拍流水施工的特点：1、同一施工过程在不同施工段的流水节拍相等 2、施工队数量等于施工过程数 3、不同施工过程的流 水步距相同 4、相邻施工段无间歇时间
3天 2天
4天 2天 ＋1天间歇
无节奏流水施工的特点：1、各施工过程及其在各段上的流水节拍通常不同 2、相邻专业队 间流水步距可能不等 3、专业工作队数 目等于施工过程数目 4、相邻施工段间可能有间歇时间。
异步距成倍节拍流水施工
过程
时间 施工 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19
完整word版流水施工横道图绘制
第二讲流水施工横道图绘制一、等节奏流水施工特点二、无节奏流水施工特点三、等节奏流水施工横道图绘制四、无节奏流水施工横道图绘制五、等节奏流水施工流水节拍计算一、等节奏流水施工特点（案例1）案例11背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。
指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。
施工区域分成主卧与次卧两个施工段。
规定每个专业队先完成主卧施工再完成次卧施工任务，每天一班工作制，组织等节奏流水施工。
等节奏流水施工进度横道图如下。
2问题：（1）指出等节奏流水施工特点3分析与答案等节奏流水施工进度横道图基本概念3分析与答案等节奏流水施工特点]：针对该题提问950942020101答疑编号[特点1、流水节拍全等特点2、流水节拍恒等流水步距，K=t（恒等）ab特点3、流水工期计算公式T=（m×r+n-1）×K特点4、专业队连续作业二、无节奏流水施工特点案例21背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。
指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。
施工区域包括主卧、次卧两个施工段。
规定每个专业队先完成主卧施工段作业施工再完成次卧施工段作业施工任务，每天一班工作制，组织无节奏流水施工。
无节奏流水施工进度横道图如下表。
2问题：（1）指出无节奏流水施工特点3分析与答案无节奏流水施工流水参数工艺参数空间参数无节奏流水施工特点 3分析与答案：针对该题提问][答疑编号950942020102、流水节拍不全等特点1 ≠t（不恒等）特点2、流水节拍不恒等流水步距，K ab+t3、流水工期计算公式T=ΣK+Tn=K+t 特点b2abb1、专业队连续作业特点4 三、等节奏流水施工横道图绘制3 案例 1背景某两室一厅住宅装修工程施工任务被划分为三个施工过程：钉地龙骨、铺木地板、打磨油漆。
专业队专业队负责铺木地板施工；指定c 指定a专业队负责钉地龙骨施工；指定b 次卧两个施工段。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二讲流水施工横道图绘制一、等节奏流水施工特点二、无节奏流水施工特点三、等节奏流水施工横道图绘制四、无节奏流水施工横道图绘制五、等节奏流水施工流水节拍计算一、等节奏流水施工特点（案例1）案例11背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。
指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。
施工区域分成主卧与次卧两个施工段。
规定每个专业队先完成主卧施工再完成次卧施工任务，每天一班工作制，组织等节奏流水施工。
等节奏流水施工进度横道图如下。
2问题：（1）指出等节奏流水施工特点3分析与答案等节奏流水施工进度横道图基本概念3分析与答案等节奏流水施工特点[答疑编号950942020101：针对该题提问]特点1、流水节拍全等特点2、流水节拍恒等流水步距，K ab=t（恒等）特点3、流水工期计算公式T=（m×r+n-1）×K特点4、专业队连续作业二、无节奏流水施工特点案例21背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。
指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。
施工区域包括主卧、次卧两个施工段。
规定每个专业队先完成主卧施工段作业施工再完成次卧施工段作业施工任务，每天一班工作制，组织无节奏流水施工。
无节奏流水施工进度横道图如下表。
2问题：（1）指出无节奏流水施工特点3分析与答案无节奏流水施工流水参数工艺参数空间参数3分析与答案无节奏流水施工特点[答疑编号950942020102：针对该题提问]特点1、流水节拍不全等特点2、流水节拍不恒等流水步距，K ab≠t（不恒等）特点3、流水工期计算公式T=ΣK+Tn=K ab+t b1+t b2特点4、专业队连续作业三、等节奏流水施工横道图绘制案例31背景某两室一厅住宅装修工程施工任务被划分为三个施工过程：钉地龙骨、铺木地板、打磨油漆。
指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工；指定c专业队负责打磨油漆施工。
施工区域分成主卧、次卧两个施工段。
规定每个专业队先完成主卧施工段作业施工任务再完成次卧作业施工任务，每天一班工作制，组织流水施工。
流水节拍表如下表。
次卧主卧钉地龙骨2天2天铺木地板2天2天打磨油漆2天2天2问题（1）根据题意，可以组织什么类型的流水施工（2）流水步距是多少？（3）流水工期是多少？（4）绘制流水施工进度横道图。
[答疑编号950942020103：针对该题提问]3分析与答案（1）根据题意，可以组织什么类型的流水施工次卧主卧钉地龙骨2天2天铺木地板2天2天打磨油漆2天2天流水施工组织类型：1，等节奏流水施工2，无节奏流水施工3，异节奏流水施工因为t全等，所以可以组织等节奏流水施工。
（2）流水步距是多少？因为K=t所以K ab=2天；K bc=2天（3）流水工期是多少？流水工期T=（m×r+n-1）×K=（2×1+3-1）×2=8（天）（4）绘制流水施工进度横道图3分析与答案绘制步骤：①画表格；②填信息；③画横道；④标出施工地点主卧次卧钉地龙骨2天2天铺木地板2天2天打磨油漆2天2天等节奏流水施工进度横道图起点长度分段主卧次卧a 第一天上班时刻2天2天2段b 根据K ab=t=2天2天2天2段c 根据K bc=t=2天2天2天2段四、无节奏流水施工横道图绘制案例4 1背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。
指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。
施工区域包括主卧、次卧两个施工段。
规定每个专业队先完成主卧施工段作业，施工再完成次卧施工段作业施工任务，每天一班工作制，组织流水施工。
流水节拍表如下表。
次卧主卧钉地龙骨1天3天铺木地板1天2天其中a、b专业队开始施工的最小时间间隔为3天。
2问题:（1）根据题意，可以组织什么类型的流水施工？（2）流水步距是多少？（3）流水工期是多少？（4）绘制流水施工进度横道图[答疑编号950942020201：针对该题提问]主卧次卧钉地龙骨1天3天铺木地板1天2天流水施工组织类型：1.等节奏流水施工2.无节奏流水施工3.异节奏流水施工因为t不全等，所以可以组织无节奏流水施工。
（2）流水步距是多少？因为a、b专业队开始施工的最小时间间隔为3天。
所以Kab=3天；（3）流水工期是多少？流水工期T=T=ΣK+Tn=Kab+tb1+tb2=3+1+2=6（天）（4）绘制流水施工进度横道图3分析与答案绘制步骤：①画表格；②填信息；③画横道；④标出施工地点无节奏流水施工进度横道图主卧次卧1钉地龙骨1天3天铺木地板1天2天起点长度分段主卧次卧a 第一天上班时刻2段b Kab=3天2段案例5 1背景项目经理决定将一层办公楼装修工程按照施工工艺划分为四个施工过程：石膏板吊顶、刷墙面乳胶漆、铺设地面砖、灯具安装，分别指定a，b，c，d四个专业队负责施工，每天一班工作制，并将办公楼施工平面划分成四个施工段Ⅰ、Ⅱ、Ⅲ、Ⅳ，组织流水施工。
流水工艺顺序为吊顶→乳胶漆→地面砖→灯具安装。
施工段进场顺序为Ⅰ→Ⅱ→Ⅲ→Ⅳ。
流水节拍表如下：ⅠⅡⅢⅣ吊顶 1 2 4 3乳胶漆 1 3 2 4地面砖 1 1 2 1灯具安装 1 1 1 3其中合同约定，合同工期为18天2.问题（1）该工程可以组织何种类型的流水施工（2）列式计算各相邻专业队之间的流水步距（3）列式计算流水工期，是否满足合同工期要求[答疑编号950942020202：针对该题提问]3.分析与答案（1）该工程可以组织何种类型的流水施工由于所有t不全等，可以组织无节奏流水施工3.分析与答案（2）列式计算各相邻专业队之间的流水步距Kab=4（天）流水节拍，累加数列，错位相减，取大差，做流水步距。
简称取大差法3.分析与答案（2）计算各相邻专业队之间的流水步距Kbc=6（天）流水节拍，累加数列，错位相减，取大差，做流水步距。
简称取大差法3.分析与答案（2）计算各相邻专业队之间的流水步距Kcd=2（天）流水节拍，累加数列，错位相减，取大差，做流水步距。
简称取大差法3分析与答案（3）列式计算流水工期，是否满足合同工期要求Kab=4（天）Kbc=6（天）Kcd=2（天）T=ΣK +Tn=Kab+Kbc+Kcd=4+6+2+1+1+1+3=18（天）满足案例6 1背景项目经理决定将一层办公楼装修工程按照施工工艺划分为四个施工过程：石膏板吊顶、刷墙面乳胶漆、铺设地面砖、灯具安装，分别指定a，b，c，d四个专业队负责施工，每天一班工作制，并将办公楼施工平面划分成四个施工段，组织流水施工。
流水节拍表如下：根据取大差法计算出的流水步距是：Kab=4（天），Kbc=6（天），Kcd=2（天）。
其中合同约定，合同工期为18天。
2问题（1）绘制该工程流水施工横道图流水节拍表单位：天ⅠⅡⅢ石膏板吊顶（a） 1 2 4 3刷墙面乳胶漆（b）1 3 2 4铺设地面砖（c） 1 1 2 1灯具安装（d） 1 1 1 3 [答疑编号950942020203：针对该题提问]3分析与答案ⅠⅡⅢ石膏板吊顶（a） 1 2 4 3 刷墙面乳胶漆（b）1 3 2 4 铺设地面砖（c） 1 1 2 1 灯具安装（d） 1 1 1 3起点长度分段ⅠⅡⅢⅣa 第一天 1 2 4 3 4b Kab=4 1 3 2 4 4c Kbc=6 1 1 2 1 4d Kcd=2 1 1 1 3 4案例7 1背景某二室一厅住宅装修工程施工任务被划分成两个施工过程：钉地龙骨、铺木地板，施工区域仅包括主卧，指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工，每天一班工作制。
项目部编制了施工进度横道图如下2问题（1）根据施工进度横道图将各专业队作业时间参数填入下表中三、施工计划进度横道图/施工实际进度横道图（案例8）案例8 1背景某两室一厅住宅装修工程施工任务被划分成两个施工过程：钉地龙骨、铺木地板，施工区域仅包括主卧，指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工，每天一班工作制，专业队作业计划时间参数如下：作业计划开始时间作业计划持续时间a专业队第1天上班时刻 3天b专业队第4天上班时刻 2天工程施工过程中，由于施工材料供应不及时等原因，导致专业队作业实际时间参数如下：作业实际开始时间作业实际持续时间a专业队第1天上班时刻 4天b专业队第3天上班时刻 4天2问题：（1）绘制该工程施工计划进度横道图，指出计划工期。
（2）绘制该工程施工实际进度横道图，指出实际工期。
3分析与答案（1）绘制该工程施工计划进度横道图，指出计划工期[答疑编号950942020204：针对该题提问]3分析与答案（2）绘制该工程施工实际进度横道图，指出实际工期四、施工总进度计划横道图（案例9-案例11）案例9 1背景某施工单位通过招投标与建设单位签订了一标段施工承包合同，承包范围是1﹟住宅楼和2﹟住宅楼施工，合同约定，合同工期为24个月。
工期开工前，项目经理确定了两栋楼的计划开竣工时间如下：开工时间竣工时间1﹟住宅楼第1个月初第12个月末2﹟住宅楼第13个月初第24个月末2问题（1）绘制群体工程施工总进度计划横道图（2）计划工期是否满足合同工期要求3分析与答案[答疑编号950942020301：针对该题提问]（1）群体工程施工总进度计划横道图3分析与答案（1）群体工程施工总进度计划横道图案例10 1背景某施工单位通过招投标与建设单位签订了一标段施工承包合同，承包范围是1﹟住宅楼和2﹟住宅楼施工，合同约定，合同工期为21个月。
工程开工前，项目经理确定了两栋楼的计划开竣工时间如下：开工时间竣工时间1﹟住宅楼第1个月初第12个月末2﹟住宅楼第10个月初第21个月末2问题（1）绘制群体工程施工总进度计划横道图（2）计划工期是否满足合同工期要求3分析与答案[答疑编号950942020302：针对该题提问]（1）群体工程施工总进度计划横道图案例11 1背景某施工单位通过招投标与建设单位签订了一标段施工承包合同，承包范围是1﹟住宅楼和2﹟住宅楼施工，合同约定，合同工期为12个月。
工程开工前，项目经理确定了两栋楼的计划开竣工时间如下：开工时间竣工时间1﹟住宅楼第1个月初第12个月末2﹟住宅楼第1个月初第12个月末2问题（1）绘制群体工程施工总进度计划横道图（2）计划工期是否满足合同工期要求3分析与答案[答疑编号950942020303：针对该题提问]（1）群体工程施工总进度计划横道图案例9-案例11的启示1，两栋楼，组织顺序施工，则工期最长；组织平行施工，则工期最短2，两个施工过程，组织顺序施工，则工期最长；组织平行施工，则工期最短五、单位工程施工进度计划横道图（案例12）案例12 1背景某施工单位通过招投标与建设单位签订了二标段施工承包合同，承包范围是3﹟住宅楼施工，该工程为框架结构。
