第一章 引论1-1,电能较之其他形式的能量有许多突出的优点。

电能可以集中生产分散使用、便于传输和分配、便于和其他形式的能量相互转化,可以满足生产及生活多方面的需要。

1-2,由线路中的损耗表达式SU lP P N ⋅Φ⋅=∆222cos ρ 可以看出,在P 、l 、cos Φ及ρ已经确定的情况下,线路损耗就由截面积和线电压决定。

由于线路损耗与电压成反比,因此提高电压能够降低线路损耗。

1-3,各设备的额定电压分别为:(a) G1 10.5KV ;T1 10.5/121KV ; T2 110/38.5KV ;(b) G1 10.5KV ;T1 10.5/121KV ;T2 110/11KV ;T3 110KV/6.6/38.5KV G2 6.3KV ;T4 35/6.6KV ; T5 6.3/38.5KV ;M1 6KV(c) G1 10.5KV ;G2 10.5KV ;T1 10.5/121KV ;T2 10.5/121/38.5KV 1-4,电能质量的三个基本指标是频率、电压和波形。

系统频率主要取决于系统中有功功率的平衡;节点电压主要取决于系统中无功功率的平衡;波形质量问题由谐波污染引起。

1-5,提高电力系统安全可靠性主要从以下几个方面着手:(1)提高电网结构的强壮性;(2)提高系统运行的稳定性;(3)保证一定的备用容量第二章 基本概念2-1,解:只须p ef <p mf ,即电容C 发出的无功要小于电感L 吸收的无功。

2-2,功率方向问题即是节点功率是流出还是流入的问题。

同题2-5类似。

2-3,单相传输系统具有功率的脉动特性。

脉动功率将对电动机产生一脉动转矩,对于工业上的大型感应电动机以及交流发电机,脉动转矩是完全不能接受的。

三相交流电机消除了功率和转矩的脉动,且在经济上是合理的,三相交流电力系统仍是当今具支配性的电力传输与分配的方式。

2-4,对于对称三相系统的稳态运行情况,实际上只要进行其中某一相的计算,而其他两相的电流和电压根据相序关系易于求得。

《电气工程基础》习题集

《电气工程基础》习题集

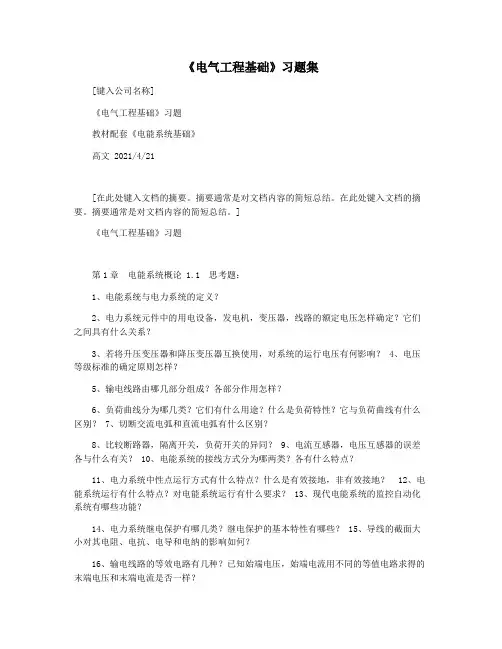

《电气工程基础》习题集[键入公司名称]《电气工程基础》习题教材配套《电能系统基础》高文 2021/4/21[在此处键入文档的摘要。

摘要通常是对文档内容的简短总结。

在此处键入文档的摘要。

摘要通常是对文档内容的简短总结。

]《电气工程基础》习题第1章电能系统概论 1.1 思考题:1、电能系统与电力系统的定义?2、电力系统元件中的用电设备,发电机,变压器,线路的额定电压怎样确定?它们之间具有什么关系?3、若将升压变压器和降压变压器互换使用,对系统的运行电压有何影响?4、电压等级标准的确定原则怎样?5、输电线路由哪几部分组成?各部分作用怎样?6、负荷曲线分为哪几类?它们有什么用途?什么是负荷特性?它与负荷曲线有什么区别?7、切断交流电弧和直流电弧有什么区别?8、比较断路器,隔离开关,负荷开关的异同? 9、电流互感器,电压互感器的误差各与什么有关? 10、电能系统的接线方式分为哪两类?各有什么特点?11、电力系统中性点运行方式有什么特点?什么是有效接地,非有效接地? 12、电能系统运行有什么特点?对电能系统运行有什么要求? 13、现代电能系统的监控自动化系统有哪些功能?14、电力系统继电保护有哪几类?继电保护的基本特性有哪些? 15、导线的截面大小对其电阻、电抗、电导和电纳的影响如何?16、输电线路的等效电路有几种?已知始端电压,始端电流用不同的等值电路求得的末端电压和末端电流是否一样?17、电晕损耗是什么损耗?它在线路等值电路中用什么参数表示?1.2 作业题1.某电力系统的部分结线如图所示。

各线路的额定电压等级已示于图中。

试求:1)发电机G-1,G-2,G-3的额定电压。

2)变压器T-1到T-7的各绕组的额定电压。

《电气工程基础》习题220KVLGJ-300/15LGJ-400/5013.8KVT-3G-3110KVT-2G-26KVT-1T-710KVLGJ-150/25110KVLGJ-185/25LGJ-70/10T-435KV35KVT-510.5KVT-6G-135KV6KV2.某系统的日负荷曲线如下所示,求此系统的Tmax、Pav及全系统一年内的电能消耗。

电气工程基础习题

电气工程基础习题
功功率和无功功率。

V
10Ω

题 2-6 图
2-7 某单相负荷从 416V 的输电线上以 cosφ = 0.9 滞后吸收 10kW 功率
1) 求该负荷所吸收的复功率 2) 求该负荷上流经的电流
3) 求该负荷的吸收的功率表达式 p(t)
3
第三章 电力系统负荷的运行特性及数学模型
3-1 什么是日负荷曲线?如何根据有功日负荷曲线求出一日消耗的总电能? 3-2 在负荷的静态特性中,负荷与哪些因素有关?在负荷的动态特性中,负荷与哪些因素有
输送容量之比和电抗与电阻比值。
5
第五章 电力变压器参数及模型
5-1 一台 SFL-15000/110 型双绕组变压器,额定容量为 15MVA,额定变比为 110/11kV,其 试验参数为 Pk=133kW,P0=50kW,Uk﹪=10.5,I0﹪=3.5,试计算归算到高压侧的各参 数并画出等值电路。
关? 3-3 某用电负荷的年平均负荷曲线如图所示。试求:全年消耗电能、最大负荷利用小时数。
题 3-3 图 3-4 画出异步电动机的等值电路,并描述其无功功率与电压的静态关系。 3-5 负荷综合特性常用哪几种模型来描述?
4
第四章 输电线的参数及模型
4-1 为什么要对三相线路进行换位? 4-2 30km 长的架空输电线路导线型号为 LGJQ-300,其导线直径为 23.76mm,导线等距离水
电气工程基础配套习题集
上海交通大学电气工程系 2003 年 6 月
1
第一章 引论
1-1 电能与其他形式的能量相比有什么优点? 1-2 为什么提高电压能够降低线路损耗? 1-3 试标出下图所示电力系统中各设备的额定电压。题 1-3 图(b)中 T3 的送电方向是由 110kV

电气工程基础习题答案

电气工程基础习题答案

电气工程基础》题解(第1 章)1- 1 简述我国电力工业的现状和发展前景?答:建国以来我国的电力工业得到了飞速的发展,在电源建设、电网建设和电源结构建设等方面均取得了世人瞩目的成就。

目前我国电力工业已进入“大机组”、“大电网”、“超高压”、“高自动化”的发展阶段。

截至2000年,全国装机容量已达316GW,年发电量1.3*1012KW?h,均居世界第二位,成为一个电力大国。

不过与发达国家相比仍有较大差距。

主要体现在,我国电力工业的分布和发展还很不平衡,管理水平和技术水平都有待提高,人均占有电力也只有0.25KW。

电力工业还需持续、稳步地发展。

我国电力工业地发展方针是一方面优先开发水电、积极发展火电、稳步发展核电、因地制宜利用其他可再生能源发电,搞好水电的“西电东送”和火电的“北电南送”建设;另一方面,要继续深化电力体制改革,实施厂网分开,实行竞价上网,建立竞争、开放、规范的电力市场。

随着总装机容量为18200MW 的三峡水电站的建成,将为我国的电力工业发展注入强大的活力和深远的影响。

2009 年三峡电站全部建成投产后,将会通过15回500KV 交流输电线路和3回500KV 直流双极输电线路,将其巨大的电能向周围的区域电网辐射,逐步建成以三峡电站为核心的全国联合电网。

1-2 电能生产的主要特点是什么?组成电力系统运行有何优点?答:电能生产主要有以下特点:⑴电能的生产和使用同时完成。

在任一时刻,系统的发电量只能取决于同一时刻用户的用电量。

因此,在系统中必须保持电能的生产、输送、和使用处于一种动态的平衡。

⑵正常输电过程和故障过程都非常迅速。

电能是以电磁波的形式传播的,所以不论是正常的输电过程还是发生故障的过程都极为迅速,因此,为了保证电力系统的正常运行,必须设置完善的自动控制和保护系统。

⑶具有较强的地区性特点。

电力系统的规模越来越大,其覆盖的地区也越来越广,各地区的自然资源情况存在较大差别,因此制定电力系统的发展和运行规划时必须充分考虑地区特点。

电气工程基础习题答案

电气工程基础习题答案
由于发电机总是接在线路的首端所以它的额定电压应比电网的额定电压高5用于补偿电网上的电压损失变压器一次绕组的额定电压规定等于电网的额定电压但是当变压器的一次绕组直接与发电机的出线端相连时其一次绕组的额定电压应与发电机的额定电压相同变压器的二次绕组的额定电压规定应比同级电网的额定电压高10当变压器的二次侧输电距离较短或变压器阻抗较小时则变压器二次绕组的额定电压可比同级电网的额定电压高5电网的额定电压国家规定各级电网电压在用户处的电压偏差不得超过5故在运行中可允许线路首端的电压比额定电压高5而末端的电压比额定电压低5
UH
U
n2

2 n
谐波电流含量可表示为
IH
I
n2
2 n
谐波总崎变率是指谐波含量与
基波分量的比值的百分数称为谐波总崎变率,用 THD 表示。由此可得: 电压总崎变率为
IH 100% I1 THDU UH 100% 电流总崎变率为 U1
THDI
2-4 电力系统中有哪些主要谐波源? 答:根据负荷特点,电力系统的谐波源大致可分为下面两类。 ⑴含电弧和铁磁非线性设备的谐波源。 ⑵整流和换流电子器件所形成的谐波源。 2-5 电力系统中的谐波可以造成哪些危害?
《电气工程基础》题解(第 1 章)
1-1 简述我国电力工业的现状和发展前景? 答:建国以来我国的电力工业得到了飞速的发展,在电源建设、电网建设和 电源结构建设等方面均取得了世人瞩目的成就。目前我国电力工业已进入“大机 组”、 “大电网 ”、 “超高压 ”、 “高自动化 ”的发展阶段。截至 2000 年,全国装机容 量已达 316GW,年发电量 1.3*1012 KW•h,均居世界第二位,成为一个电力大国。 不过与发达国家相比仍有较大差距。主要体现在,我国电力工业的分布和发展还 很不平衡,管理水平和技术水平都有待提高,人均占有电力也只有 0.25KW。电 力工业还需持续、稳步地发展。 我国电力工业地发展方针是一方面优先开发水电、积极发展火电、稳步发展 核电、因地制宜利用其他可再生能源发电,搞好水电的 “西电东送 ”和火电的 “北 电南送”建设;另一方面,要继续深化电力体制改革,实施厂网分开,实行竞价 上网,建立竞争、开放、规范的电力市场。 随着总装机容量为 18200MW 的三峡水电站的建成, 将为我国的电力工业发 展注入强大的活力和深远的影响。2009 年三峡电站全部建成投产后,将会通过 15 回 500KV 交流输电线路和 3 回 500KV 直流双极输电线路,将其巨大的电能 向周围的区域电网辐射,逐步建成以三峡电站为核心的全国联合电网。 1-2 电能生产的主要特点是什么?组成电力系统运行有何优点? 答:电能生产主要有以下特点: ⑴电能的生产和使用同时完成。在任一时刻,系统的发电量只能取决于同一 时刻用户的用电量。因此,在系统中必须保持电能的生产、输送、和使用处于一 种动态的平衡。 ⑵正常输电过程和故障过程都非常迅速。电能是以电磁波的形式传播的,所 以不论是正常的输电过程还是发生故障的过程都极为迅速,因此,为了保证电力 系统的正常运行,必须设置完善的自动控制和保护系统。 ⑶具有较强的地区性特点。电力系统的规模越来越大,其覆盖的地区也越来 越广,各地区的自然资源情况存在较大差别,因此制定电力系统的发展和运行规 划时必须充分考虑地区特点。

2023电气工程师《基础考试》训练题及答案

2023电气工程师《基础考试》训练题及答案

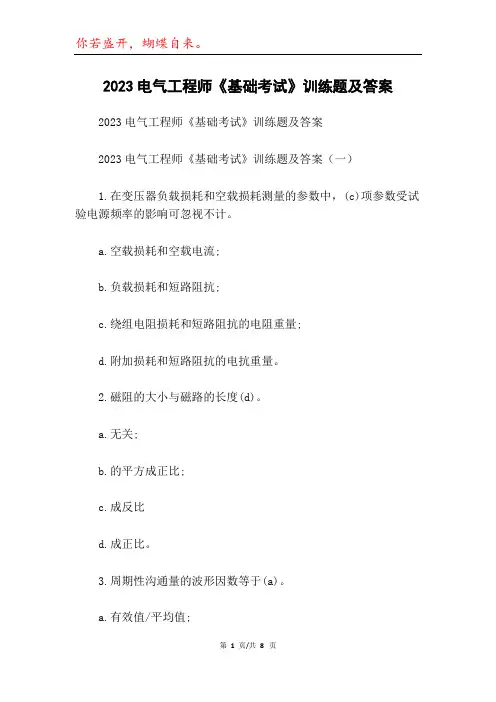

2023电气工程师《基础考试》训练题及答案2023电气工程师《基础考试》训练题及答案2023电气工程师《基础考试》训练题及答案(一)1.在变压器负载损耗和空载损耗测量的参数中,(c)项参数受试验电源频率的影响可忽视不计。

a.空载损耗和空载电流;b.负载损耗和短路阻抗;c.绕组电阻损耗和短路阻抗的电阻重量;d.附加损耗和短路阻抗的电抗重量。

2.磁阻的大小与磁路的长度(d)。

a.无关;b.的平方成正比;c.成反比d.成正比。

3.周期性沟通量的波形因数等于(a)。

a.有效值/平均值;b.最大值/有效值;c.瞬时值/有效值;d.最大值/平均值。

4.周期性沟通量的波顶因数等于(b)。

a.有效值/平均值;b.最大值/有效值;c.瞬时值/有效值;d.最大值/平均值。

5.直流试验电压的脉动是指对电压(a)的周期性波动。

a.算术平均值;b.最大值;c.最小值;d.峰值。

6.直流试验电压的脉动幅值等于(d)。

a.最大值和最小值之差;b.最大值与平均值之差;c.最小值与平均值之差;d.最大值和最小值之差的一半。

7.三相变压器的三相磁路不对称,正常状况下,三相空载励磁电流不相等,三相芯柱中的`磁通量为(c)。

a.两边相相等,并大于中间相;b.两边相相等,并小于中间相;c.三相相等;d.三相不相等,且无规律。

8.经耐受105℃的液体介质浸渍过的纸、纸板、棉纱等都属于(a)绝缘a.a级;b.b级;c.y级;d.f级。

9.电动机的额定功率是指在额定运行状态下(b)。

a.从电源输入的电功率;b.电动机的发热功率;c.电动机轴输出的机械功率;d.电动机所消耗的功率。

10.tyd220/3电容式电压互感器,其额定开路的中间电压为13kv,若运行中发生中间变压器的短路故障,则主电容c1承受的电压将提高约(b)。

a.5%;b.10%;c.15%;d.20%。

2023电气工程师《基础考试》训练题及答案(二)1.对电介质施加直流电压时,由电介质的电导所打算的电流称为(a)。

电气工程基础课后习题第二章

电气工程基础课后习题第二章

1 PS 1 (PS 1 2 +PS 13 -PS 23) 2 1 PS 2 (PS 1 2 +PS 23 -PS 13) 2 1 PS 3 (PS 13 +PS 23 -PS 1 2) 2
P0 j Q 0
图2.31 三绕组变压器的等值电路
第二章电力网的参数计算和等值电路 §2.1 概论
电力网:由各种不同电压等级的输电线路和升降变压器组成, 它们的参数计算及等值电路时电力系统分析计算的基础。 本章主要内容: 1.输电线路的结构、架空线路各参数的物理意义及参数计算; 2.各种变压器参数的物理意义、计算及等值电路,包括双绕组 变压器的II型等值电路; 3.导线的选择,校验方法。
2.4.2 三绕组变压器
短路损耗必须进行折算,折算公式如下:
容量比100/100/50 ( PS 13 PS'1 3 SN 2 ) 4PS'13 SN 3 SN 2 ) 4PS' 23 SN 3
( PS 23 PS' 2 3
容量比100/50/100 SN 2 ) 4PS'1 2 PS 1 2 PS'1( 2 SN 2 ( PS 23 PS' 2 3 SN 2 ) 4PS' 23 SN 2
2.3.4 电力线路的等值电路 2.3.5.1一字型等值电路:对于线路不超过100km的短架空线路及不长的电缆线 路当线路电压不高时, 线路电纳可忽略, 得到一字型等值电路。
2.3.5.2П型和T型等值电路 长度在100-300km之间的架空线路或者长度不超过100km的电缆线路(中等 长度的电力线路),采用П型和T型等值电路
当f=50Hz, Ur=1时
x 1 0.1445lg

电力工程基础第二版习题及答案

电力工程基础第二版习题及答案

第一章1-1 什么是电力系统?建立联合电力系统有哪些好处?答:电力系统是由发电厂、变电所、输配电线路和电力用户组成的整体。

建立联合电力系统的优点是:可以减少系统的总装机容量;可以减少系统的备用容量;可以提高供电的可靠性;可以安装大容量的机组;可以合理利用动力资源,提高系统运行的经济性。

1-2 电能生产的主要特点是什么?对电力系统有哪些要求?答:电能生产的主要特点是:电能不能大量存储;过渡过程十分短暂;与国民经济各部门和人民一般生活的关系极为紧密。

对电力系统的根本要求是:保证供电的可靠性;保证良好的电能质量;为用户提供充分的电能;提高电力系统运行的经济性。

1-3 我国规定的三相交流电网额定压等级有哪些?用电设备、发电机、变压器的额定电压与同级电网的额定电压之间有什么关系?为什么?答:我国规定的三相交流电网额定压等级,低压有0.22/0.127 kV、0.38/0.22 kV和0.66/0.38kV;高压有3 kV、6 kV、10 kV、35 kV、60 kV、110 kV、220 kV、330 kV、500 kV和750 kV。

用电设备的额定电压规定与同级电网的额定电压相同;发电机的额定电压应比同级电网额定电压高5%;变压器一次绕组的额定电压,对于降压变压器,应等于电网的额定电压,对于升压变压器,应等于发电机的额定电压;变压器二次绕的额定电压,当二次侧供电线路较长时,应比电网额定电压高10%,当变压器二次侧供电线路较短时,应比同级电网额定电压高5%。

1-4 衡量电能质量的主要指标有哪些?简述它们对电力系统的主要影响。

答:衡量电能质量的主要指标有:频率偏差、电压偏差、电压波动与闪变、高次谐波〔波形畸变率〕、三相不平衡度及临时过电压和瞬态过电压。

对电力系统的主要影响〔略〕。

1-5 什么叫小电流接地系统?什么叫大电流接地系统?小电流接地系统发生一相接地时,各相对地电压如何变化?这时为何可以临时继续运行,但又不同意长期运行?答:中性点不接地和中性点经消弧线圈接地的系统称为小电流接地系统;性点直接接地〔或经低电阻接地〕的系统称为大电流接地系统。

《电气工程基础》习题集2版

《电气工程基础》习题集2版

第1章电力系统的基本概念1-1 电力网、电力系统与动力系统的定义就是什么?基本构成形式如何?1-2 对电力系统运行的基本要求就是什么?1-3 电力系统的电气接线图与地理接线图有何区别?1-4 电力系统的额定电压就是如何确定的?系统各元件的额定电压如何确定?1-5 目前我国电力系统的额定电压等级有哪些?额定电压等级选择确定原则有哪些?1-6 电力系统的接线方式有哪些?各自的优、缺点有哪些?1-7 联合电力系统的优越性有哪些?1-8 根据发电厂使用一次能源的不同,发电厂主要有哪几种型式?1-9 电力变压器的主要作用就是什么?主要类别有哪些?1-10 架空线路与电缆线路各有什么特点?1-11 直流输电与交流输电比较有什么特点?1-12 电力系统的结构有何特点?比较有备用与无备用接线形式的主要区别。

1-13 为什么要规定电力系统的电压等级?主要的电压等级有哪些?1-14 试述我国电压等级的配置情况。

1-15 电力系统各个元件(设备)的额定电压就是如何确定的?1-16 某一60kV电力线路长为100km,每相导线对地电容为0、005 F/km,当电力线路末端发生单相接地故障时,试求接地电容电流值(60kV系统中性点经消弧线圈接地)。

1-17 电力网的额定电压就是怎样规定的?电力系统各类元件的额定电压与电力网的额定电压有什么关系?1-18 升压变压器与降压变压器的分接头就是怎样规定的?变压器的额定变化与实际变化有什么区别?1-19 电能生产的主要特点就是什么?对电力系统运行有哪些基本要求?1-20 根据供电可靠性的要求,电力系统负荷可以分为那几个等级?各级负荷有何特点?1-21 电能质量的基本指标就是什么?1-22 直流输电与交流输电相比较,有什么特点?1-23 电力系统的结构有何特点?比较有备用与无备用接线形式的主要区别?1-24 我国电力系统的中性点运行方式主要有哪些?各有什么特点?1-25 电能质量的三个主要指标就是什么?各有怎样的要求?1-26 电力系统的主要特点就是什么?1-27 电力网的接线方式中,有备用接线与无备用接线,各有什么特点?1-28 什么就是开式网络?什么就是闭式网络?它们各有什么特点? 1-29 您知道各种电压等级单回架空线路的输送功率与输送距离的适宜范围不?1-30 电力系统的部分接线示于题图1-30,各电压级的额定电压及功率输送方向已标明在图中。

电气工程基础习题答案

电气工程基础习题答案
电力系统的潮流计算是针对具体的电力网络结构根据给定的负荷功率和电源母线电压计算网络中各节点的电压和各支路中的功率及功率损在电力系统的设计和运行中都要用到潮流计算的结果例如电力网规划设计时要根据潮流计算的结果选择导线截面和电气设备确定电力网主结线方案计算网络的电能损耗和运行费用进行方案的经济比较
《电气工程基础》题解(第 1 章)
4
螺旋形涡壳推动水轮机旋转,水轮机的转子带动同轴发电机旋转发电。与火电厂 相比,水电厂的生产过程相对简单,水能成本低廉,无污染,水电厂易于实现自 动化控制和管理,能适应负荷的急剧变化,调峰能力强,且水电厂的兴建还可以 同时解决防洪、灌溉、航运等多方面的问题,从而实现江河的综合利用。但是水 电建设也存在投资大、建设工期长、受季节水量变化影响较大等缺点,且建设水 电的过程中还会涉及到淹没农田、移民、破坏自然和人文景观以及生态平衡等一 系列问题,都需要统筹考虑、合理解决。 核电厂利用核能发电,核能发电的过程和火力发电过程类似,只是其热能是 利用置于核反应堆中的核燃料在发生核裂变时释放出的能量而得到的。 核电厂的 主要优点是可以大量节省煤、石油等燃料。
1
⑷与国民经济各部门关系密切。 电能被广泛的应用于国民经济的各个部门和 人们生活的各个方面,且整个社会对电能的依赖性也越来越强,电力供应不足和 电力系统故障造成的停电, 给国民经济造成的损失和对人们日常生活的影响也越 来越严重。 组成电力系统运行的优点有: ⑴合理利用资源,提高系统运行的经济效益。在电力系统中,通过不同类型 的火电厂、水电厂、核电厂之间的调节和互补,可以充分利用水力资源、降低煤 耗,保证系统有充足的电能供应,提高电力系统运行的整体效益。 ⑵可以减小总负荷的峰值,充分利用系统的装机容量,减小备用容量。组成 电力系统后,由于各个地区的负荷尖峰的相互交错,系统的最高负荷一定会比各 地区的最高负荷之和要小,因此,系统的装机容量就可以得到充分利用。另一方 面,组成系统后,由于系统中的所有发电机都并列运行,其负荷可以相互调节, 各机组互为备用,所以整个系统实际所需的备用容量,要比按各个电厂孤立运行 时所需的备用容量要小的多。 ⑶可以大大提高供电的可靠性和电能质量。组成电力系统后,由于在系统中 是多个发电厂并列运行,个别机组发生故障时对系统电能质量的影响甚微;且故 障机组退出运行后,它所带的负荷可由系统中其它运行的机组和备用机组分担, 因此可大大提高供电的可靠性和电能质量。 ⑷可以采用高效率的大容量发电机组。运行经验表明,大容量发电机组的运 行效率较高,而其单位容量的基建投资和运行费用均相对较低。组成大的电力系 统后,由于有足够的备用容量可使大容量机组的运行无后顾之忧,可以充分发挥 其效益,提高电力系统整体运行的经济性。 1-3 动力系统、 电力系统及电力网各自由哪些部分组成?对电力系统的运行有何 要求? 答:动力系统是由带动发电机转动的动力部分、发电机、升压变电所、输电 线路、降压变电所和负荷等环节构成的整体;电力系统是由发电机、电力网和负 荷组成的统一体;电力网则是由各类降压变电所、输电线路和升压变电所组成的 电能传输和分配的网络, 对电力系统运行的基本要求有

电气工程基础作业二答案

电气工程基础作业二答案

作业二1、有几个参数反映架空输电线路?它们具体反映线路的什么特性?答:电阻R线路通过电流时产生的有功功率的损耗效应电感L:载体导流的磁场效应电导G:线路通电时绝缘介质产生的泄露电流以及导体附近空气游离而产生的有功功率损耗电容C:带电导体周围产生的磁场效应2、一条LGJQ—3×500 的分裂导线的输电线路,按等间距排列,间距为12m,每相分裂间距为400mm,导体直径为30.2mm。

求该线路每公里电抗和电纳.3、一台SFL-15000/110 型双绕组变压器,额定容量为15MVA,额定变比为110/11kV,其试验参数为Pk=133kW,P0=50kW,Uk﹪=10.5,I0﹪=3。

5,试计算归算到高压侧的各参数并画出等值电路。

4、与普通变压器相比,自耦变压器有哪些优缺点?自耦变压器运行需要注意哪些问题?答:1)、在大型超高压电力系统中,多数采用由自耦变压器来联接两个电压级的电力网,自耦变压器具有消耗材料少、投资低、损耗小等优点,得到广泛的应用。

另外,由于通常自耦变压器变比接近于1,导致短路电压百分数要比普通变压器小得多,所以在系统发生短路时,自耦变压器的情况将更为严重。

2)、自耦变压器除了与一般变压器运行特性相同之外,还需要注意的一些问题是: a,由于自耦变压器一、二次侧有直接的电的联系,为了防止高压侧单相接地故障而引起低压侧过电压,其中性点必须牢靠接地; b,自耦变压器两侧都需安装避雷器,以防止过电压; c,自耦变压器短路电压比普通变压器小得多,因此短路电流较普通双绕组变压器大, 必要时,必须采取限制短路电流措施.5、在开关电器断开的过程中,间隙的自由电子是如何产生的?试说明电弧的形成和熄灭过程。

解:切断电路瞬间,由于动静触头间的介质迅速游离,存在着一定浓度的带正电荷的离子和带负电荷的离子。

通过强电场发射、碰撞游离、热游离、热电子发射等过程,弧隙中带电质点不断增多,产生电弧电流。

电弧中存在的游离与去游离这两个性质相反过程的强弱对比决定了电弧的最终发展趋势,即当游离强于去游离时,电弧就会发生并燃烧剧烈;若去游离与游离过程达到平衡,电弧就会稳定燃烧;而去游离占优势时,电弧的燃烧即将减弱并最终熄灭。

电工基础第2版习题答案

电工基础第2版习题答案

电工基础第2版习题答案电工基础是电气工程专业的一门重要课程,它为学生提供了电工基础理论和实践技能的培养。

而电工基础第2版习题答案则是帮助学生巩固所学知识、提高解题能力的重要工具。

本文将为大家提供电工基础第2版习题答案的相关内容,希望对学习电工基础的同学们有所帮助。

第一章:电路基础1. 电流的定义是什么?电流是电荷在单位时间内通过导体横截面的数量,通常用符号I表示,单位是安培(A)。

2. 电压的定义是什么?电压是电荷在电路中由高电位到低电位移动时所具有的能量,通常用符号U表示,单位是伏特(V)。

3. 电阻的定义是什么?电阻是导体对电流流动的阻碍程度,通常用符号R表示,单位是欧姆(Ω)。

4. 串联电路和并联电路有什么区别?串联电路是指电流只有一条路径可以流动的电路,而并联电路是指电流可以分成多条路径流动的电路。

5. 欧姆定律是什么?欧姆定律是指在恒定温度下,电流通过一个导体的大小与导体两端的电压成正比,与导体的电阻成反比。

可以用公式I=U/R表示。

第二章:直流电路1. 如何计算串联电路中的总电阻?串联电路中的总电阻等于各个电阻之和。

2. 如何计算并联电路中的总电阻?并联电路中的总电阻等于各个电阻的倒数之和的倒数。

3. 如何计算电路中的功率?电路中的功率可以用公式P=UI表示,其中P表示功率,U表示电压,I表示电流。

4. 如何计算电路中的电能?电路中的电能可以用公式E=Pt表示,其中E表示电能,P表示功率,t表示时间。

5. 如何计算电阻的等效电阻?电阻的等效电阻可以通过串联电路和并联电路的计算方法得到。

第三章:交流电路1. 交流电是什么?交流电是指电流方向和大小周期性变化的电流。

2. 如何计算交流电路中的电流和电压?交流电路中的电流和电压可以用正弦函数表示,通过计算正弦函数的周期、频率和幅值来得到。

3. 如何计算交流电路中的功率和功率因数?交流电路中的功率可以用公式P=UIcosθ表示,其中P表示功率,U表示电压,I表示电流,θ表示电压和电流的相位差。

电力工程基础第二版习题及答案

电力工程基础第二版习题及答案

第一章1-1 什么是电力系统?建立联合电力系统有哪些好处?答:电力系统是由发电厂、变电所、输配电线路和电力用户组成的整体。

建立联合电力系统的优点是:可以减少系统的总装机容量;可以减少系统的备用容量;可以提高供电的可靠性;可以安装大容量的机组;可以合理利用动力资源,提高系统运行的经济性。

1-2 电能生产的主要特点是什么?对电力系统有哪些要求?答:电能生产的主要特点是:电能不能大量存储;过渡过程十分短暂;与国民经济各部门和人民日常生活的关系极为密切。

对电力系统的基本要求是:保证供电的可靠性;保证良好的电能质量;为用户提供充足的电能;提高电力系统运行的经济性。

1-3 我国规定的三相交流电网额定压等级有哪些?用电设备、发电机、变压器的额定电压与同级电网的额定电压之间有什么关系?为什么?答:我国规定的三相交流电网额定压等级,低压有0.22/0.127 kV、0.38/0.22 kV和0.66/0.38kV;高压有3 kV、6 kV、10 kV、35 kV、60 kV、110 kV、220 kV、330 kV、500 kV和750 kV。

用电设备的额定电压规定与同级电网的额定电压相同;发电机的额定电压应比同级电网额定电压高5%;变压器一次绕组的额定电压,对于降压变压器,应等于电网的额定电压,对于升压变压器,应等于发电机的额定电压;变压器二次绕的额定电压,当二次侧供电线路较长时,应比电网额定电压高10%,当变压器二次侧供电线路较短时,应比同级电网额定电压高5%。

1-4 衡量电能质量的主要指标有哪些?简述它们对电力系统的主要影响。

答:衡量电能质量的主要指标有:频率偏差、电压偏差、电压波动与闪变、高次谐波(波形畸变率)、三相不平衡度及暂时过电压和瞬态过电压。

对电力系统的主要影响(略)。

1-5 什么叫小电流接地系统?什么叫大电流接地系统?小电流接地系统发生一相接地时,各相对地电压如何变化?这时为何可以暂时继续运行,但又不允许长期运行?答:中性点不接地和中性点经消弧线圈接地的系统称为小电流接地系统;性点直接接地(或经低电阻接地)的系统称为大电流接地系统。

电气工程基础习题

电气工程基础习题

4-6 一条 LGJQ-3×500 的分裂导线的输电线路,按等间距排列,间距为 12m,每相分裂间距
为 400mm,导体直径为 30.2mm。求该线路每公里电抗和电纳。
4-7 有一条 6kV 电缆供电线路,长 4km,每公里的参数如下:r1 = 2.1Ω km ,x1 = 0.1Ω km ,
b1 = 60 ×10−6 S km 。每相截面为 10mm2,通过最大电流为 80A,计算线路充电功率与
T1, 180MVA, 13.8 / 242kV , U k % = 14 T2 , 60MVA, 110 /11kV , U k % = 10.5 T3 , 15MVA, 35 / 6.6kV , U k % = 8
自 耦 变 T4 , SN 100MVA, 220 /121/ 38.5kV , Uk(1−2) % = 9, Uk(1−3) % = 30 ,
功功率和无功功率。

V
10Ω

题 2-6 图
2-7 某单相负荷从 416V 的输电线上以 cosφ = 0.9 滞后吸收 10kW 功率
1) 求该负荷所吸收的复功率 2) 求该负荷上流经的电流
3) 求该负荷的吸收的功率表达式 p(t)
3
第三章 电力系统负荷的运行特性及数学模型
3-1 什么是日负荷曲线?如何根据有功日负荷曲线求出一日消耗的总电能? 3-2 在负荷的静态特性中,负荷与哪些因素有关?在负荷的动态特性中,负荷与哪些因素有
U k (2−3) % = 20
L1, X = 0.406Ω / km, 150km L2 , X = 0.383Ω / km, 60km L3 , X = 0.38Ω / km, 13km L4 , X = 0.45Ω / km, 2.5km

电力工程基础第二版习题及答案

电力工程基础第二版习题及答案

第一章1-1 什么是电力系统?建立联合电力系统有哪些好处?答:电力系统是由发电厂、变电所、输配电线路和电力用户组成的整体。

建立联合电力系统的优点是:可以减少系统的总装机容量;可以减少系统的备用容量;可以提高供电的可靠性;可以安装大容量的机组;可以合理利用动力资源,提高系统运行的经济性。

1-2 电能生产的主要特点是什么?对电力系统有哪些要求?答:电能生产的主要特点是:电能不能大量存储;过渡过程十分短暂;与国民经济各部门和人民日常生活的关系极为密切。

对电力系统的基本要求是:保证供电的可靠性;保证良好的电能质量;为用户提供充足的电能;提高电力系统运行的经济性。

1-3 我国规定的三相交流电网额定压等级有哪些?用电设备、发电机、变压器的额定电压与同级电网的额定电压之间有什么关系?为什么?答:我国规定的三相交流电网额定压等级,低压有0.22/0.127 kV、0.38/0.22 kV和0.66/0.38kV;高压有3 kV、6 kV、10 kV、35 kV、60 kV、110 kV、220 kV、330 kV、500 kV和750 kV。

用电设备的额定电压规定与同级电网的额定电压相同;发电机的额定电压应比同级电网额定电压高5%;变压器一次绕组的额定电压,对于降压变压器,应等于电网的额定电压,对于升压变压器,应等于发电机的额定电压;变压器二次绕的额定电压,当二次侧供电线路较长时,应比电网额定电压高10%,当变压器二次侧供电线路较短时,应比同级电网额定电压高5%。

1-4 衡量电能质量的主要指标有哪些?简述它们对电力系统的主要影响。

答:衡量电能质量的主要指标有:频率偏差、电压偏差、电压波动与闪变、高次谐波(波形畸变率)、三相不平衡度及暂时过电压和瞬态过电压。

对电力系统的主要影响(略)。

1-5 什么叫小电流接地系统?什么叫大电流接地系统?小电流接地系统发生一相接地时,各相对地电压如何变化?这时为何可以暂时继续运行,但又不允许长期运行?答:中性点不接地和中性点经消弧线圈接地的系统称为小电流接地系统;性点直接接地(或经低电阻接地)的系统称为大电流接地系统。

大学_电气工程基础第二版上册(刘笙著)课后答案下载

大学_电气工程基础第二版上册(刘笙著)课后答案下载

电气工程基础第二版上册(刘笙著)课后答案下载电气工程基础第二版上册(刘笙著)课后答案下载第1章电力系统概述11.1电力系统的发展历程11.2电力系统基本概念11.3发电系统21.3.1发电能源简介21.3.2火力发电31.3.3水力发电61.3.4风力发电91.3.5核能发电101.3.6太阳能发电141.3.7生物质发电171.3.8潮汐发电191.4电能的质量指标201.5电力系统的电压等级221.6变电站及类型23__小结24习题25第2章电力系统设备262.1汽轮发电机262.2水轮发电机262.3风力发电机272.4输变电设备292.5配电装置322.6高压电器362.6.1断路器362.6.2互感器402.7接地保护44__小结47习题47第3章电气主接线483.1电气主接线概念483.2电气主接线的形式483.2.1概述483.2.2有汇流母线的电气主接线493.2.3无汇流母线的电气主接线543.3主变压器和主接线的选择563.4工厂供电系统主接线573.5建筑配电系统接线593.5.1城网主接线603.5.2农网主接线61__小结62习题62第4章电气二次接线634.1二次接线基本概念634.1.1原理接线图644.1.2安装接线图654.2控制回路674.2.1对控制回路的一般要求684.2.2控制回路的组成684.2.3控制回路和信号回路操作过程分析70 4.3信号回路724.3.1位置信号724.3.2事故信号724.3.3预告信号724.4变电站的综合自动化734.4.1变电站自动化的含义734.4.2变电站综合自动化的发展历程73 4.4.3变电站综合自动化的特点734.4.4变电站综合自动化的基本功能74 4.4.5变电站综合自动化的结构75__小结77习题77第5章电力系统的负荷795.1电力系统负荷的分类795.2电力系统负荷曲线805.3电力系统负荷的计算825.4电网损耗的计算885.5用户负荷的计算905.6尖峰电流的计算915.7功率因数的确定与补偿925.8电力系统负荷的特性955.8.1负荷的静特性与动特性955.8.2负荷的综合特性97__小结98习题99第6章电力网络的稳态分析1006.1输电线路的参数计算与等值电路1006.1.1参数计算1006.1.2等值电路1036.2变压器的参数计算与等值电路1046.2.1双绕组电力变压器1046.2.2三绕组电力变压器1066.2.3自耦变压器1096.2.4分裂绕组变压器1106.3电力网络元件的.电压和功率分布计算111 6.3.1输电线路1116.3.2变压器1136.4电力网络的无功功率和电压调整1146.4.1无功功率调整1146.4.2中枢点电压管理1176.4.3电力系统调压措施1196.5潮流计算1246.5.1同电压等级开式电力网络1246.5.2多电压等级开式电力网络1266.5.3两端供电电力网络功率分布1276.5.4考虑损耗时两端供电电力网络功率和电压分布128 6.6直流输电简介1296.6.1艰难的发展史1296.6.2独特的功能1306.6.3两端直流输电系统1306.6.4直流输电特点及应用范围1316.6.5高压直流输电系统的主要电气设备1326.6.6光明的前景133__小结133习题134第7章电力系统的短路计算1357.1电力网络短路故障概述1357.2标幺值1377.3无限大功率电源供电网的三相短路电流计算1417.4有限容量电力网三相短路电流的实用计算1467.5电力系统各序网络的建立1547.6不对称短路的计算1587.7电力网短路电流的效应159__小结162习题162第8章电力系统的继电保护1648.1继电保护的基本概念1648.1.1继电保护的任务1658.1.2对继电保护装置的要求1658.2继电保护原理1678.3常用保护装置1678.4电流保护1698.4.1单侧电源电网相间短路的电流保护1698.4.2多侧电源电网相间短路的方向性电流保护174 8.4.3大电流接地系统零序电流保护1768.4.4小电流接地系统零序电流保护1808.5距离保护1838.5.1距离保护的基本原理1838.5.2距离保护的主要组成部分1848.5.3影响距离保护正常工作的因素及其防止方法1848.5.4距离保护的整定1918.6电力系统中变压器的保护1968.6.1变压器的纵差动保护1978.6.2变压器的电流和电压保护2008.6.3变压器的瓦斯保护2038.7电力电容器的保护2058.8线路的自动重合闸2098.8.1自动重合闸的要求和特点2098.8.2单侧电源线路的三相一次自动重合闸2108.8.3双侧电源线路的三相一次自动重合闸2118.8.4具有同步检定和无电压检定的自动重合闸2138.8.5自动重合闸动作时限选定原则2148.8.6自动重合闸与继电保护的配合2158.8.7单相自动重合闸2168.8.8综合自动重合闸简介2188.8.9自动重合闸在750kV及以上特高压线路上的应用218 __小结219习题220第9章电力系统的安全保护2219.1防雷保护2219.1.1雷电的基本知识2219.1.2防雷保护装置2229.1.3输电线路的防雷保护2259.1.4发电厂的防雷保护2299.1.5变电站的防雷保护2319.2绝缘配合2349.3电气装置的接地236__小结237习题238第10章电力系统电气设备的选择23910.1电气设备选择遵循的条件23910.2高压电器的选择24010.2.1按正常工作条件选择高压电气设备240 10.2.2按短路条件校验24110.3低压电器的选择24210.4高压断路器的选择24510.5隔离开关及重合器和分段器的选择24610.6互感器的选择24710.6.1电流互感器的选择24710.6.2电压互感器的选择24910.7限流电抗器的选择24910.8电力系统母线和电缆的选择252 10.8.1母线的选择与校验25210.8.2电缆的选择与校验254__小结255习题256第11章电力工程设计25711.1电气工程绘图基本知识25711.2电气设备图形符号26011.3电力工程CAD介绍26911.3.1软件工程术语26911.3.2系统环境26911.4工厂供电设计示例27311.4.1工厂供电的意义和要求273 11.4.2工厂供电设计的一般原则274 11.4.3设计内容及步骤27411.4.4负荷计算及功率补偿27511.4.5变压器的选择27711.4.6短路计算27711.4.7导线、电缆的选择28011.4.8高、低压设备的选择28111.4.9变压器的继电保护28111.4.10变压器的瓦斯保护28311.4.11二次回路操作电源和中央信号装置284 11.4.12电测量仪表与绝缘监视装置28711.4.13防雷与接地28811.5变电站电气主接线设计290__小结292习题292第12章电力系统运行29312.1有功功率及频率的调整29312.2无功功率及电压的调整29612.3系统运行的稳定性30612.4电网运行的经济性308__小结311习题311电气工程基础第二版上册(刘笙著):内容简介点击此处下载电气工程基础第二版上册(刘笙著)课后答案电气工程基础第二版上册(刘笙著):目录电气工程基础为21世纪高等学校规划教材。

电力工程基础_第二版_孙丽华主编_课后习题答案(1)

电力工程基础_第二版_孙丽华主编_课后习题答案(1)

第一章1-1 什么是电力系统?建立联合电力系统有哪些好处?答:电力系统是由发电厂、变电所、输配电线路和电力用户组成的整体。

建立联合电力系统的优点是:可以减少系统的总装机容量;可以减少系统的备用容量;可以提高供电的可靠性;可以安装大容量的机组;可以合理利用动力资源,提高系统运行的经济性。

1-2 电能生产的主要特点是什么?对电力系统有哪些要求?答:电能生产的主要特点是:电能不能大量存储;过渡过程十分短暂;与国民经济各部门和人民日常生活的关系极为密切。

对电力系统的基本要求是:保证供电的可靠性;保证良好的电能质量;为用户提供充足的电能;提高电力系统运行的经济性。

1-3 我国规定的三相交流电网额定压等级有哪些?用电设备、发电机、变压器的额定电压与同级电网的额定电压之间有什么关系?为什么?答:我国规定的三相交流电网额定压等级,低压有0.22/0.127 kV、0.38/0.22 kV和0.66/0.38kV;高压有3 kV、6 kV、10 kV、35 kV、60 kV、110 kV、220 kV、330 kV、500 kV和750 kV。

用电设备的额定电压规定与同级电网的额定电压相同;发电机的额定电压应比同级电网额定电压高5%;变压器一次绕组的额定电压,对于降压变压器,应等于电网的额定电压,对于升压变压器,应等于发电机的额定电压;变压器二次绕的额定电压,当二次侧供电线路较长时,应比电网额定电压高10%,当变压器二次侧供电线路较短时,应比同级电网额定电压高5%。

1-4 衡量电能质量的主要指标有哪些?简述它们对电力系统的主要影响。

答:衡量电能质量的主要指标有:频率偏差、电压偏差、电压波动与闪变、高次谐波(波形畸变率)、三相不平衡度及暂时过电压和瞬态过电压。

对电力系统的主要影响(略)。

1-5 什么叫小电流接地系统?什么叫大电流接地系统?小电流接地系统发生一相接地时,各相对地电压如何变化?这时为何可以暂时继续运行,但又不允许长期运行?答:中性点不接地和中性点经消弧线圈接地的系统称为小电流接地系统;性点直接接地(或经低电阻接地)的系统称为大电流接地系统。

电工基础第2版第2章习题册标准答案

电工基础第2版第2章习题册标准答案

电工基础习题册标准答案(第二版)全国中等职业技术2010-04-12 02:05:34| 分类:电工基础2版习题| 标签:|字号大中小订阅全国中等职业技术(电子类)专业通用教材第二章直流电路§2-1 电阻的连接一、填空题1、在电路中,将两个或两个以上的电阻依次连接构成中间无分支的连接方式叫做电阻的串联。

电阻串得越多,等效电阻阻值越大;串联的电阻阻值越大,分得电压越大,消耗的功率越多。

2、电阻串联,可以用来构成分压器以提供几种不同的电压,也可限制和调节电路中电流的大小,还可以扩大电压表的量程。

3、在电路中,将两个或两个以上的电阻连接在、在电路中,将两个或两个以上的电阻连接在相同两点之间的连接方式叫电阻的并联,电阻并得越多,等效电阻越小;并联的电阻阻值越大,分得电流越小,消耗功率少。

4、电阻并联可以用来获得阻值较小的电阻,还可以扩大电流表的量程。

5、需要分压时,可选用电阻的串联;需要分流时可采用电阻的并联。

6、在电路中,既有电阻串联又有电阻并联的连接方式叫做电阻的混联。

在混联电路中为了便于计算电路等效电阻,可采用画等效电路图的方法,把原电路整理成易于判别串、并联关系的电路,然后进行计算。

7、在下列各图中,指出电流表或电压表的读数(电流表内阻无穷小、电压表内阻无穷大)。

(1)在图2-1中,PV1的读数为4V ,PV2的读数为12V ,PV3的读数为24V 。

(2)在图2-2中,PA1的读数为3A ,PA2的读数为2A ,PV的读数为12V 。

(3)在图2-3中,PV1的读数为11.2V ,PV2的读数为8V ,PA的读数为 1.6A 。

二、判断并改错1、在电阻的串联电路中,总电阻上的电压一定大于其中任何一个电阻上的电压。

(√)2、电阻并联后的总电阻一定小于其中任何一个电阻的阻值。

(√)3、在串联电路中,电阻串得越多,消耗的功率越大;在并联电路中,电阻并联得越多,消耗的功率越小。

(×)4、功率大的电灯一定比功率小的电灯亮。

《电气工程基础》习题集(2版)

《电气工程基础》习题集(2版)

第1章电力系统的基本概念1—1电力网、电力系统和动力系统的定义是什么?基本构成形式如何?1—2对电力系统运行的基本要求是什么?1—3电力系统的电气接线图和地理接线图有何区别?1—4电力系统的额定电压是如何确定的?系统各元件的额定电压如何确定?1-5目前我国电力系统的额定电压等级有哪些?额定电压等级选择确定原则有哪些?1—6电力系统的接线方式有哪些?各自的优、缺点有哪些?1—7联合电力系统的优越性有哪些?1-8根据发电厂使用一次能源的不同,发电厂主要有哪几种型式?1—9电力变压器的主要作用是什么?主要类别有哪些?1-10架空线路与电缆线路各有什么特点?1—11直流输电与交流输电比较有什么特点?1—12电力系统的结构有何特点?比较有备用和无备用接线形式的主要区别。

1—13为什么要规定电力系统的电压等级?主要的电压等级有哪些?1—14试述我国电压等级的配置情况。

1-15电力系统各个元件(设备)的额定电压是如何确定的?1-16某一60kV电力线路长为100km,每相导线对地电容为0.005 F/km,当电力线路末端发生单相接地故障时,试求接地电容电流值(60kV系统中性点经消弧线圈接地)。

1—17电力网的额定电压是怎样规定的?电力系统各类元件的额定电压与电力网的额定电压有什么关系?1-18升压变压器和降压变压器的分接头是怎样规定的?变压器的额定变化与实际变化有什么区别?1—19电能生产的主要特点是什么?对电力系统运行有哪些基本要求?1—20 根据供电可靠性的要求,电力系统负荷可以分为那几个等级?各级负荷有何特点?1—21电能质量的基本指标是什么?1-22直流输电与交流输电相比较,有什么特点?1—23电力系统的结构有何特点?比较有备用和无备用接线形式的主要区别?1-24我国电力系统的中性点运行方式主要有哪些?各有什么特点?1-25电能质量的三个主要指标是什么?各有怎样的要求?1—26电力系统的主要特点是什么?1—27电力网的接线方式中,有备用接线和无备用接线,各有什么特点?1-28什么是开式网络?什么是闭式网络?它们各有什么特点?1-29你知道各种电压等级单回架空线路的输送功率和输送距离的适宜范围吗?1-30电力系统的部分接线示于题图1—30,各电压级的额定电压及功率输送方向已标明在图中.试求:(1)发电机及各变压器高、低压绕组的额定电电压; (2)各变压器的额定电压比;(3)设变压器T —1工作于+5%抽头,T —2,T —4工作于主抽头;T-3工作—2.5%抽头时,各变压器的实际变比。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2-2架空线路主要有哪几部分组成?各部分的作用是什么?
2-3电缆线路主要有哪几部分组成?各部分的作用是什么?
2-4架空线路与电缆线路各有什么特点?架空线路采用分裂导线有何好处?电力线路一般以什么样的等效电路来表示?
2-5架空输电线路的电阻、电抗、电纳和电导是怎样计算的?影响输电线路电抗、电纳、电阻、电导大小的主要因素是什么?
1-21电能质量的基本指标是什么?
1-22直流输电与交流输电相比较,有什么特点?
1-23电力系统的结构有何特点?比较有备用和无备用接线形式的主要区别?
1-24我国电力系统的中性点运行方式主要有哪些?各有什么特点?
1-25电能质量的三个主要指标是什么?各有怎样的要求?
1-26电力系统的主要特点是什么?
2-23双绕组变压器的参数R()、X()、Gm(S)、Bm(S)的计算通常运用如下一组公式:
, , , 。
试问:Pk,Uk%,P0,I0%分别表示什么量;在公式推导过程中分别做了怎样的近似假设?
2-24在计算绕组容量不等的三绕组变压器的电阻和电抗时要注意什么问题?
2-25变压器的电压比是如何定义的?它与原、副边绕组的匝数比有何不同?
1-6电力系统的接线方式有哪些?各自的优、缺点有哪些?
1-7联合电力系统的优越性有哪些?
1-8根据发电厂使用一次能源的不同,发电厂主要有哪几种型式?
1-9电力变压器的主要作用是什么?主要类别有哪些?
1-10架空线路与电缆线路各有什么特点?
1-11直流输电与交流输电比较有什么特点?
1-12电力系统的结构有何特点?比较有备用和无备用接线形式的主要区别。
2-14什么是变压器的短路试验和空载试验?从这两个试验中可确定变压器的哪些参数?
2-15变压器短路电压百分数vs(%)的含义是什么?
2-16双绕组和三绕组变压器一般以什么样的等值电路表示?双绕组变压器的等值电路与电力线路的等值电路有何异同?
2-17变压器的额定容量与其绕组的额定容量有什么关系?绕组的额定容量对于计算变压器的参数有什么影响?何为三绕组变压器的最大短路损耗?
1-27电力网的接线方式中,有备用接线和无备用接线,各有什么特点?
1-28什么是开式网络?什么是闭式网络?它们各有什么特点?
1-29你知道各种电压等级单回架空线路的输送功率和输送距离的适宜围吗?
1-30电力系统的部分接线示于题图1-30,各电压级的额定电压及功率输送方向已标明在图中。试求:
(1)发电机及各变压器高、低压绕组的额定电电压;
题图2-46
2-47某三相单回输电线路,采用LGJJ-300型导线,已知导线的相间距离D=6m,查手册,该型号导线的计算外径为25. 68mm。试求:
(1)三相导线水平布置且完全换位时每公里线路的电抗值和电纳值。
(2)三相导线按等边三角形布置时,每公里线路的电抗值和电纳值。
2-48如题图2-48所示,试计算单回二分裂输电线的电容。导线直径为5cm,相间距离为5m。
1-17电力网的额定电压是怎样规定的?电力系统各类元件的额定电压与电力网的额定电压有什么关系?
1-18升压变压器和降压变压器的分接头是怎样规定的?变压器的额定变化与实际变化有什么区别?
1-19电能生产的主要特点是什么?对电力系统运行有哪些基本要求?
1-20根据供电可靠性的要求,电力系统负荷可以分为那几个等级?各级负荷有何特点?
2-40在电力系统等值电路的参数计算中,何为精确计算?何为近似计算?适用场合怎样?
2-41试求三条对称导体的等效半径。假设r=1.56cm(见题图2-41)。
2-42试求四条对称间隔导体的等效半径。假设r=1.56cm(见题图2-42)。
2-43一电缆由19根完全相同的铜线缠绕而成,每根铜线的直径为1.5mm,电缆的长度为2km,由于缠绕使得实际长度增加了5%,铜的电阻率为1.72×10-8·m,求电缆的电阻。
2-11架空线路的导线换位有什么作用?
2-12什么是导线的自几何均距?它与导线的计算半径有什么关系?分裂导线的自几何均距是怎样计算的?什么是三相线路的互几何均距?如何计算?
2-13分裂导线对线路的电感和电容各有什么影响?你知道各种不同结构的架空线(单导线、2分裂、3分裂和4分裂导线)每千米的电抗和电纳的大致数值吗?
2-35不同基准值的标么值之间是怎么样进行换算的?
2-36电力系统采用标么值进行计算,有什么好处?基准值如何选取?
2-37在电力系统等值电路的参数计算中,何为精确计算,何为近似计算?它们分别用在怎样的场合?
2-38在多级电压网络中,各电压级的基准电压是怎么样选择的?能避免出现非基准变比变压器吗?
2-39对应于一个电压等级的电力系统等值电路与对应于多个电压等级的电力系统等值电路各有什么特征?主要区别在哪里?
题图2-48
2-49某220kV架空线路,三相导线水平排列,有关尺寸如题图2-49所示,导线采用轻型钢芯铝绞线LGJQ-500,直径30.16mm。试计算该线路单位长度的正序阻抗和正序电容。
2-50将上题的220kV线路改用二分裂导线,每相用二根LGJQ-240,每根外直径21.88mm,两根之间的距离d = 400mm。试计算该线路的单位长度正序阻抗和正序电容。
2-61某一回220kV双分裂型输电线路,已知每根导线的计算半径为13.84mm,分裂距离d=400mm,相间距离D=5m。三相导线水平排列,并完全换位,求该线路每公里的电抗值。
2-62一回220kV输电线路,导线在杆塔上为三角形布置,AB=AC=5.5m,BC=10.23m。使用LGJQ-400型导线(直径为27.4mm),长度为50km。求该线路的电阻、电抗和电纳,并作等值电路。
2-30标么制及其特点是什么?在电力系统计算中,基准值如何选择?
2-31电力系统元件参数用标么值表示时,是否可以直接组成等值网络?为什么?
2-32电力系统元件参数标么值的两种计算方法结果是否相同?为什么?自己试证明一下。
2-33什么是标么制?采用标么制有什么好处?
2-34三相电力系统中基准值是怎么样选择的?
2-57某一220kV架空线路,三相导线水平排列,导线间距离7m,导线采用轻型钢芯铝绞线LGJQ-500,直径30.16mm。试计算该线路单位长度的正序阻抗和电容。
2-58一长度为600km的500kV架空线路.使用4 LGJQ-400型四分裂导线,r1=0.018/km,x1=0.275km,b1=4.0510-6S/km,g1=0。试计算该线路的型等值电路参数,并作等值电路。
(3)求各段电力线路的平均额定电压,并标在图中。
题图1-32
1-33标出题图1-33所示电力系统各元件的额定电压。
题图1-33
1-34试确定题图1-34所示的电力系统中发电机和各变压器的额定电压(图中所示为电力系统的额定电压)。
题图1-34
第2章电力网各元件的等值电路和参数计算
2-1按结构区分,电力线路主要有哪几类?
(2)各变压器的额定电压比;
(3)设变压器T-1工作于+5%抽头,T-2,T-4工作于主抽头;T-3工作-2.5%抽头时,各变压器的实际变比。
题图1-30
1-31电力系统的部分接线示于题图1-31,额定电压已标明图中。试求:
(1)发电机,电动机及变压器高、中、低压绕组的额定电压;
(2)设变压器T-1高压侧工作于+2.5%抽头,中压侧工作于+5%抽头;T-2工作于额定抽头;T-3工作-2.5%抽头时,各变压器的实际变比。
ቤተ መጻሕፍቲ ባይዱ1-13为什么要规定电力系统的电压等级?主要的电压等级有哪些?
1-14试述我国电压等级的配置情况。
1-15电力系统各个元件(设备)的额定电压是如何确定的?
1-16某一60kV电力线路长为100km,每相导线对地电容为0.005F/km,当电力线路末端发生单相接地故障时,试求接地电容电流值(60kV系统中性点经消弧线圈接地)。
2-59已知某一200km长的输电线,r=0.1/km,l=2km,c=0.01F/km。系统额定功率为60Hz。试分别用以下模型表示等值电路。
(l)短线路;
(2)中长线路;
(3)长线路模型。
2-60某双绕组变压器,额定变比为k=110/11。归算到高压侧的电抗为100,设绕组的电阻和激磁支路导纳略去不计。给定一次侧相电压 kV时,试利用型等值电路计 和 kA这两种情况下的二次侧电压和电流。
2-6电力线路一般用怎样的等值电路来表示?集中参数如何计算?
2-7在电力系统计算时,导线材料的电阻率为什么略大于它们的直流电阻率?
2-8分裂导线的作用是什么?分裂数为多少合适?为什么?
2-9电力线路一般以什么样的等值电路来表示?
2-10在电力网计算中,单位长度输电线路常用哪种等值电路?等值电路有那些主要参数?这些参数各反映什么物理现象?
第1章电力系统的基本概念
1-1电力网、电力系统和动力系统的定义是什么?基本构成形式如何?
1-2对电力系统运行的基本要什么?
1-3电力系统的电气接线图和地理接线图有何区别?
1-4电力系统的额定电压是如何确定的?系统各元件的额定电压如何确定?
1-5目前我国电力系统的额定电压等级有哪些?额定电压等级选择确定原则有哪些?
2-55某三相单回输电线路,采用LGJJ-300型导线,已知导线的相间距离为D=6m,查手册,该型号导线的计算外径为25.68mm。试求:
(1)三相导线水平布置且完全换位时,每公里线路的电抗值和电纳值;
(2)三相导线按等边三角形分布时,每公里线路的电抗值和电纳值。
2-56一回500kV架空线路,每相三分裂,由间距40cm的LGJJ-400导线组成。三相线间距离12m。计算此线路每公里的线路参数。若线路长50km,求其参数及等值电路。
题图2-49
2-51一同轴电缆的结构如题图2-51所示,求此电缆单位长度的电感。
相关文档
最新文档
