传动装置的总体设计
传动装置的总体设计方案包括
传动装置的总体设计方案包括传动装置的总体设计方案包括：一、设计目标和要求二、传动装置的基本结构和工作原理三、传动装置的参数计算与优化四、传动装置的材料选型与制造工艺五、传动装置的测试与验证六、传动装置的维护与保养文章范文：传动装置的总体设计方案包括一、设计目标和要求传动装置是机械设备中的重要组成部分，其负责驱动和传递动力以实现特定的运动任务。
在进行传动装置的总体设计时，首先需要明确设计目标和要求。
例如，设计者需要明确传动装置的工作环境、所需的传动比、承载能力、使用寿命等方面的要求，以确保设计的传动装置能够满足实际应用中的需求。
二、传动装置的基本结构和工作原理在进行传动装置的总体设计时，需要确定传动装置的基本结构和工作原理。
传动装置的基本结构可以包括齿轮、链条、皮带等传动元件，以及支撑结构和连接装置等附件。
工作原理包括传动装置的运动方式、传动比的确定等。
通过明确基本结构和工作原理，设计者可以有针对性地选择合适的传动元件和附件，从而实现传动装置的可靠工作。
三、传动装置的参数计算与优化传动装置的参数计算和优化是设计过程中的关键步骤。
通过对传动装置的各项参数进行计算和优化，可以确保传动装置的性能达到最佳状态。
例如，对于齿轮传动装置，需要计算齿轮的模数、齿数、齿宽等参数，并通过优化来确定最佳参数组合。
同时，还需要考虑传动装置的扭矩、功率、效率等指标，以满足实际应用中的要求。
四、传动装置的材料选型与制造工艺传动装置的材料选型和制造工艺对于保证传动装置的可靠性和寿命至关重要。
设计者需要根据传动装置的工作环境和负载条件，选择合适的材料，并考虑材料的强度、韧性、抗磨损性等特性。
同时，还需要合理选择制造工艺，确保传动装置的加工精度和表面质量，以提高传动装置的传动效率和使用寿命。
五、传动装置的测试与验证在完成传动装置的设计和制造后，需要进行测试和验证来确保传动装置的性能和可靠性。
测试和验证可以包括静态测试、动态测试、负载测试等，以评估传动装置的静态刚度、动态性能、扭矩传递能力等指标。
机械设计课程设计两级展开式圆柱齿轮减速器
机械设计课程设计两级展开式圆柱齿轮减速器-目录课程设计书2二设计要求2三设计步骤21. 传动装置总体设计方案32. 电动机的选择43. 确定传动装置的总传动比和分配传动比54. 计算传动装置的运动和动力参数55. 设计V 带和带轮66. 齿轮的设计87. 滚动轴承和传动轴的设计198. 键联接设计269. 箱体结构的设计2710. 润滑密封设计3011.联轴器设计30四设计小结31五参考资料32机械设计课程设计两级展开式圆柱齿轮减速器一. 课程设计书设计课题:设计一用于带式运输机上的两级展开式圆柱齿轮减速器•运输机连续单向运转，载荷变化不大，空载起动，卷筒效率为0.96(包括其支承轴承效率的损失)，减速器小批量生产，使用期限8年(300天/年)，两班制工作，运输容许速度误差为5%,车间有三相交流，电压380/220V表二. 设计要求1•减速器装配图一张(A1) o2. CAD绘制轴、齿轮零件图各一张(A3)3. 设计说明书一份。
三. 设计步骤1. 传动装置总体设计方案2. 电动机的选择机械设计课程设计两级展开式圆柱齿轮减速器机械设计课程设计两级展开式圆柱齿轮减速器3. 确定传动装置的总传动比和分配传动比4. 计算传动装置的运动和动力参数5. 设计V 带和带轮6. 齿轮的设计7. 滚动轴承和传动轴的设计8. 键联接设计9. 箱体结构设计10. 润滑密封设计11. 联轴器设计1. 传动装置总体设计方案:1. 组成：传动装置由电机、减速器、工作机组成。
2. 特点：齿轮相对于轴承不对称分布，故沿轴向载荷分布不均匀，要求轴有较大的刚度。
3. 确定传动方案：考虑到电机转速高，传动功率大，将V 带设置在高速级。
其传动方案如下：图一:（传动装置总体设计图）初步确定传动系统总体方案如:传动装置总体设计图所示。
选择V带传动和二级圆柱斜齿轮减速器（展开式）。
传动装置的总效率=0.96 X Q.983X Q.952 X0.97 X0.96 = 0.759 ; 1为V带的效率,n2为轴承的效率,3为第一对齿轮的效率，4为联轴器的效率,5为卷筒轴滑动轴承的效率（因是薄壁防护罩，采用开式效率计算2.电动机的选择电动机所需工作功率为：P = P、/ n = 1900 X1.3/1000 3.25kW,执行机构的曲柄转速为n = =82.76r/mi n ,I经查表按推荐的传动比合理范围，V带传动的传动比「=2〜4 ,I ）。
大连理工大学带式运输机传动装置设计说明
机械设计课程练习第一部分:机械设计课程设计概述一，课程设计的目的《机械设计》是一门专业基础课，旨在培养学生的机械设计能力。
课程设计是机械设计最后一个重要的实践教学环节，也是机电专业学生第一次综合性的机械设计训练。
其目的是:(1)通过课程设计，培养学生综合应用机械设计等先修课程的理论知识，解决实际工程问题。
通过实际的设计训练，可以巩固和提高理论知识。
(2)通过课程设计的实践，使学生掌握一般机械设计的基本方法和步骤，培养学生的独立设计能力。
(3)机械设计基本技能的培训，包括培训、计算、绘图能力、计算机辅助设计能力，以及对设计资料(手册、图集、标准、规则等)的熟悉和应用。
).二、课程设计的内容和任务1、课程设计的能力本课程设计选择齿轮减速器作为设计题目，设计的主要内容包括以下几个方面:(1)拟定和分析传动装置的运动和动力参数；(2)选择电机，计算传动装置的运动和功率参数；(3)设计计算传动部件，检查轴、轴承、联轴器、键等。
(4)绘制减速器的装配图和典型零件图，并用AutoCAD绘制；(5)编写设计计算说明书。
2.课程设计的任务本课程设计要求在两周内完成以下任务:(1)绘制减速器装配图1(A1图)；(2)零件工作图2(轴和齿轮图A3)；(3)设计计算说明书一份。
三、课程设计的步骤课程设计是一项综合性、系统性的机械设计训练，因此应遵循机械设计过程的一般规律，一般遵循以下步骤:(1)设计准备:认真研究设计任务书，明确设计要求和条件，认真阅读减速器参考图，拆卸减速器，熟悉设计对象。
(2)传动装置的总体设计。
根据设计要求，制定传动装置的总体布局，选择原动机，计算传动装置的运动和动力参数。
(3)传动件装配图设计计算前，计算各级传动件的参数，确定其尺寸，选择联轴器的类型和规格。
一般先算外部传动部分，再算传动部分。
(4)设计计算装配图，选择配套零件，绘制装配草图，完成装配图。
(5)零件施工图设计。
零件的工作图纸应包括制造和检验零件的所有要求。

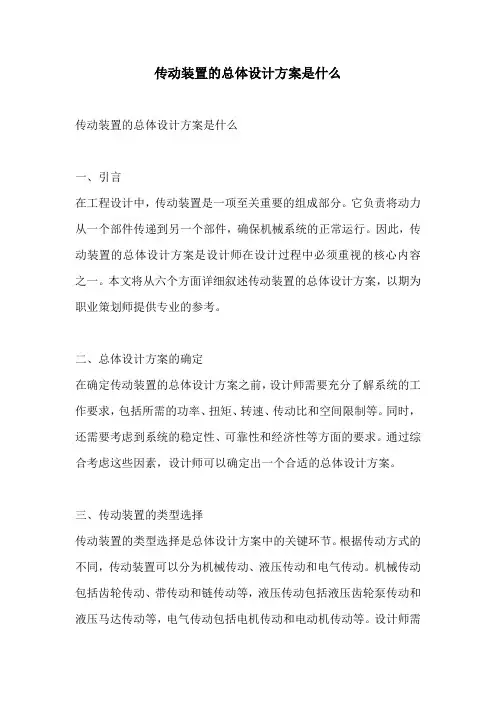

传动装置的总体设计方案是什么
传动装置的总体设计方案是什么传动装置的总体设计方案是什么一、引言在工程设计中，传动装置是一项至关重要的组成部分。
它负责将动力从一个部件传递到另一个部件，确保机械系统的正常运行。
因此，传动装置的总体设计方案是设计师在设计过程中必须重视的核心内容之一。
本文将从六个方面详细叙述传动装置的总体设计方案，以期为职业策划师提供专业的参考。
二、总体设计方案的确定在确定传动装置的总体设计方案之前，设计师需要充分了解系统的工作要求，包括所需的功率、扭矩、转速、传动比和空间限制等。
同时，还需要考虑到系统的稳定性、可靠性和经济性等方面的要求。
通过综合考虑这些因素，设计师可以确定出一个合适的总体设计方案。
三、传动装置的类型选择传动装置的类型选择是总体设计方案中的关键环节。
根据传动方式的不同，传动装置可以分为机械传动、液压传动和电气传动。
机械传动包括齿轮传动、带传动和链传动等，液压传动包括液压齿轮泵传动和液压马达传动等，电气传动包括电机传动和电动机传动等。
设计师需要根据实际情况和要求选择合适的传动装置类型。
四、传动装置的传动比设计传动比是传动装置设计中的重要参数之一。
传动比的选择直接影响到系统的转速和扭矩输出。
设计师可以通过根据传动要求计算出理论传动比并结合实际情况进行调整，以实现最佳的传动效果。
在确定传动比的同时，还需要考虑到传动装置的可靠性和平稳性等因素。
五、传动装置的零部件选型传动装置的零部件选型是总体设计方案中的重要环节。
根据传动装置的类型和传动比设计，设计师需要选择合适的齿轮、带轮、链条、轴等零部件。
在选型过程中，需要考虑到零部件的强度、耐磨性、寿命和经济性等因素，以保证传动装置的正常运行。
六、传动装置的结构设计传动装置的结构设计包括传动装置的布局和连接方式的设计。
设计师需要考虑到传动装置的空间限制和装配要求，合理地设计传动装置的结构，确保其在实际使用中能够正常工作。
同时，还需要选择合适的连接方式，如键连接、齿连接和销连接等，以确保传动装置的连接牢固可靠。
机械设计课程设计步骤减速器的设计
目录第一章传动装置的总体设计一、电动机选择1.选择电动机的类型2.选择电动机的功率3.选择电动机的转速4.选择电动机的型号二、计算总传动比和分配各级传动比三、计算传动装置的运动和动力参数1.各轴转速2.各轴功率3.各轴转矩4.运动和动力参数列表第二章传动零件的设计一、减速器箱体外传动零件设计1.带传动设计二、减速器箱体内传动零件设计1.高速级齿轮传动设计2.低速级齿轮传动设计三、选择联轴器类型和型号1.选择联轴器类型2.选择联轴器型号第三章装配图设计一、装配图设计的第一阶段1.装配图的设计准备2.减速器的结构尺寸3.减速器装配草图设计第一阶段二、装配图设计的第二阶段1.中间轴的设计2.高速轴的设计3.低速轴的设计三、装配图设计的第三阶段1.传动零件的结构设计2.滚动轴承的润滑与密封四、装配图设计的第四阶段1.箱体的结构设计2.减速器附件的设计3.画正式装配图第四章零件工作图设计一、零件工作图的内容二、轴零件工作图设计三、齿轮零件工作图设计第五章注意事项一、设计时注意事项二、使用时注意事项第六章设计计算说明书编写第一章 传动装置总体设计一、电动机选择1.选择电动机的类型电动机有直流电动机和交流电动机;直流电动机需要直流电源,结构复杂,价格较高；当交流电动机能满足工作要求时,一般不采用直流电动机,工程上大都采用三相交流电源,如无特殊要求应采用三相交流电动机;交流电动机又分为异步电动机和同步电动机,异步电动机又分为笼型和绕线型,一般常用的是Y 系列全封闭自扇冷式笼型三相异步电动机,它具有防止灰尘、铁屑或其他杂物侵入电动机内部的特点,适用于没有特殊要求的机械上,如机床、运输机、搅拌机等;所以选择Y 系列三相异步电动机;2.选择电动机的功率电动机的功率用额定功率P ed 表示,所选电动机的额定功率应等于或稍大于工作机所需的电动机输出功率P d ;功率小于工作要求则不能保证工作机正常工作,或使电动机长期过载,发热大而过早损坏；功率过大,则增加成本,且由于电动机不能满载运行,功率因素和效率较低,能量不能充分利用而造成浪费;工作机所需电动机输出功率应根据工作机所需功率和中间传动装置的效率等确定;工作机所需功率为：w w1000FvP η=,ηw ——工作机卷筒的效率,查吴宗泽P5表1-7;工作机所需电动机输出功率为：w w321234d P P P ηηηηη==,η1 ——带传动效率；η2——滚动轴承效率；η3 ——齿轮传动效率；η4——联轴器效率,查吴宗泽P5表1-7;电动机的额定功率：P ed =启动载荷/名义载荷×P d ,查吴宗泽P167表12-1选择电动机的额定功率; 3.选择电动机的转速具有相同额定功率的同类型电动机有几种不同的同步转速;低转速电动机级数多,外廓尺寸较大,质量较重,价格较高,但可使总传动比及传动装置的尺寸减小,高转速电动机则相反,应综合考虑各种因素选取适当的电动机转速;Y 系列三相异步电动机常用的同步转速有3000r/min 、1500r/min 、1000r/min 和750r/min,一般多选同步转速为1500r/min 和1000r/min 的电动机;为使传动装置设计合理,可根据工作机的转速要求和各级传动机构的合理传动比范围,推算出电动机转速的可选范围,即n d =i 1i 2…i n n w ,n d 为电动机可选转速范围,i 1,i 2,…,i n 为各级传动机构的合理传动比范围,n w 为工作机转速; 工作机转速：w 601000v n πD⨯⨯=查吴宗泽P188表13-2知：i V 带传动=2~4,i 单级圆柱齿轮传动=2~5,则电动机转速的可选范围为 n d =2~4×3~5×3~5×n w 电动机转速推荐选择1500r/min 4.选择电动机的型号根据电动机额定功率和转速,由吴宗泽P167表12-1确定电动机型号; 电动机的主要外形尺寸和安装尺寸吴宗泽P168表12-3① 中心高：H ② 外形尺寸：L ×AC /2+AD ×HD ③ 地脚安装尺寸：A ×B ④ 地脚螺栓孔直径K ⑤ 轴伸尺寸：D ×E ⑥ 装键部位尺寸：F ×G二、计算总传动比和分配各级传动比总传动比为i ,带传动的传动比比为i 0,高速级齿轮传动的传动比为i 1,高速级齿轮传动的传动比为i 2; 在已知总传动比要求时,合理选择和分配各级传动机构的传动比应考虑以下几点 1各级传动比都应在推荐的合理范围以内吴宗泽P188表13-2;2应使各传动件的尺寸协调,结构合理,避免相互干涉碰撞;例如由带传动和齿轮减速器组成的传动中,一般应使带传动的传动比小于齿轮传动的传动比；若带传动的传动比过大,将使大齿轮过大,可能会出现大带轮轮缘与底座相碰；推荐i 0=2~;对于两级齿轮减速器,两级的大齿轮直径尽可能相近,以利于浸油润滑,一般推荐高速级传动比i 1=~i 2;m w n i n == i 0=2~=2i == i 1=~i 2= n m 为电动机满载转速 三、计算传动装置的运动和动力参数机械传动装置的运动和动力参数主要是指各轴的转速、功率和转矩,它是设计计算传动件的重要依据;为进行传动件的设计计算,需先计算出各轴的转速、功率和转矩;一般按电动机至工作机之间运动传递的路线推算各轴的运动和动力参数;1.各轴转速Ⅰ轴 ：0i n n m I =；Ⅱ轴 ：1i nn I =Ⅱ；Ⅲ轴 ：2i n n II =Ⅲ 2.各轴功率Ⅰ轴：1η⨯=d I P P ；Ⅱ轴：32ηη⨯⨯=I P P Ⅱ；Ⅲ轴：32ηη⨯⨯=ⅡⅢP P3.各轴转矩Ⅰ轴：I I I n P T 9550=；Ⅱ轴 II II II n P T 9550=；Ⅲ轴 IIIIII III n PT 9550=设计传动装置时,一般按工作机实际需要的电动机输出功率P d 计算,转速则取满载转速第二章传动零件设计计算一、减速器箱体外传动零件设计1.带传动设计1已知条件：工作机实际需要的电动机输出功率P d,小带轮转速为电动机的满载转速n m,传动比为i0,每天工作16小时,载荷变动小,轻载启动;2设计步骤见教材P163~164;补充步骤9计算大小带轮的最大直径d a教材P160~161;3注意事项：①此时应检查小带轮的最大直径与电动机的安装尺寸是否干涉,即小带轮的最大直径是否大于电动机的中心高,若大于则会干涉,若小于则不会干涉;②大带轮的最大直径与传动装置的外廓尺寸是否干涉的检查待减速器的中心高确定后进行;二、减速器箱体内传动零件设计1.高速级齿轮传动设计1已知条件：斜齿圆柱齿轮传动,输入功率为P I,小齿轮转速为n I,传动比为i1,由电动机驱动,工作寿命为10年,每年工作300天,每天工作16小时,轻微冲击,转向不变;2设计步骤见教材P211~213,P218~221;3注意事项：①齿轮材料要求：若采用齿轮轴时,齿轮的材料应兼顾轴的要求,选用45钢,同一减速器的各级小齿轮或大齿轮的材料若没有特殊要求选用相同的牌号,以减少材料牌号和降低加工的工艺要求；高速级常为齿轮轴,推荐选用45钢;②齿轮传动的尺寸与参数取值原则：法面模数m n取为标准值,齿数z、中心距a、齿宽b取为整数,螺旋角β准确到“秒”,分度圆直径准确到小数点后2到3位;4齿轮的参数和几何尺寸列表m n1=,β1=,z1=,z2=,d1=,d2=,a I-II=,b1=,b2=,d a1=,d a2=,d f1=,d f2=5根据上述计算尺寸判断齿轮的结构形式教材P229,若为实心式在轴的结构设计时应注意判断是否采用齿轮轴;2.低速级齿轮传动设计1已知条件：斜齿圆柱齿轮传动,输入功率为P II,小齿轮转速为n II,传动比为i II,由电动机驱动,工作寿命为10年,每年工作300天,每天工作16小时,轻微冲击,转向不变;2设计步骤见教材P211~213,P218~221;3注意事项：与高速级齿轮传动设计相同;4齿轮的参数和几何尺寸列表m n3=,β3=,z3=,z4=,d3=,d4=,a II-III=,b3=,b4=,d a3=,d a4=,d f3=,d f4=5与高速级齿轮传动设计相同;三、选择联轴器类型和型号1.选择联轴器类型联轴器除连接两轴并传递转矩外,有些还具有补偿两轴因制造和安装误差而造成的轴线偏移的功能,以及缓冲、吸振、安全宝华等功能,故要根据传动装置工作要求选择联轴器的类型;本减速器的低速轴与工作机轴用联轴器相连,由于联轴器连接的这两根轴的转速较低,传递的转矩较大,减速器与工作机常不在同一底座上,要求有较大的轴线偏移补偿,因此常选用无弹性元件的挠性联轴器,如齿式联轴器;2.选择联轴器型号标准联轴器主要按传递的转矩、转速和轴的直径来选择型号,型号的选择在减速器的低速轴设计时确定;第三章装配图设计装配图是表达各零部件结构形状、相互位置与尺寸的图样,也是表达设计人员构思的基本语言;它是绘制零部件工作图及零部件生产、机器组装、调试、维护的主要依据;设计装配工作图时,要综合考虑工作条件、强度、刚度、加工、装拆、调整、润滑、维护和经济性等方面的要求,要用合理和足够的视图表达清楚;装配图设计内容多、复杂,要边画、边算、边改;减速器装配图设计步骤：①减速器装配图设计准备②绘制装配草图：画出传动零件、箱体内壁线和轴承座孔端面的位置,进行轴的结构设计,校核轴和键的强度,计算轴承的寿命③进行传动零件和轴承端盖的结构设计,选择轴承的润滑和密封方式④设计减速器的箱体和附件⑤检查装配图⑥画正式装配图一、装配图设计的第一阶段1.装配图的设计装备1准备有关设计数据联轴器：毂孔直径和长度低速轴设计时确定;带轮：毂孔直径和长度高速轴设计时确定;齿轮的主要参数及尺寸：中心距、分度圆直径、齿顶圆直径、齿宽;减速器的结构尺寸：各种螺栓、壁厚、减速器内各零件的位置尺寸;2选择图样比例和视图布置比例尺一般选择1：1或1：2;一般有三个视图,必要时还应有局部视图、向视图和局部放大图;根据减速器传动零件的尺寸,估计减速器的轮廓尺寸,同时考虑标题栏、明细表、技术特性、技术要求等所需空间,合理布置视图;参考复印P16图4-1;2.减速器的结构尺寸减速器一般由箱体、轴系零部件、附件三大部分组成;1一般用途的减速器箱体采用铸铁制造,箱体结构图见复印P16图4-2,箱体的主要结构尺寸确定参考复印P18表4-1,各符号的含义见复印P16图4-2和复印P19表4-3;2减速器中各零件的位置尺寸确定参考复印P19表4-2,各符号的含义见复印P22图4-6;注意事项：此时应检查大带轮的最大直径是否与地面发生干涉,即大带轮的最大直径是否大于减速器的中心高,若大于则会干涉,若小于则不会干涉;3.减速器装配草图设计第一阶段主要任务：确定减速器内各传动零件的轮廓位置,箱体的内壁线和轴承座孔端面;先从主视图和俯视图入手,确定箱体结构时再补齐左视图;从箱体内的传动零件画起,由内向外,内外兼顾;参看复印P22图4-6;1画出传动零件的中心线;2画出齿轮的轮廓：从中间轴开始画,主视图两个大齿轮画齿顶圆和分度圆,两个小齿轮画分度圆；俯视图上画出相应齿轮的齿顶圆、分度圆和齿宽,中间轴上两齿轮端面间距为Δ4;3画出箱体内壁线：主视图上距低速级大齿轮齿顶圆Δ1的距离画箱盖部分内壁线,根据壁厚δ画部分外壁线；俯视图上按两小齿轮端面与箱体内壁间的距离Δ2画出沿箱体长度方向的两条内壁线,沿箱体宽度方向画出距低速级大齿轮齿顶圆Δ1的一侧内壁线;高速级小齿轮的一侧内壁线及箱体结构暂不画;4确定箱体轴承座孔端面位置：根据轴承座孔长度L1,即可画出箱体轴承座孔外端面线;二、装配图设计的第二阶段主要任务：进行轴的结构设计,确定联轴器和轴承的型号,轴承端盖的结构尺寸设计;对低速轴进行轴和键的强度校核、轴承的寿命计算;1.中间轴的设计已知条件：Ⅱ轴的输入功率PⅡ、转速nⅡ和转矩TⅡ设计步骤：1拟定轴上的装配方案：如图1所示2初步确定轴的最小直径：mind A,最小直径无需增大;3确定轴的直径①dⅠ-Ⅱ= dⅤ-Ⅵ≥d min,且满足滚动轴承的内圈孔径确定滚动轴承的代号：按照载荷情况选择滚动轴承的类型代号选用圆锥滚子轴承吴宗泽P75或角接触求轴承吴宗泽P73,根据轴的直径确定轴承的内径代号,轴承的尺寸系列代号一般先按中等宽度选取根据轴承的类型查相应的轴承标准表,即对相同类型和内径的轴承选择轴承标准表中C r较大的轴承;根据轴的直径确定轴承的内径代号,写出轴承的代号及其尺寸d II×D II×T II=轴承端盖的设计：选凸缘式轴承盖,尺寸计算见吴宗泽P166表11-10,m II=L1-T II-Δ3②dⅡ-Ⅲ= dⅣ-Ⅴ＞dⅠ-Ⅱ,且满足吴宗泽P11表1-16的标准尺寸③dⅢ-Ⅳ=~×dⅡ-Ⅲ,且取为整数4确定轴的长度①lⅠ-Ⅱ= T II+Δ3+Δ2+2~3②lⅡ-Ⅲ= b3-2~3③lⅢ-Ⅳ=Δ4④lⅣ-Ⅴ= b2-2~3⑤lⅤ-Ⅵ= T II+Δ3+Δ2+b1-b2/2+2~3⑥L2=Δ2+ b3+Δ4+ b2+Δ2+b1-b2/2⑦L3=2L1+L2L1=δ+C1+C2+5~85轴上零件的周向定位：选择高速级大齿轮和低速级小齿轮处的键;键槽距齿轮装入侧轴端距离一般为2~5mm,以便于安装齿轮时使齿轮毂孔上的键槽容易对准键;6挡油环的结构设计见复印P39图5-4图1 中间轴的装配方案 2.高速轴的设计已知条件：I 轴的输入功率P I 、转速n I 和转矩T I 设计步骤：1拟定轴上的装配方案：如图2所示2初步确定轴的最小直径：min (1.05~1.07)d A ,有键槽,最小直径需增大5%~7%;3确定轴的直径① d Ⅰ-Ⅱ≥d min ,且满足吴宗泽P11表1-16的标准尺寸② d Ⅱ-Ⅲ=~×d Ⅰ-Ⅱ,且满足密封圈的孔径；选择密封圈,见吴宗泽P90表7-12 ③ d Ⅲ-Ⅳ=d Ⅶ-Ⅷ＞d Ⅱ-Ⅲ,且满足滚动轴承的内圈孔径确定滚动轴承的代号：确定原则与中间轴相同;写出轴承的代号及其尺寸d I ×D I ×T Ⅰ= 轴承端盖的设计：选凸缘式轴承盖,尺寸计算见吴宗泽P166表11-10,m I = L 1- T I -Δ3,e I注意：齿轮从右端装入,注意判断齿轮的结构形式,先假定采用齿轮和轴分开制造,参照教材P229判断齿轮的结构形式;若齿轮和轴分开制造,参照后面的低速轴设计;现以齿轮轴为例④ d Ⅳ-Ⅴ=d Ⅵ-Ⅶ= d aI ,d aI 为滚动轴承内圈的安装尺寸,根据轴承的代号查表确定 ⑤ d Ⅴ-Ⅵ= d a1,d a1为高速级小齿轮的齿顶圆直径 4确定轴的长度① l Ⅰ-Ⅱ= 带轮的轮毂长度-2~3；带轮的轮毂长度=~2d Ⅰ-Ⅱ ② l Ⅱ-Ⅲ=L ’I +e I +m I ,L ’I ≥15~20 ③ l Ⅲ-Ⅳ= T I +Δ3+自行确定的长度 ④ l Ⅳ-Ⅴ=L 2 -Δ2- b 1-自行确定的长度 ⑤ l Ⅴ-Ⅵ=b 1⑥ l Ⅵ-Ⅶ=Δ2-自行确定的长度 ⑦ l Ⅶ-Ⅷ=T I +Δ3+自行确定的长度5轴上零件的周向定位：选择带轮处的键;键槽距零件装入侧轴端距离一般为2~5mm,以便于安装带轮时使带轮毂孔上的键槽容易对准键;6挡油环的结构设计见复印P39图5-4；图2 高速轴的装配方案3.低速轴的设计已知条件：Ⅲ轴的输入功率P Ⅲ、转速n Ⅲ和转矩T Ⅲ设计步骤：1拟定轴上的装配方案：如图3所示2初步确定轴的最小直径：min (1.05~1.07)d A 高速轴的最小直径处安装联轴器,有键槽,最小直径需增大5%~7%;3确定轴的直径① d Ⅰ-Ⅱ=联轴器孔径,且联轴器的孔径≥d min ;选择联轴器：类型为齿式联轴器,由吴宗泽P95表8-3,根据计算转矩T ca =K A T Ⅲ、转速n Ⅲ和d min 选择联轴器型号,确定联轴器的轴孔直径和轴孔长度② d Ⅱ-Ⅲ=~×d Ⅰ-Ⅱ,且满足密封圈的孔径；选择密封圈,见吴宗泽P90表7-12 ③ d Ⅲ-Ⅳ=d Ⅶ-Ⅷ＞d Ⅱ-Ⅲ,且满足滚动轴承的内圈孔径确定滚动轴承的代号：确定原则与中间轴相同;写出轴承的代号及其尺寸d III ×D III ×T III = 轴承端盖的设计：选凸缘式轴承盖,尺寸计算见吴宗泽P166表11-10,m III = L 1- T III -Δ3,e III ④ d Ⅳ-Ⅴ＞d Ⅲ-Ⅳ,且满足吴宗泽P11表1-16的标准尺寸 ⑤ d Ⅴ-Ⅵ=~×d Ⅳ-Ⅴ,且取为整数⑥ d Ⅵ-Ⅶ= d aIII ,d aIII 为滚动轴承内圈的安装尺寸,根据轴承的代号查表确定 4确定轴的长度① l Ⅰ-Ⅱ=联轴器的轴孔长度-2~3 ② l Ⅱ-Ⅲ=L ’III +e III +m III ,L ’III ≥15~20 ③ l Ⅲ-Ⅳ= T III +Δ3+Δ2+b 3-b 4/2+2~3 ④ l Ⅳ-Ⅴ=b 4 –2~3⑤ l Ⅴ-Ⅵ≥h = d Ⅴ-Ⅵ- d Ⅳ-Ⅴ/2,且取为整数⑥ l Ⅵ-Ⅶ=L 2-Δ2-b 3-b 4/2- b 4- l Ⅴ-Ⅵ-自行确定的长度 ⑦ l Ⅶ-Ⅷ=T III +Δ3+自行确定的长度5轴上零件的周向定位：选择联轴器和高速级大齿轮处的键；键槽距零件装入侧轴端距离一般为2~5mm,以便于安装齿轮和联轴器时使齿轮和联轴器毂孔上的键槽容易对准键;6挡油环的结构设计见复印P39图5-4;图3 低速轴的装配方案7轴的强度校核① 做出轴的计算简图：查设计手册确定轴承的支点位置,作用在齿轮上的三个分力取在齿轮轮毂宽度的中点,联轴器上的转矩作用面取在联轴器轴孔长度中间平面上,做出轴的计算简图；求出作用在齿轮上的三个分力,根据低速轴的转向并判断齿轮上的三个分力和联轴器上的转矩方向,然后把齿轮上的三个分力向轴上转化;② 做出弯矩图：根据轴的计算简图分别计算水平面和垂直面上的支反力及各力产生的弯矩,并按计算结果分别做出水平面上的弯矩M H 图和垂直面上的弯矩M V 图;然后计算总弯矩并做出M 图;③ 做出扭矩图;④ 判断危险截面,并计算危险截面的合成弯矩M 和转矩T ;⑤ 按弯扭合成强度校核轴的强度;8轴承的寿命校核参见练习题① 求轴承的径向载荷和作用在轴上的外加轴向载荷F ae=+=21211V H r F F F ；=+=22222V H r F F F ；F ae = F a4齿轮4的轴向力 ② 画出轴承所受的内部轴向力；③ 计算轴承内部轴向力F d ；④ 判断压紧轴承和放松轴承；⑤ 计算轴承的轴向力F a ；⑥ 计算载荷系数X 、Y ；⑦ 计算当量动载荷P ；⑧ 计算轴承的寿命L h ；⑨ 判断轴承寿命是否满足要求9键的强度校核参考教材P106① 联轴器处键的强度校核② 大齿轮处键的强度校核三、装配图设计的第三阶段1.传动零件的结构设计减速器的传动零件主要有带传动、齿轮传动和联轴器,其中带传动和联轴器是外部传动零件,齿轮传动是内部传动零件;1减速器外部传动零件设计：带传动和联轴器等外部传动零件主要确定其安装尺寸,即与轴配合的轮毂孔直径和长度,装配图只画减速器部分,一般不画外部传动零件;2减速器内部传动零件结构设计：齿轮传动等内部传动零件,需进行结构设计,齿轮的结构设计计算可参考教材P229~231或复印P37~38;装配图的齿轮结构画法参见复印P37~38;2.滚动轴承的润滑与密封1润滑剂的选择：根据三根轴上dn 的最小值选择参考教材P332;2润滑方式的选择：参考复印P38~39;3滚动轴承的密封：为防止外界的灰尘、杂质等进入轴承并防止轴承内的润滑油外泄,应在外伸轴端的轴承端盖孔内设置密封件;密封方法有接触式密封和非接触式密封;接触式密封有毡圈油封和唇形密封圈等,其中毡圈油封多用于轴的圆周速度v<3~5m/s 的脂润滑,唇形密封圈适用于轴的圆周速度v<7m/s 的脂润滑和油润滑;轴承端盖的连接螺钉和密封处的画法参见复印P39;四、装配图设计的第四阶段1.箱体的结构设计减速器的箱体广泛采用剖分式结构,其设计要点主要有：1箱体壁厚及其结构尺寸的确定：参照复印P16表4-1确定2箱盖与箱座连接螺栓凸台结构尺寸的确定见复印P42~43包括轴承旁连接螺栓位置的确定和凸台高度h的确定3箱盖顶部外表面轮廓确定见复印P43箱体顶部外表面轮廓主要由大齿轮一侧的圆弧、小齿轮一侧的圆弧和大小齿轮圆弧的切线三部分组成;外表面轮廓确定后向内平移箱盖壁厚δ1即为箱盖内壁,应注意判断高速级大齿轮的齿顶圆到箱盖的内壁的距离是否满足≥Δ1;此时可根据主视图上小齿轮一侧的内壁圆弧投影,画出俯视图上小齿轮一侧的内壁线;4箱体的密封与油面高度的确定见复印P43~44为保证箱体密封,箱体剖分面连接凸缘应有足够宽度,同时也应有足够的扳手活动空间;剖分面沿长度方向的连接凸缘宽度=C1+C2+δC1、C2由M d1确定,沿宽度方向的连接凸缘宽度=C1+C2+δ,C1、C2由M d2确定;为了提高密封性,可在剖分面设置回油沟或在剖分面涂密封胶;油面最低高度的确定：由低速级大齿轮齿顶圆直径到箱座内表面底面的距离和两个大齿轮浸入油池的深度两部分之和;油面最大高度的确定：两个大齿轮浸入油池的深度不应超过其分度圆半径的1/3;5其他注意要点肋板的设计：箱体应有足够的刚度,设计箱体时首先保证轴承座的刚度,使轴承座有足够的壁厚,在轴承座孔凸台上下处设计刚性加强肋;肋板的设计参照吴宗泽P223图16-49;箱体的机加工工艺性：箱体上的加工表面和非加工表面要有一定的距离,以保证加工精度和装配精度;采用凸出或凹入结构应视加工方法确定：轴承座孔端面、窥视孔、通气器、放油螺塞、油标等等处均应设置3~8mm的凸台；支承螺栓头部或螺母的支承面一般应设置沉头座,沉头座锪平深度不限,在图上可画出2~3mm深度;在箱座底面也应铸出凸出,其相应凹槽的深度为3~5mm,宽度的确定由箱体内壁线向内平移3~5mm确定;参看吴宗泽P223图16-492.减速器附件设计1窥视孔和窥视孔盖的设计复印P45、P532通气器的设计复印P463起吊装置复印P474油标复印P49、P525放油孔和放油螺塞的设计6启盖螺钉的设计复印P517定位销的设计复印P51、P533.画正式装配图1检查底图复印P52~542完善和加深复印P54在装配图绘制好后,先对视图不要加深,在尺寸、零件编号、明细表和零件工作图等全部内容完成并详细检查后再加深完成装配图;3标注尺寸复印P54~55外形尺寸：长、宽、高安装尺寸：箱体底面尺寸长、宽、厚；地角螺栓的孔径、位置尺寸、中心距；减速器的输入轴、输出轴与底座的中心高、输入轴和输出轴外伸端的直径和配合长度;特性尺寸：齿轮传动之间的中心距及其偏差主要零件的配合尺寸：表明零件之间装配要求的尺寸,用配合代号标注;主要有：齿轮与轴同时标注轴和轮毂孔的配合代号、联轴器与轴装配图不画联轴器,故只标轴的配合代号、带轮与轴装配图不画带轮,故只标轴的配合代号、轴承内圈孔径与轴只标轴的配合代号、轴承外圈与轴承座孔只标轴承座孔的配合代号;配合精度的选择参看复印P55表6-14;4编写技术要求复印P55~565对全部零件进行编号复印P56：公共引线的标注参照吴宗泽P232图16-716编制标题栏和明细表复印P56：标题栏和明细表参照复印P85第四章零件工作图设计一、零件工作图的内容零件工作图是制造、检验和制定零件工艺规程的基本技术文件,他是在装配图的基础上绘制而成的;一张完整的零件工作图应该包括：1.一组视图2.一组尺寸3.技术要求4.标题栏：复印P85二、轴零件工作图设计参看复印P60图7-31.视图选择轴的零件工作图一般只需要一个主视图,按轴的水平线布置视图,在有键槽和孔的部位应增加断面图,不易表达清楚地局部如退刀槽、砂轮越程槽等可以绘制局部放大图;2.尺寸及公差的标注径向尺寸：轴的各段直径都应标注;在装配图中有配合要求的轴段,应根据装配图标注的配合,查表确定并在零件图中标注径向尺寸及其极限偏差;极限偏差查吴宗泽P107轴向尺寸：首先选择尺寸基准,尽量使尺寸的标注能够反映出制造工艺与测量要求；还应避免出现封闭的尺寸链,一般把轴上最不重要的一段轴向尺寸作为封闭环,不标注其尺寸;轴向尺寸不标注尺寸公差,示例参考复印P58键槽尺寸：参考键的标准吴宗泽P53,标注轴槽的深度d-t、宽度b、长度L和定位尺寸;d-t的极限偏差按相应的t的极限偏差选取,但应取去“-”号,宽度b的极限偏差按“正常连接的轴N9”选择;定位尺寸：键槽距零件装入侧轴端距离一般为2~5mm,以便于安装轴上零件时使轴上零件的键槽容易对准键;倒角和过渡圆角：若倒角和过渡圆角尺寸相同,可在技术要求中说明3.形位公差的标注为保证加工精度和装配质量,轴的零件工作图上应标出必要的形位公差;轴的形位公差推荐项目参照复印P58,形状公差的圆度、圆柱度的数值查吴宗泽P118表9-10,位置公差的圆跳动、对称度的数值查吴宗泽P120表9-12,具体标注的形位公差项目参照复印P58~59表7-1,标注示例参照复印P60图7-34.表面粗糙度轴的各部分精度不同,加工方法不同,表面粗糙度也不相同,轴的表面粗糙度参数R a推荐值参考复印P59表7-2;标注时应注意表面粗糙度符号的尖端必须指向实体表面,标注示例参照复印P60图7-3;5.技术要求参考复印P59和复印P60图7-3。
哈工大机械设计课程设计四篇
哈工大机械设计课程设计四篇（2个积分）哈工大的学弟学妹们：你们好，作为哈工大的一员，知道哈工大的功课很累。
所以我特地把我们寝室四人的机械设计课程设计上传到网上，方便你们参考。
但是不要抄袭，这是锻炼能力的很好机会。
而且，作为工大人，知道你们为了下载文档很纠结。
所以这次四篇文档只要2个积分。
第一篇目录一、传动装置的总体设计 (3)1.设计数据及要求： (3)2.传动装置简图： (4)（二）选择电动机 (4)1.选择电动机的类型 (4)2.选择电动机的容量 (4)3.确定电动机转速 (5)（三）计算传动装置的总传动比 (5)1.总传动比i (5)2.分配传动比 (6)（四）计算传动装置各轴的运动和动力参数 (6)1.各轴的转速 (6)2.各轴的输入功率 (6)3.各轴的输出转矩 (6)二、传动零件的设计计算 (7)（一）高速齿轮传动 (7)1.选择材料、热处理方式及精度等级 (7)2.初步计算传动主要尺寸 (7)3.计算传动尺寸 (9)（二）低速速齿轮传动（二级传动） (11)1.选择材料、热处理方式及精度等级 (11)2.初步计算传动主要尺寸 (11)3.计算传动尺寸 (13)（三）验证两个大齿轮润滑的合理性 (16)（四）根据所选齿数修订减速器运动学和动力学参数。
(16)1.各轴的转速 (16)2.各轴的输入功率 (16)3.各轴的输出转矩 (17)三.轴的设计计算 (17)(一)高速轴(轴Ⅰ)的设计计算 (17)1.轴的基本参数--Ⅰ轴： (17)2.选择轴的材料 (18)3.初算轴径 (18)4.轴承部件的结构设计 (18)5.轴上键校核设计 (20)6.轴的强度校核 (20)7.校核轴承寿命 (23)(二)中间轴(轴Ⅱ)的设计计算 (24)1.轴的基本参数--Ⅱ轴： (24)2.选择轴的材料 (24)3.初算轴径 (24)4.轴承部件的结构设计 (25)5.轴上键校核 (26)7.校核轴承寿命 (30)(三)输出轴(轴Ⅲ)的设计计算 (31)1.轴的基本参数--Ⅲ轴： (31)2.选择轴的材料 (31)3.初算轴径 (31)4.轴承部件的结构设计 (32)6.轴的强度校核 (33)7.校核轴承寿命 (36)(四)整体结构的的最初设计 (37)1.轴承的选择 (37)2.轴承润滑方式及密封方式 (38)3.确定轴承端盖的结构形式 (38)4.确定减速器机体的结构方案并确定有关尺寸 (38)四.设计参考文献: (39)一、传动装置的总体设计(一)设计题目课程设计题目：带式运输机传送装置1.设计数据及要求：设计的原始数据要求：F=1900N ； d=250mm ； v=0.9m/s机器年产量：大批量； 机器工作环境：有尘；机器载荷特性：平稳；机器最短工作年限：5年2班。
02 机械设计基础 拓展阅读：机械传动装置总体设计方法
机械传动装置总体设计方法机器由原动装置、传动装置、执行装置和控制装置四部分组成，传动装置是将原动机的运动和动力传递给工作机的中间装置。
它可以改变执行装置的速度大小、方向，力或力矩的大小等。
如带式输送机是一台简单机器，电动机是它的原动装置，带传动和减速器是它的传动装置，输送带部分是它的执行装置。
如何对机器的传动装置进行总体设计呢？下面就设计任务、设计内容和设计步骤向大家作详细的介绍。
机械传动装置总体设计任务是选定电动机型号、合理分配各级传动比及计算传动装置的运动和动力参数。
一、电动机的选择一般机械中多用电动机为原动机。
电动机是已经系列化和标准化的定型产品。
设计时，须根据工作载荷大小与性质、转速高低、启动特性、运载情况、工作环境、安装要求及空间尺寸限制和经济性等要求从产品目录中选择电动机的类型、结构形式、容量（功率）和转速，并确定电动机的具体型号。
常用的电动机型号及技术数据可由机械设计手册中查取。
那么电动机类型和结构形式如何选择呢？电动机分为交流电动机和直流电动机，工业上常采用交流电动机。
交流电动机有异步电动机和同步电动机两类，异步电动机又分为鼠笼型和绕线型两种，其中以普通笼型异步电动机应用最广泛。
如无特速要求，一般选择Ｙ系列三相交流异步电动机，它高效、节能、噪声小、振动小，运行安全可靠，安装尺寸和功率等级符合国际标准（ＩＥＣ），适用于无特殊要求的各种机械设备，设计时应优先选用。
电动机的结构有防护式、封闭自扇式和防爆式等，可根据防护要求选择。
同一类型的电动机又具有几种安装形式，可根据不同的安装要求选择。
其次确定电动机功率其次，电动机功率如何确定？如果选用电动机额定功率超出输出功率较多时，则电动机长期在低负荷下运转，效率及功率因数低，增加了非生产性的电能消耗；如所选电动机额定功率小于输出功率，则电动机长期在过载下运转，使其寿命降低，甚至使电动机发热烧毁。
因此，我们必须通过下面的计算来正确选择电动机。
第1步，确定电动机的输出功率。
机械设计课程设计--带式运输机传动装置
机械设计课程设计计算说明书设计题目带式运输机传动装置目录一课程设计任务书2二设计要求2三设计步骤21. 传动装置总体设计方案 32. 电动机的选择 43. 确定传动装置的总传动比和分配传动比 54. 计算传动装置的运动和动力参数 65. 设计V带和带轮 76. 齿轮的设计 97. 滚动轴承和传动轴的设计 148. 键联接设计 289. 箱体结构的设计 2910.润滑密封设计 3111.联轴器设计 32四设计小结32五参考资料32111一课程设计任务书课程设计题目：设计带式运输机传动装置（简图如下）1——V带传动2——运输带3——一级圆柱齿轮减速器4——联轴器5——电动机6——卷筒原始数据：题号4567891011运送带工作拉力2500260028003300400450048005000 F/N运输带工作速度v/(m/s)卷筒直径D/mm400220350350400400500500工作条件：连续单向运转，载荷平稳，使用期限8年，小批量生产，两班制工作，运输带速度允许误差为±5%二. 设计要求1.减速器装配图一张。
1．传动装置总体设计方案2.绘制轴、齿轮零件图各一张。
3.设计说明书一份。
三. 设计步骤1. 传动装置总体设计方案本组设计数据：第十一组数据：运送带工作拉力F/N 5000 。
运输带工作速度v/(m/s) 。
卷筒直径D/mm 500 。
1）减速器为二级同轴式圆柱齿轮减速器。
3) 方案简图如上图4）该方案的优缺点：该工作机有轻微振动，由于V带有缓冲吸振能力，采用V带传动能减小振动带来的影响，并且该工作机属于小功率、载荷变化不大，可以采用V带这种简单的结构，并且价格便宜，标准化程度高，大幅降低了成本。
减速器部分一级圆NF1200=smv7.1=mmD270=7. 滚动轴承和传动轴的设计(一).轴的设计7. 滚动轴承和传动轴的设计(一).轴的设计Ⅰ.输出轴上的功率I I IP、转速I I In和转矩I I IT由上可知kwP16.2=I I I，min120rn=I I I，mmNT⋅⨯=I I I51072.1Ⅱ.求作用在齿轮上的力因已知低速大齿轮的分度圆直径mmmzd18693222=⨯==而NdTFt5.184922==I I INFFtr1.673costan==βα=aFⅢ.初步确定轴的最小直径材料为45钢，正火处理。
传动装置的总体方案设计
第二章传动装置的总体方案设计主要内容：确定传动方案，拟定传动装置的运动简图；选择电动机型号；合理分配传动比及计算传动装置的运动和动力参数，为设计计算各几级传动零件提供条件。
一、 传动方案的确定传动方案通常由运动简图表示，如图2.1所示。
运动简图不仅明确地表示了组成机器的原动机﹑传动装置和执行机构三者之间的运动和动力传递关系，而且也是设计传动装置中各零部件的重要依据。
合理的传动方案应满足机器的性能要求，并使工作可靠﹑结构简单﹑尺寸紧凑﹑加工方便﹑成本低﹑传动效率高和使用维护发便等。
但要使传动方案同时满足上述要求往往是很困难的，因此，设计者应统筹兼顾，保证重点。
设计时可同时考虑几个方案，通过分析比较，最后选择其中较合理的一种。
例：图2.1 （a）﹑﹙b﹚﹑﹙c﹚﹑﹙d﹚几种传动方案的比较见表2.1（a） （b） （c） （d） 图2.1表2.1传动方案比较传动方案特点a 结构紧凑，若在大功率和长期运转条件下使用，则由于蜗杆传动效率低，功率损失大，很不经济b 宽度尺寸较小，适于在恶劣环境下长期连续工作。
但圆锥齿轮加工比圆柱齿轮困难c 与b方案比较，宽度尺寸较大，输入轴线与工作机位置是水平布置。
宜在恶劣环境下长期工作d 宽度和长度尺寸较大，带传动不适应繁重的工作条件和恶劣的环境。
但若用于链式或板式运输机，有过载保护作用若减速器采用多级传动，在考虑传动方案时，应合理布置传动顺序。
通常应考虑以下几点：﹙1﹚ 带传动承载能力较低，在传递相同扭矩时，其结构尺寸较啮合传动的大。
但传动平稳﹑能起缓冲作用和吸震。
因此，带传动应放在传动装置的高速级。
﹙2﹚ 链传动运转不均匀﹑有冲击，故宜布置在低速级。
﹙3﹚ 蜗杆传动适用于大传动比﹑中小功率、间歇运动的场合。
但其承载能力较齿轮低，故常布置在传动装置的高速级，以获得较小的结构尺寸。
蜗杆传动布置在高速级还可获得较高的齿面相对滑动速度，这样有利于形成液体动压润滑油膜，从而使承载能力和效率得以提高。
传动方案的总体设计包括哪些
传动方案的总体设计包括哪些传动方案的总体设计包括哪些传动方案的总体设计是指在设计和制造机械设备时，为实现所需的运动传动和功效传递，而对传动系统进行整体设计的过程。
它涉及选择合适的传动方式、传动元件和传动参数，并确保传动系统的可靠性、高效性和经济性。
本文将从六个方面详细探讨传动方案的总体设计，包括传动方式选择、传动比计算、传动布局设计、传动元件选择、传动参数确定以及可靠性分析。
一、传动方式选择传动方式是指在机械设备中用于传递运动和功效的方式，常见的传动方式包括齿轮传动、带传动、链传动和液力传动等。
在选择传动方式时，需要考虑传动效率、传动精度、传动比范围、传动可靠性、噪声和振动等因素。
同时还需要根据具体的工作条件和要求，确定适合的传动方式。
二、传动比计算传动比是指驱动和被驱动元件之间的转速比或转矩比，是传动方案设计的重要参数。
在计算传动比时，需要考虑机械设备的工作要求和运动特性，并结合传动方式和传动元件的性能参数进行计算。
通过合理的传动比设计，可以实现驱动元件和被驱动元件之间的匹配，从而满足机械设备的运动要求。
三、传动布局设计传动布局是指将传动元件按照一定的方式进行排列和组合，使其能够实现所需的运动传动和功效传递。
在传动布局设计时，需要考虑机械设备的结构形式、空间布置和传动方式等因素，合理选择传动元件的位置和数量，并确保传动布局的紧凑性和可靠性。
四、传动元件选择传动元件是指用于传递运动和功效的关键部件，包括齿轮、带、链条、液力传动装置等。
在选择传动元件时，需要考虑其承载能力、传动效率、传动精度和寿命等因素。
同时还需要根据机械设备的工作要求和传动方式的特点，选择合适的传动元件类型和规格。
五、传动参数确定传动参数是指传动系统的运动特性和性能参数，包括传动比、传动效率、传动精度、传动间隙和传动转矩等。
在确定传动参数时，需要通过计算和实验等手段，分析和评估传动系统的性能，并根据具体的工作要求和运动特性进行调整和优化。
卷扬机的设计与计算
原技数1.1 传动方案1.1.1组成：传动装置由电机、减速器、工作机组成。
1.1.2特点：齿轮相对于轴承不对称分布，故沿轴向载荷分布不均匀，本设计中原动机为电动机，工作机为皮带输送机。
传动方案采用了两级传动，第一级传动为带传动，第二级传动为单级直齿圆柱齿轮减速器。
带传动承载能力较低，在传递相同转矩时，结构尺寸较其他形式大，但有过载保护的优点，还可缓和冲击和振动，故布置在传动的高速级，以降低传递的转矩，减小带传动的结构尺寸。
齿轮传动的传动效率高，适用的功率和速度范围广，使用寿命较长，是现代机器中应用最为广泛的机构之一。
本设计采用的是展开式两级直齿轮传动。
总体来讲，该传动方案满足工作机的性能要求，适应工作条件、工作可靠，此外还结构简单、尺寸紧凑、成本低传动效率高。
第二部分 电动机的选择及传动比分配2.1电动机的选择2.1.1传动装置的总效率5423421ηηηηηη= 按表2-5查得各部分效率为：联轴器传动效率为99.01=η，滚动轴承效率（一对）99.02=η，闭式齿轮传动效率为97.03=η，联轴器效率为99.04=η，传动滚筒效率为96.05=η，代入得η=8504.096.099.097.099.099.024=⨯⨯⨯⨯2.1.2工作机所需的输入功率ηwd P P =，其中1000)(FVkw P W =所以=⨯⨯⨯=10008504.03.1106.13d P 2.45kw 使电动机的额定功率P ed ＝（1～1.3）P d ，由查表得电动机的额定功率P ＝ 33KW 。
2.1.3确定电动机转速计算滚筒工作转速nin r D n w /14.594203.11000603.1100060=⨯⨯⨯=⨯⨯=ππ：由推荐的传动比合理范围，二级圆柱齿轮减速器的传动比一般范围：9~25，则总传动比的范围为，25~9'=i ,故电机的可选转速为：min /1479~53214.59)25~9(''r n i n w d =⨯==2.1.4确定电动机型号根据以上计算在这个范围内电动机的同步转速有750r/min ，1000r/min ，1500r/min ，3000r/min ，综合考虑电动机和传动装置的情况，同时也要降低电动机的重量和成本，最终可确定同步转速为1000r/min ，根据所需的额定功率及同步转速确定电动机的型号为Y132S - 6 ，满载转速 960r/min 。
卷扬机传动装置的设计与分析
1 引言卷扬机是一种常见的提升设备，其结构简单、操作方便、可靠性高，被广泛应用于各个行业。
通常情况下卷扬机都是采用电动机作为原动机，由于电动机输出地转速远远大于卷扬机中滚筒的转速，所以必须设计减速的传动装置。
传动装置的种类多种多样，如皮带减速器、链条减速器、齿轮减速器、涡轮蜗杆减速器、二级齿轮减速器等等[1]。
通过合理的设计传动装置，使得卷扬机能够在特定的工作环境下满足正常的工作要求。
同时通过本设计将所学过的理论知识进行综合应用，做到理论联系实际，进一步掌握传动装置的设计过程。
2 传动装置的总体设计2.1 拟定传动方案传动装置的设计方案一般用运动简图表示。
它直观的反映了工作机、传动装置和原动机三者之间的运动和力的传递关系。
传动方案首先应满足工作机的性能要求，适应工作条件、工作可靠。
此外，还应结构简单，尺寸简凑、成本低，效率高和便于使用和维护等。
要同时满足上述要求，常常是困难的，因此，应根据具体的设计任务侧重地保证主要设计要求，选用比较合理的方案[2]。
本次设计任务对传动装置没有太多要求，只要其在一般工作条件和环境下能够正常工作即可，因此本设计才用展开式二级圆柱直齿轮减速器，减速器与电动机和工作机之间有联轴器联接，传动方案运动简图如图2.1所示；图2.1 卷扬机传动装置运动简图齿轮传动的传动效率高，适用的功率和速度范围广，使用寿命长，是现代机器中应用最为广泛的机构之一。
二级齿轮减速器的传动比一般为8-40，结构简单，应用也最为广泛，而展开式的主要特点是齿轮相对于轴承不对称布置，因而沿齿向载荷分布不均，要求轴有较大的刚度[3-5]。
2.2 电动机的选择原动机的种类，无特殊要求，均选用交流电动机作为原动机。
电动机为系列化产品。
机械设计中仅需根据工作机的工作情况，合理选择电动机的类型、结构形式、容量和转速，提出具体的电动机型号[6]。
2.2.1 选择电动的功率所需电动机工作功率为：错误！未找到引用源。
式（2-1）式中：错误！未找到引用源。
第二章 机械传动系统的总体设计
第二章机械传动系统的总体设计机械传动系统的总体设计，主要包括分析和拟定传动方案、选择原动机、确定总传动比和分配各级传动比以及计算传动系统的运动和动力参数。
第一节分析和拟定传动系统方案一、传动系统方案应满足的要求机器通常由原动机（电动机、内燃机等）、传动系统和工作机三部分组成。
根据工作机的要求，传动系统将原动机的运动和动力传递给工作机。
实践表明，传动系统设计的合理性，对整部机器的性能、成本以及整体尺寸都有很大影响。
因此，合理地设计传动系统是整部机器设计工作中的重要一环，而合理地拟定传动方案又是保证传动系统设计质量的基础。
传动方案一般由运动简图表示，它直接地反映了工作机、传动系统和原动机三者间运动和动力的传递关系。
在课程设计中，学生应根据设计任务书拟定传动方案。
如果设计任务书中已给出传动方案，学生则应分析和了解所给方案的优缺点。
传动方案首先应满足工作机的性能要求，适应工作条件、工作可靠，此外还应结构简单、尺寸紧凑、成本低、传动效率高和操作维护方便等。
要同时满足上述要求往往比较困难，一般应根据具体的设计任务有侧重地保证主要设计要求，选用比较合理的方案。
图2—l所示为矿井输送用带式输送机的三种传动方案。
由于工作机在狭小的矿井巷道中连续工作，因此对传动系统的主要要求是尺寸紧凑、传动效率高。
图2—1（a）方案宽度尺寸较大，带传动也不适应繁重的工作要求和恶劣的工作环境；图2—l（b）方案虽然结构紧凑，但蜗杆传动效率低，长期连续工作，不经济；图2—l（c）方案宽度尺寸较小，传动效率较高，也适于恶劣环境下长期工作，是较为合理的。
图2—l 带式输送机传动方案比较二、拟定传动系统方案时的一般原则由上例方案分析可知，在选定原动机的条件下，根据工作机的工作条件拟定合理的传动方案，主要是合理地确定传动系统，即合理地确定传动机构的类型和多级传动中各传动机构的合理布置。
下面给出传动机构选型和各类传动机构布置及原动机选择的一般原则。
机械传动装置总体设计方案
机械传动装置总体设计方案引言机械传动是工程领域中常用的一种动力传递方式，它通过机械元件间的相互作用，将动力从原动机传递到负载上。
机械传动装置的设计方案的合理性对于确保机械系统的正常工作具有重要意义。
本文将介绍一种机械传动装置的总体设计方案，对其设计思路、工作原理、选材和结构等进行详细阐述。
设计思路机械传动装置的设计思路主要基于以下几个方面的考虑： 1. 功能需求：根据负载的性质和工作要求，确定传动装置需要实现的功能，例如传递动力、调节转速和转矩等。
2. 结构布局：根据传动装置的需求，设计合理的结构布局，选择合适的传动方式，包括齿轮传动、链条传动等。
3. 材料选用：根据传动装置的工作环境、负载特性和寿命要求，选择合适的材料，以确保传动装置的安全性和可靠性。
4. 尺寸确定：根据负载的功率和转速要求，确定传动装置各个部件的尺寸，包括齿轮的模数、链条的节距等。
工作原理本设计方案采用齿轮传动为主要传动方式。
其工作原理如下： 1. 原动机通过输入轴将动力输入传动装置。
2. 主齿轮和从齿轮通过齿轮齿槽的咬合将动力传递到输出轴上。
3. 根据需要，可以在传动过程中增加其他齿轮传动、链条传动等辅助传动方式，以满足不同的功能需求。
选材和结构在本设计方案中，我们选择了以下材料和结构： 1. 主齿轮和从齿轮：我们选择了高强度合金钢作为齿轮的材料，以确保其承载能力和耐磨性。
2. 链条：为了提高传动装置的可靠性和寿命，我们选择了高强度不锈钢链条作为辅助传动装置。
3. 结构布局：我们将主齿轮和从齿轮安装在机械箱体中，并通过轴承固定，以确保其稳定运行和长寿命。
设计参数根据实际应用需求，我们给出以下设计参数： 1. 输入功率：1000W 2. 输出转速：1000 rpm 3. 传动比：1:2 4. 齿轮模数：4结论本文介绍了一种机械传动装置的总体设计方案，通过合理的设计思路、选材和结构，实现了对动力的有效传递和转换。
带式运输机传动装置的设计-《机械设计》课程设计说明书
