图书馆照明设计PPT课件
室内照明设计第八商业空间照明设计九章学校图书馆照明设计
二、阅览室照明 （一）照明方式 （二）光源与灯具选择 （三）灯具布置
三、书库照明 （一）对书库照明的一般要求 （二）灯具选择 四、借阅处照明
80 80 80 80 80 80 80 80 80 90 80 80 80 80 80 80 80 80 80
80 80 80
必须可控光 必须可控光 防止镜面反射 在讲座厅750lx
Tcp>5000k
学校建筑照明功率密度值（GB50034-2004）
房间或场所 照明功率密度（W/m2） 现行值 目标值 对应照度值（lx）
300 300 300 300 500 500 500 500 500 750 750 500 500 300 500 300 500 200 300
200 500 500
19 19 19 19 19 19 19 19 19 19 16 19 19 19 19 19 22 22 22
19 19 19
80 80
高档超市营业厅 收款台
0.75m水平面 台面
500 500
22 ——
80 80
第三节
商业空间的照明设计
一、店面照明 （一）确保店面亮度。 （二）利用自动调光装置使照明产生多变效果。 （三）强调装饰效果。 （四）重点照明要醒目。
二、橱窗照明 橱窗内的陈列，一般是该商店重点商品的陈 列与展示，它具有一定代表性，反映着商店 销售的商品类型、档次及风格，同时通过陈 列方式的设计、照明及环境气氛的营造，还 会引导消费者去想象，以致于对该商店产生 良好的印象和兴趣，并引起关注。通常可以 通过以下方法来创造醒目的橱窗照明： (一) 依靠强光，使商品更显眼。 (二) 通过照明强调商品的立体感、光 泽感、材料质感和色彩等。 (三) 利用装饰性的照明器来吸引人的 注意。 (四) 让照明状态变化。 (五) 利用彩色光源，使整个橱窗更绚 丽。
图书馆照明节能设计
图书馆照明节能设计的探讨分析1 灯具的选择1.1光源选择（1）白炽灯白炽灯应用极为广泛。
它是第一代电光源的代表，属于热辐射光源，即利用钨丝被加热时白炽体高温辐射发光的原理制成的光源。
白炽灯的缺点是发热量大，发光效率低，使用寿命短等。
极大部分热辐射为红外线，发光效率约仅有１１％，红外线、热能消耗分别占总能耗的６９％、２0％，平均寿命约为１０００ｈ.白炽灯的优点是光谱能量连续分布，显色性好，结构简单，体积小，无频闪效应，价格便宜，且造型多样，易于环境协调。
（2）金属卤化物灯金属卤化物灯具有光通量高，光效一般（９０ｌｍ/Ｗ）；显色指数Ｒａ低（６０）；舒适性差。
（3）荧光灯荧光灯是第二代电光源的代表，属于气体放电光源，即利用汞蒸气放电时发出的紫外线激发管内壁的荧光粉而发光的光源。
但是，由于荧光灯工作的负阻特性，在使用时需配用镇流器件。
荧光灯的缺点是：不宜用于开关频繁的场合，低温环境启动困难，频闪效应明显等。
优点是：发光均匀，亮度适中，光色柔和，温度较低，发光效率和寿命远胜于白炽灯。
它广泛应用于进行精细工作、照度要求高或进行长时间紧张视力工作的场合。
因此，荧光灯是图书馆内照明的理想光源。
图1为符合人眼敏感度的对数调光曲线。
某书馆在采用荧光灯时，选用了目前世界上最先进的Ｐａｎａｓｏｎｉｃｅ－Ｈｆ系列高效荧光灯，功率为３２Ｗ，光灯光通量为４７００ｌｍ；显色指数Ｒａ为８４；色温为５０００K；寿命为１２０００h。
新型ｅ－Ｈｆ高效荧与ｅ－Ｈｆ智能型电子镇流器的完美组合使用得光效高达１０４ｌｍ/Ｗ；工作频率约为４８００kＨｚ，无频闪；功率因数为０．９８。
因此，该系列荧光灯能为图书馆营造出理想的照明环境。
ｅ－Ｈｆ系列特点如下：（1）明亮亮度提高１．６倍，ｅ－Ｈｆ高效荧光灯灯具与Ｔ８电感镇流器式灯具相比较，相同本体、消耗电量大体相同的情况下，光通量提高１．６倍，光效提高１．６倍。
（2）节能节省电力３２％，ｅ－Ｈｆ高效荧光灯具２灯与Ｔ８电感镇流器式灯具３灯相比较，照度、面积相同的条件下，节省电力３２％，光源数量仅为原来的２/３，既节约了电能，同时也降低了因为更换灯管而产生的预算。
图书馆照明灯的设计

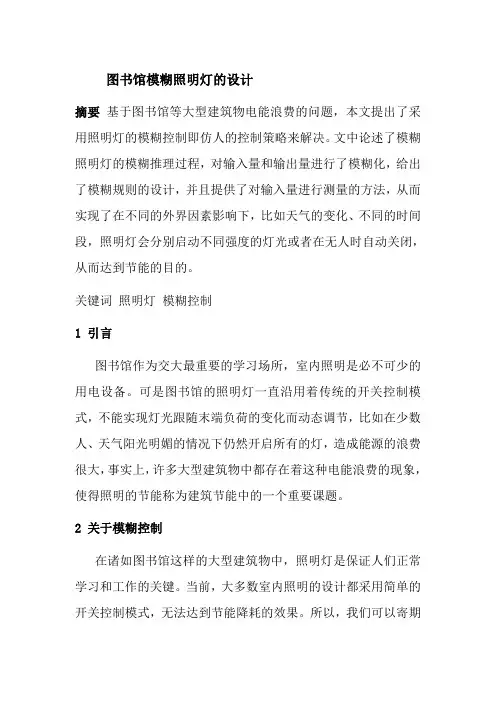

图书馆模糊照明灯的设计摘要基于图书馆等大型建筑物电能浪费的问题，本文提出了采用照明灯的模糊控制即仿人的控制策略来解决。
文中论述了模糊照明灯的模糊推理过程，对输入量和输出量进行了模糊化，给出了模糊规则的设计，并且提供了对输入量进行测量的方法，从而实现了在不同的外界因素影响下，比如天气的变化、不同的时间段，照明灯会分别启动不同强度的灯光或者在无人时自动关闭，从而达到节能的目的。
关键词照明灯模糊控制1引言图书馆作为交大最重要的学习场所，室内照明是必不可少的用电设备。
可是图书馆的照明灯一直沿用着传统的开关控制模式，不能实现灯光跟随末端负荷的变化而动态调节，比如在少数人、天气阳光明媚的情况下仍然开启所有的灯，造成能源的浪费很大，事实上，许多大型建筑物中都存在着这种电能浪费的现象，使得照明的节能称为建筑节能中的一个重要课题。
2关于模糊控制在诸如图书馆这样的大型建筑物中，照明灯是保证人们正常学习和工作的关键。
当前，大多数室内照明的设计都采用简单的开关控制模式，无法达到节能降耗的效果。
所以，我们可以寄期望于模糊控制来解决这个问题，来达到灯光的最佳控制。
所谓模糊控制，即以模糊集合论、模糊语言变量和模糊逻辑推理为基础的一种计算机数字控制技术，是人工智能控制的一个重要分支，是20实际80年代以后才发展起来的新型控制技术，适合于结构复杂且难以用传统理论建模的问题。
其基本思想是利用计算机来实现人的控制要求，利用模糊规则推理对系统进行类似人脑的只是处理，并把它当成模糊规则或关系，通过推理、利用知识库，把某些知识与过程状态结合起来，以实现系统各受控参量的优化控制。
模糊控制系统的原理图：图1模糊控制系统原理图3室内照明灯的控制要求照明灯的模糊控制就是一个仿人的控制策略。
照明灯的模糊推理中，需要考虑推理的输入条件和输出结果。
输入条件主要有天气状况、不同时段、是否有人等，而输出结果为灯的开关、灯光强弱等。
模糊照明灯的推理如图：图2照明灯的模糊推理框图首先调查人工控制照明灯的控制决策过程：若当前的天气晴朗，室内的采光很好，则照明灯无需开启；若是天气阴沉的白天，开启弱光灯；若到傍晚和晚上便开启较强和强的灯光以达到适合学习的明亮的效果。
《照明设计实际例子》PPT课件
⑵ 三相线路中的线计算电流
Ij
sL
P j s
3U Nc L os
3P Lmax 3P Lmax 3U Nc L osU Nc L os
整理课件
29
四、照明系统图的标注(3-1)
1. 照明配电线路的标注
★一般标注
a——线路编号(可不标注) b——导线或电缆型号
a－b(c×d)e－f
c、n——线芯根数
★两种芯线截面的标注 a－b(c×d＋n×h)e－f
d、h——导线或电缆截面,mm2
e——敷设方式(管径,mm) f——敷设部位
举例：BV(3×4)SC20－FC,WC 的含义?
含义：3根截面积为4mm2的塑料绝缘铜芯导线,穿管径为
20mm的钢管暗敷设在地板内或墙内。
整理课件
30
四、照明系统图的标注(3-2)
插座数：4 5 6 7 8
9
10
kxl： 1 0.9 0.8 0.整7理课件0.65 0.6
0.6
24
3.干线计算负荷 PjsL
n
PjsL kxL Pjsli
i1
P jsli ——各个分支回路的计算负荷kW；
n ——分支回路的数量； k xL ——照明干线回路的需用系数
干线回路：图书馆 多跨厂房 锅炉房 教学楼 实验室 生活区
若实际值≤现行值,合理 若实际值≤s/h允许,照度均匀若 若实际值＞现行值,调整 实际值＞s/h允许,需调整
整理课件
13
二、照明平面图的绘制与阅读
2 照明平面图
①作用：表示照明设备的平面布置和配电管线的走向及敷设部位 ②基本形式：各楼层照明平面图
整理课件
14
二、照明平面图的绘制与阅读
《图书馆设计》课件
图书馆的定义与功能
图书馆定义
图书馆是收集、整理、保存和提 供文献资料，服务于社会公众的 文化教育机构。
图书馆功能
图书馆具有保存人类文化遗产、 传播科学文化知识、提供休闲娱 乐等功能。
图书馆设计的原则与目标
设计原则
图书馆设计应遵循功能性、人性化、 绿色环保、艺术性等原则。
设计目标
图书馆设计旨在创造一个舒适、便捷 、高效、美观的学习和阅读环境，满 足用户的需求。
分类标识
储藏环境
藏书空间应保持适当的温度和湿度， 以确保图书的保存和延长使用寿命。
图书分类应清晰明确，便于读者查找 和图书管理员管理。
公共空间设计
入口设计
图书馆的入口应宽敞、明亮，给 读者留下良好的第一印象。
休息区
设置舒适的休息区，供读者在阅读 间隙放松休息。
信息咨询台
提供信息咨询和导览服务，帮助读 者快速找到所需资源。
智能安防系统
通过视频监控、报警装置等技术，保障图书馆内的安全，预防和及时 应对各种安全事件。
BIG DATA EMPOWERS TO CREATE A NEW ERA
05
图书馆设计的挑战与未来发展
应对信息时代的挑战
数字化转型
随着信息技术的快速发展，图书馆需要适应数字化转型的需求， 提供电子资源、数字化服务和线上阅读空间。
04
图书馆的智能化设计
BIG DATA EMPOWERS TO CREATE A NEW
ERA
智能化管理系统
自动化借还书系统
通过自助借还书机，实现图书的自助借阅、归还和续借功能，提 高借还书的效率和便利性。
图书管理系统
采用计算机技术对图书进行编目、检索和管理，实现图书资源的 数字化和信息化。
图书馆照明设计分析
，
的环 光 在 结境 和 图 合， 人 书 并工馆 与照的 建明使 筑，用 的创中 功造， 能舒应 、适利 形宜用 式人天 有的然 机光采
• .
一、图书馆的天然采光
高侧窗
• 图书馆天然采光可利用较大的层高（3米以上），在侧墙上布置高 侧窗采光。高侧窗：高侧窗就是楼层太高了，在中空位置墙面留 有的窗户，主要起到增加室内亮度的作用。
图书馆天然采光和人工照明
——
图书馆不仅仅是人们是看书学习的地方，在很 大程度上他体现了某个大学、某个城市或者是某 个城市的形象。一个造型别致的图书馆往往会成 为一个地区的标志建筑。 然而天然采光和人工照明又是其满足使用功能 和造型的重要手段。今天让我们来了解和学习图 书馆的天然采光和人工照明。
• 中国国家图书馆
200-750lx
阅览室一般可采用一般照明方式或混合照明方式。 • 面积较大的阅览室宜采用分区一般照明或混合照明方式。阅览室照明方 式如图所示。
阅览室照明方式示意图 （a）一般照明方式
（b）分区一般照明方式
（c）混合照明方式
当采用分区一般照明方式时，非阅览区的照度，一般可为阅览区桌面平均照 度的1/3~1/2。 当采用混合照明方式时，一般照明的照度宜占总照度的1/3~1/2。
三、书库照明
200lx
1.对书库照明的一般要求
• •
（1）书库照明中，视觉任务主要发生在垂直表面上，书脊处的垂直照度宜为 200lx。 （2）书架之间的行道照明应采用专用灯具，并设单独开关控制。开架书库设 有研究厢时，应在研究厢处增设局部照明。
2.灯具选择
• • • •
（1）书库照明一般采用间接照明或者具有多水平出射光的荧光灯具，对 于珍贵图书和文物书库应选用有过滤紫外线的灯具。 （2）书架间行道照明的专用灯具宜具有窄配光光强分布特性。 （3）书库灯具一般安装高度较低，应有一定的限制眩光措施，开启式灯 具保护角不宜小于10°，灯具与图书等易燃物的距离应大于0.5m。 （4）书库灯具不宜选用锐截光型灯具，否则辉仔书架上部产生阴影。也 不宜采用无罩的直射灯具和镜面反射灯具，因为它能引起光良书页或光 亮印刷字迹的反射，干扰视觉。
2024年度灯光优秀PPT课件
实施步骤及注意事项
制定详细方案
选择合适灯具
根据照明需求和布局规划原则，制定详细 的照明布局方案。
根据方案要求，选择适合的灯具类型、规 格和品牌。
合理布线与安装
调试与验收
按照安全规范进行布线，确保灯具安装牢 固、安全可靠。
完成安装后进行调试，确保照明效果符合设 计要求；组织验收，确保质量达标。
2024/2/3
27
06
总结回顾与展望未来 发展方向
2024/2/3
28
关键知识点总结
2024/2/3
灯光设计基本原则
包括功能性、美观性和节能性等，确保灯光效果符合实际需求。
灯光设备与技术
了解各种灯光设备及其特点，掌握灯光控制技术和调试方法。
灯光与空间关系
深入理解灯光如何影响空间感，以及如何通过灯光设计优化空间 布局。
公共设施
公共设施如道路照明、景观照明等也开始采用智 能照明系统，实现远程监控和智能化管理。
2024/2/3
26
挑战与机遇并存
2024/2/3
技术挑战
虽然智能照明系统技术不断创新，但仍存在一些技术难题需 要解决，如通信协议的标准化、设备兼容性等。
市场机遇
随着消费者对智能家居的需求不断增加，智能照明系统的市 场前景也越来越广阔。同时，政府对于节能环保的政策支持 也为智能照明系统的发展提供了机遇。
消费者对个性化照明的需求也在不断增加，智能照明系统 可以通过定制化设置满足不同消费者的个性化需求。
25
应用领域拓展
1
家居领域
智能照明系统在家居领域的应用已经越来越普及 ，如智能家居中的灯光控制、场景设置等。
2 3
商业领域
商业场所如商场、酒店等也开始广泛应用智能照 明系统，以提高照明质量和舒适度，同时降低能 耗。
图书馆照明控制系统设计之欧阳育创编
毕业设计《图书馆照明控制系统》The design of Lighting Contro1 System for thelibrary学生学号：学生姓名：张竞文专业班级：电气指导教师：图萍给职称：起止日期：长春光华学院 Changchun Guanghua University目录图书馆照明控制系统设计描要: 本文介绍了基于单片机AT89S51的图书馆照明控制系统及其原理,提出了有效的节能控制方法。
该系统采用了当今比较成熟的传感技术和单片机定时控制技术,利用多参数来实现对学校图书馆照明的控制。
系统设计包括硬件设计和软件设计两部分。
该照明控制系统的主控制器是以 AT89S5l单片机为基础,实現了通信、信号采集、控制等功能。
文中详细地描述了控制电路的设计过程,包括:环境光照度信号取样电路、人体信号采集电路、继电器驱动电路以及信号处理电路等。
对于软件一设计主要有主控制器的数据传输程序设计以及灯光控制、延时控制、A/D转换等程序设计。
工作时,光信号取样电路采集光照最弱、人体信号采集电路采集室内是否有人信息并将信号送到单片机,单片机根据这些信息通过控制电路对照明设备进行开关操作,从而实現智能照明控制,以送到节能的目的。
关键词：智能控制,热释红外,传感器.单片机,定时控制The design of Lighting Contro1 System for thelibraryAbstract: This article desiribes Library Based on Single Chip Microcomputer at89s5l LightingControl System and its principles, proposes effective energy saving controlmethod.The system uses thecurrent sensing technology is more mature and timing ofsingle .chip computer contro1 techno1ogy using multiple parametersto achieve control over lighting in the school liblary.System design includes hardware, design and software design of two parts. The Master 0f lighling Contro1 System is based on the at89s51 single chip,enabling communication,data accquisition,contro1,andother functiolns.Thetextof the control circuit are described indetail in the design process,including: ambient light signa1 samplingcircuit,the body's signal acquisition .circuit,therelay driver circuit and signa1 processing circuit and so on.Software Design for data transfer program, as we11 as the main controllerlighting control, Timer control, a/d control program design.Work, the optica1 signa1 SamplingCircuit capture,light, strong or weak, human acquisition of signal acquisition Circuit Indoor If anyone, whether working for the information and send a signal to the SCM, single chip Mircomputer based on this information by contro11ing circuit for lighting switches, enabling Intelligent Lighting Contro1, to achieve energy saving purposes.Keywords: lntelligent Control;0utside;Sensors;SCM;timing Contro1引言随着国民经济的快速发展和社会进步, 教育在全社会越来越被关注和重视,校国规模也随着受教育者的数量增加而不断扩大。
展示照明设计ppt课件
华盛顿国家美术馆东馆
4
5
苏州博物馆
人的向光性
6
光 塑 造 空 间 气 氛
7
光 与 影 的 关 系
8
• 三种基本的自然光源是： • 昼光——通过云层或局部多云的天空漫射的
光；
• 日光——晴朗或局部多云的天空下直射的太 阳光束；
• 反射光——通过自然或人造表面反射的光。
9
10
展示设计中的自然采光
• 戏剧化照明，重在通过展现照明自身的表 现力塑造戏剧性的气氛。
18
• 视觉心理学领域的研究成果对现代照明设 计的启示：照明设计应分别满足人的行为需求、
生理需求和心理需求。
• 行为需求，人在空间中的活动是一系列有意识地 获取信息的知觉行为；
• 生理需求，人类作为生物体而客观具有的一些无 意识的感知需求；
2
日照的作用：
1，杀菌 2，我国规定，对于住 宅必须保证在冬至有1 小时的满窗口的有效 日照。建筑的朝向最 好朝南或适当偏东或 偏西。 建筑物的间距与高度 的比值在1:1.1以上， 以保证室内有良好的 日照。
3，紫外线的有效辐射 范围。
4，绿化的合理配置。
5，室内日照面积，其 有效面积是阳光射到 地板上的面积。
41
• 眩光
• 由于光线在视野中的分布不合理或亮度范围不 适宜，或存在极端的亮度对比，而引起的视觉 不舒适感和ห้องสมุดไป่ตู้察能力的降低，这类现象统称为 眩光。
• 1直射眩光 • 2反射眩光 • 3光幕反射眩光
• 1不舒适眩光，不舒服，但不影响视觉对象的可见度。 • 2失能眩光，不可见，但不一定不舒服。
42
• 光源
46
金属卤素灯泡
图书馆照明设计剖析
3.灯具安装方式
书架行道照明专用灯具一般安装在书架间行道上空，多为吸顶安装， 见图(a)。有条件可嵌入式安装，见图(b)。灯具安装在书架上形成一 体，见图(c)，具有较大的灵活性，但应采取必要的电气安全防护及 防火措施。开架书库及阅览室内的单侧排列的书架，可采用非对称 光强分布特性的灯具向书架投射照明，见图(d)。此种安装方式，不 仅可使书架照明取得良好的效果，也不会对室内的阅读者产生眩光 干扰。
200-750lx
阅览室一般可采用一般照明方式或混合照明方式。 • 面积较大的阅览室宜采用分区一般照明或混合照明方式。阅览室照明方 式如图所示。
阅览室照明方式示意图 （a）一般照明方式
（b）分区一般照明方式
（c）混合照明方式
当采用分区一般照明方式时，非阅览区的照度，一般可为阅览区桌面平均照 度的1/3~1/2。 当采用混合照明方式时，一般照明的照度宜占总照度的1/3~1/2。
图书馆天然采光和人工照明
——
图书馆不仅仅是人们是看书学习的地方，在很 大程度上他体现了某个大学、某个城市或者是某 个城市的形象。一个造型别致的图书馆往往会成 为一个地区的标志建筑。 然而天然采光和人工照明又是其满足使用功能 和造型的重要手段。今天让我们来了解和学习图 书馆的天然采光和人工照明。
• 中国国家图书馆
三、书库照明
200lx
1.对书库照明的一般要求
• •
（1）书库照明中，视觉任务主要发生在垂直表面上，书脊处的垂直照度宜为 200lx。 （2）书架之间的行道照明应采用专用灯具，并设单独开关控制。开架书库设 有研究厢时，应在研究厢处增设局部照明。
2.灯具选择
• • • •
（1）书库照明一般采用间接照明或者具有多水平出射光的荧光灯具，对 于珍贵图书和文物书库应选用有过滤紫外线的灯具。 （2）书架间行道照明的专用灯具宜具有窄配光光强分布特性。 （3）书库灯具一般安装高度较低，应有一定的限制眩光措施，开启式灯 具保护角不宜小于10°，灯具与图书等易燃物的距离应大于0.5m。 （4）书库灯具不宜选用锐截光型灯具，否则辉仔书架上部产生阴影。也 不宜采用无罩的直射灯具和镜面反射灯具，因为它能引起光良书页或光 亮印刷字迹的反射，干扰视觉。
照明设计PPT课件
● 授课内容
第1点 采光照明的基 本概念和要求
第2点 采光部位与照明方式
第3点 室内照明的作 用与艺术效果
创造气氛 加强空间感和立体感 光影艺术与装饰照明
教学进程
采光设计的目的： 在于充分利用天然光，设计出合理的窗口形式、面积和 位置，使室内既有充足的光线，而且在光的方向亮度分 布上都能满足要求。
1、色温：色温以绝对温度K来表示，即将一标 准黑体（如铁）加热，温度升高到一定程度时 颜色开始由深红——浅红——橙红——白—— 蓝，逐步改变，某光源与黑体的颜色相同时， 我们将黑体的绝对温度称为该光源之色温。.
2、显色性：显色性即光源射到物体上,呈现物 体颜色的程度.显色性越高，则光源对颜色的表 现就越好，我们见到的颜色也就越接近自然色. 国际照明委员会CIE把太阳的显色指数定为 Ra=100.
（一） 照度
（二） 光色
（三） 亮度
（四）材料的光学性质
1、光通量：光源每秒钟发出可见光量的总 和，即发光量，通用Q来表示，单位为流明 （符号为lm）.
桌子上方有一盏无罩的白炽灯，在加上灯罩后，桌面显得亮多了。同 一盏灯泡不加灯罩与加上灯罩，它所发生的光通量是一样的，只不过在 加上灯罩后，光线经灯罩的反射，使光通量在空间分布的状况发生了变 化，射向桌面的光通量比没加灯罩时增多了。
照明设计的目的： 是根据所需照度，在节约用电前提下，选择光源品种和 灯具，确定照明方式和布置方案。
第一节 采光照明的基本概念和要求
一、光的特性与视觉效应
1、光是以电磁波形式传播的辐射能 可见光：380nm—780nm 紫外端：<380nm 红外端： >780nm
光谱颜色、波长及范围
颜色
波长（nm）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
——
图书馆不仅仅是人们是看书学习的地方，在很 大程度上他体现了某个大学、某个城市或者是某 个城市的形象。一个造型别致的图书馆往往会成 为一个地区的标志建筑。
然而天然采光和人工照明又是其满足使用功能 和造型的重要手段。今天让我们来了解和学习图 书馆的天然采光和人工照明。
图书馆照明设计
• （a）吸顶安装（b）嵌入式安装（c）灯具安装与书架一体化（d）单侧书架投射
方式
图书馆照明设计
• 四、书库地面装修
• 为提高底层书架的垂直照度，书库地面宜采用反射系数高、无光泽的建筑 材料做饰面。它既能增加地面反射比，也不会产生反射眩光。
图书馆照明设计
谢谢
图书馆照明设计
书架行道照明专用灯具一般安装在书架间行道上空，多为吸顶安装， 见图(a)。有条件可嵌入式安装，见图(b)。灯具安装在书架上形成一 体，见图(c)，具有较大的灵活性，但应采取必要的电气安全防护及 防火措施。开架书库及阅览室内的单侧排列的书架，可采用非对称 光强分布特性的灯具向书架投射照明，见图(d)。此种安装方式，不 仅可使书架照明取得良好的效果，也不会对室内的阅读者产生眩光 干扰。
• （3）书库灯具一般安装高度较低，应有一定的限制眩光措施，开启式灯 具保护角不宜小于10°，灯具与图书等易燃物的距离应大于0.5m。
•
（4）书库灯具不宜选用锐截光型灯具，否则辉仔书架上部产生阴影。也 不宜采用无罩的直射灯具和镜面图书反馆射照明灯设具计 ，因为它能引起光良书页或光亮
3.灯具安装方式
• (b）为减少直接眩光的影响，灯具长边应与阅读者主视线方向平行，一般 都于外侧窗平行方向布置。
图书馆照明设计
（c）面积较大的阅览室，条件允许时， 宜采用双管或多管嵌入式荧光灯光带或块 形布灯方案，其目的是加大非干扰区，减 少顶棚灯具的数量，增加灯具的光输出面 积，降低灯具的表面亮度，提高室内照明 质量。
度的1/3~1/2。
当采用混合照明方式时，一般照明的照度宜占总照度的1/3~1/2。
图书馆照明设计
图书馆照明设计
图书馆照明设计
3.光源与灯具的选择 • （1）光源选择。
• 从节能的角度：阅览室宜采用细管36WT8荧光灯照明，细管荧光灯与原 40WU荧光灯相比，在耗电相同的情况下，光输出可以提高10%，寿命可 提高到24000小时。
• 中国国家图书馆
图书馆照明设计
，
图书馆照明设计
• .
的环光在 结境和图 合，人书
并工馆 与照的 建明使 筑，用 的创中 功造， 能舒应 、适利 形宜用 式人天 有的然 机光采
一、图书馆的天然采光
高侧窗
• 图书馆天然采光可利用较大的层高（3米以上），在侧墙上布置高 侧窗采光。高侧窗：高侧窗就是楼层太高了，在中空位置墙面留 有的窗户，主要起到增加室内亮度的作用。
• （2）书架之间的行道照明应采用专用灯具，并设单独开关控制。开架书库设 有研究厢时，应在研究厢处增设局部图书照馆明照明。设计
2.灯具选择ห้องสมุดไป่ตู้
• （1）书库照明一般采用间接照明或者具有多水平出射光的荧光灯具，对 于珍贵图书和文物书库应选用有过滤紫外线的灯具。
• （2）书架间行道照明的专用灯具宜具有窄配光光强分布特性。
图书馆照明设计
• 对顶层阅览室还可在屋顶开设天窗以补充侧窗采光的不足。屋顶 开设天窗采光，采光系数大，即在同样的透光面积下，它比侧窗 给予室内的照度平均值高，而且采光均匀度好。
图书馆照明设计
图书馆照明设计
二、阅览室的人工照明
• 1.图书阅览室应按照200-750lx的强度设计，同时阅览室的书面照度要达 到300-1500lx.
• （d）阅览室多采用混合照明方式。阅览桌上的局部照明也宜采用 荧光灯。局部照明灯具的位置不宜设置在阅读者的正前方，宜设 置在左前方，以避免产生眼图中书的馆照光明设幕计反射，提高可见度.
三、书库照明
200lx
1.对书库照明的一般要求
• （1）书库照明中，视觉任务主要发生在垂直表面上，书脊处的垂直照度宜为 200lx。
• 应注意选择优质镇流器，如采用优质电子镇流器或低噪音节能型电感镇流
器，要求更高的场所宜将电感镇流器移至室外集中设置，防止镇流器产生
噪声干扰。
图书馆照明设计
• （2）灯具选择。
透光格栅片型格栅灯具
三基色荧光管
1）宜选用限制眩光性能好的开启式灯具、带格栅或带漫反射罩、漫反射板等型灯具。 • 2）灯具格栅及反射器不宜选用全镜面、高亮度材料，宜用半镜面、低亮度材料。 • 3）宜选用蝙蝠翼式光强分布特性的图灯书馆具照(书明设p1计38)。
• （3）.灯具布置
• 灯具布置对照明效果有一定影响。阅览室内照明灯具布置的一般原则：
• 1图 干扰区示意图
2图 灯具布置在阅读者两侧
• （a）灯具不宜布置在干扰区内，否则易产生光幕反射。干扰区即为容易 在作业上产生光幕反射的区域。灯具如能布置在阅读者的两侧（单侧时宜 为左侧），对桌面形成两侧（或左侧）投射光，效果更好。
300-1500lx
200-750lx
图书馆照明设计
阅览室一般可采用一般照明方式或混合照明方式。 • 面积较大的阅览室宜采用分区一般照明或混合照明方式。阅览室照明方式
如图所示。
阅览室照明方式示意图
（a）一般照明方式
（b）分区一般照明方式
（c）混合照明方式
当采用分区一般照明方式时，非阅览区的照度，一般可为阅览区桌面平均照
