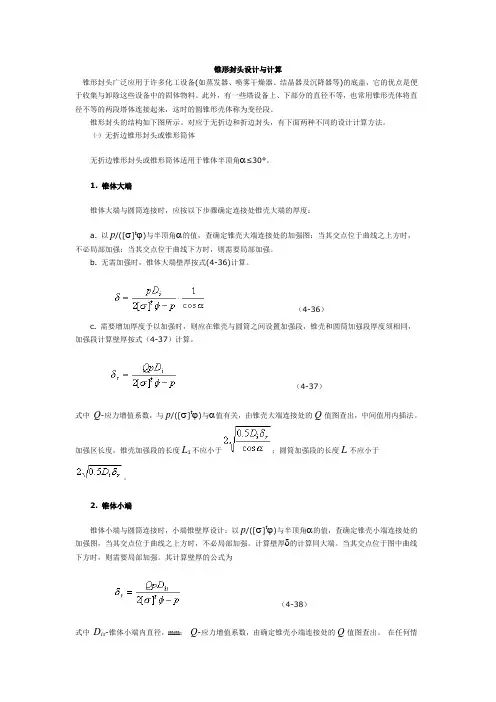

锥形封头设计与计算锥形封头广泛应用于许多化工设备(如蒸发器、喷雾干燥器、结晶器及沉降器等)的底盖，它的优点是便于收集与卸除这些设备中的固体物料。
此外，有一些塔设备上、下部分的直径不等，也常用锥形壳体将直径不等的两段塔体连接起来，这时的圆锥形壳体称为变径段。
锥形封头的结构如下图所示。
对应于无折边和折边封头，有下面两种不同的设计计算方法。
㈠无折边锥形封头或锥形筒体无折边锥形封头或锥形筒体适用于锥体半顶角α≤30°。
1. 锥体大端锥体大端与圆筒连接时，应按以下步骤确定连接处锥壳大端的厚度：a. 以p/([σ]tϕ)与半顶角α的值，查确定锥壳大端连接处的加强图：当其交点位于曲线之上方时，不必局部加强；当其交点位于曲线下方时，则需要局部加强。
b. 无需加强时，锥体大端壁厚按式(4-36)计算。
（4-36）c. 需要增加厚度予以加强时，则应在锥壳与圆筒之间设置加强段，锥壳和圆筒加强段厚度须相同，加强段计算壁厚按式（4-37）计算。
（4-37）式中Q-应力增值系数，与p/([σ]tϕ)与α值有关，由锥壳大端连接处的Q值图查出，中间值用内插法。
加强区长度，锥壳加强段的长度L1不应小于；圆筒加强段的长度L不应小于。
2. 锥体小端锥体小端与圆筒连接时，小端锥壁厚设计：以p/([σ]tϕ)与半顶角α的值，查确定锥壳小端连接处的加强图，当其交点位于曲线之上方时，不必局部加强。
计算壁厚δ的计算同大端。
当其交点位于图中曲线下方时，则需要局部加强。
其计算壁厚的公式为（4-38）式中D is-锥体小端内直径，mm；Q-应力增值系数，由确定锥壳小端连接处的Q值图查出。
在任何情况下，加强段的厚度不得小于相连接的锥壳厚度。
锥壳加强段的长度L1不应小于；圆筒加强段的长度L不应小于。
3．无折边锥壳的厚度当无折边锥壳的大端或小端，或大、下端同时具有加强段时，应分别按式（4-32）、（4-33）、（4-34）分别确定锥壳各部分厚度。
