三菱PLC编程语言介绍与讲解
三菱PLC常用指令说明
表3.6 对应图3.7梯形图的指令表
3.2.2 接点串联指令AND、ANI 1
1．指令用法
（1）AND（串常开）：
常开接点串联指令。
（2）ANI（串常闭）： 常闭接点串联指令。
2．指令说明
（1）AND和ANI指令用于单个接点串联，串联接点的数
3.2.6 多重输出指令MPS、MRD、MPP 3
例3.7 阅读图3.14（a）中一层堆栈的梯形图，试解答： （1）写出图3.14（a）梯形图所对应的指令表。 （2）指出各指令的步序并计算程序的总步数。
图3.14 例3.7多重输出指令举例
一、梯形图（Ladder） 梯形图一种图形编程语言，是面向控制过程的一种“自
然语言”，它延用继电器的触点、线圈、串并联等术语和 图形符号，同时也增加了一些继电器控制系统中没有的特 殊符号，以便扩充PLC的控制功能。
三菱FX系列PLC的程序设计语言
从继电接触控制图到梯形图点闭合 电机M转动
表3.10 串联电路块的并联指令
3.2.4 串联电路块的并联指令ORB 2
例3.5 阅读图3.11（a）中的梯形图，试解答： （1）写出图3.11（a）梯形图所对应的指令表。 （2）指出各指令的步序并计算程序的总步数。
图3.11 ORB指令举例
3.2.4 串联电路块的并联指令ORB 3
解： （1）对应图3.11（a）梯形图的指令表如图3.11（b）所示。按照 两两并联的原则，在首次出现的两个串联块后应加一个ORB指令 ，此后每出现一个要并联的串联块，就要加一个ORB指令。 （2）各指令步序也如图3.11（b），各指令均为1步，所以程序 总的占10步。
三菱fx2n编程及应用
三菱fx2n编程及应用三菱FX2N编程及应用介绍三菱FX2N是一款由三菱电机公司推出的可编程逻辑控制器（PLC）。
它在自动化控制领域广泛应用，具有强大的功能和稳定的性能。
本文将重点介绍三菱FX2N的编程及应用相关内容。
一、FX2N编程概述FX2N采用ladder diagram（梯形图）编程语言，这是一种类似于电气接线图的图形化编程方式。
它使得程序编写者能够直观地描述控制逻辑，并通过连接不同的逻辑元件来实现控制功能。
1.1 基本指令集FX2N提供了丰富的指令集，可以满足不同的应用需求。
基本指令包括：逻辑指令、计数/定时器指令、运算指令、移位指令等。
根据具体的控制需求，程序员可以选择合适的指令组合来实现控制逻辑。
1.2 编程软件三菱提供了FX-PCS/WIN软件，用于FX系列PLC的编程。
该软件界面简洁，易于使用，并提供了丰富的功能模块，如在线监控、调试等。
程序员可以在软件中进行图形化编程，然后通过串口或以太网与FX2N进行通讯。
1.3 编程步骤编写FX2N程序的一般步骤如下：（1）确定控制需求：根据实际应用需求，确定需要实现的控制功能。
（2）设计程序架构：根据控制需求，设计程序的结构和逻辑。
（3）编写程序代码：使用FX-PCS/WIN软件进行编程，按照程序架构，通过拖拽和连接不同的指令元件来完成编程。
（4）上传程序：将编写好的程序上传到FX2N，可通过串口或以太网与PLC进行通讯。
（5）设置PLC参数：根据实际应用需求，设置PLC的输入输出口、定时器、计数器等参数。
（6）在线调试：通过FX-PCS/WIN软件对PLC程序进行在线监控和调试，确保程序的正确性和稳定性。
二、FX2N应用实例FX2N作为一种功能强大的PLC，广泛应用于各种自动化控制系统中。
以下是几个FX2N应用实例的介绍：2.1 自动化生产线控制FX2N可以用于控制自动化生产线上的各个设备，如机床、输送带、机械手等。
通过编写合适的控制程序，可以实现生产线上设备之间的协调运行，提高生产效率和质量。
三菱PLC功能指令介绍及应用举例
输入端口 Y7
X0
●
X1
●
X2
X3
表5.5
例题5.1控制关系表
输出位组件 K2Y0
Y6
Y5
Y4
Y3
Y2
Y1
●
●
●
●
●
●
●
●
●
●
●
●
传送数据 Y0
●
H0FF
H0AA
●
H55
H0
第6页/共90页
图5.4 例题5.1程序图
5.1.4 区间复位指令ZRST
表5.6
区间复位指令
P
FNC40 ZRST
ZRST指令
KnY、KnM、KnS、T、C、D、V、Z
1．乘法指令MUL的说明 （1）乘法运算是代数运算。 （2）16位数乘法：源操作数S1、S2是16位，目标操作数D占用32位。
例如乘法指令语句“MUL D0 D10 D20”，被乘数存储在D0，乘数存储在 D10，积则存储在D21、D20组件中。操作数结构如图5.16所示。
第13页/共90页
图5.9 例题5.2控制线路图
【解】 根据控制要求，设计程序梯形图如图5.10所示。
图5.10 例题5.2程序梯形图
第14页/共90页
5.3 算术运算指令与单按钮的功率控制 5.3.1 加法指令ADD
加法指令
D
FNC20
P
ADD
表5.10
ADD指令
S1、S2 D
操作数 K、H、KnX、KnY、KnM、KnS、T、C、D、V、Z
图5.19 除法指令DIV的举例
第24页/共90页
加1指令
D
FNC24

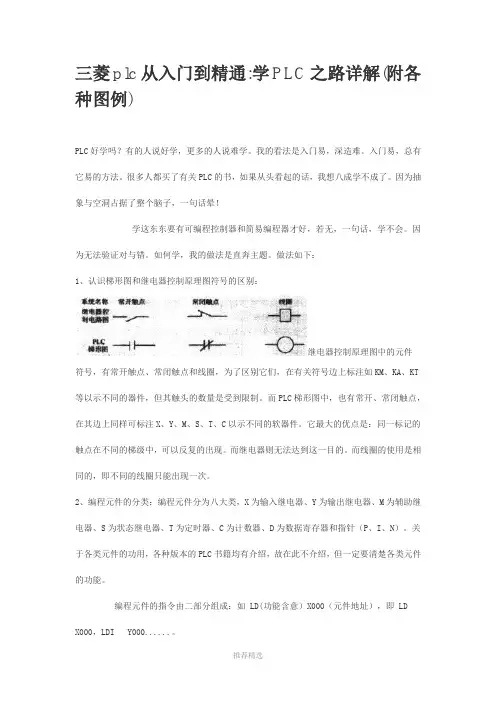

三菱plc从入门到精通-学PLC之路详解(附各种图例)
三菱plc从入门到精通:学PLC之路详解(附各种图例)PLC好学吗？有的人说好学，更多的人说难学。
我的看法是入门易，深造难。
入门易，总有它易的方法。
很多人都买了有关PLC的书，如果从头看起的话，我想八成学不成了。
因为抽象与空洞占据了整个脑子，一句话晕！学这东东要有可编程控制器和简易编程器才好，若无，一句话，学不会。
因为无法验证对与错。
如何学，我的做法是直奔主题。
做法如下：1、认识梯形图和继电器控制原理图符号的区别：继电器控制原理图中的元件符号，有常开触点、常闭触点和线圈，为了区别它们，在有关符号边上标注如KM、KA、KT 等以示不同的器件，但其触头的数量是受到限制。
而PLC梯形图中，也有常开、常闭触点，在其边上同样可标注X、Y、M、S、T、C以示不同的软器件。
它最大的优点是：同一标记的触点在不同的梯级中，可以反复的出现。
而继电器则无法达到这一目的。
而线圈的使用是相同的，即不同的线圈只能出现一次。
2、编程元件的分类：编程元件分为八大类，X为输入继电器、Y为输出继电器、M为辅助继电器、S为状态继电器、T为定时器、C为计数器、D为数据寄存器和指针（P、I、N）。
关于各类元件的功用，各种版本的PLC书籍均有介绍，故在此不介绍，但一定要清楚各类元件的功能。
编程元件的指令由二部分组成：如 LD(功能含意）X000（元件地址），即 LDX000，LDI Y000......。
3、熟识PLC基本指令：（1）LD（取）、LDI取反）、OUT（输出）指令；LD（取）、LDI（取反）以电工的说法前者是常开、后者为常闭。
这二条指令最常用于每条电路的第一个触点（即左母线第一个触点），当然它也可能在电路块与其它并联中的第一个触点中出现。
这是一张梯形图（不会运行）。
左边的纵线称为左母线，右母线可以不表示。
该图有三个梯级；第1梯级；左边第一个触点为常开，上标为X000，X表示为输入继电器，其后的000数据，可以这样认为它使用的是输入继电器中的编号为第000的触点（下同）。
三菱plc教程
三菱plc教程三菱PLC是一种常用的工业控制系统，可以通过编程控制各种机械设备的运行。
本教程将介绍一些基本的操作和编程技巧。
1. PLC基础概念PLC全称Programmable Logic Controller，可编程逻辑控制器，是一种专门用于工业自动化控制的电子设备。
它由中央处理器(CPU)、输入输出(I/O)模块和通信模块组成，通过编程来实现对各种设备的控制。
2. PLC的工作原理PLC的工作原理是通过读取输入信号，经过逻辑处理后控制输出信号，从而实现对设备的控制。
输入信号可以来自各种传感器，如开关、压力传感器、温度传感器等，输出信号可以控制设备的运行状态，如电机的启停、阀门的开关等。
3. PLC编程语言PLC编程语言主要有Ladder Diagram（梯形图）、Sequential Function Chart（顺序功能图）和Structured Text（结构化文本）等。
梯形图是最常见和易于理解的一种编程语言，类似于电气图，可以直观地表示逻辑关系和控制流程。
4. PLC的输入输出PLC的输入输出可以通过I/O模块进行扩展，可以连接各种传感器和执行器。
输入口可以读取传感器的信号，输出口可以控制执行器的状态，如开关、灯光、电动机等。
5. PLC的编程步骤PLC的编程步骤主要包括需求分析、梯形图设计、程序编写、调试和上线运行。
其中需求分析是确定需要控制的设备和运行逻辑，梯形图设计是根据需求设计出逻辑关系，程序编写是将逻辑关系翻译成PLC可执行的代码。
6. PLC程序调试PLC程序调试是验证编写的程序是否符合预期效果的过程。
可以通过软件模拟、在线调试和实际设备验证等方式进行调试。
7. PLC网络通信PLC可以通过网络通信模块进行远程通信，从而实现分布式控制和远程监控。
常见的通信方式有以太网、串口和无线通信等。
以上是关于三菱PLC的一些基本知识和操作技巧的介绍，希望对您有所帮助。
三菱PLC的指令系统和编程规则及注意事项
三菱PLC的指令系统和编程规则及注意事项FN2X系列有基本顺序指令20条，步进指令2条，功能指令128条。
一、基本指令1、输入输出指令LD、LDI、OUTLD、LDI、OUT三条指令的功能、梯形图表示形式、操作元件见表1。
表1 LD、LDI、OUT指令的功能、梯形图表示形式、操作元件LD与LDI指令用于与母线相连的触点，此外还可用于分支电路的起点。
OUT 指令是线圈的驱动指令，可用于输出继电器、辅助继电器、定时器、计数器、状态寄存器等，但不能用于输入继电器。
输出指令用于并行输出，能连续使用多次。
图1是LD、OUT指令的示例。
图1 LD、OUT指令2、触点串联指令AND、ANDI和并联指令OR、ORIAND、ANDI指令用于一个触点的串联，OR、ORI指令用于一个触点的并联。
其功能、梯形图表示形式、操作元件见表2。
表2 AND、ANDI和OR、ORI指令的功能、梯形图表示形式、操作元件3、电路块的并联指令ORB和串联指令ANB含有两个以上触点串联连接的电路称为“串联连接块”，串联电路块并联连接时，支路的起点使用LD或LDI指令，而支路的终点要用ORB指令。
ORB指令是一种独立指令，其后不带操作元件号，因此，ORB指令不表示触点，可以看成电路块之间的一段连接线。
如需要将多个电路块并联连接，应在每个并联电路块之后使用一个ORB指令，用这种方法编程时并联电路块的个数没有限制；也可将所有要并联的电路块依次写出，然后在这些电路块的末尾集中写出ORB的指令，但这时ORB指令最多使用7次。
将分支电路（并联电路块）与前面的电路串联连接时使用ANB指令，各并联电路块的起点使用LD或LDI指令；与ORB指令一样，ANB指令也不带操作元件，如需要将多个电路块串联连接，应在每个串联电路块之后使用一个ANB指令，用这种方法编程时串联电路块的个数没有限制，若集中使用ANB指令，最多使用7次。
图2是ANB、ORB指令的示例。
图2 ANB、ORB指令4、多重输出指令MPS、MRD、MPPMPS为进栈指令，MRD为读栈指令，MPP为出栈指令。
最常用的PLC编程语言和编程方法详解
最常用的PLC编程语言和编程方法详解三菱PLC现在有5种规范的编程语言，包含图形化编程语言和文本化编程语言。
图形化编程语言包含：梯形图（LD－Ladder Diagram）、功用块图（FBD －Function Block Diagram）、次序功用图（SFC －Sequential Function Chart）。
文本化编程语言包含：指令表（IL-Instruction List）和结构化文本（ST-Strutured Text）。
IEC 1131-3的编程语言是IEC工作组对世界规模的PLC厂家的编程语言合理地吸收、学习的基础上构成的一套针对工业操控体系的世界编程语言规范，它不光适用于PLC体系，并且还适用于更广泛的工业操控范畴，为PLC编程语言的全球规范化做出了重要的奉献。
一、继电器梯形图（LD）继电器梯形图（LD－Ladder Diagram）语言是PLC首要选用的编程语言，也是PLC最普遍选用的编程语言。
梯形图编程语言是从继电器操控体系原理图的基础上演变而来的，与继电器操控体系梯形图的根本思想是共同的，只是在运用符号和表达方式上有必定差异。
PLC的规划初衷是为工厂车间电气技术人员而运用的，为了契合继电器操控电路的思维习气，作为首要在PLC中运用的编程语言，梯形图保留了继电器电路图的风格和习气，成为广大电气技术人员最简略接受和运用的语言。
1．软继电器PLC梯形图中的某些编程元件沿用了继电器这一称号，如输入继电器、输出继电器、内部辅佐继电器等，可是它们不是实在的物理继电器，而是一些存储单元（软继电器），每一软继电器与PLC存储器中映像寄存器的一个存储单元相对应。
该存储单元假如为“1”状况，则表明梯形图中对应软继电器的线圈“通电”，其常开触点接通，常闭触点断开，称这种状况是该软继电器的“1”或“ON”状况。
假如该存储单元为“0”状况，对应软继电器的线圈和触点的状况与上述的相反，称该软继电器为“0”或“OFF”状况。
三菱PLC编程入门教程：01.第一课PLC的简单介绍
三菱PLC编程入门教程：01.第一课PLC的简单介绍本课程内容包括：电工基础入门、电子元器件、常用电器元件、电工识图、电工计算、电工工具和电工仪表、电动机、导线的加工和连接、电工安全与触电急救、电工焊接技能、电工布线与设备安装技能、电工检测技能、电动机的拆卸与检修技能、供配电线路及检修调试技能、照明控制线路及检修调试技能、电动机控制线路及检修调试技能、变频器技术、变频器的使用与调试、PLC技术和PLC编程语言与PLC系统的安装及调试等。
本课程采用微视频讲解互动的全新教学模式，在内页重要知识点相关图文的旁边附印了二维码。
读者只要用手机扫描书中相关知识点的二维码，即可在手机上实时浏览对应的教学视频，视频内容与图书涉及的知识完全匹配，复杂难懂的图文知识通过相关专家的语言讲解，帮助读者轻松领会，这不仅进一步方便了学习，而且还大大提升了本书内容的学习价值。
目录D 1章 PLC的种类和功能特点1.1 PLC的种类【1】1.1.1 按结构形式分类【1】1.1.2 按I/O点数分类【2】1.1.3 按功能分类【4】1.1.4 按生产厂家分类【6】1.2 PLC的功能与应用【10】1.2.1 继电器控制与PLC控制【10】1.2.2 PLC的功能特点【12】1.2.3 PLC的实际应用【15】D 2章 PLC的结构和工作原理2.1 PLC的结构组成【18】2.1.1 三菱PLC的结构组成【18】2.1.2 西门子PLC的结构组成【30】2.2 PLC的工作原理【40】2.2.1 PLC的整机控制【40】2.2.2 PLC的工作过程【41】D 3章 PLC的外围电气部件3.1 电源开关【46】3.1.1 电源开关的结构【46】3.1.2 电源开关的控制过程【47】3.2 按钮【48】3.2.1 按钮的结构【48】3.2.2 按钮的控制过程【49】3.3 限位开关【52】3.3.1 限位开关的结构【52】3.3.2 限位开关的控制过程【52】3.4 接触器【54】3.4.1 接触器的结构【54】3.4.2 接触器的控制过程【55】3.5 热继电器【57】3.5.1 热继电器的结构【57】3.5.2 热继电器的控制过程【57】3.6 其他常用电气部件【59】3.6.1 传感器【59】3.6.2 速度继电器【60】3.6.3 电磁阀【61】3.6.4 指示灯【63】D 4章 PLC的安装、调试与维护4.1 PLC的安装【64】4.1.1 PLC的选购原则【64】4.1.2 PLC的安装和接线【70】4.1.3 PLC的安装方法【80】4.2 PLC的调试与维护【86】4.2.1 PLC的调试【86】4.2.2 PLC的日常维护【87】D 5章 PLC的编程方式与编程软件5.1 PLC的编程方式【88】5.1.1 软件编程【88】5.1.2 编程器编程【89】5.2 PLC的编程软件【91】5.2.1 STEP 7-Micro/WIN SMART编程软件【91】5.2.2 STEP 7-Micro/WIN编程软件【101】5.2.3 GX Developer编程软件【108】D 6章三菱PLC梯形图6.1 三菱PLC梯形图的特点和结构【115】6.1.1 三菱PLC梯形图的特点【115】6.1.2 母线【117】6.1.3 触点【118】6.1.4 线圈【119】6.2 三菱PLC梯形图的编程元件【120】6.2.1 输入/输出继电器（X、Y）【120】6.2.2 定时器（T）【121】6.2.3 辅助继电器（M）【123】6.2.4 计数器（C）【125】6.3 三菱PLC梯形图的编写【127】6.3.1 三菱PLC梯形图的编写要求【127】6.3.2 三菱PLC梯形图的编写方法【130】D 7章西门子PLC梯形图7.1 西门子PLC梯形图的特点和结构【134】7.1.1 西门子PLC梯形图的特点【134】7.1.2 母线【135】7.1.3 触点【135】7.1.4 线圈【136】7.1.5 指令框【137】7.2 西门子PLC梯形图的编程元件【137】7.2.1 输入继电器【137】7.2.2 输出继电器【138】7.2.3 辅助继电器【140】7.2.4 定时器和计数器【142】7.2.5 其他编程元件【143】7.3 西门子PLC梯形图的编写【143】7.3.1 西门子PLC梯形图的编写要求【143】7.3.2 西门子PLC梯形图的编写方法【146】D 8章三菱PLC语句表8.1 三菱PLC语句表的结构【150】8.1.1 三菱PLC语句表的步序号【150】8.1.2 三菱PLC语句表的操作码【151】8.1.3 三菱PLC语句表的操作数【151】8.2 三菱PLC语句表的特点【152】8.2.1 三菱PLC梯形图与语句表的关系【152】8.2.2 三菱PLC梯形图与语句表的转换【153】8.3 三菱PLC语句表的编写【153】8.3.1 三菱PLC语句表的编写思路【153】8.3.2 三菱PLC语句表的编写方法【155】D 9章西门子PLC语句表9.1 西门子PLC语句表的结构【158】9.1.1 西门子PLC语句表的操作码【158】9.1.2 西门子PLC语句表的操作数【159】9.1.3 西门子PLC梯形图与语句表的关系【159】9.2 西门子PLC语句表的编写【161】9.2.1 西门子PLC语句表的编写方法【161】9.2.2 西门子PLC语句表编程指令的用法【161】9.2.3 西门子PLC语句表的编写方法【168】D 10章三菱PLC的控制指令10.1 三菱PLC的基本逻辑指令【171】10.1.1 读、读反和输出指令【171】10.1.2 与、与非指令【172】10.1.3 或、或非指令【173】10.1.4 电路块与、电路块或指令【174】10.1.5 置位和复位指令【175】10.1.6 脉冲输出指令【176】10.1.7 读脉冲指令【178】10.1.8 与脉冲和或脉冲指令【178】10.1.9 主控和主控复位指令【179】10.2 三菱PLC的实用逻辑指令【182】10.2.1 进栈、读栈、出栈指令【182】10.2.2 取反指令【183】10.2.3 空操作和结束指令【184】10.3 三菱PLC的运算指令【185】10.3.1 加法指令【185】10.3.2 减法指令【186】10.3.3 乘法指令【186】10.3.4 除法指令【187】10.3.5 加1、减1指令【188】10.4 三菱PLC的数据传送指令【189】10.4.1 传送指令【189】10.4.2 移位传送指令【190】10.4.3 取反传送指令【191】10.4.4 块传送指令【191】10.5 三菱PLC的数据比较指令【193】10.5.1 比较指令【193】10.5.2 区间比较指令【193】10.6 三菱PLC的数据处理指令【194】10.6.2 译码指令和编码指令【195】10.6.3 ON位数指令【197】10.6.4 ON位判断指令【197】10.6.5 信号报警置位指令和复位指令【198】10.6.6 平均值指令【199】10.7 三菱PLC的程序流程指令【199】10.7.1 条件跳转指令【199】10.7.2 子程序调用和子程序返回指令【202】10.7.3 循环范围开始和循环范围结束指令【203】D 11章西门子PLC的控制指令11.1 西门子PLC的基本逻辑指令【204】11.1.1 触点指令【204】11.1.2 线圈指令【205】11.2 西门子PLC的定时器指令【205】11.2.1 接通延时定时器指令【206】11.2.2 记忆接通延时定时器指令【207】11.2.3 断开延时定时器指令【207】11.3 西门子PLC的计数器指令【208】11.3.1 加计数器指令【208】11.3.2 减计数器指令【209】11.3.3 加/减计数器指令【209】11.4 西门子PLC的比较指令【210】11.4.1 数值比较指令【210】11.4.2 字符串比较指令【211】11.5 西门子PLC的运算指令【212】11.5.1 加法指令【212】11.5.2 减法指令【217】11.5.3 乘法指令【218】11.5.4 除法指令【219】11.6 西门子PLC的逻辑运算指令【222】11.6.1 逻辑与指令【222】11.6.2 逻辑或指令【223】11.6.3 逻辑异或指令【224】11.6.4 逻辑取反指令【225】11.7 西门子PLC的程序控制指令【226】11.7.1 循环指令【226】11.7.2 跳转指令和标号指令【227】11.7.3 顺序控制指令【228】11.7.4 有条件结束指令和暂停指令【229】11.7.5 看门狗定时器复位指令【230】11.8 西门子PLC的传送指令【231】11.8.1 字节、字、双字、实数传送指令【231】11.8.2 数据块传送指令【233】11.9 西门子PLC的移位/循环指令【235】11.9.1 移位指令【235】11.9.2 循环移位指令【237】11.9.3 移位寄存器指令【239】11.9.4 数据类型转换指令【242】11.9.5 ASCII码转换指令【245】11.9.6 字符串转换指令【247】11.9.7 编码和解码指令【250】D12章电气控制中的PLC应用12.1 三菱PLC在电动机启/停控制电路中的应用【251】12.1.1 电动机启停PLC控制电路的结构【251】12.1.2 电动机启停PLC控制电路的控制过程【252】12.2 三菱PLC在电动机反接制动控制电路中的应用【253】12.2.1 电动机反接制动PLC控制电路的结构【253】12.2.2 电动机反接制动PLC控制电路的控制过程【254】12.3 三菱PLC在通风报警系统中的应用【255】12.3.1 通风报警PLC控制电路的结构【255】12.3.2 通风报警PLC控制电路的控制过程【256】12.4 三菱PLC在交通信号灯控制系统中的应用【258】12.4.1 交通信号灯PLC控制电路的结构【258】12.4.2 交通信号灯PLC控制电路的控制过程【260】12.5 西门子PLC在电动机交替运行电路中的应用【262】12.5.1 电动机交替运行PLC控制电路的结构【262】12.5.2 电动机交替运行PLC控制电路的控制过程【262】12.6 西门子PLC在电动机Y-△降压启动控制电路中的应用【265】12.6.1 电动机Y △降压启动PLC控制电路的结构【265】12.6.2 电动机Y △降压启动PLC控制电路的控制过程【266】12.7 西门子PLC在C650型卧式车床控制电路中的应用【268】12.7.1 C650型卧式车床PLC控制电路的结构【268】12.7.2 C650型卧式车床PLC控制电路的控制过程【270】D 13章触摸屏软件13.1 GT Designer3触摸屏编程软件【273】13.1.1 GT Designer3触摸屏编程软件的安装、启动【273】13.1.2 GT Designer3触摸屏编程软件的说明【276】13.1.3 GT Designer3触摸屏编程软件的使用【280】13.1.4 触摸屏与计算机之间的数据传输【285】13.2 GT Simulator3触摸屏仿真软件【291】13.2.1 GT Simulator3触摸屏仿真软件的启动【291】13.2.2 GT Simulator3触摸屏仿真软件的操作【292】13.3 WinCC flexible Smart组态软件【293】13.3.1 WinCC flexible Smart组态软件的安装【293】13.3.2 WinCC flexible Smart组态软件的启动【295】13.4 WinCC flexible Smart组态软件的使用【295】13.4.1 菜单栏和工具栏【296】13.4.2 工作区【297】13.4.3 项目视图【297】13.4.4 属性视图【298】13.4.5 工具箱【298】13.5 使用WinCC flexible Smart组态软件进行组态【299】13.5.1 新建项目【299】13.5.2 保存项目【300】13.5.3 打开项目【300】13.5.4 创建和添加画面【301】13.6 WinCC flexible Smart组态软件中项目的传送与通信连接【301】13.6.1 传送项目【301】13.6.2 通信连接【303】D 14章三菱触摸屏14.1 三菱GT11型触摸屏【305】14.1.1 三菱GT11型触摸屏的结构【305】14.1.2 三菱GT11型触摸屏的安装连接【307】14.1.3 三菱GT11型触摸屏应用程序的安装【314】14.1.4 三菱GT11型触摸屏通信接口的设置【317】14.1.5 三菱GT11型触摸屏属性的设置【320】14.1.6 三菱GT11型触摸屏的监视和诊断功能【324】14.1.7 三菱GT11型触摸屏的维护【325】14.2 三菱GT16型触摸屏【327】14.2.1 三菱GT16型触摸屏的结构【327】14.2.2 三菱GT16型触摸屏的安装连接【328】14.2.3 三菱GT16型触摸屏通信接口的设置【331】14.2.4 三菱GT16型触摸屏的设置【332】14.2.5 三菱GT16型触摸屏监视功能的设置【332】14.2.6 三菱GT16型触摸屏的数据管理【334】14.2.7 三菱GT16型触摸屏的保养与维护【334】14.2.8 三菱GT16型触摸屏的故障排查【335】D 15章西门子触摸屏15.1 西门子Smart 700 IE V3触摸屏的特点【337】15.1.1 西门子Smart 700 IE V3触摸屏的结构【337】15.1.2 西门子Smart 700 IE V3触摸屏的接口【338】15.1.3 西门子Smart 700 IE V3触摸屏的安装【339】15.1.4 西门子Smart 700 IE V3触摸屏的连接【341】15.1.5 西门子Smart 700 IE V3触摸屏的启动【343】15.2 西门子Smart 700 IE V3触摸屏的操作【344】15.2.1 西门子Smart 700 IE V3触摸屏的设置【344】15.2.2 西门子Smart 700 IE V3触摸屏的数据传送【347】。
三菱PLC指令详解资料
一顺控指令1触点指令00 LD逻辑操作开始01 LDI逻辑非操作开始02 AND逻辑乘03 ANI逻辑乘非04 OR逻辑加05 ORI逻辑加非2连接指令06 ANB AND逻辑块与07 ORB OR逻辑块或08 MPS储藏操作结果09 MRD从MPS读取操作结果10 MPP从MPS读取操作结果并除去结果3输出指令11 OUT软元件输出12 SET软元件置位13 RST软元件复位14 PLS在输入信号的上升沿15 PLF在输入信号的下降沿16 CHK软元件输出翻转4移位指令17 SFT元件移1位18 SFTP元件移1位5主控指令19 MC主控开始20 MCR主控复位6结束指令21 FEND结束主程序22 END总的程序尾端，返回第 0步7其他指令23 STOP停止24 NOP空操作二基本指令1比较指令16位数据比较25 LD=当S1=S2,接通，当 S1≠S2, 断开26AND=27OR=28LD<> 当 S1≠S2, 接通，当S1=S2, 断开29AND<>30OR<>31LD> 当 S1>S2, 接通，当S1≤S2, 断开32AND>33OR>34LD<= 当 S1≤S2, 接通，当S1>S2, 断开35AND<=36OR<=37LD< 当 S1<S2, 接通，当S1≥S2, 断开38AND<39OR<40LD>= 当 S1≥S2, 接通，当S1<S2, 断开41AND>=42OR>=32位数据比较43 LDD=当(S1+1,S1)=(S2+1,S2),接通44ANDD=45ORD=46 LDD<>当(S1+1,S1)≠(S2+1,S2),接通47ANDD<>48ORD<>49LDD> 当(S1+1,S1)>(S2+1,S2), 接通50ANDD>51ORD>52LDD<= 当 (S1+1,S1) ≤(S2+1,S2), 接通53ANDD<=54ORD<=55LDD< 当(S1+1,S1)<(S2+1,S2), 接通56ANDD<57ORD<58LDD>= 当 (S1+1,S1) ≥(S2+1,S2), 接通59ANDD>=60ORD>=2算术运算指令二进制 16 位加/减61 + (D)+(S)→ (D)62+P63+ (S1)+(S2) →(D)64+P65- (D)-(S) → (D)66-P67- (S1)-(S2) →(D)68-P二进制 32 位加/减69 D+ (D+1,D)+(S+1,S)→ (D+1,D) 70D+P71D+ (S1+1,S1)+(S2+1,S2)→(D+1,D) 72D+P73 D- (D+1,D)-(S+1,S)→ (D+1,D)74D-P75D- (S1+1,S1)-(S2+1,S2) →(D+1,D) 76D-P77* (S1) ×(S2) →(D+1,D)78*P79/ (S1)/(S2) →商 (D), 余数 (D+1)80/P81D* (S1+1,S1) ×(S2+1,S2) →(D+3,D+2,D+1,D)82D*P83D/ (S1+1,S1)/(S2+1,S2) →商(D+1,D), 余数 (D+3,D+2)84D/P85 B+ (D)+(S)→(D)86B+P87B+ (S1)+(S2) →(D)88B+P89B- (D)-(S) →(D)90B-P91B- (S1)-(S2) →(D)92B-P93 DB+ (D+1,D)+(S+1,S)→(D+1,D) 94DB+P95DB+ (S1+1,S1)+(S2+1,S2)→(D+1,D) 96DB+P97DB- (D+1,D)-(S+1,S) →(D+1,D)98DB-P99DB- (S1+1,S1)-(S2+1,S2) →(D+1,D) 100DB-P101B* (S1) ×(S2) →(D+1,D)102B*P103B/ (S1)/(S2) →商 (D), 余数 (D+1) 104B/P105DB* (S1+1,S1) ×(S2+1,S2) →(D+3,D+2,D+1,D)106DB*P107DB/ (S1+1,S1)/(S2+1,S2) →商(D+1,D), 余数 (D+3,D+2)108DB/P109INC (D)+1 → (D)110INCP111 DINC (D+1,D)+1→(D+1,D) 112DINCP113DEC (D)-1 →(D)114DECP115 DDEC (D+1,D)-1→(D+1,D) 116 DDECP3 BCD —二进制变换117 BCD (S) → (D)BCD 变换118BCDP119DBCD (S+1,S) →(D+1,D) 120DBCDP121BIN (S) →(D) 二进制变换122BINP123DBIN (S+1,S) →(D+1,D)124DBINP4数据传达指令125 MOV (S)→(D)126MOVP127DMOV (S+1,S) → (D+1,D)128DMOVP129CML (S) →(D)130CMLP131DCML (S+1,S) → (D+1,D)132DCML133DCMLP134BMOV (S) →(D)n 个135BMOVP136FMOV (S) →(D)n 个137FMOVP138XCH (D1) ←→ (D2)139XCHP140 DXCH (D1+1,D1)←→ (D2+1,D2) 141 DXCHP5程序分支指令142 CJ条件满足，跳转到P** 处143 SCJ条件满足后紧接的扫描周期,跳转到 P** 处144 JMP无条件跳转到P** 处145 CALL执行P**处子程序146CALLP147RET 从子程序返回148EI 赞同中断149DI 禁止中断150IRET 从中断程序返回151SUB 执行 n 指定的程序152SUBP6程序切换指令153 CHG在主副程序间切换7刷新指令154 COM执行通讯刷新155 EI赞同通讯刷新156 DI禁止通讯刷新157 SEG对应软元件的刷新，仅执行1个扫描周期，M9052 ON时有效三应用指令1逻辑运算指令158 WAND (D) AND (S)→ (D)159 WANDP160 WAND (S1) AND (S2)→(D)161 WANDP162 DAND (D+1,D) AND (S+1,S)→(D+1,D) 163 DANDP164 WOR (D) OR (S)→(D)165 WORP166 WOR (S1) OR (S2)→(D)167 WORP168 DOR (D+1,D) OR (S+1,S)→ (D+1,D) 169 DORP170 WXOR (D) XOR (S)→(D) 异或171 WXORP172 WXOR (S1) XOR (S2)→(D)173 WXORP174 DXOR (D+1,D) XOR (S+1,S)→(D+1,D) 175 DXORP176 WXNR (D) XOR (S)→(D)177 WXNRP178 WXNR (S1) XOR (S2)→(D)179 WXNRP180 DXNR (D+1,D) XOR (S+1,S)→(D+1,D) 181DXNRP182NEG 0-(D) →(D) 补码183NEGP2旋转指令184 ROR n位右转185RORP186RCR n 位右转 (带进位 ) 187RCRP188ROL n 位左转189ROLP190RCL n 位左转 (带进位 ) 191RCLP192DROR n 位右转193DRORP194DRCR n 位右转 (带进位 ) 195DRCRP196DROL n 位左转197DROLP198DRCL n 位左转 (带进位 ) 199DRCLP3移位指令200 SFR n 位右移201SFRP202SFL n 位左移203SFLP204 BSFR 1 位右移205BSFRP206BSFL 1 位左移207BSFLP208DSFR 1 位右移209DSFRP210DSFL 1 位左移211DSFLP4数据办理指令212 SER数据找寻213SERP214SUM 位检查215SUMP216DSUM217DSUMP218DECO 译码编码219DECOP220ENCO221ENCOP222SEG 7 段编码223BSET 对字中 n 地址位224BSETP225 BRST对字中n位复位226BRSTP227DIS 组合分别228DISP229UNI230UNIP231ASC ASCII 转变5先进先出指令232 FIFW FIFO写233FIFWP234FIFR FIFO 读235FIFRP6内存缓冲区存取指令236 FROM从特别功能模块读取数据237FROMP238DFRO239DFROP240TO 向特别功能模块写数据241TOP242DTO243FROM 从远程 I/O 站读数据244FROMP245DFRO246DFROP247TO 向远程站写数据248TOP249DTO250DTOP7 FOR/NEXT指令251 FOR重复n次252 NEXT8 当地站、远程I/O 站存取指令253 LRDP从当地站读数据254 LWTP向当地站写数据255 RFRP从远程特别功能模块读数据256 RTOP向远程特别功能模块写数据9显示指令257 PR从指定的8点字软元件输出16 个字符的 ASCII 码258 PR序次向输出模块输出ASCII 码 , 直到结束符 NUL(00H)259 PRC将字软元件的说明变换成ASCII 码，并输出260 LED将指定的8点字软元件显示16 个字符的 ASCII 码261 LEDA显示指定的英文数字字符262LEDB263LEDC 显示软元件 S 的说明264LEDR 显示复位10其他指令265 WDT WDT复位266WDTP267CHK 故障检测268SLT 按参数设定的条件 ,数据被锁定269SLTR 状态锁存复位，且执行 SLT 270STRA 按参数设定的条件 ,采样数据存入271STRAR 采样追踪复位，且赞同执行272STC 进位标志 (M9012)ON273CLC 进位标志 (M9012)OFF274DUTY 用户定义时钟11伺服指令275 DSFRP央求启动伺服程序276 PSFLP数据更正特别继电器和特别存放器一特别继电器M 清单M9000熔丝断M9002 I/O组件校验出错M9004 MINI网通讯出错M9005 AC电源掉电检测M9006电池电压低M9007电池电压低锁存M9008自诊断出错M9009信号报警器检测M9010运算出错标志M9011运算出错标志锁存M9012进位标志M9016数据储藏区清零标志M9017数据储藏区清零标志M9018数据通讯监控切换M9020 0号用户准时时钟M9021 1号用户准时时钟M9022 2号用户准时时钟M9023 3号用户准时时钟M9024 4号用户准时时钟M9025时钟数据设置央求M9026时钟数据出错M9027时钟数据显示M9028时钟数据读央求秒时钟秒时钟M9032 1秒时钟M9033 2秒时钟M9034 1分钟时钟M9036常开M9037常闭M9038 RUN后第一个扫描周期ON M9039运行标志M9040 暂停 PAUSE 赞同线圈M9041 PAUSE状态触点M9042停止状态触点M9043采样追踪完成M9044采样追踪M9046采样追踪M9047采样追踪准备M9048 RUN LED闪烁标志M9049切换输出字符数量M9050存放操作结果的储藏区交换触点M9051 CHG指令执行禁止M9052 SEG指令切换M9053 EI/DI指令切换M9054单步运行标志M9055状态锁存完成标志M9056 主程序 P, I 设置央求M9057 副程序 P, I 设置程序M9060 副程序 2P, I 设置程序M9061 副程序 3P, I 设置程序M9060远程终端出错M9061通讯出错M9065分别传达状态M9066传达办理切换M9067 I/O组件出错检测M9068测试模式M9069线路故障时的输出M9073 WDT出错标志M9074 PCPU准备完成标志M9075测试模式标志M9076外面急停输入标志M9077手动脉冲发生器轴设置错误标志M9078测试模式央求出错标志M9079伺复程序设置出错标志M9081对远程模块的通讯央求M9082最后站数不一致M9084出错检测M9086运行标志 BASIC 程序M9087暂停 (PAUSE) 标志M9091操作运行出错细节标志M9091微机子程序调用出错标志M9092双电源模块过热M9093双工电源模块出错M9094I/O改变标志M9095双工运行校验出错M9096A3VCPU A自校出错M9097A3VCPU B自校出错M9098A3VCPU C自校出错M9099A3VTU 自校出错M9100SFC程序登记M9101SFC程序起 /停M9102SFC启动状态M9103连续步转移有效 / 无效M9104连续转移防范标志M9108步转移监控准时器初步( 对应 D9108)M9109步转移监控准时器初步( 对应 D9109)M9110步转移监控准时器初步( 对应 D9110)M9111步转移监控准时器初步( 对应 D9111)M9112步转移监控准时器初步( 对应 D9112)M9113步转移监控准时器初步( 对应 D9113)M9114步转移监控准时器初步( 对应 D9114)M9180激活步采样追踪完成标志M9181激活步采样追踪执行标志M9182激活步采样追踪有效M9196在块停止时控制输出M9197~9198保险丝熔断，I/O校核出错显示切换二特别存放器D9000保险丝断D9001保险丝断D9002 I/O组件校验出错D9003 SUM指令检测位数D9004 MINI网主通讯组件出错D9005 AC掉电计数D9006电池不足D9008自诊断出错D9009信号报警器检测D9010出错步D9011出错步D9014 I/O控制模式D9015 CPU运行状态D9016 ROM/RAM设置D9017最小扫描时间D9018当前扫描时间D9019最大扫描时间D9020恒定扫描D9021扫描时间D9022 1秒计数器D9025 时钟数据 (年，月 )D9026 时钟数据 (日，时 )D9027 时钟数据 (分，秒 )D9028 时钟数据 (星期 )D9021~D9034远程终端组件参数设置D9035 远程 I/O 组件的通讯属性D9035扩展文件存放器D9036总的站数D9036~9037供指定扩展文件存放器软件地址D9038~9039 LED显示优先级D9044采样追踪D9050 SFC程序出错代码D9051出错块D9052出错步D9053转移出错D9054出错顺控步D9055状态锁存步序号D9061通讯出错代码D9072 PC通讯检测D9081对远程终端模块的已执行的通讯央求数D9082最后的站号D9090微机子程序输入数据区首软元件号D9091指令出错D9094 待更换的 I/O 组件的首地址D9095 A3VTS系统和A3VCPU的运行状态D9096 A3VCPU A自检出错D9097A3VCPU B自检出错D9098A3VCPU C自检出错D9099A3VTU 自检测出错D9100~D9107断保险丝的组件D9100保险丝熔断的组件D9108~D9114步转移监控准时器设置D9116~D9123 I/O组件校验出错D9124信号器报警数量检测D9125~D9132信号报警器地址号D9133~D9140远程终端卡信息D9141~D9172通讯重发次数D9173模式设置D9174设置重发次数D9175线缆出错模块出错代码D9180~9193远程终端模块出错代码D9180 轴 1 和轴 2 的限位开关输出状态储藏区D9181 轴 3 和轴 4 的限位开关输出状态储藏区D9182 轴 5 和轴 6 的限位开关输出状态储藏区D9183 轴 7 和轴 8 的限位开关输出状态储藏区D9184 CPU出错的原因D9185伺服放大器接线数据D9187手动脉冲发生器轴设置出错D9188在TEST模式下启动轴号央求出错D9189出错程序号D9190数据设置出错D9191伺服放大器种类D9196~9199故障站检测D9200LRDP办理结果D9201LWTP办理结果D9204通讯状态D9205执行回送的站D9206执行回送的站D9207通讯扫描时间 (最大值 )D9208通讯扫描时间 (最小值 )D9209通讯扫描时间 (当前值 )D9210重发次数D9211环路切换计数D9212就地站运行状态 (1~16)D9213就地站运行状态 (17~32)D9214就地站运行状态 (33~48)D9215 就地站运行状态 (49~64)D9216 就地站出错检测 (1~16)D9217 就地站出错检测 (17~32)D9218 就地站出错检测 (33~48)D9219 就地站出错检测 (49~64)D9220 就地站参数不般配或(1~16)远程站 I/O 分配出错D9221 就地站参数不般配或(17~32)远程站 I/O 分配出错D9222 就地站参数不般配或(33~48)远程站 I/O 分配出错D9223 就地站参数不般配或(49~64)远程站 I/O 分配出错D9224 主站与从站和远程I/O 站之间的初始通讯 (1~16)D9225 主站与从站和远程I/O 站之间的初始通讯 (17~32)D9226 主站与从站和远程I/O 站之间的初始通讯 (33~48)D9227 主站与从站和远程I/O 站之间的初始通讯 (49~64)D9228 就地站或远程I/O 站出错 (1~16)D9229就地站或远程 I/O 站出错 (17~32) D9230就地站或远程 I/O 站出错 (33~48) D9231就地站或远程 I/O 站出错 (49~64) D9232就地站或远程 I/O 站环路出错D9233就地站或远程 I/O 站环路出错D9234就地站或远程 I/O 站环路出错D9235就地站或远程 I/O 站环路出错D9236就地站或远程 I/O 站环路出错D9237就地站或远程 I/O 站环路出错D9238就地站或远程 I/O 站环路出错D9239就地站或远程 I/O 站环路出错D9240检测到接收出错的次数D9243本站站号检测D9244从站的总数D9245检测到的接收出错次数D9248就地站运行状态D9249就地站运行状态D9250就地站运行状态D9251就地站运行状态D9252就地站出错检测D9253就地站出错检测D9254就地站出错检测D9255就地站出错检测各种软元件一览表项目 A1,A1NA1S A2,A2NA2C A2-S1A2N-S1 A3,A3NA3A A 2U,A3UA4UI/O 软元件点 256 512 1024 2048 8192输入继电器 X 0~FF 0~1FF 0~3FF 0~7FF 0~FFF输出继电器 Y 0~FF 0~1FF 0~3FF 0~7FF 0~FFF辅助继电器内部继电器(1000点)M0~M999 M0~M999, M2 048~8191特别继电器(256 点 )M9000~M9255锁存继电器(1048 点 )L1000~L2048通讯用继电器(2048 点)B0~B3FF B0~BFFF准时器 100ms准时器(200点)T0~T19910ms 准时器 (56 点)T200~T255100ms记忆准时器(0 点 )计数器 (256 点)C0~C255存放器数据存放器 (1024 点)D0~D1023 D0~D6143特别存放器(256 点 )D9000~D9255通讯存放器(1024 点 )W0~W3FF W0~WFFF累加器 (2 点)A0,A1变址存放器 (2 点 )Z, V Z,Z1~Z6(7点), V,V1~V6(7点)嵌套 (8 点 )N0~ N7指针 (256 点)P0~P255中断指针 (32 点)I0~I31常数十进制K (16 位)-32768~+32767(32 位 )-2147483648 ~+2147483647十六进制 H (16 位 )0~FFFF(32 位 )0~FFFFFFFF。
三菱PLC编程语言介绍
机械手在 原点
按启动按钮 机械手向下运 动
抓取零件
5秒钟后 ， 机械 手向上运动
[工艺流程说明]
[SFC程序]
[步内程序和转移条件]
转动机械手
放下零件
5秒钟后返回原点
11
SFC编程的不足
SFC适用于顺控程序，不适用于非顺控的控制，比 如，
手工操作 中断操作
用于上述控制时，建议采用梯形图编程
Manual
在GX Developer中 编辑ST程序 不同颜色表 示不同的程 序参数
分割的窗口
GX Developer Version 8(ST)
项目 通 支持的PLC类型 性
ST程序的数目 条件指令的数目
GX Developer Ver 8
IEC61131-3
增加的语言的功能
Q(Q 模式)（高性能型 QCPU、基本型 QCPU、SX -控制器、过程型 CPU） FB, ST 同 GX Developer Ver 8 根据PLC类型. - 高性能型 QCPU, SX 控制器、过程型 CPU: 4096 (IF～THEN 是1条) - 基本型QCPU: 300 BOOL, INT, DINT, REAL, STRING, ARRAY, STRUCTURE ---
FB(Function Block)
FB程序的定义和FB变量的定义
FB 变量 (
FB 程序
FB(Function Block)
•FB程序块的编程流程
FB完成
FB(Function Block)
FB程序块的编程流程
FB的拖曳
FB(Function Block)
•FB程序块的编程流程
制作程序
编译后写入 CPU
6 种三菱PLC编程语言
6 种三菱PLC编程语言今天就给大家分享三菱PLC的几种编程语言，一起来看看吧！三菱PLC稳定性好，使用方便，编程易学。
即有微小型的F系列，又有中大型的A、Q、L系列，功能齐全，应用范围广。
下面给大家介绍种6种三菱PLC编程语言。
第一种，指令表编程形成程序基础的指令表编程方式特点就是通过指令语言输入顺控指令的方式。
该方式是顺控程序中基本的输入形态。
第二种，梯形图编辑特点就是使用顺序符号和软元件编号画顺控梯形图的方式。
由于顺控回路是通过触点符号和线圈符号来表现的，所以程序的内容更加容易理解。
即使在梯形图显示的状态下也可以执行可编程控制器的运行监控。
第三种，步进梯形图可以根据机械的动作流程进行顺控设计的输入方式。
特点就是根据机械的动作流程设计顺控的方式。
可以相互转换的指令表程序及梯形图程序，如果依照一定的规则编制，就可以倒过来转换成SFC图。
第四种，ST(结构文本)具有与C语言等相似的语法构造、文本形式的程序语言。
特点是可以通过语法进行控制，例如与C语言等高级语言同样，采用条件语句进行选择分支、利用循环语句进行重复等。
这样，便可以简洁的方法书写清楚的程序。
第五种，结构化梯形图可以使用触点、线圈、功能、功能模块等回路符号，将程序以图形的形式描述的语言。
特点是基于继电器回路的设计技术创建的图形语言。
容易直观理解，因此普遍用于顺控程序。
第六种，FBD(功能模块表)可以使用进行特定处理的部件（功能、功能模块）、变量部件、常数部件等，将程序以图形的形式描述的语言。
特点是沿着数据以及信号的走向连接部件，可以方便地创建程序，提高程序的生产性。
三菱PLC编程语言介绍
GX Developer Version 8(ST)
在GX Developer中 编辑ST程序 不同颜色表 示不同的程 序参数
分割的窗口
GX Developer Version 8(ST)
项目 通 支持的PLC类型 性
ST程序的数目 条件指令的数目
GX Developer Ver 8
IEC61131-3
调用简单
作成效率提高，质量提 高
程序的标准化
增加的语言的功能
Q(Q 模式)（高性能型 QCPU、基本型 QCPU、SX -控制器、过程型 CPU） FB, ST 同 GX Developer Ver 8 根据PLC类型. - 高性能型 QCPU, SX 控制器、过程型 CPU: 4096 (IF～THEN 是1条) - 基本型QCPU: 300 BOOL, INT, DINT, REAL, STRING, ARRAY, STRUCTURE ---
SFC编程的优点
•在程序中可以很直观的看 到设备的动作顺序。
编程规则像设备动作顺序一样 被严格限制 机械设备工程师都能很容易地 理解程序 不同编程人员引起的程序差异 性减到最小中間点 下降 Nhomakorabea去的動作
前進
下降端
Cramp Timer 上昇 上昇端 前進 前進端 Uncramp Timer 未来的動作 現在的動作
FB的应用事例
行业 应用装置 语言 理由 ：液晶制造公司 (液晶制造会社) : 液晶制造装置 : FB : 使用原来欧洲装置公司已有的FB块
PLC制造公司 FB 程序制作公司 程序 最终用户
外部机器制造公司 FB
ST和FB结合应用事例
主程序控制(ST)
子程序：输 入输出 (Ladder) 组合新的程序作成 子程序：演 算(ST)
三菱PLC指令说明2
三菱PLC指令说明三菱PLC是一种很常见的工业自动化控制器，它可以自动监测设备状态，控制设备运行，执行各种自动化流程。
在PLC运行过程中，指令是十分重要的一个概念，指令用于控制PLC执行各种操作。
本文将分析三菱PLC指令的类型、参数及使用方法，希望能够帮助读者更好地理解和使用三菱PLC。
一、指令类型1. 逻辑指令逻辑指令包括AND、OR、XOR、NOT等指令，这些指令可以用于PLC的各种开关量运算。
2. 算数指令算数指令用于执行各种算术运算，包括加、减、乘、除、求余等运算。
3. 计时指令计时指令可以测量时间，包括定时器指令和累计计时器指令。
4. 计数指令计数指令用于测量次数，包括累计计数器指令和各种循环指令。
5. 比较指令比较指令可用于比较某个数值与设定值之间的大小关系，包括等于、小于、大于、小于等于、大于等于等运算。
二、指令参数每条指令都有其特定的参数，不同指令的参数也不同。
在使用PLC时，需要根据实际需求设置相关参数。
以下是三菱PLC指令的主要参数：1. 寄存器寄存器是指令存储的地方，可以是PLC的内存单元或外部输入/输出端口。
在使用指令时，需要指明对应的寄存器位置。
2. 运算对象运算对象可以是一个寄存器或常量，根据实际需求进行设置。
例如，可以将两个寄存器进行相加，也可以将一个寄存器与一个常量进行运算。
3. 运算结果运算结果可以存储在一个寄存器中，也可以直接输出到输出端口。
4. 执行条件执行条件指明了指令的执行条件，包括各种开关量、计时器和计数器等。
5. 执行方式执行方式指明了指令的执行方式，可以是单次执行、循环执行或定时执行等。
三、指令使用方法在使用PLC指令时，需要遵循以下步骤：1. 根据实际需求选择合适的指令类型，并确定指令参数。
2. 将指令插入程序中，并设置执行条件和执行方式。
3. 编写程序，将指令组合运用，使其实现所需功能。
4. 在PLC上进行实际测试，调整指令参数，直至实现预期效果。
三菱编程序PLC编程简介
三菱编程序PLC编程简介三菱全系列PLC程序设计软件,适用于Q、QnU、QS、QnA、AnS、AnA、FX等全系列可编程控制器。
支持梯形图、指令表、SFC、ST及FB、Label语言程序设计，网络参数设定，可进行程序的线上更改、监控及调试，具有异地读写PLC程序功能,结构化程序的编写(分部程序设计)，可制作成标准化程序, 在其它同类系统中使用。
PLC编程简介1、PLC的基本概念早期的可编程控制器称作可编程逻辑控制器(Programmable Logic Controller,PLC)，它主要用来代替继电器实现逻辑控制。
随着技术的发展，这种采用微型计算机技术的工业控制装置的功能已经大大超过了逻辑控制的范围，因此，今天这种装置称作可编程控制器，简称PC。
但是为了避免与个人计算机(Personal Computer)的简称混淆，所以将可编程序控制器简称PLC,plc自1966年美国数据设备公司（DEC）研制出现，现行美国，日本，德国的可编程序控制器质量优良，功能强大。
2、PLC的基本结构PLC实质是一种专用于工业控制的计算机，其硬件结构基本上与微型计算机相同，基本构成为：a、电源PLC的电源在整个系统中起着十分重要的作用。
如果没有一个良好的、可靠的电源系统是无法正常工作的，因此PLC的制造商对电源的设计和制造也十分重视。
一般交流电压波动在+10%(+15%)范围内，可以不采取其它措施而将PLC直接连接到交流电网上去b. 中央处理单元(CPU)中央处理单元(CPU)是PLC的控制中枢。
它按照PLC系统程序赋予的功能接收并存储从编程器键入的用户程序和数据；检查电源、存储器、I/O以及警戒定时器的状态，并能诊断用户程序中的语法错误。
当PLC投入运行时，首先它以扫描的方式接收现场各输入装置的状态和数据，并分别存入I/O映象区，然后从用户程序存储器中逐条读取用户程序，经过命令解释后按指令的规定执行逻辑或算数运算的结果送入I/O映象区或数据寄存器内。
三菱PLC编程及指令详解
三菱PLC编程及指令详解1三菱PLC 编程及指令详解三菱PLC 编程第一部分软元件的功能与代号一、输入继电器(X)输入继电器与输入端相连，它是专门用来接受PLC 外部开关信号的元件。
PLC 通过输入接口将外部输入信号状态(接通时为“1”，断开时为“0”)读入并存储在输入映象寄存器中。
如图3-2 所示为输入继电器X1 的等效电路。
输入继电器必须由外部信号驱动，不能用程序驱动，所以在程序中不可能出现其线圈。
由于输入继电器(X)为输入映象寄存器中的状态，所以其触点的使用次数不限。
FX 系列PLC 的输入继电器以八进制进行编号，FX2N 输入继电器的编号范围为X000~X267(184 点)。
注意，基本单元输入继电器的编号是固定的，扩展单元和扩展模块是按与基本单元最靠近开始，顺序进行编号。
例如:基本单元FX2N-64M的输入继电器编号为X000~X037(32 点)，如果接有扩展单元或扩展模块，则扩展的输入继电器从X040 开始编号。
二、输出继电器(Y)输出继电器是用来将PLC 内部信号输出传送给外部负载(用户输出设备)。
输出继电器线圈是由PLC 内部程序的指令驱动，其线圈状态传送给输出单元，2再由输出单元对应的硬触点来驱动外部负载。
如图3-3 所示为输出继电器,,的等效电路。
图3-3 输出继电器的等效电路每个输出继电器在输出单元中都对应有维一一个常开硬触点，但在程序中供编程的输出继电器，不管是常开还是常闭触点，都可以无数次使用。
FX 系列PLC 的输出继电器也是八进制编号其中FX2N 编号范围为Y000~Y267(184点)。
与输入继电器一样，基本单元的输出继电器编号是固定的，扩展单元和扩展模块的编号也是按与基本单元最靠近开始，顺序进行编号。
在实际使用中，输入、输出继电器的数量，要看具体系统的配置情况。
三、通用辅助继电器(M0,M499)FX2N 系列共有500 点通用辅助继电器。
通用辅助继电器在PLC 运行时，如果电源突然断电，则全部线圈均OFF。
三菱PLC指令详解
三菱PLC指令详解PLC（Programmable Logic Controller）是一种通用控制器，它以可编程的方式执行多种输入和输出控制，乃至数学运算等指令，从而实现工业自动化控制。
下面是三菱PLC指令的详细介绍。
1. LD指令LD指令是Load（加载）指令的缩写，用于在PLC程序中读取输入端点的状态。
语法：LD地址LD指令的地址可以是I、M、L、F、V等。
其中，I为输入线圈地址，M为中间线圈地址，L为长地址，F为函数地址，V为可变地址。
LDI指令的常数可以是0~255之间的任何数值。
3. ANB指令ANB指令是And Block（逻辑与块）指令的缩写，用于在PLC程序中进行逻辑运算。
语法：ANB地址1，地址2ANB指令会将地址1和地址2的状态进行逻辑与运算，结果存储到该指令后地址的状态中。
5. OUT指令OUT指令是Output（输出）指令的缩写，用于控制输出点的状态。
OUT指令的地址可以是Q或Y，Q为输出线圈地址，Y为中间线圈地址。
SET指令是Set/reset（置位/复位）指令的缩写，用于在PLC程序中设置或复位输出点的状态。
语法：SET地址或 RST地址SET指令会将指定地址的状态置为1，而RST指令会将指定地址的状态复位为0。
地址可以是Q或Y。
SFTL指令是Shift Left（左移）指令的缩写，用于对二进制数进行左移。
语法：SFTL地址，移位位数SFTL指令会将指定地址的二进制数左移指定的位数，并将结果存储到该指令后地址的状态中。
综上所述，三菱PLC指令用于实现PLC程序中的输入、输出、逻辑运算、移位等功能，是工业自动化控制不可缺少的重要工具。
三菱PLC指令说明
三菱PLC指令说明1. 概述三菱PLC（Programmable Logic Controller）是一种可编程逻辑控制器，它通常应用于工业自动化领域中。
PLC通过编程来实现机器、设备和生产线的控制。
在编程过程中，指令是最基本的控制单元。
本文将介绍三菱PLC常用指令的使用方法和示例，以帮助初学者更快地上手PLC编程。
2. 指令分类三菱PLC指令主要分为以下几类：2.1. 位指令位指令是通过设置或清除变量中的某个位，来控制设备和机器的状态。
在PLC编程中，常用的位指令包括AND、OR、XOR、NOT、SET、RESET等。
2.1.1. AND指令AND指令用于将两个输入端的逻辑值做AND运算，并将结果输出到输出端。
具体语法如下：LD <输入端1>AND <输入端2>OUT <输出端>其中，<输入端1>和<输入端2>可以是一个变量、一个IO口或一个常量。
例如：LD Y0AND Y1OUT M0表示将Y0和Y1的逻辑值做AND运算，并将结果输出到M0。
2.1.2. OR指令OR指令用于将两个输入端的逻辑值做OR运算，并将结果输出到输出端。
具体语法如下：LD <输入端1>OR <输入端2>OUT <输出端>其中，<输入端1>和<输入端2>可以是一个变量、一个IO口或一个常量。
例如：LD Y0OR Y1OUT M0表示将Y0和Y1的逻辑值做OR运算，并将结果输出到M0。
2.1.3. XOR指令XOR指令用于将两个输入端的逻辑值做XOR运算，并将结果输出到输出端。
具体语法如下：XOR <输入端2>OUT <输出端>其中，<输入端1>和<输入端2>可以是一个变量、一个IO口或一个常量。
例如：LD Y0XOR Y1OUT M0表示将Y0和Y1的逻辑值做XOR运算，并将结果输出到M0。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ST语言，运算符·控制结构·函数等制作程序 ・运算符: *,+,-,<,>,= 等 ・控制结构: 条件式，重复，选择分支等 ・函数:MELSEC命令，IEC标准函数
ST语言的卖点
•比梯形图更易于理解 •例子:浮点运算简单
GX Developer Version 8 (ST)
未来的動作
SFC编程的优点
• 更容易设计和维护系统 • 不需要复杂的互锁电路 • 还可以用大家熟悉的梯形
图编程方法
前進 間点
下降 下降端
Cramp Timer
上昇 上昇端
前進 前進端
Uncramp Timer
後退 後退端
過去的動作 現在的動作
未来的動作
SFC的结构
可以有多个控制条件
[工艺流程说明]
支持的ST语言符合 IEC61131-3标准 类似于高级语言VC的编程 支持在线修改 使用ST功能块提高了设计的效率 项目信息（标签，FB定义和ST程序）可 以存储在PLC中 从PLC读出的ST程序仍然保持ST结构ST 分割的监视窗口使可以同时浏览程序和 监视数据
GX Developer Version 8(ST)
BOOL,INT, DINT,UINT,UDINT､LINT, USINT,ULINT,
WORD, DWORD,
LWORD, REAL, LREAL, STRING,
( ),**(power)，NOT,*,/,MOD,+,,compare,=,<>, AND, XOR, OR
BYTE,TIME, DATE，TOD，DT,ARRAY,
Manual
I**
Manual ON
All manual operations written in ladder
All interrupt operations written in ladder
Manual OFF
IRET
ST编程语言
GX Developer Version 8 (ST)
Structured Text “ST”语言
：液晶制造公司 (液晶制造会社) : 液晶制造装置 : FB : 使用原来欧洲装置公司已有的FB块
外部机器制造公司
PLC制造公司
FB
FB
程序制作公司
程序
最终用户
ST和FB结合应用事例
主程序控制(ST)
子程序：输 入输出 (Ladder)
调用简单
子程序：演 算(ST)
组合新的程序作成
作成效率提高，质量提 高
FB程序的定义和FB变量的定义
FB 变量 (
FB 程序
FB(Function Block)
•FB程序块的编程流程
FB完成
FB(Function Block)
FB程序块的编程流程
FB的拖曳
FB(Function Block)
•FB程序块的编程流程
制作程序
编译后写入 CPU
FB的应用事例
行业 应用装置 语言 理由
程序的标准化
SFC编程的优点
•在程序中可以很直观的看 到设备的动作顺序。
编程规则像设备动作顺序一样 被严格限制
机械设备工程师都能很容易地 理解程序
不同编程人员引起的程序差异 性减到最小
前進 中間点
下降 下降端
Cramp Timer
上昇 上昇端
前進 前進端
Uncramp Timer
後退 後退端
過去的動作 現在的動作
•梯形图编程过程中需要考虑到复杂的电路互 锁信号，这样就往往使程序设计者由于考虑 不全面，把接下来的程序执行过程中应该复 位掉的信号而忘记复位，增加了程序设计人 员的负担。
•梯形图编程中没有固定的编程规则，不同的 设计者按照各自不同的编程习惯、思路、方 法来设计出相同功能的程序，以致要完全理 解其他人设计的程序比较困难。
控制器、过程型 CPU）
FB, ST
同 GX Developer Ver 8
ST程序的数目 条件指令的数目
语数据类型 言
运算符 指令
根据PLC类型.
--
- 高性能型 QCPU, SX 控制器、过程型 CPU: --
4096 (IF～THEN 是1条)
- 基本型QCPU: 300 BOOL, INT, DINT, REAL, STRING, ARRAY, STRUCTURE
FB的卖点
•程序的功能结构化
用一个FB块实现一个特定功能，定义了一个标 准的程序块，程序的再利用和可读性提高，容易进 行编辑和调试
•程序质量的均一化 由于利用结构化的FB，使水平不均一的编程人员
直接可以调用高性能的已经编好的FB块，
•操作性高的编辑机能 做到程序FB托曳和监视FB
FB(Function Block)
机械手在 原点
按启动按钮 机械手向下运
动
抓取零件
5秒钟后 ， 机械 手向上运动
[SFC程序]
[步内程序和转移条件]
[工艺流程说明]
转动机械手 放下零件 5秒钟后返回原点
[SFC程序]
[步内程序和转移条件]
11
SFC编程的不足
SFC适用于顺控程序，不适用于非顺控的控制，比 如，
手工操作
中断操作
用于上述控制时，建议采用梯形图编程
在GX Developer中 编辑ST程序 不同颜色表 示不同的程 序参数
分割的窗口
GX Developer Version 8(ST)
项目
通支持的PLC类型 性
增加的语言的功能
GX Developer Ver 8
IEC61131-3
Q(Q 模式)（高性能型 QCPU、基本型 QCPU、SX --
三菱PLC编程语 言介绍与讲解
三菱编程方式总貌
梯型图
ST编程
指令表
FBD
1
SFC编程语言
什么是SFC
。 SFC（Sequential Function Chart)是
“顺序功能图”的缩写，一种编程语 言。 是将整个控制流程分割为一系列的控 制步，用以清晰的表示程序执行顺序 和控制条件。
梯形图编程中的难点
同 GX Developer Ver 8
1. 选择，循环语句等：IF, CASE, FOR, WHILE, REPEAT, EXIT, RETURN
2. IEC 指令
3. MELSEC 指令
--
FB编程语言
FB(Function Block)
FB(Function Block)
•FB，是为了在序列程序内重复使用的功能程 序结构化 •效率化做程序开发 削减程序错误能提高程序的质量
