自复式过欠压保护器说明书
德力西电气 CDB6iGQF(R)自复式过欠保护器产品样本 说明书
安装尺寸• 1P+N • 3P+N1P+N ：AC230V 3P+N ：AC400V1P+N ：20/25/32/40/50/63/80A 3P+N ：20/25/32/40/50/63/80/100AJB/T 12762-201550Hz ±5V±5V 195V 25±5s20-80A ：6kA ；100A ：4.5kA 4kV 450V 10000次工作使用环境温度：-20℃ ~+60℃ 储存环境温度：-40℃ ~+85℃海拔：不超过2000m抗湿热性：温度40℃时，空气相对湿度不超过50%；20℃时，空气相对湿度为90%安装环境：无显著震动和冲击的地方污染等级：2上进下出(CDB6iGQF)、下进上出(CDB6iGQR)安装在配电箱内：IP40额定工作电压Ue额定电流In符合标准 电压频率使用环境接线方式安装方向灵活CDB6IGQF20CDB6iGQF 1P+N 20A 上进下出CDB6IGQF25CDB6iGQF 1P+N 25A 上进下出CDB6IGQF32CDB6iGQF 1P+N 32A 上进下出CDB6IGQF40CDB6iGQF 1P+N 40A 上进下出CDB6IGQF50CDB6iGQF 1P+N 50A 上进下出CDB6IGQF63CDB6iGQF 1P+N 63A 上进下出CDB6IGQF80CDB6iGQF 1P+N 80A 上进下出CDB6IGQF620CDB6iGQF 3P+N 20A 上进下出CDB6IGQF625CDB6iGQF 3P+N 25A 上进下出CDB6IGQF632CDB6iGQF 3P+N 32A 上进下出CDB6IGQF640CDB6iGQF 3P+N 40A 上进下出CDB6IGQF650CDB6iGQF 3P+N 50A 上进下出CDB6IGQF663CDB6iGQF 3P+N 63A 上进下出CDB6IGQF680CDB6iGQF 3P+N 80A 上进下出CDB6IGQF6100CDB6iGQF 3P+N 100A 上进下出CDB6IGQR20CDB6iGQR 1P+N 20A 下进上出CDB6IGQR25CDB6iGQR 1P+N 25A 下进上出CDB6IGQR32CDB6iGQR 1P+N 32A 下进上出CDB6IGQR40CDB6iGQR 1P+N 40A 下进上出CDB6IGQR50CDB6iGQR 1P+N 50A 下进上出CDB6IGQR63CDB6iGQR 1P+N 63A 下进上出CDB6IGQR80CDB6iGQR 1P+N 80A 下进上出CDB6IGQR620CDB6iGQR 3P+N 20A 下进上出CDB6IGQR625CDB6iGQR 3P+N 25A 下进上出CDB6IGQR632CDB6iGQR 3P+N 32A 下进上出CDB6IGQR640CDB6iGQR 3P+N 40A 下进上出CDB6IGQR650CDB6iGQR 3P+N 50A 下进上出CDB6IGQR663CDB6iGQR 3P+N 63A 下进上出CDB6IGQR680CDB6iGQR 3P+N 80A 下进上出CDB6IGQR6100CDB6iGQR 3P+N 100A 下进上出CDB6IGQF20L CDB6iGQF 1P+N 20A 上进下出 左火右零CDB6IGQF25L CDB6iGQF 1P+N 25A 上进下出 左火右零CDB6IGQF32L CDB6iGQF 1P+N 32A 上进下出 左火右零CDB6IGQF40L CDB6iGQF 1P+N 40A 上进下出 左火右零CDB6IGQF50L CDB6iGQF 1P+N 50A 上进下出 左火右零CDB6IGQF63L CDB6iGQF 1P+N 63A 上进下出 左火右零CDB6IGQF80L CDB6iGQF 1P+N 80A 上进下出 左火右零CDB6IGQF620L CDB6iGQF 3P+N 20A 上进下出 左火右零CDB6IGQF625L CDB6iGQF 3P+N 25A 上进下出 左火右零CDB6IGQF632L CDB6iGQF 3P+N 32A 上进下出 左火右零CDB6IGQF640L CDB6iGQF 3P+N 40A 上进下出 左火右零CDB6IGQF650L CDB6iGQF 3P+N 50A 上进下出 左火右零CDB6IGQF663L CDB6iGQF 3P+N 63A 上进下出 左火右零CDB6IGQF680L CDB6iGQF 3P+N 80A 上进下出 左火右零CDB6IGQF6100L CDB6iGQF 3P+N 100A 上进下出 左火右零CDB6IGQR20L CDB6iGQR 1P+N 20A 下进上出 左火右零CDB6IGQR25L CDB6iGQR 1P+N 25A 下进上出 左火右零CDB6IGQR32L CDB6iGQR 1P+N 32A 下进上出 左火右零CDB6IGQR40L CDB6iGQR 1P+N 40A 下进上出 左火右零CDB6IGQR50L CDB6iGQR 1P+N 50A 下进上出 左火右零CDB6IGQR63L CDB6iGQR 1P+N 63A 下进上出 左火右零CDB6IGQR80L CDB6iGQR 1P+N 80A 下进上出 左火右零CDB6IGQR620L CDB6iGQR 3P+N 20A 下进上出 左火右零CDB6IGQR625L CDB6iGQR 3P+N 25A 下进上出 左火右零CDB6IGQR632L CDB6iGQR 3P+N 32A 下进上出 左火右零CDB6IGQR640L CDB6iGQR 3P+N 40A 下进上出 左火右零CDB6IGQR650L CDB6iGQR 3P+N 50A 下进上出 左火右零CDB6IGQR663L CDB6iGQR 3P+N 63A 下进上出 左火右零CDB6IGQR680L CDB6iGQR 3P+N 80A 下进上出 左火右零CDB6IGQR6100LCDB6iGQR 3P+N 100A 下进上出 左火右零CDB6iGQF/GQR 自复式过欠压保护器注：1P+N:20~80A ；3P+N:20~100A型号举例：CDB6iGQF40：CDB6iGQF 上进线 1P+N 40A。
cas231v保护装置说明书
cas231v保护装置说明书1、自复式过欠压保护器设备自身可以担负450V上下的交流电路，因为断零时电网工作标准电压有时有220V-450V，因此安装前可对保护装置进行检验，把保护装置马上接到二根火线零线上（即220V-450V左右），4小时上下就可以明确保护装置自身能否受得了，当然，也不能忽略底压时能否一切正常工作上，可以用交流稳压器，调为60V左右进行检验，就可以明确。
2、自复式过欠压保护器设备可以根据被维护保养家用电器的额定电流来设置跳电维护保养值，在中国单相供配电系统工作标准电压规定为380V，误差不可以超10%，换句话说198V-242V，一般家用电器的额定电流是根据国家规定方案设计的，而一些家用电器的额定电流是15%，即187V-253V，也是5%的，即209V-231V，设置跳电维护保养值一定应以电器产品上的原厂出厂铭牌标示或使用说明书为规范，无须过高、过低，要不然家用电器特点和使用期限会遭受十分大危害，甚至损坏。
当工作标准电压很低时，电机类的家用电器不能一切正常运作，如（如家用冰箱、家用中央空调等）便会工作上在赌转状况，这时候电总流量是原来的多倍，一些继电器由于工作标准电压过低插线不能吸合，造成磁铁线圈电总流量提高也会损坏家用电器。
所有电器设备在运用时最忌电网工作标准电压过高过低，家用电器经常出现一个额定电流，倘若超出这一工作标准电压就超出了家用电器的电缆护套抗拉强度和抗压强度值，家用电器会因此发热、击穿而损坏甚至起火。
3、自复式过欠压保护器保护装置的响应速度要快，工作标准电压出现异常时，保护装置能快速断电，越发快就越高。
4、自复式过欠压保护器保护装置可以根据被维护保养家用电器的特性来设置廷时自动重合闸時间。
这一也很重要，因为一些家用电器关闭电源后不能马上插线，如：家用中央空调、家用冰箱一般要五分鐘上下才能够插电，此刻廷时自动重合闸，对家用电器是一种更强的维护保养。
OUVR-2自恢复式过欠压保护器

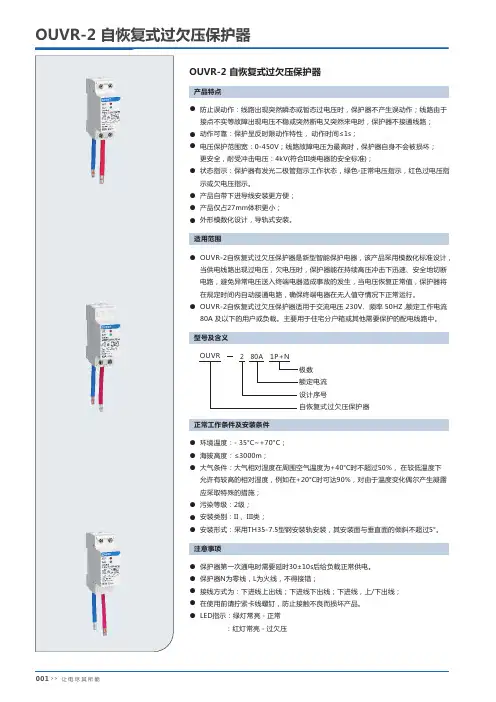

OUVR-2自恢复式过欠压保护器OUVR-2 自恢复式过欠压保护器适用范围型号及含义正常工作条件及安装条件注意事项产品特点防止误动作线路出现突然瞬态或暂态过电压时，保护器不产生误动作；线路由于接点不实等故障出现电压不稳或突然断电又突然来电时，保护器不接通线路；动作可靠：保护呈反时限动作特性， 动作时间≤1s ；电压保护范围宽：0-450V ；线路故障电压为最高时，保护器自身不会被损坏；更安全，耐受冲击电压：4kV(符合III 类电器的安全标准)；状态指示：保护器有发光二极管指示工作状态，绿色-正常电压指示，红色过电压指示或欠电压指示。
产品自带下进导线安装更方便；产品仅占27mm 体积更小；外形模数化设计，导轨式安装。
：环境温度：- 35°C~+70°C ；海拔高度：≤3000m ；大气条件：大气相对湿度在周围空气温度为+40°C 时不超过50%， 在较低温度下允许有较高的相对湿度，例如在+20°C 时可达90%，对由于温度变化偶尔产生凝露应采取特殊的措施；污染等级：2级；安装类别：II 、III 类；安装形式：采用TH35-7.5型钢安装轨安装，其安装面与垂直面的倾斜不超过5°。
保护器第一次通电时需要延时30±10s 后给负载正常供电。
保护器N 为零线，L 为火线，不得接错；接线方式为：下进线上出线；下进线下出线；下进线，上/下出线；在使用前请拧紧卡线螺钉，防止接触不良而损坏产品。
LED 指示：绿灯常亮 - 正常：红灯常亮 - 过欠压2OUVR80A自恢复式过欠压保护器1P+N极数 额定电流 设计序号>>让 电 尽 其 所 能001 ●●●●●●OUVR-2自恢复式过欠压保护器是新型智能保护电器，该产品采用模数化标准设计，当供电线路出现过电压，欠电压时，保护器能在持续高压冲击下迅速、安全地切断电路，避免异常电压送入终端电器造成事故的发生，当电压恢复正常值，保护器将在规定时间内自动接通电路，确保终端电器在无人值守情况下正常运行。
自复式过欠压保护装置
自复式过欠压保护装置由于目前国家对自复式过欠压保护装置没有一个统一的标准，所以每家工厂生产的参数只是对应于最早生产工厂的延续，或是国外进口产品的参数来做为标准生产，但由于我们国家不同地区的用电量及用电习惯的不同对各个参数会有相应的变化，由于之前的自复式过欠压保护器局限于工厂生产时将参数设定好，在用户拿到手上后无法对参数进行改变或是需要专业人士才能对参数进行改变。
为此我们研发并生产了适合各个地区的自复式过欠压保护装置并命名为多功能自复式重合闸保护器，产品对电压的过压值，欠压值及负载过电流值及上电及保护的延时时间都行进了可调节式设计同时对电压及电流进行时时显示，使不同地区的用户在拿到自复式过欠压保护装置后能对相应地区的情况进行合理设置参数，起到合理，有效的保护各种家用电器及用电设置的目的。
产品图片：产品说明书：产品规格分类：本产品按用电量的不同分为两个规格40A与60A。
40A的规格表示本产品接点的最大过电流能力为40A，用户在正常使用时最好在最大80%的负载能力上使用不常时间让产品处在满载情况下使用，负载的可设定范围是从1A到40A可调节，用电器的大量使用让电路上的电流上升到用户设定的值后本装置将延时3秒以滤除瞬间电流后保护装置断开电路以保护用电设置的可靠性，并在延时30秒后将自动复位本装置以重新确定用户器是否正常。
注意：本产品没有短路保护功能所以在使用本产品时将与带短路保护的断路器同时使用并在过载保护后请断开断路器后才能对用户器进行维修或更换以免由于本装置的自动恢复功能而造成不必要的损失或人员伤忙。
主要技术参数1、工作电压：AC220V、频率50Hz2、产品规格：40A、60A（阻性）3、过压动作切断值：AC240-300V可调节4、过压恢复值：小于设定值5V5、欠压动作切断值：AC140-200V可调节6、欠压恢复值：大于设定值5V7、断电后送电延时：3-60秒可调节8、过载后复归时间: 30秒9、动作延时时间：≤1秒10、自身功耗：≤2W11、电气机械寿命：≥10万次12、外形尺寸：85.5×45×66mm(长×宽×高)。
德力西电气 DZ47sGQF(R)自复式过欠压保护器产品 说明书
无锡办公点地址：江苏省无锡市清扬路118号世金中心44楼4436室邮编：214000青岛办公点地址：山东省青岛市城阳区高新区宝源路780号联东U谷德力西大楼四楼邮编：266000南京办事处地址：南京市建邺区白龙江东街22号艺树家工场13楼1306室邮编：210000电话：025 - 84573166济南办公点地址：济南历城区花园路与洪家楼南路交叉口西南聚隆财富中心31-3107室邮编：250000成都办事处地址：成都市金牛区人民北路二段118号金牛万达广场甲级Ｃ座 16楼1603号邮编：610000电话：028 - 87711123传真：0577 - 61778197昆明办公点地址：云南省昆明市官渡区金马街道办事处十里社区居民委会双羊街168号樾府花园1期3幢1单元802号邮编：650000重庆办公点地址：重庆市九龙坡区石杨路42号水獭云选广场16-48号邮编：400039乌鲁木齐办公点地址：新疆乌鲁木齐市米东区米东南路红光雅居D区6号楼3单元602室邮编：830000贵阳办公点地址：贵州省贵阳市观山湖区万科理想城B2栋1812室西安办事处地址：陕西西安市莲湖区大庆路三号蔚蓝国际A705 邮编：710082电话：029 - 88611982 传真：029 - 88610883兰州办公点地址：兰州市城关区瑞德摩尔万国港E座2208邮编：730020电话：153****1522合肥办事处地址：合肥市包河区东二环与北京路交口安徽国际五金机电商贸城一期B区Z栋3层306-308、310邮编：230000长沙办公点地址：湖南省长沙市芙蓉区万象新天5栋2709室邮编：410000武汉办事处地址：湖北武汉市江汉区新华路186号福星国际商会大厦2516、2517室邮编：430000电话：027 - 85512405传真：027 - 85696016长春办公点地址： 吉林省长春市二道区东盛大街与荣光路交汇力旺东玺台B座908号邮编：130031哈尔滨办公点地址：哈尔滨南岗区闽江路75号华鸿国际中心小区3栋1单元32层8号邮编：150050沈阳办事处地址：辽宁省沈阳市于洪区细河南路碧桂园银河城钻石郡148-3邮编：110000电话：024 - 23342957 传真：024 - 23342477太原办公点地址：山西省太原市万柏林区南内环桥西万水澜庭2号楼2单元17A01邮编：030024郑州办事处地址：河南郑州金水区青年路145号6号楼17层1706号邮编：450000电话：0371 - 68091000京津冀区域石家庄办事处地址：河北省石家庄市裕华区体育南大街联创壹号25B06邮编：050011电话：0311 - 85378322传真：0311 - 85378322天津办公点地址：天津滨海高新区华苑产业区（环外）海泰华科五路三五互联产业园2号楼B座713室邮编：300100北京办事处地址：北京市丰台区枫竹苑一区（未来假日花园）18-10 邮编：100076电话：010 - 87576990 传真：010 - 87576991温州办公点地址：浙江省乐清市柳市镇德力西高科技工业园销售大厅三楼邮编：325604福州办公点地址：福建省福州市台江区鳌港路万科金融港3号楼1127号邮编：350024杭州办公点地址：杭州市上城区笕桥街道新天地金色时光18幢1单元304邮编：310016南宁办公点地址：广西南宁市西乡塘区科园大道33号盛世龙腾B座2单元1903号1905号邮编：530003广州办事处地址：广州市荔湾区南岸路63号城启大厦1905室邮编：510160电话：020 - 81272152 传真：020 - 81272952南昌办公点地址：江西南昌市西湖区广场东路恒茂国际华城23幢2907邮编：330002石家庄物流地址：河北省石家庄市元氏县殷村石武铁路东国达物流院内 电话：138****0586155****7257/155****1257辽宁物流地址：沈阳市于洪区沙岭路114号万纬沈阳于洪冷链园区3分区2号库电话：138****7657************陕西物流地址：陕西省尚宏路瀚溥亿达西安科技生态产业园A2-1-1号德力西仓库电话：189****7743************成都物流地址：四川省成都市青白江区城厢镇德汇路9号 吉嘉速物流园 4-5号电话：139****5571************广东物流地址：广东省佛山市南海区里水镇怡和二路银裕木业制品厂直入100米电话：136****5170*************重庆物流地址：重庆市江津区珞璜工业园B区重庆西部诚通物流有限公司5号库电话：186****5221************/47618766新疆物流地址：乌鲁木齐市友谊路230号（新疆诚通国际物流园内）电话：189****8570************温州物流地址：浙江省乐清市柳市镇德力西高科技工业园电话：139****7223*************芜湖物流地址：芜湖市芜湖县新芜经济开发区朝阳路德力西物流中心电话：186****5096************-5211湖北物流地址：武汉市东西湖区临空港大道23号捷利物流园3号库电话：138****5309************山东物流地址：山东省临沂市经济技术开发区翔宇路23号华派克物流园内 电话：139****6770************河南物流地址：河南省郑州市经济开发区国际物流园区启航路宇培物流园南排W4-A区4B 58-61号德力西仓库电话：155****0406*************2023年11月第二版注：1P+N ：20~80A ；3P+N ：20~100A型号举例：DZ47SGQF40：DZ47sGQF 上进线 1P+N 40A过压保护、欠压保护、自动复位■主要功能■主要特性■符合标准JB/T 12762-2015■机械特性■ 安装特性■1P+N3P+N 1P+N/3P+N■ 电气特性。
正泰电器自恢复式过欠压保护器说明书
质保期与环境保护及其它法律规定88.1 质保期在遵守正常贮运条件下且产品包装或产品本身完好，产品自生产之日起，质保期为24个月。
下列情况，均不属保修范围：1) 用户使用、保管、维护不当造成的损坏。
2) 非公司指派机构或人员，或自行拆装维修造成的损坏。
3) 产品超过质保期。
4) 因不可抗力因素造成的损坏。
8.2 环境保护为了保护环境，本产品或其中的部件报废时，请按工业废弃物妥善处理；或交由回收处理站按照国家相关规定进行分类拆解、回收再利用等。
系注册商标,属正泰电器(CHINT ELECTRIC )所有产品若有技术改进，会编进新版说明书中，不再另行通知。
正泰电器(CHINT ELECTRIC )版权所有 采用环保纸印刷Http //www .chint .net E -mail :chint @chint .com:--4008177777欢迎访问：欢迎咨询：全国统一客户服务热线地址：浙江省乐清市北白象镇正泰工业园区正泰路1号 325603邮编：电话： 0577-********传真： 0577-********使用说明书感谢您选购本产品，在安装、使用或维护产品前，请仔细阅读使用说明书。
2020年12月版产品制造商已通过以下管理体系认证：ISO9001、ISO14001、OHSAS18001OUVR-1自恢复式过欠压保护器07合格证型号：OUVR-1名称：自恢复式过欠压保护器检验员：检验日期：产品经检验合格，准予出厂。
见产品或包装检010506表2 连接导线的横截面积和额定电流6.1 安装前先检查产品标志与所使用的条件是否相符。
6.2 按产品标识进出端，出线端正确接线(负载电流应小于产品的额定电流值)。
6.3 N极不能接错，且必须可靠接线，否则保护器不能正常工作。
6.4 接线导线截面积、拧紧力矩参照表2安装调试与操作使用6610101625额定电流值A 2导线截面积mm 拧紧力矩N ·m32405063802注：保护器产品选型使用时，与相同规格的小型断路器并轨安装。
SRLV赛瑞力自复式过欠压保护器
成都赛瑞力科技有限公司
SRLV自复式过欠压保护器介绍
1、功能特点介绍
过欠压延时保护器，以下简称保护器，是根据目前市电状况开发的新一代家电保护装置，能在电压异常的情况下起保护作用，当市电电压恢复正常时，保护器自动接通电源，恢复供电。
实现全自动控制。
面板上双色发光二极管指示保护器工作状态，指示灯发绿光是正常工作，发红光保护功能启动切断供电。
具有使用简单方便，性能稳定可靠的特点。
产品结构紧凑，外形美观
2、型号与意义
3、特性参数
典型安装示意图1、安装在住户分户箱
2、安装在住户层箱内。
SAGQ过欠压保护器说明书
3、保护器接结
N 为军线， L 为火线请勿揭吉
五、 生严车间
图 1
老化
$'
自
.童电.，
! ~
ÓI支.失血蜒的保护， 啦 U ， SOA
U
"", " .. 5011.
~.
量 以叶"
SAGQ. 拍
. OA
. ... 蝴 E
臼置式泣欠压犀昕暴炉，
ot!l """
山I
由
"回到
自复A丘'"延时缸"
三、 严晶 2P、 4P 实物圄及外形安装尺寸
-…… '一_...
… · 回..~"
.. .. 摊...... ..
--
… 草
黯………
- - 、， 时
口 'I UJ 1 .
,
四、 注意事顶
1、保护器输入端重再次接上电ìmæ甘要延时 2-5 齿钟才给负载拱电 2、保护器摄E电源后请组攫触带点部位 1 在使用前i毒拧蓝卡锵黠J.山肪大电 2普通过时因接触不良而发楠 1
二、 主要技术指标
1、额定交流电压 AC220V(4P:380町、频率 50HZ 2、电源揭示绿色 1 保护帽示红色
3、过压拟制直 4、欠压拟制直
5、 假氢正时
6、电j南县惘直
270V士 10V. 170 士 10V.
1-3mÎ 门
4P:460 士 10V 4P:300 士 10V
Imax(8!2 0us)20ka
..uωA
自
17tY. li1V
，..， . 1。
U<t'l.
自复式过欠压保护器说明书
6.安装与使用
为了保证您的人身安全及电气设备的安全，保护器在投入运行前，请用户务必做到：
必须由具有专业资格的人员进行配线作业, 确认输入电源处在完全断开的情况下，才能进行配线作业;
保护器在安装使用前必须认真阅读使用说明书；
保护器必须在正常工作条件下投入使用；
安装前先检查电流规格等参数或功能是否符合使用要求；
6.1 外形尺寸
外形尺寸如图1所示
图1
6.2 使用
保护器安装完毕用户可对其接线，根据保护器额定电流的大小选用符合标准的导线截面。
注意进出线位置并注意相序。
方可通电使用。
图2。
自复式过欠压保护器说明书
6.安装与使用
为了保证您的人身安全及电气设备的安全，保护器在投入运行前，请用户务必做到：
必须由具有专业资格的人员进行配线作业, 确认输入电源处在完全断开的情况下，才能进行配线作业;
保护器在安装使用前必须认真阅读使用说明书；
保护器必须在正常工作条件下投入使用；
安装前先检查电流规格等参数或功能是否符合使用要求；
6.1 外形尺寸
外形尺寸如图1所示
图1
6.2 使用
保护器安装完毕用户可对其接线，根据保护器额定电流的大小选用符合标准的导线截面。
注意进出线位置并注意相序。
方可通电使用。
图2。
KTXYGQ-63A可调自复位过欠压保护器
KTXYGQ-63A可调自复位过欠压保护器一、概述KTXYGQ-63A可调式自复式过欠压保护器是我司第六代电压保护装置,该款产品和以往产品的不同是该款产品的参数可调。
(可调过压保护值,欠压保护值,故障恢复时间等各种参数)同时可查询故障原因,可根据当地的电压情况调整适合自己家中的电压。
二、主要性能指标1、输入电源:单相230VAC50Hz(可定做国外电压110V)2、电压保护范围:150~300VAC3、显示方式:LCD4、消耗功率:≤3W5、电气隔离强度:>200AC,脉冲4KV 1.2/50μS6、工作环境:温度-25C-50℃湿度<85%无凝露7、故障指示:中文字符8、取样方式:交流取样9、过压动作调节范：221-300V(出厂默认值:275)过压恢复电压调节范围:220V-299V(出厂默认值245V)注意:过压恢复值一定要小于过压保护值。
10、欠电压保护调节范围218V-150V(出厂默认值170V）欠压恢复电压:151V-219V(出厂默认值185V）注意:欠压恢复值设置要高于欠压保护值。
11、保护动作时间:0.1秒一1秒(出厂默认值0.2s)12、故障恢复延时时间:1S-256s(出厂默认值:60s)13、开机送电延时时间:1S-256s(出厂默认值:28)14、故障查询功能:查询最近5次故障原因15、恢复出厂设置功能三、产品主要特点参数设定功能、过欠压保护、电压表功能、LD液晶显示、故障查询功能、恢复出厂设置参数功能。
四、用户预设参数操作指南1、保护器正常情况下,长按“设置”3秒进入设置状态2、“设置”字符闪烁,此时C液晶屏上显示“设置”和“过压”字样,按▲或 键设置过电压值,设置范围221V~300V。
3、再按一次设置键,设置过电压恢复值,按▲或 键设置过电压恢复值设置范围220V~299V4、再按一次设置键,设置过电压保护动作时间,动作时间设置范围0.1秒~1秒。
5、再按一次设置键,出现“欠压”字样,按▲或 键设置欠电压值,设置范围219V~150V6、再按一次设置键,设置欠电压恢复值,按▲或 键设置欠电压恢复值:151V-219V(出厂默值185)7、再按一次设置键,设置欠电压保护动作时间,动作时间设置范围0.1秒~1秒。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
系列
Hi-EQ系列
自复式过欠压保护器
自复式过欠压保护器
使用说明书
使用说明书
安装使用产品前，请阅读说明书并且保留备用 浙江环海电气科技有限公司
HiEQ 自复自复位过压位过压位过压欠压保护器欠压保护器是浙江环海电气科技有限公司研发制造解决了低压配电系统中单相线路发生过欠电压时单相用电设备及线路损坏问题在TN－S、TN－C－S、TT 系统的低压配电系统中，由于中性线断线、电气设备或线路发生单相接地故障、三相负载严重不平衡等现象均可导致低压电网中性线电位偏移，中性线电位偏移过大将会烧毁单相用电设备,引起火灾，甚至会危及人身安全。
众所周知：中性线电位偏移引起单相线路过欠电压主要是由低压配电系统的中性线（N 线）断线故障等原因产生的，因此，过欠电压何时发生又何时排除，对终端用户是不可预知的，若手动复位，对户内无人或老幼病残的用户既不方便也不安全，并且会把危险电压送入终端线路造成电气事故。
根据《民用建筑电气设计规范》的相关规定，本公司研制开发了自复式过欠电压保护器。
保护器具有线路过电压、欠电压保护功能和线路正常电压自动延时复位功能。
适用范围
用于单相交流电压220V，频率50Hz,额定工作电流63A 及以下的用户或负载。
作为由中性线故障引起的单相线路过欠电压对单相用电设备的保护。
主要用于住宅分户箱进线或需要保护单相用电设备的配电线路的保护。
特性
1、 单相线路发生过欠电压时切断线路，单相线路电压恢复正常经延时后自动复 位接通线路无需人工操作。
2、线路出现瞬态或暂态过电压时，保护器不产生误动作。
3、线路由于接点不实等故障出现电压不稳或突然断电又突然来电时，保护器不 接通线路。
4、线路故障电压为最高时，保护器自身不会被损坏。
5、保护器呈反时限动作特性，动作时间≤1s。
6、电压保护范围：0～450V。
7、耐受冲击电压：4kV（符合Ⅲ类电器的安全标准）。
8、保护器有红、绿色发光二极管指示工作状态，绿色―正常电压指示，红色－延时或故障指示。
9、外形模数化设计，导轨式安装。
10、接线：25平方毫米及以下绝缘导线。
技术参数
工作电压：AC220V 、频率50Hz
产品规格 ：20A 、32A 、40A 、50A 、63A （阻性）
负载功率：4.4KVA 、6.6KVA 、8.8KVA 、11KVA 、13.8KVA
过压动作切断值：AC270±5V
过压恢复值：AC255±5V
欠压动作切断值：AC170±5V
欠压恢复值：AC185±5V
断电后送电延时：30±5秒
动作延时时间： ≤1秒
自身功耗：≤2W
电气机械寿命：≥10万次
外形尺寸：85.5×36×66mm(长×宽×高)。
接线示意图
安装位置可参考国家建筑标准图集《住宅小区建筑电气设计与施工》.。
