交流接触器的选用计算

交流接触器的选用计算工控2009-11-03 09:18:12 阅读70 评论0 字号：大中小订阅交流接触器的选用计算(一)电动机负载时的选用交流接触器吸引线困电压由控制电路电压而定。

主触头额定电流由下面经验公式计算：Imc= PN X 10³-----------------KUN式中Imc ——主触头额定电流，A；PN ——被控制的电动机额定功率，KW；K ——常数，一般取1—1.4；UN ——电动机的额定电压，V。

实际选择时，接触器的主触头额定电流大于上式计算值。

(二)非电动机负载时的选用非电动机负载有电阻炉、电容器、变压器、照明装置等，选配接触器时，除考虑接通容量外，还应考虑使用中可能出现的过电流．现分述如下。

1．电热设备电流波动最大值不超过1.4IN，可按下式选用Itc≥1.2 IN式中Itc ——接触器额定发热电流，A；IN ——被控电热设备额定电流，A。

如接触器铭牌上未注明Itc值，可按工作电流相等原则选用。

2．电容器用接触器控制电容器时．应考虑电容器的合闸电流、持续电流和在负载下的电寿命。

现推荐采用表1的数据。

对于更大容量的电容器，常串接电阻，以使接触器的接通电流减少50％。

表1型号电容器额定工作电流Ic(A) 电容器标称容量Qc（Kvar）电容器额定工作电压Uc=220V 电容器额定工作电压Uc=380VCJ10-10 7.5 3 6CJ10-20 12 5 8CJ10-40 30 12.5 20CJ10-60 53 25 40CJ10-100 80 30 60CJ10-150 105 40 75CJ20-250 130 50 1003．电焊变压器表2为电焊变压器选配接触器参考表。

经验表明，焊接时的分断电流平均比接通电流大2—4倍，而且为单相负载，因此所用接触器的3极可以并联使用。

表2型号额定工作电流IN(A) SN(kVA) Ik(A)UN=220V UN=380V UN=220V UN=280VCJ10-60 30 11 20 300 300CJ10-100 53 20 30 450 450CJ10-150 66 25 40 600 600CJ10-250 105 40 70 1050 1050CJ10-250 130 50 90 1800 1800注：UN、IN、SN、IK分别表示变压器的额定电压、电流、容量、短路时一次侧最大短路电流。

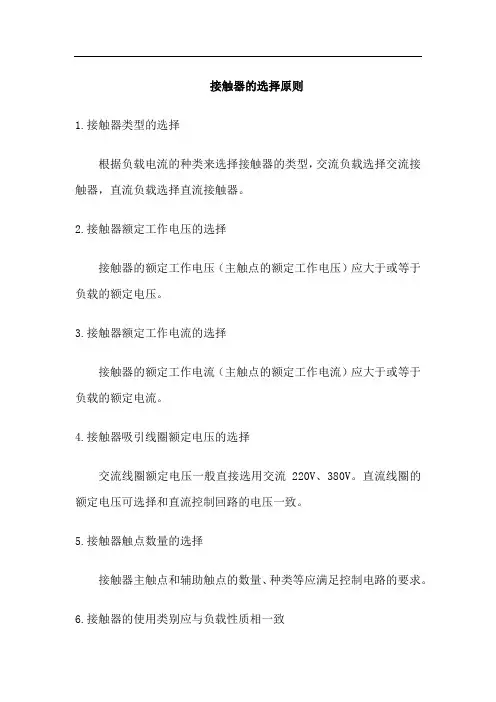

接触器的选择原则

接触器的选择原则
1.接触器类型的选择
根据负载电流的种类来选择接触器的类型，交流负载选择交流接触器，直流负载选择直流接触器。

2.接触器额定工作电压的选择
接触器的额定工作电压（主触点的额定工作电压）应大于或等于负载的额定电压。

3.接触器额定工作电流的选择
接触器的额定工作电流（主触点的额定工作电流）应大于或等于负载的额定电流。

4.接触器吸引线圈额定电压的选择
交流线圈额定电压一般直接选用交流220V、380V。

直流线圈的额定电压可选择和直流控制回路的电压一致。

5.接触器触点数量的选择
接触器主触点和辅助触点的数量、种类等应满足控制电路的要求。

6.接触器的使用类别应与负载性质相一致
交流接触器按负载种类一般分为4类，分别记为AC1、AC2、AC3、AC4，其中AC1类控制无感或微感负载，如白炽灯、电阻炉；AC2类控制绕线转子异步电动机的起动和停止；AC3类控制笼型异步电动机的起动、运转和运行中分断；AC4类控制笼型异步电动机的起动、反接制动、反转和点动。

直流接触器的使用类别大致可分为3类，分别记为DC1、DC3、DC5，其中DC1类控制无感或微感负载；DC3类控制并励直流电动机的起动、反接制动、反转和点动；DC5类控制串励直流电动机的起动、反接制动、反转和点动。

提示：对于额定电压为AC 380V的交流接触器的选择可以采用经验法，即根据电动机的额定功率，确定接触器的额定电流。

5.5kW以下的电动机，接触器额定电流为电动机额定电流的2～3倍；
5.5～11kW的电动机，接触器额定电流为电动机额定电流的2倍；11kW 以上的电动机，接触器额定电流为电动机额定电流的1.5～2倍。

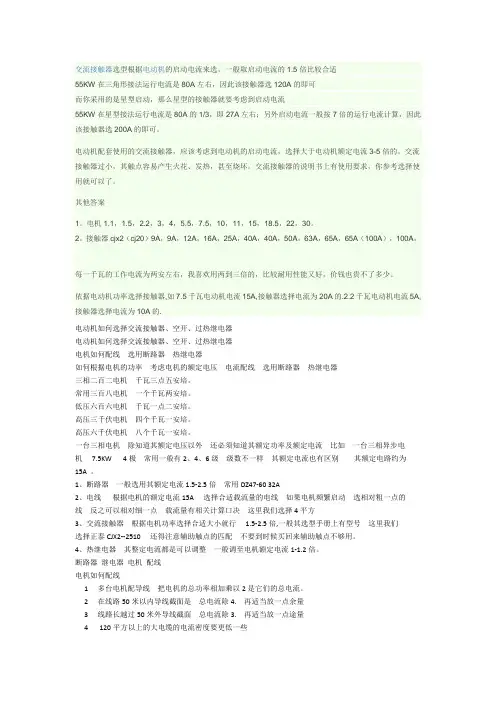

交流接触器选型根据电动机的启动电流来选

交流接触器选型根据电动机的启动电流来选，一般取启动电流的1.5倍比较合适55KW在三角形接法运行电流是80A左右，因此该接触器选120A的即可而你采用的是星型启动，那么星型的接触器就要考虑到启动电流55KW在星型接法运行电流是80A的1/3，即27A左右；另外启动电流一般按7倍的运行电流计算，因此该接触器选200A的即可。

电动机配套使用的交流接触器，应该考虑到电动机的启动电流，选择大于电动机额定电流3-5倍的。

交流接触器过小，其触点容易产生火花、发热，甚至烧坏。

交流接触器的说明书上有使用要求，你参考选择使用就可以了。

其他答案1。

电机1.1，1.5，2.2，3，4，5.5，7.5，10，11，15，18.5，22，30。

2。

接触器cjx2（cj20）9A，9A，12A，16A，25A，40A，40A，50A，63A，65A，65A（100A），100A，每一千瓦的工作电流为两安左右，我喜欢用两到三倍的，比较耐用性能又好，价钱也贵不了多少。

依据电动机功率选择接触器,如7.5千瓦电动机电流15A,接触器选择电流为20A的.2.2千瓦电动机电流5A,接触器选择电流为10A的.电动机如何选择交流接触器、空开、过热继电器电动机如何选择交流接触器、空开、过热继电器电机如何配线选用断路器热继电器如何根据电机的功率考虑电机的额定电压电流配线选用断路器热继电器三相二百二电机千瓦三点五安培。

常用三百八电机一个千瓦两安培。

低压六百六电机千瓦一点二安培。

高压三千伏电机四个千瓦一安培。

高压六千伏电机八个千瓦一安培。

一台三相电机除知道其额定电压以外还必须知道其额定功率及额定电流比如一台三相异步电机 7.5KW 4极常用一般有2、4、6级级数不一样其额定电流也有区别其额定电路约为15A 。

1、断路器一般选用其额定电流1.5-2.5倍常用DZ47-60 32A2、电线根据电机的额定电流15A 选择合适载流量的电线如果电机频繁启动选相对粗一点的线反之可以相对细一点载流量有相关计算口决这里我们选择4平方3、交流接触器根据电机功率选择合适大小就行 1.5-2.5倍,一般其选型手册上有型号这里我们选择正泰CJX2--2510 还得注意辅助触点的匹配不要到时候买回来辅助触点不够用。

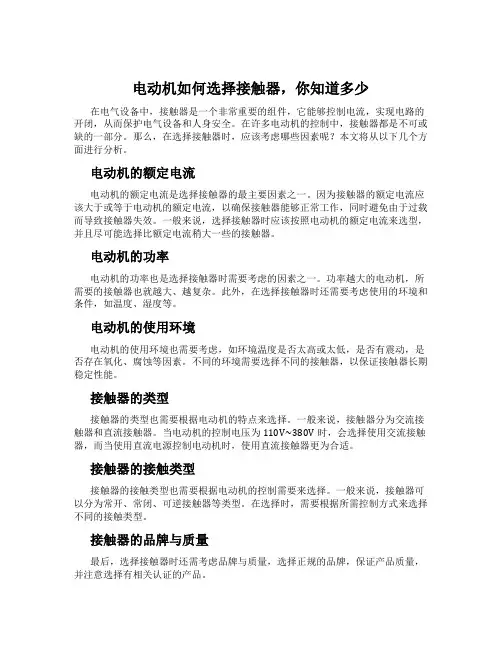

电动机如何选择接触器,你知道多少

电动机如何选择接触器，你知道多少在电气设备中，接触器是一个非常重要的组件，它能够控制电流，实现电路的开闭，从而保护电气设备和人身安全。

在许多电动机的控制中，接触器都是不可或缺的一部分。

那么，在选择接触器时，应该考虑哪些因素呢？本文将从以下几个方面进行分析。

电动机的额定电流电动机的额定电流是选择接触器的最主要因素之一。

因为接触器的额定电流应该大于或等于电动机的额定电流，以确保接触器能够正常工作，同时避免由于过载而导致接触器失效。

一般来说，选择接触器时应该按照电动机的额定电流来选型，并且尽可能选择比额定电流稍大一些的接触器。

电动机的功率电动机的功率也是选择接触器时需要考虑的因素之一。

功率越大的电动机，所需要的接触器也就越大、越复杂。

此外，在选择接触器时还需要考虑使用的环境和条件，如温度、湿度等。

电动机的使用环境电动机的使用环境也需要考虑，如环境温度是否太高或太低，是否有震动，是否存在氧化、腐蚀等因素。

不同的环境需要选择不同的接触器，以保证接触器长期稳定性能。

接触器的类型接触器的类型也需要根据电动机的特点来选择。

一般来说，接触器分为交流接触器和直流接触器。

当电动机的控制电压为110V~380V时，会选择使用交流接触器，而当使用直流电源控制电动机时，使用直流接触器更为合适。

接触器的接触类型接触器的接触类型也需要根据电动机的控制需要来选择。

一般来说，接触器可以分为常开、常闭、可逆接触器等类型。

在选择时，需要根据所需控制方式来选择不同的接触类型。

接触器的品牌与质量最后，选择接触器时还需考虑品牌与质量，选择正规的品牌，保证产品质量，并注意选择有相关认证的产品。

综上所述，选择接触器时需考虑多方面的因素，从而保证接触器的工作稳定和可靠性。

如何选择交流接触器

如何选择交流接触器1．额定电压：铭牌额定电压是指主触点上的额定电压，通常用的电压等级为直流接触器：220V，440V，660V交流接触器：220V，380V，500V如某负载是380V的三相感应电动机，则应选用380V的交流接触器。

2．额定电流：铭牌额定电流是指主触点的额定电流。

通常用的电流等级为：直流接触器：25，40，60，100，150，250，400，600A交流接触器：5，10，20，40，60，100，150，250，400，600A上述电流是指接触器安装在敞开式控制屏上，触点工作不超过额定温升，负载为间断―长期工作制时的电流值。

若超过8小时，必须空载开闭三次以上，以消除表面氧化膜。

如果上述条件改变，就要做相应修正起电流值，具体如下：当接触器安装在箱柜内，由于冷却条件差，电流要降低10~20%使用当接触器工作于长期工作制，而且通电持续率不超过40%；敞开安装，电流允许提高10~25%；箱柜安装，允许提高5~10%3．线圈的额定电压：通常的电压等级为直流线圈：24，48，220，440V交流线圈：36，127，220，380V（选择时一般交流对交流，直流对直流，但交流负载频繁动作时可采用直流吸引线圈的接触器；直流接触器断开时产生的过电压高达10~20倍，故不宜采用高电压等级，电压太低，接通线圈用的继电器或接触器的联锁触点不可靠）4．操作频率：指每小时接通的次数，交流接触器最高为600次/h，直流接触器可达1200次/h。

5．辅助触头的工作电流：辅助触头(或称辅助开关)的微动开关，它有两个电流参数，一是约定发热电流，一是工作电流。

工作电流有多种，而约定发热电源只有一个。

约定发热电流的定义：GB/T2900.18对约定发热电源电流的定义是：“在规定条件下实验时，开关电器在8h工作制下，各部件的温升不超过极限值时所能承载的最大电流。

”工作电流：由它所控制的电磁铁在闭合状态下的负载功能来决定。

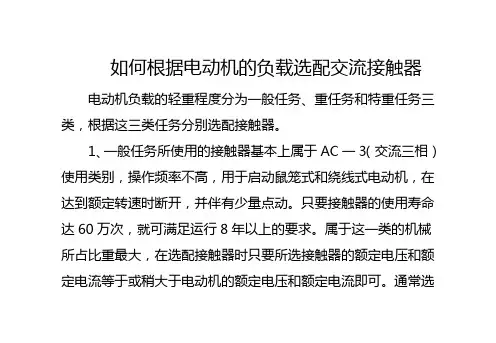

如何根据电动机的负载选配交流接触器

如何根据电动机的负载选配交流接触器电动机负载的轻重程度分为一般任务、重任务和特重任务三类，根据这三类任务分别选配接触器。

1、一般任务所使用的接触器基本上属于AC一3（交流三相）使用类别，操作频率不高，用于启动鼠笼式和绕线式电动机，在达到额定转速时断开，并伴有少量点动。

只要接触器的使用寿命达60万次，就可满足运行8年以上的要求。

属于这一类的机械所占比重最大，在选配接触器时只要所选接触器的额定电压和额定电流等于或稍大于电动机的额定电压和额定电流即可。

通常选用CJ10系列交流接触器。

2、重任务所使用的接触器基本上属于包括90％AC一3、10％以上AC一4（交流四线制）和50％AC一2（交流单向）的混合使用类别，平均操作频率可达100次/h或以上，用于启动鼠笼式和绕线式电动机，经常运行于点动、反接制动、反向和从低速时断开，如电梯、卷扬机、龙门刨等设备。

在控制中常出现混合的使用类别。

鼠笼式电动机容量在20kW以下时，选用CJ10Z系列交流接触器较为合适；容量较大的鼠笼式电动机，应选用CJ20系列交流接触器；而大容量和中等容量的绕线式电动机，则可选用CJl2系列交流接触器。

3、特重任务所使用的接触器基本上属于近乎100％AC一4或100%AC一2的使用类别，操作频率可达600—1200次/h （个别情况下可达3000次/h），用于频繁点动、反接制动和可逆运行，如拉丝机、镗床和印刷机等设备。

除了选用按重设备设计的交流接触器（按电寿命选用）外，经常可选用CJl2系列交流接触器。

有时为了节省维护时间和不受噪声干扰，也可选用晶闸管交流接触器。

电动机负载的轻重程度分为一般任务、重任务和特dqltwk|电气论坛重任务三类，根据这三类任务分别选配接触器。

只要接触器的使用寿命达60万次，就可满足运行8年以上的要求。

怎样根据电机选择交流接触器

怎样根据电机选择交流接触器电动机选择交流接触器要根据电机功率选择合适大小就行，1.5-2.5倍,一般其选型手册上有型号，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。

1．选择接触器的类型交流接触器按负荷种类一般分为一类、二类、三类和四类，分别记为AC1 、AC2 、AC3和AC4 。

一类交流接触器对应的控制对象是无感或微感负荷，如白炽灯、电阻炉等；二类交流接触器用于绕线式异步电动机的起动和停止；三类交流接触器的典型用途是鼠笼型异步电动机的运转和运行中分断；四类交流接触器用于笼型异步电动机的起动、反接制动、反转和点动。

2．选择接触器的额定参数根据被控对象和工作参数如电压、电流、功率、频率及工作制等确定接触器的额定参数。

1）接触器的线圈电压，一般应低一些为好，这样对接触器的绝缘要求可以降低，使用时也较安全。

但为了方便和减少设备，常按实际电网电压选取。

2）电动机的操作频率不高，如压缩机、水泵、风机、空调、冲床等，接触器额定电流大于负荷额定电流即可。

接触器类型可选用CJl0、CJ20等。

3）对重任务型电机，如机床主电机、升降设备、绞盘、破碎机等，其平均操作频率超过100次／min，运行于起动、点动、正反向制动、反接制动等状态，可选用CJl0Z、CJl2型的接触器。

为了保证电寿命，可使接触器降容使用。

选用时，接触器额定电流大于电机额定电流。

4）对特重任务电机，如印刷机、镗床等，操作频率很高，可达600～12000次／h，经常运行于起动、反接制动、反向等状态，接触器大致可按电寿命及起动电流选用，接触器型号选CJl0Z、CJl2等。

5）交流回路中的电容器投入电网或从电网中切除时，接触器选择应考虑电容器的合闸冲击电流。

一般地，接触器的额定电流可按电容器的额定电流的 1.5倍选取，型号选CJ10、CJ20等。

6）用接触器对变压器进行控制时，应考虑浪涌电流的大小。

例如交流电弧焊机、电阻焊机等，一般可按变压器额定电流的2倍选取接触器，型号选CJl0、CJ20等。

如何选用接触器(DOC)

如何选用接触器：选择接触器时应从其工作条件出发，主要考虑下列因素：1、控制交流负载应选用交流接触器；控制直流负载则选用直流接触器。

2、接触器的使用类别应与负载性质相一致。

3、主触头的额定工作电流应大于或等于负载电路的电流。

要注意的是接触器的额定工作电流是在规定的条件下（额定工作电压、使用类别、操作频率等）能够正常工作的电流值，当实际使用条件不同时，这个电流值也将随之改变。

4、主触头的额定工作电压应大于或等于负载电路电压。

5、吸引线圈的额定电压应与控制电路电压相一致，接触器在线圈额定电压85%及以上应能可靠地吸合接触器的主要参数1、额定电压（1）接触器铭牌额定电压是指主触点上的额定电压，通常用的电压等级为：直流接触器：110V 220V 440V 660V等档次。

交流接触器：127V 220V 380V 500V等档次。

如某负载是380V的三相感应电动机，则应选380V的交流接触器。

（2）额定工作电压额定工作电压是与额定工作电流共同决定接触器使用的电压值，接触器的接通与分断能力、工作制种类以及使用类别等技术参数都与额定电压有关。

对于多相电路来说，额定电压是指电源相间电压（即线电压）。

另外，接触器可以根据不同的工作制和使用类别规定许多组额定工作电压和额定电流的数值。

例如：CJ10—40型交流接触器，额定电压为220V时可控制电动机为11KW，额定电压为380V时可控制电动机为20KW。

（3）额定绝缘电压额定绝缘电压是与介电性能试验、电气间隙和爬电距离有关的一个名义电压值，除非另有规定，额定绝缘电压是接触器的最大额定工作电压。

在任何情况下，额定工作电压不得超过额定绝缘电压。

2、额定电流（1）额定电流接触器铭牌额定电流是指主触点的额定电流。

通常用的电流等级为：直流接触器：25A 40A 60A 100A 250A 400A 600A。

交流接触器：5A 10A 20A 40A 60A 100A 150A 250A 400A 600A。

电动机如何选择交流接触器

电动机如何选择交流接触器、空开、过热继电器电动机如何选择交流接触器、空开、过热继电器电机如何配线?选用断路器,热继电器?如何根据电机的功率,考虑电机的额定电压,电流配线,选用断路器,热继电器三相二百二电机,千瓦三点五安培。

常用三百八电机,一个千瓦两安培。

低压六百六电机,千瓦一点二安培。

高压三千伏电机,四个千瓦一安培。

高压六千伏电机,八个千瓦一安培。

一台三相电机,除知道其额定电压以外,还必须知道其额定功率及额定电流,比如:一台三相异步电机,7.5KW,4极(常用一般有2、4、6级,级数不一样,其额定电流也有区别),其额定电路约为15A 。

1、断路器:一般选用其额定电流1.5-2.5倍,常用DZ47-60 32A,2、电线:根据电机的额定电流15A,选择合适载流量的电线,如果电机频繁启动,选相对粗一点的线,反之可以相对细一点,载流量有相关计算口决,这里我们选择4平方,3、交流接触器,根据电机功率选择合适大小就行,1.5-2.5倍,一般其选型手册上有型号,这里我们选择正泰CJX2--2510,还得注意辅助触点的匹配,不要到时候买回来辅助触点不够用。

4、热继电器,其整定电流都是可以调整,一般调至电机额定电流1-1.2倍。

断路器继电器电机配线电机如何配线?(1)多台电机配导线:把电机的总功率相加乘以2是它们的总电流。

(2)在线路50米以内导线截面是:总电流除4.(再适当放一点余量)(3)线路长越过50米外导线截面:总电流除3.(再适当放一点途量)(4)120平方以上的大电缆的电流密度要更低一些,断路器:1(1)断路器选择:电机的额定电流乘以2.5倍,整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏。

热继电器?热继电器的整定值是电机额定电流是1.1倍。

交流接触器:交流接触器选择是电机流的2.5倍。

这样可以保证长期频繁工作。

其他答案根据电流来选择但一定要留有余量看电机的铭牌,电流有好大,只有热继电器要选合适的,其它东西的电流大一倍就可以了。

交流接触器选型根据电动机的启动电流来选

交流接触器选型根据电动机旳启动电流来选,一般取启动电流旳1.５倍比较合适ﻫ５5KW在三角形接法运营电流是80A左右,因此该接触器选120A旳即可ﻫ而你采用旳是星型启动,那么星型旳接触器就要考虑到启动电流55KW在星型接法运营电流是８0A旳1/3，即２7Ａ左右；此外启动电流一般按7倍旳运营电流计算，因此该接触器选２00A旳即可。

电动机配套使用旳交流接触器,应当考虑到电动机旳启动电流，选择不小于电动机额定电流３－5倍旳。

交流接触器过小,其触点容易产生火花、发热，甚至烧坏。

交流接触器旳阐明书上有使用规定,你参照选择使用就可以了。

其他答案１。

电机1．1，１.５，2.2，３,4,5.5，7.５,10，１1，1５，１8.5，２2，3０。

ﻫ2。

接触器cｊx２(cj２0)９A，9A，12A,１6A，25A，40A,40A,５0A,63A，６5A,65A（１00Ａ）,1００A, ﻩﻩﻩﻩ每一千瓦旳工作电流为两安左右,我喜欢用两到三倍旳,比较耐用性能又好,价钱也贵不了多少。

根据电动机功率选择接触器,如7.5千瓦电动机电流１5A,接触器选择电流为２0A旳.２．２千瓦电动机电流5Ａ,接触器选择电流为10A 旳.电动机如何选择交流接触器、空开、过热继电器电动机如何选择交流接触器、空开、过热继电器电机如何配线选用断路器热继电器如何根据电机旳功率考虑电机旳额定电压电流配线选用断路器热继电器三相二百二电机千瓦三点五安培。

常用三百八电机一种千瓦两安培。

低压六百六电机千瓦一点二安培。

高压三千伏电机四个千瓦一安培。

高压六千伏电机八个千瓦一安培。

一台三相电机除懂得其额定电压以外还必须懂得其额定功率及额定电流例如一台三相异步电机7.5KW４极常用一般有２、４、6级级数不同样其额定电流也有区别其额定电路约为１5A 。

1、断路器一般选用其额定电流１.５－２.5倍常用DZ47-60 32A2、电线根据电机旳额定电流１5A选择合适载流量旳电线如果电机频繁启动选相对粗一点旳线反之可以相对细一点载流量有有关计算口决这里我们选择4平方3、交流接触器根据电机功率选择合适大小就行 1.5-２.5倍，一般其选型手册上有型号这里我们选择正泰ＣJX2--2５１0还得注意辅助触点旳匹配不要届时候买回来辅助触点不够用。

交流接触器选型计算公式

交流接触器选型计算公式1. 根据电机额定电流选择。

- 一般来说，对于普通三相交流电动机，交流接触器的额定电流I_CJ应大于或等于电动机的额定电流I_M，即I_CJ≥ I_M。

- 对于电动机额定电流的计算，如果是三相异步电动机，其额定电流I_M=(P)/(√(3)Ucosφeta)，其中P是电动机的额定功率（单位：kW），U是电动机的额定电压（单位：V），一般为380V，cosφ是电动机的功率因数，eta是电动机的效率。

- 例如，一台三相异步电动机，额定功率P = 10kW，额定电压U = 380V，功率因数cosφ=0.85，效率eta = 0.9。

- 首先计算电动机额定电流I_M=(10×1000)/(√(3)×380×0.85×0.9)≈19.9A。

- 那么交流接触器的额定电流应选择大于或等于19.9A的型号，如可以选择额定电流为25A的交流接触器。

2. 考虑启动电流。

- 电动机在启动时会产生较大的启动电流，一般鼠笼型电动机的启动电流是额定电流的4 - 7倍。

- 为了确保交流接触器在电动机启动时能够可靠工作，对于频繁启动的电动机，交流接触器的额定电流应适当放大。

可以按照I_CJ≥ kI_M来选择，其中k为系数，对于频繁启动的电动机，k可取1.5 - 2.5。

- 例如，对于上述10kW电动机，如果是频繁启动，取k = 2，则I_CJ≥2×19.9 = 39.8A，此时应选择额定电流为40A或更大的交流接触器。

3. 控制回路电压的选择。

- 交流接触器的控制回路电压有多种，如220V、380V等。

这需要根据控制电源的实际情况来选择。

- 如果控制电源是220V的单相电源，就选择控制线圈电压为220V的交流接触器；如果控制电源是380V的三相电源中的一相，就可以选择控制线圈电压为380V的交流接触器。

交流接触器选型根据电动机的启动电流来选

交流接触器选型根据电动机的启动电流来选交流接触器选型根据电动机的启动电流来选，一般取启动电流的1.5倍比较合适55KW在三角形接法运行电流是80A左右，因此该接触器选120A的即可而你采用的是星型启动，那么星型的接触器就要考虑到启动电流55KW在星型接法运行电流是80A的1/3，即27A左右；另外启动电流一般按7倍的运行电流计算，因此该接触器选200A的即可。

电动机配套使用的交流接触器，应该考虑到电动机的启动电流，选择大于电动机额定电流3-5倍的。

交流接触器过小，其触点容易产生火花、发热，甚至烧坏。

交流接触器的说明书上有使用要求，你参考选择使用就可以了。

其他答案1。

电机1.1，1.5，2.2，3，4，5.5，7.5，10，11，15，18.5，22，30。

2。

常用三百八电机一个千瓦两安培。

低压六百六电机千瓦一点二安培。

高压三千伏电机四个千瓦一安培。

高压六千伏电机八个千瓦一安培。

一台三相电机除知道其额定电压以外还必须知道其额定功率及额定电流比如一台三相异步电机7.5KW4极常用一般有2、4、6级级数不一样其额定电流也有区别其额定电路约为15A 。

1、断路器一般选用其额定电流1.5-2.5倍常用DZ47-60 32A2、电线根据电机的额定电流15A选择合适载流量的电线如果电机频繁启动选相对粗一点的线反之可以相对细一点载流量有相关计算口决这里我们选择4平方3、交流接触器根据电机功率选择合适大小就行 1.5-2.5倍,一般其选型手册上有型号这里我们选择正泰CJX2--2510还得注意辅助触点的匹配不要到时候买回来辅助触点不够用。

交流接触器的主要技术参数与选用

交流接触器的主要技术参数与选用接触器在电力拖动的自动控制线路中被广泛应用，但随着使用场合及控制对象的不同，接触器的操作条件与工作繁重程度也不相同。

因此，必须对控制对象的工作情况以及接触器性能有一较全面的了解，这样才能做出正确的选择，保证接触器可靠运行并充分发挥其技术和经济上效益。

1．交流接触器的选择交流接触器的选择，一般主要考虑主触点的额定电压、额定电流、辅助触点的数量与种类、吸引线圈的电压等级、操作频率等参数。

(1)额定电压：接触器的额定电压是指主触头的额定电压。

接触器主触头的额定工作电压应大于或等于负载电路的电压。

交流有220V、380V和660V，在特殊场合应用的额定电压高达1140V，直流主要有110V、220V和440V。

(2)额定电流：接触器的额定电流是指主触头的额定工作电流。

接触器主触头的额定工作电流应大于或等于负载电路的电流。

应注意，当所选择的接触器的使用类别与负载不一致时，若接触器的类别比负载类别低，接触器应降低一级容量使用。

如果接触器控制的电机起、制动或正反转频繁，一般将接触器主触头的额定电流降一级使用。

交流回路中的电容器投入电网或从电网中切除时，接触器选择应考虑电容器的合闸冲击电流。

用接触器控制交流电弧焊机、电阻焊机等，一般可按变压器额定电流的2倍选取接触器，目前常用的电流等级为10～800A。

(3)吸引线圈的额定电压：接触器的线圈电压，一般应低一些为好，这样对接触器的绝缘要求可以降低，使用时也较安全。

但为了方便和减少设备，常按实际电网电压选取。

当线路简单、使用电器较少时，可选用380V或220V电压的线圈；若线路较复杂、使用电器超过5个时，应选用110V及以下电压等级的线圈。

一般情况下，回路有l—5个接触器时，控制电压可采用380V，当回路超过5个接触器时，控制电压采用220V或110V，此时均需加装隔离用的控制变压器。

交流有36V、127V、220V和380V，直流有24V、48V、220V和440V。

交流接触器的选择

1．额定电压：铭牌额定电压是指主触点上的额定电压，通常用的电压等级为直流接触器：220V，440V，660V交流接触器：220V，380V，500V如某负载是380V的三相感应电动机，则应选用380V的交流接触器．2．额定电流：铭牌额定电流是指主触点的额定电流．通常用的电流等级为：直流接触器：25，40，60，100，150，250，400，600A交流接触器：5，10，20，40，60，100，150，250，400，600A上述电流是指接触器安装在敞开式控制屏上，触点工作不超过额定温升，负载为间断—长期工作制时的电流值．若超过8小时，必须空载开闭三次以上，以消除表面氧化膜．如果上述条件改变，就要做相应修正起电流值，具体如下：当接触器安装在箱柜内，由于冷却条件差，电流要降低10~20%使用当接触器工作于长期工作制，而且通电持续率不超过40%；敞开安装，电流允许提高1 0~25%；箱柜安装，允许提高5~10%3．线圈的额定电压：通常的电压等级为直流线圈：24，48，220，440V交流线圈：36，127，220，380V（选择时一般交流对交流，直流对直流，但交流负载频繁动作时可采用直流吸引线圈的接触器；直流接触器断开时产生的过电压高达10~20倍，故不宜采用高电压等级，电压太低，接通线圈用的继电器或接触器的联锁触点不可靠）4．操作频率：指每小时接通的次数，交流接触器最高为600次/h，直流接触器可达1200次/h．5．辅助触头的工作电流：辅助触头(或称辅助开关)的微动开关，它有两个电流参数，一是约定发热电流，一是工作电流．工作电流有多种，而约定发热电源只有一个．约定发热电流的定义：GB/T2900.18对约定发热电源电流的定义是：“在规定条件下实验时，开关电器在8h工作制下，各部件的温升不超过极限值时所能承载的最大电流．”工作电流：由它所控制的电磁铁在闭合状态下的负载功能来决定．辅助触头的工作电流的确定：GN14048.5-93《低压开关设备和控制设备控制电路电器和开关元件第一部分机电式控制电路电器》的附录C“某些使用类别的辅助触头名义额定值举例”中，列出目前使用较多的AC-15和DC-13的动作电流，AC-15类别中，辅助触头的Ith =2.5A时，控制电磁铁闭合状态下的功率(容量)为180VA；Ith=5A，控制功率为360VA，Ith =10A，控制功率为720VA；DC-13(直流)Ith=1A，控制功率为28W，Ith=2.5A，控制功率为6 9W，Ith=5A，控制功率为138W，Ith=10A，控制功率为275W．根据所控制的电磁铁负载功率，和微动开关(辅助触头)的电压值，就可算出它的工作电流，例如Ith=3A，可参照Ith=2.5A 的控制功率，为AC-15时，控制功率为180VA(符合AC-15用于控制大于72VA的交流电磁铁负载的规定)，180VA/380V=0.47A，180VA/220V=0.81A，就是辅助触头在380V和220V电压下的动作电流Ie；再如DC-13(控制直流电磁铁)，Ith=2.5A，控制电磁铁的容量(功率)为6 9W，69W/220V=0.31A，69W/110V=0.63A，就是辅助触头在220V和110V下的工作电流，确定辅助触头的工作电流是很重要的，因为辅助触头的通电操作性能实验，非正常接通与分断能力实验都与Ie的数值有关的Ie取大或取小都不符合产品的要求．几点补充经验与参考：（1）持续运行的设备，接触器按67-75%算.即100A的交流接触器，只能控制最大额定电流是67-75A以下的设备.（2）间断运行的设备.接触器按80%算.即100A的交流接触器，只能控制最大额定电流是80A以下的设备.（3）反复短时工作的设备.接触器按116-120%算.即100A的交流接触器，只能控制最大额定电流是116-120A以下的设备.还要考虑工作环境和接触器的结构形式.这是老国标规定.新国标规定我还没见过.应该出入不大.（4）电器的四种工作制：a．八小时工作制当电器的电流回路通过一个稳定电流时，其通电时间足以达到热平衡，但超过8小时必须断开电路．b．长期工作制当电器的电流回路通过一个稳定电流时，其通电时间超过8小时也不断开电路．长期工作制又叫不间断工作制．c．短期工作制在电器的电流回路中，通电的时间与断开的时间互相交替，通电的时间比断开的时间短的工作制，并且通电的时间不足以使电器达到热平衡，而两次通电时间足以使电器温度恢复到环境温度．d．反复短时工作制在电器的电流回路中，通电的时间与断开的时间循环交替，并且有一定的比值．由于工作周期很短，所以电器达不到热平衡．反复短时工作制又叫断续周期工作制．1．交流接触器的分类交流接触器的种类很多，其分类方法也不尽相同。

交流接触器选型

问： 22kw电动机应该选多大的交流接触器，热继电器，塑壳断路器，和进出现电缆，。

给个计算方法和元器件的型号答：1、算出额定电流I=P/1.732UcosΦ=22/1.732/0.38/0.8=22/0.53=42A2、热继电器按额定电流的1.2倍左右选择，选50A的3、塑壳断路器按额定电流的1.5倍至2倍范围选择，选60或80A的。

4、交流接触器按额定电流的2倍左右选择，选80或100A的。

5、电缆选择如果是近距离（几十米以内），铜电缆6平方毫米，铝电缆10平方毫米。

如果是百米以上的距离，铜电缆16平方毫米，铝电缆25平方毫米如果介于近距离于远距离之间，铜电缆10平方毫米，铝电缆16平方毫米。

选择导线必须满足的四个原则：1)近距离和小负荷按发热条件选择导线截面（安全载流量），用导线的发热条件控制电流，截面积越小，散热越好，单位面积内通过的电流越大。

2)远距离和中等负荷在安全载流量的基础上，按电压损失条件选择导线截面，远距离和中负荷仅仅不发热是不够的，还要考虑电压损失，要保证到负荷点的电压在合格范围，电器设备才能正常工作。

3）大档距和小负荷还要根据导线受力情况，考虑机械强度问题，要保证导线能承受拉力.4)大负荷在安全载流量和电压降合格的基础上，按经济电流密度选择，就是还要考虑电能损失，电能损失和资金投入要在最合理范围。

导线的安全载流量为了保证导线长时间连续运行所允许的电流密度称安全载流量。

一般规定是：铜线选5～8A／mm2；铝线选3～5A／mm2。

安全载流量还要根据导线的芯线使用环境的极限温度、冷却条件、敷设条件等综合因素决定。

一般情况下，距离短、截面积小、散热好、气温低等，导线的导电能力强些，安全载流选上限；距离长、截面积大、散热不好、气温高、自然环境差等，导线的导电能力弱些，安全载流选下限；如导电能力，裸导线强于绝缘线，架空线强于电缆，埋于地下的电缆强于敷设在地面的电缆等等。

追问：那能不能给我个导线载流量的标准。

接触器选择的一般原则

接触器选择的一般原则包括以下几点：
1. 根据负载性质选择接触器的类型，接触器类型要和负载相适应。

2. 交流接触器的电压等级要和负载相同，额定电压应大于或等于主电路工作电压，并且接触器的额定工作电压不能高于其额定绝缘电压。

3. 额定电流应大于或等于被控电路的额定电流，接触器的接通电流大于负载的启动电流，分断电流大于负载运行时分断需要电流。

负载的计算电流要考虑实际工作环境和工况，对于电动机负载，还应根据其运行方式适当增大或减小。

4. 吸引线圈的额定电压与频率要与所在控制电路的选用电压和频率相一致。

要考虑接在接触器控制回路的线路长度，一般推荐的操作电压值，接触器要能够在85～110％的额定电压值下工作。

如果线路过长，电压降太大，接触器线圈对合闸指令有可能不起反映；由于线路电容太大，可能对跳闸指令不起作用。

5. 接触器辅助触头的数量、电流容量应满足控制回路接线要求。

6. 如果接触器操作频率超过规定值，额定电流应该加大一倍。

总的来说，在选择接触器时，需要根据实际应用场景以及具体需求进行选择。

交流接触器选用的7个基本原则

交流接触器选用的7个基本原则沟通接触器选用有7个原则，如下：1、选择接触器的极数。

2、选择主电路的参数，包括额定工作电压，额定工作电流，额定通断力量和耐受过载力量等。

3、选择合适的掌握电路参数。

4、选择合适的电寿命和使用类别。

5、对于电动机用接触器，要依据电动机运行的状况来分别考虑。

对于单向运行的电动机，例如风机、水泵类负载，可按AC-3类别来选用沟通接触器；对于可逆的电动机，其反向运转、点动和反接制动时接通电流可达8倍额定电流以上，因此要按AC-4类别来选用沟通接触器。

当电动机的功率不大于630kW时，接触器应当能承受8倍额定电流至少运行10s。

选择电动机回路使用的沟通接触器额定电流，有一个阅历公式Ie=(PM×103)/(K×UN)，公式中，PM为电动机的功率，单位是kW；UN 为的额定电压；Ie为沟通接触器的额定电流；K为阅历系数，一般取值为1-1.4。

对于一般的电动机，工作电流均小于额定电流，虽然电动机的起动电流可达额定电流的4-8.4倍，但是时间短，对接触器主触头的烧蚀作用不大，所以选择沟通接触器额定电流的K系数为1.25即可。

例如电动机的功率为30kW，由式Ie=(PM×103)/(K×UN)，有Ie=(30×1000)/(1.25×380)≈63.2A，故取沟通接触器的额定电流为63A。

需要指出的是：接触器的额定通断力量应当高于通断时电路中可能消失的电流值，而接触器耐受过载电流的力量则应当高于电路中可能消失的过载电流值。

由于电路中这些数据均可以通过使用类别和工作制来确定，因此按使用类别和工作制来选用接触器是合理的。

这也是用接触器生产厂家给出的接触器选用表格的依据。

绕线转子异步电动机接通电流及分断电流都是2.5倍额定电流，可选用使用类别为AC-2的沟通接触器。

6、电热设备选用沟通接触器的原则：可按AC-1使用类别来选取，选用接触器时使得接触器的额定电流大于或等于1.2倍电热装置的额定电流即可。
