常用检查井规格表
下水道检查井的标准规格
下水道检查井的标准规格
一、井口直径
井口直径是指检查井井口的大小。
一般情况下，井口直径可根据井筒连接方式和检查井设置的具
体情况来决定。
一般来说，常见的井口直径有500mm、600mm、700mm、800mm、900mm
等。
二、井底直径
井底直径是指检查井底部管道入口处的直径。
通常，井底直径要比管径小一个级别。
例如，如果管径为800mm，那么井底直径一般为700mm。
三、井壁高度
井壁高度是指从井底到井口的高度。
井壁高度的确定主要考虑因素有排水系统的设置要求和现场地形等。
一般来说，井壁高度不应小于2米，以防止人员掉入。
四、井盖
井盖是检查井的盖子，用于保护井口和防止人员掉入。
井盖的材质和规格应根据使用环境和安全要求来选择。
常见的井盖材质有铸铁、水泥、塑料等，规格则根据井口直径来决定。
以上就是下水道检查井的标准规格，包括井口直径、井底直径、井壁高度和井盖等方面。
在实际应用中，应根据具体情况和设计要求来选择合适的规格和材质。

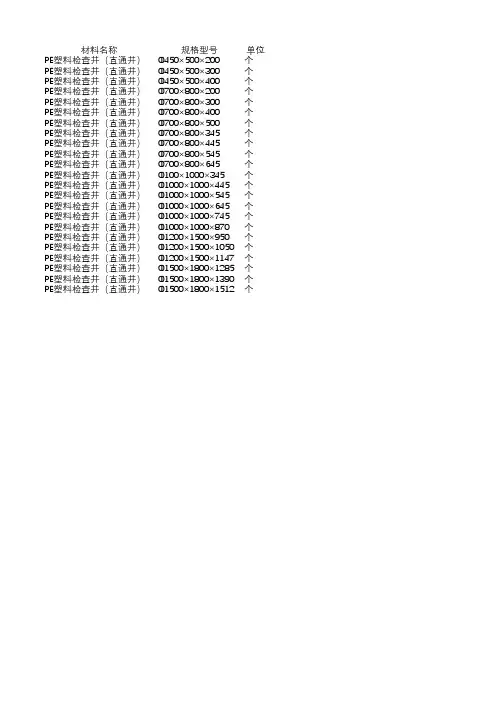

PE塑料检查井(直通井)规格大全
材料名称规格型号单位PE塑料检查井（直通井）Φ450×500×200个PE塑料检查井（直通井）Φ450×500×300个PE塑料检查井（直通井）Φ450×500×400个PE塑料检查井（直通井）Φ700×800×200个PE塑料检查井（直通井）Φ700×800×300个PE塑料检查井（直通井）Φ700×800×400个PE塑料检查井（直通井）Φ700×800×500个PE塑料检查井（直通井）Φ700×800×345个PE塑料检查井（直通井）Φ700×800×445个PE塑料检查井（直通井）Φ700×800×545个PE塑料检查井（直通井）Φ700×800×645个PE塑料检查井（直通井）Φ100×1000×345个PE塑料检查井（直通井）Φ1000×1000×445个PE塑料检查井（直通井）Φ1000×1000×545个PE塑料检查井（直通井）Φ1000×1000×645个PE塑料检查井（直通井）Φ1000×1000×745个PE塑料检查井（直通井）Φ1000×1000×870个PE塑料检查井（直通井）Φ1200×1500×950个PE塑料检查井（直通井）Φ1200×1500×1050个PE塑料检查井（直通井）Φ1200×1500×1147个PE塑料检查井（直通井）Φ1500×1800×1285个PE塑料检查井（直通井）Φ1500×1800×1390个PE塑料检查井（直通井）Φ1500×1800×1512个。
室外检查井选用
室外检查井选用标准1、雨水检查井①、当井深H1W 1400mm管径D< 400mm fl寸，采用0 700圆形砖砌雨水检查井，详见图集02S515-10②、当井深H1> 1400mm管径200m麻D K 600mm时，采用0 1000圆形砖砌雨水检查井（收口式），详见图集02S515-11;当井深无法按图集02S515-11满足收口式时，采用0 1000圆形砖砌雨水检查井（盖板式），详见图集02S515-12;盖板配筋详见“0 1000圆形砖砌雨污水检查井盖板配筋图”，图集号为02S515-23。
③、当管径600mr K D< 800mmi时，采用0 1250圆形砖砌雨水检查井（收口式），详见图集02S515-14;当井深无法按图集02S515-14满足收口式时，采用0 1250圆形砖砌雨水检查井（盖板式），详见图集02S515-15; 盖板配筋详见“0 1250圆形砖砌雨污水检查井盖板配筋图”，图集号为02S515-27。
2、污水检查井①、当井深H1K 1400mm管径D< 400mm时，采用0 700圆形砖砌污水检查井，详见图集02S515-19。
②、当井深H1> 1400mm管径200m麻D K 600mm时，采用0 1000圆形砖砌污水检查井（收口式），详见图集02S515-20;当井深无法按图集02S515-20满足收口式时，采用0 1000圆形砖砌污水检查井（盖板式），详见图集02S515-21;盖板配筋详见“0 1000圆形砖砌雨污水检查井盖板配筋图”，图集号为02S515-23。
③、当管径600mr K D< 800mmi时，采用0 1250圆形砖砌污水检查井（收口式），详见图集02S515-24;当井深无法按图集02S515-24满足收口式时，采用0 1250圆形砖砌污水检查井（盖板式），详见图集02S515-25; 盖板配筋详见“0 1250圆形砖砌雨污水检查井盖板配筋图”，图集号为02S515-27。
检查井尺寸位置表
部位 7#楼北边 7#至-化粪池 化粪池 化粪池中间井 7#楼弱电 7#给水/消防(连体井) 7#楼暖气 名称 污水 污水 污水 污水 弱电 给水/消防 暖气1 暖气2 暖气3 暖气4 暖气5 暖气6 煤气 暖气 消防 消防 消防 消防 暖气 弱电 给水 直径 0.9 0.9 0.6 0.9 0.7 长 尺寸（米） 宽 高 1.05-1.35 1.25-1.4 1.55 0.75-0.8 1.3/1.0 1.3 1.25 1.35 1.2 1.35 1.75 1.8 1.3 1 1 1 1.4 1.3 1.6 1.25 0.65-0.9 0.55-1.05 井数量 19 3 6 1 5 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 22 9 81 井盖数量 19 3 6 1 5 2 1 1 1 1 1 1 2 1 1 1 1 1 1 1 1 22 9 83 20110905 备注
1.9 2.1 2.1 2.1 2.1 2.1 2.5 2.3 2 1.55 1.68 1.7 2.04
0.4 0.4
9#楼小区检查井数量尺寸表
部位 9#楼南污水井 9#楼南伸缩节井1 伸缩节井2 9#楼至化粪池井 化粪池中间井出来至总井 路中心雨水井 人行道上弱电井 9#楼北弱电井 9#楼北至10#箱变电缆井 9#北暖气井1 暖气井2(连体井) 暖气井3(连体井) 暖气井4 伸缩节井3 9#楼消防给水井 消防给水井 消防水泵接合器1 接合器2 消火栓井 雨水方井 合计 名称 污水 暖气 暖气 污水 污水 雨水 弱电 弱电 电缆 暖气 暖气 暖气 暖气 暖气 消防 消防 消防 消防 消防 直径 0.9 尺寸（米） 长 宽 2.75 2.6 0.9 0.9 1.2 0.7 0.7 0.9 2.1 5.8 4.5 3 1.95 1.9 1.83 1.85 1.8 1.2 0.6 0.4 2.1 2.1 2.1 2.5 1.9 1.05 1.55 1.1 1.8 2.4 2.4 高 1.1-1.25 2.1 2.1 1.25-1.35 1.55-1.6 1-1.6 0.6-1.2 1.2 1.3-1.35 1.6 1.25 1.35 1.7 1.3 1.36 1.15 1.6 1.15 1.4 0.7-0.8 井数量 26 1 1 3 2 7 3 3 3 1 1 1 1 1 1 1 1 1 1 18 77 井盖数量 26 1 1 3 2 7 3 3 3 1 2 2 1 1 1 1 1 1 1 18 79 20110905 备注

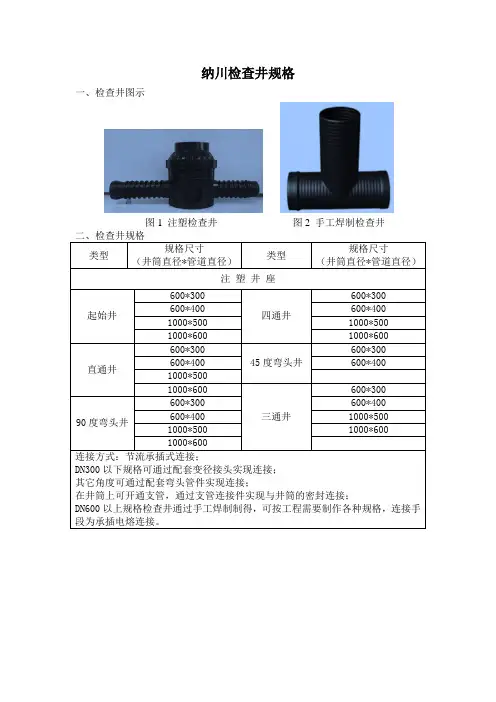

检查井类型
一、检查井图示
图1注塑检查井图2手工焊制检查井
二、检查井规格
类型
规格尺寸
（井筒直径*管道直径）
类型
规格尺寸
（井筒直径*管道直径）
注 塑井 座
起始井
600*300
四通井
600*300
600*400
600*400
1000*500
1000*500
1000*600
1000*600
直通井
600*300
在井筒上可开通支管，通过支管连接件实现与井筒的密封连接；
DN600以上规格检查井通过手工焊制制得，可按工程需要制作各种规格，连接手段为承插电熔连接。
45度弯1000*500
1000*600
三通井
600*300
90度弯头井
600*300
600*400
600*400
1000*500
1000*500
1000*600
1000*600
连接方式：节流承插式连接；
DN300以下规格可通过配套变径接头实现连接；
其它角度可通过配套弯头管件实现连接；
