公差配合试题1
公差配合试题库[1]
![公差配合试题库[1]](https://img.taocdn.com/s3/m/1bc635adcc175527072208e4.png)
公差配合试题库一、填空1、Ф30的轴，上偏差是，下偏差是，其最大极限尺寸是_Ф最小极限尺寸是_Ф。
5、下图中50分度游标卡尺的读数为。
6、+的上极限尺寸是，下极限尺寸是。
8、已知轴的公称尺寸为Ф80mm，轴的上极限尺寸为Ф，下极限尺寸为Ф，则轴的极限偏差为：es=_Dmax_-_D_=_ФФ80_=ei=_ Dmin _-_ D _=_ФФ80_=9、下图游标卡尺的读数是 mm。
10、用游标卡尺测量工件中心孔距时，两孔内径为Q和R，两孔内表面之间的最小距离A，两孔内表面最大距离B，则两孔的中心孔X=_A+(Q+R)/2_或Y=_B-(Q+R)/2_。
11、当上极限尺寸等于公称尺寸时，其__上__偏差等于零；当零件的实际尺寸等于公称尺寸时，其实际偏差等于零。
12、尺寸偏差简称偏差。
它包括实际偏差和极限偏差；而极限偏差又包括上极限偏差和下极限偏差。
13、Φ50的上偏差为 mm，下偏差为 mm。
基本偏差为 mm，公差为 mm。
14、所谓互换性，就是同一规格_的零部件，在装配时_不需再经任何选择和修配__，就能装配到机器或仪器上，并满足使用性能的特性。
15、所谓互换性，就是_同一规格_的零部件，在装配时_不需再经任何选择和修配__，就能装配到机器或仪器上，并满足_使用性能_的特性。
★16、极限偏差是_极限尺寸_减_基本尺寸_所得的代数差。
★17、最大极限尺寸与基本尺寸的差值为_上偏差_。
★18、最小极限尺寸与基本尺寸的差值为_下偏差_。
二、选择题：★1、游标卡尺主尺的刻线间距为_A_。
Ａ、1mm Ｂ、Ｃ、2mm★2、基本尺寸是（B ）。
A 测量时得到的B 设计时给定的C 计算得到的D 实际尺寸★3、最大极限尺寸（D ）基本尺寸A 大于 B小于C等于 D 大于、小于或等于★4、基本偏差代号F的基本偏差为（ B ）。
A、ESB、EIC、esD、ei★★5、实际尺寸是具体零件上（ A ）尺寸的测得值。
Ａ、某一位置的Ｂ、整个表面的Ｃ、部分表面的★6、当上极限偏差或下极限偏差为零时，在图样上（ A ）。
公差配合与测量技术作业1
公差配合与测量技术作业1单项选择题第1题 量块的基本特性除了稳定性、耐磨性和准确性之外，还有一个重要的特性是（ ）。
A、经济性B、实用性C、研和性D、清洁性答案：C第2题 下面各配合中属于过盈配合的是（ ）。
A、H7/e6B、F6/h6C、H6/n5D、H6/js5答案：C第3题 当一根轴与多个零件的孔配合时，考虑结构加工和装配的需要，此时选择（ ）更能降低成本。
A、基孔制B、基轴制C、非基轴制D、非基孔制答案：B第4题 配合公差带跨在零线上、下两侧的配合为（ ）。
A、过渡配合B、过盈配合C、间隙配合D、不清楚答案：A第5题 下列配合属于过盈配合的是（ ）。
A、ES=esB、ES=eiC、EI=esD、EI=ei答案：B第6题 400+0.05的孔与400-0.05的轴配合时，该配合类型是（）。
A、间隙配合，最大间隙为0.05mm，最小间隙为0B、过盈配合，最大过盈为0.05mm，最小过盈为0C、过盈配合，最大过盈为0.1mm，最小过盈为0D、间隙配合，最大间隙为0.1mm，最小间隙为0答案：D第7题 下列测量属于间接测量的有（ ）。
A、光学比较仪测量外径B、千分尺测量外径C、内径千分尺测量孔内径D、游标卡尺测量两孔的中心距答案：D第8题 相互配合的孔与轴，（ ）相同。
A、基本偏差B、尺寸公差C、基本尺寸D、极限尺寸答案：C第9题 准确度，是能表示测量结果与真值一致程度的概念，下列概念与之意义相同的是（ ）。
A、正确度B、精密度C、稳定度D、精确度答案：D第10题 验收极限的方式有内缩方式和不内缩方式，内缩方式的验收极限是将最大实体尺寸和最小实体尺寸分别向公差带内移动一个安全裕度A，A值一般为公差值的（ ）。
A、五分之一B、十分之一C、二十分之一D、五十分之一答案：B第11题 下列内容表述正确的是（ ）。
A、孔的最大实体尺寸是最小极限尺寸B、孔的最小实体尺寸是最小极限尺寸C、过盈配合的配合精度仅与轴的尺寸公差有关D、过盈配合的配合精度仅与孔的尺寸公差有关答案：A第12题 孔的上偏差为+0.05，下偏差为-0.1；轴的上偏差为+0.1，下偏差为-0.08；关于该配合描述正确的是（ ）。
《公差配合与测量技术》1复习题
《公差配合与测量技术》1复习题《公差配合与测量技术》复习思考题⼀、名词解释1、完全互换：指⼀批零件在装配或更换时，不需选择调整，装配后即可达到使⽤的要求的⽅法称为完全互换。
2、测量：所谓测量就是把被测量与具有计量单位的标准量进⾏⽐较，从⽽确定被测量的量值的过程。
3、形状公差：形状公差包括直线度，平⾯度，圆度，圆柱度以及线轮廓度和⾯轮廓度。
4、位臵度：位臵度是限制被测要素实际位臵对其理想位臵变动多⼤的⼀项指标。
分为点位臵度，线位臵度和⾯位臵度。
5、最⼩实体实效尺⼨；在给定长度上，实际要素处于最⼩实体状态且其中⼼要素的形状或位臵误差等于给出公差值时的综合极限状态称为最⼩实体实效尺⼨。
6、最⼤实体尺⼨：实际要素在最⼤状态下的极限尺⼨。
7、配合公差：允许间隙或过盈的变动量，分为间隙配合，过盈配合，过渡配合。
⼆：填空题1、互换性可分为和两种。
（完全互换、不完全互换）2、测量过程的四要素是、、和。
（被测对象、计量单位、测量⽅法和测量精度）3、尺⼨公差带代号为φ35H7，它的被测对象为，基本偏差代号为；尺⼨公差等级为，基本偏差为。
（尺⼨φ35 H IT7级下偏差等于0，）4、光滑极限量规⼯作部分可分为表⽰规和规。
（通⽌）5、独⽴原则是指图样上被测要素的尺⼨公差和各⾃独⽴，彼此。
（形位公差不发⽣联系）6、⽤量规检验⼯件时，只能判断⼯件，⽽不能获得⼯件的。
（只能确定⼯件的尺⼨是否在极限尺⼨的范围内，不能测出⼯件的实际尺⼨）7、检验孔的量规叫做，检验轴的量规叫做。
（塞规卡规）8、孔的基本偏差代号⽤字母表⽰，轴的基本偏差代号⽤字母表⽰，其中从⾄的基本偏差⽤于间隙配合。
（H h a h ）9、构成尺⼨公差带的两个要素是和，前者由决定，后者由决定。
（⼤⼩位置标准公差值基本偏差）10、圆跳动公差特征项⽬按检测⽅向分为、和斜向圆跳动三种。
（径向圆跳动，端⾯圆跳动）11、定位公差特征项⽬分为、和位臵度三种。
（同轴度对称度）12、当装配精度要求很⾼时，若采⽤不完全互换将使零件的尺⼨公差很⼩，加⼯困难，成本很⾼，甚⾄⽆法加⼯。
配合公差和形位公差试题
配合公差和形位公差试题
一、配合公差主要描述的是什么？
A. 零件尺寸的实际偏差
B. 零件形状的实际偏差
C. 零件尺寸和形状的实际偏差
D. 零件尺寸与配合件之间的允许偏差（答案：D）
二、形位公差中的“平行度”是指什么？
A. 零件表面与基准面之间的尺寸差异
B. 零件表面与基准面之间的角度差异
C. 零件表面与基准面之间的平行程度
D. 零件表面与基准面之间的垂直程度（答案：C）
三、以下哪项不属于配合公差的基本类型？
A. 间隙配合
B. 过盈配合
C. 过渡配合
D. 紧密配合（答案：D）
四、形位公差中的“圆度”是用来描述什么的？
A. 圆的直径大小
B. 圆的周长
C. 圆截面的形状精度
D. 圆的半径（答案：C）
五、在配合公差中，“基孔制”是指什么？
A. 以孔的尺寸为基准，轴的尺寸可以有一定偏差
B. 以轴的尺寸为基准，孔的尺寸可以有一定偏差
C. 孔和轴的尺寸都有严格规定，不能有任何偏差
D. 孔和轴的尺寸都可以随意变化（答案：A）
六、形位公差中的“垂直度”是用来控制什么的？
A. 零件表面的平整度
B. 零件表面的倾斜度
C. 零件表面与基准面之间的垂直程度
D. 零件表面的粗糙度（答案：C）
七、以下哪项不是形位公差的主要特点？
A. 控制零件的形状精度
B. 控制零件的位置精度
C. 控制零件的尺寸大小
D. 控制零件的表面精度（答案：C）
八、在配合公差的选择中，主要考虑的因素不包括？
A. 零件的功能要求
B. 零件的加工精度
C. 零件的材料性质
D. 零件的重量（答案：D）。
公差配合与测量技术试题一及答案
公差配合与测量技术试题一及答案一、填空题（20分）1. 根据零件满足互换要求所采取的措施不同，不完全互换又可分为分组互换、调整互换和修配互换。
2. 公称尺寸是设计时给定的尺寸，它是计算极限尺寸和极限偏差的起始尺寸。
3. 极限尺寸是允许尺寸变动的两个界限尺寸。
其中较大的一个称为上极限尺寸，较小的称为下极限尺寸。
4. 尺寸公差是上极限尺寸减下极限尺寸之差，或上极限偏差减下极限偏差之差。
5. 国家标准把用以确定公差带相对零线位置的上极限偏差或下极限偏差称为基本偏差，它往往是离零线近的或位于零线的那个偏差。
6. 基孔制和基轴制中两个基准件的公差带都是按向体原则分布的，即按加工时尺寸变化的方向分布的，它们均处于工件的实体之内。
7. 根据工艺等价原则，孔的基本偏差根据轴的基本偏差分别按通用规则和特殊规则两种规则进行换算。
8. 线性尺寸的一般公差规定了四个公差等级，f(精密级)、m(中等级)、c(粗糙级)、v(最粗级)。
9.内径百分表是用相对法测量孔径、槽宽等几何量的误差的。
10. 测量就是将被测的量与具有计量单位的标准量进行比较，从而确定被测量量值的过程。
11.量块按其检定精度(即中心长度的测量极限误差)和平面平行性允许偏差分为1、2、3、4、5、6等，其中1等最高，其余各等依次降低。
12. 用来校对或调整计量器具或作为标准尺寸进行相对测量的量具称为基准量具。
它可分为定值的基准量具，如量块、角度块等；变值基准量具，如标准线纹尺等。
13.极限量规是一种没有刻度（线）的用于检验被测量是否处于给定的极限偏差之内的专用检验工具，如光滑极限量规、螺纹量规、位置量规等。
14. 量仪刻度尺或刻度盘上两相邻刻线中心的距离称为刻度间距。
15. 计量器具所指示或显示的最低值到最高值的范围称为示值范围。
16. 在允许误差限内，计量器具所能测量零件的最低值到最高值的范围称为测量范围。
17. 能引起计量器具示值可觉察变化的被测量的最小变化值称为灵敏限。

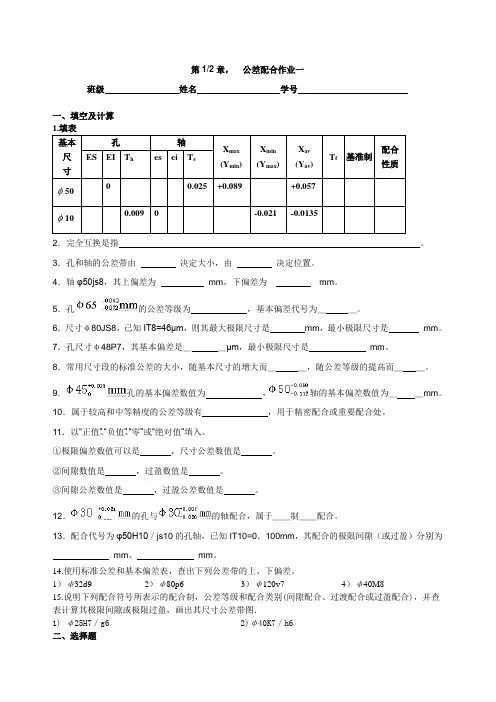

第12章,公差配合作业一
第1/2章，公差配合作业一班级姓名学号一、填空及计算1.填表基本尺寸孔轴X max(Y min)X min(Y max)X av(Y av)T f 基准制配合性质ES EI T h es ei T sφ50 0 0.025 +0.089 +0.057φ10 0.009 0 -0.021 -0.01352．完全互换是指。
3．孔和轴的公差带由决定大小，由决定位置。
4．轴φ50js8，其上偏差为mm，下偏差为mm。
5．孔的公差等级为，基本偏差代号为＿＿。
6．尺寸φ80JS8，已知IT8=46μm，则其最大极限尺寸是mm，最小极限尺寸是mm。
7．孔尺寸φ48P7，其基本偏差是＿＿μm，最小极限尺寸是mm。
8．常用尺寸段的标准公差的大小，随基本尺寸的增大而＿＿，随公差等级的提高而＿＿。
9．孔的基本偏差数值为，轴的基本偏差数值为＿＿mm。
10．属于较高和中等精度的公差等级有，用于精密配合或重要配合处。
11．以“正值”、“负值”、“零”或“绝对值”填入。
①极限偏差数值可以是，尺寸公差数值是。
②间隙数值是，过盈数值是。
③间隙公差数值是，过盈公差数值是。
12．的孔与的轴配合，属于＿＿制＿＿配合。
13．配合代号为φ50H10／js10的孔轴，已知IT10=0．100mm，其配合的极限间隙（或过盈）分别为mm、mm。
14.使用标准公差和基本偏差表，查出下列公差带的上、下偏差。
1）φ32d9 2）φ80p6 3）φ120v7 4）φ40M815.说明下列配合符号所表示的配合制，公差等级和配合类别(间隙配合、过渡配合或过盈配合)，并查表计算其极限间隙或极限过盈，画出其尺寸公差带图．1) φ25H7／g6 2)φ40K7／h6二、选择题1、具有互换性的零件是（ ）A) 相同规格的零件 B) 不同规格的零件 C) 相互配合的零件 D) 形状和尺寸完全相同的零件 2、基本尺寸是（ ）A ）测量时得到的B ）加工时得到的C ）装配后得到的D ）设计时给它的 3、某尺寸的实际偏差为零，则其实际尺寸（ ）A ）必定合格B ）为零件的真实尺寸C ）等于基本尺寸D ）等于最小的极限尺寸 4～5、公差带的大小由（ ）确定,公差带的位置由（ ）确定。
公差配合第一章练习题
公差配合与技术测量第一章习题一、填空题1、设计时给定的尺寸称为，而通过测量得到的尺寸称为。
2、基准孔的基本偏差代号是，基准轴的基本偏差代号是。
3、在公差带图中，确定的一条基准直线称为零线。
正偏差位于零线的。
4、公差带包括公差带和公差带两要素。
5、一个配合尺寸的上偏差大于零，下偏差小于零，这种配合称为配合。
6、标准公差规定了____ ____级，最高级为_ ________最低级为__ ________。
7、φ30H7/f6表示该孔轴为基制的配合。
8、在配合制的选用中，一般应优先选用制配合，因为的加工较经济。
9、根据形成间隙或过盈的情况，配合分为、和三类。
10、确定公差带的位置，确定公差带的大小。
11、在基本尺寸相同的情况下，公差等级越高，公差值；在公差等级相同的情况下，基本尺寸越大，公差值。
12、孔轴公差带代号由和组成。
13、零件的减其基本尺寸所得的代数差为实际偏差，当实际偏差在和之间时，尺寸为合格。
14、所谓互换性，就是___ ____的零部件，在装配时_______________________，就能装配到机器或仪器上，并满足___________的特性。
15、极限偏差是___________减___________所得的代数差，其中最大极限尺寸与基本尺寸的差值为_________。
最小极限尺寸与基本尺寸的差值为。
16、配合是指相同的孔和轴的之间的关系，孔的公差带在轴的公差带之上为配合；•孔的公差带与轴的公差带相互交迭__ _____配合；孔的公差带在轴的公差带之下为配合。
17、孔的最大实体尺寸即孔的极限尺寸，轴的最大实体尺寸为轴的__ ___极限尺寸，当孔、轴以最大实尺寸相配时，配合最。
18、某一尺寸减其___________所得的代数差称为尺寸偏差，又简称___________尺寸偏差可分为__________和__________两种，而_________又有__________偏差和__________偏差之分。
尺寸公差习题1
一、填空题1．一个孔或轴允许尺寸的两个极端称为______。
2零件表面切削加工要求轮廓的算术平均偏差Ra为6.3μm，在零件图上标注为___。
3.配合基准制分_____和_______两种。
一般情况下优先选用_____________。
4．滚动轴承内圈与轴的配合采用基____制，而外圈与箱体孔的配合采用基___制。
5、基准制分为_______和_______。
6、配合分为以下三种_______、_______、_______。
7、轴在图样上的标注为φ80h8，已知IT8=45μm，其基本偏差为_______，该轴的上极限尺寸为_______mm，下极限尺寸为_______mm。
8. 某一尺寸减去__________________尺寸所得的代数差称为偏差。
9 标准公差等级共分______级，______级最高，______级最低。
10. 滚动轴承内圈与轴的配合采用基制，而外圈与箱体孔的配合采用基______制。
二、选择题1．当孔与轴的公差带相互交叠时，其配合性质为（）。
A. 间隙配合B.过渡配合C. 过盈配合2．公差带的大小由（）确定。
A．实际偏差 B. 基本偏差 C. 标准公差3．下列孔与基准轴配合，组成间隙配合的孔是（）。
A．孔两个极限尺寸都大于基本尺寸B．孔两个极限尺寸都小于基本尺寸C．孔最大极限尺寸大于基本尺寸，最小极限尺寸小于基本尺寸4．基本偏差是（）。
A．上偏差B.下偏差C. 上偏差和下偏差D.上偏差或下偏差5．设计时给定的尺寸称为（）。
A. 实际尺寸B. 极限尺寸C. 基本尺寸7．最小极限尺寸减去其基本尺寸所得的代数差叫（）。
A．实际偏差 B. 上偏差 C. 下偏差8．配合尺寸ф63H7中的数值7表示（）。
A.孔公差范围的位置在零线处B.轴的公差等级C.孔的公差等级D.偏差值总和9. 孔的下偏差大于轴的上偏差的配合，应是（）配合。
A.过盈 B.过渡 C.间隙10. 孔的最小极限尺寸与轴的最大极限尺寸之代数差为负值，叫（）。
公差复习题一
复习题及参考答案一、判断题〔正确的打√，错误的打X〕1．公差可以说是允许零件尺寸的最大偏差。
（）2．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。
（）3．图样标注φ200 -0.021mm的轴，加工得愈靠近基本尺寸就愈精确。
（）4．孔的基本偏差即下偏差，轴的基本偏差即上偏差。
（）5．未注公差尺寸即对该尺寸无公差要求。
（）6．基本偏差决定公差带的位置。
（）7．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。
（）8．某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。
（）9．某实际要素存在形状误差，则一定存在位置误差。
（）10．图样标注中Φ20+0.021 0mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确定。
（）11．圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。
（）12．若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。
（）13．端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。
（）14．端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。
（）15．最小条件是指被测要素对基准要素的最大变动量为最小。
（）16．确定表面粗糙度时，通常可在三项高度特性方面的参数中选取。
（）17．评定表面轮廓粗糙度所必需的一段长度称取样长度，它可以包含几个评定长度。
（）18．Rz参数由于测量点不多，因此在反映微观几何形状高度方面的特性不如Ra参数充分。
（）19．Ry参数对某些表面上不允许出现较深的加工痕迹和小零件的表面质量有实用意义。
（）20．选择表面粗糙度评定参数值应尽量小好。
（）21．零件的尺寸精度越高，通常表面粗糙度参数值相应取得越小。
（）22．零件的表面粗糙度值越小，则零件的尺寸精度应越高。
（）23．要求配合精度高的零件，其表面粗糙度数值应大。
例题1公差计算题
例题1.5 公称尺寸为φ40mm的某孔、轴配合,由计算法设计确定配合的间隙应在+0.022mm～+0.066mm之间,试选用合适的孔、轴公差等级和配合种类.
⑴选择公差等级
由Tf =｜Xmax－Xmin｜=Th＋TS
得：Th＋TS=｜66－22｜= 44（μm）
查表1.4知：IT7=25μm,IT6=16μm,按工艺等价原则,取孔为IT7级,轴为IT6级,则：Th＋TS=25＋16= 41 (μm)
接近44μm,符合设计要求.
⑵选择基准制
由于没有其他条件限制,故优先选用基孔制,则孔的公差带代号为：φ40H7(+)
⑶选择配合种类,即选择轴的基本偏差代号
因为是间隙配合,故轴的基本偏差应在a～h之间,且其基本偏差为上偏（es）.
由Xmin= EI－es
得：es =EI－Xmin=0－22=－22(μm)
查表1.5选取轴的基本偏差代号为f
(es=－25μm)能保证Xmin的要求,故轴的公差带代号为：φ40f6()
.
⑷验算：所选配合为φ40H7/f6,其：
Xmax=ES－ei =25－(－41)=＋66μm
Xmin=EI－es =0－(－25)=＋25μm
均在＋0.022mm～＋0.066mm之间,故所选符合要求.。
公差试卷1(答案)
安徽农业大学200 ―200 学年第 学期 《公差与技术测量》试卷(1） 考试形式： 闭卷 适用专业：一、单项选择题:从每小题的备选答案中，选出一个正确答案，并将正确答案的号码写在题后的括号内(共15小题,每小题1分，共15分） 1. 用立式光学比较仪测量φ25h7轴的方法属于（ b ）。
a.绝对测量 b 。
相对测量 c.综合测量 d 。
主动测量 2。
下列配合中（ c ）的配合最紧. a 。
φ50H7/g6 b.φ50Js7/h6 c. φ50H7/s6 d 。
φ50H7/h6 3. 在取样长度内测得一表面实际轮廓上的最大轮廓峰值为8um ，最大轮廓谷深的值为2um ，则该表面粗糙度参数Rz 值为（ d )。
a.8um b 。
6um c.2um d 。
10um 4. 用以检验工作量规的量规叫做（ c ）。
a 。
验收量规 b.位置量规 c 。
校对量规 d 。
综合量规 5。
φ20f6、φ20f7和φ20f8三个公差带的（ b ）. a.上偏差相同且下偏差相同 b.上偏差相同且下偏差不相同 c 。
上偏差不相同且下偏差相同 d.上、下偏差各不相同 6. 形位公差带的形状决定于（ d )。
a.公差项目 b 。
形位公差标注形式 c 。
被测要素的理想形状 d.被测要素的理想形状、公差项目和标注形式 7. 在图样上标注形位公差，当公差值前面加φ时，则被测要素的公差带形状应为（ d ）。
a 。
两同心圆 b 。
两平行平面 c 。
两同轴圆柱 d 。
圆形、圆柱形 8. 如某轴一横截面实际轮廓由直径分别为φ20.05mm 与φ20。
03mm 的两个同心圆包容而成的最小包容区域；则该轮廓的圆度误差值为（a ）。
a.0.02mm b.0。
01mm c 。
0.015mm d.0。
005mm 9. 与φ50G7公差带的大小相同的尺寸公差带是( b ）。
a 。
φ50g6 b 。
φ50h7 c.φ40f8 d 。
公差习题1
第一章绪论一、填空题（1）零部件具有互换性必须满足三个条件，即装配前不经选择，装配时不需要修配调整，装配后满足使用要求。
（2）在生产中采用的分组装配法，是在设计阶段就确定了的，它属于不完全互换。
（3）为了控制加工误差，在设计时需要规定公差，在制造时需要进行检测。
1.（4）保证互换性生产的基础是标准化。
（5）R5 系列中10～100 的优先数是10、 16 、 25 、 40 、63、100。
（6）优先数系R10 系列中在1～10 的进段中包含 11 个优先数。
它们分别为1.00，1.25，1.60，2.00，2.50，3.15，4.00，5.00，6.30， 8 ，10.00二、判断题（1）对大批量生产的同规格零件要求有互换性，单件生产则不必遵循互换性原则。
（ N ）（2）遵循互换性原则将使设计工作简化，生产效率提高，制造成本降低，使用维修方便。
（ Y ）（3）标准化是通过制定、发布和实施标准，并达到统一的过程，因而标准是标准化活动的核心。
（ Y ）三、简答题1、互换性的意义及作用?2、什么是标准、标准化？按标准颁发的级别分，我国有哪几种？3、完全互换和不完全互换有什么区别？各应用于什么场合？第二章极限与配合一、填空1.ф25H7/s6与ф25S7/h6配合性质相同，ф25H8/u7与ф25U8/h7配合性质不同。
2.公差带的大小由公差数值的大小确定，公差带的位置由极限偏差确定。
3.为满足同一使用要求，大批生产时采用的孔、轴配合，应比单件生产时配合紧些。
4.图样上标注的的孔尺寸为φ80Js8,已知IT8=63μm，则基本偏差为0.0315mm ，最大实体尺寸为φ80.0315mm , 最小实体尺寸为φ79.9685mm .5.ф50M6/h5的配合中，已知最大间隙为+7μm,最大过盈为-20μm,轴的下偏差为-11μm，则孔的公差为 16μm ，配合公差为 27μm 。
6.已知基本尺寸ф50mm的轴的最小极限尺寸为ф49.98mm公差为0.011mm，则它的上偏差为 -0.009 ,下偏差为 -0.02 .7.已知某基准孔的公差为0.013mm, 则它的下偏差为 0 ,上偏差为0.0013 。
公差与配合综合练习答案
《公差与配合》综合复习题（答案）一、选择题1) 下列有关公差等级的论述中，正确的有（B ）。
A ．公差等级高，则公差带宽。
B ．在满足使用要求的前提下，应尽量选用低的公差等级。
C ．孔、轴相配合，均为同级配合。
D ．标准规定，标准公差分为18级。
2) φ20f6、φ20f7和φ20f8的相同偏差是（B ）。
A 下偏差B 上偏差C 实际偏差D 公差3) 保证互换性生产的基础是（C ）。
A ．通用化；B.系列化；C.标准化；D.优化4) 下列配合中，（B ）属于过盈配合。
A.6750m H φ B.6750h S φ C.6750js H φ D.7850h G φ 5) 基本偏差代号为a~h 的轴与基准孔形成（A ）配合。
A.间隙；B.过渡；C.过盈.;D.不能确定6) 对于尺寸公差带，代号为A~G 的基本偏差为（C ）。
A.上偏差,正值；B.上偏差,负值；C.下偏差,正值；D.下偏差,负值7) 下列孔轴配合中选用适当的有（A ）。
A ．H8／u8B ．G6／h7C ．H5／a5D ．H5／u58) 下列配合代号标注不正确的有（C ）。
A ．φ60H7/r 6B ．φ60H8／k7C ．φ60h7／D8D ．φ60H9／f99) 下列配合零件应选用基孔制的有（C ）．A ．滚动轴承外圈与外壳孔。
B ．同一根轴上与几个零件孔配合，且有不同的配合性质。
C ．滚动轴承内圈与轴。
D ．轴为冷拉钢材，不需再加工。
10) 圆柱度公差可以控制（A ）。
A ．素线直线度。
B ．径向全跳动。
C ．同轴度。
D ．轴线对端面的垂直度。
11) 形位公差带形状不是距离为公差值t 的两平行平面内区域的有（B ）。
A ．平面度。
B ．任意方向的线的直线度。
C ．给定一个方向的线的倾斜度。
D ．面对面的平行度。
12) 形位公差带形状是半径差为公差值t 的两圆柱面之间的区域是（B ）。
A ．同轴度。
B ．径向全跳动。
C ．任意方向直线度。
《公差配合与技术测量》01+项目一 极限与配合+练习题及答案要点
项目一极限与配合练习题及答案要点一、填空题1.机械产品中，从同一规格的一批零件（或部件）中任取一件，不经修配就能直接装配到机器或部件上，并能保证使用要求，零件的这种性质称为互换性。
2.查国家标准中轴和孔的极限偏差数值表，直接可以查出轴和孔的两个极限偏差数值。
3.由图样规范确定的理想的形状要素的尺寸，即设计给定的尺寸叫公称尺寸。
4. 尺寸公差是允许尺寸的变动量。
公差的数值等于最大极限尺寸与最小极限尺寸之差的绝对值。
5.在公差带中，表示公称尺寸的一条直线称为零线。
6. 公称尺寸相同的相互结合的孔和轴公差带之间的关系称为配合。
7.外圆φ45+0.02，公称直径是φ45 ，最大极限尺寸是φ45.02 mm,最小极-0.03限尺寸是φ44.97 mm,上偏差是 +0.02 mm，下偏差是 -0.03 mm，公差是 0.05 mm。
8. 在公差带图中，由代表上极限偏差和下极限偏差或最大极限尺寸和最小极限尺寸的两条直线所限定的区域称为公差带。
9.在公称尺寸后面，既注出公差带代号，又注出极限偏差数值（偏差数值加括号）的复合标注形式，这种形式用于生产批量不定的零件图上。
10.过渡配合，孔的公差带与轴的公差带相互交叠。
11.过盈配合时，孔的公差带在轴的公差带的下方，孔的实际尺寸总是比轴的实际尺寸小或者相等。
12.为了满足不同的配合要求，国家标准规定，公差带由公差大小和基本偏差组成的。
13.公差带的大小由标准公差（IT）确定，公差带的位置由基本偏差确定。
14.国家标准列出的用以确定公差带大小的任一公差称为标准公差。
15.在公称尺寸后面注出极限偏差值，这种形式用于单件或小批量生产的产品零件图上，应用较为广泛。
16. 基本偏差是指用来确定公差带相对于零线位置的上极限偏差或下极限偏差，一般是指靠近零线的那个偏差。
17.当公差带在零线上方时，基本偏差为下极限偏差；当公差带在零线下方时，基本偏差为上极限偏差。
18. 基本偏差的代号用拉丁字母表示，国家标准对孔和轴各规定了 28 个基本偏差。
公差配合与测量技术习题1
《公差配合与测量技术》习题1一、单项选择题1.下列描述错误的是（）。
A.基本公差决定公差带的大小B.基本偏差决定公差带的位置C.孔、轴的配合精度与配合类型有关D.孔、轴的配合精度与轴的尺寸公差有关2.有关优先数和优先数系描述错误的是（）。
A.优先数系中的任一个数值均称为优先数B.优先数系是一种有量纲的分级数系C.在确定产品参数或系列时，应最大限度的采用优先数系D.优先数的积仍然是优先数3. 不是零件的加工误差有（）。
A.形状误差B.尺寸误差C.位置误差D.轮廓误差4. 验收极限的方式有内缩方式和不内缩方式，内缩方式的验收极限是将最大实体尺寸和最小实体尺寸分别向公差带内移动一个安全裕度A，A值一般为公差值的（）。
A.五分之一B.十分之一C.二十分之一D.五十分之一5.配合公差带跨在零线上、下两侧的配合为（）。
A.过渡配合B.过盈配合C.间隙配合D.不清楚6.下列选项中关于可逆要求描述正确的是（）。
A.可逆要求可以单独使用B.当叠用于最大实体要求时，实际尺寸可补偿形位公差，但不可超出最大实体尺寸C.当叠用于最大实体要求时，允许实际尺寸有条件地超出最大实体尺寸D.当叠用于最小实体要求时，保证最壁厚的最大值不超过指定尺寸7.（）属于过盈配合。
A.H7/e6B.F6/h6C.H6/n5D.H6/js58.（）属于过盈配合。
A.ES=esB.ES=eiC.EI=esD.EI=ei9.下列关于优先数和优先数系描述错误的是（）。
A.优先数系中的任一个数值均称为优先数B.优先数系是一种有量纲的分级数系C.在确定产品参数或系列时，应最大限度的采用优先数系D.优先数的积仍然是优先数E.优先数系的采用有利于减轻设计计算的工作量二、多项选择题1.圆锥公差项目中的面轮廓度公差，综合控制了（）。
A.素线的直线度误差B.正截面的圆度误差C.圆锥角偏差D.圆锥角误差2.关于分组装配法描述正确的是（）。
A.在同样满足使用要求的前提下，分组装配法使得加工更加容易和经济B.分组装配法，必要的环节之一是需要将全部零件进行精密测量，并编号、分组C.分组装配法，如果没有精密测量作保障，无法实现D.分组数与公差扩大的倍数相等3.下列内容表述错误的是（）。
齿轮的公差与配合1
允许值》
GB/Z 18620.1～4—2002《圆柱齿轮检验实施规范》
给出了齿轮评定项目的允许值及规定了检测齿轮精
度的实施规范。
二、齿轮的评定指标及其测量
1.影响传递运动准确性的误差及测量 影响传递运动准确性的误差主要是几何偏心和运动偏 心造成的长周期误差
产生齿轮加工误差的原因很多，其主要来源于齿轮加
工系统中的机床、刀具、夹具和齿坯的加工误差及安装、
调整误差。
按误差产生的方向
切向误差 径向误差 轴向误差
按误差在齿轮一转中出现的次数
长周期误差
短周期误差
一、概述
2. 齿轮加工误差的主要来源及其特性 几何偏心 齿坯定位孔与机床心 轴之间的间隙等原因，会 造成齿坯孔基准轴线与机
床工作台回转轴线不重合，
产生几何偏心，引起了齿
轮径向误差。
一、概述
2. 齿轮加工误差的主要来源及其特性 运动偏心 滚齿加工时机床分度 蜗轮与工作台中心线有安 装偏心时，就会使齿轮在 加工过程中出现蜗轮蜗杆
中心距周期性的变化，产
生运动偏心，引起了齿轮 几何偏心和运动偏心产生的误差在齿轮一转中只出现 切向误差。 一次，属于长周期误差，其主要影响齿轮传递运动的准确 性。
一、概述
2. 齿轮加工误差的主要来源及其特性 滚刀误差 制造误差
安装误差
滚刀安装误差破坏了 滚刀和齿坯之间的相对运
动关系，从而使被加工齿
轮产生基圆误差，导致基 节偏差和齿廓偏差。 由于滚刀的转速比齿坯的转速高得多，滚刀误差在齿 轮一转中重复出现，所以是短周期误差，主要影响齿轮传 动的平稳性和载荷分布的均匀性。
二、齿轮的评定指标及其测量
公差与测量复习题1
2
1、已知Φ 100m7的上偏差es为+0.048mm，下偏差ei为+0.013mm，Φ 100的IT6 3 级公差值为0.022mm,那么Φ 100m6的上偏差es为 +0.035mm ，下偏差ei为 +0.013mm 。 2、公称尺寸为Φ 70mm的基孔制孔、轴配合，已知配合最小间隙为0.03mm，则 轴的上偏差es为 -0.03mm 。 3、Φ 30JS8的孔，已知IT8=0.033mm，则其ES= +0.016 mm，EI= 0.016 mm。 4、在公差带示意图上，孔、轴的ES≤ei的配合属于 过盈 配合，EI≥es 的配合属于 间隙 配合。 5、Φ 50js10的轴，已知IT10=0.1mm，则其es= +0.05 mm，ei= 0.05 mm。 6、公差等级的选用原则是满足使用要求的前提下，尽量选用 较低 的公差 等级。 7、GB/T1800.2将线性尺寸的标准公差等级分为20级，其中最高级为 IT01 级。 8、选择基准制时，应优先选用 基孔制 ,原因是加工孔比加工轴要困难， 所用刀具、量具尺寸规格多，成本大。
12、孔轴配合φ 25H7/g6，已知轴的基本偏差为es =-7µm， 15 将该配合转换成同名的基轴制配合后求出孔轴极限偏差，并画 出配合公差带图。（φ25查表：IT6 = 13 μm；IT7 = 21 μm） 解： 转换ф 25H7/g6为ф 25G7/h6; 对ф 25 G7/h6： G7的基本偏差可有g6的基本偏差得到EI = -es = +7μ m， ES = EI + IT7 = 7 + 21 = +28 μ m h6的基本偏差es = 0，ei = es - IT6 =0 –13 = -13μ m 公差带如图所示。
公差配合练习答案
6、IT6:表示（标准公差6级）或（6级标准公差）。
7、基本偏差是国家表列的，用以确定公差带（相对于零线位置）的（上）偏差或（下）偏差，一般为靠近（零线）的那个偏差。
8、基孔制 --------基孔制中的孔称为（基准）孔，用（H）表示，基准孔以（下）偏差为基本偏差，且数值为（零）。
其公差带位置在零线（上）侧。
9、过渡配合有（Js-N(js-n) ）四种基本偏差。
过盈配合共有P-ZC（p-zc）13种基本偏差。
二、选择题：1、基本尺寸是（B）。
A 测量时得到的B 设计时给定的C 计算得到的D 实际尺寸2 、Φ50H7/f6的配合性质为（B）。
A 过渡配合B间隙配合 C 过盈配合3、最大极限尺寸（D）基本尺寸A 大于B小于C等于 D 大于、小于或等于4、表面粗糙度常用的评定参数是（B）。
A、SmB、RaC、tpD、S三、判断题1、公差一般为正，在个别情况下也可以为负或零。
（×）2、不经选择与修配，就能互相替换装配的零件，就是具有互换性的零件。
（×）3、零件的表面粗糙度要求越小，越难加工。
（√ ）4、配合公差的大小等于公差带的大小。
（√ ）5、基孔制用小写字母表示，h7/r6 。
（×）四、已知轴的基本尺寸为Φ50，公差等级为8级，基本偏差代号为f，由轴的极限偏差表查得：上偏差值为：-0.025mm，下偏差值为-0.050mm。
请写出公差带代号及轴的尺寸的三种表达式，画出公差带示意图。
1）Φ50f7 （大批量）2) Φ50-0.025 （小批量）-0.050-0.0253)Φ50f7( -0.050 ) (批量不定)五、已知孔的基本尺寸为Φ40，公差等级为7级，基本偏差代号为H，由孔的极限偏差表查得：上偏差值为：+0.03mm，下偏差值为0。
请写出公差带代号及孔的尺寸的三种表达式，并画出公差带示意图。
答：1）Φ40H7 （大批量）2) Φ400+0.03 （小批量）3）Φ40H7( 0+0.03) (批量不定)六、请问孔Φ30（±0.03）及轴Φ30（±0.025）是什么配合，为什么？答：过度配合因为：孔的最大极限尺寸-轴的最小极限尺寸＞0孔的最小极限尺寸-轴的最大极限尺寸＜0七、请问孔Φ25H（0+0.003）及轴Φ25 0-0.008是什么配合？答：间隙配合孔的最大极限尺寸-轴的最小极限尺寸＞0孔的最小极限尺寸-轴的最大极限尺寸=0八、已知三对孔轴的尺寸如下：1）孔Φ30 MM（上0.021 下0）和轴Φ30 MM（上-0.02下-0.033）2）孔Φ30 MM（上0.021下0）和轴Φ30 MM（上0.015 下-0.002）3）孔Φ30 MM （上0.021下0）和轴Φ30 MM（上0.035下0.022）1）分别写出基本尺寸上偏差下偏差计算公差值画出公差带示意图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
试卷二
一、选择题（共30分每题2分）
1．滚动轴承内圈与φ50k6轴颈形成的配合与φ50H7/k6配合的种类为______________。
A前者为过盈配合,后者为过渡配合 B两者都为过渡配合
C前者为过渡配合,后者为过盈配合 D 两者都为过盈配合
2．φ50F8、φ50G8、φ50H8三孔的______________都是相同的.
A 上偏差
B 下偏差
C实际偏差 D标准公差
3．用立式光学投影仪测量F25m5轴的方法属于______________法。
A 绝对测量 B相对测量
C综合测量 D非接触测量
4．位置度框格φ0.1 C B A 表示所采用的三基面体系中，第一、二、三基准分别为______________。
（A） A、B、C （B） C、B、A
(C) B、C、A （D） C、A、B
5．径向圆跳动的公差带形式与______________的公差带形式一样。
A 圆度 B圆柱度
C直线度 D平面度
6．国家标准将尺寸≤500mm的孔、轴的标准公差等级规定为______________个等级。
A 18
B 16
C 20
D 14
7．根据CA6140车床溜板箱与机床导轨配合的使用要求，可以根据类比法，选用_____间隙配合代号最合适。
A H7/h6
B H7/g6
C H7/f6
D H7/k6
8．与滚动轴承内圈相配的表面，根据其配合要求，应标注的公差原则是：__________；
A 独立原则
B 最大实体要求
C 包容要求
D 最小实体要求
9．平键联结中，为保证使用要求，应规定轴槽对轴的基准轴线及轮毂槽对孔的基准轴线的______________公差要求。
A平行度 B垂直度
C位置度 D对称度
10．对测量数据进行处理时，正常情况下，应将______________予以剔除。
A 粗大误差 B随机误差
C 系统误差 D三种误差
11．一齿轮标注为7-6-6 GM GB10095-88，其中G是______________的代号。
A 齿厚基本偏差
B 齿厚上偏差
C 齿厚下偏差 D齿厚实际偏差
12．某孔尺寸为φ100( )mm，则该孔的最大实体尺寸为 mm。
A φ100
B φ100.006
C φ100.023
D φ99.953
13下列四组基本尺寸都为φ50mm的孔或轴的两个公差带代号中，基本偏差数值不相同的两个公差带代号的一组为。
A d7与d6
B H7与H8
C U7与U8
D M10与M11
14．在车床上加工零件，要求该零件某表面的微观不平度十点高度的上限值为1.6mm，采用表面粗糙度标注代号是。
A B
C D
15．当对同一被测要素提出多项形位公差要求时，其形状公差值t1与位置公差值t2之间的关系为：
A t1＞ t2
B t1≥ t2
C t1＜ t2
D t1≤ t2
二、简答题（共25分）
1．某一螺纹标注为M10×1- 6g -L，试说明标注中各项的含义是什么？（5分）
答： M10×1- 6g -L
2．下面为某轴承装配结构示例图，该轴承为0级精度等级轴承，与内圈相配的轴颈处的公差带代号已选择为：φ45j6和φ40j6；轴承盖与箱体孔的配合代号已确定为：φ80J7/f10，试分析与滚动轴承相配处的配合公差代号，说明选择的理由并标注在图样上。
（5分）
3.下图为活塞1、连杆衬套2与销轴4构成的配合，试根据其配合使用要求，选择2、3、6处合适的配合公差代号；并说明选择的理由；（5分）
4．试根据下图所示图样标注，分别填写下表的各项内容。
（10分）
三、计算题（共15分）
1．已知基孔制配合F50H7/n6，试查表确定：(共8分)
1）画出孔、轴公差带图；（2分）
2）计算极限间隙或过盈、配合公差；（3分）
3）计算确定同名配合且配合性质相同的基轴制配合φ50N7/h6的孔和轴的极限偏差数值。
（3分）
2. 某一尺寸进行了10次等精度测量，各次的测得值按测量顺序记录如下（单位为mm），30．012; 30．010；30．013；30．012；30．014；30．011；30．013；30．012；30．011；30．012，求单次测量的标准偏差和极限误差。
四、综合题（共30分）
1．试将下列技术要求标注在图样上（12分）
1）齿轮顶圆相对于两个F30k6公共轴线的径向圆跳动公差为0.018 mm；
2）两F30k6圆柱面采用包容要求；
3）端面1和端面2对两个F30k6圆柱面公共轴线的端面圆跳动公差为0.022 mm；
4）F20j6轴段上键槽对其轴线的对称度公差为0.020 mm；
5）键槽侧面，端面1、2，齿顶圆柱面的表面粗糙度Ra上限值均为3.2mm
6）齿轮齿面的粗糙度Rz的最大值为20mm。
2.图2为钻某箱体孔所用的钻模盖板夹具，1为钻模板，2为钻头，3为钻模盖板定心导套，用来确定钻模板相对于箱体的正确位置；4为钻套，用来导引刀具钻孔；5为被加工对象箱体；试根据各零件的配合使用要求，分析确定：（共18分）
1）①、②、③、④处的各配合类型并查表确定其合适的配合代号；（12分）
2）对钻模盖板定心导套3应提出怎样的形位公差要求？分析所应遵循的公差原则；（6分）
试卷二答案。
