拱形骨架护坡施工方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN路基拱形骨架护坡施工方案一、工程概况1、我工区承担的K0+660~K0+820右侧路基边坡设计采用拱形骨架护坡。
截水骨架、基础、踏步均采用浆砌片石就地砌筑，拱形截水骨架的主骨架应做成槽型，分流排除地表水。
2、拱形骨架由主骨架和支骨架组成，主骨架与边坡水平线垂直，间距4m；支骨架呈弧形，垂直线路方向的间距为4m。
主骨架厚，支骨架厚。
3、在两侧范围内，应用浆砌片石镶边加固；截水骨架内采用喷播植草，草籽混播比例：狗牙根：白芽：白三叶：黄蒂菊：桎木：云实=3:2:2:1:1:1。
4、每40m左右设置沉降缝一道，缝内填塞深度不小于的沥青麻筋。
5、砌筑骨架前应按设计要求在每条骨架的起讫点挂线放样，然后开挖骨架沟槽，沟槽尺寸根据骨架尺寸而定。
6、如遇道路周边用地同时开发成此交叉口处另一规划道路近期内将实施时，可取消拱形骨架护坡。
二、材料准备1、材料骨架防护的混凝土和浆砌片石材料主要是砂石、外加剂、水泥、砂、片石。
材料进场前需各种原材料的品质进行试验，合格后方可进场，在材料进场后还要对混凝土的原材料进行抽检，其各项指标均要符合设计的要求。
2、施工设备小型运输设备、混凝土拌合机。
3、施工场地对路堤边坡清理完毕后，将场地清理平整，合理解决原材料的堆放、电力、水源的问题。
三、浆砌片石施工工艺1、施工工艺片石砌筑采用挤浆法分层、分层砌筑：分段位置设在层降缝或伸缩缝处，两相邻段的砌筑高差不大于120mm，分层水平砌缝大致水平。
各砌块的切缝相互错开，切缝饱满。
各砌层先砌外圈定位砌块，并与里层砌块连成一体。
定位砌块选用表面较平整且尺寸较大的石料，定位砌缝满铺砂浆，不得镶嵌小石块。
定位砌块砌完后，先在圈内底部铺一层砂浆，其厚度使石料在挤压安砌时能紧密连接，且砌缝砂浆密实、饱满。
砌筑腹石时，石料间的切缝互相交错、咬搭，砂浆密实。
石料不得无砂浆直接接触，也不得干填石料后铺灌砂浆；石料大小搭配，较大的石料以大面为底，较宽的砌缝可用小石块挤塞，挤浆时用小锤敲打石料，将砌缝挤紧，不得留有孔隙。
拱形骨架护坡施工技术交底
（3）施工机械设备应有专人负责保养、维修和看管，确保安全生产。
（4）施工现场各种机械操作手、电工必须持证上岗，同时加强对司机、电工的教育。
（5）现场操作人员必须按规定佩戴防护用具。
6、环保要求
施工现场100%湿法作业，施工作业面移动式雾炮车按照施工面积每100平方米或30米配备1台,确保作业时正常使用且保证雾炮车连续喷淋到作业区域。场地清理完成后，及时覆盖防尘网。
4.配备临时用电、混凝土振捣、养生设备。
三、施工工序
1.施工工艺流程
测量放样→基槽开挖→基底检查→模板安装→混凝土浇筑→混凝土养生→踏步及伸缩缝施工
测量放样
根据设计边坡与线路中心线的相对位置，由测量人员放出边坡坡顶、坡脚线，平台位置线，水沟位置线，附近设立临时水准点,挂线并进行边坡平整，根据设计形式放出骨架起终点侧边，镶边线，护脚线，骨架线，并撒白灰线标示。拱形骨架拱圈由上往下布设，由下向上砌筑，间距不足时调整拱间间距，增加设拱一道。
3.基槽开挖
基槽采用机械配合人工开挖，开挖时从上到下进行开挖，并修筑方便施工人员上下的台阶。基槽开挖沿线路方向不能太长，能保证两个伸缩缝混凝土循环施工即可，在基槽开挖清理后应立即进行模板支设，避免基槽暴露时间太长，遭受雨水冲刷。基槽挂线开挖，以确保基槽尺寸符合设计要求。
4.基底检查
基槽开挖完成后，及时通知现场技术员验槽，自检合格后报监理工程师现场验收，验收合格后，方可进行下道工序施工。
5.模板安装
骨架模板采用定型钢模拼装，镶边及踏步模板采用竹胶板拼装，模板安装是采用双面胶带纸塞缝，确保接缝良好不漏浆。模板支设完成后挂线进行精调，并对模板进行加固确保尺寸符合设计要求。经现场技术员复核无误后报监理工程师现场验收，验收合格后，方可进行下道工序施工。
拱形骨架护坡施工方法(附施工祥图)

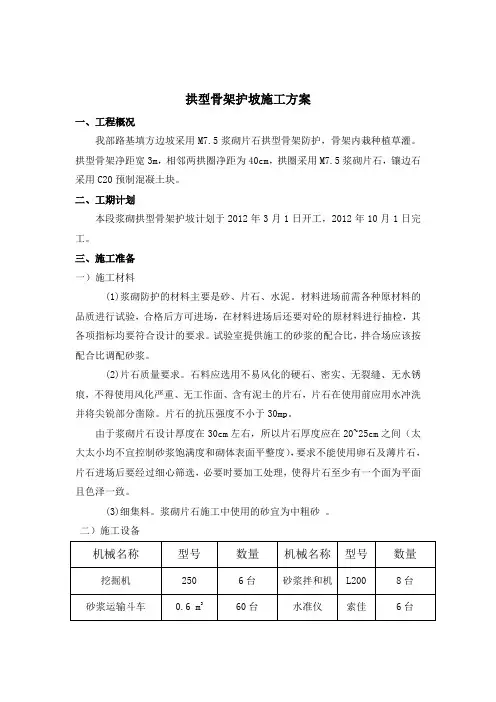

拱型骨架护坡施工方案一、工程概况我部路基填方边坡采用M7.5浆砌片石拱型骨架防护，骨架内栽种植草灌。
拱型骨架净距宽3m，相邻两拱圈净距为40cm，拱圈采用M7.5浆砌片石，镶边石采用C20预制混凝土块。
二、工期计划本段浆砌拱型骨架护坡计划于2012年3月1日开工，2012年10月1日完工。
三、施工准备一）施工材料(1)浆砌防护的材料主要是砂、片石、水泥。
材料进场前需各种原材料的品质进行试验，合格后方可进场，在材料进场后还要对砼的原材料进行抽检，其各项指标均要符合设计的要求。
试验室提供施工的砂浆的配合比，拌合场应该按配合比调配砂浆。
(2)片石质量要求。
石料应选用不易风化的硬石、密实、无裂缝、无水锈痕，不得使用风化严重、无工作面、含有泥土的片石，片石在使用前应用水冲洗并将尖锐部分凿除。
片石的抗压强度不小于30mp。
由于浆砌片石设计厚度在30cm左右，所以片石厚度应在20~25cm之间（太大太小均不宜控制砂浆饱满度和砌体表面平整度），要求不能使用卵石及薄片石，片石进场后要经过细心筛选，必要时要加工处理，使得片石至少有一个面为平面且色泽一致。
(3)细集料。
浆砌片石施工中使用的砂宜为中粗砂。
二）施工设备三）施工场地对边坡清理完毕后，将场地清理平整，合理解决原材料与C20预制块的堆放、电力、水源的问题。
四、施工工艺流程浆砌拱型骨架护坡采用挖槽法施工，施工工艺如下：浆砌拱型骨架护坡施工工艺流程图1、坡面修整按照边坡坡度、基础高程等数据设固定的样板挂线，清刷表面松散土层及浮土，填补坑凹并拍实使坡面平整，土基的压实度应与同层路基土压实度相同，以免下沉而使砌体产生裂缝，影响砌体的整体稳定性。
坡面整修经验收合格后，方可进行下道工序施工。
2、测量放线按设计图纸对拱型骨架轮廓进行放样，并钢尺对基槽开挖位置准确定位。
对于弧形部分应定出圆心位置然后撒线画出弧线。
3、基槽开挖拱型骨架基槽采用人工开挖的方法，基槽开挖时应注意几何尺寸位置的准确，开槽深度为垂直坡面以下30公分。
浆砌片石拱形骨架植草护坡施工工法(2)
浆砌片石拱形骨架植草护坡施工工法浆砌片石拱形骨架植草护坡施工工法一、前言浆砌片石拱形骨架植草护坡施工工法是一种结合了砌石、拱形骨架和植草技术的坡面保护工法。
该工法能够有效防止坡面土壤的侧缘侵蚀、滑坡等问题，同时也能为坡面提供良好的绿化效果。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点 1. 结构稳定：通过砌石和拱形骨架的结合，形成了坚固的护坡结构，能够有效抵抗土壤的侵蚀和滑坡等问题。
2. 绿化效果显著：通过植草技术，将坡面覆盖植被，提高了施工工地的环境和美观性。
3. 施工方便快捷：采用简单的施工工艺，能够加快施工进度，并且减少了施工难度和工期。
4. 维护成本低：该工法具有良好的耐久性，能够减少维护和修复的次数，降低了维护成本。
三、适应范围该工法适用于边坡、河道、高速公路等需要保护和绿化的场所。
尤其对于坡面较陡峭、土壤松散、易发生滑坡和侵蚀的地区，该工法具有良好的适应性。
四、工艺原理浆砌片石拱形骨架植草护坡施工工法的原理是利用砌石和拱形骨架的结构，形成坚固的护坡体系。
首先，在坡面根据设计方案开挖出坑槽，并按照一定的倾斜角度进行处理。
然后，在开挖的坑槽中铺设钢筋网，并根据设计要求进行加固，在钢筋网上搭建拱形骨架，并与地面进行固定。
接着，通过浆砌的方式将石块或石条进行砌筑，形成坚固的砌石结构。
最后，在砌筑的石块间填充土壤，并进行植被绿化，达到护坡和绿化的效果。
五、施工工艺1. 布置场地：清理施工场地，划定工作区域，并进行临时设施的建设。
2. 坑槽开挖：按照设计要求在坡面开挖坑槽，并进行倾斜处理。
3. 钢筋网铺设：在坑槽中铺设钢筋网，并进行加固。
4. 搭建拱形骨架：根据设计要求，在钢筋网上搭建拱形骨架，并与地面进行固定。
5. 浆砌石块：采用浆砌石块的方式对拱形骨架进行砌筑，形成坚固的砌石结构。
6. 填充土壤：在砌筑的石块间填充土壤，并进行均匀压实。
路基边坡拱形骨架施工工艺总结
路基边坡防护拱形骨架施工工艺总结1.前言随着我国科学技术的快速发展，施工技术和施工方法的革新日新月异。
目前国内铁路路基边坡拱形骨架开槽施工主要采用履带式挖掘机开挖与人工开挖方式，混凝土养护主要采用人工洒水养护，采用目前普遍的施工方式存在施工进度缓慢、施工工效差等缺点，寻找一种有效快捷的施工方法尤为必要。
XX依托本工程，开展科技创新，路基边坡拱形骨架开槽引进专业开槽机，边坡拱形骨架模板设计专用带盖模板，混凝土养护设计自动喷淋养护系统，通过本工程中实施，本施工工艺能够保证路基边坡防护施工主体结构内实外美，满足“XX工程智能XX”的要求。
2.目的针对目前路基边坡拱形骨架开槽施工进度缓慢、施工工效差等缺点，同时路基边坡防护拱形骨架在以往施工过程中，常常在施工过程中因重视程度不够，检查手段不严谨，造成骨架尺寸、边坡坡率、混凝土外观、混凝土养护、绿化等效果很差，达不到标准化施工，XX工程的要求。
新建XX铁路XX-1标项目经理部经过大量实际施工经验积累总结，针对拱形骨架开槽机这种新型设备深入分析探讨，从各个环节、各个工序进行严把控，制作各个工序检测工装，设计拱形骨架带盖模板与混凝土自动喷淋养护系统，实现全过程工装控制，并通过在新建XX铁路XX-1标段12#路基边坡工程中的实际运用，对路基边坡拱形骨架机械法开挖成槽施工工艺进行总结，展现科技进步带来传统施工工艺革新和解决以往施工工艺存在的缺陷，实现“XX工程、智能XX”这一共同目标。
3.施工工艺3.1开槽机机械配置拱形骨架开槽机由铣挖头和挖机组装而成。
其中铣挖头采用岩威齿轮箱传动G5铣挖头，性能表如下：挖机吨位（吨）液压功率（KW）重量（Kg）最大压力（bar）滚筒速度（rpm@l/min）凿头速度（m/s@l/m）铣挖机扭矩（Nm@bar）凿头扭矩（kN@bar）3-12 22 181 400 50@40 0.89@40 4429@350 26@350 铣挖头尺寸参数如下表：凿头数量（No.）凿头夹具尺寸（mm）滚筒直径（mm）滚筒宽度（mm）滚筒间距（mm）挖斗长（mm）转接板尺寸（mm）32 19 340 405 82 618 318*220 3.2拱形骨架带盖模板项目部针对使用传统骨架模板对骨架尺寸定型调整费工费时，浇筑混凝土后收面工作量大，且外观质量受工人收面水平影响较大等情况，发明了一种混凝土拱形骨架带盖组合钢模板。
拱形骨架护坡施工方案

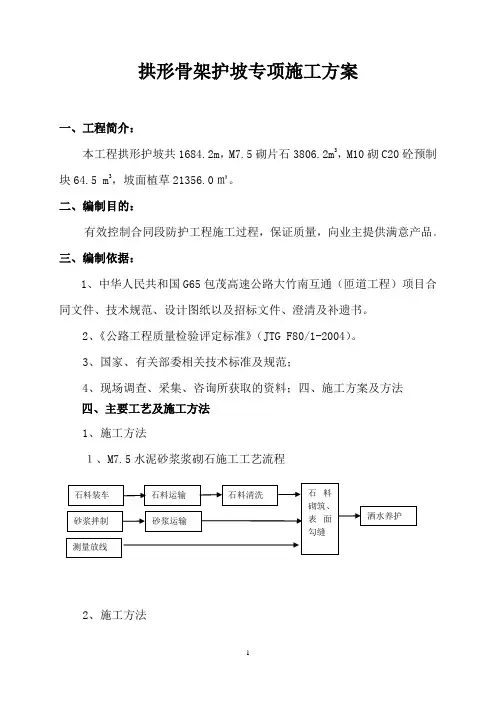

拱形骨架护坡专项施工方案一、工程简介：本工程拱形护坡共1684.2m，M7.5砌片石3806.2m3，M10砌C20砼预制块64.5 m3，坡面植草21356.0㎡。
二、编制目的：有效控制合同段防护工程施工过程，保证质量，向业主提供满意产品。
三、编制依据：1、中华人民共和国G65包茂高速公路大竹南互通（匝道工程）项目合同文件、技术规范、设计图纸以及招标文件、澄清及补遗书。
2、《公路工程质量检验评定标准》（JTG F80/1-2004）。
3、国家、有关部委相关技术标准及规范；4、现场调查、采集、咨询所获取的资料；四、施工方案及方法四、主要工艺及施工方法1、施工方法１、M7.5水泥砂浆浆砌石施工工艺流程2、施工方法⑴、砌筑先按设计要求，按图纸放出施工轴线、轮廓位置，基础开挖的形状、位置和高程，其精度均需满足设计要求。
⑵、块石用前应对表面的泥土、水锈等进行清洗；砂浆采用搅拌机按试验的砂浆配合比报告配料进行拌制。
⑶、砌筑采用分层座浆法砌筑，砌筑上层时，不得振动下层。
砌石分层错缝，浆砌时座浆挤紧，嵌缝饱满密实，不得有空洞。
砌筑时必须两面立杆挂线或样板挂线，外线应顺直整齐，逐层收坡，内线可大至顺适，砌筑过程中经常对线杆进行校正，以保证砌体各部尺寸符合图纸要求。
⑷、施工时先砌角石，再砌面石，然后填腹。
大块的石料砌筑于下层，向上渐选较小石料。
浆砌片石采用铺浆法施工，先在基础面平铺一层8～10cm厚砂浆，砌体第一层石块座浆，将大面朝下，并按竖缝摆放平整，以确保基础的稳定。
灌缝砂浆卸至仓面后，用铁锹将砂浆铲进石缝，然后采用人工辅以钢钎插捣密实。
砌筑下层石块时，同时考虑上层石块如何接砌。
挑选合适的石块使上面的石块与下层石块做到犬牙交错、搭接紧密。
⑸、第二层砌筑可随上一层错缝搭砌跟进，但连续砌筑最多不能超过4层，待砌筑强度达到2.5MPa后方可进行砌筑。
基础扩大部分作成阶梯形，上级阶梯的石块至少压砌下级阶梯的1/3，相邻阶梯石块相互错缝砌筑，灰缝宽度为20～30cm，砂浆饱满，大的空隙用石渣填塞，不得采用先摆碎石后塞砂浆或干填石渣的方法；⑹、严禁在砌体上抛掷、滚动、翻转和敲击石块。
浅谈拱形骨架护坡施工
浅谈拱形骨架护坡施工关键词：拱形骨架、砌筑、稳定、坡度、规范要求摘要：拱形骨架施工前应先对其位置、原地面线进行复测，做好场地排水设施。
核实图纸的形态尺寸和基础标高是否符合实际。
拱形骨架分段砌筑，按照设计图纸设伸缩缝或沉降缝。
拱形骨架护坡施工，护面的基础设置在稳定的地基上，如地基承载力不足，按图纸和监理工程师的要求采用适当的加固措施。
拱形骨架的坡底按所示坡度做成向内的斜坡，具体按规范要求施作。
Excerpt:--------------------------浆砌防护的材料主要是砂、片石、水泥。
材料进场前需各种原材料的品质进行试验，合格后方可进场，在材料进场后还要对砼的原材料进行抽检，其各项指标均要符合设计的要求。
试验室提供施工的砂浆的配合比。
拱形骨架护采用模架法施工，在坡面上按照放样位置安装好模架，然后按照框架挖槽。
拱形骨架按照设计坡率放样挂线施工。
1、施工前准备1.1、施工前应清理边坡。
人工对路堤边坡进行清理，坡面不得有树桩、松石、有机质或废物等。
对其位置、原地面线进行复测，做好场地排水设施。
1.2、核实图纸的形态尺寸和基础标高是否符合实际。
测量放样。
2、材料选择2.1、选用石质坚固、结构密实、色泽均匀、不易风化，无裂纹的硬质石料。
石料强度试验要符合规范规定。
石料不得带有妨碍砂浆正常粘结的泥土、油渍或其他物质。
用作镶面的片石，要选择表面平整、尺寸较大者，并加以修整。
2.2、外表面要经过整修达到规格尺寸基本一致，厚度不小于规范要求。
镶面片石选用表面平整光滑尺寸统一者，片石要求中部厚度不小于15cm，宽度和长度不得小于厚度的1.5倍。
3、基础砌筑3.1、拱形骨架的基础设置在稳定的地基上，如地基承载力不足，按图纸和监理工程师的要求采用适当的加固措施。
基础直接置于天然地基上时，砌筑基础时，如基底为土质，直接坐浆砌筑；如基底为岩石时，先将其表面清洗、湿润再坐浆砌筑。
当有渗透水时，必须及时排除，以免基础在砂浆初凝前遭水侵害。
拱形骨架护坡施工方案(附施工祥图)
拱型骨架护坡施工方案一、工程概况路基边坡采用M7.5浆砌片石拱型骨架防护，骨架内栽种植草灌。
拱型骨架净距宽3m，相邻两拱圈净距为40cm，拱圈采用M7.5浆砌卵石，镶边石采用C20预制混凝土块。
本挖方段边坡防护共分四级，各级起始位置各级防护坡率均为1:0.75，1:1.0,1:1.25,1;1.5二、工期计划本段浆砌拱型骨架护坡计划于2015年_月_日开工，2015年-月-日完工。
三、施工准备一）施工材料(1)浆砌防护的材料主要是砂、片石、水泥。
材料进场前需各种原材料的品质进行试验，合格后方可进场，在材料进场后还要对砼，砂浆，片石等原材料进行抽检，其各项指标均要符合设计的要求。
试验室提供施工的砂浆的配合比，拌合场应该按配合比调配砂浆。
(2)片石质量要求。
石料应选用不易风化的硬石、密实、无裂缝、无水锈痕，不得使用风化严重、无工作面、含有泥土的片石，片石在使用前应用水冲洗并选择有面形的石料。
片石的抗压强度不小于设计值。
由于浆砌片石设计厚度在40cm左右，所以片石长度，厚度应在25—35cm 之间（太大太小均不宜控制砂浆饱满度和砌体表面平整度），要求不能使用园石及与卵石，片石进场后要经过细心筛选。
(3)细集料。
浆砌片石施工中使用的砂宜为中粗砂，本段细料集选用我砂石厂生产的经检验合格的粗砂。
二）施工设备小型砼运输设备、水泥混凝土拌合站三）施工场地对边坡清理完毕后，将场地清理平整，合理解决原材料与C25预制块的堆放、电力、水源的问题。
四、施工工艺流程浆砌拱型骨架护坡采用挖槽法施工，施工工艺如下：浆砌拱型骨架护坡施工工艺流程图1、坡面修整按照边坡坡度、基础高程等数据设固定的样板挂线，清刷表面松散土层及浮土，填补坑凹并拍实使坡面平整，土基的压实度应与同层路基土压实度相同，以免下沉而使砌体产生裂缝，影响砌体的整体稳定性。
坡面整修经验收合格后，方可进行下道工序施工。
2、测量放线按设计图纸对拱型骨架轮廓进行放样，并钢尺对基槽开挖位置准确定位。
拱形骨架护坡施工方案
路基拱形骨架护坡施工方案（一）一、工程概况1、我工区承担的K0+660~K0+820右侧路基边坡设计采用拱形骨架护坡。
截水骨架、基础、踏步均采用M7.5浆砌片石就地砌筑，拱形截水骨架的主骨架应做成槽型，分流排除地表水。
2、拱形骨架由主骨架和支骨架组成，主骨架与边坡水平线垂直，间距4m；支骨架呈弧形，垂直线路方向的间距为4m。
主骨架厚0.5m，支骨架厚0.4m。
3、在两侧0.5m范围内，应用M7.5浆砌片石镶边加固；截水骨架内采用喷播植草，草籽混播比例：狗牙根：白芽：白三叶：黄蒂菊：桎木：云实=3:2:2:1:1:1。
4、每40m左右设置沉降缝一道，缝内填塞深度不小于0.2m的沥青麻筋。
5、砌筑骨架前应按设计要求在每条骨架的起讫点挂线放样，然后开挖骨架沟槽，沟槽尺寸根据骨架尺寸而定。
6、如遇道路周边用地同时开发成此交叉口处另一规划道路近期内将实施时，可取消拱形骨架护坡。
二、材料准备1、材料骨架防护的混凝土和浆砌片石材料主要是砂石、外加剂、水泥、砂、片石。
材料进场前需各种原材料的品质进行试验，合格后方可进场，在材料进场后还要对混凝土的原材料进行抽检，其各项指标均要符合设计的要求。
2、施工设备小型运输设备、混凝土拌合机。
3、施工场地对路堤边坡清理完毕后，将场地清理平整，合理解决原材料的堆放、电力、水源的问题。
三、浆砌片石施工工艺1、施工工艺片石砌筑采用挤浆法分层、分层砌筑：分段位置设在层降缝或伸缩缝处，两相邻段的砌筑高差不大于120mm，分层水平砌缝大致水平。
各砌块的切缝相互错开，切缝饱满。
各砌层先砌外圈定位砌块，并与里层砌块连成一体。
定位砌块选用表面较平整且尺寸较大的石料，定位砌缝满铺砂浆，不得镶嵌小石块。
定位砌块砌完后，先在圈内底部铺一层砂浆，其厚度使石料在挤压安砌时能紧密连接，且砌缝砂浆密实、饱满。
砌筑腹石时，石料间的切缝互相交错、咬搭，砂浆密实。
石料不得无砂浆直接接触，也不得干填石料后铺灌砂浆；石料大小搭配，较大的石料以大面为底，较宽的砌缝可用小石块挤塞，挤浆时用小锤敲打石料，将砌缝挤紧，不得留有孔隙。
拱形骨架施工工艺及方法
拱形骨架施工工艺及方法1、施工准备①组织施工人员、材料和机械设备进场。
②做好施工便道的维护工作。
③落实施工临时用电和施工用水。
④提前做好施工技术交底、安全交底以及施工质量、安全保证措施。
⑤准备好必要的各种工具，保证该项工程顺利进行。
2、边坡清理对已开挖成型的边坡，按设计坡度要求对坡面松散的土质和松动的石块从上而下进行清理，清理后的坡度略低于设计拱形护坡的坡面，并大致平顺。
在清坡过程中应注意不要人为超挖，对整体完整的岩石采用人工削平，不要因放炮而造成坡面破碎或塌滑。
3、测量放线开工前，采用全站仪按设计图对设计锚杆的位置进行定位放线，同时做好记录，将计算结果列表交付给现场施工管理人员。
4、坡面挖方施工施工前先填补凹坑，使坡面大体平整。
根据放样后的横、竖梁位置，采用小型机具配合人工挖方。
对不稳定的挖方槽底及坡面要做换填夯实处理。
同一级边坡挖方的顺序是：由上至下，一步到位，槽底密实平顺，禁止超挖。
5、模板施工固定模板支架，进行模板安装。
模板采用定制木模和拱形钢模板，模板表面必须光洁、平整。
模板安装中要保证接缝紧密，板体顺直，严格控制模板错台，安装后的模板要保证一定的整体稳定性。
模板施工时，要保证整体线性的直顺性，总体坡面的平顺性。
模板脱模剂必须涂抹均匀，严禁使用废弃的旧机油。
6、混凝土施工①采用混凝土泵车送混凝土，人工配振动棒浇筑，混凝土采用集中拌合站拌合，搅拌运输车运至工地。
②为保证混凝土的浇筑速度，混凝土浇筑时可采取自下而上多点同时浇筑的施工方法。
混凝土边浇筑边振捣，振捣方式采用插入式振动棒，振捣时注意边角的振动和振捣时间，防止造成混凝土缺角空洞等问题。
③混凝土拱形护坡检查记录表7、混凝土养护混凝土浇筑完成并达到终凝时间后即应进行覆盖洒水养护，养护时间不少于7天，养护过程中应保持混凝土表面湿润。
8、拆模混凝土达到一定强度后开始拆模，拆模时间一般控制在混凝土浇筑完成24小时后，冬天气温较低可延长拆模时间。
拱形骨架护坡施工方案
拱形骨架护坡施工方案***铁路**段工程指挥部第*分部拱形骨架护坡施工方案**至**至**铁路（**段）****-**标拱形骨架护坡施工方案XXX编制：审核：审批：XXX分部二○一七年二月***铁路**段工程指挥部第*分部拱形骨架护坡施工方案目录***铁路**段工程指挥部第*分部拱形骨架护坡施工方案一目的明确路基拱形骨架护坡施工作业的工艺流程、操作要点和相应的工艺标准，指点、规范路基拱形骨架护坡作业施工。
二编制依据1、《高速铁路路基工程施工质量验收标准》（TB-2010）2、《高速铁路路基工程施工手艺规程》（Q/CR 9602-2015）3、《施工图低路堤及地基处理设想图》4.《铁路路基设想规范》TB-20055、《个别路基设计通用图》（***商阜施路通-03）6、建设单位、设计单位、监理单位的相关文件通知。
三适用范围本计划合用于天职部路堤拱形骨架防护工程。
四工程概况4.1工程概况DK14+889.38～DK18+354.27段路基位于**特大桥与**特大桥之间，与既有***并行，线路以填方方式经由过程，为黄河冲积平原，多为村庄及耕地，线路中心最大填高6.78m，边坡最大高度为7.19m。
本线与既有***间存在较多水坑，水坑深约1~4m，宽约15~40m，沿既有***条形漫衍。
本管段多处边坡防护采用拱形骨架护坡方式，骨架内满铺C25混凝土空心块，块的空心部分回填栽种土，空心块内植草并每隔一个空心块栽种两株紫穗槐。
4.2主要技术标准（1）拱形骨架净距宽×高=3m×3m，拱部骨架为L型，宽0.4m，主骨架截面为U型，宽0.8m，骨架嵌入路堤边坡深0.6m，外露截水1***铁路**段工程批示部第*分部拱形骨架护坡施工计划槽高0.1m，宽0.1m。
基床表层以下坡面设1m宽C25混凝土截水槽镶边，骨架护坡设矩形基础，顶宽0.6m，底宽0.8m，深1.0m。
（2）主骨架、拱骨架和截水槽以C25混凝土浇筑，空心块与骨架连接处空隙采用C25混凝土填塞。
拱形骨架护坡施工方案
路基拱形骨架护坡防护施工方案一、工程概况拱形骨架内部采用喷播植草防护，骨架拱内净宽 3.0m，净高3.0m。
主骨架断面尺寸为0.4m×0.4m（不含挡水块高度），拱圈断面尺寸为0.4 m×0.35m（不含挡水块高度）。
二、施工准备1、原材料准备1）、砂子：所用细砂必须洁净，不得含有草根、泥块等杂物，砂的含泥量不应超过3%。
2）、水泥：采用P.O.32.5普通硅酸盐水泥。
3）、碎石：碎石的选择应符合设计（配合比报告）及规范要求。
2、施工现场准备1）、施工现场做好临时防排水系统、架设合理的电力系统、配备完好的混凝土原材料计量设备及混凝土养生设备等。
2）、人员及机械配备为满足施工需要，我单位结合施工文件及现场施工条件综合考虑配备了如下人员及机具，详见附表：人员配备一览表三、工期安排依据本合同段总体施工工期，结合施工现场条件及人、材、机、料的配置情况，计划工期为2009年11月01日至2009年11月30日。
四、施工方案及过程拱形护坡采用人工挖方，支架模板法先下级后上级逐级施工的次序。
1、施工放样依据设计文件放样横、竖梁的位置，与设计文件有出入的地方要合理布置，特别注意边坡边角处的放样。
保证横、竖梁的顺畅性及整体线型的圆顺性。
测量放样过程中及时做好护桩工作，以便后期准确使用。
测量放样后，经测量监理工程师认可后方可进行坡面挖方施工。
2、坡面挖方施工施工前先清刷坡面浮土，填补坑凹，使坡面大体平整。
对相邻级边坡间的平台要做整平夯实处理，同时要保证一定的单向纵坡，以保证平台水沟的稳定性及排水顺畅性。
根据放样后的横、竖梁位置，采用小型机具配合人工挖方。
对不稳定的挖方槽底及坡面要做换填夯实处理。
同一级边坡挖方顺序是：由上至下，一步到位，槽底密实平顺，禁止超挖。
3、模板施工模板安装前，先安装钢管架的稳固架。
稳固架采用钢管临时锚固坡面内的方法。
然后安装模板的支架，再进行模板安装。
模板采用定制平模和拱形钢模板，模板表面必须光洁、平整。
拱形骨架护坡施工方案设计
路基拱形骨架护坡施工方案一、工程概况1、我工区承担的K0+660~K0+820右侧路基边坡设计采用拱形骨架护坡。
截水骨架、基础、踏步均采用M7.5浆砌片石就地砌筑，拱形截水骨架的主骨架应做成槽型，分流排除地表水。
2、拱形骨架由主骨架和支骨架组成，主骨架与边坡水平线垂直，间距4m ;支骨架呈弧形，垂直线路方向的间距为4m。
主骨架厚0.5m，支骨架厚0.4m。
3、在两侧0.5m范围内，应用M7.5浆砌片石镶边加固；截水骨架内采用喷播植草，草籽混播比例：狗牙根：白芽：白三叶：黄蒂菊：桎木：云实=3:221:1:1。
4、每40m左右设置沉降缝一道，缝内填塞深度不小于0.2m的沥青麻筋。
5、砌筑骨架前应按设计要求在每条骨架的起讫点挂线放样，然后开挖骨架沟槽，沟槽尺寸根据骨架尺寸而定。
6、如遇道路周边用地同时开发成此交叉口处另一规划道路近期内将实施时，可取消拱形骨架护坡。
二、材料准备1、材料骨架防护的混凝土和浆砌片石材料主要是砂石、外加剂、水泥、砂、片石。
材料进场前需各种原材料的品质进行试验，合格后方可进场，在材料进场后还要对混凝土的原材料进行抽检，其各项指标均要符合设计的要求。
2、施工设备小型运输设备、混凝土拌合机。
3、施工场地对路堤边坡清理完毕后，将场地清理平整，合理解决原材料的堆放、电力、水源的问题。
三、浆砌片石施工工艺1、施工工艺片石砌筑采用挤浆法分层、分层砌筑：分段位置设在层降缝或伸缩缝处，两相邻段的砌筑高差不大于120mm，分层水平砌缝大致水平。
各砌块的切缝相互错开，切缝饱满。
各砌层先砌外圈定位砌块，并与里层砌块连成一体。
定位砌块选用表面较平整且尺寸较大的石料，定位砌缝满铺砂浆，不得镶嵌小石块。
定位砌块砌完后，先在圈内底部铺一层砂浆，其厚度使石料在挤压安砌时能紧密连接，且砌缝砂浆密实、饱满。
砌筑腹石时，石料间的切缝互相交错、咬搭，砂浆密实。
石料不得无砂浆直接接触，也不得干填石料后铺灌砂浆；石料大小搭配，较大的石料以大面为底，较宽的砌缝可用小石块挤塞，挤浆时用小锤敲打石料，将砌缝挤紧，不得留有孔隙。
预制块拱形骨架护坡施工流程
预制块拱形骨架护坡施工流程
朋友们！今天来跟你们唠唠预制块拱形骨架护坡施工这档子事儿。
这施工流程啊，说难不难，说简单也不简单。
咱先来说说准备工作。
这准备工作可太重要啦！就好比你要出门旅行，不收拾好行李那能行？得把材料都备齐喽，像预制块啊，水泥啊，沙子啥的。
我记得我刚开始干这行的时候，有一次居然把水泥的量算错了，结果那叫一个惨啊！唉，说多了都是泪。
然后就是测量放线，这可得仔细喽，稍微有点偏差，后面可就麻烦大啦！“差之毫厘，谬以千里”，这话真不假。
我跟你们说，有一回我们一个同事，就因为这测量放线出了点小差错，被老板好一顿骂，哇，那场面，现在想想都觉得吓人。
接下来就是挖基槽啦。
这挖的时候可得注意深度和宽度，别挖深了也别挖浅了。
我记得有一次，我挖着挖着，突然发现下面有块大石头，哎呀妈呀，可把我愁坏了！
再说说预制块的铺设，这可得一块一块对齐喽，不然歪歪扭扭的多难看。
嗯...就像拼图一样，得有耐心。
还有啊，勾缝的时候一定要勾严实了，别留缝隙，不然下雨天可就惨喽。
我好像记得有个工地就是勾缝没做好，一下雨到处漏水，那叫一个狼狈。
对了对了，在施工过程中，安全可千万不能忘啊！戴好安全帽，系好安全带，这可都是保命的玩意儿。
锚杆拱形骨架高边坡施工工艺及关键控制技术
锚杆拱形骨架高边坡施工工艺及关键控制技术一、工程简介本合同段内挖方边坡最高为 4 级边坡防护, 一、二级边坡高度为8m,三四级高度为10m,坡高25〜50m之间，最大坡高40m,两级及以下边坡,坡率为1 : 0.75,二级以上高边坡一、二级边坡坡率为1 : 0.5,三、四级边坡坡率为1 : 0.75,坡顶平台宽2m,锚杆骨架间隔230cm布置,骨架内锚杆竖向层距为200cm,骨架间设半径1m的拱圈，每个拱圈拱顶布设一根锚杆，骨架纵向每10〜15m 设一道2cm 宽沉降缝，钢筋砼拱形骨架厚度为45cm,拱圈宽度为25cm,拱柱宽度为30cm,最后拱圈内码放植生袋，点播植草。
锚杆骨架锚杆方向与边坡坡面垂直,锚杆设计长度9m—种形式。
锚杆与钢筋混凝土拱形骨架联合使用形成钢筋砼骨架式锚杆护面墙, 锚杆锚点设在拱柱骨架及拱圈中心上, 这种支挡结构主要用于边坡坡率不陡, 且可能发生小型楔形滑动的岩石边坡及土质较差的边坡, 以阻止岩石边坡因卸荷而失稳。
二、锚杆拱形骨架高边坡防护施工工艺（一）主要施工机具高边坡锚杆拱形骨架防护的主要施工机具主要由以下几部分组成: 造孔钻机、拌浆机、注浆泵和混凝土拌合、输送设备。
针对本工程的工程地质条件, 选用高边坡防护锚杆造孔的设备为LF100型潜孔电动钻机钻孔深度20〜25m,钻孔直径①65〜①135mm JW180型立式搅拌机1台，电机功率2.2kW,搅拌能力6m3/h°QYSB-50型液压砂浆泵，电机功率11kW理论输出量5m3/h, 水平输送距离120m,垂直输送高度30m 350型滚筒搅拌机1台。
砼上料机主要技术参数为:电机功率10kW,垂直输送高度40〜50m,每次装料0.2〜0.3m3。
（二）施工工艺及控制技术施工工艺流程:施工准备-测量放样―钻机就位-钻孔- 验孔f锚杆安装f注浆f钢筋绑扎f模板立设f砼浇筑f模板拆除—养生。
1. 施工准备及人工清理刷坡。
拱形护坡试验施工方案
拱形骨架护坡（试验段）施工工艺一、编制依据1、《铁路路基工程施工质量验收标准》（TB10414-2003）；2、《客运专线铁路路基工程施工技术指南》（TZ212-2005）;3、《客运专线铁路路基工程施工质量验收暂行标准》（铁建设【2005】160号）;4、津秦客专施（修）路通-11二、工程概况……………………………………………………………….三、设计要求1、拱型骨架净距宽×高=3m×3m,拱部骨架截面为L形，宽0.4m，主骨架截面为U型，宽0.8m，骨架嵌入路堤边坡深0.6m,外漏截水槽高0.1m，宽0.1m。
条形基础，宽0.8m，深1m，地面以上高度1m范围骨架内采用C25混凝土护坡防护，厚0.6m，骨架护坡镶边、护脚采用C25混凝土现浇。
2、骨架有两种施工形式：一种为采用全现浇混凝土，一种为骨架埋入部分0.5m采用混凝土现浇，0.1m厚骨架外露部分及截水槽采用预制块拼装。
2、每3个拱设一道伸缩缝，缝宽2cm，缝内填塞沥青麻筋，深0.2m。
3、为便于养护，在每50m的位置设宽0.6m，厚0.5m的C25混凝土踏步，踏步两侧的骨架的流水面宽度均为0.3米。
4、线间集水井的引水管出口对应于主骨架位置设置。
四、试验段的目的和范围1、试验段的目的确定本段经济合理施工人员、机具的组合、所用原材料和混凝土的运距的经济化、施工工艺的合理性，采用施工方案的最佳流程。
为后续大面积骨架护坡施工提供依据。
2、试验范围本次试验做路基边坡骨架护坡的施工工艺。
试验采用两种方案进行选比。
试验段拟采用用两种施工形式：第一种为采用全现浇混凝土，第二种为骨架埋入部分0.5m采用混凝土现浇，0.1m厚骨架外露部分及截水槽采用预制块拼装。
试验段原材料主要来源于唐山市丰润区崖山环采石场，根据试验报告，均能满足质量需求。
五、各部分允许偏差、检查数量及检验方法1、骨架护坡现浇施工各部分允许偏差、检查数量及检验方法2、骨架护坡预制施工各部分允许偏差、检查数量及检验方法六、工期安排结合总体施工工期、目前现场施工情况，及人、材、机、料的配置情况，计划工期为2010年5月1日至2010年5月20日。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
拱形骨架护坡施工工艺
一、工艺流程图
拱形骨架护坡施工工艺流程图
二、工艺叙述
1.施工准备
人员及机具进场，完成施工放样及技术交底，完善临时排水设施。
2.边坡清理及基础开挖
按测量放出的边线挂线进行边坡整修，保证边坡坡面平顺、稳定、不亏坡、曲线圆滑，符合设计及规范要求。
采用机械配合人工开挖护脚基础并验槽。
3.护脚模板安装
施工时先挂线定好模板位置，然后安装模板。
模板应加固牢靠，接缝平整。
4.护脚砼浇筑及养护
护脚采用现浇混凝土。
浇筑时按照伸缩缝位置分段，水平分层的方法浇筑，每层浇注厚度控制在30cm，采用插入式振捣棒振捣密实，浇筑完成后及时用塑料薄膜覆盖养护。
5.骨架开槽
骨架沟槽采用人工开挖的方法，从上往下依次进行开挖，沟槽开挖时应注意几何尺寸位置的准确。
6.预制块预制及安装
预制块在小型预制构件厂采用塑料模具集中预制，强度达到75%并验收合格后运输至现场。
安装时,坐浆饱满并及时勾缝，表面平顺整齐，与边坡嵌接牢固密贴，安装后边缘应回填好夯实，并采用塑料薄膜覆盖养生。
7.护肩及封面
坡形护肩与预制块形成的三角区域采用现浇混凝土护肩及封面。
8.绿化
骨架完成后应及时绿化。
三、关键环节及控制要点
1.条形基础、压顶、封面混凝土完成后，及时用塑料薄膜覆盖养生。
2.骨架施工必须在路基两侧增宽填筑部分清除后在压实的边坡上
采用挖槽法进行，挖槽开挖土方应及时清除。
3.骨架护坡应与边坡贴紧，无孔洞，骨架施工要达到整体美观效果，线条整齐、流畅。
4.沿线路方向每隔14.1米设一道伸缩缝，缝宽2cm，用沥青木屑板全断面填塞。
伸缩缝的预留与塞缝质量要符合设计要求，接缝平直、塞缝严密。
5.开挖基础时必须挂线开挖，严禁超挖和欠挖。
6.混凝土由拌和站拌制，罐车运至现场，检测坍落度，符合要求时方可进行浇筑。
7.坡面每隔56米设置一道踏步，踏步宽1米，踏步两侧各设一道伸缩缝，填土高度小于2米时，不设踏步。
8.坡面防护工程施工时，应根据坡面排水沟槽位置，做好坡面排水设施与坡面防护的衔接。
