UPS不间断电源说明书

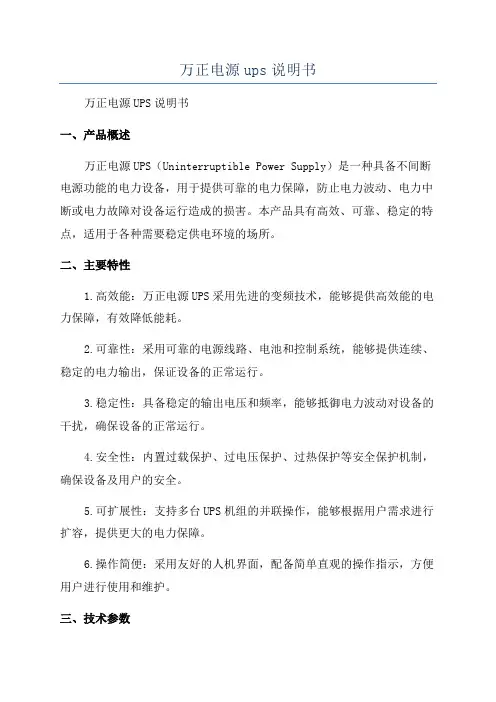

万正电源ups说明书
万正电源ups说明书万正电源UPS说明书一、产品概述万正电源UPS（Uninterruptible Power Supply）是一种具备不间断电源功能的电力设备，用于提供可靠的电力保障，防止电力波动、电力中断或电力故障对设备运行造成的损害。
本产品具有高效、可靠、稳定的特点，适用于各种需要稳定供电环境的场所。
二、主要特性1.高效能：万正电源UPS采用先进的变频技术，能够提供高效能的电力保障，有效降低能耗。
2.可靠性：采用可靠的电源线路、电池和控制系统，能够提供连续、稳定的电力输出，保证设备的正常运行。
3.稳定性：具备稳定的输出电压和频率，能够抵御电力波动对设备的干扰，确保设备的正常运行。
4.安全性：内置过载保护、过电压保护、过热保护等安全保护机制，确保设备及用户的安全。
5.可扩展性：支持多台UPS机组的并联操作，能够根据用户需求进行扩容，提供更大的电力保障。
6.操作简便：采用友好的人机界面，配备简单直观的操作指示，方便用户进行使用和维护。
三、技术参数1.输入电压：220VAC±10%2.输出电压：220VAC±5%3.输出频率：50Hz±0.5Hz4.输出功率：1000VA/800W5. 转换时间：<10ms6.电池容量：12V/9AH×27.充电时间：<8小时8.保护功能：过载保护、过电压保护、过热保护等四、安装步骤1.将UPS设备放置在通风良好、干燥的地面上，确保设备稳定并能够正常散热。
2.连接输入电源线，将UPS的输入插头插入电源插座。
3.连接输出电源线，将UPS的输出插头插入设备的电源接口。
4.打开UPS的电源开关，此时UPS会开始供电设备。
5.如果需要进行并联操作，可根据说明书中的指引进行相应的操作。
五、注意事项1.使用UPS设备前，请仔细阅读本说明书，并按照要求正确安装和操作。
2.在长时间不使用UPS设备时，请及时将其断电并拔掉插头，以免长时间待机造成功耗和设备损坏。
UPS中文说明书
在线式不间断电源UNINTERRUPTIBLE POWER SUPPLYPANPOWER User's Manual用户手册目录一、简介 (1)二、UPS工作原理方块图 (2)三、注意事项 (3)四、安装……………………………………………………………………………4-7动力连接.................................................................................5-6地线连接 (7)五、面板操作………………………………………………………………………8-125.1 LED状态指示 (8)5.2 按键操作…………………………………………………………………8-115.3 开/关机 (12)六、电脑监控………………………………………………………………………13-146.1 通讯线连接 (13)6.2 软件设置 (14)七、异常处理 (15)八、日常维护 (16)8.1 维护 (16)8.2 检查 (16)8.3 保修 (16)九、UPS技术规格 (17)十、UPS网络远程监控整体方案图 (18)十一、装箱清单 (18)一、简介1.CP系列UPS是真正在线式(TRUE ONLINE)不间断电源,隔离不稳定市电,如停电(BLOCKOUT)、杂讯(NOISE)、脉冲电压SPIKE&DIPS暂态过高电压(RTANSIENT)、低电压（BROWNOUT）高电压（OVERVOLTAGE）、电压突降或突升（SURGE—SAG）等电力问题，提供稳定的单相输出电源，是电脑及周边设备、程序控制系统、医疗设备、半导体厂设备、安全监视系统、化学工程设备、电台发射与接收系统、军用通讯、航空通讯系统及精密得要设备的最佳保护。
2.CP系列UPS采用20*2LCD模块及LED流程显示,可显示UPS规格、制造厂、序号、输入电压、输出电压、频率、电池电压、负载百分比、运转状态等，菜单式操作。
维谛 ups使用手册
维谛 ups使用手册
维谛UPS（不间断电源）使用手册主要包括以下步骤：
1. 安装：本产品必须由厂家或厂家授权代理商的工程师进行安装，以确保正确性和安全性。
2. 开机：首先闭合输入空开、旁路空开和输出空开，确保设备正常运行。
然后进入主菜单，选择设置，进行相关参数的设置。
设置完成后，按电源开关键2秒，LCD弹出对话框，用户点击“是”，则运行指示灯（绿灯）闪烁，逆变开启，此时运行指示灯亮。
最后，测量逆变输出电压是否正常。
3. 注意事项：电池模式开机时，如果电池未接入，告警指示灯会变为黄色；如果电池接入，告警指示灯会灭。
此外，长时间存储或放置不使用时，必须将本产品置于干燥、洁净和规定温度范围的环境中。
同时禁止在超出本产品技术指标规定的高温、低温或潮湿场所，有导电粉尘、腐蚀性气体、盐雾或可燃性气体的场所，有震动、易受撞的场所以及靠近热源或有强电磁场干扰的场所使用本产品。
4. 维护：定期检查UPS的工作状态，包括电池、散热风扇等部件。
如果发
现异常情况，应及时处理或联系厂家指定的工程师进行维修。
以上信息仅供参考，具体操作请参考维谛UPS不间断电源的原厂使用说明书，也可咨询相关工作人员。
如果对操作有疑问或者困难，请及时寻求厂家专业技术人员的支持。
UPS使用说明书(最新)
4.1蓄电池组…………………………………………………………….…………………
4.2蓄电池柜……………………………………………………………………………...
4.3 SNMP卡………………………………………………………………………………
4.4网络软件……………………………………………………………………………...
6．一 台UPS在工作，热并入另一台UPS的操作步骤……………………………
7.在并机运行状态有一台故障UPS时，关闭该UPS的操作步骤………………….
第六章面板使用操作………………………………………….……………...
6.1主控屏幕……………………………………………………………………………...
6.2怎样观察实时管理测量………………………………………………………………
旁路输入
主路输入~输出
~
图1-6ECO工作模式
5．维修工作模式
对UPS系统及电池进行全面检修或设备故障维修时，可以通过闭合维护开关SW3，将负载转向维修旁路直接供电，以实现对负载不停电维护。维修时需要断开UPS内部的主电源输入开关SW1，旁路输入开关SW2和电池输入开关SW4以及输出开关SW5，实现UPS内部不带电而对负载仍然维持供电的维修工作模式。原理框图见1-7。
图1-1 UPS原理框图
1.2工作原理
如图1-1所示，UPS主要包括由整流模块（REC）和逆变模块（INV）旁路静态输入开关SW2、维修旁路空开SW3、输出隔离变压器和逆变静态开关、蓄电池组以及输入SW1/输出SW5空开等。单机主电路图1-2所示
UPS单机系统主电路如图1-2所示。
图1-2 UPS单机主电路原理图
逆变器采用DSP、MCU和DDC实时处理的全数字矢量控制技术，通过数字正弦波脉宽调制DSPWM六只IGBT功率开关器件，把直流电源变换成三相交流。输出经过△/Y0变压器、静态开关、空气断路器K4等功能单元，实现负载端与输入侧的隔离。
UPS不间断电源说明书
UPS不间断电源说明书
一、概述
UPS不间断电源（UPS）是一种电源系统，在正常的交流电源中断或电源质量变化时，能够保持装置的正常工作。
UPS可以将交流电源更换成另外一种电源，并将电压，频率和相位调整为匹配交流电源输出的相同参数。
因此，UPS不间断电源可以在交流电源发生中断或质量下降时，快速移动到另一种更稳定的电源，以保护电子设备免受电压波动、负荷突变或电源停电所带来的影响。
二、UPS不间断电源的功能
1.自动换电源功能：UPS不间断电源具有自动换电源功能，在交流电源电压输出异常或停电时，通过UPS的交流转直流单元将交流电源的电压和频率转换为DC电源，再通过UPS直流转交流单元将DC电压和频率调整为交流电压，实现自动换电源。
2.调节电压功能：UPS不间断电源不仅可以实现换电源，而且还能够调节电压。
当交流电源的电压波动时，UPS可以根据交流电源的参数将电压进行调节，以保证装置的正常工作，确保生产安全。
3.保护功能：UPS不仅可以提供自动换电源和调节电压的功能，还具有保护功能。
当电源发生中断或电源的质量下降时，UPS不间断电源可以保护电子设备免受电压波动、负荷突变或停电所带来的影响。
三、UPS不间断电源的优点
1.有效保。
不间断供电电源UPS技术说明
不间断供电电源UPS技术说明1.1 总体要求1) 当进线电源的电压或频率波动时, UPS应能在无人值守情况下，提供一个稳定的输出，并在电网失电时，由电池经逆变器输出额定的、高可靠度的电源。
2) UPS是室内型设备，金属外壳，立式，落地安装。
它由以下部件组成：➢整流器；➢蓄电池；➢逆变器；➢静态开关；➢旁路开关及隔离变压器3) 正常情况下，UPS经进线电源、整流、逆变后输出，同时保持电池在浮点状态，并能带满负荷持续运行。
4) 当主电源均失电时，自动切换至电池输出，且电源恢复后，整流、逆变自动重新输出（上述开关切换后，输出不间断）。
5) 在逆变器故障时，静态开关将自动切换至旁路供电模式；故障解除后，静态开关自动平滑切回原供电模式。
6) 应设手动旁路维修开关，以便于在维修整流器、逆变器或更换电池时，能将该部件隔离。
1.2 技术性能●输入电压：三相380V±10%，或单相220V±10%●输入频率：50HZ±5%●输出电压精度（%）：AC220V➢稳态：不大于±3%➢动态：负荷0～100%变化时，其偏差值小于±5%，恢复时间小于20ms●输出电压调节范围: ±3%●输出效率：≥90％●输出波形：纯正弦波●输出频率精度：50HZ±0.5%●同步范围：50HZ±2%●同步速度：≤1Hz/s●总谐波含量：≤3％●负载功率因数范围：0.9（超前），-0.7（滞后）●单机无故障时间（MTBF）：＞100000h●静态旁路开关切换时间：≤４ms●备用电源切换时间：0ms●过载能力：125％额定值时可维持20min,150％额定值时可维持5min。
1.3 功能要求●UPS应具备防止过负荷及外部短路的保护。
●UPS交流电源输入回路中应有涌流抑制措施。
●UPS的所有部件的功率均应满足长期额定输出的要求。
●UPS装置面板上应设有各种运行和故障显示。
交流不间断电源(UPS)设备操作说明书
第1页共2页
仪器名称
交流不间断电源(UPS)
设备功能
提供不间断电源
文件编号
仪器型号
MTT-60KVA/MTS-20KVA
厂商
柏克
版本
B0
核准
审核
制作
断电源(UPS)
设备功能
提供不间断电源
文件编号
仪器型号
MTT-60KVA/MTS-20KVA
二﹑注意事项﹕
1.当UPS需要移动或重新配线时﹐必须保证UPS完全停机。市电输入﹑电池输入的空气开关断开。否则输出的可能有电﹐有触电的危险。
2.液体或其它外来物体绝对不允许进入电源机箱内。
3.保持进/排气孔的通畅。进/排气孔的通风不畅会导致UPS内部的温度升高﹐使机器中元器件的寿命缩短。
4.在带电的情况下﹐不能去排出尘土﹐不得用湿的毛巾去擦除污垢。
5.万一周围起火﹐请使用干粉灭火器﹐若使用液体灭火器会有触电危险。
6.“维修开关”处已贴上封条﹐该断路器为不断电进行有线维护设计。正常时禁止闭合。禁止撕毁封条﹐使用维修开关请按正确的流程否则会造成UPS故障或中断输出。
核准
审核
制作
日期
厂商
柏克
版本
B0
一﹑操作步骤﹕
1.打开旁路开关(向上)
2.打开整流开关(向上)
3.等电池低压灯熄灭后,打上电池开关。UPS在无任何报警状态指示时﹐会自动转入正常工作。并打开输出开关。(注﹕UPS在接通电源10秒内没有合上整流开关会出现相序错误的报警信息﹐MTT系列UPS这时请按一下“F1”消出报警信息。MTS﹑MS系列UPS这时请按一下“设置键”消出报警信息﹐同时执行以上的UPS启动程序。)
不间断电源系统(UPS)说明书重点
不间断电源系统（UPS）带市电旁路型号: «Typ»客户：«Kunde_2»«via»订货号：项目：GUTOR参考号：综合信息UPS系统，型号：PEW/PDW目录7RA9017GB 综合信息7RA9018GB 系统原理与部件描述综合信息UPS系统，型号：PEW1010-220/220-EAN目录1．前言2．概述3．产品标注4．标准应用4．1 EU符合4．2 目的与用途综合信息1．前言：本运行手册提供了放置、安装、通电试运行以及系统的操作等方面的信息。
然而，本手册并未考虑所有可能的情况，同时也不可能包含所有细节。
在一些无法保证或特殊的问题中，不允许采取一些未经授权的补救措施。
在此种情况下，必须联系GUTOR公司有关部门，并得到相关信息。
所有的协议、保证、合法的关系、GUTOR公司的义务及有关保证的条款，均有各自的销售合同限定，而这些销售合同不受本运行手册内容的影响。
在电子装置的运行过程中，装置的某些部分带有致命电压，疏于观察告警指示，不正确或不适当的方法可能导致危险，并引起人身和财产的损害。
该装置严格和安全运行的先决条件是正确地运输、放置、安装、调试以及谨慎地运行、维护和维修。
该装置的操作或维护必须由具有资格的人员进行。
具有资格的人员具有下列条件：●熟悉相关装置的放置、安装、调试和运行。
●按照安全技术标准可以进行运行转换，且具有资格或被授权起动、关断设备，并使设备完全断电。
●按照安全技术标准并按照指导管理和使用安全级设备。
●进行过相关设备的维护培训（设备故障时到现场进行故障鉴别）。
●具有完整的说明及由GUTOR产品服务组织的适当的确认。
见第7章安装时，在进行任何操作之前，请通读本运行手册。
综合信息2．概述UPS系统用于向负载供电，这些负载具有下列特性：●在向这些负载供电时，不允许任何中断。
●对于电压的稳定具有严格的要求。
●对市电电源的瞬变非常敏感。
ups说明书
ups说明书UPS说明书感谢您购买我们的UPS（不间断电源）产品。
本说明书将详细介绍UPS的配置、安装和使用方法，以及注意事项和维护保养等方面的信息。
在使用UPS之前，请您仔细阅读此说明书，以确保您正确地使用UPS，避免故障或安全问题。
一、产品的配置我们的UPS产品包括主机、电池、电源线、USB线和说明书。
提供的电源线和USB线已经可以满足大部分用户的需求；如果您的电源线和USB线没有满足您的需求，请联系我们的售后服务。
二、产品的安装1. 将UPS主机放置在干燥、通风、平稳的地方，并确保距离电源插座有一定的距离，以便操作和维修时方便。
2. 将电源线插入UPS主机的电源插座，并将另一端插入电源插座。
3. 将USB线插入UPS主机的USB插座，并将另一端插入计算机的USB接口。
4. 将UPS主机与计算机相连，并打开开关。
当UPS供电时，显示屏上会显示UPS的状态。
三、产品的使用1. UPS是一种不间断电源，可在断电时提供电力，以保护计算机和其他设备不受电压波动和断电的影响。
2. 当UPS供电时，显示屏上会显示UPS的状态。
当UPS需要更换电池时，会发出嗡嗡声。
此时，请及时更换UPS电池，以保证UPS的正常运行。
3. 在使用UPS时，请保持UPS主机通风良好，避免长时间运行。
当要长时间离开电脑时，关闭计算机并关闭UPS主机的开关以节省电力。
四、注意事项1. 当UPS供电时，虽然未关闭计算机，但请尽量避免进行大量数据处理或进行对电力的大量消耗的操作，以确保UPS的使用效果。
2. 当您需要长时间离开电脑时，请关闭UPS主机的开关以节省电力。
如果不需要使用UPS，可以将电源线和USB线拔出电源插座和计算机。
3. 请勿将UPS主机暴露在阳光直射或潮湿的环境中，并避免不良的环境影响，以避免电路、电感、电容等组件受损。
4. 请勿在没有专业人员指导的情况下，拆卸UPS主机部分组件，这样可能会导致电路、电感、电容损坏，影响UPS的正常运行。
UPS（不间断电源）安装和维护说明说明书
InventorySafety and General InformationInspect the package contents upon receipt. Notify the carrier and dealer if there is any damage.SAVE THESE INSTRUCTIONS - This manual contains important instructions that should be followed during installation and maintenance of the UPS and batteries. Failure to follow these instructions can result in equipment damage.UPS• This unit is designed for low power devices less than 50 Watts. When the UPS is on battery,the unit will shut down automatically to protect itself once the load on the UPS is greater than 50Watts.• This UPS is intended for indoor use only.• Do not operate this UPS in direct sunlight, in contact with fluids, or where there is excessivedust or humidity.• Be sure the air vents on the UPS are not blocked. Allow adequate space for properventilation.• The battery typically lasts for three to five years. Environmental factors impact battery life.Elevated ambient temperatures, poor quality AC power, and frequent short duration discharges will shorten battery life.• Connect the UPS power cable directly to a wall outlet.Mobile Power Pack (battery)• Do not short circuit this device. To avoid short circuit, keep the device away from any metalobjects (e.g., hair clips and keys).• It is normal that the battery will feel warm during heavy use.• Use this device as instructed to avoid electric shock; do not disassemble.• This unit is not user repairable; contact APC for tech support related issues.• Do not heat this device or throw it into a fire.• Do not drop or place the unit under a heavy object.• Keep this device away from high temperature, wet, or dusty environments.• During normal usage keep the device out in the open to allow excess heat to dissipate.• Charge M12USWH for 2.5 hours before initial use.• Keep the USB output port and micro-USB input port clean and free of obstruction.Getting StartedConnect the BatteryRemove all plastic films. With the USB ports positioned at the bottom, insert the mobile battery pack into the main unit.When the battery is inserted one LED will illuminate moving from the bottom to the top to confirm that the battery has been inserted properly.Using the UPSPress the POWER button located in frontof the UPS. The POWER button LED will illuminate and a single short beep will be audible to indicate that the UPS is turning on.The UPS provides surge protection and battery backup to low power equipment like modems, gateways, routers, cordless phone base units and V oIP base units.Note that high power devices like PCs or monitors may overload the UPS during a blackout. It is recommended that only low power devices be connected.Rotating OutletsBoth outlets can be rotated 90° and 45° to minimize adapter plug interference.USB charging portsThe three USB ports provide a total of 4.4A of DC power, and willprovide power even when the unit is on battery.Fast charging is available at the 2.4A USB port. This port integrates SmartCharging technology to maximize output according to the smartphone or tablet detected.Surge Only ModeThe battery can be removed and the UPS will continue to provide surge protection for the connected AC devices. When the battery is removed the POWER button LED will illuminate amber. In this mode the USB port will continue to provide charging power for smartphones and other USB devices.Mobile Power PackWhen removed from the UPS the battery can be used as a mobile power pack to charge devices in a mobile environment.To turn on the battery press the POWER button on the battery. The LEDs will illuminate to show battery capacity. After 20 seconds the unit will enter a power saving mode if it is not charging a device or being charged. If the unit is charging a device or being charged, after 20 seconds the LEDs will dim down to 10% brightness. Pressing the POWER button at any time will cause the LEDs to illuminate at 100% brightness for 20 seconds.Battery Charge and Capacity Information• Charge battery in the UPS for 2.5 hours prior to initial use. The battery will charge whetherthe UPS is on or off as long as there is AC power to the UPS.• Do not expect full battery runtime capability during the initial charge period.• To charge the battery using the micro-USB input, connect the battery to any USB chargingport. When separate from the UPS, battery charging is slower. When charging the battery using the USB port on a PC, the LEDs will flash more slowly to indicate slower rate of charge.• UPS runtime information is available on the APC Web site, .Mobile Power Pack Status IndicatorsUPS Status IndicatorsWall Mount Installation•Vertical installation, use 4 screws 15/16” (100 mm) in diame-ter. (Screws are not provided.)•Install the stabilizer feet using the 4 slots at the ends of each row of ventilation holes as seen in the figure below.•Orient the UPS to the desired location. Mount screws directly into stabi-lizer feet starting with the bottom pair.Capacity indicator LEDs UPS connector Mobile power pack (battery)Mobile Power Pack POWER buttonRotating outletsPower cordUSB cable Stabilizer feet (4 pcs)User Manual from the UPS and the battery.Plug the power cord into the back of the unit.Install the stabilizer feet using the 4 slots at the ends of each row of ventila-tion holesEventPOWER Button LED Audible Indicator On On Battery The LED flashes green.Not applicable Surge Only ModeThe LED illuminates amber.Not applicableLow Battery alarmThe UPS is supplying battery power and the battery is near a total discharge state.The LED illuminates green and flashes rapidly.The UPS emits 2 short beeps every 30 seconds.Replace BatteryThe battery is worn or needs to be replaced.The LED illuminates red only.None Overload ShutdownWhile on battery power an overloadcondition has occurred in one or more of the battery backup outlets while the UPS is operating on battery power.None Constant toneUSB Detected FaultAn error has occurred in the USB charger on the UPS.The LED alternatelyilluminates green / amber.None© 2015 APC by Schneider Electric. APC, the APC logo, and Back-UPS are owned by Schneider Electric Industries S.A.S., or their affiliated companies. All other trademarks are property of their respective owners.EN 990-966901/2015Voltage Sensitivity Adjustment (optional) The UPS detects and reacts to line voltage distortions by transferring to battery backup power to protect connected equipment. In situations where either the UPS or the connected equipment is too sensitive for the input voltage level it is necessary to adjust the transfer voltage.1.Connect the UPS to a wall outlet but make sure it is off.2.Press and hold the POWER button. After 10 seconds the POWER button LED will illuminatealternately green-red to indicate that the UPS is in Program mode.3.After releasing the POWER button the POWER button LED will illuminate either green,amber, or red to indicate the current sensitivity level. Press the POWER button to changesensitivity. Refer to the table below for an explanation of the sensitivity setting and transfervoltage sensitivity level that corresponds to each LED color.4.To exit Program mode wait five seconds and all LED indicators will extinguish. Programmode is no longer active.Mute Low Battery AlarmFollow the instructions below to adjust the audio setting of the UPS to enable or disable low battery alarm. To change the setting make sure the UPS is on.Make sure the unit is on. Press and hold the POWER button. Releasing the POWER button after hearing the 3rd short beep will toggle the low battery alarm mute function. The UPS will emit a short double beep to confirm that the low battery alarm has been disabled. If the UPS emits a 1- second beep it indicates that the low battery alarm is audible.Note: The default setting of the low battery alarm is audible.UPS SpecificationsMobile Power Pack (battery) SpecificationsReplace BatteryDeliver the used battery to a recycling facility.Replace the used battery with an APC by Schneider Electric approved battery.Replacement batteries can be ordered through the APC by Schneider Electric Website, . Battery replacement part for UPS BGE50ML is M12USWH. WarrantySchneider Electric IT (SEIT) warrants its products to be free from defects in materials andworkmanship for a period of three (3) years from the date of purchase. SE IT obligation under this warranty is limited to repairing or replacing, at its sole discretion, any such defective products. This warranty does not apply to battery wear from use, equipment that has been damaged by accident, negligence or misapplication or has been altered or modified in any way. SEIT standard procedure is to replace the original unit with a factory reconditioned unit. Customers who must have the original unit back due to the assignment of asset tags and set depreciation schedules must declare such a need at first contact with an SEIT Technical Support representative. SEIT will ship the replacement unit once the defective unit has been received by the repair department, or cross ship upon the receipt of a valid credit card number. The customer pays for shipping the unit to SEIT.SEIT pays ground freight transportation costs to ship the replacement unit to the customer. For full warranty information refer to .TroubleshootingServiceIf the unit requires service, do not return it to the dealer. Follow these steps:1.Review the Troubleshooting section of the manual to eliminate common problems.2.If the problem persists, contact Schneider Electric IT (SEIT) Customer Support through theAPC by Schneider Electric Web site, .a.Note the model number and serial number and the date of purchase.b.Call SEIT Customer Support and a technician will attempt to solve the problem over thephone. If this is not possible, the technician will issue a Returned Material AuthorizationNumber (RMA#).c.If the unit is under warranty, the repairs are free.d.Service procedures and returns may vary internationally. Refer to the APC by SchneiderElectric Web site for country specific instructions.3.Pack the unit in the original packaging whenever possible to avoid damage in transit. Neveruse foam beads for packaging. Damage sustained in transit is not covered under warranty.4.Always DISCONNECT THE UPS BATTERIES before shipping. The United StatesDepartment of Transportation (DOT), and the International Air Transport Association(IATA) regulations require that UPS batteries be disconnected before shipping. Theinternal batteries may remain in the UPS.5.Write the RMA# provided by Customer Support on the outside of the package.6.Return the unit by insured, pre-paid carrier to the address provided by Customer Support APC by Schneider Electric IT Customer Support WorldwideFor country specific customer support, go to the APC by Schneider Electric Web site,.EMC ComplianceThis device complies with part 15 of the FCC rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) This device must accept any interference received, including interference that may cause undesired operation.This UPS is certified to comply with California Battery Charger System regulations. Formore information go to/site/recycle/index.cfm/energy-efficiency/cec-battery-charger/LED Flashes SensitivitySettingInput Voltage Range(AC Operation)Recommended UseGreen LOW88 Vac to 142 Vac Use this setting with equipment that is less sensitive to fluctuations in voltage or waveform distortions.Red MEDIUM92 Vac to 139 Vac Factory default setting. Use this setting undernormal conditions.Amber HIGH96 Vac to 136 Vac Use this setting when connected equipment issensitive to voltage and waveform fluctuations.AC Input V oltage120 Vac NominalFrequency50/60 Hz + 3Hz auto-sensingBrownout Transfer92 Vac TypicalOver-voltage Transfer139 Vac TypicalProtection Resettable circuit breakerSurge Protection Computer gradeAC Output UPS Capacity 84 V A, 50 WTotal Amperage (AC outlets)0.7 AV oltage - On Battery115 Vac ± 8%Frequency - On Battery50/60 Hz + 1Transfer Time 6 ms Typical, 10 ms maximumUSB Output Output Current 1.0AOutput V oltage5VCharger Compatibility USB Battery Charging Specification 1.2Physical Net Weight 1.7 lb (0.8 kg)DimensionsLength x Width x Height 7.7 in x 7.0 in x 2.1 in (19.6 cm x 17.8 cm x 5.4 cm)Operating Temperature32º F to 104º F (0º C to 40º C) Storage Temperature5º F to 113º F (–15º C to 45º C) Operating Relative Humidity0 to 95% non-condensing humidity Operating Elevation0 to 10,000 ft (0 to 3000 m)Cord Lengths Power Cord59.0 in (150.0 cm) USB Cord11.0 in (27.9 cm)Type Lithium-ion batteryCapacity11400mAhRating41.2 WhInput current (Maximum)micro-USB: 2.1ARated input voltage5V dcOutput current USB1: 2.4A, USB2: 1.0AOutput voltage5VCapacity indicator light 5 level LEDsCapacity indicator brightness levels50% in the UPS. As mobile power pack 100% afterpressing the POWER button. 10% after 20 secondswhen charging a device or being charged. Charging time 2.5 hours (UPS), 8 hours (micro-USB) Dimensions (L x W x H) 5.1 x 2.9 x 0.9 in (13.0 x 7.4 x 2.2 cm)Weight0.6 lb (267g)Operating temperature32°F- 104°F (0°C- 40°C)Smart Charging (2.4A port only)Maximum output depends on the client device.Problem and Possible Cause SolutionThe UPS will not turn onThe UPS has not been turned on.Press the POWER button.The UPS is not connected to AC power,there is no AC power available at the walloutlet, or the AC power is experiencing abrownout or over voltage condition.Make sure the battery has been inserted into the UPSwhen attempting to turn on the UPS without AC power.In the event that the UPS receives no AC power and thebattery is connected, a cold-start can be initiated. Pressand hold the POWER button until the UPS emits twobeeps.The UPS is on, the POWER button illuminated redThe battery is worn or needs repair..Contact Schneider Electric IT (SEIT) Technical Supportfor more in depth troubleshooting..Connected equipment loses powerA UPS overload condition has occurred.Remove all nonessential equipment connected to theoutlets. Reconnect equipment to the UPS, one device at atime.The battery is completely discharged.Connect the UPS to AC power to allow the battery torecharge.The UPS may require service.Contact Schneider Electric IT (SEIT) Technical Supportfor more in depth troubleshooting.The UPS has an inadequate battery runtimeThe battery is not fully charged.The battery is near the end of useful lifeand should be replaced.Leave the UPS connected to AC power for 2.5 hourswhile the battery charges to full capacity.As a battery ages, the runtime capability decreases.Contact APC by Schneider Electric at the Web site, to order replacement batteries.USB charging is slowCharging a device using the UPS's USBcharger is slower than the device's originalUSB chargerThe amount of power a device draws depends on itscompatibility with the USB Battery ChargingSpecification 1.2. Compatible devices can draw morepower than devices that are less compatible. For devicesthat can charge using input greater than 1A make sure thatthe device is connected to the 2.4A USB charging port. USB charging stops and the POWER button LED alternately illuminates green / amberThe USB port on the UPS is overloaded orhas encountered an error.Disconnect device from the USB port on the UPS. USBcharging will resume when the LED turns green. ContactSEIT Technical Support if the LED continues to alternategreen / amber.USB charging stops and the battery pack capacity indicators LEDs all flash simultaneously One or two USB ports on the mobile powerpack is overloaded or has encountered anerror.Disconnect device(s) from the USB port(s) on the mobilepower pack. When the mobile power pack is not pairedwith the UPS the power pack will enter safe mode if theUSB error has not been resolved within 30 seconds. Battery charging is slowThe charging time of battery variesdepending on the charging connection.Charge the battery inside the UPS for best results. Usingthe micro-USB port to charge the battery will requiremore time. The speed is also dependent on the type ofUSB charger. Some USB chargers support 1A and othersup to 2.4A. More powerful chargers will reduce the timerequired. USB ports on a PC can also charge the batterybut older PCs only support 500mA which will result ineven more time to charge.。
UPS不间断电源说明书
2.2.2 监控单元 整个UPS系统配置一套PM4监控系统： 1）PM4主监控 PM4主监控是监控系统的核心部分， 从PMX－JC监控单元和UPS系统中采集 系统各种数据并进行管理，它具有以下功能、特点：
人机接口
Ø 320*240 点阵 LCD 汉字菜单显示，对比度可调节。 Ø 采用触摸屏操作，可方便设置参数和查询信息。
2.4 元器件、电线
引进柜内或引出柜外的导线都将经过端子排，且大电流端子、一般端子、弱 电端子之间均有间隔，接线端子采用成熟产品，接线器为防水和耐腐蚀性，不充 许使用塑料的接线器。配备接地端子排。 1、各馈电开关位置状态显示：红色，每一馈电支路均配置1个状态指示灯， 馈电支路空开闭合时指示灯亮； 指示灯规格为：AD16-22B 2、电源隔离变压器输出母线电压过高、过低指示灯； 3、空气断路器、空气开关、熔断器具有合适的安—秒特性曲线； 4、电线电缆：柜体内所有电线电缆为低烟、无卤、阻燃电线电缆，阻燃等 级不小于B级；
PDF 文件使用 "pdfFactory Pro" 试用版本创建
浙江华源电气有限公司
模块化电力 UPS 使用说明书
一、电源柜整体说明
系统输入电源为AC380，输出电压为标准220V正弦波。UPS电源系统由输入 隔离变压器、整流模块、逆变器模块、切换模块和监控构成；电源系统主要部件 采用模块化功率部件，可实现完善的N+1备份功能、在线式热插拔及在线维修功 能。
浙江华源电气有限公司
UPS 不间断电源使用说明书
UPS 不间断电源
使 用 说 明
浙 江 华 源 电 气 有 限 公 司.
PDF 文件使用 "pdfFactory Pro" 试用版本创建
UPS使用说明书
UPS（不间断电源）操作说明
一、安全注意事项：
1、只可用单相三线（含接地线）插头连接UPS。
2、勿将电池任意解体或损坏，否则电解液溢出时，会有很强的腐蚀性，一旦误触时，对皮肤和眼睛均会造成伤害。
3、严禁用火对电池进行处理，否则会爆炸伤人。
4、将电池两端或短路会有高电压、大电流的危险。
5、电池之维护及更换应由受过UPS专业训练的人员来处理，其它人未经同意不得擅动。
二、警告：
1、UPS内含之电压具有潜在的危险性，请勿打开机壳。
UPS维修必须由制造商认可合格之技术人员执行。
2、请在室内使用UPS，且避免置于湿度过高、阳光直射、接近散热体及带电体的环境。
3、请勿倾倒入任何液体或杂物于UPS内部，。
4、请注意：即使UPS输入电源断开，UPS内部组件仍与电池有电路联系，有潜在危险。
所以在从事维修与保养工作前，要断开电池。
5、UPS除内含电池外，不得外加电池或任意扩大电池容量。
三、操作说明
1、将电源线插头插入市电插座。
市电插座接线应符合国家规定的左零线、右火线的规定，此时橙色灯点亮。
2、开启前面板上的电源按钮开关，本机即进行工作状态（橙色指示灯与绿色指示灯点亮）。
3、将电脑及显示器插入后面板的插座，注意所接负载容量总和不得超过本机的额定输出功率。
4、初次使用或停用超过三个月，应在使用前接入市电8小时以上使蓄电池充满，以保证足够后备供电时间。
四、信息查讯
本设备面板LED状态显示与蜂鸣器报警一览表。
经典220V 不间断电源(UPS)技术说明书
目录第1章安全说明 (1)1.1 符号说明 (1)1.2 安全注意事项 (1)第2章产品介绍 (3)2.1 产品概述 (3)2.2 型号规则 (3)2.3 UPS 外观 (4)2.4 工作原理 (6)第3章安装 (7)3.1 开箱检查 (7)3.2 安装注意事项 (7)3.3 接线方法 (7)3.3.1 输入接线 (8)3.3.2 输出接线 (8)3.3.3 长效机外接电池 (9)3.3.4 通信接线 (10)3.3.5 通讯浪涌保护接口 (10)第4章运行和操作 (11)4.1 操作面板 (11)4.2 UPS 主要运行模式 (13)4.2.1 市电模式 (13)4.2.2 电池模式 (13)4.2.3 旁路模式 (13)4.3 操作 (14)4.3.1 开机操作 (14)4.3.2 关机操作 (14)4.3.3 电池自检操作 (14)4.3.4 消音操作 (15)4.3.5 LED面板显示和告警音说明 (15)4.3.6 LCD面板显示, 告警音和LCD显示内容说明 (16)第5章维护和保养 (19)5.1 常规维护 (19)5.2 电池维护 (19)第6章故障处理 (20)6.1 LED 操作面板故障处理表 (20)6.2 LCD操作面板故障处理表 (21)第7章产品规格.......................................................................................................................................... 7-17.1 基本电气规格 ................................................................................................................................. 7-17.2 尺寸重量 ......................................................................................................................................... 7-27.3 应用环境 ......................................................................................................................................... 7-27.4 传导辐射 ......................................................................................................................................... 7-27.5 安规 ................................................................................................................................................. 7-27.6 工业标准 ......................................................................................................................................... 7-2 维修保证.......................................................................................................................... 错误!未定义书签。
1不间断电源技术规格书
1不间断电源技术规格书
一、产品型号：不间断电源（UPS）
二、技术参数：
1、输入：1.大电流下限的标定：AC220V±15%的交流电源；
2.功率因素：0.99；
3.频率：45-55Hz；
4.输入电压：AC220V±15%；
5.输入频率：45-55Hz；
6.额定功率：1500VA-3000VA；
7.输入电流：6.6-17A。
2、输出：
1.大电流上限的标定：AC220V±15%的交流电源；
2.功率因素：0.9；
3.频率：47Hz；
4.输出电压：AC220V±10%；
5.输出频率：47Hz；
6.最大输出电流：14A；
7.输出线路抗扰度：M≥98dB。
3、特性：
1.支持负载投切，可实现节电；
2.内置高容量电池，可实现市电下电压低落、短时间大负载供电支持；
3.抗噪声、抗干扰性能，可以在具有良好的电磁兼容性；
4.采用压力抑制技术，可以有效保护您的电脑。
4、安全及保护：
1.采用双线低压安全保护，在检测到输出电压异常时，将自动断电；
2.支持电池电压低保护，保证电池的质量及寿命；
3.采用电池保护板，有效防止电池过电压，过放电；
4.采用多重电池自动充电系统，智能充电以及多重保护功能；
5.支持自动检测负载平衡，保证电池使用寿命；
6.采用温度自动控制，自动调节电池充电和放电电压，降低电。
UPS说明书技术参数
不间断电源u n i n t e r r u p t i b l e p o w e rs u p p l yU P S(6···250)K V A产品使用说明书目录1．产品介绍---------------------------------------------2 2．操作要求---------------------------------------------2 3．注意事项---------------------------------------------2 4．工作原理---------------------------------------------3 5．前板介绍---------------------------------------------7 6．安装---------------------------------------------------87. 主要技术指标---------------------------------------118. 告警说明---------------------------------------------159. UPS启动程序-------------------------------------17 10．UPS维修关机程序------------------------------17 11. 紧急关机程序--------------------------------------17 12．前显示板说明-------------------------------------18 13．并机系统启动操作步骤-------------------------21 14．并机系统关机步骤---------- --------------------2215. 并机系统紧急关机步骤--------------------------2216. 附页—开机注意事项----------------------------- 241．产品介绍三三系列三进三出全数字化UPS，是采用先进的微电子、电力电子、数字控制技术，集数字化、信息化、网络化为一体的高智能型产品，具有强大的信息采集系统、信号处理系统、监测系统和完善的保护系统。
UPS使用说明书
POWSYS UPS 的使用和维护（供用户参考）工程部马建民1.UPS基本原理UPS电源实质个是一个交流-直流-交流的过程。
它先把输入的交流电通过由三相可控硅组成的全桥整流为脉动的直流，经滤波电容的滤波后，成为稳定的直流电。
直流电电压分别为145V、270V、432V三类，分别适应不同用户的要求。
然后，UPS再把直流电进行变换，使之成为稳频、稳压的交流电。
这种方式为在线式，我公司生产的UPS 均是在线式。
按行业区分，UPS分为电力类及商业类。
电力类直流电压多为270V（适应230V直流屏），少数为145V（适应110 V直流屏），输出均为单相；商业类直流电压一般为432V（与32节电池相配），输出为三相。
下图为UPS的工作原理框图当主路外电消失时，电池开始放电，UPS依靠电池的能量，继续工作，输出逆变后的电压。
当电池电压低于阈值电压或逆变部分损坏时，UPS转旁路运行，保持供电输出的连续。
维修旁路开关确保能在不断电的情况下，使维修人员对UPS能进行检修。
2．整流原理POWSYS UPS 全部采用三相整流电路，除一小部分小功率机（10KV A以内）采用三相半波外，绝大多数均为三相全波可控硅整流。
通过改变可控硅的导通角，实现对直流电压的控制，使其具有较高的稳定性。
一般情况下，直流电压的变化在5V以内。
商业类全部采用432V直流电压，滤波电容上外接32块电池，每节电池的浮充电压恰为13.5V。
电力类多数为270V直流电压，与230V的直流屏接口，由于接有反向二极管，只允许直流屏的电池放电，禁止向电池充电。
3. 逆变原理采用IGBT大功率模块，该模块输入采用场效应管，输出采用三极管。
这是因为场效应管输入阻抗高，开关损耗小，所以用在输入端不仅使推动电流极大地减小，而且驱动损耗也相应下降；然而，场效应管功率不能做得很大，三极管容易实现大功率，故输出采用三极管。
这种场效应管与三极管的双生子，被称之为IGBT。
目前，国际上大功率UPS的逆变电路全部采用IGBT模块。
不间断电源(ups)带电源旁路使用说明
不间断电源（UPS）带电源旁路使用说明UPS不间断电源装置操作前说明该装置由瑞士进口，主要用于300MW机组。
说明书是91年2月28日送到上海电力安装第二工程公司电气试验室，该说明书翻译是初稿，因时间问题未作详细校对，仅供参考。
对装置的保护定值、微机元件参数未作进一步的调试。
译文中有部分图纸在原稿中。
UPS操作步骤1．断开UPS工作电源开关Q1和旁路电源开关Q902．断开蓄电池Q20闸刀一．投入整流器（RECT.）1．检查三相电压相序，检查操作面板电压表P122．合上UPS工作电源开关Q1，检查F2电源熔丝电压，应为380V3．合上操作面板上整流器S7按钮，整流器工作指示灯应亮4．核对整流器输出电压（P2电压表有指示）二．投入逆变器（INVERTER）1．同时按整流器/断开（S7-S4）按钮，断开整流器S7和UPS工作电源开关Q1 2．合上蓄电池Q20闸刀3．合上UPS工作电源开关Q1、整流器Q74．按上逆变器按钮Q6，并核对其交流输出电压5．测量Ph与N之间电压，观察逆变器交流输出电压、WRNV位置6．按试验按钮S5检查各指示灯、把电压切换开关S8切置安全母线且EA指示灯亮7．把静态电子开关Q50放置“自动”（AUTO）位置，测量L1L与N之间的电压8．测量负荷输出F41、F42接头电压应为220V9．按下S4/S6、S7按钮，停逆变器和整流器三．投入旁路电源1．合上旁路电源开关Q902．测量L1M-N间电压3．将静态电子开关Q50投入试验（TEST）和旁路（BYPASS）处，测量L1L-N间电压四．互为切换试验1．合上UPS工作电源开关Q1，蓄电池闸刀Q20合上，静态电子开关Q50放置自动（AUTO），整流器合上，逆变器合上，测量L1L-N间电压，打开Q1，则L1L 不停电2．合上UPS工作电源开关Q1，合上旁路电源开关Q90，静态电子开关Q50放置自动（AUTO），整流器合上，逆变器合上，测量L1L-N间电压，断开Q1，则L1L不断电系统接线图如下：1．1 指示仪表1．2 操作面板失压继电器接点上述章节中缺少的页数即是本单位系统未使用这些部件。
ups-15kva使用说明
ups-15kva使用说明UPS-15KVA(3C15KF)使用说明一、产品概述UPS-15KVA(3C15KF)是一款高效、可靠的不间断电源系统，可广泛适用于办公室、数据中心、机房等需要持续供电保护的场所。
其额定功率为15千伏安，并具备多种保护功能，包括过电流保护、过电压保护、短路保护等。
二、外观及接口说明1.UPS-15KVA(3C15KF)外观简洁、紧凑，占用空间小。
2.所有接口位于UPS的背面，包括输入接口、输出接口、通信接口等。
3.输入接口包括主电源输入口和备用电源输入口，可选择使用其中一种进行电源输入。
4.输出接口包括电池组输出口和负载输出口，电池组输出口用于连接电池组并为UPS提供备用电源，负载输出口用于连接需要持续供电的设备。
5.通信接口包括RS232接口、RS485接口和USB接口，可通过这些接口与计算机或其他设备进行通信，实现远程监控和管理。
三、安装及使用注意事项1.在安装UPS之前，请确保所选择的安装位置有足够的空间，并且通风良好，温度适宜。
2.在连接主电源之前，请确保主电源的额定电压和UPS的额定电压一致，并接地良好。
3.在连接负载设备之前，请确保负载设备的额定功率不超过UPS的额定功率，以防止过载。
4.安装和维护UPS时，请务必断开所有电源，并遵循相关安全规范和操作指南。
5.如需使用备用电源输入口，需提前准备好备用电源设备，并按照连接方式连接好备用电源。
四、UPS的基本操作1.打开UPS电源开关，此时UPS进入待机状态，可以通过UPS的显示屏上的按钮进行操作。
2.通过菜单按钮可以进入设置界面，通过上下按钮选择需要修改的参数，并通过确认按钮进行确认。
3.可通过显示屏上的按钮查看UPS的运行状态、电池电量、负载百分比等信息。
4.当主电源中断时，UPS将自动切换到备用电源输入，保证负载设备的正常运行。
5.当主电源恢复时，UPS将自动切换回主电源输入，同时为备用电源进行充电。
五、UPS的维护保养1.请定期检查UPS的工作状态，并及时修复或更换故障部件。
UPS电源产品说明书
★前言感谢您购买本系列UPS，该系列含有短路保护、滤波、自动关机等功能，大大增强了对您设备安全的保护！请仔细阅读说明，以免在使用过程中出错。
★安全注意事项为确保安全使用，请遵守下列事项：1、本产品特为个人电脑设计，不推荐使用于生命支持系统和其他特定的重要设备。
2、请勿超过额定负载使用。
3、UPS内有大容量蓄电池，绝不可打开外壳，否则会导致触电等危险，如需内部检修、更换蓄电池，请交付指定的维修点。
4、UPS如果内部短路会导致电击或着火的危险，故不得将装有液体的容器放置于UPS上方，以免导致触电等危险。
5、万一机器冒烟，请迅速切断电源，并与经销商联系。
6、请勿在以下环境保管或使用本产品：◆有可燃性气体、腐蚀性物质、大量灰尘的场所◆异常高温或低温（40°C以上或0°C以下），高湿度（90%以上）的场所◆有阳光直射或接近发热器具的场所◆有剧烈震动的场所◆室外7、万一UPS周围失火，请使用干粉灭火器。
使用液体灭火器有导致触电的危险。
8、请将插座放在UPS附近，以便紧急情况时能拔掉插座，切断电源★安装及使用◆包装检查打开包装，包装内应有：●UPS整机●说明书取出UPS，检查机器是否在运输中损坏。
如有损坏或部件缺少，请勿开机，并告知承运商或经销商。
市电连接当输入电源线将UPS机器与市电连接时，开始给电池充电。
建议机器先充电6小时后再使用。
♦连接设备将使用设备的输入电源线连接到UPS后背板上的稳压电池输出插座上。
提醒:请确认UPS是开机状态，以确保市电断电时UPS可以保护所连接重要设备的数据，防止丢失。
注意:不要在UPS稳压电池输出插座上连接打印机或扫描器，这些设备将会明显使UPS的负荷超载导致不能正常工作。
开启UPS开启UPS机器时，轻按开关按键，指示灯亮起即可。
本机器具有直流开机功能，不需要市电就可以直接启动UPS，方便使用。
一旦市电中断，UPS转入后备供电，请及时对个人电脑其他负载作存盘或其他断电应急处理。
不间断电源(UPS)操作手册
不间断电源（UPS）操作手册站级停电后，机柜所有设备、前台POS、发卡充值网点电脑、液位仪也同时断电了。
如果确认所有设备已连到UPS，那么此现象表明UPS没有正常工作，需先进行以下简单判断，确认无法解决的报地市信息人员联系厂商进行解决。
开机/消音键有三个功能：1）启动逆变器：按开机/消音键1秒可开启逆变器。
2）电池供电模式告警消音：电池供电模式下发生每3.3s鸣1声的声音告警时，按开机/消音键1秒可消除该声音告警。
3）启动电池自检：在市电逆变供电模式下，按开机/消音键1秒可启动电池自检。
关机键有两个功能：1）关闭逆变器：UPS处于市电逆变供电模式或电池供电模式时，按关机键1秒可关闭逆变器。
2）使UPS进入待机状态：UPS处于旁路供电模式时，按关机键1秒可关闭UPS的旁路输出，使UPS进入待机状态。
面板指示灯含义UPS正常连接的情况下，只有市电、逆变指示灯亮，负载过高时旁路灯亮，只有市电灯亮，逆变灯不亮，则电池没有接入；市电停用，使用电池供电时，电池、逆变灯亮，负载过高时旁路灯亮。
（正常情况负载不得超过75%,即指示灯最多1、2、3亮，出现4、5灯亮时须减少连接UPS的系统设备；出现旁路灯亮时必须减少连接UPS 的系统设备；市电灯亮同时告警灯亮，必须报修；告警声持续鸣叫或每1秒鸣1声则须关闭UPS后报修。
）使用发电机连接UPS之后，必须检查UPS上的市电指示灯，如果市电指示灯闪烁或熄灭，则表明发电机的电压或频率超出规格要求，此时应检查输入电压和频率，以及交流输入过流保护开关，同时减少连接的设备，避免电池放完电后关机造成损失。
UPS的市电指示灯为绿色，在UPS的显示面板上（有“市电”二字标识），供电正常时常亮，供电掉电时灭，供电异常时闪烁。
