保险丝规格
保险丝常用规格及其知识详解
保险丝常用规格及其知识详解一、保险丝的选择涉及到哪些参数多家权威的测试和鉴定机构，如美国的保险商实验公司的UL认证、加拿大标准协会的CSA认证、日本国际与贸易工业部的MTTI认证和国际电气技术委员会的ICE认证。
保险丝的选择涉及下列因素：1.正常工作电流。
2.施加在保险丝上的外加电压。
3.要求保险丝断开的不正常电流。
4.允许不正常电流存在的最短和最长时间。
5.保险丝的环境温度。
6.脉冲、冲击电流、浪涌电流、启动电流和电路瞬变值。
7.是否有超出保险丝规范的特殊要求。
8.安装结构的尺寸限制。
9.要求的认证机构。
10.保险丝座件：保险丝夹、安装盒、面板安装等。
二、选择保险丝时参数的意思下面把保险丝选型中常见的参数和术语作一些说明。
正常工作电流：在25℃条件下运行，保险丝的电流额定值通常要减少25%以避免有害熔断。
大多数传统的保险丝其采用的材料具有较低的熔化温度。
因此，该种保险丝对环境温度的变化比较敏感。
例如一个电流额定值为10A的保险丝通常不能在25℃环境温度下大于7.5A的电流运行。
电压额定值：保险丝的电压额定值必须等于或大于有效的电路电压。
一般标准电压额定值系列为32V、125V、250V、600V。
熔断器是有电压等级区别的，比如在额定电流相同的情况下，10kV的熔断器和220V 熔断器区别就很大，虽然相同的电流都能使其熔断，但如果电压太高，熔断的断口就不能保证绝缘安全。
所以高压熔断器可以用在低压上，但低压的就不能用在高压上。
电阻：保险丝的电阻在整个电路中并不十分重要。
但对于安培数小于1的保险丝的电阻会有几个欧姆，所以在低电压电路中采用保险丝时应考虑这个问题。
大部分的保险丝是用正温度系数材料制成，所以也有冷电阻和热电阻之分。
环境温度：保险丝的电流承载能力，其实验是在环境温度为25℃情况下进行的，这种实验受环境温度变化的影响。
环境温度越高，保险丝的工作温度就越高，其保险丝的电流承载能力就越低，寿命也就越短。
保险丝的分类与介绍
保险丝的分类与介绍保险丝是一种用于保护电器设备的安全装置，主要用于断开电路，防止电器设备过载、短路、漏电等故障。
根据具体的使用场景和功能，保险丝可以分为多种不同类型。
下面将介绍一些常见的保险丝类型。
第一类是玻璃管保险丝。
这种保险丝是最常见的一种，通常由玻璃管和两个金属端子组成。
玻璃管内部填充了一根可熔化的金属丝，当电流超过保险丝所能承受的电流极限时，金属丝就会熔化断开，切断电路。
玻璃管保险丝可以根据电流大小和外观尺寸来分类，常见的有3A、5A、10A等不同的额定电流。
第二类是陶瓷管保险丝。
相比玻璃管保险丝，陶瓷管保险丝具有更高的耐热性和耐电压性能，适用于一些高功率的电气设备。
陶瓷保险丝结构与玻璃管保险丝类似，但外观上由于材料不同而有所差异。
陶瓷管保险丝可以承受更大的电流和电压，通常用于工业领域。
第三类是导线保险丝。
导线保险丝通常由金属导线和绝缘材料组成。
当电流超过保险丝所能承受的电流极限时，电线会烧断，从而切断电路。
导线保险丝适用于低功率电气设备，常见的有铝丝保险丝和铜丝保险丝。
铝丝保险丝通常用于家庭电气设备，而铜丝保险丝则适用于一些大型商业设备。
第四类是热保险丝。
热保险丝是一种特殊类型的保险丝，它采用了形状记忆合金材料。
这种材料在低温下是弹性的，当温度升高到一定程度时，形状记忆合金材料会发生相变，从而产生一个断开电路的力。
热保险丝通常用于需要快速反应的设备，如电磁炉和电热水器等。
除了以上介绍的几种常见的保险丝类型，还有一些其他特殊用途的保险丝。
例如，汽车保险丝用于汽车电气系统的保护，防止短路引起的火灾；快速熔断保险丝用于需要快速切断电路的场合，以防止设备损坏；超小型表面安装保险丝广泛应用于电子产品，如手机和电脑等。
总之，保险丝的分类多种多样，各种类型的保险丝在不同的场合有不同的应用。
通过选择合适的保险丝类型，可以有效地保护电器设备的安全运行。
用户在购买和替换保险丝时，应该根据设备的需求和规格，选择适合的保险丝类型和额定电流值，确保电器设备的安全性和可靠性。
保险丝结构、原理及使用方法
保险丝结构、原理及使用方法保险丝是惯常的口语叫法，官方名称是“熔断器”，而它们的用途与家里保险丝的作用大同小异，当电路中用电器负载过大或电路中有短路的情况导致电路中电流异常并超过其额定电流时熔断，起到保护（线路）及用电设备的作用，是保护构成汽车电路的导线、用电设备、装置等免遭火灾等事故损害的重要部件。
一、车用保险丝种类（1）按形状分：插片式保险丝、方型保险丝、玻璃管式保险丝、裸片保险丝、插栓式保险丝。
车用保险丝种类其中，插栓式保险丝可分为：小号(M5orM6)叉栓式保险丝、大号(M8)叉栓式保险丝。
玻璃管保险丝可分为：6.35×30mm玻璃管保险丝、6.35×31.75mm玻璃管保险丝、10×38mm玻璃管保险丝。
（2）按额定电压分：高压保险丝、低压保险丝。
高压保险丝：工作电压在DC32V～DC450V之间的保险，标准的保险丝额定电压值分为：32V、125V、250V和600V（3）按熔断速度分：快熔保险丝、慢熔保险丝。
1）快熔保险丝的主要部件是细锡线，用在阻性电路中，保护一些对电流变化特别敏感的元器件；2）慢熔断型保险丝又被称为耐浪涌保险丝或延时保险丝，与快熔保险丝的最主要区别在于它对瞬间脉冲电流的承受能力不同，其熔体主要部件是锡—铜合金片，主要应用于感性或容性电路中。
在感性或容性电路中电路，当在刚刚接通电源时都会产生一个瞬间浪涌电流且往往比正常稳态电流要大好多倍，甚至几十倍，如果在该电路中使用的保险丝的耐浪涌能力不够强的话，保险丝就会被大能量的浪涌或脉冲电流所冲断而无法正常工作。
即使浪涌电流的持续时间很短，所释放出来的能量不足以冲断保险丝时，保险丝也会受到一定程度的损失，经过一定次数的浪涌冲击后而被冲断。
因此，我们选择保险丝时需要根据被保护的电路选择合适的保险丝类别。
一般来说，在雨刮、鼓风电机、电动车窗等电路中使用慢熔断特性的保险丝，在大灯电路、后玻璃除霜等电路中使用具有快熔断特性的插片式保险丝。
ICP系列保险丝规格书
6-2 結構 / Structure
編號 No. ћ
ќ
ѝ
ў
元件 Component
熔絲 Wire 銅帽 Cap 本體 Body 引線 Lead
3. 額定電流和額定電壓/ RATED CURRENT AND RATED VOLTAGE
額定電流 / Rated Current: 250mA~6.3A 額定電壓 / Rated Voltage: 250VAC
4. 標示 / MARKING
保險絲兩端銅帽上需有下列標示/The fuses cap shall have the following marking
13-2 內包裝盒 Inner box of packing
單位：mm Unit：mm
PAGE:05OF06
13-3 外包裝箱 Outer box of packing
ICP 系列保險絲規格書 THE SPECIFICATION OF FUSE
單位：mm Unit：mm
14. 其他 / OTHERS 14-1 如果在使用中有超出本規格書的要求，必須經由雙方協商確認. In the event that an impropriety is found beyond this specification ,it shall be fixed by mutual agreement between the parties.
Temperature-Current curve:
PAGE:03OF06
保险丝选型讲解
车用保险丝选型详解一、保险丝简介保险丝(fuse)也被称为电流保险丝，IEC127标准将它定义为“熔断体（fuse-link)”。
熔断体是由电阻率比较大而熔点较低的银铜合金制成的导线。
若电路中正确地安置了保险丝，那么，保险丝就会在电流异常升高到一定的高度和热度的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。
百多年前由爱迪生发明的保险丝用于保护当时昂贵的白炽灯，随着时代的发展，保险丝保护电子/电力设备不受过电流/过热的伤害，避免电子设备因内部故障所引起的严重伤害。
保险丝是熔断器的俗称，起短路保护的作用，保护电路及用电设备，不因短路故障而损坏，避免发生火灾。
以前在我们家庭电路里，金属保险丝是必不可少的元件，后来有了断路器，保险丝也就比较少见了。
但是，这并不意味着保险丝就没用了，随着新型材料的出现，许多新型保险丝已经广泛应用于各种电路中，担负着短路保护的作用。
二、保险丝的组成：保险丝，即熔断器由3个部分组成，分别是：1.熔体它是熔断器的核心，熔断时起到切断电流的作用，家用保险丝常用铅锑合金制成；2.电极它是熔体与电路联接的部件。
通常有两个，必须有良好的导电性，应连接紧密，不应有过大的接触电阻；3.外壳（支架）保险丝的熔体一般都纤细柔软的，外壳（支架）的作用是将熔体和电极固定起来，成为刚性的整体，便于安装、使用，一般具有良好的机械强度、绝缘性、耐热性和阻燃性。
汽车电路也不例外，也需要短路保护，对于我们有车一族来说，从某种意义上说，保险丝就是保命丝，千万不要小看它哦，把它当成可有可无的东西。
三、车用保险丝分类保险丝种类很多，有按保护形式分类、按使用范围分类、按体积分类、按额定电压分类、按分断能力分类、按熔断速度分类等。
汽车用保险丝标准化程度最高、世界各国汽车制造厂商均在使用，车用保险丝的具体分类举例如下：1.按类型分类1)电流保险丝贴片保险丝，有0805、1206等规格，采用薄膜技术以精准地控制电气特性，由于体积较小，因此比较适合于空间受限应用中的电路提供次级保护的理想选择，例如手持式的可携带电子设备以及各种仪器仪表。

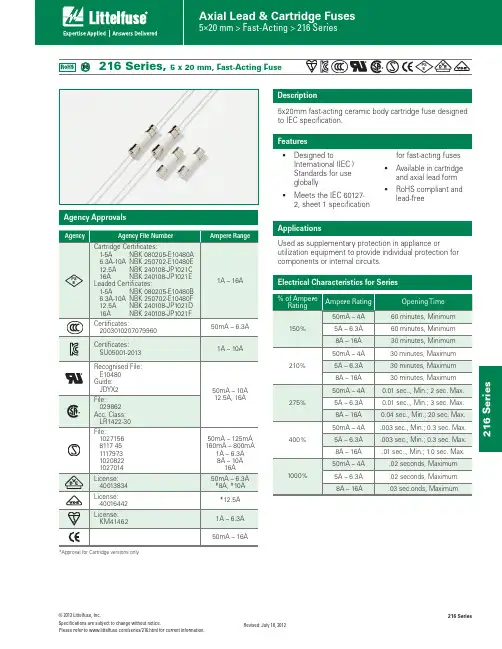

Littelfuse 216系列保险丝规格书说明书
Electrical Characteristics for Series
% of Ampere Rating
Ampere Rating
50mA – 4A
Opening Time 60 minutes, Minimum
150%
5A – 6.3A
60 minutes, Minimum
8A – 16A
30 minutes, Minimum
0
Time (Seconds)
Preheat Time
Dwell Time
Cooling Time
Recommended Process Parameters:
Wave Parameter
Lead-Free Recommendation
Preheat:
%FQFOETPO'MVY"DUJWBUJPO5FNQFSBUVSF
Axial Lead & Cartridge Fuses
5×20 mm > Fast-Acting > 216 Series
216 Series, 5 x 20 mm, Fast-Acting Fuse
PS E
Agency Approvals
Agency
PS E
Agency File Number
Cartridge Certificates:
8A – 16A
0.04 sec., Min.; 20 sec. Max.
50mA – 4A .003 sec., Min.; 0.3 sec. Max.
400%
5A – 6.3A
.003 sec., Min.; 0.3 sec. Max.
8A – 16A
保险丝标准
电路保护
标准: 保险丝
汽车的
电子的
电力的
ATO MIDI
SAE J 1284 LF 等等.
CARTR. LT5 (PICO) (SMD) MIDGET BLS JTD
基础:延时保险丝熔断过程
t = 0 熔丝和锡球都是固体
t = 1 熔丝=固体, 锡球=液体 扩散过程开始
熔丝=液体, 锡球=液体, 混合部=固体 和 液体 扩散过程在进行中 t =2 液体合金 (熔丝+锡球)
Confidential and Proprietary to Littelfuse, Inc. © 2004 Littelfuse, Inc. All rights reserved.
- 在高过流时，保险丝动作较慢.
- 保险丝上标有 T. - 慢熔断保险丝上含有锡球或镀层. 快速动作:
- 在高过流时，保险丝动作较快. - 保险丝上标有 F.
Confidential and Proprietary to Littelfuse, Inc. © 2004 Littelfuse, Inc. All rights reserved.
• 保险丝标准 • 基本熔丝学 • 保险丝分断能力等级 • 保险丝和电流比率 • 熔化热能值 I²t • 温度对保险丝额定值的影响 • 应用计算
Confidential and Proprietary to Littelfuse, Inc. © 2004 Littelfuse, Inc. All rights reserved.
保险丝的型号有哪些
赫森电气 赫森电气（无锡）有限公司坐落于享誉“太湖明珠”之城-无锡，由加拿大赫森电能研究所参与保险丝的型号有哪些保险丝的型号有哪些，这是我们在购买时需要确认的问题。
不然买回来的型号不对，不仅会有使用上的隐患，严重的还会对我们自身造成危险。
所以说选对保险丝的型号很重要的，那么保险丝的型号有哪些呢？下面由赫森电气给大家来详细的介绍。
1.保险丝规格表示常用保险丝规格常用保险丝规格（铅不少于百分之98，锑百分之0.3～1.5，杂质不多于百分之1.5）直径（mm ）额定电流（A ）额定功率（W ）熔断电流（A ）熔断功率（W ），主要是额定电流、额定功率和熔断功率。
2.家用保险丝型号及规格保险丝主要用来家用电器的防止短路故障的基本保护装置，一般根据家用电器的电流来配备选择，可以这样简单计算考虑电流=（功率÷电压）&TImes;1.5，例如电器设备电流=1千瓦÷220伏&TImes;1.5=6.8安，你可以选择保险丝6——8安即可。
赫森电气 赫森电气（无锡）有限公司坐落于享誉“太湖明珠”之城-无锡，由加拿大赫森电能研究所参与保险丝的熔断电流通常为额定电流的1.5～2.0倍。
如家庭中正常用电时各用电器总功率之和超过1100瓦的选择5安培的保险丝，使用直径为0.98毫米的20号保险丝就可以了，当电流超过7.5安培至10安培时，保险丝就会自动熔断达到保护的目的。
以上就是保险丝的型号介绍，有任何问题，欢迎您来咨询赫森电气(无锡)有限公司。
赫森电气(无锡)有限公司坐落于享誉“太湖明珠”之城—无锡，专注于超快速半导体设备保护与光伏熔断器的研发﹑制造﹑销售和服务的专业厂家。
公司以国际化市场为导向，2014年始组建团队，赫森在中国无锡开展熔断器的课题研究。
通过不断的研究﹑开发以及大量的实践，终于在大功率电动汽车电池组与充电﹑轨道交通﹑航天器UPS 电源﹑光伏发电等电力系统保护领域获得显著成果。
保险丝选用设计规范
保险丝选用设计规范CY-WE-18-04-221.目的为了使本公司产品设计文件中有关保险丝设计选用的技术要求进一步规范化，特制定本规范。
2.适用范围适用于本公司产品设计过程中对保险丝的选用。
3.规范3.1保险丝分类3.1.1本公司保险丝目前有功得和SUN两家供应商，除定型的客户已承认的机种还用功得的保险丝外，由于采购和成本原因新开发的产品所用保险丝一般选用SUN。
3.1.2从熔断速度来讲，保险丝一般分为快速型和慢速型两种，以下以SUN为例说明：3.1.2.1 5G、5GP、5F、5FP、6G、6GP为快速型，其中：a. 5G、5GP、 6G和6GP有UL认证；b. 5F和5FP无UL认证；c. 5G、5F和6G无引脚；d. 5GP、5GP和6GP有引脚。
3.1.2.2 5S、5SP、5T、5TP、6S、6SP为慢速型，其中：a. 5S 、5SP、6S和6SP有UL认证；b. 5T和5TP无UL认证；c. 5S、5T和6S无引脚；d. 5SP、5TP和6SP有引脚。
3.1.3保险丝还有温度保险丝和过流保护器两种延伸类型，温度保险丝主要用于变压器里作温度保险用，过流保护器主要用于电源电流大于10A以上的机种作过流保护用。
3.2选型3.2.1 100V-120V保险丝选用5G、5GP、5F、5FP、6G、6GP快速型保险丝，220V-240V保险丝选用5S、5SP、5T、5TP、6S、6SP慢速型保险丝，OEM机种按客户要求选择。
3.2.2 100V-120V保险丝一般选值计算原则：假定放大器的额定输出功率为W保险丝的电流计算值为AI（单位为安培）保险丝的实际取值为A（单位为安培）其经验计算公式为：AI=11W/590+0.8则A按保险丝的标称电流的优先取值顺序为① A =AI ±0.1②AI +0.1≤A≤AI +0.43.2.3 220V-240V保险丝一般选值原则：保险丝规格电流值以100V-120V保险丝取值的1/2倍取值。
SS-5-1A-AP保险丝规格书
Description• Time-delay subminiature fuse with low breaking capacity• Plastic cap and base, flammability UL 94V0• Lead wire with tin-plated copper, diameter 0.6mm• Protects against harmful overcurrents in primary andsecondary applications• Small rectangular-leaded design minmizes board space and eliminates need for additional mounting components (BK/PCS holder optional if field replacement is desirable)• Designed to IEC 60127-3 Sheet 4 (400mA - 4A) and extension 5A, 6.3AAgency Information•cURus: File E19180, Guide JDYX2/JDYX8•VDE: File 40015513•SEMKO: File 807650, 808892•CQC: File CQC08012025533•PSE:File JET1641-31007-1001, JET1641-31007-1002•EK-MARK: File SU05011-8001, SU05011-8002, SU05011-8003Specifications•Solderability: EIA-186-9E Method 9•High frequency vibration: MIL-STD-202F , Method 201A•Operating temperature: -40°C to +125°C•Soldering heat resistance: 260°C, 10 sec. max (IEC 60068-2-20)Ordering•Specify product and packaging code (i.e., SS-5-1A-AP)Dimensions - mm / [inches]Subminiature FusesSS-5 Series, Time-Delayo709 BU-SB07219Page 1 of 3Data Sheet 2621PbHALOGENHF FREEPackaging - mm / [inches]APAP1Mounting Socket (RoHS compliant)•Available as option. Specify catalog number BK/PCS(In bulk 100 per bag)0.03"(3.05mm ±0.25mm)Socket (PCS)*Conducting path min.0.2mm2.**Interrupting ratings:400mA-3.15A were measured at 35A,95%-100% of PF on AC; 4A,5A & 6.3A measured at 10x Rated Current,95%-100% of PF on AC. ***Typical cold resistance measured at <10% of rated current.†I2t value is measured at 10I n DC.‡ Typical voltage drop measured at 20°C ambient temperature at rated current.0709 BU-SB07219Page 2 of 3Data Sheet 2621Time-Current CurveThe only controlled copy of this Data Sheet is the electronic read-only version located on the Cooper Bussmann Network Drive.All other copies of this document are by definition uncontrolled.This bulletin is intended to clearly present comprehensive product data and provide technical information that will help the end user with design applications.Cooper Bussmann reserves the right,without notice,to change design or construction of any products and to discontinue or limit distribution of any products.Cooper Bussmann also reserves the right to change or update,without notice,any technical information contained in this bulletin.Once a product has been selected,it should be tested by the user in all possible applications.Life Support Policy:Cooper Bussmann does not authorize the use of any of its products for use in life support devices or systems without the express written approval of an officer of the Company.Life support systems are devices which support or sustain life,and whose failure to perform,when properly used in accordance with instructions for use provided in the labeling,can be reasonably expected to result in significant injury to the user.Current in AmpsT i m e i n S e c o n d sPackaging CodePackaging SuffixDescription-BK 200 fuses in polybag, Lead L = 4.3 ±0.3-BK1200 fuses in polybag, Lead L = 18.8 ±1.0-BK2200 fuses in polybag, Lead L = 21 ±3.0-AP 1000 fuses Ammo Pack, Pitch = 12.7-AP11000 fuses Ammo Pack, Pitch = 15。
保险丝的主要参数详解
万联芯城销售美国力特，AVX等多家知名国际品牌保险丝器件，万联芯城成立于2014年，资金1100万，是中国首批电子元器件垂直电商之一，多年来一直秉承“以良心作好良芯”的服务理念，为客户带来优质的物料产品。
点击进入万联芯城。
点击进入万联芯城保险丝选择的主要参数:1. 电压额定值 (Voltage Ratings)：保险丝的电压额定值必须大于或者等于断开电路的最大电压。
由于保险丝的阻值非常低，只有当保险丝试图熔断时，保险丝的电压额定值才变得重要。
当熔丝元件熔化后，保险丝必须能迅速断开，熄灭电弧，并且阻止开路电压通过断开的熔丝元件再次触发电弧。
2. 电流额定值 (Current Ratings)：电流额定值表明了保险丝在一套测试条件下的电流承载能力。
每只保险丝都会注明电流额定值，这个值可以是数字，字母或颜色标记。
可以通过产品数据表找到每种标记的意义。
3. 分断能力 (Breaking Capacity/Interrupting Rating)：保险丝必须能在不破坏周围电路的情况下断开故障电路。
分断能力就是指在额定电压下，保险丝能够安全断开电路，并且不发生破损时的最大电流值。
保险丝的分断能力必须等于或大于电路中的可能发生的最大故障电流。
4. 熔断积分 (Melting Integral)：保险丝的熔断积分，是熔断这一保险丝的熔丝元件所需的能量，也称之为熔断值I2t。
熔丝元件的结构、材料和横截面积决定了这个值。
每一系列保险丝根据额定电流值不同，使用了不同的材料和元件配置，因此确定每只保险丝的I2t非常必要。
通常在直流电路中，采用 10 倍的额定电流作为故障电流，使保险丝在极短的时间内断开，通过高速示波仪和积分程序来测得非常精确的I2t。
5. 环境温度 (Ambient Temperature)：环境温度是直接接触在保险丝周围的空气温度，不是指室温。
保险丝的电特性在 25°C 环境温度中是额定的标准值。
保险丝标准尺寸
保险丝标准尺寸保险丝的尺寸和类型因其应用和电流承载能力而异。
以下是常见的保险丝类型和它们的标准尺寸：1.插片式保险丝：•超小号插片保险丝•小号汽车保险丝：额定电流有5-20安培(A)•中号汽车保险丝：额定电流有20-40安培(A)•大号汽车保险丝：额定电流有30-120安培(A)；外观尺寸一般为6x30mm，适用于电流较大的电器系统，如发动机控制器、空调系统等1.叉栓式保险丝：•小号叉栓式保险丝：额定电流有30-150安培(A)•大号叉栓式保险丝：额定电流有40-800安培(A)1.汽车玻璃管保险丝：• 6.35×30mm玻璃管保险丝• 6.35×31.75mm玻璃管保险丝•10×38mm玻璃管保险丝：额定电流有20-80安培(A)1.管状保险丝：•条丝状：直接以螺丝锁定，用于各种尺寸的旧式开关、插座•片状（裸片状）：比旧式丝状方便使用•玻璃管状：有几种不同尺寸，常见于电子产品。
例如，6.3 x 32 mm （直径x 长度）和5 x 20 mm•陶瓷管状：有几种不同形状及尺寸，可避免玻璃爆裂•常用的管形保险丝外观尺寸有Φ6X30，Φ5X20，Φ3X10，Φ2X71.塑胶片状带金属片状接脚：汽车保险丝2.表面接着元件（SMD）型3.圆柱体状，插件式：直接焊接于电路板上，用于产品内部此外，还有表贴保险丝，其外观尺寸有6.1X2.7X2.7，10.1X3.1X3.1等。
在选择保险丝时，应根据应用的具体需求和电路的工作条件来确定合适的类型和尺寸。
同时，也需要注意不同认证标准的电流降额，按照标准认证的降额是0.75，即实际稳态工作电流不应超过额定电流的75%。
以上信息仅供参考，如需了解更多关于保险丝的知识，建议咨询电子工程师或查阅相关书籍资料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用保险丝规格
常用保险丝规格
(铅不少于98%,锑0.3～1.5%,杂质不多于1.5%)(铅95% 锡5%)
直径(mm)额定电流(A)额定功率(W)熔断电流(A)熔断功率(W)直径(mm)额定电流(A)额定功率(W)熔断电流(A)熔断功率(W)
0.28122024400.50824403660
0.32 1.1242 2.24840.559 2.3506 3.5770
0.35 1.25275 2.55500.61 2.65724880
0.36 1.35297 2.75940.71 3.372651100
0.4 1.533036600.813 4.190261320
0.46 1.85407 3.78140.915 4.8105671540
0.5224404880 1.2271540102200
0.54 2.25495 4.5990 1.63112420163520
0.6 2.555051100 1.83132860194180
0.71366061320 2.03153300224840
0.81 3.758257.51650 2.34183960275940
0.9851100102200 2.65224840327040
1.0261320122640
2.95265720378140
1.257.51650153300 3.26306600449680
1.51102200204400
1.67112420224840
1.751
2.52750255500
1.98153300306600
2.4204400408800
2.782555005011000
在很多电子设备中，都离不开保险丝（FUSE）。
自从十九世纪九十年代爱迪生发明了把细导线封闭在台灯座里的第一个插塞式保险丝之后，保险 保险丝的各项额定值及其性能指标是根据实验室条件及验收规范测定的。
国际上有多家权威的测试和鉴定机构，如美国的保险商实验公司的 保险丝的选择涉及下列因素：
1. 正常工作电流。
2. 施加在保险丝上的外加电压。
3. 要求保险丝断开的不正常电流。
4. 允许不正常电流存在的最短和最长时间。
5. 保险丝的环境温度。
6. 脉冲、冲击电流、浪涌电流、启动电流和电路瞬变值。
7. 是否有超出保险丝规范的特殊要求。
8. 安装结构的尺寸限制。
9. 要求的认证机构。
10. 保险丝座件：保险丝夹、安装盒、面板安装等。
下面把保险丝选型中常见的参数和术语作一些说明。
正常工作电流：在25℃条件下运行，保险丝的电流额定值通常要减少25%以避免有害熔断。
大多数传统的保险丝其采用的材料具有较低的熔 电压额定值：保险丝的电压额定值必须等于或大于有效的电路电压。
一般标准电压额定值系列为32V、125V、250V、600V。
电阻：保险丝的电阻在整个电路中并不十分重要。
但对于安培数小于1的保险丝的电阻会有几个欧姆，所以在低电压电路中采用保险丝时应考 环境温度：保险丝的电流承载能力，其实验是在环境温度为25℃情况下进行的，这种实验受环境温度变化的影响。
环境温度越高，保险丝的 熔断额定容量：也称为致断容量。
熔断额定容量是保险丝在额定电压下能够确实熔断的最大许可电流。
短路时，保险丝中会多次通过比正常 保险丝性能：保险丝的性能是指保险丝对各种电流负荷做出反应的迅速程度。
保险丝按性能常分为正常响应、延时断开、快动作和电流限制 有害断路：常常是由于对所设计的电路分析不完整造成的。
在前面所列出的保险丝选择所涉及的所有因素中，必须特别注意正常工作电流、 公称溶化热能：就是指熔化溶断部件所需的能量，用I2t表示，读为"安培平方秒"。
一般在权威认证机构，都要进行熔化热能测试：给保险丝施 因此，选用保险丝时，除了考虑前面所说的正常工作电流、减少额定值、环境温度外，还要考虑I2t值。
另外还要注意：由于大多数保险丝有
丝之后，保险丝的种类越来越多，应用越来越广。
这里介绍一些保险丝参数、选择及应用常识。
商实验公司的UL认证，加拿大标准协会的CSA认证、日本国际与贸易工业部的MTTI认证和国际电气技术委员会的ICE认证。
具有较低的熔化温度。
因此，该种保险丝对环境温度的变化比较敏感。
例如一个电流额定值为10A的保险丝通常不能在25℃环境温度下大于7.5A的电流
保险丝时应考虑这个问题。
大部分的保险丝是用正温度系数材料制成，所以也有冷电阻和热电阻之分。
高，保险丝的工作温度就越高，其保险丝的电流承载能力就越低，寿命也就越短。
相反，在较低的温度下允许会延长保险丝的寿命。
次通过比正常工作电流大的瞬间过载电流。
安全运行时要求保险丝保持完整的状态（无爆裂或断裂）。
作和电流限制四种类型。
常工作电流、环境温度和过载量。
在使用时，不能只根据正常工作电流和环境温度来选择保险丝，还要注意其他使用条件。
例如，造成常规电源有害断试：给保险丝施加一个电流增量并测量融化发生的时间，如果在约0.008秒或更长的时间内不发生融化，那么就增加脉冲电流的强度。
重复进行实验直到多数保险丝有焊接接头，因此在焊接这些保险丝时要特别小心。
因为焊接热量过多会使保险丝内的焊料回流而改变它的额定值。
保险丝类似于半导体的
于7.5A的电流运行。
规电源有害断路的一种常见原因就是没有充分考虑保险丝的公称熔化热能的额定值，它也必须满足由电源平滑滤波的输入电容器产生的浪涌电流对保险进行实验直到保险丝的熔断时间在0.008秒以内。
这一测试的目的是确保所产生的热能没有足够的时间从保险丝部件通过热传导跑掉，也就是说，全部热似于半导体的热敏元件，因此，在焊接保险丝时最好采用吸热装置。
电流对保险丝提出的要求。
如果要保险丝安全可靠工作，那么要选用保险丝的熔化热能不大于该保险丝公称溶化热能额定值的20%。
就是说，全部热能用于溶断保险丝。
