闸阀详解

闸阀（gate valve）的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面，最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。闸阀驱动方式分类：手动闸阀，气动闸阀，电动闸阀。

简介

锻钢闸阀：是所有用锻件材料加工而成的闸阀统称为锻钢闸阀，锻件材料有A105、F11、F5、304、304L、

闸阀

316、316L等。国内常说的锻钢闸阀通常指小口径的锻钢闸阀，口径范围：DN10~DN50；压力范围：国标PN16~PN320、美标：Class150 ～2500，可采美标或国标尺寸生产加工，厂家均有现货供应。超出DN50口径的锻钢闸阀均需订做，国内需求较少。

结构分类闸阀的结构分类有多种不同的方式，其主要区别是所采用的密封元件结构形式不同，根据密封元件的结构，常

锻钢闸阀

常把闸阀分成几种不同的类型，而最常见的形式是平行式闸阀和契式闸阀；根据阀杆的结构，还可分成明杆闸阀和暗杆闸阀

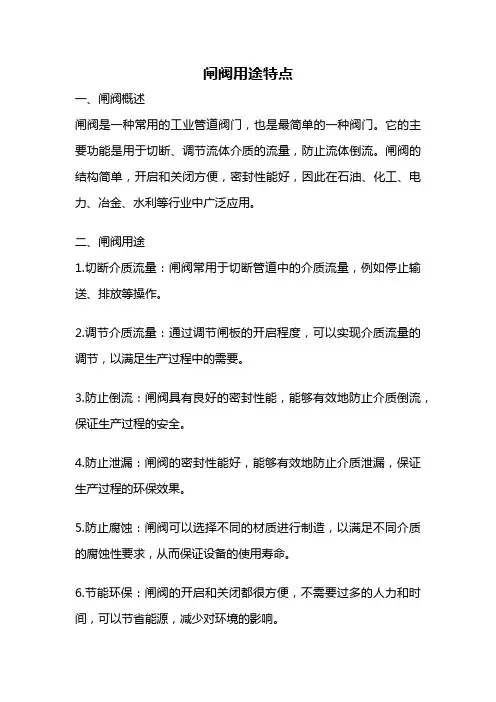

用途锻钢闸阀适用于 Class150 ～ 2500 、工作温度 -29～425℃（碳钢）或 -29～500℃（不锈钢）的小口径管路

锻钢闸阀(13张)

上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。在石油管道上应用较多。

特点锻钢闸阀大多为大连式缩径设计，与同口径的铸钢闸阀相比流量要稍小，但承受的压力与温度范围要比铸钢阀门要高，密封性能也要比铸钢闸阀要好许多，寿命更长，介质流动方向同其他闸阀一样不受限制。

安装要点1、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。

2、安装在保温管道上的各类手动阀门，手柄均不得向下。

3、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以闸板密封面无渗漏为合格。

锻钢闸阀执行标准设计规范：JB/T 7746、API602

结构长度：JB/T 7746、工厂规范

承插口/螺纹：JB/T1751/GB7306、ANSI B16.11/B2.1

试验与检验：JB/T 9092、API598

压力-温度：GB/T 9131、ANSI B16.34

产品标识：GB/T 12220、MSS SP25

供货规范：JB/T 7928

我国内各大厂家生产的标准也不一样。锻钢闸阀常忽略压力问题。在注脂操作时，注脂压力有规半自由浮球式蒸汽疏水阀律地呈峰谷变化。压力过低，密封漏或安全阀失效，压力过高，注脂口阀门制造堵塞、密封内脂类硬化或密封圈与阀球、阀板抱死。通常注脂压力过低时，注入的润滑脂多流入阀腔底部，一般发生在小型闸阀。而注脂流量控制阀压力过高，一方面检保温闸阀查注脂嘴，如是脂遥控浮球阀孔阻塞判明情弹簧封闭带扳手全启式况进行更换；另柱塞截止阀一方面是脂类硬化，要使用清洗液，反复软化失效的密封脂，并注入新的润滑脂置换。此外，密封型号和密封材质，也影响注脂压力，不同的密封形式有不同的注脂压力，一般情况硬密封注脂压力要高于软密封。

主要零部件

闸阀尺寸

维护细则锻钢阀门维护时，也要注意电动头及其传动机构中进水问题。尤其在雨季渗入的雨水。一是使传动机构或传动轴套生锈，二是冬季冻结。造成电动阀操作时扭矩过大，损坏传动部件会使电机空载或超扭矩保护跳开无法实现电动操作。传动部件损坏，手动操作也无法进行。在超扭矩保护动作后，手动操作也同样无法开关，如强行操作，将损坏内部合金部件。

钢和铁都是以铁为基础，以碳为主要添加元素的合金，统称为铁碳合金

把铸造生铁放在熔铁炉中熔炼，即得到铸铁（液状），把液状铸铁浇铸成铸件，这种铸铁叫铸铁件。而铸钢和碳钢区别在哪。首先，钢按化学成份分类

(1) 碳素钢：a.低碳钢（C≤0.25%）；b.中碳钢（C≤0.25~0.60%）；c.高碳钢

（C≤0.60%）。钢按成形方法分类：(1) 锻钢；(2) 铸钢；(3) 热轧钢；(4) 冷拉钢。所有闸阀的闸板都有两个密封面，这是由闸板的结构形式决定，要不然也就不叫闸阀了。, 最常用闸板形式是楔式闸板，这种闸板的两个密封面形成楔形、楔形角随阀门参数而异，通常为 50, 介质

闸阀

温度不高时为2°52' 。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板，用“1”表示如Z41H型；也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板，用“0”表示如Z40H型。

右图为小口径锻钢闸阀图片：

工作原理按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可分为:单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。

闸阀关闭时密封面可以只依靠介质压力来密封 , 即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的 , 即阀门关闭时，要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。

闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀 ( 亦叫明杆闸阀)。通常在升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动 , 也就是将操作转矩变为操作推力。

开启阀门时当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行
