抽出式开关柜产品样本
GCS型低压抽出式开关柜

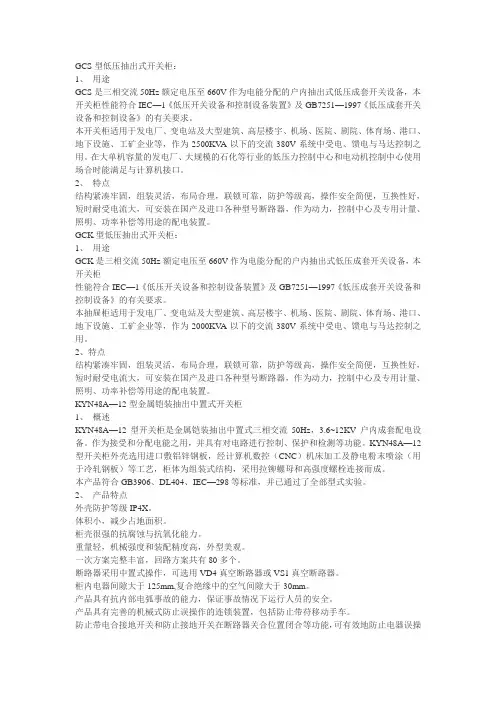

GCS型低压抽出式开关柜：1、用途GCS是三相交流50Hz额定电压至660V作为电能分配的户内抽出式低压成套开关设备，本开关柜性能符合IEC—1《低压开关设备和控制设备装置》及GB7251—1997《低压成套开关设备和控制设备》的有关要求。
本开关柜适用于发电厂、变电站及大型建筑、高层楼宇、机场、医院、剧院、体育场、港口、地下设施、工矿企业等，作为2500KV A以下的交流380V系统中受电、馈电与马达控制之用。
在大单机容量的发电厂、大规模的石化等行业的低压力控制中心和电动机控制中心使用场合时能满足与计算机接口。
2、特点结构紧凑牢固，组装灵活，布局合理，联锁可靠，防护等级高，操作安全简便，互换性好，短时耐受电流大，可安装在国产及进口各种型号断路器，作为动力，控制中心及专用计量、照明、功率补偿等用途的配电装置。
GCK型低压抽出式开关柜：1、用途GCK是三相交流50Hz额定电压至660V作为电能分配的户内抽出式低压成套开关设备，本开关柜性能符合IEC—1《低压开关设备和控制设备装置》及GB7251—1997《低压成套开关设备和控制设备》的有关要求。
本抽屉柜适用于发电厂、变电站及大型建筑、高层楼宇、机场、医院、剧院、体育场、港口、地下设施、工矿企业等，作为2000KV A以下的交流380V系统中受电、馈电与马达控制之用。
2、特点结构紧凑牢固，组装灵活，布局合理，联锁可靠，防护等级高，操作安全简便，互换性好，短时耐受电流大，可安装在国产及进口各种型号断路器，作为动力，控制中心及专用计量、照明、功率补偿等用途的配电装置。
KYN48A—12型金属铠装抽出中置式开关柜1、概述KYN48A—12型开关柜是金属铠装抽出中置式三相交流50Hz，3.6~12KV户内成套配电设备。
作为接受和分配电能之用，并具有对电路进行控制、保护和检测等功能。
KYN48A—12型开关柜外壳选用进口敷铝锌钢板，经计算机数控（CNC）机床加工及静电粉末喷涂（用于冷轧钢板）等工艺，柜体为组装式结构，采用拉铆螺母和高强度螺栓连接而成。
GS-GCS型低压抽出式开关柜
器。 △ 交流接触器，主要选用 GSC1系列的接触器以及与之配套的 JRS4 系列热继电器、联锁机构。 △ 电流互感器全部采用 SDH系列、 SDL 系列、 SDL1 系列。 △ 隔离开关及熔断器式隔离开关选用高分断能力的 QSA系列、 HH15系列开关，熔断器选用 NT00系列。 △ 为提高主电路的动热稳定能力，设计了 GCS系列专用的 CMJ型组合式母线夹和绝缘支撑件，采用高强度、阻燃型的
200MW及以
下和 300MW及以上容量机组低压厂用系统，工作、（备用）电源进线、电源馈线和电动机馈线的一般控制方式。
交流操作部分的辅助方案主要用于厂矿 企业及高层建筑的变压所的低压系统工程，选编了 6 种适用于双电源进 线操作控制的组合方案，并设有操作电气联锁备用自投、自复等控制电路，工程设计中可以直接采用。
GS-GCS型低压抽出式开关柜
■ 基本电气参数见表 1：
额定绝缘电压 Ui 额定工作电压 Ue
主电路 辅助电路
交流660（1000）Ｖ 交流380（660）Ｖ 交流380、220、24V 直流220、110V
额定频率 额定电流
水平母线 垂直母线
50Hz～60Hz ≤4000A 1000A
额定短时（ IS）耐受电流 Icw
二、产品型号及含义
GS
G
C
S
辅助电路方案代号 主电路方案代号 统一设计标志 抽出式 封闭式开关柜 企业代号
三、使用条件
△ 周围空气温度不高于 +40℃，不低于 -5 ℃，24 小时内的平均温度不高于 +35℃，超过时，需根据实际情况降容使 用。
抽出式开关柜产品样本

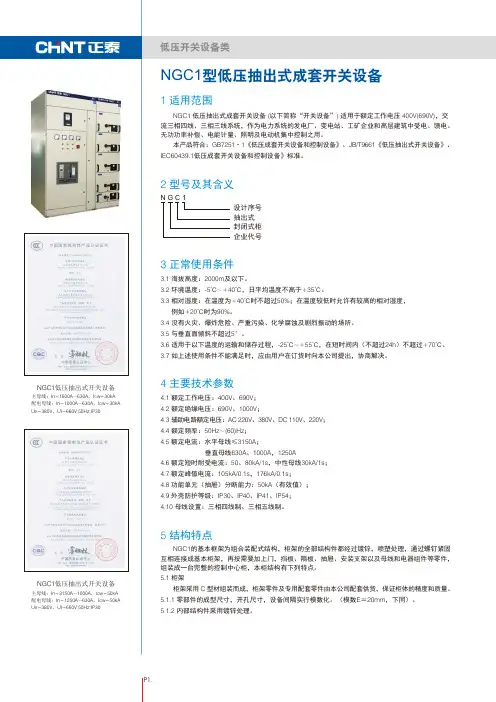

NGC1低压抽出式开关设备主母线：In=1600A~630A，Icw=30kA 配电母线：In=1000A~630A，Icw=30kA Ue=380V，UI=660V;50Hz;IP30
NGC1低压抽出式开关设备主母线：In=3150A~1000A，Icw=50kA 配电母线：In=1250A~630A，Icw=50kA Ue=380V，UI=660V;50Hz;IP30
7 主电路方案图
续表
订货时应提供下列资料：
8.1 主电路方案编号，单元容量及辅助电路控制 方式。
（即：就地、远方、自动控制）。
8.2 开关设备的排列图和配电室平面布置图。
8.3 进出线方式。
8
订货须知
续表
8.4 开关设备的表面颜色。
8.5 上述第2、3条如用户不注明，则按本公司 标准设备供货。
8.6 若用户要求漏电保护时，应在订货时提出。
其它特殊方案可与本公司协商解决。
GCS型低压抽出式开关柜
GCS型低压抽出式开关柜1、概述GCS型低压抽出式开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等配电系统。
在大型发电厂、石化系统等自动化程度高，要求与计算机接口场所、作为三相交流频率50（60）Hz、额定电流为4000 A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
2.产品特点z结构紧凑：以较小的空间容纳较多的功能单元；z零部件通用性强，组装灵活：以200mm为模数的C型钢或8MF型钢为骨架,能满足各种结构的型式、防护等级和使用环境的要求；z采用标准模块设计：有五个尺寸系列标准单元，用户可根据需要任意选用组装；z技术性能：MCC 柜垂直母线额定短时耐受电流为80kA，水平母线采用柜后平置式排列布局，能承受动稳定电流176kA的要求，达到当代国际水平。
3.正常使用条件z周围空气温度不高于+40℃，不低于-5℃。
24小时内平均温度不高于+35℃，超过时需根据实际情况降容运行；z户内使用，使用点的海拔高度不得超过2000m；z周围空气相对温度的变化可能会偶然产生凝露的影响；z装置安装面与垂直面倾斜度不得超过5%，且整组柜列相对平整；（符合GBJ23282标准）；z装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所；z用户有特殊要求时，可以与制造厂协商解决4.符合标准z GB 7251.1 低压成套开关设备和控制设备：第一部分型式试验和部分型式试验成套设备；z JB/T9661 低压抽出式成套开关设备；z IEC60439—1低压开关设备和控制设备组件：第一部分，经过型式试验和的部分型式试验组件；z IEC60529确定外壳的防护等级及相应标准5.型号构成及意义6.技术参数名 称单 位参 数水平母线额定电流A800,1000,1250,2000,2500,3200,4000垂直母线额定电流A600,800,1000馈电电路最大电流A2500抽屉回路最大电流A600水平母线短时耐受电流kA/s50,80,100垂直母线短时耐受电流kA/s50外壳防护等级IP30,IP31,IP40,IP427.外形尺寸（宽*深*高）序号名 称宽*深*高备注1动力中心柜（PC）（600、800、1000）*（800、1000）*2200采用DW18系列万能式断路器或其它系列的断路器（如M系列、F系列等）。
MNS(GHD)低压抽出式开关柜
MNS/GHD低压抽出式开关柜1、适用于范围：1.1、发电、输电、配电、电能转换和电能消耗的控制。
1.2、交流50-60HZ1.3、额定工作电压600V及以下1.4、工作电流6300A以下2、符合标准2.1、IEC4392.2、GB72512.3、ZBK360013、使用环境条件3.1、周围空气温度不高于+50℃，并且24H内平均温度不高于+35℃3.2、相对湿度在最高温度为+40℃时，不超过50%、+20℃时可为90%3.3、海拔高度不超过2000M3.4、运输和储存过程：-25℃至+55℃的范围之间，不超过24H内可达70℃的环境中运输和储存4、结构特征4.1、柜体4.1.1、配电柜为组装式，骨架采用2mm敷铝锌板弯制而成的C型拼装而成；C型材上带有25mm间隔的标准模数孔。
4.1.2、面板采用宝钢优质冷轧板，面板厚度为2㎜。
4.1.3、组装件采用自攻螺钉和8.8级螺栓进行紧固。
4.1.4、非钢质结构零部件使用不含CFC和卤素的高强度阻燃型工程塑料，按防电弧设计，如多功能隔离板、抽屉后板等，材质性能可靠耐用。
其他功能室之间采用敷铝锌板隔离。
4.2、功能室4.2.1、柜体在结构上分成五个功能室，即电器元件室（即功能单元室）、母线室、电缆室、PLC控制室和横向二次接线室。
各功能室设计紧凑，相互间采用敷铝锌板或功能板严密分隔，能有效的抑制事故的发生或扩展，并能保证在不切断总开关工作情况下能迅速拆换部分元件，或对低压配电柜进行维护、检查和其它工作。
4.2.2、电器元件室（即功能单元室），位于配电柜左前方，安装断路器等器件。
框架断路器采用抽屉式；630A及以上塑壳断路器采用抽出式固定安装；400A及以下塑壳断路器采用固定式，安装在抽屉内。
相同规格型号的断路器或抽屉可以互换，一旦发生故障，可在系统供电情况下更换故障抽屉，迅速恢复供电，使停电时间减少到最低。
4.2.3、抽屉设计成四种标准单元：8E/4（工作电流20A）、8E/2（工作电流50A）、8E（工作电流200A）、16E（工作电流350A）。
GCS低压抽出式开关柜说明
GCS低压抽出式开关柜说明一、概述GCS型低压抽出式开关柜（以下简称装置）是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情，具有较高技术性能指标，能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。
该装置目前已被电力用户广泛选用。
装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。
在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50（60）Hz、额定工作电压为380（400）n、660v，额定电流为4000A 及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
使用标准：IEC60439-1《低压成套开关和控制设备》GB7251《低压成套开关设备》JB/T9661《低压抽出式成套开关设备》二、型号与含义G C S -□-□辅助电路方案号主电路方案号电气系统抽出式封闭式开关柜三、使用条件●周围空气温度不高于+40℃，不低于-5℃。
24小时内平均温度不得+35℃。
超过时，需根据实际情况降容运行。
●户内使用，使用地点的海拔高度不得超过2000m.●周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度，如+20℃时为90%，应考虑到由于温度的变化可能会生凝露的影响。
●装置安装时与垂直面的倾斜度不超过50℃，且整组柜列相对平整（符合GBJ232-82标准）。
●装置应安装在无剧烈震动和冲击以及不足以使电器元件受不到应有腐蚀的场所。
四、1.主要技术参数五、主要特点●提高转接的热量，较大同谋的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升。
●功能单元之间、隔离之间的分隔清晰、可靠，不因某一单元的故障而影响其它单元工作，使故障局限在最小范围。
●母线平置式排列使装置的动、热稳定性好，能承受80/176kA短路电流的冲击。
GCK型低压抽出式开关柜GCK低压抽出式开关柜由动力配电中心（PC）柜和电动机控制中心（MCC）两部分组成。
MNS型低压抽出式开关柜
MNS 型低压抽出式开关柜适用范围：MNS适用于交流50〜60Hz、额定工作电压660V及以下的发供电系统，如发电、输电、配电、石油化工部门、厂矿企业、高层建筑供电等行业，作为电能分配、控制及无功补偿等，尤其是对大型电厂、石油化工等自动化程度密集，要求与计算机对话接口的场所，能满足其需要。
本产品符合IEC439-1《低压成套开关设备和控制设备》，GB7251《低压成套开关设备》ZBK36001《低压抽出式成套开关设备》等标准。
使用条件■周围空气温度不高于+40℃,不低于一5℃, 24h内的平均温度不得高于+35℃。
超过时，根据实际情况降容运行。
■户内安装使用，使用地点的海拔高度不超过2000m。
■周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度。
(例如+20℃时为90%)■安装时柜体垂直面倾斜度不超过5%。
■安装场合应无剧烈震动、冲击以及不足以使电器元件受到腐蚀。
■用户有特殊要求时，可以与制造厂协商解决。
技术参数■额定工作电压(V) 主电路380(660)辅助电路交流380、220, 24V 直流220, 110V■额定绝缘电压(V) 660(1100)■额定频率(Hz) 50(60)■水平母线额定电流(A) <5500■垂直母线额定电流(A) 80〜1200■额定峰值耐受电流(kA) 105〜250■额定短时耐受电流(kA) 50〜100■防护等级IP30、IP40主电路方案■一次回路方案见附表1。
■按结构物特征可分动力配电中心(以下简称PC)和抽出式电动机控制中心和小电流的动力配电中心(以下简称MCC)。
■一次方案的排列组合。
■功能单元隔室的总高度为72E。
■在同一台装置中,功能单元的一般排列规律是,小功能单元在上,大功能单元在下。
■8E/4抽屉为4个组成一个8E安装单元,8E/2抽屉为2个组成一个8E安装单元，或3个8E/4抽屉和1个8E/2抽屉组成一个8E安装单元。
MNS 型低压抽出式开关柜
MN S 型低压抽出式开关柜适用范围：MNS适用于交流50～60Hz、额定工作电压660V及以下的发供电系统，如发电、输电、配电、石油化工部门、厂矿企业、高层建筑供电等行业，作为电能分配、控制及无功补偿等，尤其是对大型电厂、石油化工等自动化程度密集，要求与计算机对话接口的场所，能满足其需要。
本产品符合IEC439-1《低压成套开关设备和控制设备》,GB7251《低压成套开关设备》ZBK36001《低压抽出式成套开关设备》等标准。
使用条件■周围空气温度不高于+40℃，不低于—5℃，24h内的平均温度不得高于+35℃。
超过时，根据实际情况降容运行。
■户内安装使用，使用地点的海拔高度不超过2000m。
■周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度。
(例如+20℃时为90%)■安装时柜体垂直面倾斜度不超过5%。
■安装场合应无剧烈震动、冲击以及不足以使电器元件受到腐蚀。
■用户有特殊要求时，可以与制造厂协商解决。
技术参数■额定工作电压(V) 主电路380(660)辅助电路交流380、220，24V 直流220，110V■额定绝缘电压(V) 660(1100)■额定频率(Hz) 50(60)■水平母线额定电流(A) ≤5500■垂直母线额定电流(A) 80～1200■额定峰值耐受电流(kA) 105～250■额定短时耐受电流(kA) 50～100■防护等级IP30、IP40主电路方案■一次回路方案见附表1。
■按结构物特征可分动力配电中心(以下简称PC)和抽出式电动机控制中心和小电流的动力配电中心(以下简称MCC)。
■一次方案的排列组合。
■功能单元隔室的总高度为72E。
■在同一台装置中，功能单元的一般排列规律是，小功能单元在上，大功能单元在下。
■8E/4抽屉为4个组成一个8E安装单元,8E/2抽屉为2个组成一个8E安装单元,或3个8E/4抽屉和1个8E/2抽屉组成一个8E安装单元。
GCS柜型介绍.pptx
d.小室内采纳按铺件进行进出线连接,小室与电缆室的转接采纳棒式结构的找接件
c∙小室门上配有操作手柄•且具有道断指示.
.馈雄柜和电动机限制柜设有专用的电^隔空，功能单元室与电缆隔室内电缆的连接通过转接件或转接铜排实现 。
电缆品空有二个宽度尺寸(24。mm和440mm).视电缆的数设、截面和川户对安装修理的要求而定.
开关柜水平母规铜排选用如下表: b.<li直母线采纳形硬铜搪粉母线 “1.”形母戏规格(mm)：(高X格)+(½ ×ff> (5。×5)+(30x5)额定电流100。A。 c.中性接地母线 贯穿水平中性接地线 注：开关柜内垂直PEN城或PE+N城的规格全部选用4。×51 5电涔元件选择 a.主陆路器： 630A及以上的电源进线及馈线陆路器，主选AH系列，也可以用MA40、DW48系列、 AE系列、3WE或ME系列.也可以选用进口的M系列或F系列. 630A以下的馈投和电动机限制用断路器,主要选用TG系列、CMl系列，亚壳断跖器也可以选用NZM系列、TM30 系列。 b.沟通接触器：主选B系列、1.CI系列、3TB系列接触器以及与之配食的热绛电器及联锁机构. c.电流互感器:全都采纳SDH系列、SD1.系列、SD1.I系列.
开关柜安装时与率直面的颈斜度不出过5%,旦整祖柜列相对平整（符合GBJ232W2标准）。
开关板应安装在无猛烈振动和冲击以及不足以使电器元件受到不应有腐蚀的场所
用户有特殊要求时,可以与制造厂协商解决.
2.开关柜的主电路方案
共32m118个规格.SS定工作电流为400。A.适合2500KVA及以下的配电变压器选用。
C.经过安装和修理后•必需严格检查各隔室之间.功能单元之间的隔离状况确已恢红，以确保本开关柜良好的功能 分隔性，防止出现故障犷大.
GCK、GCS、MNS低压抽出式开关柜
GCK、GCS、MNS低压抽出式开关柜使用说明书一产品概述GCK、GCS、MNS型交流低压配电柜是本着安全、经济、合理、可靠的原则而设计的低压配电柜，其广泛地应用在发电厂、变电所、厂矿企业、高层建筑等电力用户。
在交流 50Hz，额定工作电压 380 V，额定电流至 3150 A 的配电系统中，作为动力照明、电容补偿及配电设备的电能转换、分配和控制中使用。
GCK低压抽出式开关柜（以下简称开关柜）由动力配电中心（PC）柜和电动机控制中心（MCC）两部分组成。
它符合GB7251.1-1997《低压成套开关设备和控制设备》、GB14048.1-93《低压开关设备的控制设备总则》等标准。
且具有分断能力高、动热稳定性好、结构先进合理，电气方案灵活、系列性、通用性强，各种方案单元任意组合为一台柜体。
所容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便。
GCS型低压抽出式开关柜，它符合GB7251.1-1997《低压成套开关设备和控制设备》和JB/T9661-1999《低压抽出式成套开关设备》等标准的要求。
MNS型低压抽出式成套开关设备（以下简称开关柜）为适应电力工业发展的需求，参考国外MNS系列低压开关柜设计并加以改进开发的高级型低压开关柜，该产品符合国家标准GB7251、VDE660和ZBK36001-89《低压抽出式成套开关设备》、国际标准IEC439规定。
二结构特点2.1 GCK·整柜采用拼装式组合结构，模数孔安装，零部件通用性强，适用性好，标准化程度高。
·柜体上部为母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证安全。
· MCC柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时门才能开启。
·受电开关、联络开关及MCC柜的抽屉具有三个位置：接通位置、试验位置、断开位置。
·开关柜的顶部根据受电需要可装母线桥。
MNS型低压抽出式开关柜
MNS型低压抽出式开关柜1、概述MNS型低压抽出式开关柜是由模块化组件组装而成的组合型抽出式低压开关柜（以下简称装置）。
本装置适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织等厂矿企业和住宅小区，高层建筑等场所，作为交流50～60Hz、额定工作电压660V及以下的低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制之用。
在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时，能满足与计算机接口的特殊需要装置是根据电力部门、广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方便安装维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜。
产品具有分断，接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点，可以作为新型低压抽出式开关柜供用户选用。
本装置符合IEC439、VDE660第5部分和GB7251.1-2005《低压成套开关设备和控制设备》国家标准，JB/T9661-1999《低压抽出式成套开关设备》专业标准。
2、产品型号及含义3、产品特点MNS系统与传统产品相比，具有更多优越性，其技术水平达到九十年代国际先进水平。
● 设计紧凑：以较小的空间容纳较多的功能单元；● 结构通用性强，组装灵活：采用25mm模数设计，方便柜内空间分割及抽屉加深的可能，能满足各种结构形式、防护等级及使用环境的要求；● 采用标准模块设计：分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意选用组装。
以200余种组装件可以组成不同方案的框架结构和抽屉单元。
● 安全性：采用高强度阻燃型工程塑料组件，有效加强防护安全性能；● 技术性能高：主要参数达到国际技术水平；● 压缩场地：三化程度高，可大大压缩储存和运输预制件的场地，能充分利用配电室空间；● 装配方便：不需要特殊复杂工具。
