移动室分覆盖工程施工规范指导图解

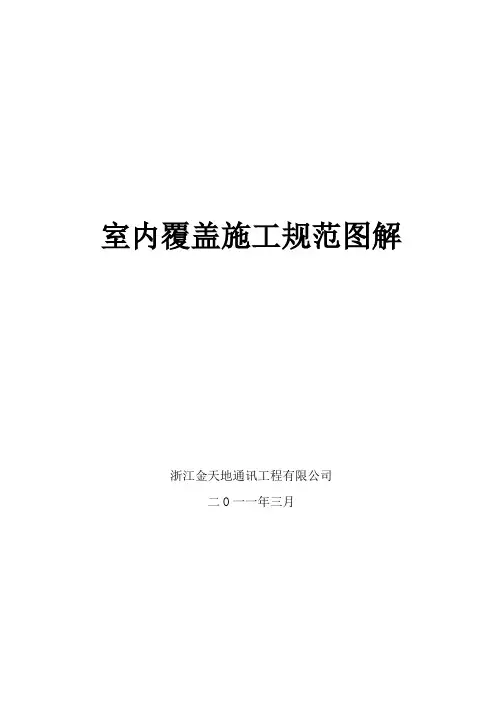

室内覆盖施工规范图解

浙江金天地通讯工程有限公司

二O一一年三月

前言

随着通信行业不断发展和城市建设不断更新，移动网络信号需要做到无缝覆盖用来满足消费客户的需求。为提高分布系统的工程质量，达到良好的室内覆盖和改善室内通信的质量，提高客户对移动网络的满意度，利用室内分布系统解决上述问题，得到了较为广泛的应用。但由于室内分布系统工程的特殊性，点多面广，施工难度大等，工程质量良莠不齐，由此而引发室内网络质量下降，甚至于根本无法达到覆盖要求。为了更好地开展室内分布系统工程项目，提高工程质量，结合本项目验收过程中所遇到的问题，特制定此施工规范指导进行说明，本指导中配以大量的图片案例说明，可以帮助用户更直观的理解和参照。第一章室内覆盖工程安装规范（图解说明）

一、有源设备安装（图解说明）

1.1直放站设备安装

严格按照说明书的介绍进行，安装牢固平整。设备上要有移动标志，安装时应用相应的安装件进行牢固固定。

二、无源器件安装（图解说明）

2.1室内天线安装

2.1.1天线位置

2.1.2天线固定

若为挂墙式天线，必须牢固地安装在墙上，保证天线垂直美观，并且不破坏室内整体环境。天线安装在天花吊顶内的吸顶，必须用天线支架对天线做牢固固定。

2.1.3天线安装

天线放置要平稳牢固，如果垂直放置，安放位置要合理美观。室内天线接头要用胶带包扎做防水处理，然后用塑料黑胶带缠好，胶带做到平整、少皱、美观，安装完天线后要擦干净天线。

贴有移动标签，安装牢固、美观、不破坏室内整体环境天线周围不能受到障碍物阻挡，会影响天线覆

盖效果

地线

电源线

标签

为了便于维护，吸顶天线尽量安装在天花

吊顶下，如业主有特殊需求时可安装在天

2.2室外天线安装要求

天线架做好防氧化处理，安装牢固，标签明确，远离避雷网，严禁沿避雷网捆扎馈线。

2.3其他无源器件安装

2.3.1无源器件应用扎带、固定件牢固固定，不允许悬空无固定放置。

合路器贴有移动标签，布放

合理，器件已固定

贴有移动标签，布放合理

功分器固定件牢固固定，不允许悬空无固定

二功分器件悬空无固定，且未粘贴标

三、线缆布放（图解说明）

3.1馈线布放

3.1.1馈线必须按照设计文件（方案）的要求布放，要求走线牢固、美观，不得有交叉、扭曲、裂损情况。当跳线或馈线需要弯曲布放时，要求弯曲角保持圆滑。

3.1.2穿竖线要按图纸布放，竖线在排列有序，以方便以后器件的制作，竖线要直，做到方便检查，布局美观，如果业主要求穿PVC管，扎带每1米一个、剪齐、方向一致。

3.1.3穿横线如业主有要求的，要穿PVC管，走线要水平、拉直，要做到单独捆绑，在天花板上每1.5米一个扎带，明线处0.6米一个扎带，扎带的头要剪齐，做到方向一致。注意走线的美观，经过白墙时要穿PVC管。在墙上固定时使用塑料管卡。所有7/8的馈线要用粗扎带捆扎,没有用PVC管的地方要用黑色扎带，有白色PVC管的地方用白色扎带。两条以上的馈线要平行放置，每条线单独捆扎。

PVC管：1~1.5米卡扣，塑料管卡固定在天

花板上每1.5米一个扎带，明线处0.6米一

个扎带，白色扎带绑扎。

3.1.4要保证量好馈线长度后再锯掉馈线，做到一次成功，较短的连线要先量好以后再做，不要因为不易连接而打急弯，如果线太长要锯掉不能盘在器件周围。

3.1.5馈线所经过的线井应为电气管井，也就是通常指的弱电井，不能使用风管或水管管井。馈线尽量避免与强电高压管道和消防管道一起布放走线，确保无强电、强磁的干扰。

馈线布放应尽量避免与强电高压管道

和消防管道一起布放，确保无强电、强

磁的干扰

3.1.6对于不在机房、线井和地下室，走明线布放的馈线，应套用PVC管。要求所有走线管布放整齐、美观，其转弯处要使用PVC软管连接。

转弯处要使用PVC软管连接

对于不在机房、线井和地下室，走明线布放

的馈线，应套用PVC管

弯曲布放时，弯曲用PVC软管

套接，角度圆滑，美观

3.1.7走线管应尽量靠墙布放，并用线码或馈线夹进行牢固固定，馈线的布放要求整齐、美观、不得有交叉、扭曲、裂损的情况。弯曲半径应符合馈线的技术指标。馈线应用扎带、馈线座或走线梯、馈线夹加以固定，各层天花吊顶内馈线固定于吊顶内的龙骨铁架，没有吊顶的地方可靠墙固定安装。

3.1.8走线不能有交叉和空中走线的现象。若走线管无法靠墙布放（如地下停车场），馈线走线管可与其他线管一起走线，并用扎带与其他线管固定。

美观，不交叉走线，弯曲布放

时，弯曲用波纹软管套接，弯

曲角圆滑，馈线每隔2米贴一

移动标签

馈线走线无横平竖直，无标签

无固定无套管；器件无固定无

标签；馈线飞线；沿消防管道

布馈线

3.1.9馈线的连接头必须安装牢固，正确使用专用的做头工具，严格按照说明书上的步骤进行，接头不可有松动，馈线芯及外皮不可有毛刺，拧紧时要固定住下部拧上部，确保接触良好，接头驻波比应小于1.4，并做防水密封处理。

3.2、电源线安装

3.2.1布放位置应符合工程设计图纸的要求，满足通用走线规范要求。

3.2.2如布放过程中发现线缆长度不够时，应重新更换线缆，杜绝在线缆中做接头或焊点。

3.2.3若线缆需要绑扎在金属走线架上进行布放，应增加绝缘措施。

3.2.4严禁在线缆上加装开关或熔断器。

3.2.5有源设备的电源线接在不间断电源的开关前端，交流电源线必须走线槽，直流电源线应用PVC管或波纹管进行保护，要保持良好的接地，电源线屏蔽层两端应接地。配电箱内的走线要美观可参照配电箱内原有的走线，要使用硬线，线槽要美观、牢固。电源线要有移动标志和方向标识。
