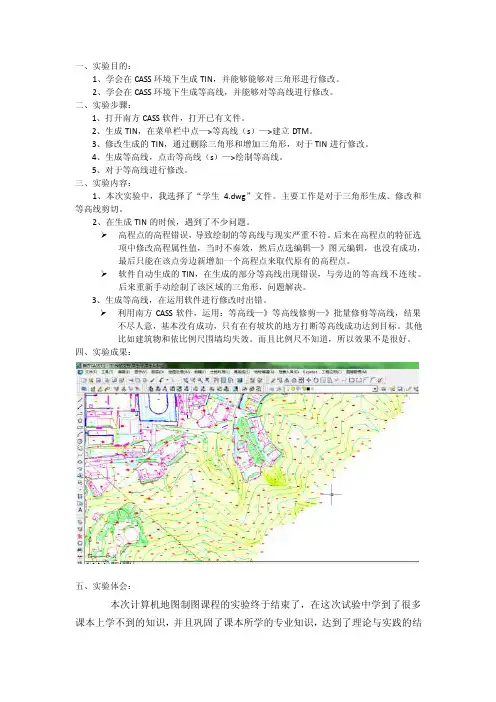

等高线的自动绘制
TIN的生成及等高线绘制
一、实验目的：1、学会在CASS环境下生成TIN，并能够能够对三角形进行修改。
2、学会在CASS环境下生成等高线，并能够对等高线进行修改。
二、实验步骤：1、打开南方CASS软件，打开已有文件。
2、生成TIN，在菜单栏中点—>等高线（s）—>建立DTM。
3、修改生成的TIN，通过删除三角形和增加三角形，对于TIN进行修改。
4、生成等高线，点击等高线（s）—>绘制等高线。
5、对于等高线进行修改。
三、实验内容：1、本次实验中，我选择了“学生4.dwg”文件。
主要工作是对于三角形生成、修改和等高线剪切。
2、在生成TIN的时候，遇到了不少问题。
高程点的高程错误，导致绘制的等高线与现实严重不符。
后来在高程点的特征选项中修改高程属性值，当时不奏效，然后点选编辑—》图元编辑，也没有成功，最后只能在该点旁边新增加一个高程点来取代原有的高程点。
软件自动生成的TIN，在生成的部分等高线出现错误，与旁边的等高线不连续。
后来重新手动绘制了该区域的三角形，问题解决。
3、生成等高线，在运用软件进行修改时出错。
利用南方CASS软件，运用：等高线—》等高线修剪—》批量修剪等高线，结果不尽人意，基本没有成功，只有在有坡坎的地方打断等高线成功达到目标。
其他比如建筑物和依比例尺围墙均失效。
而且比例尺不知道，所以效果不是很好。
四、实验成果：五、实验体会：本次计算机地图制图课程的实验终于结束了，在这次试验中学到了很多课本上学不到的知识，并且巩固了课本所学的专业知识，达到了理论与实践的结合。
总体达到了实习的基本目的。
但同时也暴露了很多问题。
在以后的学习工作中有待改进。
本次实习内容主要有地图矢量化、TIN的生成、利用TIN生成等高线等方面，在实验的基础上，对于课本上相关的等知识有了更深层次的认识。
达到了把课本所学的知识与实践结合的目的。
并且对于未测绘行业的工作内容一定的了解，为将来可能从事的行业有了一定的了解。
最后，本次实习中，基本还是达到了预期的目标，本次实验还是比较顺利的，在实习期间感谢老师的辛勤指导，让我们少走了一些弯路，老师的讲解也给我们留下了很深的印象，使我们对一些知识点理解更透彻。

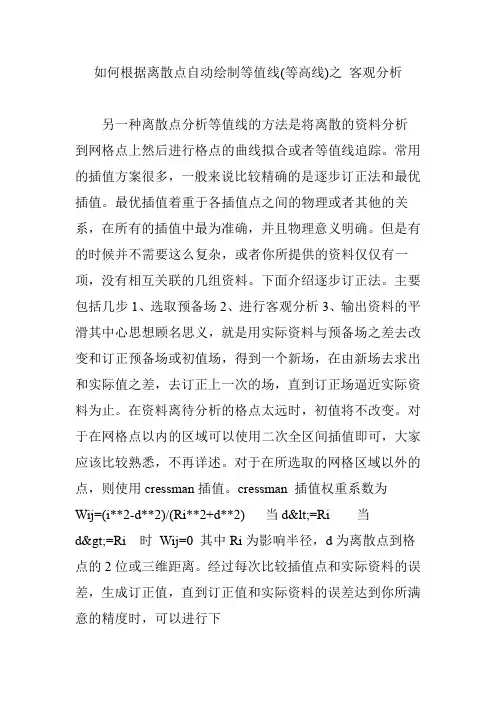

如何根据离散点自动绘制等值线(等高线)之 客观分析
如何根据离散点自动绘制等值线(等高线)之客观分析
另一种离散点分析等值线的方法是将离散的资料分析到网格点上然后进行格点的曲线拟合或者等值线追踪。
常用的插值方案很多，一般来说比较精确的是逐步订正法和最优插值。
最优插值着重于各插值点之间的物理或者其他的关系，在所有的插值中最为准确，并且物理意义明确。
但是有的时候并不需要这么复杂，或者你所提供的资料仅仅有一项，没有相互关联的几组资料。
下面介绍逐步订正法。
主要包括几步1、选取预备场2、进行客观分析3、输出资料的平滑其中心思想顾名思义，就是用实际资料与预备场之差去改变和订正预备场或初值场，得到一个新场，在由新场去求出和实际值之差，去订正上一次的场，直到订正场逼近实际资料为止。
在资料离待分析的格点太远时，初值将不改变。
对于在网格点以内的区域可以使用二次全区间插值即可，大家应该比较熟悉，不再详述。
对于在所选取的网格区域以外的点，则使用cressman插值。
cressman 插值权重系数为
Wij=(i**2-d**2)/(Ri**2+d**2) 当d<=Ri 当
d>=Ri 时Wij=0 其中Ri为影响半径，d为离散点到格点的2位或三维距离。
经过每次比较插值点和实际资料的误差，生成订正值，直到订正值和实际资料的误差达到你所满意的精度时，可以进行下。
