墙下条形独立基础课程设计.doc
墙下钢筋砼条形基础设计
a
郴州职业技术学院
4
罗绪元主讲
《地基基础》
#2 浅基础设计 2#
2~5 扩展基础之 墙下钢筋砼条形基础设计
三、墙下钢筋砼条形基础的设计
2、基础底板高度。
为了防止因剪力作用使基础底板发生剪切破坏，要求底板应有足够的高度。
一般基础底板内不配置箍筋和弯筋，因此基础底板应满足下式要求：
3、 基础底板配筋:
2~5 扩展基础之 墙下钢筋砼条形基础设计
二、墙下钢筋砼条形基础的设计原则：
1、墙下钢筋混凝土条形基础的内力计算一般可按平面应变问题处理， 在长度方向可取单位长度计算。
2、柱下钢筋混凝土条形基础则必须按连续梁来进行计算。 3、墙下钢筋混凝土条形基础宽度由承载力确定， 4、基础高度由混凝土抗剪条件确定， 5、基础底板配筋则由验算截面的抗弯能力确定。
6、在进行截面计算时，不计基础及其上覆土的重力作用所产生的部分 地基反力，而只计算外荷载产生的地基净反力。
a
郴州职业技术学院
2
罗绪元主讲
《地基基础》
#2 浅基础设计 2#
2~5 扩展基础之
墙下钢筋砼条形基础设计
三、墙下钢筋砼条形基础的设计
墙下条形基础的计算 a)砖a墙 b)混凝土墙
郴州职业技术学院
且柱的边缘至基础梁边缘的距离不得小于50mm。
4 条形基础梁顶部和底部的纵向受力钢筋除应满足计算要求外，顶部钢筋应
按计算配筋全部贯通，底部通长钢筋不应少于底部受力钢筋截面总面积
的1/3。
5 柱下条形基础的混凝土强度等级a ，不应低于C20。 郴州职业技术学院
10
罗绪元主讲
《地基基础》
#2 浅基础设计 2#
《地基基础》
条形独立基础
钢筋混凝土 独立基础和条形基础平法施工图
一、钢筋混凝土基础的类型
现浇柱下独立基础
独立基础
预制柱下独立基础
柱下条形基础
条形基础
墙下独立基础 板式满堂基础
满堂基础
梁式满堂基础
箱型基础 桩基础
二、钢筋混凝土独立基础的配筋
编号
Байду номын сангаас
集中标注
原位标注
阶 形 独 立 基 础
坡 形 独 立 基 础
有 顶 部 配 筋 时
桩基础
基础编号
如：DJj——阶梯独立基础 DJp——坡形独立基础
集 中 标 注 内 容
截面竖向尺寸
如：h1/h2/….
配筋
基础底面标高
必要的文字注解
有基础梁时独立基础配筋
独 立 基 础 底 板 配 筋 减 短 10 % 的 构 造
三、钢筋混凝土条形基础的配筋
条形基础底板集中标注
1.编号： 2.截面竖向尺寸：
原位注写
表示方法同独立基础
3.配筋：
基础梁集中标注
1.编号： 2.截面尺寸：
b×h
3.配筋： 第一排：注写箍筋。 或： 第二排：注写上下部纵筋。 第三排：注写腰筋。
基础梁原位标注
3 条 形 基 础 底 板 配 筋
2
1
1
十 字 交 接 处
2 丁 字 交 接 处
09G101-3
3
转 角 处
4
转 角 处 两 个 方 向 有 延 伸
基础梁纵筋与箍筋构造
现浇柱下独立基础
预制柱下独立基础
柱下条形基础
墙下条形基础
板式满堂基础
梁式满堂基础
箱型基础

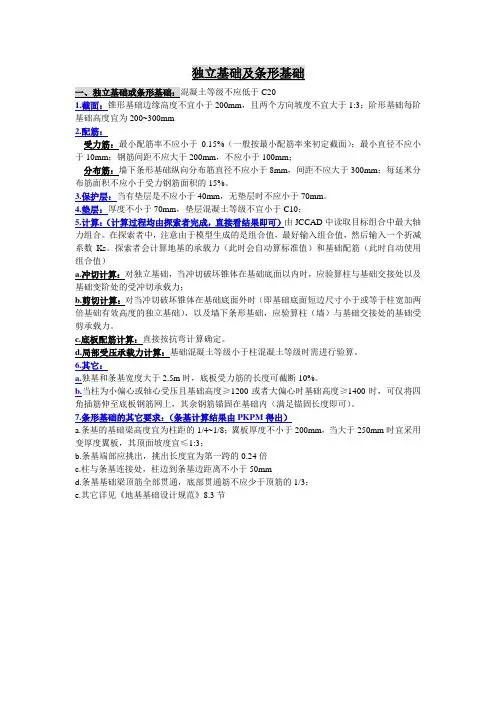

6.独立基础以及条形基础设计
C201.截面：锥形基础边缘高度不宜小于200mm，且两个方向坡度不宜大于1:3；阶形基础每阶基础高度宜为200~300mm2.配筋：受力筋：最小配筋率不应小于0.15%（一般按最小配筋率来初定截面）；最小直径不应小于10mm；钢筋间距不应大于200mm，不应小于100mm；分布筋：墙下条形基础纵向分布筋直径不应小于8mm，间距不应大于300mm；每延米分布筋面积不应小于受力钢筋面积的15%。
3.保护层：当有垫层是不应小于40mm，无垫层时不应小于70mm。
4.垫层：厚度不小于70mm，垫层混凝土等级不宜小于C10；5.计算：（计算过程均由探索者完成，直接看结果即可）由JCCAD中读取目标组合中最大轴力组合。
在探索者中，注意由于模型生成的是组合值，最好输入组合值，然后输入一个折减系数Ks。
探索者会计算地基的承载力（此时会自动算标准值）和基础配筋（此时自动使用组合值）a.冲切计算：对独立基础，当冲切破坏锥体在基础底面以内时，应验算柱与基础交接处以及基础变阶处的受冲切承载力；b.剪切计算：对当冲切破坏锥体在基础底面外时（即基础底面短边尺寸小于或等于柱宽加两倍基础有效高度的独立基础），以及墙下条形基础，应验算柱（墙）与基础交接处的基础受剪承载力。
c.底板配筋计算：直接按抗弯计算确定。
d.局部受压承载力计算：基础混凝土等级小于柱混凝土等级时需进行验算。
6.其它：a.独基和条基宽度大于2.5m时，底板受力筋的长度可截断10%。
b.当柱为小偏心或轴心受压且基础高度≥1200或者大偏心时基础高度≥1400时，可仅将四角插筋伸至底板钢筋网上，其余钢筋锚固在基础内（满足锚固长度即可）。
7.条形基础的其它要求：（条基计算结果由PKPM得出）a.条基的基础梁高度宜为柱距的1/4~1/8；翼板厚度不小于200mm，当大于250mm时宜采用变厚度翼板，其顶面坡度宜≤1:3；b.条基端部应挑出，挑出长度宜为第一跨的0.24倍c.柱与条基连接处，柱边到条基边距离不小于50mmd.条基基础梁顶筋全部贯通，底部贯通筋不应少于顶筋的1/3；e.其它详见《地基基础设计规范》8.3节。
结构识图——独立基础，条形基础，筏形基础，柱子
结构识图——独立基础，条形基础，筏形基础，柱子前期发表的结构识图——独立基础，条形基础，筏形基础，柱子，并未收录到本专栏，读者反映查找不便，特汇编为一篇文章以成系列第一篇独立基础识图结构工程识图重点分五大部分：①基础、②柱（墙）、③梁、④板、⑤楼梯，其中基础又分为独立基础、桩基础、筏形基础等形式，先讲独立基础，见下图：图1：基础平面图【例1】识读某建筑独立基础平法施工图。
1、首先了解独立基础编号及其代表的形式，见下表：注：设计时应注意：当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；当采用较陡坡度时，应要求施工采用在基础顶部坡面加模板等措施，以确保独立基础的坡面浇筑成型、振捣密实。
2、图1为某建筑独立基础平法施工图平面图，从图中可以看出：（1）该建筑基础为普通独立基础，根据选用的符号分析是坡形截面和阶形截面两种形式。
图中普通独立基础有三种编号，分别为DJP01、DJP02、DJP03；阶形截面普通独立基础有一种编号，为DJJ01。
每种编号的基础选择了其中一个进行集中标注和原位标注。
（2）以DJP01为例进行识读。
从标注中可以看出该基础平面尺寸为2500mm×2500mm，竖向尺寸第一阶为300mm，第二阶尺寸为300mm，基础底板总厚度为600mm。
柱子截面尺寸为400mm×400mm。
基础底板双向均配置直径12mm的HRB335级钢筋，分布间距均为150mm。
各轴线编号以及定位轴线间距，图中都已标出。
第二篇条形基础识读1、条形基础。
当建筑物上部结构采用墙承重时，基础沿墙身设置，多做成长条形，这类基础称为条形基础或带形基础，一般用于多层混合结构、自建房等，如图2-1所示。
图2-1 条形基础2、基础的构造组成以条形基础为例，介绍一下基础的构造组成，如图2-2所示图2-2 条形基础的构造组成（1）地基地基是基础下面的土层，承受由基础传递的建筑物的全部荷载。
第2章 独立基础
3）Y向受力筋： 交 接 处：长度L5=2500-2*40=2420mm
根数n5=（375-75）/150+1=3根 Y向外侧：长度L6=2500-2*40=2420mm= L5
根数n6=1根 Y向中间：长度L7=2500*0.9=2250mm
四柱独基底板顶部配筋和配基础梁
（1）纵向受力筋： 长度＝基础顶部纵向宽度yu
－两端保护层2c 根数＝（基础顶部横向宽度
xu －起步距离）／间距 ＋l （2）横向分布筋： 长度＝基础顶部横向宽度xu －两端保护层2c 根数在两根基础梁之间布置。 具体参数值参见施工图说明
①
②
高杯口独基短柱钢筋
二、杯口独基顶部焊接钢筋网
杯口钢筋网：以Sn打头 引注杯口顶部焊接钢筋 网的各边钢筋：
Sn 2B14
三、高杯口独立基础杯壁外侧和短柱配筋
O
当独立基础埋深较大，设置短柱时，短柱配筋应写在基础中
四、多柱独基底板顶部配筋
双柱独基距
纵向受力筋 离较大时，
两柱间配置
基础顶部钢
分布筋
筋或基础梁
双柱独基配基础梁 四柱独基配基础梁
独基底板钢筋长向钢筋在下，短 向钢筋布置在上面。
1.长度=X－2C 2.根数=【y－ 2×min{75,S'/2}】
/S'+1
独基底板钢筋长度缩减10%构造（对称）
当底板长度≥2500时， 长度缩减10%，交叉 缩减排列。
对称独基构造：
1.各边最外侧钢筋长度 不缩减
2.除最外侧钢筋外，两 向其他钢筋长度缩 减10%
第2 章 基础
教学目标： 1、掌握独立基础和条形基础的法标注，以及基础内部钢筋种
基础工程课程设计资料
《基础工程》课程设计一、墙下条形基础课程设计任务书某教学楼采用毛石条形基础，教学楼建筑平面如图1所示，试设计该基础。
地下水位在天然地表下8.5m，水质良好，无侵蚀性。
室外设计地面-0.6m，室外设计地面标高同天然地面标高。
梁L-1截面尺寸为200mm×500mm，伸入墙内240 mm，梁间距为3.3 m，外墙及山墙的厚度为370 mm，双面粉刷。
基础采用两种方案：(1) 采用M5水泥砂浆砌毛石；(2) 采用水泥砂浆M5，砌MU10砖基础。
标准冻深为1.20m。
荷载及土层参数如表1。
图1 教学楼建筑平面图表1 荷载及土层参数设计内容⑴荷载计算（包括选计算单元、确定其宽度）。
⑵确定基础埋置深度。
⑶确定地基承载力特征值。
⑷确定基础的宽度和剖面尺寸。
⑸软弱下卧层强度验算。
二、柱下钢筋混凝土独立基础设计任务书某教学楼为四层钢筋混凝土框架结构，采用柱下独立基础，柱网布置如图2所示，试设计该基础。
该地区地势平坦，无相邻建筑物，经地质勘察：持力层为粘性土，土的天然重度为18 kN/m3，地基承载力特征值f ak=230kN/m2，地下水位在-7.5m处，无侵蚀性，标准冻深为1.0m（根据地区而定）。
荷载参数表如表2。
传来轴心荷载为680kN，弯矩值为80kN·m，水平荷载为10kN。
表2 柱下独立基础荷载参数表组号柱截面尺寸上部结构传下来的荷载标准值轴力kN 弯矩kN.m 剪力KN1 350mm×500mm 680 80 102 300mm×450mm 678 89 123 400mm×500mm 658 88 114 350mm×550mm 655 75 155 350mm×500mm 687 78 146 300mm×450mm 654 89 137 400mm×500mm 638 88 158 350mm×550mm 689 80 169 350mm×500mm 656 83 1210 300mm×450mm 632 84 11设计内容：（1）确定基础埋置深度（2）确定地基承载力特征值（3）确定基础的底面尺寸（4）确定基础的高度（5）基础底板配筋计算（6）绘制施工图（基础的平面布置图及基础配筋图）三、桩基础设计任务书：某多层建筑一框架结构，柱所采用的混凝土等级为C30，建筑场地位于市区，地势平坦。
墙下条形基础
对于墙下钢筋混凝土条形基础来说，其最关键的结构在于垫层部分，这是承载上部结构受力的主要构造。我 国建筑行业对墙下条形基础构造的垫层有明确规定，要求其垫层的厚度不宜小于70 mm，垫层厚度过小会影响到 基础构造的承载力。按照现场施工普遍选用的垫层厚度，当前墙下钢筋基础的垫层通常采用100 mm，这独立基础（单独基础）统称为扩展基础，扩展基础的作用是把墙或柱的荷载侧向扩展到 土中，使之满足地基承载力和变形的要求。当前，扩展基础包括无筋扩展基础、钢筋混凝土扩展基础，具体情况 如下。
无筋扩展基础
无筋扩展基础系指由砖、毛石、混凝土或毛石混凝土、灰土和三合土等材料组成的无需配置钢筋的墙下条形 基础或柱下独立基础。无筋基础的材料都具有较好的抗压性能，但抗拉、抗剪强度都不高。为了使基础内产生的 拉应力和剪应力不超过相应的材料强度设计值，设计时需要加大基础的高度。实际使用过程中，无筋扩展基础应 按照建筑地质层的具体构造。对基础层实施勘测分析，掌握具体承载力指标后再进行基础施工。
基本信息
墙下条形基础是指长度很大并与建筑物地面以上结构形状相适应的基础形式，承受较小荷载时用砖、石、混 凝土建造，按刚性基础结构方法计算；承受较大荷载或地基承载力较小时，用钢筋混凝土建造，在轴向或单向偏 心荷载作用下底板的弯曲可按扩展（板式）基础简化方法计算。设计人员在做墙下钢筋混凝土条形基础的设计时， 常规方法的设计流程为：依据基础底面的受力情况，先假设基础宽度，对地基承载力是否满足要求进行验算后， 得到基础底面宽度的设计值；根据工程经验，先假设基础高度，对基础受剪切承载力进行验算后，得到基础高度 的设计值；依据基础宽度及高度的设计值，求得基础底板的配筋。采用这种方法，虽然能够满足设计要求，但是 往往需要经过多次校核承载力和调整尺寸，过程比较复杂、略带随意性，而且依此设计的基础是否经济，需要经 过预算确定，加大了工作量 。
独立基础方案
独立基础当建筑物上部结构采用框架结构或单层排架结构承重时，基础常采用方行、圆柱形和多边形等形式的独立式基础，这类基础称为独立式基础.也称单独基础，是整个或局部结构物下的无筋或配筋基础.一般是指结构柱基，高烟囱，水塔基础等的形式．独立基础分：阶形基础、坡形基础、杯形基础3种。
独立基础的特点一，一般只坐落在一个十字轴线交点上，有时也跟其它条形基础相连，但是截面尺寸和配筋不尽相同。
独立基础如果坐落在几个轴线交点上承载几个独立柱，叫做共用独立基础。
独立基础的特点二，基础之内的纵横两方向配筋都是受力钢筋，且长方向的一般布置在下面。
长宽比在3倍以内且底面积在20 m2以内的为独立基础(独立桩承台)560x420 64k jpg独立基础.jpg498x560 54k jpg双柱独立基础是如何计算承台...650x487 66k jpg讲房屋独立基础_房屋网199x161 4k jpg杯形基础是独立基础的一种,...640x480 100k jpg讲房屋独立基础_房屋网独立基础安全施工方案一．工程概况玉带河新苑6#住宅楼工程，位于月瀛小区东侧，该工程为六层钢筋混凝土框架结构，，建筑面积3910㎡，抗震设防类别为丙类，Ⅱ类场地，属抗震有利地段。
（一）基础的结构形式基础形式为1~15线柱下钢筋混凝土独立基础，独立基础之间为钢筋混凝土条形基础，其上设置毛石基础，毛石基础上设置地圈梁，毛石基础采用M5.0水泥砂浆砌MU30以上块石，地圈梁上方砖基础采用M7.5水泥砂浆砌筑MU10普通粘土砖。
柱下独立基础、条形基础和地圈梁混凝土强度等级均为C25。
基础下方垫层均为100mm厚混凝土强度等级为C10。
柱下独立基础的截面尺寸为：J-1：1900×1900mm(1个)、J-2：1600×1600mm(1个)、J-3：2200×2200mm(9个)、J-3A：2300×2300mm(1个)、J-4：2400×2400mm(2个)、J-5：2200×2200mm(8个)、J-5A：2300×2300mm(1个)、J-6：1100×1100mm(9个)、J-6A：1300×1300mm(1个)、J-7：2500×2500mm(6个) 、J-7A：2600×2600mm(1个)。
墙下条形基础与柱下条形基础的对比分析
山 西 建 筑
Ｓ ＨＡＮＸＩ ＡＲＣＨＩ ＴＥＣＴＵＲＥ
Ｖｏ ． ８ Ｎｏ ３ １３ ．
Ｊｎ ａ． ２ ２ ０１
・６ ・ ７
文章编号 ：０ ９ ６ ２ （０ ２ ０ —０ ７０ １０ — ８ ５ ２ １ ）３ ０ ６ —３
Ｒｅ ｅ ｒ ｈ ｎ ｔ ａ ｉ ｎ ｅ ｈ ｄ ｏ ｙ ｅ ｇ ｖ ｎ ｈｏ ｅ ｘ ｌ ｒ ｔｏ ｓ ａ ｃ ｏ ｒ ｎｓｅ ｔ ｍ ｔ ｏ ｆ Ｒａ ｌ ｉ ｈ ｗａ ｅ ｉ ｌ ｓ ｅ ｐ ｏ ａ ｉ ｎ
ＣＵＩ Ｈｏ ｇ ｂ ＬＵＯ ｕ ｘ ａ ＧＡＯ ． ｈ ｏ ｎ ．ｏ Ｃｈ ｎ． ｉ Ｘｉｃ ａ Ａｂ ｔ ａ ｔ ｈ ｓａ ｔ ｌ ｉ ｌｔ ｓｔ ｅ ｃ ｍｐ ｅ ｔ ｔ ｍ ａ ｎ ｌ ｄ ｓ ｈ ｌｓ ｉ ｈ ｒ ｎ ｉｎ ｍｐ ｃ ｏ ｄ ｓｔ ａｉｎ ｗｉ ｓ ｒ ｃ ：Ｔ ｉ ｒｉ ｅ ｓ ｃ ｍｕ ａｅ ｌ ｏ ｌｘ ｓｒ ｕ ｔ ｔｉｃ ｕ ｅ ｏ ｅ ｎ ｔ ｅ ｔ ｓｅ ｔｉ ａ ｔｌａ ｉ ｔ ｔ ＡＮＳ ． Ｓ ｌ ａ ｈ ａ ｕ ｏ ｈ ＹＳ Ｌ ＤＹＮ ｄ ｎ ｍｉｓ Ａ ｙ ａ ｃ
杂地 质情 况下最大模频散曲线规律 ， 对工程地 质勘探 具有一定 的
指导意义。
图 ６ 模 型 １在 Ｈ－ Ｃ 域 最 大 模 曲 线 － 图 ７ 模 型 ２在 Ｈ－ Ｃ域 最大 模 曲线 －
参考文献 ：
［ ］ 凡友华 ， １ 刘家琦 ． 层装介质 中瑞 雷面波 的频散研 究［ ］ 哈 尔 Ｊ．
墙下条形基础 与柱下条形基础的对 比分析
逯 晓强
摘
李铁 英
要： 通过 某工程基础设计 实例 ， 对工程 中的墙 下条形基础 和柱下条 形基础进行 了对 比， 同时从 受力和 配筋方 面加 以
条形基础独立基础箱形基础配筋计算
条形基础独立基础箱形基础配筋计算1.条形基础配筋计算：条形基础主要用于承受水平荷载或者悬挑荷载的情况。
在进行条形基础配筋计算时，首先需要确定基础的尺寸和荷载情况。
基础的尺寸可以根据结构设计图纸中的要求确定，荷载情况可以由结构设计师提供。
基础的尺寸和荷载情况确定后，可以计算出基础的受压面积和受拉面积。
根据混凝土的受压承载力和受拉承载力，可以计算出混凝土的配筋率。
配筋率需要根据相关规范的要求确定，一般情况下不应小于最小配筋率。
2.独立基础配筋计算：独立基础适用于承受柱子或者墙体等竖向荷载的情况。
在进行独立基础配筋计算时，也需要先确定基础的尺寸和荷载情况。
基础的尺寸可以根据结构设计图纸确定，荷载情况可以由结构设计师提供。
确定基础的尺寸和荷载情况后，可以计算基础的受压面积和受拉面积。
根据混凝土的受压承载力和受拉承载力，可以计算出混凝土的配筋率。
配筋率需要根据相关规范的要求确定，一般情况下不应小于最小配筋率。
3.箱形基础配筋计算：箱形基础适用于承受大荷载的情况，如大型桥梁和大型建筑物。
在进行箱形基础配筋计算时，同样需要确定基础的尺寸和荷载情况。
基础的尺寸可以由结构设计师根据荷载和结构类型来确定。
确定基础的尺寸和荷载情况后，可以计算基础的受压面积和受拉面积。
根据混凝土的受压承载力和受拉承载力，可以计算出混凝土的配筋率。
配筋率需要根据相关规范的要求确定，一般情况下不应小于最小配筋率。
在进行配筋计算时，还需要考虑到基础的受力性能和基础与土壤的相互作用。
为了确保基础的稳定和安全，还需要对基础进行横向和纵向的受力校核。
这些校核可以通过横向水平力计算和纵向垂直力计算来完成。
以上是条形基础、独立基础、箱形基础配筋计算的基本步骤和方法。
在进行这些基础配筋计算时，需要遵守相关规范和标准的要求，并考虑到具体的工程条件和要求。
只有充分考虑到这些因素，才能设计出稳定和安全的基础结构。
《建筑混凝土结构课程设计》
《建筑混凝土结构课程设计》教学大纲课程编号：031281 学分：2 总学时：2周+20（上机）大纲执笔人：苏小卒大纲审核人：屈文俊一、课程设计性质与目的《建筑混凝土结构课程设计》系土木工程专业建筑工程课群组开设的实践课，系主要专业课。
通过本课程设计，使学生初步掌握一般混合结构房屋和单层工业厂房的设计步骤和设计方法，能综合运用所学到的结构计算方法及有关的构造知识。
二、课程设计基本要求(一) 混合结构房屋的设计1．掌握房屋静力计算的一般原则2．掌握楼面结构布置的一般原则3．掌握钢筋混凝土连续梁、板的设计方法4．掌握砌体墙体的设计方法5．掌握墙下条形基础及柱下独立基础的设计方法6．学习工程计算书的书写格式和施工图的画法(二) 单层工业厂房排架结构的设计1．初步掌握单层厂房结构布置和结构选型的原则2．掌握单层厂房荷载效应组合的方法3．掌握装配式结构的计算特点和设计方法4．熟悉装配式房屋施工图的绘制方法三、课程设计基本内容(一) 混合结构房屋的设计1．按建筑平、立、剖面图进行结构布置2．按选定的结构方案进行结构计算(1)估算钢筋混凝土柱的截面尺寸(2)楼盖结构计算(3)钢筋混凝土楼梯的计算(4)承重外墙的验算(5)墙下条形基础计算3．绘制施上图(要求一张为手绘制)(1)基础平面布置及配筋图(2)楼盖结构平面布置(3)次梁配筋图(4)主梁配筋图(二) 单层工业厂房排架结构的设计1．完成屋面板、屋架、天窗架、天沟、吊车梁、基础梁等构件的选型，确定排架柱的截面尺寸2．进行结构布置(包括支撑布置)3．排架荷载和内力分析4．柱子的配筋设计5．柱下单独基础的设计6．绘制施工图(要求一张为手工绘制)(1)基础平面布置及基础配筋图(2)屋盖结构布置及结构平面图(3)柱子配筋图四、实验或上机内容建议上机机时20小时。
五、前修课程要求土木工程材料、材料力学、结构力学、荷载与结构设计方法、土力学、混凝土结构基本原理、建筑混凝土结构设计、基础工程设计原理、砌体结构。
第二、三章 无筋扩展基础、钢筋混凝土独立基础及墙下条形基础(2005习题-2009.4)
MⅠ－Ⅰ 72.63 × 106 AsⅠ = AsⅡ = = 1478mm 2 = 0.9h0 f y 0.9 × 260 × 210
350 680kN at l
1800
fak＝170kN／m2 ft=1.3N／mm2 fy＝210N／mm2
bt b
b
第二章习题（2－2）
♦ 底板配筋
♧ 所得的AsⅠ是整个长度l＝b＝1.8m内应配置 的钢筋，单位长度所需要的钢筋数量 ♧ As＝AsⅠ／l ＝1478mm2／1.8m ＝821mm2／m ♧ 即在1m长度内应配置821mm2面积的钢筋
第二章习题（2－1）
♦ 2－1 某办公楼承重墙厚240mm，从室内设 计地面算起的埋深1.55m，上部结构荷载设 计值F＝110kN／m，修正后的地基承载力 特征值fa＝90kN/m2，室内外高差为0.45m， 试设计此基础。
第二章习题（2－1）
♠ 2－1问题
♦ 荷载较小，可用无筋扩展基础 ♦ 设计基底尺寸时荷载用标准值，设计基础本 身时，荷载用设计值 ♦ 注意基础不能暴露出地面
♦ 求基底尺寸
♧ 中心受压，令n＝b/l＝1
b=l≥ Fk = fa − γ md 680 / 1.25 = 1.76m ，取1.8m 221.6 − 20 × 1.8
♦ 地基净反力
680 F pj = = = 209.9kN / m 2 l ⋅ b 1.8 × 1.8
第二章习题（2－2）
2l (b − bt ) − ( l − a t ) 2 2 × 1.8(1.8 − 0.35) − (1.8 − 0.35) 2 c1 = = 1 + 0.7 β hp f t / p j 1 + 0.7 × 1.0 × 1300 / 209.9 = 0.5843m 2 at 1 2 0.35 1 h0 ≥ − + a t + c1 = − + 0.35 2 + 0.5843 = 0.2454m 2 2 2 2 a t + 2h0 = 0.35 + 2 × 0.2454 = 0.8408m < l = 1.8m , 符合要求 350
地基基础设计word版
附件1《力学与地基基础》课程设计参考资料1第一部分 墙下条形基础课程设计一、墙下条形基础课程设计任务书（一）设计题目某教学楼采用毛石条形基础，教学楼建筑平面如图1-1所示，试设计该基础。
（二）设计资料⑴工程地质条件如图1-2所示。
⑵室外设计地面-0.6m，室外设计地面标高同天然地面标高。
⑶由上部结构传至基础顶面的竖向力值分别为外纵墙∑F1K=558.57kN，山墙∑F 2K =168.61kN，内横墙∑F3K=162.68kN，内纵墙∑F4K=1533.15kN。
⑷基础采用M5水泥砂浆砌毛石，标准冻深为1.2m。
（三）设计内容⑴荷载计算（包括选计算单元、确定其宽度）。
⑵确定基础埋置深度。
⑶确定地基承载力特征值。
⑷确定基础的宽度和剖面尺寸。
⑸软弱下卧层强度验算。
⑹绘制施工图（平面图、详图）。
（四）设计要求⑴计算书要求书写工整、数字准确、图文并茂。
⑵制图要求所有图线、图例尺寸和标注方法均应符合新的制图标准，图纸上所有汉字和数字均应书写端正、排列整齐、笔画清晰，中文书写为仿宋字。
⑶设计时间三天。
二、墙下条形基础课程设计指导书（一）荷载计算 1.选定计算单元 对有门窗洞口的墙体，取洞口间墙体为计算单元；对无 门窗洞口的墙体，则可取1m 为计算单元（在计算书上应表示出来）。
2.荷载计算 计算每个计算单元上的竖向力值（已知竖向力值除以计算单元宽度）。
（二）确定基础埋置深度dGB50007-2002规定d min =Z d -h max 或经验确定d min =Z 0+（100~200）mm 。
式中 Z d ——设计冻深，Z d = Z 0·ψzs ·ψzw ·ψze ； Z 0——标准冻深；ψzs ——土的类别对冻深的影响系数，按规范中表5.1.7-1；ψzw ——土的冻胀性对冻深的影响系数，按规范中表5.1.7-2；ψze ——环境对冻深的影响系数，按规范中表5.1.7-3；（三）确定地基承载力特征值f a)5.0()3(m d b ak a -+-+=d b f f γηγη 式中 f a ——修正后的地基承载力特征值（kPa ）； f ak ——地基承载力特征值（已知）(kPa)；ηb 、ηb ——基础宽度和埋深的地基承载力修正系数（已知）； γ——基础底面以下土的重度，地下水位以下取浮重度(kN/m 3)；γm ——基础底面以上土的加权平均重度，地下水位以下取浮重度(kN/m 3)； b ——基础底面宽度（m ），当小于3m 按3m 取值，大于6m 按6m 取值；d ——基础埋置深度（m ）。
独立基础、条形基础、筏形基础及桩基承台
独立基础、条形基础、筏形基础及桩基承台11G101－3独立基础、条形基础、筏形基础及桩基承台P58~P59墙、柱插筋构造（变）所有墙插筋，弯钩均不得小于6d；当hj≤lae（板厚不满足直锚长度）时，弯锚15d；所有柱插筋，弯钩均不得小于6d且150；当hj≤lae（板厚不满足直锚长度）时，弯锚15d。
当插筋部分保护层厚度小于5d（无外伸时，外部插筋），锚固区应设横向钢筋（或箍筋），间距不小于100mm。
增。
当设计指出墙外侧纵筋与底板纵筋搭接连接时，基础底板钢筋应伸至基础顶面。
变。
取消了原图集按插入长度的不同确定弯钩长度的做法。
新提出了锚固区加水平钢筋的做法。
当柱为轴心受压或小偏心受压，独立基础、条形基础高度不小于1200mm时，或当柱为大偏心受压，独立基础、条形基础高度不小于1400mm时，可仅将柱四角插筋伸至底板钢筋网上（伸至底板钢筋网上的柱插筋之间间距不应大于1000mm），其它钢筋满足锚固长度lae即可。
P60独立基础DJJ、DJP、BJJ、BJP底板配筋构造1、独立基础底板双向交叉钢筋长向设置在下，短向设置在上。
2、基础底板钢筋距边缘≤75且≤S/2处起设。
3、坡形独立基础的上边缘每边超出柱边50mm。
2.2.1设计时应注意：当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；当采用较陡坡度时，应要求施工采用在基础顶部坡面加模板等措施。
P61双柱普通独立基础（即“不设基础梁的”）底部与顶部配筋构造1、图集注：双柱普通独立基础底部双向交叉钢筋，根据基础两个方向从柱外缘至基础外缘的伸出长度ex和ex’的大小，较大者方向的钢筋设置在下，较小者方向的钢筋设置在上。
2、顶部纵筋设置在下，分布筋设置在上。
3、顶部纵筋的锚固长度统一从柱内边缘算起（不再分“柱内”和“柱外”）。
（变。
原06G101－6，P45：柱外顶部纵筋锚固长度从柱中心线算起）P62设置基础梁的双柱普通独立基础配筋构造1、图集注：双柱独立基础底部短向受力钢筋设置在基础梁纵筋之下，与基础梁箍筋的下水平段位于同一层面。
扩展基础是指柱下钢筋混凝土独立基础和墙下钢筋混凝土条形基础
扩展基础是指柱下钢筋混凝土独立基础和墙下钢筋混凝土条形
基础
扩展基础是指柱下钢筋混凝土独立基础和墙下钢筋混凝土条形基础。
这种基础由于钢筋混凝土的抗弯性能好，可充分放大基础底面尺寸，达到减小地基应力的效果，同时可有效地减小埋深，节省材料和土方开挖量，加快工程进度。
它适用于六层和六层以下的一般民用建筑和整体式结构厂房承重的柱基和墙基。
1) 锥形基础（条形基础）边缘高度一般不小于200mm;阶梯形基础的每阶高度一般为300?500mm。
基础高度小于350mm时用一阶，大于900mm是用三阶，其余为二阶。
为使扩展基础有一定的刚度，基础台阶的宽高比不大于2. 5。
2) 垫层厚度一般为100mm，混凝土强度等级为C10,基础混凝土强度等级不宜低于C15。
3) 底板受力钢筋的最小直径不宜小于8mm;当有垫层时钢筋保护层的厚度不宜小于40mm，无垫层时不宜小于70mm。
4) 钢筋混凝土条形基础在T形和十字形交接处的钢筋应沿一个主要受力方向通长放置。
5) 柱基础纵向钢筋除应满足冲切要求外，尚应满足锚固长度的要求。
当基础高度在900mm以内时，插筋应伸至基础底部的钢筋网，并在端部做成直弯钩；当基础高度较大时，位于柱子四角的插筋须伸至基础底部外，其余的钢筋只需伸至锚固长度即可。
《土力学与地基基础》课程设计任务书(河南建筑职业技术学院)
《土力学与地基基础》课程设计任务书一、课程设计的教学目的通过课程设计，使学生掌握钢筋混凝土墙下条形基础和柱下独立基础的理论知识和应用条件，能够初步选择基础方案，进行基础设计；能够绘制和识读基础结构施工图，增强解决工程实际问题的能力。
二、课程设计的内容和要求（一）柱下独立基础1.设计题目某多层现浇钢筋混凝土框架结构，房屋高度H=30m，室外地坪标高同自然地面，室内外高差450mm。
柱网布置如图所示，试进行柱下独立基础的设计。
2.上部结构传下来的荷载柱截面尺寸为500mm×500mm，上部结构作用在柱底的最不利荷载标准值见表1，上部结构作用在柱底的最不利荷载效应基本组合设计值见表2：柱底荷载标准值表1Fk (KN) Mk (KN•m) Vk (KN) 题号1 2 3 1 2 3 1 2 3柱底荷载效应基本组合设计值表2（二）墙下条形基础（锥形截面）1.设计题目某多层砖混结构，房屋高度H=15m，室外地坪标高同自然地面，室内外高差450mm。
结构平面布置如图所示，试进行墙下条形基础的设计。
2.上部结构传下来的荷载内外墙墙厚均为240mm，上部结构作用在墙底的最不利荷载标准值见表3，上部结构作用在墙底的最不利荷载效应基本组合设计值见表4。
墙底荷载标准值表3墙底荷载设计值表3（三）工程及水文地质材料1.工程地质条件该地区地势平坦，无相邻建筑物，经地质勘察，工程地质资料自上而下依次为：①杂填土：厚约0.5m，含部分建筑垃圾；②粉质粘土：厚1.2m，承载力特征值fak=130KN/m2；③粘土：厚1.5m，承载力特征值fak=210KN/m2；④全风化砂质泥岩：厚2.7m,承载力特征值fak=230KN/m2；⑤强风化砂质泥岩：厚3.0m,承载力特征值fak=300KN/m2；⑥中风化砂质泥岩：厚4.0m,承载力特征值fak=620KN/m2；建议持力层选第③层粘土层。
地基岩土物理力学参数表表52.水文地质资料地下水对混凝土无侵蚀性，地下水位深度位于地表下3.5m，且属于不冻胀土。
11G101-3独立基础、条形基础、筏形基础及桩基承台配筋要求_汇总
11G101－3独立基础、条形基础、筏形基础及桩基承台P58~P59墙、柱插筋构造（变）所有墙插筋，弯钩均不得小于6d；当hj≤lae（板厚不满足直锚长度）时，弯锚15d；所有柱插筋，弯钩均不得小于6d且150；当hj≤lae（板厚不满足直锚长度）时，弯锚15d。
当插筋部分保护层厚度小于5d（无外伸时，外部插筋），锚固区应设横向钢筋（或箍筋），间距不小于100mm。
增。
当设计指出墙外侧纵筋与底板纵筋搭接连接时，基础底板钢筋应伸至基础顶面。
变。
取消了原图集按插入长度的不同确定弯钩长度的做法。
新提出了锚固区加水平钢筋的做法。
当柱为轴心受压或小偏心受压，独立基础、条形基础高度不小于1200mm时，或当柱为大偏心受压，独立基础、条形基础高度不小于1400mm时，可仅将柱四角插筋伸至底板钢筋网上（伸至底板钢筋网上的柱插筋之间间距不应大于1000mm），其它钢筋满足锚固长度lae即可。
P60独立基础DJJ、DJP、BJJ、BJP底板配筋构造1、独立基础底板双向交叉钢筋长向设置在下，短向设置在上。
2、基础底板钢筋距边缘≤75且≤S/2处起设。
3、坡形独立基础的上边缘每边超出柱边50mm。
2.2.1设计时应注意：当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；当采用较陡坡度时，应要求施工采用在基础顶部坡面加模板等措施。
P61双柱普通独立基础（即“不设基础梁的”）底部与顶部配筋构造1、图集注：双柱普通独立基础底部双向交叉钢筋，根据基础两个方向从柱外缘至基础外缘的伸出长度ex和ex’的大小，较大者方向的钢筋设置在下，较小者方向的钢筋设置在上。
2、顶部纵筋设置在下，分布筋设置在上。
3、顶部纵筋的锚固长度统一从柱内边缘算起（不再分“柱内”和“柱外”）。
（变。
原06G101－6，P45：柱外顶部纵筋锚固长度从柱中心线算起）P62设置基础梁的双柱普通独立基础配筋构造1、图集注：双柱独立基础底部短向受力钢筋设置在基础梁纵筋之下，与基础梁箍筋的下水平段位于同一层面。
独立基础施工方案(最新)
目录1 编制依据--------------------------------------------- 1 1.1 文件 --------------------------------------------------------------- 1 1.2 施工图 ------------------------------------------------------------- 1 1.3 主要规范、规程 ----------------------------------------------------- 11.4 主要法规 ----------------------------------------------------------- 22 工程概况--------------------------------------------- 33 施工准备--------------------------------------------- 5 3.1材料准备------------------------------------------------------------ 5 3.2施工机具------------------------------------------------------------ 53.3 技术准备 ----------------------------------------------------------- 54 施工安排---------------------------------------------5 4.1施工部位及工期要求-------------------------------------------------- 5 4.2 主要施工部位工程量 -------------------------------------------------6 4.3劳动组织及职责分工-------------------------------------------------- 6 4.4物资、机具、劳动力安排---------------------------------------------- 74.5流水段划分---------------------------------------------------------- 85 主要施工方法 -------------------------------------- 8 5.1工艺操作流程-------------------------------------------------------- 8 5.2 施工测量 ----------------------------------------------------------- 95.3 独立基础、条形基础、集水坑等基槽开挖 ------------------------------- 9 5.4 基础垫层 ---------------------------------------------------------- 11 5.5钢筋工程----------------------------------------------------------- 11 5.6 混凝土工程 -------------------------------------------------------- 125.7 土方回填 ---------------------------------------------------------- 126 质量要求-------------------------------------------- 13 6.1独立基础深度要求--------------------------------------------------- 13 6.2主要工序要求------------------------------------------------------- 13 6.3 原材料质量检测 ---------------------------------------------------- 14 6.4应注意的质量问题--------------------------------------------------- 15 6.5质量记录----------------------------------------------------------- 17 7其他要求------------------------------------------ 17 7.1工期要求----------------------------------------------------------- 17 7.2 保证工程进度措施 -------------------------------------------------- 17 7.3安全措施----------------------------------------------------------- 19 7.4环保措施----------------------------------------------------------- 19 7.5安全生产,文明施工-------------------------------------------------- 19 7.6施工中注意事项----------------------------------------------------- 20 7.7意外事故处理------------------------------------------------------- 20 7.8雨天砼露天浇筑----------------------------------------------------- 201 编制依据1.1 文件1.2 施工图1.3 主要规范、规程1.4 主要法规2 工程概况2.1总体简介本工程位于重庆市江津区西南方向，地处艾坪山上，本地块形状呈不规则梯形，东西方向长度约为360米，南北宽度约为120米。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程设计说明书题目: 墙下条形基础设计
院系：
专业班级：
学号：
学生姓名：
指导教师：
2012 年 06 月24日
墙下条形独立基础设计
1/ 12安徽理工大学课程设计（论文）任务书
2012年 06 月 18 日
墙下条形独立基础设计
3/ 12目录
1．设计资料......................................... 错误!未定义书签。
1.1工程地质条件.................................. 错误!未定义书签。
1.2 上部结构资料.................................. 错误!未定义书签。
1.3上部结构作用.................................. 错误!未定义书签。
2. 荷载计算......................................... 错误!未定义书签。
2.1 选定计算单元.................................. 错误!未定义书签。
2.2 荷载计算...................................... 错误!未定义书签。
3. 确定基础宽度..................................... 错误!未定义书签。
3.1 基础的埋置深度d .............................. 错误!未定义书签。
3.3基础的宽度.................................... 错误!未定义书签。
4. 基础高度与台阶................................... 错误!未定义书签。
4.1 内横墙与内纵墙................................ 错误!未定义书签。
4.2 外纵墙和山墙.................................. 错误!未定义书签。
5. 软弱下卧层强度验算............................... 错误!未定义书签。
5.1 基底外附加力.................................. 错误!未定义书签。
5.2 软弱下卧层处附加应力.......................... 错误!未定义书签。
5.3 软弱下卧层顶面处的自重应力.................... 错误!未定义书签。
5.4 软弱下卧层顶面处修正后的地基承载力特征值...... 错误!未定义书签。
5.5 强度验算...................................... 错误!未定义书签。
1．设计资料
1.1工程地质条件
某教学楼采用毛石条形基础，工程地质条件如图1.1所示，该地区地形平坦，标准冻深为1.2m，地下水位在天然地表下8.5m，水质良好，无侵蚀性。
1.2 上部结构资料
教学楼建筑平面如下页图1.2所示，梁L-1截面尺寸为200mm×500mm，伸入墙内240 mm，梁间距为3.3 m，外墙及山墙的厚度为370 mm，双面粉刷。
基础采用M5水泥砂浆砌毛石，；室外设计地面-0.6m，室内设计地面标高同天然地面标高。
1.3上部结构作用
由上部结构传至基础顶面的竖向力值分别为外纵墙∑F1K=558.57kN，山墙∑F2K=168.61kN/m，内横墙∑F3K=162.68kN/m，内纵墙∑F4K=1533.15kN。
2. 荷载计算
2.1 选定计算单元
取房屋中有代表性的一段作为计算单元，如图2-1所示
墙下条形独立基础设计
5 / 12
外纵墙：取两窗中间的墙体；
内纵墙：取①—②周线之间两门中心间的墙体； 山 墙：取1m 宽墙体； 横 墙：取1m 宽墙体； 2.2 荷载计算
外纵墙：去两窗中心线间的距离3.3m 为计算单元宽度
则 KN/m 169.263.3
558.57
3.31k 1k ==∑=
F F 山 墙：取1m 为计算单元宽度
则 KN/m 168.611
F k
22k =∑=
F 内横墙：取1m 为计算单元宽度
则 KN/m 162.681
F F 3k
3k =∑= 内纵墙：去两窗中心线间的距离8.26m 为计算单元宽度
则
KN/m 185.618.26
1533.15
8.26F F 4k 4k ==∑=
3. 确定基础宽度
3.1 基础的埋置深度d
根据经验公式 mm 200~100Z d 0min ）（+=
取
mm 14002001200200Z d 0=+=+=
3.2确定地基础承载力特征值f a
基底以上土的加权平均重度为：
3m KN/m 17.291.4
0.5-1.4180.516=⨯+⨯=
）
（γ
根据粉质粘土的深宽修正系数 1.60.3d b ==ηη， 地基承载力特征值f a （假设b<3m)
3
m d b ak a m kN 194.89 0.5-1.417.291.601700.5-d 3-b f f =⨯
⨯++=++=）（）（）（γηγη 3.3基础的宽度
由书公式（7.16），基础底面积满足：
d -f F b d -f F b 1G a k
G a k γγ≥≥⨯即
d —室内外的平均高度 外纵墙，山 墙：m 1.72
0.6
1.4d e =+
= 内纵墙，内横墙：m 20.61.4d i =+=
基础宽度：
外纵墙：m d f F b e G a k 052.17
.12089.19426
.16911=⨯-=-≥γ 山墙：m d f F b e G a k 048.17.12089.19461.16822=⨯-=-≥
γ 内横墙：m d f F b i G a k 011.10
.22089.19468
.16233=⨯-=-≥
γ 内纵墙：m d f F b i G a k 154.10
.22089.19461
.18544=⨯-=-≥γ 最后去b=1.4m<3m ，符合假设条件。
4. 基础高度与台阶
4.1 内横墙与内纵墙
基础采用毛石，M5水泥砂浆砌筑
内横墙与内纵墙采用三层台阶，则每层台阶宽度为：（由设计资料知，墙厚为240mm ）
墙下条形独立基础设计
7 / 12
m b 2.03)2
24
.024.1(2=-= （符合构造要求） 查GB5007—2002，允许台阶宽高比平[b/b=1/1.5] (书图7.35)，则每层台阶高度为：
m H b b H 3.05
.112
.0]
[0
2
20==
≥ 结合构造要求0H =0.4m
最上一层台阶顶面距离室外设计地坪为：
（1.4-0.4⨯3）=0.2m>0.1m 符合要求。
内墙基础图见图4.1 4.2 外纵墙和山墙
外纵墙和山墙仍采用三层毛石，每层台阶高0.4m 则每层台阶的允许宽度为
m H H b b 267.04.0]5
.11[][02
=•=•≤,单侧三层台阶总宽度为 m 515.02
37
.04.1=- 取
三层台阶宽度分别为0.145m ，0.18m ，0.19m 均小于0.2m ，符合构造要求。
外墙基础图见图4.2。
5. 软弱下卧层强度验算
5.1 基底外附加力
取内纵墙的竖向压力计算
kN d A G F p p p m k k c k 373.1484.129.171
4.10
.214.12061.1850=⨯-⨯⨯⨯⨯+=-+=
-=γ
5.2 软弱下卧层处附加应力
因5.091.24
.14.1)5.05(>=-+=b z , 521021==s s E E 查书表7.11得扩散角︒=25θ 则：
2077.3925tan 1.424.1373
.1484.1tan 2m kN z b bp P z =︒
⨯⨯+⨯=+=
θ
5.3 软弱下卧层顶面处的自重应力
2985185.016m kN P cz =⨯+⨯=
5.4 软弱下卧层顶面处修正后的地基承载力特征值
下卧层顶面土体的平均重度：
2
82.175
5.05185.016m kN m =+⨯+⨯=γ
由书表7.10知淤泥质土的0.1,0==d b ηη
2
1.177)5.05.5(8
2.170.188)5.0(m kN z d f f m d ak a =-⨯⨯+=-++=γη
5.5 强度验算
软弱下卧层顶面
221.17777.1379877.39m kN f m kN P P az cz z =<=+=+
满足强度要求。
墙下条形独立基础设计
9/ 12
墙下条形独立基础设计
11/ 12。
