烟风道安装技术交底
允许偏差项目项次项目-让每个人平等地提升自我允许偏差
检验方法
1
表面平整
2mm
用2米靠尺与楔形塞尺检查
2
立面垂直
3mm
用2米托线板检查
3
阴阳角方正
3mm
用200mm方尺和楔形塞尺检查
6成品保护措施
6.1烟风道进入施工现场时，搬运时应轻拿轻放，侧抬侧立，不得平抬平放。
交底内容：
1施工准备：
1.1材料要求
1.1.1水泥：325#及其以上矿渣硅酸盐水泥或普通硅酸盐水泥。
1.1.2砂：平均粒径为0.35---0.5mm中砂。
1.1.3玻纤带网格布、角钢L25*3、921胶配套使用。
1.1.4烟风道应有出场合格证。
2机具要求
笤帚、水桶、2m靠尺、撬棍、钢尺。
3作业条件
3.1烟风道进入现场安装前，应报监理和甲方验收合格后方可使用。
4.6烟风道在施工安装过程中，为防止杂物吊进烟风道内，应随时安装随时遮盖。
5质量要求
5.1烟风道的各项技术指标，必须满足标准要求，胶粘剂的配制原料质量符合要求。
5.2节点构造，构件位置，连接锚固方法符合规范要求。
5.3烟风道所有接缝处的粘贴应牢固，并填塞密实。
5.4烟风道应平整光滑，不得有裂纹和凹凸不平，断头、端面无毛边。
6.2烟风道进场后应按不同规格、型号分类堆放，并设置标志牌，以便安装时方便查找。
6.3严禁有东西碰撞烟风道。
7安全要求
7.1烟风道堆放高度不得超过2m。
7.2使用电钻等工具时，不得私自拉接电源。
7.3操作人员进入施工现场必须带安全帽。
7.4用麻绳捆绑烟风道进行安装时，检查麻绳是否牢固，起吊时检查捆绑是否牢固。
24-烟风道安装技术交底
5 施工单位 审核人分包单位 □施组总设计交底 □单位工程施组交底 □施工方案交底 □专项施工方案交底 ■施工作业交底交底部位接收交底范围烟风道安装交底人接收交底人数交底时间2019年4月2日弹出风道位置线→调整风洞大小→装风道→调垂直→用木楔固定→座浆→安装钢筋卸力→装上层通风道→调垂直→检查→用木楔固定→支模→灌注楼板缝→防护→安装排风口2、施工工艺2.1、根据附近的轴线，把烟道的垂直控制线返到墙面上，根据控制线，检查楼板预留洞尺寸及位置是否满足设计要求，否则根据设计图纸对现场结构预留洞位置进行修整。
2.2、首层安装时在烟风道位置先用1：2水泥砂浆对楼板进行找平，然 后安装风道，保证其位置及垂直度满足设计要求；2.3、在上下烟风道连接处，通风道安装时先安装卸力钢筋，安装方法及构造要求见下图，钢筋采用2C 12，长度应大于洞口宽度160mm ，可设于短边或长边，：2.4、在上下烟风道连接处，应使用抹水泥砂浆粘结严密，对其垂直度校正后，风道上方用木楔暂时卡固于楼板上。
2.5、通风道的安装采用人力钢丝绳吊装的方法。
安装本层时，将棕绳或钢丝绳吊装点设置在本层以上二层或是三层的顶板面上（钢丝绳或棕绳的长度视吊点位置而定），即钢丝绳吊装点每层或每两层一提升。
安装最顶层的通风道时，将钢丝绳吊装点固定在顶层顶板上支设的三脚架上。
5施工单位审核人分包单位□施组总设计交底□单位工程施组交底□施工方案交底□专项施工方案交底■施工作业交底交底部位接收交底范围烟风道安装交底人接收交底人数交底时间2019年4月2日2.6、再次检查风道的位置及上下垂直度，撤出木楔，通风道安装完毕后，对结构楼板洞口进行封堵，先对洞口的混凝土结构边进行剔凿并清理干净，然后洞口进行吊模，随后用C20的豆石混凝土灌注板洞，同楼板施工一样要洒水养护，参见下图示意。
2.7、烟风道与墙体缝隙应使用砂浆进行封堵密实，缝隙处应粘贴玻纤带网格布一层加强。
三、质量保证措施1、节点构造，构件位置，连接锚固方法符合规范要求。

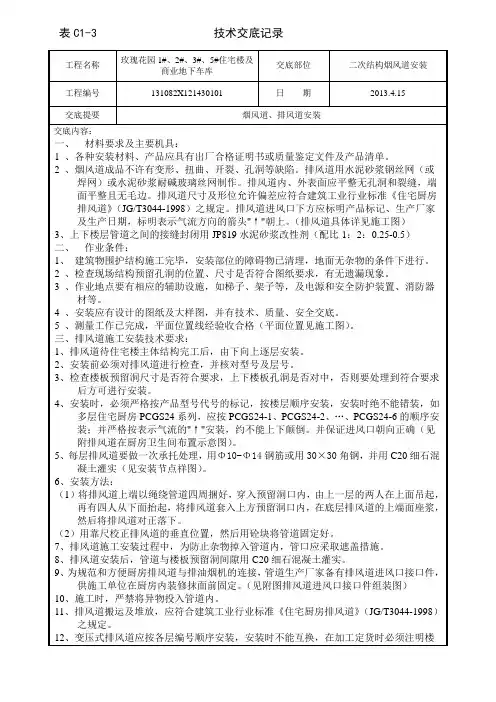

烟风道、排风道安装技术交底
5、测量工作已完成，平面位置线经验收合格（平面位置见施工图）。
三、排风道施工安装技术要求：
1、排风道待住宅楼主体结构完工后，由下向上逐层安装。
2、安装前必须对排风道进行检查，并核对型号及层号。
3、检查楼板预留洞尺寸是否符合要求，上下楼板孔洞是否对中，否则要处理到符合要求后方可进行安装。
12、变压式排风道应按各层编号顺序安装，安装时不能互换，在加工定货时必须注明楼层的层数，由生产厂家编号供应。
13、上下管道的所有接缝处均应绝对密封，特别是管道隔板之间、贴墙的管道壁之间的密封，否则，必然导致串烟、串味。
14、安装完毕后注意保护成品，通风道垂直度不大于3mm。
技术负责人：交底人：接交人：
3、上下楼层管道之间的接缝封闭用JP819水泥砂浆改性剂（配比1：2：0.25-0.5）
二、作业条件：
1、建筑物围护结构施工完毕，安装部位的障碍物已清理，地面无杂物的条件下进行。
2、检查现场结构预留孔洞的位置、尺寸是否符合图纸要求，有无遗漏现象。
3、作业地点要有相应的辅助设施，如梯子、架子等源自及电源和安全防护装置、消防器材等。
6、安装方法：
（1）将排风道上端以绳绕管道四周捆好，穿入预留洞口内，由上一层的两人在上面吊起，再有四人从下面抬起，将排风道套入上方预留洞口内，在底层排风道的上端面座浆，然后将排风道对正落下。
（2）用靠尺校正排风道的垂直位置，然后用砼块将管道固定好。
7、排风道施工安装过程中，为防止杂物掉入管道内，管口应采取遮盖措施。
8、排风道安装后，管道与楼板预留洞间隙用C20细石混凝土灌实。
9、为规范和方便厨房排风道与排油烟机的连接，管道生产厂家备有排风道进风口接口件，供施工单位在厨房内装修抹面前固定。（见附图排风道进风口接口件组装图）
烟道安装技术交底
烟道安装技术交底烟道安装技术交底一、进场预制烟道构件质量要求在进场预制烟道构件时，应按照委托加工料单要求的规格和型号进行加工。
产品应符合国家和行业的相关检验标准，外观质量应光滑平直，不得有凹凸不平、麻面、裂缝等问题，拐角圆角应平滑，端面应平整无飞边。
此外，烟道尺寸允许偏差，但应控制在一定范围内，如烟道两端部平面应方正，截面对角线误差≤3mm，壁厚误差≤2mm，侧向弯曲误差≤4mm，长度误差≤4mm，并不得有扭曲现象。
副烟道进气口下隔板应封闭严密，不得有空隙，副烟道尺寸应上下对齐。
烟道制品的耐火极限应大于1.0h，满足国家和行业的相关规定。
二、烟道施工安装要求在进行烟道施工安装时，必须先做样板，然后再按要求进行大面积施工。
在安装前，需要对烟气道进行检查，并校对型号，清理烟气道毛边。
烟气道安装时与厨房内隔墙砌筑穿插进行，应加强对成品的保护，并注意烟道口的留置方向正确。
烟气道应按照自下而上的顺序进行逐层安装，首层安装前必须用1：2水泥砂浆找平。
三、烟道安装施工注意事项在进行安装前，需要对照设计平面位置图结合现场实际情况划好线，烟道就位要对准烟道中心线，就位准确无误后，用小木楔临时固定，检查上下两个烟道接头处的缝隙，以及副烟道是否对准，挂线校直，上下烟道结合面满涂沥青防水油胶，再用C20细石混凝土在楼板与烟气道间的间隙支吊模填嵌密实平整，填嵌混凝土应高出地面30mm的防水反口。
逐层向上安装时，需用相同的方法进行，待混凝土完全凝固后，拔取临时固定木楔，再用C20细石混凝土嵌实，保证不漏气、不渗水，然后在烟道与墙面、楼面水平接触处用密封膏嵌实，待楼地面、前面抹灰完毕，使烟道更为牢固、达到密封要求。
在烟气道施工安装过程中，为防止杂物掉入管道中，管口应采取遮盖措施。
烟道进气口方向位置应正确，对照建筑平面图，止回阀安装口应对准厨房灶台。
安装时，应在每层距顶板、楼地面100mm处各设一道扁铁箍固定。
四、安装质量标准在安装烟道时，需要注意烟道中心线与楼板定位线位移不应大于3mm，上下烟道接口处中心线位移不应大于2mm，每节烟道垂直度偏差不应大于2mm。
