表4施工总平面布置图与说明
施工现场平面布置图及说明
施工现场平面布置图及说明第一节施工平面布置说明一、施工总平面的总体规划1、在满足施工条件，尽量节约施工用地，满足施工需要和文明施工的前提下，对施工总平面布置进行合理规划，同时保证场内交通运输畅通和满足施工对材料存放要求，最大限度地减少场内运输。
2、为便于工程文明施工管理，结合本工程现场条件，将宿舍区、办公区、材料堆放区分开，各区根据自身特点制定不同的管理制度。
3、根据场地实际合理地进行布局，材料及构件按现场布置图规定设置堆放，并随不同施工阶段调整。
二、施工总平面的管理1、施工平面科学管理的关键是科学的规划和周密详细的计划，在进度网络计划基础上形成材料、机械、劳动力的进退场，垂直运输、安装网络计划，充分均衡利用平面为目标，制定平面管理实施计划。
2、根据工程进度计划的实施及调整情况，分阶段发布平面管理实施计划，包含时间计划表、责任人、执行标准、奖罚标准。
计划执行中，定期召开调度会，以充分协调、研究后，发布计划调整书。
3、施工平面管理由项目经理负责，由项目管理部、材料管理部、综合办公室实施，按平面分片包干管理措施进行管理，建立保卫保安制度,落实区域责任制。
4、施工现场建立文明、安全、用电、卫生、消防等管理制度，大门入口处,设置“五牌一图”，施工作业人员进入现场全部佩带胸卡,由保安人员确认后方可进入。
5、在施工现场显眼处放置安全生产,文明施工的标志及操作规程，消防设施齐全有效，所有施工人员均会正确使用消防器材，场地硬化、平整无积水，并作好明沟排水排污措施。
6、建筑材料分类、分规格堆放，并作好标识，现场构件保管将依据标准采取必要的防雨、防潮、防晒、防火、防爆、防损坏等措施，机械布置整齐有序,保持道路畅通；现场的排水、排污应埋设排水管。
第二节临时设施布置计划一、临时设施布置原则临时设施布置要符合国家和郑州市安全文明的有关规定。
施工现场临时设施搭设及供水、供电、卫生、生活设施的布置，均先绘制平面布置图报甲方或总承包方批准后进行。
施工总平面布置图及临时用地表(精)

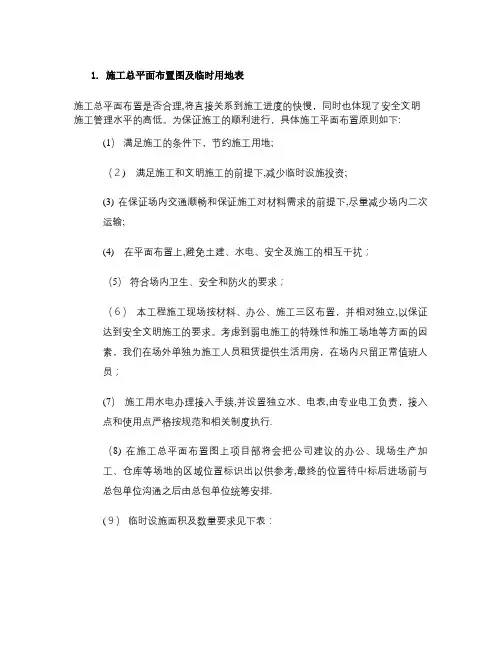

1. 施工总平面布置图及临时用地表施工总平面布置是否合理,将直接关系到施工进度的快慢，同时也体现了安全文明施工管理水平的高低。
为保证施工的顺利进行，具体施工平面布置原则如下:(1）满足施工的条件下，节约施工用地;（２)满足施工和文明施工的前提下,减少临时设施投资;(3) 在保证场内交通顺畅和保证施工对材料需求的前提下,尽量减少场内二次运输;(4)在平面布置上,避免土建、水电、安全及施工的相互干扰；（5）符合场内卫生、安全和防火的要求；（６）本工程施工现场按材料、办公、施工三区布置，并相对独立,以保证达到安全文明施工的要求。
考虑到弱电施工的特殊性和施工场地等方面的因素，我们在场外单独为施工人员租赁提供生活用房，在场内只留正常值班人员；(7）施工用水电办理接入手续,并设置独立水、电表,由专业电工负责，接入点和使用点严格按规范和相关制度执行.（8) 在施工总平面布置图上项目部将会把公司建议的办公、现场生产加工、仓库等场地的区域位置标识出以供参考,最终的位置待中标后进场前与总包单位沟通之后由总包单位统筹安排.(９）临时设施面积及数量要求见下表：临时用地表序号用途面积位置需用时间1 项目办公室2０m2 由业主统一安排根据开工令确定工期而定2 会议室20 m2 由业主统一安排根据开工令确定工期而定3 管理人员休息区３0 ｍ２由业主统一安排根据开工令确定工期而定4 餐厅、厨房、洗浴房等55 m２由业主统一安排根据开工令确定工期而定5 工人宿舍场外租用６仓库70 m2 由业主统一安排根据开工令确定工期而定7 其它1８５m2由业主统一安排根据开工令确定工期而定8合计380 ｍ2电力需求计划表用电位置计划用电数量(KW．H)用途需用时间201５年1月1日至2015年7月1日(暂定备注序号左或右(m1 配件加工场所1KW＊8H*21１天=16８8KW．H现场零配件加工竣工完成2 现场1KW*８H＊211天=1688KW.H设备安装竣工完成３现场１KW＊8Ｈ*６０天=４80ＫW。
施工平面图布置及说明
施工平面图布置及说明为了确保本工程的施工质量及施工工期按合同要求圆满完成，确保现场办公，实现现场指挥，及时处理各种问题，动态控制施工质量及工期，为此，需要设置办公室.仓库及现场制作工棚，选择合适可用的地方，设立项目经理部。
进场前与业主.监理.总承包单位项目部共同协商解决，并力争在施工队伍进场施工前将临时设施办好，提高作业效率。
（一）施工平面图见附表一（二）编制原则实现施工现场有组织有计划地进行文明施工，使施工现场秩序井然，施工顺利进行，保证进度，提高效率。
（三）编制依据1.现场实际情况。
2.设计图纸与施工内容。
3.本工程的特点与难点。
（四）编制说明1.仓库布置：针对装饰材料品种多.价值差异大，使用阶段性强的特点，以及本工程施工区的划分情况，按以下方式进行现场仓库的设置。
（1）堆场：用于放置不易受外围环境影响的材料，如花岗岩.墙地砖.钢构件.铸件型材等，其具体位置应与业主相关单位协调确定，基本是卸货后临时堆放。
2.总平面管理：总平面管理是针对整个施工现场而进行的管理，其最终要求是：严格按照各施工阶段的施工平面图的规划和管理，具体表现在：（1）施工平面图布置具有科学性.方便性。
施工现场按照文明施工的有关规则，在明显的地方设置概况图.施工进度计划表.施工总平面图.现场管理准则.安全.生产纪律牌.十项安全技术措施牌.防火责任牌.安全生产纪律牌及宣传栏等。
（2）供电.给水.排水等系统的设置严格遵循平面图的布置。
（3）所有的材料堆场.小型机械的布设均按平面要求布置，如有调整有书面通知。
（4）在做好总平面管理作业的同时，经常检查执行情况，坚持合理的施工顺序，不打乱仗，力求均衡生产。
（五）安全保护措施与出入口管理1.工程作业安全：在工程施工中应配备对有害气体的监测.报警装置和安全防护用具（如防爆灯.防毒面具.报警器等）。
一旦发现毒气，应立即停止作业并疏敬散人员。
同时立即把情况向监理工程师报告。
经过慎重处理确认不存在危险时，应该得到监理工程师书面指示同意后方能复工。
施工部署及施工总平面布置图

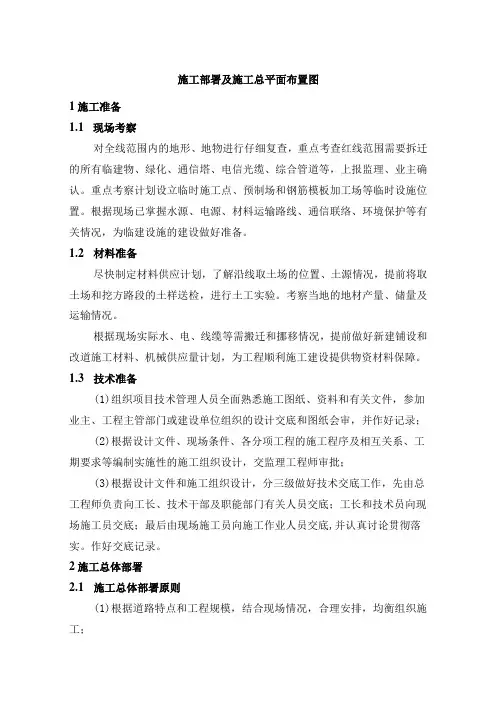

施工部署及施工总平面布置图1施工准备1.1现场考察对全线范围内的地形、地物进行仔细复查，重点考查红线范围需要拆迁的所有临建物、绿化、通信塔、电信光缆、综合管道等，上报监理、业主确认。
重点考察计划设立临时施工点、预制场和钢筋模板加工场等临时设施位置。
根据现场已掌握水源、电源、材料运输路线、通信联络、环境保护等有关情况，为临建设施的建设做好准备。
1.2材料准备尽快制定材料供应计划，了解沿线取土场的位置、土源情况，提前将取土场和挖方路段的土样送检，进行土工实验。
考察当地的地材产量、储量及运输情况。
根据现场实际水、电、线缆等需搬迁和挪移情况，提前做好新建铺设和改道施工材料、机械供应量计划，为工程顺利施工建设提供物资材料保障。
1.3技术准备(1)组织项目技术管理人员全面熟悉施工图纸、资料和有关文件，参加业主、工程主管部门或建设单位组织的设计交底和图纸会审，并作好记录；(2)根据设计文件、现场条件、各分项工程的施工程序及相互关系、工期要求等编制实施性的施工组织设计，交监理工程师审批；(3)根据设计文件和施工组织设计，分三级做好技术交底工作，先由总工程师负责向工长、技术干部及职能部门有关人员交底；工长和技术员向现场施工员交底；最后由现场施工员向施工作业人员交底,并认真讨论贯彻落实。
作好交底记录。
2施工总体部署2.1施工总体部署原则(1)根据道路特点和工程规模，结合现场情况，合理安排，均衡组织施工；(2)满足建设单位招标文件中关于工程安全、质量、环保及文明施工的要求，选配经验丰富的技术人员、训练有素的相应专业施工队伍，配备先进完好的机械设备，合理进行施工组织；(3)满足工期要求，采用各种有效措施，确保实现工期目标；(4)本着“先主、后附”的原则，安排工期。
2.3总体施工方案根据本标段工程特点，先进行前期准备、搭建项目部、平整堆料场，再进行疏浚等施工，结合现场施工条件和施工工期，清楚水下障碍、冲填、运输堆料相应配套并行施工。
施工总平面图文字说明

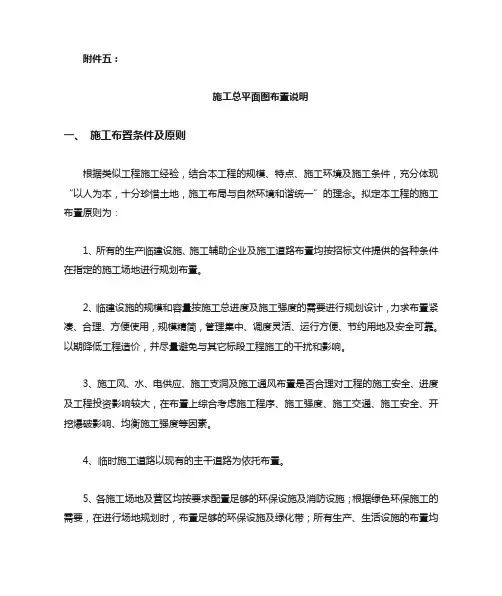

附件五：施工总平面图布置说明一、施工布置条件及原则根据类似工程施工经验，结合本工程的规模、特点、施工环境及施工条件，充分体现“以人为本，十分珍惜土地，施工布局与自然环境和谐统一”的理念。
拟定本工程的施工布置原则为：1、所有的生产临建设施、施工辅助企业及施工道路布置均按招标文件提供的各种条件在指定的施工场地进行规划布置。
2、临建设施的规模和容量按施工总进度及施工强度的需要进行规划设计，力求布置紧凑、合理、方便使用，规模精简，管理集中、调度灵活、运行方便、节约用地及安全可靠。
以期降低工程造价，并尽量避免与其它标段工程施工的干扰和影响。
3、施工风、水、电供应、施工支洞及施工通风布置是否合理对工程的施工安全、进度及工程投资影响较大，在布置上综合考虑施工程序、施工强度、施工交通、施工安全、开挖爆破影响、均衡施工强度等因素。
4、临时施工道路以现有的主干道路为依托布置。
5、各施工场地及营区均按要求配置足够的环保设施及消防设施；根据绿色环保施工的需要，在进行场地规划时，布置足够的环保设施及绿化带；所有生产、生活设施的布置均体现安全生产、文明施工。
6、避免施工对公众利益的损害，并考虑为其他承包人提供方便。
二、施工场地规划1、施工营地为便于对外联系，项目部设在大河坝乡，采用租赁方式。
各施工队营地分别设于3#施工支洞洞口施工区、4#施工支洞洞口施工区、交通洞洞口施工区。
施工营地采用二层阻燃型彩钢活动板房，主要包括住宿、办公室、食堂、急救站、公共卫生、污水处理设施等，施工营地地面进行硬化、环境要进行绿化美化，同时做好安全用电和防火工作，保证周围环境整洁卫生；厂区内路面作硬化处理，设排水沟、混凝土围挡，做到不洒土、不扬尘，保证道路干净。
2、生产区除在3#、4#施工支洞施工区、交通洞施工区布置施工营地外，还需在各工区设置生产辅助设施，主要包括混凝土拌合站、水泥库、材料库、临时油库、钢筋加工厂、高位水池、空压机房、配电房、机械修理厂、汽车保养站、停车场、污水处理系统、泵站等设施。
施工总平面布置说明

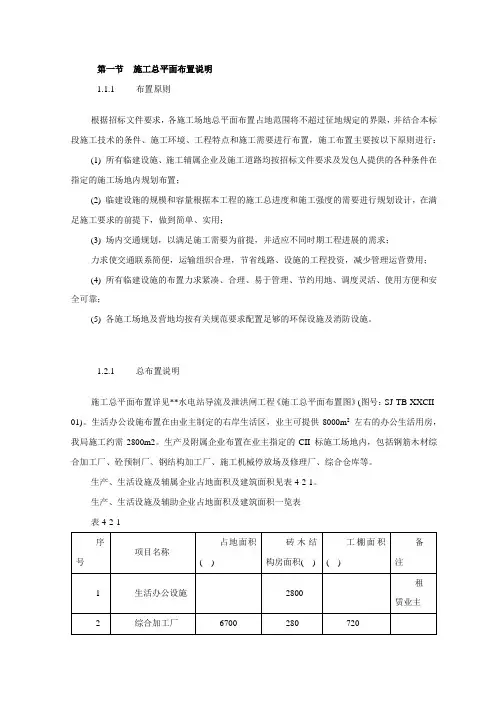

第一节施工总平面布置说明1.1.1布置原则根据招标文件要求，各施工场地总平面布置占地范围将不超过征地规定的界限，并结合本标段施工技术的条件、施工环境、工程特点和施工需要进行布置，施工布置主要按以下原则进行：(1) 所有临建设施、施工辅属企业及施工道路均按招标文件要求及发包人提供的各种条件在指定的施工场地内规划布置；(2) 临建设施的规模和容量根据本工程的施工总进度和施工强度的需要进行规划设计，在满足施工要求的前提下，做到简单、实用；(3) 场内交通规划，以满足施工需要为前提，并适应不同时期工程进展的需求；力求使交通联系简便，运输组织合理，节省线路、设施的工程投资，减少管理运营费用；(4) 所有临建设施的布置力求紧凑、合理、易于管理、节约用地、调度灵活、使用方便和安全可靠；(5) 各施工场地及营地均按有关规范要求配置足够的环保设施及消防设施。
1.2.1总布置说明施工总平面布置详见**水电站导流及泄洪闸工程《施工总平面布置图》(图号：SJ-TB-XXCII-01)。
生活办公设施布置在由业主制定的右岸生活区，业主可提供8000m2左右的办公生活用房，我局施工约需2800m2。
生产及附属企业布置在业主指定的CII 标施工场地内，包括钢筋木材综合加工厂、砼预制厂、钢结构加工厂、施工机械停放场及修理厂、综合仓库等。
生产、生活设施及辅属企业占地面积及建筑面积见表4-2-1。
生产、生活设施及辅助企业占地面积及建筑面积一览表表4-2-1占地面积()砖木结构房面积()工棚面积()1.3.1 施工供风本标施工高峰用风量为：190m 3/min 。
其中150 m 3/min 为二台LM500C 和四台ROC742 为自带式空压机供风，在闸室段附近布置2 台20 m 3/min 英格索兰移动式空压机，用于手风钻和100B 钻机等其它施工机械供风。
详细的供风系统布置见第六章。
供风设备表 表4-3-11.4.1 施工供水本工程施工高峰用水量约200m3/h ，生活用水为10m3/h 。
施工总平面布置图说明
施工总平面布置图说明（一）施工准备及地下管线迁移施工阶段的总平面布置由于在拟征地范围内的房屋拆迁之前，现场可供的施工用地十分有限，加之，房屋拆迁及管线迁移施工工期较短，因此，在此阶段的现场平面布置主要是考虑如何组织交通疏导及临时围墙的布置，以保证房屋拆迁和地下管线迁移顺利进行。
交通疏导另详见“地面交通疏导”一节；临时围墙拟采用角钢骨架塑料板围蔽，底部用红砖砌120mm厚坎300mm 高，防止施工污水流到马路上，临时围墙总高度为2.0m。
围墙围蔽时间计划30 天，此阶段的现场办公、生活临建设施主要利用北面拟拆迁的四层旧房，经简单装修后使用，待环球电器厂一块的拟作施工用地范围内的旧房屋全部拆除，并按总体平面布置图做好办公、生活临建后迁移，再拆除北面西头的旧房屋，以减少临建投入，此阶段的施工道路总平面布置详见图8.2-1。
（二）一期围护桩及临时行车道盖板施工阶段的施工总平面布置(1). 围墙及洗车槽布置：在工程用地范围内，根据施工总体部署，一期围墙主要沿（A）轴外支护人工挖孔桩外侧800mm 及（B）轴钢管柱外侧800mm 处（东西两头围墙离支护桩外侧17m）布置。
由于一期施工时间较短，因此围墙拟采用角钢骨架塑料板围蔽，围墙做法如图8.2—2 所示。
西头另行划出的施工临时用地的围墙做法与此相同。
其它如通道口、通风口等施工范围内的围墙用红砖砌筑，其做法如图8.2—3 所示。
办公、生活区的围墙用红砖砌筑，其做法如图8.2—3。
（A）～（B）轴施工区围墙大门在西头设置一个大门宽度为6.0m，大门的门扇用角钢做骨架，铁皮板封闭。
为保证运输车辆进出大门不把泥土带到马路上，在大门的内侧设一个洗车槽，并配高压冲洗设备。
生活区的围墙在西侧设一6.0m 宽的大门。
(2). 办公、生活区临建布置：为使办公、生活区临建布置整洁美观，布局科学合理，满足卫生、防火、环保的要求，在施工临建用地的西南面布置二层楼的砖混结构的临建，首层主要用作办公室、会议室和管理人员卧室，其中办公室8 间，总面积约158.4m2，会议室1 间，面积54m2，试验室1 间，面积19.8m2，东头的几间用作监理代表的办公室及监理代表和设计代表的卧室，其中办公室2 间，面积37.8m2，卧室3 间，面积54m2，卫生间1 间，面积16.2m2。
施工平面布置图说明
施工平面布置图说明在建筑施工过程中，施工平面布置图是一个关键的环节，它对整个工程的施工流程、现场管理、安全防范以及施工效率有着重大的影响。
下面，我们将对施工平面布置图进行详细的说明。
一、施工平面布置图的目的和意义施工平面布置图是施工现场布置的依据，其目的是为了指导施工现场的各项活动，确保施工流程的顺畅、安全和高效。
通过合理的施工平面布置，可以减少各工种之间的相互干扰，减少材料的重复搬运，提高工作效率，同时也能保障施工人员的安全。
二、施工平面布置图的内容施工平面布置图主要包括以下内容：1、施工区域的划分：将施工现场划分为不同的区域，如材料堆放区、机械设备区、办公区、生活区等。
2、交通道路的规划：规划好施工现场的交通道路，确保车辆和人员的安全通行。
3、安全设施的布置：根据施工需要，布置好安全设施，如消防设施、安全警示标志等。
4、施工顺序的安排：根据施工进度计划，合理安排各工种的施工顺序。
5、环境保护措施：针对施工过程中的环境污染问题，采取相应的环境保护措施。
三、施工平面布置图的注意事项在绘制施工平面布置图时，需要注意以下几点：1、要根据施工现场的实际情况进行绘制，确保图中的内容真实、准确。
2、要考虑到各工种之间的相互影响，避免相互干扰。
3、要考虑到安全因素，确保施工现场的安全。
4、要考虑到环境保护因素，减少施工对环境的影响。
四、总结施工平面布置图是建筑施工过程中不可或缺的一部分，它对整个工程的施工流程、现场管理、安全防范以及施工效率有着重大的影响。
因此，在绘制施工平面布置图时，必须认真考虑各种因素，确保图中的内容真实、准确、完整，为施工现场的管理和施工提供有效的指导。
施工总平面布置图在建筑设计和施工的过程中，总平面布置图是一个重要的环节。
它是对整个施工项目的全面规划和安排，涉及到施工场地、施工道路、施工设备、施工材料以及人员活动等各个方面。
总平面布置图的精心设计，不仅可以提高施工效率，降低成本，还可以保障施工过程的安全。
公路桥梁表4 施工总平面布置
表4 施工总平面布置第HETJ-2合同段4.1概述本合同段主要临时工程及临时设施包括：项目部驻地、临时生产设施、临时施工便道、供电、通讯、医疗卫生、消防等，见施工总平面布置图（图4-1）。
4.2 项目部驻地及组织机构设置为便于管理本合同段工程的施工，项目部驻地设置在K14+550右侧华蒲路旁，见图4-1。
项目经理部设经理室、副经理室、总工室、各部室、会议室；生活用房设宿舍、食堂、厕所、浴室、职工之家等。
占地总面积3000m2，驻地建设达到实用、卫生、消防、环保、美观的标准。
本合同段拟设3个工区：2个路基工区、1个桥梁工区，工区分工见前面章节叙述。
4.3 临时设施布置（1）搅拌站本项目共设3座水泥混凝土搅拌站，具体配备见表4.3-1，具体布置见总平面布置图。
表4.3-1 搅拌站配备一览表其它涵洞结构物采用就近搅拌站制拌水泥混凝土，用混凝土罐车送至浇筑部位。
（2）预制场本合同段设预制场2个，具体布置见表4.3-2，具体位置见总平面布置图。
预制场配备见表4.3-3。
表4.3-2 预制场设置范围一览表表4.3-3 预制场设备配备一览表钢筋和模板加工区布置在作业点施工现场附近。
浆砌预制块、边沟等小型预制块采用钢模板集中预制。
4.4临时道路本标段交通方便，区域内有武黄高速、省、县道，施工时可以修施工便道连接现有道路，方便材料和机械设备进场。
外购材料的运输以汽车运输为主，从现有道路进入，经过现有便道拓宽修整后的临时便道可到达施工现场。
修建的临时便道尽量利用现有便道或小道拓宽，减少土石开挖工作量，便道修建后连接各施工现场和项目部部驻地。
具体见图4-1。
4.5 供电施工现场沿线电力供应情况良好，可与当地供电部门协商，安装变电器后供工地临时供电使用，项目部及工区配备发电机备用。
在主要桥梁工点和各搅拌站分别安设1台500kVA变压器，另分别配备1台200kW 的发电机组备用。
4.6 供水本项目所经地区水系发达，施工及生活用水可就地抽取。
施工总平面图说明
施工总平面图说明一、概述施工总平面图是施工组织设计的重要组成部分，它提供了关于施工现场的全面布局和规划，包括施工设备、材料储存、运输和加工设施、临时建筑以及工作人员的生活和娱乐设施等。
它不仅为施工团队提供了一个明确的指导，同时也为施工期间的管理和协调提供了基础。
二、主要元素和解释1、施工设备：在施工总平面图中，各种施工设备，如挖掘机、起重机、压路机等，都会以图例的形式详细标注。
这些设备的布置位置和运行路线都应合理规划，以最大限度地减少交叉作业和提高施工效率。
2、材料储存和加工设施：施工材料和半成品的储存和加工设施也应明确标注。
这些设施应靠近使用地点，以减少材料运输距离和提高工作效率。
同时，材料储存应考虑到防盗、防火等安全因素。
3、临时建筑：施工现场的临时建筑，如办公室、休息室、仓库等，也应明确标注。
这些建筑的位置应考虑到员工的生活和工作的便利性。
4、交通和运输：施工总平面图中应明确标注出场内外的交通路线和运输方式。
包括车辆的进出路线、停车区域等，以确保施工期间交通流畅，避免因交通问题影响施工进度。
5、安全设施：施工现场的安全设施，如消防器材、急救箱等，应按照相关规定在图中标注。
同时，还应规划出紧急疏散通道和集合点，以应对可能出现的紧急情况。
三、设计原则和方法设计施工总平面图时应遵循以下原则：要符合施工组织设计的总体要求，保证各项施工活动的顺利进行；要合理利用场地，提高空间利用率；再次，要符合环保和安全要求，减少对环境的影响；要经济合理，降低施工成本。
在设计过程中，可以采用以下方法：进行详细的现场调查，了解现场的地形、地貌、交通等条件；根据调查结果进行初步规划，确定主要设备的布置位置和运行路线；再次，进行详细的设计和规划，确保各元素之间的协调性和合理性；进行审查和修改，确保设计符合要求。
四、实施和管理在实施过程中，应严格按照施工总平面图进行施工活动。
任何更改都应经过严格的审批程序。
同时，应加强现场管理，确保各项设施的使用符合规定，保证施工现场的安全和秩序。
施工总平面布置图及说明
施工总平面布置图及说明第一节施工平面布置依据及原则1、施工总平面布置依据①总平面图、基础平面图、各层平面图及立面图。
②施工部署和主要施工方案。
③总进度计划及资源需用量计划。
④业主给定的施工用地范围、水源、电源位置。
⑤施工现场安全防火标准。
⑥招标文件。
2、施工总平面布置原则施工总平面布置上坚持阶段性、适用性、灵活性。
①施工场地作为施工组织的重要部分，必须严格按照招标文件和设计图纸提供的施工条件和施工地点，因地制宜的进行规划安排，作到合理可行。
②根据各施工阶段情况，合理布置施工道路，施工道路尽量贯通，以保证材料运输道路通畅，施工方便；明确划分施工区域和材料堆放、加工场地，不准影响施工。
③符合施工流程要求，减少对各专项工程和专业工种等方面的干扰。
④根据施工总体安排的需要，充分利用规划用地，施工临时用地以满足施工、生产和现场办公需要。
⑤科学合理布置施工临时设施、运输道路、临时用水、临时用电等，立足紧凑性和灵活性，以施工总进度计划为依据进行阶段性调整，为各专业分包提供服务场地，最大限度地减小临时设施占地对其他分项工程的影响，做到投入最低，收效最大，经济适用。
⑥根据交叉施工原则，进行分阶段布置。
同时，现场机械将根据本工程建筑结构特点进行布置，以满足整个现场和整个施工过程的需要。
⑦除按照方案和计划进行布设和调整外，将无条件服从建设单位对总体施工安排，一旦必要，将随时按照建设单位要求对施工区域内临时设施进行相应调整，优先保证施工需要。
⑧施工现场的临时设施的搭建不得损坏测量控制网以及其他需要保护的警示标志，且不影响测量的通视条件。
⑨本工程施工时需建立有效的排水系统，并进行日常维修，防止对周边路面造成污染，做到工地临时排水措施畅通有效，达到“晴雨畅通无阻”的效果。
⑩充分考虑市容与环境保护，且满足安全消防，劳动保护的要求，尽全力减少扰民，尽量不占用施工场地，便于施工。
做到设施布置经济、合理、实用、安全。
3、平面管理体系由一名项目生产副经理负责总平面管理。
施工总平面布置图
施工总平面布置图1布置原则1、全部临时设施的平面位置和占地范围，不超过发包人规定的征地界限；2、场地布置本着有利于生产、安全可靠、方便生活、集中管理、经济合理等原则设置；3、充分利用发包人提供的现场施工条件，节约用地，因地制宜，充分利用地形并结合场内外交通道路，方便施工；4、施工布置做到充分发挥施工生产设施的能力，满足施工总进度和施工强度的要求，保证工期的实现；5、施工道路布置要满足场内外运输方式的需要，同时运输方式尽可能一致；6、充分考虑当地水文、气象特点，既要方便生产、生活，又要安全防汛和防风砂；7、因工程线路长，本项目施工同时包含土方开挖、土方回填、混凝土等内容的施工，结合工期要求，结合工程的具体特点，将工程划分为若干段进行施工，在生产区和生活区布置、风水电线路布设、临时交通道路布置、料场布置等时应避免发生相互干扰，又要考虑平行流水施工时的资源共享。
8、场地划分和布置应符合国家有关安全、防火、防汛、卫生、环保等规定，生活办公区和施工工厂区要按照消防的有关规定进行布置，并配备适量的消防设施。
2施工交通利用现有的交通条件，可满足进场的需要，本工程位于市区交通便利。
3施工供水包括取水、净化、蓄水和输送(设计、施工、采购、安装、调试、管理、维修)。
3.1供水标准(1)施工供水按《混凝土拌合用水标准》JGJ63-89的规定标准。
(2)河流取水点应设置在水质较好地点。
取水点上游IOOO米至下游100米水域内不得排入工业废水、生活废水、污水以及垃圾、污物和从事放牧等。
3.2施工部位供水主要为清洗基面、混凝土养生、水泥砂浆搅拌、混凝土拌制等。
拟在施工区域的取水口安装一台2时离心式水泵，水泵扬程30米，流量5πf7h,完全可以满足施工用水需要。
4施工用电本工程主要用电负荷为施工照明、混凝土拌制、浇筑、砂浆拌制、土石方开挖机械、钢筋加工机械、模板加工机械及生活区照明用电。
用电负荷计算如下用电总负荷P计=Ll(KlPC+K2Pa+K3Pb)式中P计一工地计算用电量；L1—用电不均匀系数；ΣPc一一全部施工用电设备额定量之和；ΣPa一一室内照明设备总和额定用电量之和；ΣPb一室外照明设备总和额定用电量之和；Kl-全部施工用电设备同时使用系数，Kl=O.7；K2一室内照明设备同时使用系数，K2=0.8;K3一室外照明设备同时使用系数，K3=1；ΣPC=66.5kw；ΣPa=Okw;不考虑照明用电。
施工总平面图布置图及说明
施工总平面图布置图及说明第一节施工总平面布置第一小节施工平面布置是施工组织设计的主要组成部分, 它是按照施工部署、施工方案和施工总进度的要求, 将施工现场的道路交通、仓库、材料堆场、搅拌站、材料加工厂、临时房屋、临时水、电管线、生产和生活设施的合理布置, 以图纸形式表现出来, 从而正确处理施工期间所需临时设施和永久建筑、拟建建筑物之间的空间关系, 以指导现场进行有组织、有计划的施工, 是布置施工现场的依据。
施工平面图设计的优劣直接影响到施工进度、生产效率和经济效益。
第二小节施工总平面图的设计依据施工平面图编制前应充分了解建筑总平面图和施工现场地形图, 要踏勘施工现场了解现有水源、电源、场地大小和可利用的房屋等情况, 根据调查得来的资料进行施工组织设计的编制, 经过精心的计算并遵照国家和地方的有关规定编制施工平面图。
其设计依据如下:1.招标文件及承包合同文件。
2.各种资料, 可以分为建设地区的原始资料和设计资料两类。
⑴建设地区的原始资料:①自然条件调查资料, 用来解决当地自然条件引起的相关问题。
如水文、地质条件的调查资料, 用于布置降水措施的选择, 降水观测点的选择；气候、风向的资料, 用于确定易燃、易爆及其他危险源设施布置等。
②建设地域的竖向设计资料和土方平衡图。
用来解决水、电管线的布置和土方的填挖及弃土、取土位置。
③建设单位及工地内可供工人临时居住的房屋、场地、加工设备及生活设施。
用来决定临时建筑及设施所需面积及其空间位置。
⑵设计资料:①总平面图, 用来正确确定临时建筑及其他设施的位置, 以及修建工地运输道路和解决排水等所需的资料；②地下、地上管道位置, 用来决定原有管道的利用或拆除、新管线的敷设及各管道与其他工程的关系, 并注意不能在拟建管道的位置上搭设临时建筑。
3、建设项目的工程概况、施工准备、部署和主要工程施工方案、施工总进度计划, 以便了解各施工阶段情况, 合理规划施工场地。
4、各种建筑材料、构件、加工品、施工机械和运输工具需要量一览表, 以便规划工地内部的储放场地和运输线路。
施工总平面布置图及说明
施工总平面布置图及说明第一节现场用地及围墙、道路规划第一小节施工现场围墙进场后我单位按文明施工要求在现场设置连续封闭彩板围挡。
高度2.5m。
第二小节现场道路规划及交通组织为了满足施工需求，对施工用临时道路有较高的要求，因此，制定出科学合理、切实可行的施工道路和交通运输解决方案，将在很大程度上提高施工的工作效率。
第三小节场内外道路的特点和要求1与周围环境的协调对外运散装材料、工程垃圾和工程渣土及产生扬尘的废弃物等，在装载过程中，采取喷淋压尘等措施。
运输时必须采用封盖严密的工程车辆。
避免车辆对沿途道路造成污染、损坏和噪声干扰。
2场内道路的特点和要求为满足工程所需的混凝土、钢筋、机电设备等顺利完成运输，在场区内设置临时路。
第四小节场内外交通组织1出入口设置出入口大门宽度在10m左右。
进场后在入口处面处设置排水沟，沉淀池，排向市政管网。
现场设专人做好安全保卫工作。
现场入口处浇筑200～300mm厚C20混凝土路面，设置沉淀池和车辆冲洗设施。
正对大门入口处，设置醒目提示车辆等进入施工现场，必须注意施工安全，服从现场人员指挥等。
2场内道路设置现场道路，主要用于施工人员通行及较小型车辆通行，道路每日进行喷淋降尘，日常设专人进行清扫、喷淋、维护等。
3车辆冲洗设施为避免出场车辆车轮带泥，污染场外道路，在出入口位置设置车辆冲洗设施，并设置沉淀池、冲车泵等。
第二节现场生活、办公设施及构造做法第一小节生活设施1宿舍民工宿舍区设置双层彩板房，宿舍由专职人员进行管理安排。
宿舍内要经常清扫和消毒，保持室内及环境清洁卫生。
宿舍间甬道采取花砖铺装，设置部分绿化。
设置排水沟，保证良好排水，生活垃圾采用封盖密闭容器，严禁乱泼乱倒垃圾、污水。
宿舍实行封闭的物业化管理，建立各项管理制度，设专人负责。
2食堂食堂设置在生活区内，根据宿舍区大小设置食堂，由专人管理。
食堂内要经常清扫和消毒，保持室内及环境清洁卫生。
食堂设专人负责，炊事人员必须由当地卫生检疫部门发放的体检合格证。
施工总平面布置图及说明
施工总平面布置图及说明【1】布置依据1、招标文件的有关要求；2、现场红线、临界线、水电源位置，以及现场勘察结果；3、总平面图、基础平面图；4、消防法规的要求；5、安全文明施工及环境保护的相关规定。
【2】布置要求【2.1】现场围挡1、工程施工现场周边设置连续、密闭的围挡。
2、围挡高度2.0米。
采用砖砌、留垛、设变形缝。
3、围挡的宣传策划统一制定要求或设计。
4、项目现场内各分别设置围挡实行封闭管理，围挡高度不得低于1.8米。
5、施工作业区、材料堆放区与生活办公区间应相互分开。
隔离措施应采用铁栅栏，高度不得低于1.8米，各区应有明显的标志牌，由生活区进入施工作业区的出入口要悬挂安全警示标志。
【2.2】施工入口形象1、入口处应设置工程概况牌、环保现场管理牌、项目组织架构牌、安全生产牌、消防保卫牌、施工总平面布置图。
2、标牌尺寸：标牌应设置为长方形，最小尺寸为1800mm×900mm，可选用钢管和角钢支撑，或镶嵌于墙体内。
标牌的材质：项目面板采用有机板，框采用铝合金或不锈钢。
3、大门口必须作硬地处理，车辆出入口位置设车辆冲洗装置和排水沟，保证带有泥土的车辆经冲洗后才能驶入城市街道。
4、入口处必须设置坚固、美观的门卫室，门卫室应悬挂经项目经理部批准的“施工现场车辆管理和人员参观管理办法及门卫岗位制度”。
并配备办公桌椅、登记本、值班表、紧急联络电话表及警钟系统等，门卫人员要统一着装并佩戴执勤袖标。
5、入口处应设立安全帽存放区，确保每个进入地盘的人员（包括访客）都必须戴上安全帽。
【2.3】作业场地和施工道路1、现场场地和道路要平坦、通畅，并设置相应的安全防护设施和安全标志，道路上不得堆放建筑材料或其它杂物。
工地内的施工道路、作业场地（钢筋、木制作和砼搅拌站）应满足以下要求：（1）主要施工干道还应铺设150厚以上的C20混凝土路面；优先考虑提前进行永久道路施工，完成路基作为施工行车道路。
（2）施工人员通道应铺设50厚以上的碎石（或卵石、石渣、砂子等材料）路面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
表4 施工总平面布置4.1布置原则和依据4.1.1布置原则4.1.1.1场施工企业及生产生活设施的布置按照有利生产、方便生活、保护环境、安全可靠、交通干扰少、管理方便、节约用地的原则进行布置。
4.1.1.2为便于管理，方便生活生产，临时工程设施靠近主要建筑物施工现场面，并尽可能集中布置。
4.1.1.3工程区场地狭窄，施工线路长，施工布置按照集中与分散、固定与移动相结合的原则进行。
4.1.1.4根据现场条件，充分考虑劳动保护、安全生产的要求，兼顾消防、防盗。
4.1.2布置依据4.1.2.1 锦屏水电站九龙河口～锦屏一级坝区辅助道路改建工程第四标段招标文件：《第一卷商务文件》、《第二卷技术文件》、《第三卷工程量清单及附件》和《第四卷图纸》；4.1.2.2 现场查勘资料；4.1.2.3招标文件补遗；4.1.2.4本投标书施工组织设计文件。
4.2施工平面布置综述4.2.1碴场分布本标段业主共提供九个碴场，其中K46+100以前共6个，K46+100以后共3个，为统一途述方便，将其编号为1～9#弃碴场，其详细分布情况见投标书附图《施工总平面布置图》。
4.2.2施工分段根据沿线工程量分布、挖填类型、交通要求及碴场分布，按各段工程量大致相当、满足碴场容量要求及弃碴运距最短、满足结构物工期要求及尽量减少段外交通干扰为原则，将本标共分九个段施工。
分段情况如下：第一段：K37+000～K40+000，弃碴弃于1#碴场；第二段：K40+000～K42+000，弃碴弃于2#碴场；第三段：42+000～K43+000，弃碴弃于3#碴场；第四段：K43+000～K45+500，弃碴弃于4#、5#碴场（减轻6#、7#碴场压力）；第五段：K45+500～K47+460，弃碴弃于6#碴场；第六段：K47+460～K48+370，弃碴弃于7#碴场；第七段：K48+370～K49+000，弃碴弃于7#、8#碴场；第八段：K49+000～K50+000，弃碴弃于7#、9#碴场；第九段：K42+740～K44+496，大奔流沟隧道段，弃碴弃于3#、5#碴场；4.2.3施工布置简述根据本工程的施工及具体场地分布情况，布置的施工临时设施有：人工骨料加工系统、混凝土拌和系统、预制场、综合加工厂、机械汽车修配及保养厂、堆场及仓库系统、办公及生活营地以及其它现场临时设施等。
本标段项目部设在大沱生活区，所有临建设施均布置在公路征地围线以的场地。
施工供风采用移动式油动空压机；所有用水项目均从沿线沟水或江水中取用，施工供电均采用柴油发电机供给。
施工通讯考虑外线结合及对讲机联系。
4.3施工交通布置4.3.1对外交通锦屏一、二级电站地处高山峡谷，远离人中稠密和交通发达区，对外交通现有条件较差。
雅砻江为不通航河流，因此无航道运输设施。
目前电站与外部交通连接主要是里伍铜矿专用道路及锦屏电站勘测公路。
里伍铜矿专用道路长约8公里，路基宽4-6.5m，泥结碎石路面。
受地质地况影响，部份路段需要增加挡墙扩宽路基。
锦屏电站勘测公路为等外级公路，路基宽度 3.5-4.5m，泥结碎石路面，纵坡大，转弯半径小，通行能力差，大型车辆通行特别困难，安全隐患大。
4.3.2场交通4.3.2.1进场交通由于目前电站与外部交通连接主要是里伍铜矿专用道路及锦屏电站勘测公路，因此进场交通只能利用上述道路，进场时将局部转弯半径过小路段扩宽，并尽量安排小型设备先期进场。
4.3.2.2已有场交通设备进场后，可利用锦屏电站勘测公路作为先期场交通的主要道路，因此，在改线路终点以前（K44+504m）不需要再增设大型临时施工便道。
4.3.2.3新修场交通结合已有的场、场外公路以及本标工程施工需要，拟修建以下几条临时施工便道。
新修道路布置见附图《施工总平面布置图》。
1＃施工便道：从现有锦屏电站勘测公路上坡修建至景峰1#进口。
该便道长约350m，路面宽约6m，碎石路面，最大纵坡12％。
2＃施工便道：从现有锦屏电站勘测公路上坡修建至辅助路k47+760景峰1#隧洞出口附近，为景峰隧洞及其附近路段的施工便道。
该便道长约220m，路面宽约6m，碎石路面，最大纵坡12％。
3＃施工便道：从景峰大桥附近现有勘测路接出，顺着雅砻江上行至景峰2#隧道K48+200m附近，经38m施工支洞后交于主洞。
由于景峰2#隧道出口至本标终点路段开挖方量集中，量特别大，因此，本施工便道为本标路段的主要施工便道。
该便道长约250m，路面宽约7m，碎石路面，最大纵坡13％。
4＃施工机械道：从雅砻江河滩上修建一条机械道路至辅助路K49m+300处，该该便道从1630至1683m高程，高差约53m，长约300m，宽约3.5m，石碴路面，最大纵坡18％。
景峰2#隧道出口至本标终点路段开挖方量集中，量特别大，因此设置4＃施工机械道。
先从景峰大桥附近利用现有便道下至河边，利用江中4只铁皮渡船，先将推土机、液压反铲及装载机运至辅助路K49m+300处，先削该段边坡，利用上述机械在9#弃碴场形成平台后，利用推土机将自卸汽车拖运至施工作业面（油料等各种施工材料前期可通过船运及装载机运送），再从该处沿辅助路开挖面向景峰2#隧道出口段开挖一条自卸车能通行的道路，并在景峰2#隧道至支洞段开挖完成前具备通车条件。
然后利用该路、支洞及3#施工便道可直达7#、8#弃碴场，形成一条后段施工的主要施工通道。
侍景峰2#隧道全线贯通后，又可利用2#施工便道、景峰1#隧道、景峰2#隧道作为环形通道，以减小该段交通压力。
表4-1 施工交通工程临建工程量表4.4办公、生活区布置根据施工总进度计划的安排及满足各工种的施工需要，确定施工高峰人数约为1275人。
本标项目部设在大沱村。
考虑到工程战线较长，办公区集中布置在项目部，生活营地分散布置。
1#生活营地布置在项目部，供第一、第二施工段施工人员用；2#生活营地面积在4#碴场上，供三、四、九施工段施工人员用；3#生活营地布置在8#碴场上，供五、六、七施工段施工人员用；4#生活营地布置在9#碴场上，供第八施工段施工人员用。
生活营地均采用活动房。
办公及生活营地的具体规划见表4-2。
表4-2 生活及办公福利设施面积规划4.5风、水、电、施工通讯布置4.5.1供风系统本工程主要供风项目有：路基开挖、隧洞开挖、支护钻孔、喷混凝土等。
结合本工程各用风点分散的特点，施工用风采用移动式油动空压机的方式供给。
根据施工总进度安排及开挖配备的机械情况，各工作面用风情况如下：4.5.1.1大奔流沟隧道大奔流沟隧道开挖时，进出口各需要用风60 m3/min。
每个面各选用一台XP900柴油移动式空压机(单台供风能力为25.5 m3/min)、两台LGY-2017柴油移动式空压机(单台供风能力为20 m3/min)，总供风能力约为65.5m3/min，完全能满足开挖用风要求。
空压机摆放于隧道进出口适当位置。
4.5.1.2景峰1#、2#隧道景峰1#进口单向掘进，需要用风40 m3/min，设两台LGY-2017柴油移动式空压机(单台供风能力为20 m3/min)，能够满足工程需要；景峰1#出口及景峰2#进口，设柴油移动式空压机(单台供风能力为20m3/min)，向两洞分别供风，能够满足用风要求。
景峰2#在施工支洞处，用风能力为50 m3/min，在景峰2#施工支洞外设1台XP900柴油移动式空压机(单台供风能力为25.5 m3/min) 和两台LGY-2017，向景峰2#洞供风，完全能够满足工程用风要求。
4.5.1.3边坡明挖及支护用风根据施工进度计划及资源配置，手风钻用及潜孔钻总计同时用风量约190m3/min，配置空压机时按大小兼顾，提高效率的原则进行，扣除前期隧道空压机增补因素，最大用风强度约160m3/min。
配置3m3/min空压机14台，20m3/min空压机7台，总计供风能力约182m3/min，完全满足工程要求。
4.5.2供水系统4.5.2.1供水系统布置本工程主要供水项目有：土石方开挖及填筑、拌和系统、混凝土浇筑、生活用水、消防用水等。
（1）施工区供水本标景峰2#以前施工用水，扬程均不大，考虑从沟水与雅砻江直接抽水解决，采用6台IS50-32-200型水泵，扬程50m，单台供水能力12.5 m3/h；本标景峰2#以后施工用水，最大扬程约60m，选用1台IS65-40-250型水泵，扬程80m，单台供水能力12.5 m3/h，功率15KW。
（2）生活区供水大沱生活区布置2台IS50-32-200型水泵（其中1台备用），扬程50m，供水能力12.5m3/h，抽水至新建50m3水池，接管至各用水单元。
水池为浆砌石结构。
2#、3#生活区用水各采用2台IS50-32-160型水泵（其中1台备用），扬程32m，供水能力12.5m3/h，功率3KW，抽水至新建30m3水池，接管至各用水单元。
水池为浆砌石结构。
4#生活区用水各采用2台IS65-40-250型水泵（其中1台备用），扬程80m，单台供水能力12.5 m3/h，功率15KW。
抽水至新建30m3水池，接管至各用水单元，水池为浆砌石结构。
4.5.2.2消防在仓库、办公生活区以及辅助生产企业区等部位，利用主供水管网按现行规要求设置足够数量的消防水池及室外消火栓，规格为SN100。
此外，另配备适当数量的干粉灭火器。
在现场油库、炸药库、器材库、车间等位置及施工机械车辆上均配备适当数量的干粉灭火器和符合要求的消防器材。
4.5.3供电系统本工程主要用电项目有：土石方开挖及填筑、混凝土浇筑、混凝土拌和系统、生产辅助企业及办公、生活营地等。
由于工程用电地点分散，相隔较远，并且业主没有提供电源接点，采用的供电方案为：尽量采用油动设备，其它必须用电的设备选用柴油发电机。
4.5.3.1隧道施工用电本标段共有3条隧道，各条隧道用电大至相当，包括洞照明，电焊、洞外拌和，通风设备，各洞口均需要布置150KW发电机1台。
因此，总共选用6台150GF15型柴油发电机，供电功率为150KW，供隧道施工用电（各洞口布置1台，备用1台）。
4.5.3.2生活办公用电（1）1#生活区（大沱村生活办公区）：布置1台40KW柴油发电机，供生活办公用电。
（2）2#生活区：布置1台12KW柴油发电机，供生活照明用电。
（3）3#生活区：布置1台12KW柴油发电机，供生活照明用电。
（4）4#生活区：布置1台12KW柴油发电机，供生活照明用电。
4.5.3.3施工生活用水供电（1）选用1台40KW柴油发电机向第九段施工及生活用水供电；（2）选用6台12KW柴油发电机向其它段施工用水供电；（3）选用3台5KW柴油发电机向1#、2#、3#生活用水供电。
4.5.3.4综合加工厂用电布置在4#碴场上的综合加工厂用电总功率为70KW，选配2台40KW 柴油发电机，供加工厂用电。
