阻旋料位开关结构特点
NL30阻旋料位开关说明书
使 用 说 明 书
上海翔舜自动化成套设备有限公司
1
产品简介：
阻旋开关是用于固态物料（包括粉状、块状、粒状、胶状等）的物位控制器。它具有
密封性好、过载能力强、轻便易装、输出触点容量大等特点。针对不同比重的物料可通过调
弹簧的拉力来实现，其接触物料部分全为不锈钢材料。阻旋开关在化工、塑料、水泥、制药、
8. 使用范围广泛，可用于钢铁，水泥，电力，饲料，化学塑胶，化学肥料等
三、 技术参数
1. 电源：220VAC /110VAC/24VAC/24VDC
2. 触点容量：250VAC/10A SPDT（单刀双掷）
3. 功率：4W
4. 叶片转速：1RPM（转/分）
5. 力矩：1.0kg×cm
6. 物料比重：≥0.5g/cm3
3
六、 安装实例
安装注意事项： 1. 桶内温度超过 80℃时，请选用高温系列产品。 2. 接线盒出线口必须朝下，电缆固定螺母必须锁紧。 3. 连续部位为 1"螺纹时，可选用镰刀型叶片，以便直
接锁入管牙内。 4. 侧面安装时，可将控制器以水平呈 15℃—20℃之夹
角安装，以减少对物料的冲击。 5. 必要时可在产品上方仓壁焊接一块钢板，减少物料
1. 小料斗专业型技术，三个轴承支撑，运行更可靠
2. 独创的密封设计可防止粉尘渗入
3. 扭力稳定可靠且扭力大小可调节
4. 叶片承受过重负载，离合器自动打滑，保护电机不受损坏。
5. 机电分离式结构，整体免拆卸易维护
6. 接线盒 IP65 的防护等级，密封性好，可室外使用
7. 特殊叶片可使用于低密度物料
饲料、食品等行业得到了广泛的应用。
一、 工作原理
阻旋料位计
阻旋料位计(阻旋料位开关)产品介绍：阻旋式料位开关是利用微型马达做驱动装置，传动轴与离合器相连接，当未接触物料时，马达正常运转，当叶片接触物料时，马达停止转动，检测装置输出一接点信号.当物料下降时叶片所受阻力消失，检测装置依靠扭力弹簧恢复到原始状态。
使用原理非常简单。
阻旋料位计通常安装在料仓仓壁的顶部、中部或者底部，在料位正常的情况下（没有料位信号），同步电机以1RPM的速度旋转叶片：当这个叶片被物料阻挡而无法转动的时候，同步电机就会停止转动，并且带动微动开关动作，改变当前的指示状态（指示报警或者控制）阻旋料位计(阻旋料位开关)产品规格：供电电源：220VAC，110VAC，24VDC可选消耗功率：3W-4W触点容量：250VAC/10A，220VAC/5A，220VAC/3A 250VAC （SPDT：单刀双掷）叶片转速：1 RPM（转/分）隔离电压：AC 1500V/min力矩：1.00～100Kg*cm物料比重：≥0.3g/cm3工作温度：-10℃到80℃（高温订制可达到400℃）防护等级：IP65安装尺寸：1寸螺纹安装或法兰安装；叶片材质：SUS304阻旋料位计(阻旋料位开关)产品选型：（订货时告知物料密度，以选择合适叶片）（1）安装方式：□1寸螺纹安装□法兰安装（2）温度选择：□常温□高温（3）探头长度：□100mm □150mm □250mm □650mm □1000mm （长度可订做）（4）供电电源：□220VAC □110VAC □24VDC阻旋料位计(阻旋料位开关)产品安装：（1）仓内（桶内）温度超过80℃时，请选用高温型产品；（2）平方向侧悬挂安装时，要向下倾斜15～20°，避免物料直接冲击轴和叶片；（3）必要时可在本产品上方仓壁焊接一块钢板，减少物料对产品的直接冲击；（4）线口朝下，防止雨水进入；（5）在安装或者维修时，应遵守“关掉电源后方可打开料位开关”的警告；（6）轴长长度超过500mm原则上只能垂直方向安装，其他侧装或垂直安装均可以；阻旋料位计(阻旋料位开关)故障检修：（1）问题：叶片一直在转动，但没有输出信号？解决：因为比重的原因，对于当前的物料，叶片尺寸不符合要求，更换合适的叶片。
阻旋料位开关工作原理
阻旋料位开关工作原理
阻旋料位开关是一种常见的用于检测料仓内物料是否已满的装置，它可以使生产部门在不停机的情况下进行必要的料仓报警功能。
它通常利用一种回旋式振动原理，来实现物料的报警功能，并可以实现料仓的连续监测，以保证生产的连续性。
阻旋料位开关的工作原理是：将一个振动电机安装在料仓内，当物料抵达料仓底部时，振动电机会产生振动，并将振动传递到料仓外，通过与之相连的继电器，控制料仓报警器报警。
当物料位置发生变化时，振动电机也会发生变化，从而控制继电器的输出，使料仓报警器报警。
阻旋料位开关的结构主要由振动电机、继电器和报警器三部分组成。
振动电机安装在料仓内，它有一个振子，当料仓内物料抵达料仓底部时，振子会受到物体的重力作用而发生回旋振动。
这种回旋振动会传送到料仓外，然后到达继电器，继电器随之发出信号，控制报警器报警。
当物料位置发生变化时，振动电机也会随之发生变化，从而控制继电器的输出，使料仓报警器报警。
阻旋料位开关的工作特点是：可以永久性的检测料仓内物料的位置，从而及时发出报警，避免物料过多、过少的情况，保证生产的稳定性；可以根据实际情况调整，实
现料仓的连续监测；安装简单，易于操作，并且可以在不停机的情况下进行料仓报警；具有较高的可靠性和精度，可以长期可靠工作。
总之，阻旋料位开关是一种可靠的料仓报警装置，它具有较高的可靠性和精度，可以满足大多数生产场合对料仓报警的要求。
它通过振动原理，检测料仓内物料是否已满，达到报警目的，可以让生产部门在不停机的情况下进行料仓报警功能。
NL30阻旋料位开关说明书
六、 安装实例
安装注意事项： 1. 桶内温度超过 80℃时，请选用高温系列产品。 2. 接线盒出线口必须朝下，电缆固定螺母必须锁紧。 3. 连续部位为 1"螺纹时，可选用镰刀型叶片，以便直
接锁入管牙内。 4. 侧面安装时，可将控制器以水平呈 15℃—20℃之夹
角安装，以减少对物料的冲击。 5. 必要时可在产品上方仓壁焊接一块钢板，减少物料
的冲击。
七、 常见故障及排除
NO.
故障现象
原因分析
1 物料达到时，叶片仍转动 叶片尺寸与物料比重不符
叶片变形或传动轴变形弯
2曲
物料冲击力太大
3 叶片不转动
1．电源未接好 2．马达烧坏
排除方法 重新确定叶片尺寸 做适当防护措施 检查线路将线接好 与本公司联系更换马达
八、 日常维护
1．检查传动轴、叶片是否弯曲变形或损坏。 2．检查传动轴与叶片之间的连接是否牢固。 3．定期清除叶片及传动轴上的物料及杂物。
7. 工作温度：-10℃-80℃（最高可达 400℃）
8. 绝缘电阻：≥100MΩ
9. 介电强度：1500V*1min
10. 防护等级：IP65
11. 叶片材质：SUS304
2
四、 阻旋式物位开关选型标准品
长度 L 可依据客户要求订制
五、 扭力调整
扭力弹簧是用来调整转轴的输出扭力，当被测物比重大时，可将弹簧扭力调至最强的位置， 而此时叶片的灵敏度较差。反之被测物比重越小时，可将弹簧调至越弱，叶片灵敏度较佳。 （注：扭力弹簧的力，请勿随意更换，以免造成误动作）
1. 小料斗专业型技术，三个轴承支撑，运行更可靠
2. 独创的密封设计可防止粉尘渗入
3. 扭力稳定可靠且扭力大小可调节

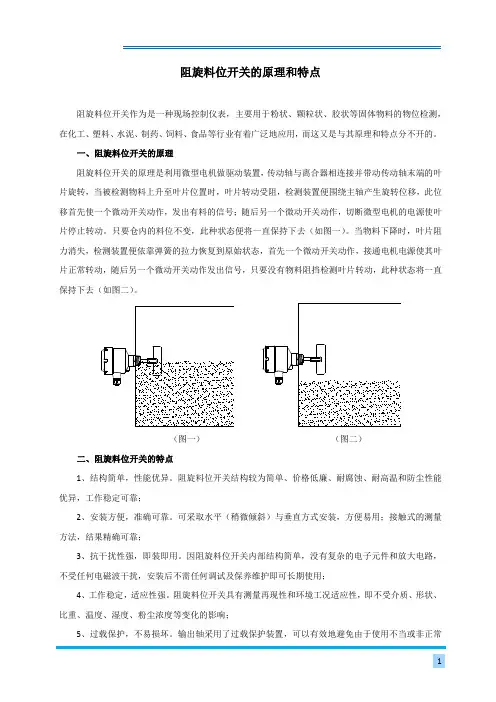

阻旋料位开关的原理和特点
阻旋料位开关的原理和特点阻旋料位开关作为是一种现场控制仪表，主要用于粉状、颗粒状、胶状等固体物料的物位检测，在化工、塑料、水泥、制药、饲料、食品等行业有着广泛地应用，而这又是与其原理和特点分不开的。
一、阻旋料位开关的原理阻旋料位开关的原理是利用微型电机做驱动装置，传动轴与离合器相连接并带动传动轴末端的叶片旋转，当被检测物料上升至叶片位置时，叶片转动受阻，检测装置便围绕主轴产生旋转位移，此位移首先使一个微动开关动作，发出有料的信号；随后另一个微动开关动作，切断微型电机的电源使叶片停止转动。
只要仓内的料位不变，此种状态便将一直保持下去（如图一）。
当物料下降时，叶片阻力消失，检测装置便依靠弹簧的拉力恢复到原始状态，首先一个微动开关动作，接通电机电源使其叶片正常转动，随后另一个微动开关动作发出信号，只要没有物料阻挡检测叶片转动，此种状态将一直保持下去（如图二）。
（图一）（图二）二、阻旋料位开关的特点1、结构简单，性能优异。
阻旋料位开关结构较为简单、价格低廉、耐腐蚀、耐高温和防尘性能优异，工作稳定可靠；2、安装方便，准确可靠。
可采取水平（稍微倾斜）与垂直方式安装，方便易用；接触式的测量方法，结果精确可靠；3、抗干扰性强，即装即用。
因阻旋料位开关内部结构简单，没有复杂的电子元件和放大电路，不受任何电磁波干扰，安装后不需任何调试及保养维护即可长期使用；4、工作稳定，适应性强。
阻旋料位开关具有测量再现性和环境工况适应性，即不受介质、形状、比重、温度、湿度、粉尘浓度等变化的影响；5、过载保护，不易损坏。
输出轴采用了过载保护装置，可以有效地避免由于使用不当或非正常外力对电机及减速器所造成的破坏。
计为自动化的Spin-11阻旋料位开关采用进口电机、微动开关和轴承，同时非常注重工艺细节，严控生产流程和质量检测，确保产品的可靠性。
以上就是有关“阻旋料位开关的原理和特点”的相关介绍，如欲了解更多液位开关、磁翻板液位计等物位测量方面的知识，欢迎关注微信公众号：Jiweimeter。
PFG系列阻旋式料位开关
PFG系列阻旋式料位开关原理：PFG系列阻旋式料位开关使用原理非常简单。
阻旋式料位开关通常安装在料仓仓壁的顶部、中部或者底部，在料位正常的情况下（没有料位信号），同步电机以1RPM的速度旋转叶片：当这个叶片被物料阻挡而无法转动的时候，同步电机就会停止转动，并且带动微动开关动作，改变当前的指示状态（指示报警或者控制）特点：1）进口高品质马达、工作可靠2）四档灵敏度可调、适用范围广3）离合器装置保护马达4）双层轴封保护，防护等级达IP655）全不锈钢旋转轴及叶片，永不生锈6）工作电源可选：110VAC，220VAC7）严格的出厂测试8）高低温型、加长型，各种叶片，多种规格产品规格：电源：110VAC，220VAC，240VAC，50/60Hz消耗功率：3W，1.5W（RP-80）触点容量：SPDT 220VAC/5A 250VAC220VAC/3A 250VAC(RP-80)叶片转速：1 RPM隔离电压：AC 1500V/min转矩：30～100g-cm介质比重：≥0.5g/cm3安装尺寸：螺杆1’’PF/ 3/4’’PF法兰JIS 2-1/2’’*5Kg/cm3产品选型：（订货时告知物料密度，以选择合适叶片）1）安装方式：□1寸螺纹安装□法兰安装2）温度选择：□常温□高温3）探头长度：□100mm □150mm □250mm □650mm □1000mm （长度可订做）4）供电电源：□220VAC □110VAC □24VDC型号：PFG86 标准螺纹连接PFG 86 F标准法兰连接PFG 86M 轴保护管型PFG 86G 轴长可调型PFG 86F高温法兰型PFG 86MT 高温轴保护管型PFG 86GT 高温轴长可调阻旋式料位开关应用范围（散状固体物料位置测量）：如谷物、饲料、木屑、塑料、粒状料、橡胶、烧结料、水泥生、砂石、熟料。
阻旋式料位开关产品安装：1）仓内（桶内）温度超过80℃时，请选用高温型产品；2）平方向侧悬挂安装时，要向下倾斜15～20°，避免物料直接冲击轴和叶片；3）线口朝下，防止雨水进入；4）料仓仓壁安装了破拱或者振机，请使用ME40或电容式料位计；5）注意：PFG86、PFG86F、PFG86M、PFG86FT、PFG80只能侧悬挂在料仓仓壁（水平方向安装）；6）PFG86G、PFG86GT只能垂直方向安装；7）在安装或者维修时，应遵守“关掉电源后方可打开料位计”的警告！8）腐蚀性气体应该避免使用铝和不锈钢材料；9）在盛装液体或气体的料罐中，料位计使用的温度不能超过产品许可的温度。
德国UWT料位开关产品介绍
Nivelco, Hungary (Monitor)
K-TEK, USA Hitrol, Korea Afriso, France
TOWA, Japan
Movipro, Sweden
Simply working
音叉料位开关
模块化的简单设计 几乎适用于所有颗粒介质 免维护 牢固耐用 每个系列有3 种型号 – 可适合各种应 用，也可用于非常轻的物料
Industries
制药
塑料 电厂 纺织 / 纤维
造纸
采矿
Competitors Rotonivo
Competitor Bindicator, USA RN 3000
®
RN 4000 RN 6000
Monitor, USA
Mollet, Germany Sick-Maihak, Germany Endress & Hauser, Germany Nohkem, Japan Camlogic, Italy Bin Master, USA KPM, Italy
Continuous Measurement stysems
UWT Lot SLS 3000 UWT Lot SLB300 Special Construction
Others
Ultrasonic Radar
RN3000
VN1000
VN 2-wire NAMUR electronic
KN2000
SLS3000 Rope version SLS3000 Tape version
UZK型阻旋式料位开关 公司内部资料,太棒了
UZK型阻旋式料位开关一、概述UZK型阻旋式料位开关适用于各种敞开容器内料位的控制，仪表采用特殊油封设计，具有双层防尘，并有离合器装置保护马达，工作可靠，使用维护方便，广泛用于化工、食品、采矿、塑料、陶瓷等工业行业，是一种较理想的简易流料位控制仪表。
二、主要技术参数及外形尺寸供电电源：220V AC,110V AC，24VDC消耗功率：3W接点容量：AC250V,5A SPDT转速：1R.P.M扭力：0.5~1.0kg cm工作温度：普通型:60℃高温型:≤200℃电气接口：M20×1.5内螺纹UZK10A/B/C【牙口型】适合水平安装操作温度：-10℃~60℃重量：1.2kgUZK11A/B/C【法兰型】适合水平安装操作温度：-10℃~60℃重量：1.7kgUZK20A/B/C【轴保护管型】适合水平或垂直安装操作温度：-10℃~80℃法兰与叶片全部为SUS304材质重量：1.2kg标准规格：L=250mm(2.2kg)L=500mm(2.5kg)L=750mm(2.8kg)其它规格可订制UZK30A/B/C【轴长可调型】适合垂直安装操作温度：-10℃~60℃标准规格：L=450~650mm L=650~1000mm L=1000~1200mm其它规格可订制UZK40A/B/C【高温型】适合水平安装操作温度：Max200℃重量：2.1kgUZK46A/B/C【高温轴长可调型】适合垂直安装操作温度：Max200℃标准规格：L=450~650mm L=650~1000mm L=1000~1200mm其它规格可订制UZK41A/B/C【高温轴轴保护管型】适合水平或垂直安装操作温度：Max200℃法兰与叶片全部为SUS304材质标准规格：L=250mm(2.6kg)L=500mm(2.9kg)L=750mm(3.2kg)其它规格可订制UZK60A/B/C【钢索型】适合垂直安装操作温度：-10℃~60℃标准规格：L=450mm(2.5kg)L=650mm(2.8kg)L=750mm(3kg)其它规格可订制三、安装使用注意事项1.应避开入料口处安装；2.在颗粒直径大于15mm的块体或距离入料口下部7米以下安装时，应加探头护盖；3.测量粘度较大的粉体时，应从容器的上部向下垂直安装或从侧壁部斜向插入安装。
阻旋料位计的安装与特点
TK-ZXYW系列阻旋料位计的安装与特点TK-ZXYW阻旋料位计特点1.进口马达性能可靠,三个轴承支撑运行更安全.2.独特的油封设计可以防粉尘沿轴渗入.3.扭力稳定可靠、且扭力大小可以调节. 、4.叶片承受过重负荷时,马达下离合器自动达滑.5.接续规格、叶片、长度皆可接受订制.1.电源:(A)220V/AC、(B)110/AC、(C)12V/AC2.消耗功率:4W3.接点容量:10A/250V、(SPDT)4.叶片转速:1rpm5.物料密度:≥0.5g/cm36.工作温度:-10～+80℃、（最高可做400℃TK-ZXYW阻旋料位计的安装:安装要求应使叶片所处的位置避开进料口的下部和料仓死料区，为防止使用中物料的砸击，应在检测叶片的上方安装防护板。
如采用加长轴垂直安装，则应安装保护套筒或使叶片和软轴所处位置不至受到物料的直接砸击。
多位测量时应适当拉开距离，避免发生软轴的相互缠绕。
为避免室外环境雨水的渗入，侧装时应使出线口垂直向下并旋紧上盖。
垂直安装时如有条件，可考虑加装防雨罩。
TK-ZXYW阻旋料位计的订货需知:由于不同场合、不同介质对料位的正确测量有着不同的要求，为正确使用本料位开关，选购时应注意以下几点：1. 为适应某些有渗液或高粘附物料（如沥青、混凝土等）的需要，可选用顶置垂直安装（测量深度可达10米以上），用户可根据测量深度的不同选购加长软、硬轴。
测量深度>1米时，应选用加长软轴。
测量深度≤1米时可选用硬质加长轴。
注：由于顶置安装时物料与料位器输出轴根部无接触，所以运行中极少出现故障。
在安装位置允许的情况下应尽量采用顶置垂直安装。
2. 侧装时也可定制加长型（具有不锈钢护套和加长轴），订货时应注明实际插入深度，我方将根据用户的实际需要设计制造。
3. 检测叶片规格，出厂时一般是按沙石类物料比重配套的。
被测介质比重较轻时，应选用较大叶片。
当检测木质纤维等甚轻介质时，必须选用特制叶片。
4. 被测介质温度为80~+250℃时，请选购GGB400-W型。
阻旋式料位开关UZK-10 AC220V
阻旋式料位开关UZK-10 AC220V一、商品简介阻旋式料位开关螺纹标准型是一种用于固态物料（包含粉状、粒状、块状、胶状等）的物位控制器。
它具有密封性好、过载能力强（具有过载维护）、简洁易装、输出触点容量大等特色。
对于不一样比重的物料可经过调整绷簧的拉力来完成，其触摸物料有些全为不锈钢资料。
阻旋开关在化工、塑料、水泥、制药、饲料、食物等职业得到了广泛的运用。
二、技能参数◇供电电源：220VAC/110VAC/24VDC◇耗费功率：4W◇触点容量：10A/250VAC SPDT（单刀双掷）◇叶片转速：1RPM（转/分）◇力矩：1.0Kg×CM◇物料密度：≥0.5g/cm3◇作业温度：-10～80℃（最高可订400℃）◇绝缘电阻：≥100MΩ◇介电强度：1500V*1min◇防护等级：IP65◇叶片原料：SUS304三、工作原理运用永磁电机股动叶片旋转，当被检查物料上升至叶片方位时，叶片滚动受阻，该阻力经过传动轴传递到接线盒内的检查设备，检查设备则向外输出一个开关信号，并堵截电机电源使叶片中止滚动。
当物料降低时，叶片阻力消失，检查设备便依托绷簧的拉力康复到初始状况，叶片康复旋转状况。
对于运用于比重相差较大的物料，可调整绷簧拉力，比严重时绷簧拉力调整至最强，反之则调整至最弱。
四、产品特点●美国技能，三个轴承支持，运转更牢靠；●首创的密封规划,可防止粉尘沿轴渗入(专利规划)；●扭力稳定牢靠,且扭力巨细可调；●叶片接受过重负载,离合器主动打滑,维护电机不受损坏；●不必从桶槽上全体撤除,即可轻易地检查修理内部零部件；●接线盒IP65规划,密封性好,野外装置运用牢靠；●轻巧,装置简洁；●适用职业广泛,如钢铁、水泥、电力、饲料、化学塑胶、化学肥料等。
阻旋式料位开关工作原理
阻旋式料位开关工作原理
阻旋式料位开关工作原理
阻旋式料位开关是广泛应用于物料储存系统的物料量程检测仪表，其外形类似于螺旋形螺旋形螺旋筒，能够准确测量物料的储存量。
它是由一个电机、一个阻旋式料位管、一个热电偶和一个阻旋式料位管构成的，能够准确测量物料的储存量。
一、工作原理：
阻旋式料位开关的工作原理很简单，当物料储存量的变化时，电机就会自动将阻旋式料位管转到不同的位置，从而改变其阻力。
当物料储存量增加时，电机就会使阻旋式料位管转到高位置，增加其阻力；当物料储存量减少时，电机就会使阻旋式料位管转到低位置，减少其阻力。
这样，在阻旋式料位管上就可以通过热电偶控制电机的电流，从而改变其阻力，从而准确测量物料的储存量。
二、特点：
1、准确度高：阻旋式料位开关能够准确测量物料的储存量，具有较高的准确度；
2、结构简单：阻旋式料位开关的结构比较简单，比较容易安装和维护；
3、功耗低：阻旋式料位开关本身没有功耗，只有当物料储存量变化时，电机才会自动调节，所以总的功耗也是比较低的；
4、使用寿命长：阻旋式料位开关的使用寿命可以达到几百万次，可以长期可靠的工作。
三、应用：
阻旋式料位开关的应用非常广泛，可以用在化工、电力、冶金、水利、有色金属等行业，用于监测物料储存量，以及控制物料搅拌、移动等操作。
阻旋料位开关-全球百科
阻旋料位开关-全球百科
一、概述
嘉可仪表JK系列阻旋料位开关是利用电机带动叶片旋转，当被测介质上升到叶片位置时，叶片受介质阻挡停止转动，从而通过相关控制机构输出开（通）或关（断）的触点信号反应被测介质的位置高度，并切断电机电源使电机停止转动；当介质下降离开叶片时，在弹簧的作用下，叶片恢复原位继续转动探测介质的位置变化。
嘉可仪表JK系列阻旋式料位开关用于检测固态物料（粉装、颗粒）物位高度的现场控制设备，其独特的密封设计、超强的过载保护能力以及简易的安装方式，使其广泛用于饲料、食品、制药、化工、塑料、建筑、肥料等行业。
二、产品特点
密封性好、过载能力强、轻便易安装、输出触点容量大针对不同比重的物料可通过调整弹簧的拉力来实现
三、技术参数
1、供电电源：220VAC/24VDC；
2、触点容量：250VAC/10A；SPDT（单刀双掷）；
3、叶片转速：1RPM（转/分）；
4、力矩：1.0kg×cm；
5、功率：3W；
6、物料比重：≥0.5g/cm3；
7、工作温度：-10℃-80℃（最高可达400℃）；
8、绝缘电阻：≥100MΩ；
9、介电强度：1500V*1min；
10、防护等级：IP65；
11、叶片材质：SUS304。
四、安装
桶内温度超过80℃时，请选用高温系列产品。
接线盒出线口必须朝下，电缆固定螺母必须锁紧。
连续部位为1"螺纹时，可选用镰刀型叶片，以便接锁入管牙内。
侧面安装时，可将控制器以水平呈15℃—20℃之夹角安装，以减少对物料的冲击。
安装必要时可在阻旋料位开关上方仓壁焊接一块钢板，以减少物料产生的冲击。
24v阻旋料位开关说明书800字左右
24v阻旋料位开关说明书800字左右24V阻旋料位开关说明书一、产品概述：24V阻旋料位开关是一种用于测量物料液位的装置。
它采用24V电源供电，通过阻旋原理实现对液位的检测和控制。
二、产品特点：1. 采用24V直流电源供电，安全可靠。
2. 阻旋原理，精确测量物料液位。
3. 结构简单，安装方便。
4. 高灵敏度，快速反应。
三、产品结构：1. 主体部分：由外壳、电路板和连接线组成。
2. 阻旋装置：由旋钮和测量装置组成。
四、使用方法：1. 将24V阻旋料位开关连接至电源。
2. 将测量装置浸入待测物料中，确保与液体充分接触。
3. 旋转旋钮，调整测量装置的位置，使其与液位保持一定距离。
4. 当液位达到测量装置位置时，开关自动触发，信号输出。
五、注意事项：1. 在安装和使用过程中，请确保电源线与其他设备保持安全距离，以防电路短路或其他故障。
2. 使用时请遵循操作规程，避免过度旋转或强行改变测量装置的位置。
3. 请勿将开关浸入液体中，以免损坏电路或引发其他安全问题。
4. 使用前请检查设备是否完好，如有损坏，请及时维修或更换。
六、维护与保养：1. 定期检查设备的电源线和连接线是否完好，如有损坏，请及时更换。
2. 定期清洁测量装置和旋钮，以确保灵敏度和准确度。
3. 如发现设备异常或工作不正常，请立即停止使用，并联系专业维修人员进行检修。
七、常见问题及解决方法：1. 问题：开关无法触发。
解决方法：请检查电源线是否连接正常，如有损坏，请更换。
2. 问题：开关触发不准确。
解决方法：请检查测量装置的位置是否正确，适当调整旋钮位置，确保与液位保持一定距离。
以上是24V阻旋料位开关的使用说明书，希望能够对您的使用和维护提供帮助。
如有任何问题，请随时联系我们的客服人员。
感谢您选择使用我们的产品！。
阻旋式料位开关技术
阻旋式料位开关技术附件1.货物需求一览表阻旋式料位开关共4台套；设备详细清单见表一，详细参数以《仪表数据表》为准。
交货期的要求：8周内交货；交货地点为招标方施工现场。
供货设备详细名称具体如下表：表一：阻旋式料位开关2．电源条件低压: 380/220V±10%，50Hz频率偏差允许值：±0.2Hz3.技术规格及有关要求3.1 总则*3.1.1投标人必须按照阻旋式料位开关中的仪表清单要求的规格及数量进行选型和报价。
投标人应逐条仔细阅读本技术要求和仪表数据表并确认，如投标人没有以书面形式对本技术文件的条文提出异议，则招标方可以认为投标人提出的产品完全满足本技术文件的要求。
如有异议，不管是多么微小，都应在投标文件（技术部分）中“偏离表”中加以明确描述。
否则，由此而产生的问题均由投标人负责。
每台仪表要求分项报价。
3.1.2本阻旋式料位开关框架技术招标文件经买卖双方确认修改为技术协议后，作为订货合同的技术附件，与合同正文具有同等的法律效力。
3.1.3投标人所投的产品必须在中国境内有技术服务和维护能力。
投标人有责任免费提供相应的技术服务和工程服务。
*3.1.4如果最终投标技术文件中的条款、技术规格、数字等出现前后不一致或互相矛盾之处，原则上以对招标方有利的条款、技术规格、数字、要求为准。
*3.1.5 本文件与设计院的技术要求相互补充，如果本文件与现行使用的有关标准有明显抵触的条文或与设计院不一致的地方，投标人应按较高的标准执行。
3.1.6投标人对所提供的阻旋式料位开关、附件和附属设备的质量、技术规格、文件图纸资料、技术服务、工程服务、包装运输、开箱检验、安装指导、现场测试、设备运行等各个环节负有完全责任。
投标人在投标技术文件中所提供的产品和配置，应是完整的、无缺项的。
无论何时发现缺项、漏项，投标人都应无偿补足3.1.7本技术文件未提及到的内容，但为了实现阻旋式料位开关功能、技术性能和完整性的目的，而必须配置的附件、软件等，投标人必须向招标方提出建议和说明，并补充所需的附件及相关工作内容，以满足项目要求，如果有遗漏，投标人将无偿提供所需的配件，以满足仪表正常的使用要求。
料位开关有哪几种
料位开关有哪几种
料位开关有哪几种
一、阻旋料位开关
阻旋料位开关通常用于对敞开式容器内的料位进行监测，其工作原理是，利用微型马达做为基本的驱动装置，使得传动轴与离合器互相连接。
若叶片未接触物料，马达便正常运转，直至叶片接触物料，马达才会因电源被切断而停止转动，并由检测装置输出报警信号。
阻旋料位开关的性价比高、通用性强、结构简单、维护方便，使得其在各工厂料仓中广泛应用。
二、射频导纳料位开关
射频导纳料位开关又称射频导纳物位开关、射频导纳物位计等，防挂料是其最显着的特点，因其测量数据准确可靠，适用范围广，尤其适用于粉煤灰等具有强黏附性固体颗粒的测量。
射频导纳料位开关的工作原理是，通过探头感知其与储罐体间电抗（容抗和阻抗）的变化进而实现料位测量和控制的。
射频导纳料位开关的内部电子单元，探头测量极与罐体间的电抗共同构成平衡电桥电路，并产生一。
阻旋式料位计说明书
阻旋式料位计说明书阻旋式料位计是一种用于测量液体或固体料仓内物料深度的仪器，广泛应用于工业生产过程中的自动控制系统。
它通过测量料仓内物料的深度，来获取料仓内物料的体积，从而达到自动控制料仓物料的目的。
阻旋式料位计主要由传感器、放大器、计算机等部分组成，其主要原理是：通过一根支架将传感器固定在料仓内，传感器内部有一个旋转的阻力元件，当料仓内物料深度发生变化时，阻力元件会受到物料的抵抗而发生变化，该变化被传感器检测到，然后放大器对信号进行放大，最后由计算机进行数据处理，从而得到料仓内物料的深度。
阻旋式料位计具有精度高、可靠性强、安装简单、易于操作等优点，广泛应用于工厂、仓库等物料控制中，用于测量料仓内物料的深度，从而达到自动控制料仓物料的目的。
The resistance torsion type level gauge is an instrument used to measure the depth of material in a liquid or solid bin, and is widely used in automatic control systems in industrial production. By measuring the depth of material in the bin, the volume of material in the bin can be obtained, so as to achieve the purpose of automatic control of material in the bin.The resistance torsion type level gauge is mainly composed of sensors, amplifiers, computers, etc. Its main principle is: by fixing the sensor in the bin with a bracket, there is a rotating resistance element in the sensor. When the depth of material in the bin changes, the resistance element will be resisted by the material and change, which is detected by the sensor, then amplified by the amplifier, and finally processed by the computer to obtain the depth of materialin the bin.The resistance torsion type level gauge has the advantages of high precision, reliable performance, simple installation and easy operation. It is widely used in material control of factories, warehouses, etc., to measure the depth of material in the bin, so as to achieve the purpose of automatic control of material in the bin.。
ccs阻旋式料位开关
CCS阻旋式料位开关一、引言阻旋式料位开关作为一种常见的料位测量设备，在工业领域中得到了广泛应用。
其中，CCS（Centrifugal Contact Switch）阻旋式料位开关以其独特的结构和测量原理，被广泛应用于固体颗粒物料的测量。
本文将对CCS阻旋式料位开关进行详细介绍，包括其工作原理、结构特点、应用场景以及与其他类型料位开关的比较。
二、工作原理CCS阻旋式料位开关的工作原理基于离心力的原理。
当物料进入感应器时，物料中的固体颗粒对感应器内的叶片产生作用力，使叶片旋转。
当旋转的力矩大于弹簧的弹力时，叶片将会持续旋转，直至被定位销锁定在预设的角度。
此时，由于叶片的位置变化，使得微动开关动作，发出相应的电信号。
该电信号的频率与叶片被物料锁定的频率成正比，从而可以间接反映出物料的多少。
三、结构特点CCS阻旋式料位开关主要由感应器、叶片、弹簧、微动开关等部分组成。
其中，感应器是整个料位开关的核心部件，内部设计有旋转叶片和定位销。
感应器的外壳通常采用耐磨、耐腐蚀的材料制成，以适应各种恶劣的工业环境。
叶片由不锈钢或聚酯材料制成，具有良好的耐腐蚀性和耐磨性。
弹簧用于提供初始的弹力，使叶片能够恢复原位。
微动开关则是料位开关的输出部分，可以根据实际需求选择不同的型号和规格。
四、应用场景CCS阻旋式料位开关适用于测量固体颗粒物料的料位。
由于其结构简单、性能稳定、价格实惠等特点，被广泛应用于化工、制药、食品、饲料、塑料、建筑等行业的固体颗粒物料的测量和控制。
同时，CCS阻旋式料位开关还具有较强的防尘和防水性能，可以适应各种恶劣的环境条件。
在实际应用中，需要根据不同的物料特性和测量要求，选择合适的CCS阻旋式料位开关型号和规格。
五、与其他类型料位开关的比较1.阻旋式料位开关：与传统的阻旋式料位开关相比，CCS阻旋式料位开关具有更高的测量精度和更稳定的性能。
其结构简单，维护方便，价格相对较低，因此在市场上具有较强的竞争力。
ZXK系列阻旋式料位控制器说明书
ZXK系列阻旋式料位控制器说明书®ZXK系列阻旋式料位控制器一、用途和特点ZXK系列阻旋式料位控制器广泛应用于现代工业生产过程和仓储部门。
用于对敞开式容器内粉状及颗粒状物料进行料位监测或控制。
本产品采用全新的设计理念，经过多年的实践证明：ZXK系列阻旋式料位控制器故障率极低，受到了各界用户的一致好评。
ZXK系列阻旋式料位控制器具有技术先进、结构合理、性能可靠、使用维护方便、性能价格比高等优点。
它与市场上同类的产品相比，具有以下特点：1.主要外露部件均由不锈钢、铝合金或高级工程塑料材料组成，具有防粉尘、防潮和耐腐蚀及对环境无污染的优点。
ZXK在食品加工、粮食仓储、及工业高尘等恶劣环境均可使用；2.输出轴采用了过载保护装置，可以有效地避免由于使用不当或非正常外力对电机及减速器所造成的破坏；3.为适应各种物料的不同比重和便于安装调整，设置了灵敏度的五档调节装置和可供选择的两种安装方式及多种监测叶片规格；（这4.ZXK-□R具有过热保护装置,可在250摄氏度以下的环境中正常工作。
是目前某些电容、音叉、超声波式料位监测装置所不及的。
）二、工作原理ZXK系列阻旋式控制器的工作原理是：采用交流微电机经减速后，带动监测叶片慢速旋转，当物料的料位上升使叶片的转动受到阻挡时，检测机构便围绕主轴产生旋转位移。
此位移首先使一个微动开关动作，发出有料的信号。
随后另一个微动开关动作，切断微电机的电源使其停止转动。
只要仓内的料位不变，此种状态便将一直保持下去。
当料位下降检测叶片不再受到阻挡时，检测机构便依靠弹簧拉力恢复原态。
首先一个微动开关动作，接通电机电源使其旋转。
随后另一个微动开关动作发出无料信号，只要没有物料阻挡监测叶片的转动，此种状态将一直保持下去。
三、技术参数（详见下表）指标ZXK-1 ZXK-2 ZXK-R用途上、下限测量叶片转速 2.5 转/分介质密度≥0.2克/厘米3 （较大叶片）灵敏度五档可调（机芯）环境温度-10～80摄氏度供电电源36V、110V、220V，AC耗电功率﹤3瓦输出开关信号接点容量220V 3A （AC）物料温度-10～80摄氏度-10～80摄氏度-10～250摄氏度安装方式法兰安装G1.5英寸管螺纹两种方式任定重量2kg 1.5kg 2.5kg四、外形尺寸（见图一）图（一）五、安装要求（见图二）1.应使叶片所处位置避开进料口下部和料仓死料区。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
作为测量仪表，阻旋料位开关的工作原理决定了它的结构特点。
阻旋料位开关的适用范围极其广泛是它的最大特点之一，除此之外，还有性价比高等特点。
阻旋料位开关是指对容器中固体物料高度的变化进行实时检测的仪表，它广泛应用于水泥、医药、饲料、食品、冶金、轻工、建材、环保等行业，实现对料位上下限报警和控制。
计为Spin-11阻旋料位开关采用全新的结构设计，与目前国内同类产品相比较，具有结构合理、性能可靠、性价比高、使用维护方便等诸多优点，是替代进口产品的首选。
由于不同的工业生产过程具有不同的特点，相应地，各种不同型号的阻旋料位开关产品的结构设计和制作工艺也各异。
具体来说，阻旋料位开关的结构设计主要有以下特点和作用：
1、针对不同的物料，计为自动化开发有不同结构的阻旋料位开关，为用户提供个性化的测量方案（如结构图一）。
对阻旋料位开关的铝合金外壳、工作电压、最高可达400℃的工作温度、最高可达10bra的压力、不同的连接方式和叶片的几何形状进行个性化的选择，能够满足包括较高要求在内的各种复杂应用场合。
计为阻旋料位
开关所有型号的产品均进行了标准化、精细化、功能化的设计，使得计为阻旋料位开关的产品和服务能够满足不断变化的用户需求。
2、双轴承设计，运行平稳，使用寿命更长。
3、抗震性及防松结构设计，有效避免了零部件松动及脱落，采用了优质不锈钢材料，使阻旋料位开关的抗腐蚀性及耐磨性更为优良。
4、采用了精密的机械式检测结构，微型灵敏减速同步进口电机及可靠的微动开关，保证了产品具有较高的灵敏度和可靠性。
5、机械装置与电路实行真正的分离，检测维护方便，在不用拆装检测结构的情况下即可进行维护和更换，设计更为人性化。
6、整机设计了离合器的过载保护装置，有效避免了叶片受过分外力而损坏电机，同时自动保护装置可以使料位器在料仓有料、叶片旋转受阻时，断电不工作，保护电机且有效延长电机的使用寿命，并不受物料形状、比重、介质、粘附性、温度、粉尘浓度等变化的影响。
