EDA考试题题库及答案

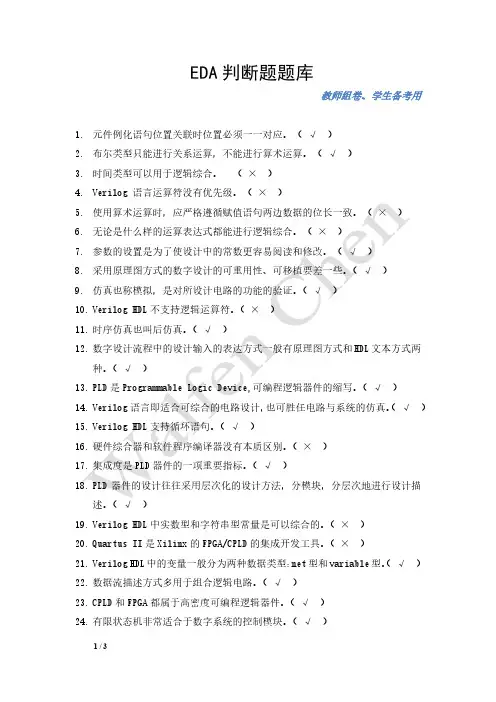

EDA判断题题库(56题)_附答案
（√ ） 54. Verilog 语言的行为描述语句，如条件语句、赋值语句和循环语句类似于软件
高级语言，便于学习和使用。（ √ ） 55. 行为描述就是对设计实体的数学模型的描述，其抽象程度远高于结构描述。
2/3
48. 目前常用的硬件描述语言为：Verilog HDL 和 VHDL。（ √ ） 49. Verilog HDL 数据类型是用来表示数字电路中的物理连线、数据存储和传输
单元等物理量的。（ √ ） 50. 混合仿真器就是能同时支持 Verilog 和 VHDL 的仿真器。（ √ ） 51. Verilog 程序的基本设计单元是“模块”（ module）。（ √ ） 52. 布局布线为将综合生成的电路逻辑网表映射到具体的目标器件中实现，并产
种。（ √ ） 13. PLD 是 Programmable Logic Device,可编程逻辑器件的缩写。（ √ ） 14. Verilog 语言即适合可综合的电路设计，也可胜任电路与系统的仿真。（ √ ） 15. Verilog HDL 支持循环语句。（ √ ） 16. 硬件综合器和软件程序编译器没有本质区别。（ × ） 17. 集成度是 PLD 器件的一项重要指标。（ √ ） 18. PLD 器件的设计往往采用层次化的设计方法，分模块，分层次地进行设计描
1/3
25. CPLD 是 Complex Programmable Logic Device,复杂可编程逻辑器件的缩写。 （√ ）
26. PLD 是一种全定制器件。（ × ） 27. 综合指的是将较高级抽象层次的设计描述自动转化为较低层次描述的过程。
（√ ） 28. Verilog HDL 和 VHDL 目前还都不是 IEEE 标准。（ × ） 29. 把适配后生成的编程文件装入到 PLD 器件中的过程称为下载。（ √ ） 30. Verilog HDL 中 assign 为持续赋值语句。（ √ ） 31. Verilog HDL 语法要素与软件编程语言（如 C 语言）是完全相同的。（ × ） 32. 数字设计流程中采用原理图方式适合描述电路的连接关系和接口关系。
EDA技术EDA技术试卷(练习题库)(2023版)
EDA技术EDA技术试卷（练习题库）1、个项目的输入输出端口是定义在（）。
2、描述项目具有逻辑功能的是（）。
3、关键字ARCHITECTURE定义的是。
4、M AXP1USII中编译VHD1源程序时要求（）。
5、1987标准的VHD1语言对大小写是（）。
6、关于1987标准的VHD1语言中，标识符描述正确的是（）。
7、符合1987VHD1标准的标识符是（）。
8、VHD1语言中变量定义的位置是（）。
9、VHD1语言中信号定义的位置是（）。
10、变量是局部量可以写在（）。
11、变量和信号的描述正确的是（）。
12、关于VHD1数据类型，正确的是（）。
13、下面数据中属于实数的是（）。
14、下面数据中属于位矢量的是（）。
15、可以不必声明而直接引用的数据类型是（）。
16、STD_10GIG_1164中定义的高阻是字符（）。
17、STD_10GIG」164中字符H定义的是（）。
18、使用STD_1OG1G」164使用的数据类型时（）。
19、VHD1运算符优先级的说法正确的是（）。
20、如果a=1,b=0,则逻辑表达式（aANDb）OR（NOTbANDa）的值是（）。
21、不属于顺序语句的是（）。
22、正确给变量X赋值的语句是（）。
23、EDA的中文含义是（）。
24、EPF10K20TC144-4具有多少个管脚（）。
25、如果a=1,b=1,则逻辑表达式（aXORb）OR（NOTbANDa）的值是（）。
26、MAX+P1USII的，数据类型为std_1ogic_vector,试指出下面那个30、在一个VHD1,数据类型为integer,数据范围0to127,下面哪个赋31、下列那个流程是正确的基于EDA软件的FPGA/CP1D和变量的说法，哪一个是不正确的：（）。
33、下列语句中，不属于并行语句的是：（）。
34、O在EDA工具中，能将硬件描述语言转换为硬件电路的重要工具软件称为。
35、不是操作符号它只相当与作用〃target=Zb1ank〃＞在VHD1的CASE语句中，条件句中的“二＞”不是操作符号，它只相当与O作用。
eda期末考试试题及答案
eda期末考试试题及答案EDA期末考试试题及答案一、选择题（每题2分，共20分）1. EDA（电子设计自动化）主要应用于以下哪个领域？A. 机械设计B. 建筑设计C. 电子电路设计D. 软件开发答案：C2. 在EDA软件中，以下哪个不是常见的设计流程？A. 原理图设计B. 电路仿真C. 手动布线D. 封装设计答案：C3. 下列哪个不是EDA工具的组成部分？A. 原理图编辑器B. PCB布局工具C. 3D建模软件D. 仿真分析工具答案：C4. 在EDA设计中，PCB指的是什么？A. 印刷电路板B. 个人计算机C. 程序控制板D. 功率控制板答案：A5. 以下哪个是EDA设计中常用的文件格式？A. .txtB. .pdfC. .schD. .jpg答案：C...（此处省略其他选择题）二、简答题（每题10分，共30分）1. 简述EDA设计流程的主要步骤。
答案：EDA设计流程通常包括原理图设计、电路仿真、PCB布局、布线、封装设计、测试与验证等步骤。
2. 解释什么是PCB布线，并说明其重要性。
答案：PCB布线是指在印刷电路板上将电子元件的引脚通过导电路径连接起来的过程。
布线的重要性在于它直接影响电路的性能、可靠性和生产成本。
3. 描述电路仿真在EDA设计中的作用。
答案：电路仿真在EDA设计中用于模拟电路在不同条件下的行为，帮助设计者预测电路的性能，优化设计，并在实际制造之前发现潜在的问题。
三、计算题（每题15分，共30分）1. 给定一个简单的RC电路，计算其时间常数τ。
答案：时间常数τ是电容C和电阻R的乘积，即τ = R * C。
2. 假设一个电路的输入信号频率为1kHz，计算其周期T。
答案：周期T是频率f的倒数，即T = 1/f = 1/1000Hz = 1ms。
四、设计题（20分）设计一个简单的放大器电路，并使用EDA工具绘制其原理图。
答案：（此处应有原理图，但无法提供图像，故省略）五、论述题（20分）论述在现代电子设计中，EDA工具的重要性及其对设计流程的影响。
eda技术实用教程期末考试题及答案
eda技术实用教程期末考试题及答案一、选择题（每题2分，共20分）1. EDA技术中，FPGA代表的是（）。
A. 现场可编程逻辑阵列B. 现场可编程门阵列C. 现场可编程逻辑器件D. 现场可编程门器件答案：B2. 在EDA技术中，VHDL是一种（）。
A. 硬件描述语言B. 软件描述语言C. 系统描述语言D. 网络描述语言答案：A3. 下列哪个不是EDA工具的主要功能（）。
A. 逻辑综合B. 电路仿真C. 代码编译D. 布局布线答案：C4. 在VHDL中，下列哪个关键字用于定义并行语句（）。
A. ifB. beginC. loopD. process答案：B5. 在EDA技术中，用于测试和验证数字电路的EDA工具是（）。
A. 逻辑综合工具B. 电路仿真工具C. 布局布线工具D. 测试生成工具答案：B6. 下列哪个不是FPGA的配置方式（）。
A. 在系统可编程B. 串行配置C. 并行配置D. 网络配置答案：D7. 在VHDL中，用于定义信号的关键字是（）。
B. constantC. signalD. type答案：C8. 在EDA技术中，用于描述数字电路行为的模型是（）。
A. 结构模型B. 数据流模型C. 行为模型D. 混合模型答案：C9. 在VHDL中，下列哪个关键字用于定义过程（）。
A. procedureB. functionD. entity答案：C10. 在EDA技术中，用于优化电路性能的EDA工具是（）。
A. 逻辑综合工具B. 电路仿真工具C. 布局布线工具D. 测试生成工具答案：C二、填空题（每题2分，共20分）1. EDA技术中的“EDA”代表的是______、______和______。
答案：电子设计自动化2. VHDL中的并发语句包括______、______、______和______。
答案：信号赋值、条件信号赋值、选择信号赋值、元件实例化3. 在FPGA设计中，______是用于存储配置数据的非易失性存储器。
《EDA技术基础》复习资料.pdf
Diagram/Schematic File ).__方法，设计文件的扩展名是__ .bdf_______。
15．无论何种设计环境，VHDL 设计文件都__ .vhd_______的扩展名保存，而 Verilog HDL 设计文
件应以__ .v_______的扩展名保存。
16． 设计文件输入结束后一定要通过 编译（Compiler） ，检查设计文件是否正确。
1
学海无涯
____逻辑功能 ，它由 VHDL 语句构成，是外界看不到的部分。 27．VHDL 的普通标识符（或称“短标识符”）必须以 字母开头 ，后跟若干字母、数字或单
个下划线构成，且不能以 下划线 结束。 28．在 VHDL 中最常用的库是 IEEE 标准库，最常用的程序包是_ （STD_LOGIC_1164）___。 29．在 VHDL 的端口声明语句中，端口方向关键字包括_ IN _、_OUT _、__INOUT __和
I
学海无涯
一、填空题
1． 现代电子技术经历了 CAD 、 CAE 和 EDA 三个主要的发展阶段。
2． EDA 技术包括 大规模可编程器件 、 硬件描述语言 HDL 、 EDA 工具软件
和 实验开发系统 四大要素。
3． EDA 的设计输入主要包括
文本输入方式 、 图形输入方式
和 波形输入方式
三种形式。
出块和互连资源。
9． FPGA 两类配置下载方式是主动配置方式 和被动配置方式 。
10． Quartus II 是 EDA 器件制造商Ａltera 公司自己开发的___EDA 工具___软件。
11． Quartus II 工具软件安装成功后、第一次运行前，还必 授权 。
12．Quartus II 支持 原理图 、__文本 和 波形 等不同的编辑方式。
EDA技术题库
EDA技术题库一．填空题1. Verilog的基本设计单元是模块.它是由两部分组成,一部分描述接口；另一部分描述逻辑功能,即定义输入是如何影响输出的.2。
用assign描述的语句我们一般称之为组合逻辑，并且它们是属于并行语句,即于语句的书写次序无关.而用always描述的语句我们一般称之为组合逻辑或时序逻辑，并且它们是属于串行语句，即于语句的书写有关。
3．在case语句中至少要有一条default语句。
4. 已知x=4'b1001，y=4'0110,则x的4位补码为4’b1111，而y的4位的补码为4'b0110 。
5. 两个进程之间是并行语句。
而在Always中的语句则是顺序语句。
6.综合是将高层次上描述的电子系统转换为低层次上描述的电子系统，以便于系统的具体硬件实现。
综合器是能自动将高层次的表述（系统级、行为级）转化为低层次的表述（门级、结构级)的计算机程序7. 设计输入的方式有原理图、硬件描述语言、状态图以及波形图。
8.按照仿真的电路描述级别的不同，HDL仿真器可以完成:系统级仿真，行为级仿真，RTL 级仿真，门级（时序）仿真。
按照仿真是否考虑硬件延时分类,可以分为：功能仿真和时序仿真。
仿真器可分为基于元件（逻辑门）仿真器和基于HDL语言的仿真器9. IP核是知识产权核或知识产权模块，在EDA技术中具有十分重要的地位。
半导体产业的IP定义为用于ASIC或FPGA中的预先设计好的电路功能模块。
IP分为软IP、固IP和硬IP.10.可编程逻辑器件PLD是一种通过用户编程或配置实现所需逻辑功能的逻辑器件，也就是说用户可以根据自己的需求，通过EDA开发技术对其硬件结构和工作方式进行重构，重新设计其逻辑功能11.两种可编程逻辑结构是基于与—或阵列可编程结构(乘积项逻辑可编程结构）、基于SRAM 查找表的可编程逻辑结构12。
PLD按集成度分类:简单PLD、复杂PLD；按结构分类：基于“与—或”阵列结构的器件、基于查找表结构的器件；从编程工艺上分类：熔丝型、反熔丝型、EPROM型、EEPROM 型、SRAM型、Flash型13。
EDA选择题题库(65题)_附答案
EDA选择题题库教师组卷、学生备考用1、在EDA工具中，能完成在目标系统器件上布局布线软件称为（ C ）。
A.仿真器B.综合器C.适配器D.下载器2、在执行Quartus Ⅱ的（ D ）命令，可以精确分析设计电路输入与输出波形间的延时量。
A .Create default symbol B.SimulatorC. CompilerD.Timing Analyzer3、在Verilog HDL中，用语句（ D ）表示clock的下降沿。
A. posedge clockB. negedge clockC. clock==1’b0D. clock==1’b14、QuartusII中编译Verilog源程序时要求（ C ）。
A.文件名和实体可不同名B.文件名和实体名无关C. 文件名和实体名要相同D. 不确定5、Verilog语言对大小写是（ D ）。
A. 敏感的B. 只能用小写C. 只能用大写D. 不敏感6、在Verilog语言中，标识符描述正确的是（ A ）。
A. 必须以英文字母或下划线开头B.可以使用汉字开头C.可以使用数字开头D.任何字符都可以7、符合Verilog标准的标识符是（ A ）。
A. A_2B. A+2C. 2AD. 228、符合Verilog标准的标识符是（ A ）。
A. a_2_3B. a*2C. 2_2_aD. 2a9、不符合Verilog标准的标识符是 C 。
A. a_1_inB. a_in_2C. 2_aD. asd_110、下面数据中属于实数的是（ A ）。
A. 4.2B. 3C. 1’b1D. 5’b1101111、下面数据中属于位矢量的是（ D ）。
A. 4.2B. 3C. 1’b1D. 5’b1101112、运算符优先级的说法正确的是（ A ）。
A. NOT的优先级最高B. AND和NOT属于同一个优先级C. NOT的优先级最低D. 前面的说法都是错误的13、运算符优先级的说法正确的是（ D ）。
eda期末考试题目及答案
eda期末考试题目及答案一、选择题（每题2分，共20分）1. EDA（电子设计自动化）的主要功能是什么？A. 电路设计B. 电路仿真C. 电路测试D. 所有以上选项2. 在EDA中，HDL指的是什么？A. 高级设计语言B. 硬件描述语言C. 硬件开发语言D. 硬件描述逻辑3. 下列哪个不是EDA工具的主要组成部分？A. 原理图编辑器B. 仿真器C. 编译器D. 汇编器4. 在EDA中，FPGA代表什么？A. 现场可编程门阵列B. 固定可编程门阵列C. 功能可编程门阵列D. 快速可编程门阵列5. 以下哪个是EDA设计流程中的必要步骤？A. 原理图绘制B. 电路板布局C. 焊接D. 电路测试二、填空题（每空2分，共20分）6. 常见的EDA软件有______、______和______。
答案：Cadence, Altium Designer, Mentor Graphics7. 在EDA中，______是一种用于设计和验证数字电路的图形化编程语言。
答案：VHDL8. EDA工具可以帮助工程师进行______和______。
答案：设计优化，性能分析9. 与ASIC相比，FPGA的优点是______和______。
答案：灵活性高，开发周期短10. 在EDA设计中，布局和布线是实现______的关键步骤。
答案：电路板物理结构三、简答题（每题10分，共30分）11. 简述EDA在现代电子设计中的重要性。
答案：EDA在现代电子设计中的重要性体现在它能够提高设计效率，降低成本，缩短产品上市时间，同时提高设计的可靠性和可维护性。
12. 解释什么是仿真，并说明在EDA设计流程中仿真的作用。
答案：仿真是一种模拟实际电路在不同条件下行为的技术。
在EDA 设计流程中，仿真用于验证设计的正确性，预测电路的性能，以及发现潜在的问题，从而在实际制造之前进行必要的修改。
13. 描述FPGA与ASIC在应用上的主要区别。
答案：FPGA是一种可编程的硬件，可以在设计完成后重新配置，适用于需要快速原型开发和灵活设计调整的场景。
电子设计自动化(eda)期末考试试题及答案
三、改错；找到5处错误并改正（10分）LIBRARY IEEE ;USE IEEE.STD_LOGIC_1164.ALL ；ENTITY CNT4 ISPORT ( CLK ：IN STD_LOGIC ;Q ：OUT STD_LOGIC_VECTOR(3 DOWNTO 0））END ；ARCHITECTURE bhv OF CNT ISSIGNAL Q1 : STD_LOGIC_VECTOR（3 DOWNTO 0）；BEGINPROCESS （CLK）BEGINIF CLK'EVENT AND CLK THENQ1 〈= Q1 + 1 ;END PROCESS ；Q 〈= Q1 ；END bhv;四、设计,要求写出完整的vhdl代码。
(65分）1、16位硬件加法器，要求有进位输入和进位输出。
（15分）2、七段数码管译码显示电路设计(数码管共阳极接法）（12分)要求输入BCD码，输出驱动数码管显示0到93、十进制加法计数器，要求有复位功能。
(13分）4、上升沿触发的D触发器，要求用三种方式描述,实体可只写一个。
（15分）B ： IN STD_LOGIC_VECTOR（15 DOWNTO 0) ；S ： OUT STD_LOGIC_VECTOR(15 DOWNTO 0) ；COUT ： OUT STD_LOGIC )；END ADDER4B ;ARCHITECTURE behav OF ADDER16 ISSIGNAL SINT : STD_LOGIC_VECTOR(16 DOWNTO 0）；SIGNAL AA,BB ： STD_LOGIC_VECTOR（16 DOWNTO 0） ; BEGINAA〈='0'&A ；BB<=’0'＆B ;SINT <= AA + BB + CIN ；S <= SINT(15 DOWNTO 0）；COUT <= SINT（16）；END behav ；实体正确7分，能完成加法5分,进位正确3分2、七段数码管译码显示电路设计（数码管共阳极接法）（12分）要求输入BCD码，输出驱动数码管显示0到9LIBRARY IEEE ；USE IEEE.STD_LOGIC_1164。
eda试题及答案verilog
eda试题及答案verilog1. 请解释Verilog中的阻塞赋值和非阻塞赋值的区别。
答案：在Verilog中，阻塞赋值使用`=`操作符，表示在赋值时会立即执行，并且赋值操作会阻塞后续语句的执行，直到当前赋值完成。
而非阻塞赋值使用`<=`操作符，表示赋值操作会在当前时间单位的末尾执行，不会阻塞后续语句的执行，允许并行执行。
2. 描述Verilog中模块的实例化过程。
答案：在Verilog中，模块的实例化是通过使用模块名后跟实例名和连接端口的列表来完成的。
实例化过程包括指定模块名、实例名以及将端口连接到适当的信号或参数上。
例如：```verilogmodule my_module(a, b, c);output a, c;input b;// ...endmodule// 实例化my_module instance_name(.out1(a), .out2(c), .in(b));```3. 列出Verilog中的基本数据类型。
答案：Verilog中的基本数据类型包括：- 线网类型（wire）- 寄存器类型（reg）- 实数类型（real）- 整型（integer）- 时间类型（time）- 字符串类型（string）4. 说明Verilog中如何使用条件语句。
答案：在Verilog中，可以使用`if`、`case`和`if-else`等条件语句来实现条件控制。
例如，使用`if`语句：```verilogif (condition) begin// 条件为真时执行的代码end else begin// 条件为假时执行的代码end```5. 解释Verilog中的always块的作用。
答案：Verilog中的always块用于描述硬件的时序逻辑和组合逻辑。
always块可以是时序的（使用时钟信号触发），也可以是非时序的（不依赖于时钟信号）。
时序always块通常用于描述寄存器行为，而非时序always块用于描述组合逻辑。
电子设计自动化(eda)期末考试试题及答案
PROCESS(CLK)
BEGIN
IFCLK'EVENTANDCLKTHEN
Q1<=Q1+1;
ENDPROCESS;
Q<=Q1;
ENDbhv;
四、设计，要求写出完整的vhdl代码。（65分）
1、16位硬件加法器，要求有进位输入和进位输出。（15分）
2、七段数码管译码显示电路设计（数码管共阳极接法）（12分）
USEIEEE.STD_LOGIC_UNSIGNED.ALL;
ENTITYADDER16IS
PORT(CIN:INSTD_LOGIC;
A:INSTD_LOGIC_VECTOR(15DOWNTO0);
B:INSTD_LOGIC_VECTOR(15DOWNTO0);
Sห้องสมุดไป่ตู้OUTSTD_LOGIC_VECTOR(15DOWNTO0);
IFCLK'EVENTANDCLK='1'THEN
Q1<=Q1+1;
ENDIF;
ENDPROCESS;
Q<=Q1;
ENDbhv;
每个2分
四、设计，要求写出完整的vhdl代码。（65分）
1、16位硬件加法器，要求有进位输入和进位输出。（15分）
LIBRARYIEEE;
USEIEEE.STD_LOGIC_1164.ALL;
（9）在vhdl中变量可在结构体和进程中定义和使用。（）
（10）在进程中同一信号有多个赋值源，实际完成赋值的是最接近begin的信号。（）
二、简答题（15分）
1、简述fpga/cpld的设计流程。（5分）
2、在vhdl中端口模式有那几种？并说明数据流动方向。（4分）
EDA技术(VHDL)试卷及答案
班级 学号 姓名密 封 线 内 不 得 答 题一、单项选择题(30分)1．以下描述错误的是 CA ．QuartusII 是Altera 提供的FPGA/CPLD 集成开发环境B ．Altera 是世界上最大的可编程逻辑器件供应商之一C ．MAX+plusII 是Altera 前一代FPGA/CPLD 集成开发环境QuartusII 的更新换代新产品D ．QuartusII 完全支持VHDL 、Verilog 的设计流程2．以下工具中属于FPGA/CPLD 开发工具中的专用综合器的是 BA ．ModelSimB ．Leonardo SpectrumC ．Active HDLD ．QuartusII 3．以下器件中属于Xilinx 公司生产的是 CA ．ispLSI 系列器件B ．MAX 系列器件C ．XC9500系列器件D ．FLEX 系列器件 4．以下关于信号和变量的描述中错误的是 BA ．信号是描述硬件系统的基本数据对象，它的性质类似于连接线B ．信号的定义范围是结构体、进程 //在整个结构体的任何地方都能使用C ．除了没有方向说明以外，信号与实体的端口概念是一致的D ．在进程中不能将变量列入敏感信号列表中 5．以下关于状态机的描述中正确的是 BA ．Moore 型状态机其输出是当前状态和所有输入的函数//Mealy 型状态机其输出信号是当前状态和当前输入的函数B ．与Moore 型状态机相比，Mealy 型的输出变化要领先一个时钟周期C ．Mealy 型状态机其输出是当前状态的函数D ．以上都不对6．下列标识符中， B 是不合法的标识符。
A ．PP0B ．ENDC ．Not_AckD ．sig7．大规模可编程器件主要有FPGA 、CPLD 两类，下列对CPLD 结构与工作原理的描述中，正确的是 C 。
A//．FPGA 即是现场可编程逻辑器件的英文简称CPLD 复杂可编程逻辑器件 B ．CPLD 是基于查找表结构的可编程逻辑器件 C ．早期的CPLD 是从GAL 的结构扩展而来D ．在Altera 公司生产的器件中，FLEX10K 系列属CPLD 结构 8．综合是EDA 设计流程的关键步骤，在下面对综合的描述中， D 是错误的.A ．综合就是把抽象设计层次中的一种表示转化成另一种表示的过程B ．综合就是将电路的高级语言转化成低级的，可与FPGA / CPLD 的基本结构相映射的网表文件C ．为实现系统的速度、面积、性能的要求,需要对综合加以约束，称为综合约束D ．综合可理解为，将软件描述与给定的硬件结构用电路网表文件表示的映射过程，并且这种映射关系是唯一的(即综合结果是唯一的)9．嵌套使用IF 语句,其综合结果可实现 A .A ．带优先级且条件相与的逻辑电路B ．条件相或的逻辑电路C ．三态控制电路D ．双向控制电路 10．在VHDL 语言中，下列对时钟边沿检测描述中,错误的是 D 。
《EDA技术》试题及答案
一、简答题：（30分，每小题5分）1.CPLD和FPGA有什么差异？在实际应用中各有什么特点？答：差异：（1）CPLD：复杂可编程逻辑器件，FPGA：现场可变成门阵列；（2）CPLD：基于乘积项技术的确定型结构，FPGA：基于查找表技术的统计型结构;（3）CPLD：5500 ~ 50000门，FPGA：1K ~ 10M 门。
实际应用中各自的特点：CPLD适用于逻辑密集型中小规模电路，编程数据不丢失，延迟固定，时序稳定；FPGA 适用于数据密集型大规模电路，需用专用的ROM 进行数据配置，布线灵活，但时序特性不稳定2.简述VHDL语言中端口模式IN，OUT，BUFFER和INOUT 各自的特点及OUT，BUFFER与INOUT的主要区别？答：端口模式中各自的含义与特点为：IN：输入，只读；OUT：输出，只写；BUFFER：带反馈的输出，可读可写；INOUT：双向，可读可写。
OUT，BUFFER，INOUT各自的区别：OUT模式下的信号，在程序中只能作为对象被赋值，不能作为源赋给其他信号；BUFFER模式下的信号，在程序中既可作为对象被赋值，又可作为源赋给其他信号，对象和源是同时发生，是同一个信号；INOUT模式下的信号，双向传输，同样既做对象又可作源，但对象和源不是同一个信号。
3.VHDL中有哪3种数据对象？详细说明它们的功能特点以及使用场所。
3种数据对象为：常量、信号、变量。
各自的功能特点和使用场所：常量：代表电路中一个确定的数，如电源、地等。
全局量，信号变量使用的地方都可用信号：代表电路中的某一条硬件连接线，包括输入、输出端口，信号赋值存在延迟。
全局量，使用场所：architecture、package、entitiy。
变量：代表电路中暂存某些值的载体。
变量赋值不存在延迟。
局部量，使用场所：process、function、procedure。
4.数字频率计功能是测量被测信号的频率，测量频率的基本原理是什么？实现的主要逻辑模块有那些？答：频率计测量频率的基本原理是：1秒时间内代测信号的脉冲个数。
eda期末考试题及答案
eda期末考试题及答案EDA期末考试题及答案一、选择题（每题2分，共20分）1. EDA代表的是：A. 电子设计自动化B. 电子数据交换C. 电子文档管理D. 电子设备分析答案：A2. 在EDA中，HDL指的是：A. 高级硬件描述语言B. 硬件描述语言C. 硬件设计语言D. 硬件开发语言答案：B3. 下列哪个不是EDA工具的常见功能？A. 仿真B. 布局C. 布线D. 编程答案：D4. FPGA代表的是：A. 现场可编程门阵列B. 固定可编程门阵列C. 功能可编程门阵列D. 快速可编程门阵列答案：A5. VHDL是一种：A. 编程语言B. 硬件描述语言C. 数据库语言D. 操作系统答案：B6. 以下哪个是EDA软件的典型应用？A. 网页设计B. 游戏开发C. 电子电路设计D. 办公自动化答案：C7. 在EDA设计流程中，综合是指：A. 将设计从逻辑级别转换为门级别B. 将设计从门级别转换为晶体管级别C. 将设计从晶体管级别转换为物理布局D. 将设计从物理布局转换为最终产品答案：A8. 下列哪个是EDA设计中的错误？A. 功能错误B. 语法错误C. 布局错误D. 所有选项都是答案：D9. 以下哪个不是EDA设计中的测试类型？A. 功能测试B. 性能测试C. 压力测试D. 代码测试答案：D10. 在EDA中，后仿真分析是指：A. 在仿真之前进行的分析B. 在仿真之后进行的分析C. 在仿真过程中进行的分析D. 不进行任何分析答案：B二、简答题（每题10分，共30分）1. 请简述EDA在电子设计中的重要性。
答案：EDA（电子设计自动化）是现代电子设计不可或缺的工具，它允许设计师使用软件工具来设计和验证电子系统，从而提高设计效率，减少错误，加快产品上市时间，并且可以设计出更复杂、更高性能的电子系统。
2. 描述一下在EDA设计流程中，仿真的作用是什么？答案：在EDA设计流程中，仿真是一个关键步骤，它允许设计师在实际制造电路之前验证设计的功能和性能。
eda试题及答案
eda试题及答案一、单选题（每题2分，共10分）1. EDA的全称是：A. 电子数据交换B. 电子设计自动化C. 电子文档自动化D. 电子设备自动化答案：B2. 在EDA中，HDL指的是：A. 高级数据语言B. 硬件描述语言C. 硬件设计语言D. 硬件描述逻辑答案：B3. 以下哪个不是EDA软件的主要功能？A. 逻辑综合B. 布局布线C. 编译代码D. 时序分析答案：C4. 在EDA设计流程中，FPGA指的是：A. 现场可编程逻辑阵列B. 固定可编程逻辑阵列C. 现场可编程门阵列D. 固定可编程门阵列答案：C5. 在EDA设计中，仿真测试的目的是：A. 验证设计的正确性B. 优化设计的性能C. 检查设计的安全性D. 以上都是答案：A二、多选题（每题3分，共15分）6. EDA工具通常包括以下哪些功能？A. 原理图捕获B. 波形仿真C. 代码编译D. 硬件调试答案：ABD7. 在EDA设计中，以下哪些是常见的设计阶段？A. 需求分析B. 逻辑设计C. 物理设计D. 测试验证答案：ABCD8. 以下哪些是EDA设计中常用的硬件描述语言？A. VHDLB. VerilogC. C++D. SystemVerilog9. 在EDA设计流程中，以下哪些是布局布线阶段的任务？A. 确定电路的物理布局B. 优化电路的布线C. 进行时序分析D. 编写测试代码答案：ABC10. 以下哪些是FPGA设计的优势？A. 快速原型验证B. 灵活性高C. 成本较低D. 易于集成答案：ABCD三、判断题（每题2分，共10分）11. EDA工具可以完全替代人工进行电路设计。
（）答案：×12. HDL语言可以用来描述数字电路的行为。
（）答案：√13. FPGA设计不需要进行时序分析。
（）答案：×14. EDA设计流程中，仿真测试是最后一步。
（）答案：×15. 逻辑综合是将HDL代码转换为门级网表的过程。
电子电路eda自考试题及答案
电子电路eda自考试题及答案一、单项选择题（每题2分，共10分）1. 在数字电路中，以下哪个器件不是基本逻辑门？A. 与门B. 或门C. 非门D. 放大器答案：D2. 逻辑函数F=AB+CD的最小项表达式是什么？A. m0+m1+m3B. m0+m2+m3C. m0+m1+m2D. m0+m1+m3+m5答案：D3. 在电子电路中，二进制数1011转换为十进制数是多少？A. 10B. 11C. 12D. 13答案：B4. 以下哪个不是数字电路EDA设计中常用的软件？A. QuartusB. ProtelC. MATLABD. AutoCAD答案：D5. 在数字电路中，触发器的类型不包括以下哪个？A. RS触发器B. JK触发器C. D触发器D. 运算放大器答案：D二、填空题（每题2分，共10分）1. 在数字电路中，逻辑门的输出状态取决于其输入状态，这种关系可以用______来描述。
答案：逻辑表达式2. 一个完整的数字电路设计流程包括电路设计、电路仿真、______和电路测试。
答案：电路实现3. 在EDA设计中，使用______可以对电路进行时序分析。
答案：时序分析器4. 一个4位二进制计数器可以计数的最大值是______。
答案：155. 在数字电路中，一个D触发器的输出状态仅取决于其______的状态。
答案：输入端三、简答题（每题10分，共20分）1. 简述数字电路中编码器和解码器的功能及其区别。
答案：编码器的功能是将多个输入信号编码为较少的输出信号，而解码器的功能则是将较少的输入信号解码为多个输出信号。
编码器通常用于将多个输入信号转换为二进制代码，而解码器则用于将二进制代码转换回多个输出信号。
编码器和解码器的主要区别在于它们的输入输出关系，编码器是多对少，解码器是少对多。
2. 描述在EDA设计中，如何进行电路的逻辑仿真。
答案：在EDA设计中，进行电路的逻辑仿真通常包括以下步骤：首先，使用EDA软件绘制电路原理图或编写电路的硬件描述语言（HDL）代码；然后，使用软件内置的仿真工具对电路进行编译和仿真设置；接着，根据需要设置仿真的输入信号和测试序列；最后，运行仿真并观察输出结果，以验证电路设计的正确性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
EDA考试题题库及答案一、选择题1.一个项目的输入输出端口是定义在(A)A、实体中；B、结构体中；C、任何位置；D、进程中。
2.QuartusII中编译VHDL源程序时要求(C)A、文件名和实体可以不同名；B、文件名和实体名无关；C、文件名和实体名要相同；D、不确定。
3.VHDL语言中变量定义的位置是(D)A、实体中中任何位置；B、实体中特定位置；C、结构体中任何位置；D、结构体中特定位置。
4.可以不必声明而直接引用的数据类型是(C)A、STD_LOGIC；B、STD_LOGIC_VECTOR；C、BIT；D、ARRAY。
5.大规模可编程器件主要有FPGA、CPLD两类，下列对FPGA结构与工作原理的描述中，正确的是(C)A、FPGA全称为复杂可编程逻辑器件；B、FPGA是基于乘积项结构的可编程逻辑器件；C、基于SRAM的FPGA器件，在每次上电后必须进行一次配置；D、在Altera公司生产的器件中，MAX7000系列属FPGA结构。
6.下面不属于顺序语句的是(C)A、IF语句；B、LOOP语句；C、PROCESS语句；D、CASE语句。
7.VHDL语言是一种结构化设计语言；一个设计实体（电路模块）包括实体与结构体两部分，实体体描述的是(A)A、器件外部特性；B、器件的内部功能；C、器件的综合约束；D、器件外部特性与内部功能。
8.进程中的信号赋值语句，其信号更新是(C)A、按顺序完成；B、比变量更快完成；C、在进程的最后完成；D、都不对。
9.在EDA工具中，能完成在目标系统器件上布局布线软件称为(C)A、仿真器B、综合器C、适配器D、下载器10.VHDL常用的库是(A)A、IEEE；B、STD；C、WORK；D、PACKAGE。
11.在VHDL中，用语句(D)表示clock的下降沿。
A、clock'EVENT；B、clock'EVENT AND clock='1'；C、clock='0'；D、clock'EVENT AND clock='0'。
12.请指出Altera Cyclone系列中的EP1C6Q240C8这个器件是属于(C)A、ROM；B、CPLD；C、FPGA；D、GAL。
13.综合是EDA设计流程的关键步骤，综合就是把抽象设计层次中的一种表示转化成另一种表示的过程；在下面对综合的描述中(D)是错误的。
A、综合就是将电路的高级语言转化成低级的，可与FPGA/CPLD 的基本结构相映射的网表文件；B、为实现系统的速度、面积、性能的要求，需要对综合加以约束，称为综合约束；C、综合可理解为，将软件描述与给定的硬件结构用电路网表文件表示的映射过程，并且这种映射关系不是唯一的；D、综合是纯软件的转换过程，与器件硬件结构无关。
14.描述项目具有逻辑功能的是(B)A、实体；B、结构体；C、配置；D、进程。
15.关键字ARCHITECTURE定义的是(A)A、结构体；B、进程；C、实体；D、配置。
16.1987标准的VHDL语言对大小写是(D)A、敏感的；B、只能用小写；C、只能用大写；D、不敏感。
17.关于1987标准的VHDL语言中，标识符描述正确的是(A)A、必须以英文字母开头；B、可以使用汉字开头；C、可以使用数字开头；D、任何字符都可以。
18.关于1987标准的VHDL语言中，标识符描述正确的是(B)A、下划线可以连用；B、下划线不能连用；C、不能使用下划线；D、可以使用任何字符。
19.符合1987VHDL标准的标识符是(A)A、A_2；B、A+2；C、2A；D、22。
20.VHDL语言中信号定义的位置是(D)A、实体中任何位置；B、实体中特定位置；C、结构体中任何位置；D、结构体中特定位置。
21.变量是局部量可以写在(B)A、实体中；B、进程中；C、线粒体；D、种子体中。
22.变量和信号的描述正确的是(A)A、变量赋值号是:=B、信号赋值号是:=C、变量赋值号是<=D、二者没有区别。
23.变量和信号的描述正确的是(B)A、变量可以带出进程；B、信号可以带出进程；C、信号不能带出进程；D、二者没有区别。
24.关于VHDL数据类型，正确的是(D)A、数据类型不同不能进行运算；B、数据类型相同才能进行运算；C、数据类型相同或相符就可以运算；D、运算与数据类型无关。
25.下面数据中属于实数的是(A)A、4.2；B、3；C、1；D、11011。
26.下面数据中属于位矢量的是(D)A、4.2；B、3；C、1；D、11011。
27.STD_LOGIG_1164中字符H定义的是(A)A、弱信号1；B、弱信号0；C、没有这个定义；D、初始值。
28.使用STD_LOGIG_1164使用的数据类型时(B)A、可以直接调用；B、必须在库和包集合中声明；C、.必须在实体中声明；D、必须在结构体中声明。
29.VHDL运算符优先级的说法正确的是(A)A、NOT的优先级最高；B、AND和NOT属于同一个优先级；C、NOT的优先级最低；D、前面的说法都是错误的。
30.VHDL运算符优先级的说法正确的是(D)A、括号不能改变优先级；B、不能使用括号；C、括号的优先级最低；D、括号可以改变优先级。
31.如果a=1,b=0，则逻辑表达式（a AND b）OR（NOT b AND a）的值是(B)A、0；B、1；C、2；D、不确定。
32.正确给变量X赋值的语句是(B)A、X<=A+B；B、X:=A+b；C、X=A+B；D、前面的都不正确。
33.EDA的中文含义是(A)A、电子设计自动化；B、计算机辅助计算；C、计算机辅助教学；D、计算机辅助制造。
34.可编程逻辑器件的英文简称是(D)A、FPGA；B、PLA；C、PAL；D、PLD。
35.现场可编程门阵列的英文简称是(A)A、FPGA；B、PLA；C、PAL；D、PLD。
36.在EDA中，ISP的中文含义是(B)A、网络供应商；B、在系统编程；C、没有特定意义；D、使用编程器烧写PLD芯片。
37.在EDA中，IP的中文含义是(D)A、网络供应商；B、在系统编程；C、没有特定意义；D、知识产权核。
38.EP1C3T144C8具有(A)个管脚A、114个；B、72个；C、8个；D、不确定。
39.VHDL文本编辑中编译时出现如下的报错信息Error:VHDL syntax error:signal declaration must have'；'，but found begin instead.其错误原因是(A)A、信号声明缺少分号；B、错将设计文件存入了根目录，并将其设定成工程；C、设计文件的文件名与实体名不一致；D、程序中缺少关键词。
40.VHDL文本编辑中编译时出现如下的报错信息Error:VHDL syntax error:choice value length must match selector expression value length其错误原因是(A)A、表达式宽度不匹配；B、错将设计文件存入了根目录，并将其设定成工程；C、设计文件的文件名与实体名不一致；D、程序中缺少关键词。
41.在VHDL语言中，下列对时钟边沿检测描述中，错误的是(D)A、if clk'event and clk='1'then；B、if falling_edge(clk)then；C、if clk'event and clk='0'then；D、if clk'stable and not clk='1'then。
42.下列那个流程是正确的基于EDA软件的FPGA/CPLD设计流程：(A)A、原理图/HDL文本输入→功能仿真→综合→适配→编程下载→硬件测试；B、原理图/HDL文本输入→适配→综合→功能仿真→编程下载→硬件测试；C、原理图/HDL文本输入→功能仿真→综合→编程下载→→适配硬件测试；D、原理图/HDL文本输入→功能仿真→适配→编程下载→综合→硬件测试。
43.对于信号和变量的说法，哪一个是不正确的:(A)A、信号用于作为进程中局部数据存储单元；B、变量的赋值是立即完成的；C、信号在整个结构体内的任何地方都能适用；D、变量和信号的赋值符号不一样。
44.下列语句中，不属于并行语句的是：(B)A、进程语句；B、CASE语句；C、元件例化语句；D、WHEN…ELSE…语句。
45.VHDL文本编辑中编译时出现如下的报错信息Error:Can't open VHDL"WORK"其错误原因是(B)A、错将设计文件的后缀写成.tdf，而非.vhd；B、错将设计文件存入了根目录，并将其设定成工程；C、设计文件的文件名与实体名不一致；D、程序中缺少关键词。
46.在VHDL的CASE语句中，条件句中的"=>"不是操作符号，它只相当与(B)作用。
A、IF；B、THEN；C、AND；D、OR。
47.下列关于信号的说法不正确的是(C)A、信号相当于器件内部的一个数据暂存节点；B、信号的端口模式不必定义，它的数据既可以流进，也可以流出；C、在同一进程中，对一个信号多次赋值，其结果只有第一次赋值起作用；D、信号在整个结构体内的任何地方都能适用。
48.下面哪一个可以用作VHDL中的合法的实体名(D)A、OR；B、VARIABLE；C、SIGNAL；D、OUT1。
49.VHDL文本编辑中编译时出现如下的报错信息Error:Line1,Filee:\muxfile\mux21.tdf:TDF syntax error…其错误原因是(A)A、错将设计文件的后缀写成.tdf而非.vhd；B、错将设计文件存入了根目录，并将其设定成工程；C、设计文件的文件名与实体名不一致；D、程序中缺少关键词。
50.下列关于变量的说法正确的是(A)A、变量是一个局部量，它只能在进程和子程序中使用；B、变量的赋值不是立即发生的，它需要有一个δ延时；C、在进程的敏感信号表中，既可以使用信号，也可以使用变量；D、变量赋值的一般表达式为：目标变量名<=表达式。
51.在VHDL中，语句"FOR I IN0TO7LOOP"定义循环次数为(A)次。
A、8；B、7；D、1。
52.在VHDL中，PROCESS结构内部是由(B)语句组成的。
A、顺序；B、顺序和并行；C、并行；D、任何。
53.在VHDL中，PROCESS本身是(C)语句A、顺序；B、顺序和并行；C、并行；D、任何。
54.下面哪一个是VHDL中的波形编辑文件的后缀名(B)A、gdf；B、scf；C、sys；D、tdf。
