铁路桥涵、隧道、路基工程施工作业要点示范卡片汇总铁路路基工程施工作业要点示范卡片粉体喷射搅拌桩施工工序作业要点卡片卡片编码路101 上道工序原地面处理序号工序作业控制要点 1 放样测设粉体喷射搅拌桩桩位，桩位误差≤3cm，经复核确认后，用白灰（或插明显标签）准确放出桩位点2 就位桩机就位，钻头对位后调平桩机机台，精确对位，桩位偏差≤5 cm，垂直度偏差≤1.5℅ 3 选料原材料必须有质量合格证，并经工地取样复检合格，不得使用受潮、结块、变质的水泥 4 拌料采用强制式搅拌设备进行拌制，搅拌时间符合规定要求 5 钻进检查钻头，如发现其直径磨耗超过1 cm时，应及时修补或更换。

启动电机下钻，钻头接近地面时，启动自动记录仪，空压机送气，并钻进。

6 喷浆提钻钻到设计深度时，停止钻进，打开送料阀门，关闭送气阀门，喷送加固料，再边送料边搅拌边提升钻头，在喷灰搅拌过程中，送灰要连续足量，不得中断。

喷粉作业人员应戴口罩或防护镜。

喷嘴接近地面时，防止喷粉伤人。

喷灰必须均匀、搅拌充分，喷灰量不小于设计值。

施工记录签认齐全7 复搅喷浆再次将搅拌机边搅拌边沉入土中，桩端原位搅拌时间约２min，至设计加固深度后再将搅拌机提升出地面8 成桩桩长≥设计值，成桩直径≥设计值下道工序CFG桩振动沉管法施工CFG桩振动沉管法施工工序作业要点卡片卡片编码路102 上道工序搅拌桩施工序号工序作业控制要点 1 放样测设CFG桩桩位，桩位误差≤3cm，经复核确认后，用白灰（插明显标签）准确放出桩位点2 就位桩机就位后调平桩机机台，桩位偏差≤5 cm 3 选料原材料必须有质量合格证，并经工地取样复检合格后方能使用 4 拌料采用强制式搅拌设备进行拌制，搅拌时间符合规定要求，拌和后坍落度应为35cm 5 沉桩启动电机下沉，每沉1m记录一次，对土层变化处应特别说明，直到沉管至设计标高6 投料沉管至设计标高后须尽快投料，直到管内混凝土料面与进料口齐平，如上料量不多，须在拔管过程上进行孔中投料，以保证成桩桩顶标高满足要求7 拔管开动电动机，原地留振10s左右，然后边振动边拔管，拔管速度控制在1.２1.5 m/ min左右，如遇淤泥或淤泥质土，拔管速率放慢8 成桩桩径≥设计值,垂直度偏差≤1.5℅ 下道工序CFG桩长螺旋法施工CFG桩长螺旋法施工工序作业要点卡片卡片编码路103 上道工序CFG振动桩施工序号工序作业控制要点 1 测量放样测设CFG桩桩位，桩位误差≤3cm，经复核确认后，用白灰（插明显标签）准确放出桩位点2 桩机就位CFG桩桩机就位，对位后调平桩机机台，精确对位，偏差≤5 cm 3 原材料选料原材料必须有质量合格证，并经工地取样复检合格后方能使用 4 混合料拌制采用强制式搅拌设备进行拌制，搅拌时间符合规定要求，拌和后坍落度应为35cm 5 钻进关闭钻头阀门，向下与东钻头至地面，启动电动机开始钻进，先慢后快，钻至设计深度并停钻，桩径≥设计值，垂直度偏差≤1.5 6 送料向管内泵送混合料，混合料的泵送量按试桩确定的数量进行，泵送时不得停泵待料。

路基工程施工作业要点卡片

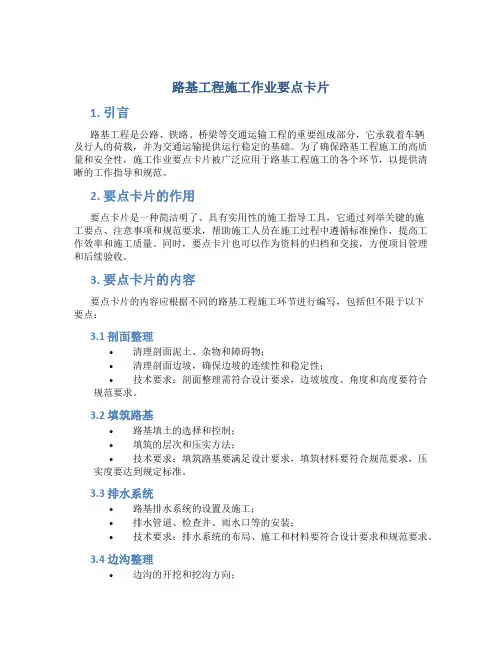

路基工程施工作业要点卡片1. 引言路基工程是公路、铁路、桥梁等交通运输工程的重要组成部分，它承载着车辆及行人的荷载，并为交通运输提供运行稳定的基础。
