槽型光电开关的应用和检测与LM393运用电路

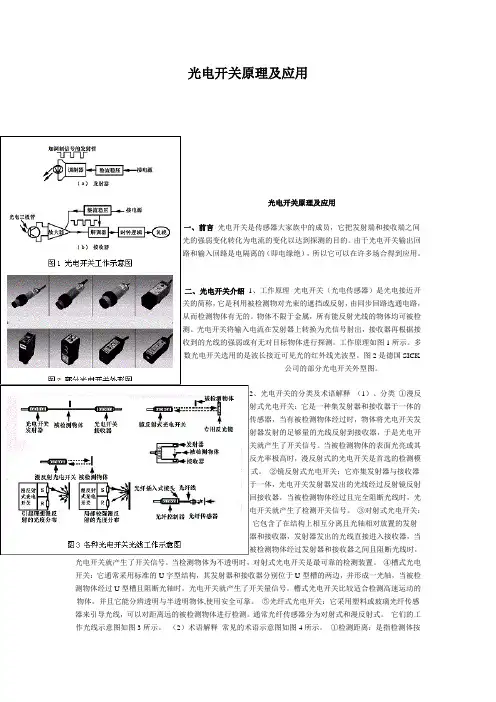

光电开关的原理及应用
光电开关原理及应用光电开关原理及应用一、前言光电开关是传感器大家族中的成员，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。
由于光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得到应用。
二、光电开关介绍1、工作原理光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。
物体不限于金属，所有能反射光线的物体均可被检测。
光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。
工作原理如图1所示。
多数光电开关选用的是波长接近可见光的红外线光波型。
图2是德国SICK公司的部分光电开关外型图。
2、光电开关的分类及术语解释（1）、分类①漫反射式光电开关：它是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，物体将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。
当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。
②镜反射式光电开关：它亦集发射器与接收器于一体，光电开关发射器发出的光线经过反射镜反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。
③对射式光电开关：它包含了在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器，当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就产生了开关信号。
当检测物体为不透明时，对射式光电开关是最可靠的检测装置。
④槽式光电开关：它通常采用标准的U字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了开关量信号。
槽式光电开关比较适合检测高速运动的物体，并且它能分辨透明与半透明物体,使用安全可靠。
⑤光纤式光电开关：它采用塑料或玻璃光纤传感器来引导光线，可以对距离远的被检测物体进行检测。
测速传感器模块使用说明书(窄槽版)
产品使用说明书
产品名称：测速传感器模块 版本：槽宽5mm
用途：
广泛用于电机转速检测，脉冲计数,位置限位等。
模块特色：
1、使用进口槽型光耦传感器，槽宽度5mm。
2、有输出状态指示灯，输出高电平灯灭，输出低电平灯亮。
3、有遮挡，输出高电平；无遮挡，输出低电平。
4、比较器输出，信号干净，波形好，驱动能力强，超过15mA。
5、工作电压3.3V-5V
6、输出形式 ：数字开关量输出（0和1）
7、设有固定螺栓孔，方便安装
8、小板PCB尺寸：3.2cm x 1.4cm
9、使用宽电压LM393比较器
模块使用说明：
1.模块槽中无遮挡时，接收管导通，模块DO输出低电平，遮挡时，DO输出高电平；
2、DO输出接口可以与单片机IO口直接相连，检测传感器是否有遮档，如用电机码盘则可检测电机的转速。
2.模块DO可与继电器相连，组成限位开关等功能，也可以与有源蜂鸣器模块相连，组成报警器。
产品接线说明：
1、VCC 接电源正极3.3-5V
2、GND 接电源负极
3、DO TTL开关信号输出
4、AO 此模块不起作用。
光电开关原理及应用
光电开关原理及应用一、前言光电开关是传感器大家族中的成员，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。
由于光电开关输岀回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得 到应用。
、光电开关介绍1、工作原理 光电开关（光电传感器）是光电接近开 关的简称，它是利用被检测物对光束的遮挡或 反射，由同步回路选通电路， 从而检测物体有 无的。
物体不限于金属，所有能反射光线的物 体均可被检测。
光电开关将输入电流在发射器 上转换为光信号射岀，接收器再根据接收到的 光线的强弱或有无对目标物体进行探测。
工作原理如图1所示。
多数光电开关选用的是波长 接近可见光的红外线光波型。
图2是德国SICK 公司的部分光电开关外型图。
2、光电开关的分类及术语解释（1）、分类① 漫反射式光电开关：它是一种集发射 器和接收器于一体的传感器，当有被检测物体 经过时，物体将光电开关发射器发射的足够量 的光线反射到接收器， 于是光电开关就产生了 开关信号。
当被检测物体的表面光亮或其反光 率极高时，漫反射式的光电开关是首选的检测 模式。
②反射式光电开关：它亦集发射器与接收器于一体，光电开关发射器发岀的光线经过反射镜反射回接收器，当被检测物体经过且完全阻断光初说制口打韵坯财悴nrinr图1光电开关工作示意图线时，光电开关就产生了检测开关信号。
③对射式光电开关：它包含了在结构上相互分 离且光轴相对放置的发射器和接收器，发射器发岀 的光线直接进入接收器，当被检测物体经过发射器 和接收器之间且阻断光线时，光电开关就产生了开 关信号。
当检测物体为不透明时，对射式光电开关 是最可靠的检测装置。
④ 槽式光电开关：它通常采用标准的 U 字型结 构，其发射器和接收器分别位于 U 型槽的两边，并 形成一光轴，当被检测物体经过U 型槽且阻断光轴时，光电开关就产生了开关量信号。
槽式光电开关 比较适合检测高速运动的物体，并且它能分辨透明 与半透明物体，使用安全可靠。
最新电压比较器应用lM393剖析(共14张PPT)精品课件
情况。
第十页，共十四页。Fra bibliotek四、实验(shíyàn)设备与器件
1、 12V 直流电源
2、 函数信号发生器 3、 双踪示波器
4、 数字万用表
5、 交流(jiāoliú)毫伏表
6、 LM393双电压比较器集成电路 7、电位器 8、发光二极管
9、电阻器等
第十一页，共十四页。
(a) 过零比较器
(b) 电压(diànyā)传输特性
图10－2 过零比较器
第四页，共十四页。
2、迟滞比较器
图10－3为具有迟滞特性的过零比较器
如图10－3所示，从输出端引一个电阻分压正反馈支路到
同相输入端，若uo改变状态，∑点也随着改变电位，使过零 点离开原来位置。当uo为正（记作U+） ，则当ui＞U∑后 ，uo即由正变负
第五页，共十四页。
3、窗口（双限）比较器
简单的比较器仅能鉴别输入电压ui比参考电压UR高或低的
情况，窗口比较电路是由两个简单比较器组成，如图10－4
所示，它能指示出ui值是否处于和之间。如UR-＜Ui＜UR+ ，窗口比较器的输出电压Uo等于(děngyú)运放的正饱 和输出电压(+Uomax)，如果Ui＜ UR-或Ui ＞UR+ ，则 输出电压Uo等于运放的负饱和输出电压(－Uomax)。
第八页，共十四页。
3、窗口(chuāngkǒu)比较器应用
——三极管 值分选电路
参照下面参考电路，用双电压比较器LM393设计一个 值分选电路，要求(yāoqiú)当被 测三极管的 < 150 或 > 250， LED不亮，表示不合格；当150 250，LED 亮，表示
lm393原理范文
lm393原理范文LM393是一种广泛应用于电子领域的比较器集成电路，其原理是将两个输入信号进行比较，并输出一个高电平或低电平的数字信号。
LM393最常见的用途是将模拟信号转换为数字信号，从而实现电路的开关控制。
LM393内部主要由两个比较器组成，每个比较器包括一个差动放大器和一个输出级。
差动放大器主要用于比较两个输入信号的大小，输出级则根据比较结果产生相应的数字信号。
在LM393中，有两个输入引脚:正输入引脚(IN+)和负输入引脚(IN-)。
正输入引脚(IN+)通常被连接到固定电压源，负输入引脚(IN-)则与待测信号相连接。
当输入信号的电压高于正输入引脚的电压时，比较器输出为高电平(通常为VCC)；而当输入信号的电压低于正输入引脚的电压时，比较器输出为低电平(通常为GND)。
在比较器的工作过程中，差动放大器接受两个输入信号，并通过放大器内部的放大电路对信号进行放大。
放大电路通常由一个差动对和各种电阻、电容等元器件组成。
差动对是由一个NPN型和一个PNP型晶体管组成，它们共用一个集电极，而各自的发射极则与输入信号相连。
在差动对的作用下，两个输入信号的差异将产生一个微弱的电压差，这个差异信号将被差动放大器放大。
放大器的放大倍数通常由外部电阻来调整，通过增加或减少电阻值可以改变LM393的增益。
放大器放大后的信号将传输到输出级，输出级根据放大信号的大小来控制输出信号的电平。
输出级一般由一个开关管组成，当放大信号大于一些阈值时，开关管将导通，输出信号为高电平；当放大信号小于阈值时，开关管将断开，输出信号为低电平。
阈值通常由比较器内部的参考电压决定，可以在设计中通过电位器来调整。
LM393的输出电平可以通过若干外围元器件来进一步控制。
例如，可以通过连接一个电阻和一个二极管到输出端，以形成开关触发电路。
当输出信号产生较大的电平变化时，二极管将导通，通过电阻控制其他电路的启动或停止。
总的来说，LM393是一种基于差动放大器的比较器集成电路，可以将两个输入信号进行比较，并输出相应的数字信号。

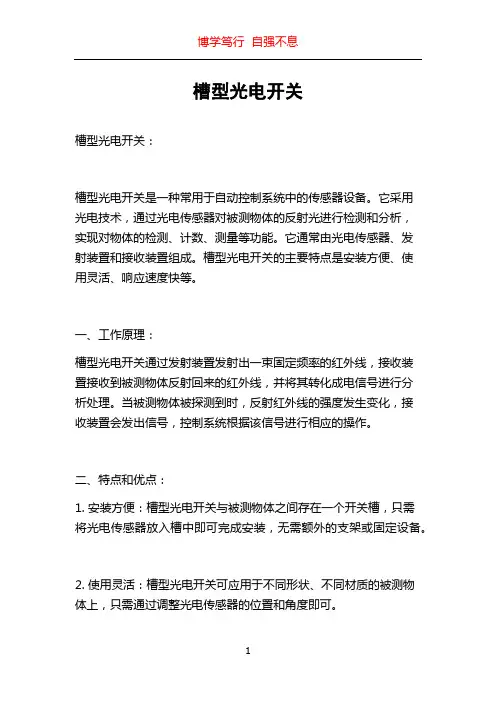

槽型光电开关
槽型光电开关槽型光电开关：槽型光电开关是一种常用于自动控制系统中的传感器设备。
它采用光电技术，通过光电传感器对被测物体的反射光进行检测和分析，实现对物体的检测、计数、测量等功能。
它通常由光电传感器、发射装置和接收装置组成。
槽型光电开关的主要特点是安装方便、使用灵活、响应速度快等。
一、工作原理：槽型光电开关通过发射装置发射出一束固定频率的红外线，接收装置接收到被测物体反射回来的红外线，并将其转化成电信号进行分析处理。
当被测物体被探测到时，反射红外线的强度发生变化，接收装置会发出信号，控制系统根据该信号进行相应的操作。
二、特点和优点：1. 安装方便：槽型光电开关与被测物体之间存在一个开关槽，只需将光电传感器放入槽中即可完成安装，无需额外的支架或固定设备。
2. 使用灵活：槽型光电开关可应用于不同形状、不同材质的被测物体上，只需通过调整光电传感器的位置和角度即可。
3. 响应速度快：槽型光电开关采用高灵敏度的光电传感器，能够在较短的时间内对被测物体进行检测，实现快速的反应和操作。
4. 可靠性高：槽型光电开关采用非接触式检测原理，光电传感器与被测物体之间无接触，不会造成机械磨损或损坏，从而提高了设备的可靠性和使用寿命。
5. 节能环保：槽型光电开关工作时仅使用极少量的电能，节省了能源，并且不产生任何有害物质，对环境没有污染。
三、应用领域：槽型光电开关广泛应用于工业自动化控制系统中，具有以下几个主要应用领域：1. 输送带控制：槽型光电开关可以用于对物料在输送带上的检测和控制，如物料的起止、停止等。
2. 自动计数：槽型光电开关可以用于对物体数量的计数，如工件的装配、包装等。
3. 机器人导航：槽型光电开关可以用于机器人的导航和定位，通过检测机器人前方的槽型光电开关，确定机器人的行进方向和位置。
4. 物体测量：槽型光电开关可以用于对物体的尺寸、长度等进行测量，如板材的厚度、纸张的宽度等。
5. 自动停车系统：槽型光电开关可以用于汽车停车场的自动停车系统，通过检测车辆进出槽型光电开关的情况，实现车辆的自动停放和出库。
槽型光电开关发展史
槽型光电开关发展史
槽型光电开关是一种基于光电效应原理工作的传感器。
它在工业自动化领域中得到广泛应用，用于检测、计数和定位等功能。
以下是槽型光电开关的发展史：
20世纪60年代初，槽型光电开关开始出现。
当时的槽型光电
开关主要采用的是光敏电阻作探测器件，利用光线照射在电阻上的照光效应来实现传感功能。
20世纪70年代，随着半导体技术的发展，槽型光电开关开始
采用光敏二极管作为探测器件。
这种探测器件对光的响应速度较快，输出信号的幅度也更大，使得槽型光电开关的性能得到了提升。
20世纪80年代末，光电二极管逐渐被光电三极管、光电晶体
管和光电效应开关等新型探测器件取代。
这些新型探测器件在光敏效果上更加敏感，对光线的响应速度更快，使得槽型光电开关的检测精度和可靠性进一步提高。
21世纪初，随着光纤通信技术的广泛应用，光纤传感器也被
应用于槽型光电开关中。
光纤传感器具有极高的灵敏度和抗干扰能力，能够实现远距离的检测和定位功能。
现如今，槽型光电开关已经成为工业自动化领域中不可或缺的传感器。
随着技术的不断创新和发展，槽型光电开关的性能将进一步提升，应用领域也将更加广泛。
【精选】槽型光电开关的应用和检测与LM393运用电路
【精选】槽型光电开关的应用和检测与LM393运用电路槽型光电开关的应用和检测现在，各种光电开关在自动监测、自动控制、自动计数等生产领域得到了广泛的应用。
在实际生产维修当中，笔者根据光电开关的工作原理，利用两只万用表，对槽型光电开关的好坏进行快速判别。
现以电动绕线机上计数用的槽型光电开关为例(也有称为"凹型光电开关的)，将测试方法介绍给大家。
槽型光电开关实物图见图1，内部原理图见图2。
先把万用表拨在R×100挡，两表笔分别测C、E的正、反向电阻应为无穷大，否则已损坏或性能变差。
再把黑表笔搭在C脚，红表笔搭在E脚，然后把另一只万用表拨在R×1挡，其黑表笔搭在A脚，红表笔搭在K脚，利用万用表内部电池电压使光电发射管工作，此时C、E脚的电阻值马上降为较小值。
拿掉A、K脚表笔，C、E脚电阻值马上恢复为无穷大。
如把黑表笔搭在K脚，红表笔搭在A脚，则C、E无穷大电阻值不变，即可判断光电开关基本正常。
把搭A、K脚的万用表拨到R×lO或R×100挡时，C、E脚的导通电阻值将逐步增大，这主要是随着万用表电阻挡位的增大，其电阻挡"输出"的工作电流也随着下降，使流过光电发射管的电流变小，发射红外线能力变弱，光电接收管的导通电阻也随着增大，可进一步证明光电开关正常。
需要说明：如一只采用指针式万用表，另一只采用数字式万用表，测试时应把数字式万用表接C、E脚，指针式万用表接A、K脚。
这是由于数字式万用表的二极管挡或电阻挡只能提供微小的电流，不足以使光电开关中的发射管正常工作。
在实际应用当中，光电开关的大小和形状因使用场合、用途的不同而干差万别。
槽式光电开关通常是标准的凹字形结构，其光电发射管和接收管分别位于凹形槽的两边，并形成一光轴。
当被检测物体经过凹形槽并阻断光轴时，光电开关就产生了检测到的开关信号。
槽式光电开关安全可靠，适合检测高速变化的生产监测场所。
光电开关原理及应用 三线光电开关工作原理
光电开关原理及应用三线光电开关工作原理光电开关原理及应用邓重一摘要：介绍了光电开关的原理、术语、种类和使用注意事项；并通过一些实例说明了光电开关的应用。
关键词：传感器；光电开关；原理；应用：TP212.14 ：A一、前言光电开关是传感器大家族中的成员，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。
由于光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得到应用。
二、光电开关介绍1、工作原理光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。
物体不限于金属，所有能反射光线的物体均可被检测。
光电开关将输入电流在发射器上转换为光信号射出， __再根据接收到的光线的强弱或有无对目标物体进行探测。
工作原理如图1所示。
多数光电开关选用的是波长接近可见光的红外线光波型。
图2是德国SICK公司的部分光电开关外型图。
2、光电开关的分类及术语解释（1）、分类①漫反射式光电开关：它是一种集发射器和 __于一体的传感器，当有被检测物体经过时，物体将光电开关发射器发射的足够量的光线反射到 __，于是光电开关就产生了开关信号。
当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。
②镜反射式光电开关：它亦集发射器与 __于一体，光电开关发射器发出的光线经过反射镜反射回 __，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。
③对射式光电开关：它包含了在结构上相互分离且光轴相对放置的发射器和 __，发射器发出的光线直接进入 __，当被检测物体经过发射器和 __之间且阻断光线时，光电开关就产生了开关信号。
当检测物体为不透明时，对射式光电开关是最可靠的检测装置。
④槽式光电开关：它通常采用标准的U字型结构，其发射器和 __分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了开关量信号。
LM393红外避障模块电原理图
LM393红外避障模块电原理图LM393红外避障模块电原理图模块电原理图模块描述该传感器模块对环境光线适应能力强，其具有一对红外线发射与接收管，发射管发射出频率的红外线，当检测方向遇到障碍物（反射面）时，红外线反射回来被接收管接收，经过比较器电路处理之后，绿色指示灯会亮起，同时信号输出接口输出数字信号（一个低电平信号），可通过电位器旋钮调节检测距离，有效距离范围2～30cm，工作电压为3.3V-5V。
该传感器的探测距离可以通过电位器调节、具有干扰小、便于装配、使用方便等特点，可以广泛应用于机器人避障、避障小车、流水线计数及黑白线循迹等众多场合。
模块参数说明1 当模块检测到前方障碍物信号时，电路板上绿色指示灯点亮电平，同时OUT端口持续输出低电平信号,该模块检测距离2～30cm，检测角度35°，检测距离可以通过电位器进行调节，顺时针调电位器，检测距离增加；逆时针调电位器，检测距离减少。
2、传感器主动红外线反射探测,因此目标的反射率和形状是探测距离的关键。
其中黑色探测距离小,白色大;小面积物体距离小,大面积距离大。
3、传感器模块输出端口OUT可直接与单片机IO口连接即可，也可以直接驱动一个5V继电器；连接方式：VCC-VCC;GND-GND;OUT-IO4、比较器采用LM393，工作稳定；5、可采用3-5V直流电源对模块进行供电。
当电源接通时，红色电源指示灯点亮；6、具有3mm的螺丝孔，便于固定、安装；7、电路板尺寸：3.2CM*1.4CM8、模块已经将阈值比较电压通过电位器调节好，非特殊情况，请勿随意调节电位器。

模块接口说明1 VCC 外接3.3V-5V电压（可以直接与5v单片机和3.3v单片机相连）2 GND 外接GND3 OUT 小板数字量输出接口（0和1）4.工作电流是10ma以内如图所示壁障传感器模块。
光电开关原理和应用
光电开关原理和应用光电开关是一种利用光电效应的器件，可以将光信号转化为电信号，从而实现对电路的控制。
光电开关主要由光源、光电传感器和电路控制组成。
当光源发出光线照射到光电传感器上时，光电传感器会产生电信号，电路控制根据接收到的电信号来控制开关的开闭状态。
光电开关的原理基于光电效应，在一定条件下，光线照射至物质表面时会产生电子的从而产生电流的现象。
光电开关中的光电传感器一般采用光敏电阻、光敏二极管或光敏三极管等器件。
当光线照射到光电传感器上时，光敏器件内部的导电材料会受到光照激发，电子从价带跃迁至导带，使得光敏器件的电阻发生变化。
根据变化后的电阻值，可以判断光电传感器是否被光线照射到，从而控制开关的状态。
光电开关的应用非常广泛。
以下是一些常见的应用场景：1.自动灯光控制：光电开关可以用来感应光线强度，实现灯光的自动开关。
当环境光线不足时，光电开关会感应到并自动开启灯光，充分利用光资源。
2.反光保护：在一些设备中，当光线强度超过一定阈值时会对设备产生干扰，光电开关可以用来检测光线强度，当超过设定阈值时自动关闭设备，保护设备的正常工作。
3.网络通信：光电开关也可以用来实现光信号的转换和传输。
光电开关可以将光信号转换为电信号，与网络通信设备相连，实现光纤传输。
4.人体感应开关：光电开关可以用来感知人体的靠近或离开，从而控制设备的开闭。
例如，当有人靠近时，光电开关感应到，设备自动开启；当人离开时，光电开关也会感应到并自动关闭设备。
5.自动化生产：在自动化生产中，光电开关可以用来检测物体的位置和距离。
例如，利用光电开关可以检测工件是否到位，从而控制机械臂的动作。
总之，光电开关是一种重要的光电器件，通过利用光电效应实现电路的控制。
光电开关具有灵敏度高、响应速度快、可靠性好的特点，在很多领域都有广泛的应用。
光电开关的应用可以极大地提高生产效率和自动化水平，提高工作的安全性和便利性。
随着科技的不断进步，光电开关的应用还将不断拓展和完善。
LM393中文资料工作原理
LM393中文资料工作原理一、LM393的工作原理1.差动放大器差动放大器是比较器的核心部件。
它由两个共射型晶体管组成，输入信号经过差分放大，然后通过输出驱动器将结果反馈给输出端口。
差动放大器的输出为差分信号，即输出电压的大小与输入电压的差值有关。
2.参考电压源参考电压源用于提供参考电压给差动放大器。
LM393采用内部参考电压源，用户可以通过引脚配置参考电压的大小。
3.输出驱动器输出驱动器负责将差动放大器的输出信号转换为稳定的电平信号。
LM393的输出引脚提供了一个开漏输出，可以通过外部电阻来将输出信号转换为电平信号。
输出可以连接到其他逻辑电路或者控制电路中，用于实现各种功能。
二、LM393的特点除了上述的工作原理之外，LM393还具有以下特点：1.低功耗：LM393的功耗非常低，可以在电池供电或者其他低功耗应用中使用。
2.宽电压供应范围：LM393可以工作在较宽的电压范围内，通常为2V 至36V。
3.高输入阻抗：LM393的差动输入具有很高的输入阻抗，可以减少对外部电路的干扰。
4.开漏输出：LM393的输出引脚为开漏输出，可以方便地与其他逻辑电路进行连接。
5.工作温度范围广：LM393可以在较广的温度范围内工作，通常为-40℃至85℃。
三、LM393中文资料对于LM393的中文资料，可以从以下几个方面进行了解：2.应用笔记：芯片厂商通常会提供一些应用笔记，介绍如何在特定应用中使用LM393、应用笔记通常包含电路示意图、详细的电路分析和实验结果等内容，可以帮助读者更好地理解和应用LM3933.教学视频：在一些电子教学平台、视频网站上，可以找到关于LM393的教学视频。
视频通常会通过实际演示和讲解，将LM393的工作原理和应用进行详细讲解，可以帮助读者更形象地理解LM3934.技术文章：一些电子技术社区、论坛或者博客上，可能会有一些关于LM393的技术文章。
这些文章通常由电子工程师或爱好者分享自己的经验和理解，可以从不同的角度了解LM393综上所述，LM393是一款常见的双路差分比较器芯片，具有低功耗、宽电压供应范围和高输入阻抗等特点。
槽型光电开关工作原理
槽型光电开关工作原理
槽型光电开关是一种常见的传感器，它通过光电效应来检测物体的存在与否。
其工作原理如下：
1. 发光器部分：
槽型光电开关的发光器部分通常由一个发光二极管（LED）组成。
当LED接通后，电流通过LED引发光电效应，使其发出
光线。
2. 接收器部分：
槽型光电开关的接收器部分通常由一个光敏电阻或光敏二极管组成。
当光线照射到接收器上时，光敏电阻或光敏二极管的电阻值会发生变化。
这种变化会被转化为电信号，用于判断物体的存在与否。
3. 槽型结构：
槽型光电开关通常采用U型槽或V型槽的结构。
物体在槽中
通过时，会遮挡住发光器发出的光线，从而导致接收器上的光敏电阻或光敏二极管的电阻值发生变化。
根据接收器输出的电信号的变化，可判断物体是否存在于槽中。
4. 输出信号：
槽型光电开关的输出信号通常是一个开关信号，通过判断接收器电阻值的变化来确定物体的存在与否。
当物体存在于槽中时，输出信号为“开”状态；当物体不在槽中时，输出信号为“关”状态。
总结：
槽型光电开关通过发光器将光线照射到接收器上，根据物体是否遮挡光线来判断物体的存在与否。
输出信号则通过检测接收器上的光敏电阻或光敏二极管电阻值的变化来实现。
这种工作原理使得槽型光电开关在自动化控制系统中得到广泛应用。
U型光电开关、槽型光电开关的介绍
标题：U型光电开关，槽型光电开关的介绍
关键词：U型光电开关、槽型光电开关
U型光电开关，槽型对射式光电开关，是一款红外线感应光电产品，由红外线发射管和红外线接收管组合而成。
发射器和接收器于一体的光电传感器，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了检测到的开关信号。
槽式光电开关比较安全可靠，适合检测高速变化，分辨透明与半透明物体，并且可以调节灵敏度。
当有被检测物体经过时，将光U 型电开关红外线发射器发射的足够量的光线反射到红外线接收器接收器，于是光电开关就产生了开关信号。
而槽宽则就决定了感应接收型号的强弱与接收信号的距离，以光为媒体，由发光体与受光体间的红外光进行接收与转换。
U型光电开关与其他接近开关一样，都是由于没有机械运动，所以能对高速运动的物体进行检测。
镜头容易受有机尘土等的影响镜头免受污染后，光会散射或被遮光，所以在有活水蒸汽、尘土等较多的环境下使用的场合，需施加适当的保护装置。
受环境强光的影响几乎不受一般照明光的影响，但像太阳光那样的强光直接照射受光体时，会造成误动作或损坏。
U 型光电开关的特点反应时间快，抗干扰能力强，可直接与逻辑电路和光电耦器连接。
高分辨率，灵敏度高，无铅，产品符合RoHS标准U型光电开关在电子设备上也应用的非常广泛。
主要应用于烟雾报警器、传真机、小家电、照相机、投币机、扫描仪、光碟机、DSC（数位相机）等产品。
U型光电开关的正向电压：1.2-1.5V反向电流：
10μA峰值波长：940nm可视角度：℃集电极暗电流：100μA存储的最高温度:100℃存储的最低温度：-40℃。
LM393应用电路及LM393相关的应用资料
LM393应用电路及LM393相关的应用资料2009-04-22 18:27LM393应用电路有以下几种：1、基本比较器电路2、LM393驱动CMOS的电路3、LM393驱动TTL的电路4、低频运算放大器5、换能放大器电路6、带失调调整的低频运算放大器7、过零检波器8、两阶高频压控振荡器9、极限比较器电路10、晶振控制振荡器11、双电源过零检测电路12、带负参考电压的比较器四电压比较器集成电路LM339资料-LM339/LM393应用电路lm339中文资料什么是lm339?LM339/LM393是四电压比较器集成电路。
该电路的特点如下：工作电源电压范围宽，单电源、双电源均可工作，单电源：2～36V，双电源：±1～±18V；消耗电流小，Icc=1.3mA；输入失调电压小，V IO=±2mV；共模输入电压范围宽，Vic=0～Vcc-1.5V；输出与TTL，DTL，MOS，CMOS 等兼容；输出可以用开路集电极连接“或”门；采用双列直插14 脚塑料封装（DIP14）和微形的双列14 脚塑料封装（SOP14）内部结构图1/4 的内部电路图LM339引脚功能排列表：引脚功能符号引引脚功能符号1 输出端2 OUT2 8 反向输入端31N-(32 输出端1OUT1 9正向输入端31N+(33 电源VCC + 10反向输入端41N-(44 反向输入端11N-(1) 11正向输入端41N+(45 正向输入端1 1N+(1) 12电源Vcc-6 反向输入端2 1N-(2) 13输出端4 OUT47 正向输入端2OUT2(2) 14输出端3 OUT3 LM339主要参数表：使用说明:LM393/339是高增益,宽频带器件,象大多数比较器一样,如果输出端到输入端有寄生电容而产生耦合,则很容易产生振荡.这种现象仅仅出现在当比较器改变状态时,输出电压过渡的间隙.电源加旁路滤波并不能解决这个问题,标准PC板的设计对减小输入—输出寄生电容耦合是有助的.减小输入电阻至小于10K将减小反馈信号,而且增加甚至很小的正反馈量(滞回1.0~10mV)能导致快速转换,使得不可能产生由于寄生电容引起的振荡.除非利用滞后,否则直接插入IC并在引脚上加上电阻将引起输入—输出在很短的转换周期内振荡,如果输入信号是脉冲波形,并且上升和下降时间相当快,则滞回将不需要.比较器的所有没有用的引脚必须接地.LM393/339偏置网络确立了其静态电流与电源电压范围2.0~30V无关. 通常电源不需要加旁路电容。
光电开关的工作原理及应用
光电开关的工作原理及应用1. 工作原理光电开关是一种通过光电效应来实现开关控制功能的装置。
其原理是利用光电传感器感受光的变化，并将光信号转化成电信号，从而实现开关的动作。
1.1 光电传感器光电传感器是光电开关的核心部件，它能够对光的强度进行检测和测量，进而将光信号转化为电信号。
常见的光电传感器主要有以下几种类型：•光敏电阻（LDR）：根据光线强度的变化改变电阻值。
•光电二极管（Photodiode）：根据光线的照射产生电流。
•光电三极管（Phototransistor）：根据光线的照射产生电流放大效应。
1.2 工作原理光电开关的工作原理基于光电传感器的光电效应。
当光线照射到光电传感器上时，光电传感器将光信号转化为电信号。
通过调整光电传感器的工作电压、增益等参数，可以实现对光线的敏感度调节。
光电开关通常包含一个发射器和一个接收器。
发射器会发出一束光线，而接收器会接收从发射器发出的光线。
当有物体阻挡光线时，接收器将接收到的光信号减弱或消失，从而触发开关的动作。
2. 应用场景光电开关由于其非接触式的测量特性，在许多领域有着广泛的应用。
以下是几个常见的应用场景：2.1 自动感应控制光电开关可以实现对物体的自动感应控制。
例如，当有物体靠近光电开关时，光线会被阻挡，光电开关会通过控制装置触发相应的动作，如自动开关灯光、自动打开门窗等。
2.2 传感器控制光电开关可以用作传感器来检测目标物体的位置和运动。
通过安装多个光电开关在不同位置，可以实现对物体的精确控制和定位。
这在一些机械装配、物料搬运等自动化生产流程中有重要应用。
2.3 安防监测光电开关可以用于安防监测系统中，实现对区域的入侵检测。
当有人或物体进入被控制的区域时，光电开关将会发出警报信号，提供有效的安全保护。
2.4 自动化生产在自动化生产线上，光电开关可以用于检测产品的存在、定位和质量等参数。
它可以帮助提高生产效率和产品质量，减少人工操作的繁琐性和误差。
槽式光电开关应用场景
槽式光电开关应用场景1.引言1.1 概述槽式光电开关是一种常用的工业自动化设备，通过使用光电原理来检测物体的存在或位置。
它由一个发光器和一个接收器组成，发光器产生一束光线，当有物体进入或离开光线束时，接收器就能够感应到并发出信号。
槽式光电开关在工业自动化中具有广泛的应用场景。
它可以被广泛应用于流水线布置、物料检测和测量、物体定位等领域。
通过使用槽式光电开关，可以实现对物体进行高效准确的检测和定位，提高生产效率和质量。
本文将重点介绍槽式光电开关的原理和工作方式，以及它在工业自动化中的应用。
通过对槽式光电开关的深入了解，我们可以更好地发挥其优势，并为未来的发展提供思路和展望。
希望通过阅读本文，读者能够对槽式光电开关有更全面的了解，并在实际应用中能够发挥其巨大的潜力。
1.2文章结构1.2 文章结构本文将按照以下结构来进行介绍槽式光电开关的应用场景：第2章：正文在这一章中，将详细介绍槽式光电开关的原理和工作方式。
首先，将解释槽式光电开关的基本原理，包括其构成和工作原理。
然后，将深入探讨槽式光电开关在工业自动化中的应用。
将重点介绍槽式光电开关在自动生产线中的作用，以及优势和局限性。
此外，还会探讨一些槽式光电开关在其他领域的应用案例，以展示其多样化的应用场景。
第3章：结论在这一章中，将对槽式光电开关的优势和应用场景进行总结。
将从可靠性、精确性、灵活性等方面阐述槽式光电开关的优势，并列举一些典型的应用场景。
同时，还将展望槽式光电开关的未来发展，包括可能的技术改进和应用扩展。
最后，提出对槽式光电开关相关研究的建议，以促进其进一步的应用和发展。
通过以上结构的设置，本文旨在全面介绍槽式光电开关的应用场景，使读者对其原理、工作方式以及在工业自动化中的应用有更深入的了解。
希望本文能够对读者有所启发，并对相关领域的从业人员在实际应用中提供一定的参考和指导。
1.3 目的在本文中，我们的目的是探讨槽式光电开关在各种应用场景中的作用和优势。
光电开关的原理及应用论文
光电开关的原理及应用论文1. 引言光电开关是一种能够通过光信号来控制电信号的装置，它的原理是利用光电传感器将光信号转化为电信号，从而实现开关的自动控制。
光电开关在工业自动化领域有着广泛的应用，本文将介绍光电开关的原理及其在工业应用中的具体案例。
2. 光电开关的原理光电开关的原理基于光电效应，即当光照射到特定材料表面时，会引起电子的发射和产生电流。
光电传感器通常由光源、光敏元件和信号处理电路组成。
2.1 光源光源是光电开关中产生光信号的组件，通常采用发光二极管或激光二极管。
发光二极管具有低功耗、寿命长的特点，而激光二极管则具有高聚焦性能和远距离传输能力。
2.2 光敏元件光敏元件是光电开关中的核心组件，它能够将光信号转化为电信号。
常见的光敏元件有光电二极管和光电三极管。
光电二极管具有高响应速度和较高转换效率，而光电三极管则具有更高的灵敏度和更低的噪声。
2.3 信号处理电路信号处理电路对光敏元件获取的电信号进行放大、滤波、数字转换等处理，从而使光电开关的输出信号能够适应不同的控制系统。
常见的信号处理电路有放大器、滤波器和模数转换器等。
3. 光电开关的应用案例光电开关在工业自动化中有着广泛的应用，下面将介绍光电开关在三个具体应用案例中的应用。
3.1 自动门控制光电开关可以用于自动门的控制，当人员经过门口时，光电开关会感应到人体的存在，从而触发自动门的开启动作。
光电开关在这个应用中能够实现高精度的人体检测，避免了传统机械开关的不便。
3.2 测距仪器光电开关的一种应用是测距仪器，通过测量光信号的往返时间来计算被测物体到光电开关的距离。
这种测距方式具有高精度、高速度的特点，被广泛应用于工业自动化领域。
3.3 物体计数系统光电开关还可以用于物体计数系统，通过检测物体通过光电开关的次数来计数。
这种计数方式广泛应用于工厂产线上的物体检测和计数场景，有效提高了生产效率和质量管理。
4. 结论光电开关是一种通过光信号实现电信号自动控制的装置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
槽型光电开关的应用和检测
现在，各种光电开关在自动监测、自动控制、自动计数等生产领域得到了广泛的应用。
在实际生产维修当中，笔者根据光电开关的工作原理，利用两只万用表，对槽型光电开关的好坏进行快速判别。
现以电动绕线机上计数用的槽型光电开关为例(也有称为"凹型光电开关的)，将测试方法介绍给大家。
槽型光电开关实物图见图1，内部原理图见图2。
先把万用表拨在R×100挡，两表笔分别测C、E的正、反向电阻应为无穷大，否则已损坏或性能变差。
再把黑表笔搭在C脚，红表笔搭在E脚，然后把另一只万用表拨在R×1挡，其黑表笔搭在A脚，红表笔搭在K脚，利用万用表内部电池电压使光电发射管工作，此时C、E脚的电阻值马上降为较小值。
拿掉A、K脚表笔，C、E脚电阻值马上恢复为无穷大。
如把黑表笔搭在K脚，红表笔搭在A脚，则C、E无穷大电阻值不变，即可判断光电开关基本正常。
把搭A、K脚的万用表拨到R×lO或R×100挡时，C、E脚的导通电阻值将逐步增大，这主要是随着万用表电阻挡位的增大，其电阻挡"输出"的工作电流也随着下降，使流过光电发射管的电流变小，发射红外线能力变弱，光电接收管的导通电阻也随着增大，可进一步证明光电开关正常。
需要说明：如一只采用指针式万用表，另一只采用数字式万用表，测试时应把数字式万用表接C、E脚，指针式万用表接A、K脚。
这是由于数字式万用表的二极管挡或电阻挡只能提供微小的电流，不足以使光电开关中的发射管正常工作。
在实际应用当中，光电开关的大小和形状因使用场合、用途的不同而干差万别。
槽式光电开关通常是标准的凹字形结构，其光电发射管和接收管分别位于凹形槽的两边，并形成一光轴。
当被检测物体经过凹形槽并阻断光轴时，光电开关就产生了检测到的开关信号。
槽式光电开关安全可靠，适合检测高速变化的生产监测场所。
光电开关内部结构主要有NPN型和PNP型两种。
一般光电开关的工作电流约5～20n1A，工作电压应低于30V，输出驱动电流则根据型号的不同而有很大的差别，大的几百毫安，小的只有几毫安。
下面以NPN槽型光电开关为例，对其工作原理作一简单的描述：当光电开关通上工作电源，光电发射管发出红外线，接收管处于导通状态。
使5点电压小于2.5V以下,并此时6点状态电压为2.5V左右,5
点电压比6点电压低.并送进LM393进行比较大小,输出一个电平.当遮挡片或物体经过"凹槽"时，接收管的红外线信号被中断，其C、E极恢复阻断状态。
此是5点状态为5V ,而6点状态电压仍为2.5V左右.低是5点,LM393比较后输出一个反向电平.当遮挡片或物体过去后，接收管重新接收到红外线信号，其C、E极重新处于导通状态。
在不同的应用电路中，可根据需要把其工作输出状态设计成高电平或低电平"脉冲"输出，
需要说明的是，有些购买来的成品槽型光电开关的引出脚已焊接了四芯线和插头的(见实物图1)，四根线的颜色分别是棕、黑、红、橙。
这四根线并不像平常的红色线接电源，黑色线接地。
经实际测试，分别是棕色A，黑色C，红色K，橙色E。
