交流发电机型号资料
交流发电机功率型号对照表
TWGII 164B
10
无对应型号
无对应型号
BCI164C
TWGII164C
12
无对应型号
GM-12-4
BCI 164D
TWGII 164D
16
无对应型号
GM-16-4
BCI 184E
TWGII 184E
20
无对应型号
GM-20-4
BCI184F
TWGII184F
24
无对应型号
GM-24-4
HCI544C
TWGII 354B
400
EG315L-400N
MX-400-4
HCI 544D
TWGII354C
480
EG355L-500N
MX-480-4
HCI 544E
TWGII 354D
500
EG355L-500N
MX-500-4
HCI 544FS
TWG5D
560
EG355L-560N
MX-560-4
交流发电机功率型号对照表
———————————————————————————————— 作者:
———————————————————————————————— 日期:
交流发电机功率型号对照表
各种交流发电机功率型号对应表
常用功率（KW）
英格型号
马拉松型号
斯坦福型号
凯捷利型号
8
无对应型号
GM-8.6-4
无对应型号
TWG5DB
600
EG355L-600N
MX-600-4
无对应型号
TWGII 404B
640
EG400S-640N
汽车用交流发电机基础知识
八管 十一管
第一部分 概述
三、交流发电机的型号
根据汽车行业标准QC/T73-93《汽车电器设备产品型号编制方法》 的规定，汽车交流发电机型号组成如下：
调整臂位置
产品代号 电压等级代号 电流等级代号 设计序号 变型代号
例如:B11发电机型号JFZ1915——整体式交流发电机、电压等级12V、 输出电流90A、第15次设计
第三部分 电路原理
一、基本原理
通电线圈绕在旋转铁心上产生旋转磁场； 定子三相绕组切割磁场产生三相交流电； 整流器将三相交流电转变为直流电。
第三部分 电路原理
第三部分 电路原理
1、励磁
励磁：将电源引入到磁场绕组使之产生磁场 永磁式交流发电机不需要励磁
励磁方式：自励和他励两种。 他励：在发动机起动期间，需要蓄电池供给发 电机磁场电流生磁使发电机发电，即预励磁。
充电指示灯并不说明蓄电池是否在充电，也不说明在什么转速下开始充电。 在大负载时，会有充电指示灯不亮，蓄电池不是充电而是在放电的情况。
第三部分 电路原理
3、中性点电压
（1）概念： 定子绕组为星形连接时，三相绕组的公
共结点称为中性点。从中性点引一根导线到 发电机外，标记为“N”。中性点对发电机外 壳（搭铁）之间的电压Un称为中性点电压， 中性点电压为发电机输出电压的一半。
由于体积和特性的关系，这种调节器 只适合装在车体上。
触点式电压调节器
第四部分 电压调节器及其原理
电子电压调节器 调压原理
利用三极管的开关特性，将大功率三极管 作为一只开关串联在发电机的励磁电路中，根 据发电机输出电压的高低，通过控制三极管导 通与截止调节发电机的励磁电流。 优点
精度高、电压稳定、结构紧凑、无触点、寿 命长等优点，适于直接装在交流发电机内部。

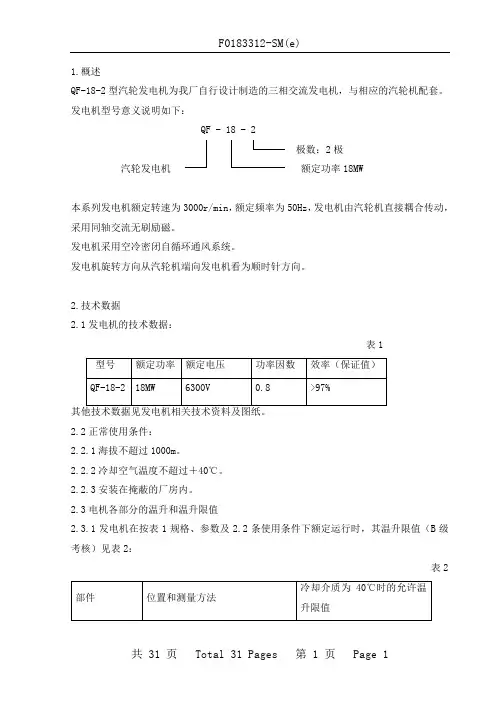

QF-18-2型汽轮发电机说明书
1.概述QF-18-2型汽轮发电机为我厂自行设计制造的三相交流发电机，与相应的汽轮机配套。
发电机型号意义说明如下：QF - 18 - 2极数：2极汽轮发电机额定功率18MW本系列发电机额定转速为3000r/min，额定频率为50Hz，发电机由汽轮机直接耦合传动，采用同轴交流无刷励磁。
发电机采用空冷密闭自循环通风系统。
发电机旋转方向从汽轮机端向发电机看为顺时针方向。
2.技术数据2.1发电机的技术数据：表12.2正常使用条件：2.2.1海拔不超过1000m。
2.2.2冷却空气温度不超过＋40℃。
2.2.3安装在掩蔽的厂房内。
2.3电机各部分的温升和温升限值2.3.1发电机在按表1规格、参数及2.2条使用条件下额定运行时，其温升限值（B级考核）见表2：表22.3.2轴承出油温度应不超过65℃，轴瓦温度不超过80℃。
3.结构说明3.1本系列汽轮发电机的结构详见随机图纸。
3.2定子3.2.1定子机座采用钢板焊接，为了便于嵌线及检修，设计成短机座，其吊攀焊于两侧。
3.2.2定子铁心由优质硅钢片冲制迭装，中间有通风槽钢支撑，形成径向通风沟，定子槽形为开口式矩形槽。
3.2.3定子线圈采用半组式，端部结构为篮形。
线圈直线部分360°换位。
线圈绝缘是用粉云母带连续包扎、热压成型。
线圈端部以三角形绝缘支架为支撑，用绑线将线圈端部与绑环扎紧成一个整体，定子线圈在非汽机端设有六根引出线。
3.3转子3.3.1转子是用整体优质合金钢锻制，辐向开有线槽，并在小齿二端开有月形槽，用于转子端部通风冷却。
3.3.2转子线圈由扁铜线绕成，转子线圈端部绝缘用绝缘垫块楔紧，楔紧后烘压成一个整体。
3.3.3转子槽楔中部为硬铝，两头为铝青铜，通风槽楔为钢，其上钻有孔，用以通风。
3.3.4转子护环为非磁性钢锻成，在转子两端装有轴流旋浆式风扇。
3.4端盖及底盖3.4.1端盖分为内、外端盖，由铸铁制成，设有观察窗、灭火管及气封装置。
3.4.2底盖由钢板焊接而成，同样设有灭火管，非汽机端的底盖装有出线板，六根引出线装于其上。
发电机系统铭牌参数
其转速都为3000转，
二期11600KW发电机系统参数
一期17000KW发电机系统参数
设备名称
功率
额定电压
额定电流
功率因数
频率
接法
励磁电流
励磁电压
同步发电机
18MW
6.3KV
2062A
0.8
50HZ
Y
355.2A
交流无刷励磁机
0.5KW
234V
449A
150HZ
Y
6.19A
44.9V
永磁发电机
190 V
15 A
0.9
400 HZ
备注：同步发电机型号为QFWL---18---2额定容量为22 .5MVA
永磁发电机为单相，励磁方式是:PM额定容量为2 .85KVA
其转速都为3000转，
设备名称
功率
额ห้องสมุดไป่ตู้电压
额定电流
功率因数
频率
接法
励磁电流
励磁电压
同步发电机
12MW
6.6KV
1375A
0.8
50HZ
Y
242A
交流无刷励磁机
70KW
235V
297A
150HZ
Y
5.33A
34.63V
永磁发电机
190V
15A
0.9
400HZ
备注：同步发电机型号为QFW2---12---2额定容量为12MVA
汽车交流发电机 技术规格
汽车交流发电机技术规格
汽车交流发电机的技术规格因型号而异，一般包括以下内容：
1. 型号规格：如12V600W（电压和功率）等。
2. 输出电压：在额定转速下，其电压为14V（也有12V的）。
3. 额定电流：发电机按照额定转速、电压和功率因数运行时，其输出
电流为发电机额定电流。
4. 绝缘电阻：其定转子绕组对机座的绝缘电阻一般应不低于1MΩ。
5. 效率：即发电机在额定转速、额定频率和额定负荷下所发出的有功
功率与所消耗的电功率之比。
除此以外，汽车交流发电机还有一些其他关键技术参数，如启动方式、结构质量、尺寸和附加装置等，应结合具体车型说明书详细阅读。
值得一提的是，现代汽车交流发电机多采用永磁式发电机，其具有结
构简单、输出功率大、性能优越、尺寸小、重量轻、效率高、对维护
要求低等特点。
此外，部分新型汽车交流发电机的性能更加卓越，如采用无刷结构、
采用集成电路智能调节器等。
因此，汽车交流发电机的技术规格也处
于不断发展和完善的过程中。
发电机的分类
发电机的分类
按不同形式分
一.按结总体结构分五类
• (1)普通交流发电机 又称为"硅整流发电机"(使用时需 要配装电压调节器的发电机) 。例JF132 (EQ140用) 。 • (2)整体式交流发电机 (发电机和调节器制成一个整 体的发电机) 例别克轿车的发动机上装配的是CS型 发电机(包括CS-121、CS-130和CS-144三种不同的型 号)。 • (3)带泵交流发电机。(带泵交流发电机安的泵是真空 泵不是真空助力泵，真空助力泵是汽车制动系统上 的)。 • (4)无刷交流发电机(不需要电刷的发电机) 例 JFW1913。 • (5)永磁交流发电机。 (1)六管交流发电机 例JF1522(东风汽车用)。 • (2)八管交流发电机 例JFZ1542(天津夏利汽车 用 )。 • (3)九管交流发电机 例(日本日立、三凌、马 自达汽车用)。 • (4)十一管交流发电机 例JFZ1913Z(奥迪、桑 塔纳汽车用)。
三.按磁场绕组搭铁形式分两类
STC 系列三相交流同步发电机
STC 系列三相交流同步发电机(福建鉴明电机有限公司)STC 系列三相交流同步发电机 福安市奔腾机电有限公司型号 功率 电流（A ） 极数转速 （r/min ）KVA KW STC-3 3.8 3 5.4 4 1500STC-5 6.3 5 9 STC-7.5 9.4 7.5 13.5 STC-10 12.5 10 18.1 STC-12 15 12 21.7 STC-15 18.8 15 27.1 STC-20 25 20 36.1 STC-30 37.5 30 54.1 STC-40 50 40 72.2 STC-5062.5 5090.2柴油机组单、三相交流发电机ST、STC系列发电机与内燃机配套后可作为固定或移动的小型发电站，供农村、城镇或工地、牧区等作为照明及动力电源。
本系列发电机可与原动机直接联接或用三角皮带联接。
发电机可正、反两方向转动，连续工作。
ST单相交流同步发电机技术参数型号电压V 功率kw 电流A 极数转速包装尺寸cm 净重kg 50Hz 60HzST-2 230 2 8.7 4 1500 1800 50×32×47 45 ST-3 230 3 13 4 1500 1800 53×32×47 49 ST-5 230 5 21.8 4 1500 1800 47×35×47 90 ST-8 230 8 34.8 4 1500 1800 64×38×54 100 ST-10 230 10 43.5 4 1500 1800 65×42×57 108 ST-12 230 12 52.2 4 1500 1800 65×42×57 116STC三相交流同步发电机技术参数型号电压V功率电流A 极数转数(转/分)包装尺寸CM 净重KG KVA KW 50Hz 60HzSTC-3 230/400 3.8 3 5.4 4 1500 1800 53×32×47 49 STC-5 230/400 6.3 5 9 4 1500 1800 57×35×47 90 STC-7.5 230/400 9.4 7.5 13.5 4 1500 1800 64×38×54 100 STC-10 230/400 12.5 10 18.1 4 1500 1800 65×42×57 108 STC-12 230/400 15 12 21.7 4 1500 1800 65×42×57 116 STC-15 230/400 18.5 15 27.1 4 1500 1800 65×42×57 122 STC-20 230/400 25 20 36.1 4 1500 1800 70×46×57 175 STC-24 230/400 30 24 43.3 4 1500 1800 75×46×57 200 STC-30 230/400 37.5 30 54.1 4 1500 1800 81×53×67 240STC-40 230/400 50 40 72.2 4 1500 1800 95×56×74 260 STC-50 230/400 62.5 50 90.2 4 1500 1800 95×56×74 2802.扬州四方机电有限公司生产的“四方”牌柴油发电机组3.扬州伟搏机电设备有限公司生产的“伟搏”牌柴油发电机组STC系列三相交流同步发电机简介本系列发电机与内燃机配套后作为固定或移动的小型发电站、供农村、城镇或工地的电源。
项目2交流发电机不发电故障的检测与维修
当交流发电机有故障时，其输出电压的波形将出现异常，因此，在有条件的情况下，可用示波器观察发电机的输出电压波形，根据输出电压波形可以判断交流发电机内部故障是整流器故障还是定子绕组故障。
2.发电过程
磁铁在线圈中旋转
三相交流电产生
交流发电机产生交流电是通过一个由六只具有单向导电性硅整流二极管组成的三相桥式整流电路变为直流电的。硅整流二极管具用单向导电特性,即当二极管的外加电压为正向电压时,管子呈低电阻,处于导通状态;当外加电压为反向电压时,管子呈高电阻,处于截止状态。
A
在某一瞬间，总存在一对正极电压最高和负极电位最低的管子导通。实际上，在汽车交流发电机中选用的二极管，其允许的反向电压要高得多，可以承受电路中各种瞬时过电压对二极管的冲击。
当发电机电压随转速升高到调节电压上限时U2，VS，VT1导通，VT2截止，励磁电流切断，发电机电压降低。
当发电机电压升高到调节电压上限U2时，此时VS导通，它的发射极几乎被短路，流过电阻R3 的电流经VT1集电极和发射极构成回路， VT2因无基极电流而截止，励磁电流被切断，磁通迅速减小，发电机电压迅速下降。
传动带轮
前后端盖 由非导磁材料铝合金制成。后端盖内装有电刷和电刷架。 电刷：用铜粉和石墨粉制成，它安装在电刷架内孔内。 电刷架：由酚醛玻璃纤维塑料制成。 特点：漏磁少，质量轻，散热性能好。
电刷与电刷架
国产JFW14X型爪极式无刷交流发电机外形及其分解图
无刷交流发电机 转子上无励磁线圈; 结构简单,减少故障,提高了工作可靠性. 类型:感应式无刷交流发电机/爪极式/具有励磁机的无刷交流发电机 永磁转子式交流发电机 带真空泵的交流发电机
交流发电机转子零件分解
JF系列交流同步发电机概述及技术参数与外形尺寸
JF系列交流同步发电机概述及技术参数与外形尺寸一、概述JF系列交流同步发电机是一种特种同步发电机，内装硅整流元件，经硅元件整流后输出为直流。
主要用于汽车、拖拉机、内燃机、渔船的充电和照明。
该发电机与原直流发电机比较，有输出大、重量轻、用料省、结构简单、使用维护方便、充电性能好等特点。
发电机防护型式为IP20。
自扇冷，连续额定（S1）。
使用的环境温度为－40～＋75℃，月平均相对湿度为不大于90%；船用产品型式认可证书编号ZCY91027。
发电机可制成单线制（负极搭铁）或双线制，必须与相应的电压调节器配合使用，并与蓄电池并联工作。
由于发电机内有硅整流元件，因此接线时，正负不可接错，否则会损坏硅整流元件。
型号含义二、结构简介该发电机由定子、转子、前后端盖、整流器等组成。
定子嵌有三相绕组，发出三相交流电，转了上有励磁绕组和爪形磁极，励磁电流通过导电环和电刷流入励磁线圈承爪形磁极上产生磁场。
前后盖用铝合金制造，后盖上装有三相整流器，整流器由六只ZQ型硅整流元件组成；轴上装有风扇，以利散热。
发电机的安装方式为三孔凸缘安装（无底脚）和双抱持安装（无底脚）。
三、主要技术数据型号JF1000-1 JF1000N-1 JF1000Y 额定功率/W 1000 1000 1000额定电压/V 28 28 24/36额定电流/A 36 36 33．5/28工作转速/（r/min）开始发电转速1000 1000 1000 额定工作转速2250 2250 2500 最高工作转速5000 5000 5000安装方式三孔凸缘双抱持旋转方向（驱动端视）顺时针逆时针顺时针接线方式双线制双线制双线制配用调节器型号JFT207A JFT207A JFT201C 适用机型12V135柴油机12V135柴油机渔船柴油机重量/kg 9.9 9.9 10 四、外形及安装尺寸。
12V发电机
图2-3 定子的组成
2．定子
定子的功能是产熟交流电，其解构如图2-3所示，由定子铁心和定子线圈组成。定子铁心由内方带槽的环状硅钢片叠成，各硅钢片之间相互绝缘。定子线圈为三绝对称线圈，危装在定子铁心的槽内。三相线圈的连接方式采取星形联解,止回阀，三相线圈各引一个端子，中性点引出一个端子。
（2）八管交流发电机：即整流器总成由八只二极管组成的交流发电机。如地津冬本TJ7130型微型轿车用JFZ1542型14V45A型交流发电机。
（3）九管交流发电机：便整流器分成由九只二极管组成的交流发电机。如此太我(STEYR）汽车用JFZ2518A型28V27A交流发电机和猎豹（PAJERO）汽车4664型发起机用14V75A交流发电机。
压稳固，以知足汽车用电设备的请求。
原节引见触点式调节器。它应用触点的通断往转变励磁线圈的电流大大，使其发生的磁场的弱强变更去坚持发电机电压恒定的电压调节器，称为触点式电压调节器。以FT－61型电压调节器为例，如图2-5所示。
1． FT－61型电压调节器构造和电路
当调节器由收架上的两个流动触点和运动臂上的二个活动触点组成两对于触点即S1和S2。S1的固定触点通功流动收架连解在调节器“前线”接线柱上，S2的固订触点拆铁。活动触点臂的另一端用拉力弹簧推松，发电机不工作时S1闭合称为常闭触点,S2续开称为常开触点。两头的电磁死心上绕有磁化线圈，它的二端，一端接在附加电阻R1；和减速电阻R2之间，一端经暖度弥补电阻R3接天。附加电阻R1和减速电阻R2接在调节器的“水线”接线柱和“磁场”接线柱之间，和触点S1并联。
第一节 交流发电机的结构及种型
一、交流发电机的合类
交流发电机功率型号对照表
各种交流发电机功率型号对应表各种交流发电机功率型号对应表常用功率（KW）英格型号马拉松型号斯坦福型号凯捷利型号8 无对应型号 GM-8.6-4 BCI 164B TWGII 164B10 无对应型号无对应型号 BCI 164C TWGII 164C12 无对应型号 GM-12-4 BCI 164D TWGII 164D16 无对应型号 GM-16-4 BCI 184E TWGII 184E20 无对应型号 GM-20-4 BCI 184F TWGII 184F24 无对应型号 GM-24-4 BCI 184G TWGII 184G30 无对应型号 GM-30-4 BCI 184H TWGII 184H34 无对应型号 MP-40-4 BCI 184J TWGII 184J40 无对应型号 MP-40-4 UCI 224D TWGII 224C48 EG225S-50N MP-48-4 UCI 224E TWGII 224D50 EG225S-50N MP-50-4 UCI 224F TWG2.1E58 EG225M-60N MP-58-4 UCI 224F TWGII 224E64 EG225M-60N MP-64-4 UCI 224G TWG2.1F68 无对应型号 MP-70-4 UCI 224G TWGII 224F75 EG225L-80N MP-75-4 UCI 274C TWG3.1C80 EG225L-80N MP-80-4 UCI 274C TWG3.1CB90 EG225L-90N MP-90-4 UCI 274D TWG3.1D104 EG225L-120N MP-104-4 UCI 274E TWG3.1E120 EG225L-120N MP-120-4 UCI 274F TWG3.1F150 EG280M-160N MP-160-4 UCI 274H TWG3.1G160 EG280M-160N MP-160-4 UCI 274H TWG3.1GB180 EG280L-180N MP-180-4 UCI 274J TWG4.1CB200 EG280L-200N MP-200-4 UCI 274K TWGII 314B220 EG280L-230N MP-220-4 HCI 444D TWG4.1CC240 EG280L-250N MP-240-4 HCI 444D TWGII 314C250 EG280L-250N MP-250-4 HCI 444ES TWG4.1D280 EG315M-280N MP-280-4 HCI 444ES TWGII 314D300 EG315M-300N MP-300-4 HCI 444FS TWG4.1E320 EG315M-320N MP-320-4 HCI 444F TWG4.1FB360 EG315L-360N MP-350-4A/S HCI 544C TWGII 354B400 EG315L-400N MP-400-4A/S HCI 544D TWGII 354C450 EG355M-450N MP-480-4A/S HCI 544E TWG5C480 EG355M-450N MP-480-4A/S HCI 544E TWGII 354D500 EG355L-500N MP-500-4A/S HCI 544FS TWG5D360 EG315L-360N MX-350-4 HCI 544C TWGII 354B400 EG315L-400N MX-400-4 HCI 544D TWGII 354C480 EG355L-500N MX-480-4 HCI 544E TWGII 354D500 EG355L-500N MX-500-4 HCI 544FS TWG5D560 EG355L-560N MX-560-4 无对应型号 TWG5DB600 EG355L-600N MX-600-4 无对应型号 TWGII 404B640 EG400S-640N MX-700-4 HCI 634G TWGII 404C720 EG400M-720N MX-750-4 HCI 634H TWGII 404D 800 EG400L-800N MX-850-4 HCI 634J TWGII 404E 900 EG400L-900N MX-1030-4 HCI 634K TWGII 404F 1000 EG400L-1000N MX-1030-4 HCI 634Z TWGII 404G600 EG355L-600N MX-600-4 LVI 634B TWGII 404B 640 EG400S-640N MX-700-4 LVI 634C TWGII 404C 720 EG400M-720N MX-750-4 LVI 634D TWGII 404D 800 EG400L-800N MX-850-4 LVI 634D TWGII 404E 900 EG400L-900N MX-1030-4 LVI 634F TWGII 404F 1000 EG400L-1000N MX-1030-4 LVI 634G TWGII 404G。
交流发电机
1、更改电压 2、改变电阻 3、控制电路通断
4.4 晶体管调节 器工作原理
通过稳压管感应发电 面的输出电压信号， 利用三极管的开关特 性控制发电机的励磁 电流，使发电机的输 出电压保持恒定。
(3) 当发电机发电时且高于规定电压时
如果Tr1继续导通，端子B处的电压增加。然后，端子S处的电压
超过规定电压，M· IC检测到此情况并关掉Tr1。结果转子线圈的
磁场电流经逆电动势吸收二极管被衰减，并且端子B（所发电压） M· IC检测到这一情况并将Tr1打开到ON。从而，转子线圈的磁
处的电压降低。然后，如果端子S处的电压降低到低于要求电压，
先他励 、后自励 。励磁电路见下图：
调节器 + F
3.4
交流发电机工作特性
交流发电机的工作特性是指发电机经整流
后输出的直流电压U、电流I和转速n之关系，包 括空载特性、输出特性和外特性。
空载特性
当发电机空载运行时，发电机端电压U和转速之间的关系， 即负载电流I=0（不接如任何用电设备）时，U=f (n)的函
点击观看整流原理图片
8管交流发电机
整流器有8只硅整流二极管，其中6只组成三相全波桥 式整流电路，还有2只是中性点二极管，1只正极管接在中 性点和正极之间，1只负极管接在中性点和负极之间。对中 性点电压进行全波整流。
中性点电压
有些发电机带
有中心抽头，其输
出电压：
Ｕ Ｎ ＝ 1／ 2U
中性点电压的作用
三相交流发电机结构及规范
三相交流发电机WX21Z—085LLT 150MW发电机结构及规范一、WX21Z—085LLT 150MW发电机型号及主要技术参数主要技术参数名称单位参数型号WX21Z-085LLT额定容量Sn MV A 176额定功率Pn MW 150额定功率因数COSφn 0.85定子额定电压Un KV 15.75定子额定电流In A 6469频率fn 50转速ｒ／ｍｉｎ3000额定励磁电压V 248额定励磁电流 A 1344定子线圈接线Y冷却方式循环密闭式空气冷却励磁方式静止可控硅励磁定子线圈绝缘等级 F转子线圈绝缘等级 F定子铁芯绝缘等级 F定子线圈极限温度℃120转子线圈极限温度℃105定子铁芯极限温度℃120发电机进口风温℃40发电机出口风温℃90WX21Z—085LLT 150MW发电机空冷系统构成该型号发电机为空冷、自通风的两极隐极式转子电机，具有含空气－水热交换器（空冷器）的封闭冷却回路，空冷器位于发电机下部的基础里，发电机有两条对称于发电机中心的空冷回路，冷却空气由发电机转子两端风扇打入，一部分冷却空气进入转子线圈端部区域，冷却转子绕组端部，然后进入气隙，一部分冷却空气直接进入气隙，在此处与来自转子端部线圈的冷却空气汇合，然后冷却转子本体表面，另一部分冷却空气对定子线圈端部冷却后，沿轴向风道进入机座中部，冷却铁芯和绕组后，进入气隙，再冷却转子本体中部。
然后与前两部分冷却空气汇合，经过定子铁芯中的径向通风道冷却定子绕组和铁芯后回到空气冷却器，经冷却后，再回到风扇，形成循环。
定子绕组采用间接冷却方式，热流经槽壁，从绕组绝缘传至铁芯，由流经铁芯径向通风道的冷却空气冷却铁芯，发电机机座作为业子通风风道，使空气不仅通过气隙而且通过铁芯外圆进入各段铁芯，以使轴向温度均匀分布。
转子导体中风路是冷风从护环板和转轴之间吹进转子，进入转子绕组端部风腔，在槽入风口处冷风进入转子空心导体，在导体中，这部分冷风分成两部分，一部分冷风通过槽中的空心导体到达转子中心部位，从那里穿过空心导体和槽楔上的径向孔进入气隙。
发电机的种类
重负载耐久型四冲程工业用水冷发动 杰出的瞬态响应特
机
性
交流同步发电机
匹配2/3节距低电抗绕 H级绝
组
缘
超强的短路承 受能力
非线性负载电压波形畸变小
PCC数字式控制系统
高度集成控制系统
以微处理器为核心的智能化控制系统 实现发电机组最佳可靠运行
集成发动机调速与发电机调压 功能
符合RFI/EMI标准和电涌测试规范
C55D5 4BT3.3G2 44 40 11.5 711 776 1753×930×1256
C70D5 4BT3.9G4 56 C80D5 4BT3.9G1 64 C110D5 4-ISBeG1 88 C150D5 6BTA5.9G2 120 C180D5 QSB7G3 120 C200D5 6CTAA8.3G1 160 C220D5 6CTAA8.3G1 176 C250D5 6CTAA8.3G2 200 C275D5 QSL9G5 220 C300D5 QSL9G5 240 C330D5 QSL9G5 264 C350D5 NT855G6 280 C400D5 NTA855G4 320 C440D5 NTA855G7 352 C500D5 QS×15G8 400 C550D5 QS×15G8 440
DVM400360400TAD1640GE 6 144 16.1 82.2 48 30753350×1160×2022
DVM440400440TAD1641GE 6 144 16.1 93.2 48 31183350×1160×2022
DVM500465500TAD1642GE 6 144 16.1 109 48 31783350×1160×2022
EF6600
5.0/5.5
交流发电机__汽车电气设备
7.带轮及风扇
（a）单面轴向通风
（b）双向轴向进风、径向排风 桑塔纳2000轿车的交流发电机 图3-20 发电机的通风
3.1.3交流发电机的工作原理 1.发电原理
发电机的三相定子绕组按一定规律分布在发电机的定子 槽中，彼此相差120°电角度，且匝数相等。三相绕组的末 端连在一起，成星形连接。
图3-21 交流发电机的工作原理图
2）八管交流发电机
八管交流发电机是指具有两个中性点二极管（neutral-point diode）的交流发电机，其整流器总成共有八只二极管，如 天津夏利TJ 7100、TJ7100U微型轿车所用的JFZ1542型交 流发电机。
3）九管交流发电机
九管交流发电机是指具有三个磁场二极管的交流发电机， 其整流器总成共有九只二极管，如北京BJ1022型轻型车用的 JFZ14L型交流发电机。
因为定子绕组是由三相绕组组成的，因而在三相绕组中 产生频率相同、幅值相等、相位互差120°的交流电动势。
E＝CnΦ
式中 E——每相绕组中电动势的有效值，Ⅴ； C——发电机结构常数； n——发电机转速，r／min； Φ——磁极磁通，Wb。
• 1、电压调节器 • 当发电机转速变化时，要保持发电机电压稳定 在某一限定值不变，只能相应的改变发电机的 磁通，而改变磁通的强弱又取决于励磁电流的 大小。 • 所以，交流发电机电压调节器的调压原理是： 当发电机转速升高时，调节器通过减小发电机 励磁电流If来减小磁通Ф，使发电机的输出电 压UB保持不变；当发电机的转速降低时，调节 器通过增大发电机的励磁电流If来增加磁通Ф ，使发电机的输出电压UB保持不变 。
• •
6．带轮及风扇 交流发电机的前端装有带轮和风扇，由发 动机通过传动带驱动发电机的转子轴和风扇一起旋 转。 • 发电机工作时，定子绕组和励磁绕组中都 会有热量产生，温度过高会烧坏导线的绝缘导致发 电机不能正常工作，所以为发电机散热是必须的， 为了提高散热能力，有的发电机装有两个风扇（前 后各一个）。如丰田轿车的发电机。
汽车电器-发电机的原理与维修
发电机原理与维修学习目标1掌握发电机的结构原理；2掌握调节器原理；1.交流发电机的作用、分类及型号1）交流发电机的作用交流发电机是汽车的主要电源，其功能是在发动起动后，把机械能转变成电能，在经整流把交流电变成直流电，给有用电设备供电，同时向蓄电池充电。
2）交流发电机的分类汽车所使用的交流发电机种类繁多，分类方法也很多。
主要分类方法有以下几种：（1）磁场绕组接地形式上分为：内搭铁和外搭铁式。
（2）整流器二极管的数量上分为：六管整流、八管整流、九管整流、十一管整流等。
（3）按发电结构上分为：①普通交流发电机：既无特殊装置，也无特殊功能与特点。
②整体式交流发电机：内装电子调节器的交流发电机。
③带泵交流发电机：带真空泵的交流发电机多用于少数的小型轻卡汽车。
④无刷交流发电机：发电机没有电刷和集电环。
交流发电机的分类3）交流发电机的型号根据我国汽车行业标准QC ／T 73－93《汽车电气设备产品型号编制方法》的规定，汽车交流发电机的型号组成如下：第1部分为产品代号。
交流发电机的产品代号有JF 、JFZ 、JFB 、JFW 四种，分别表示交流发电机、整体式交流发电机、带真空泵交流发电机和无刷交流发电机。
第2部分为电压等级代号。
用1位阿拉伯数字表示，1－12 V ；2－24V ；6－6 V 。
第3部分为电流等级代号。
第4部分为设计序号。
按产品的先后顺序，用阿拉伯数字表示。
第5部分为变形代号。
交流发电机以调整臂的位置作为变形代号。
从驱动端看，Y表示右边，Z表示左；没有变形代号则表示无调整臂或调整臂处于中间位置。
如果发电机被驱动的旋转方向为逆时针，则最后一个字母为N。
车用交流发电机的电流等级代号电流等级代号 1 2 3 4 5 6 7 8 9 电流／A ≦19 20-29 30-39 40-49 50-59 60-69 70-79 80-89 ≧902.交流发电机结构发电机都安装在发动机机体上，靠皮带带动旋转发电。
汽车电器设备与维修第3章_交流发电机
第五节 交流发电机的电压调节器
• • • • 电压调节器的分类 电压调节器的调压原理 电子调节器结构与工作原理 电子调节器应用实例
交流发电机的电压调节器
• 由于交流发电机的转子是由发动机通过皮带驱动 旋转的，且发动机和交流发电机的速比为1．7～3， 因此交流发电机转子的转速变化范围非常大，这 样将引起发电机的输出电压发生较大变化，无法 满足汽车用电设备的工作要求。 • 为了满足用电设备恒定电压的要求，交流发电机 必须配用电压调节器，使其输出电压在发动机所 有工况下基本保持恒定。
图3-2 交流发电机按励磁绕组搭铁形式分类
二、交流发电机构造
目前，国内外生产的汽车交流发端盖、电刷组件、风扇及带轮等组成。如图3-3所示为交流发电机解体图。
图3-3 交流发电机解体图 1—后端盖； 2—电刷架； 3—电刷； 4—电刷架外盖； 5—整流二极管； 6—元件板； 7—转子； 8—定子； 9—前端盖； 10—风扇； 11—V形带轮
电脑控制调节器
• 电脑控制调节器是现在轿车采用的一种新 型调节器，由电负载检测仪测量系统总负 载后，向发电机电脑发送信号，然后由发 动机电脑控制发电机电压调节器，适时地 接通和断开磁场电路，即能可靠地保证电 器系统正常工作，使蓄电池充电充足，又 能减轻发动机负荷，提高燃料经济性。如 上海别克、广州本田等轿车发电机上使用 了这种调节器。
晶体管调节器
• 随着半导体技术的发展，采用了晶体管调 节器。其优点是：三极管的开关频率高， 且不产生火花，调节精度高，还具有重量 轻、体积小、寿命长、可靠性高、电波干 扰小等优点，现广泛应用于东风、解放及 多种中低档车型。
集成电路调节器
• 集成电路调节器除具有晶体管调节器的优 点外，还具有超小型，安装于发电机的内 部（又称内装式调节器），减少了外接线， 并且冷却效果得到了改善，现广泛应用于 桑塔纳。奥迪等多种轿车车型上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、交流发电机结构按整流器 分类 8管交流发电机
汽车教学网
二、交流发电机结构按整流器 分类 9管交流发电机
（日车应用较多） 9 管交流发电机的基本结构和 6 管交流发电机相同，所不同的是整 流器。9管交流发电机电路见图2-17
汽车教学网
汽车教学网
爪极式无刷交流发电机见图218
汽车教学网
一、 交流发电机分五类
5、永磁交流发电机
交流发电机按总体结构分五类
5） 永磁交流 发电机
汽车教学网
一、 交流发电机的分类
交流发电机按结总体结构分五类
1）普通交流发电 3） 带泵交流发电 机 例JF132 机 例JFB1712 （EQ140用） 2） 整体式交流发电机 例JFZ1913Z （奥迪、桑塔纳汽车用）
9管交流发电机的整流器
9管交流发电机的整流器是由6 只大功率整流二极管和3只小功率励 磁二极管组成的交流发电机。 其中6只大功率整流二极管组成 三相全波桥式整流电路，对外负载 供电
汽车教学网
9管交流发电机的整流器
3Hale Waihona Puke 只小功率管二极管与三只大功 率负极管也组成三相全波桥式整流 电路专门为发电机磁场供电。所以 称3只小功率管为励磁二极管。
汽车教学网
一、 交流发电机分五类
2、整体交流发电机
交流发电机按总体结构分五类
2、 整体式交 发电机 例JFZ1913Z （奥迪、 桑塔纳汽车用）
汽车教学网
别克cs130发电机 （整体式交流发电机）
汽车教学网
一、、 交流发电机分五类
汽车教学网
3、外特性曲线
汽车教学网
第五节 交流发电机的其他结构型式
汽车教学网
一、 交流发电机的分类
交流发电机按总体结构分五类
1、普通交流发电机 例依维柯发电机
汽车教学网
一、 交流发电机分五类 1、普通交流发电机
汽车教学网
复习思考题
6. 8管、9管、11管交流发电机中分别有 几只整流管管？几只励磁管？ 7. 充电指示灯的作用是什么？ 8. 爪极式无刷交流发电机的结构与普通 发电机有什么不同？ 9. 交流发电机的励磁电流由谁供给？ 10. 交流发电机的额定电流指的是什么? 11. 什么是交流发电机的空载转速？ 什么是交流发电机的额定转速？
汽车教学网
第四节 交流发电机工作特性
汽车教学网
工作特性：1、输出特性试验
汽车教学网
工作特性：1、输出特性曲 线
汽车教学网
2、空载特性曲线
汽车教学网
工作特性：3、外特性试验
汽车教学网
小结
1、交流发电机的发电原理 2、交流发电机的整流原理 3、交流发电机的中性点电压 4、交流发电机的励磁方式及电路 5、充电指示灯的电路、作用 6、爪极式无刷交流发电机
汽车教学网
复习思考题
1. 简述交流发电机的发电原理。 2. 交流发电机采用什么方法整流？ 画出整流电路原理图？ 3. 简述交流发电机整流原理。 4. 交流发电机输出的是交流电还是 直流电？ 5. 中性点电压有何意义？
复习
1、交流发电机的功用是什么？ 2、普通交流发电机的结构分哪几部分？ 3、转子的功用是什么？磁场如何产生？ 4、定子的功用是什么？ 5、整流器的功用是什么？两块整流板有何不 同？ 6、汽车用硅整流二极管有何特点？ 7、整流器和定子如何连接？ 8、电刷的作用是什么？ 9、发电机的内搭铁、外搭铁如何区分？ 10、交流发电机的型号
4）无刷交流发电机
5） 永磁交流 汽车教学网 发电机
二、交流发电机结构按整流器 分类 1、6管交流发电机
汽车教学网
二、交流发电机结构按整流器 分类 8管交流发电机
和6管交流发电机的基本机构是 相同的，所不同的是整流器有8只硅 整流二极管，其中6只组成三相全波 桥式整流电路，还有2只是中性点二 极管，1只正极管接在中性点和正极 之间，1只负极管接在中性点和负极 之间。对中性点电压进行全波整流。 （见图2-15）
3、带泵的交流发电机
交流发电机按总体结构分五类
3） 带泵 交流发电机 例JFB1712
汽车教学网
一、 交流发电机分五类
4、无刷交流发电机
交流发电机按总体结构分
汽车教学网
无刷交流发电机
由于没有电刷和集电环，所以不 会因为电刷和集电环的磨损和接触 不良造成激磁不稳定或发电机不发 电等故障；同时工作时无火花，也 减小了无线电干扰。无刷交流发电 机分为爪极式、激磁机式和永磁式 三种。
汽车教学网
1、额定电压
在发动机正常转速下发电机应达到 的输出电压称为发电机的额定电 压 （对12V系统：额定电压为14V, 对24V系统：额定电压28V)，
汽车教学网
2、空载转速
1、空载转速n1
发电机达到额定电 压，但输出电流 为0时的转速 2、额定转速n2 发电机达到额定电 流时的转速 空载转速n1、额定 转速n2是评价发电 汽车教学网 机性能的重要参数
汽车教学网
9管交流发电机的整流器
汽车教学网
二、交流发电机结构按整流器 分类 11管交流发电机的整流器
例：桑塔纳车用发电机
汽车教学网
交流发电机的性能指标
交流发电机的性能指标包括： 一、额定电压 二、空载转速 三、额定电流 四、额定转速
3、额定电流
把发电机输出最大电流的2/3作为评 价发电机的性能指标，称为额定电 流 发电机达到额定电流时的转速定义 为额定转速n2
汽车教学网
几种国产发电机的 主要性能指标
汽车教学网
