应急电源eps工作原理应急电源（EPS）是指在主电源失效或异常时，能够瞬间提供备用电源供电的设备。
EPS 通常采用蓄电池组作为电源存储装置，通过特定的电路实现从主电源向蓄电池组的供电、对蓄电池组的充电和从蓄电池组向负载供电等功能。
本文将从EPS的工作原理、主要组成部分和应用场景等方面进行介绍。
一、应急电源（EPS）的工作原理EPS主要通过四个环节的工作来实现应急电源功能。
这四个环节是：主电源环节、充电环节、逆变环节和控制环节。
1. 主电源环节主电源环节作为EPS的起点，其作用是将市电输入EPS，并根据输入电压大小和波形得出参考电压值与极性。
该过程主要由输入滤波电路、稳压变压器和桥式整流电路组成。
具体操作流程为：（1）将市电输入EPS的输入滤波电路，该电路主要的作用是进行滤波和消噪，以保证后续的电路和设备可以正常工作。
（2）将经过输入滤波电路处理后的电压，通过稳压变压器得到参考电压值和参考电压极性。
稳压变压器可以将变化的市电电压变成稳定的低压输出，同时稳定输出电压波形，确保逆变环节的正常工作。
（3）经过稳压变压器的输出电压通过桥式整流电路进行整流，同时转化为直流电压输出，以供后面的逆变器进行运行。
2. 充电环节当主电源正常供电时，EPS需要通过充电环节将主电源的电能储存到蓄电池组中，以备不时之需。
充电环节由充电控制器和蓄电池组组成，充电过程根据蓄电池组的状态和市电的状态进行控制。
具体操作流程为：（1）市电正常供电时，充电控制器通过检测主电源的电压、电流、蓄电池组的电压、电流以及环境温度等参数，来实现对蓄电池组的安全、有效的充电，以维护蓄电池组的健康状态。
（2）在市电断电时，蓄电池组需要通过EPS的逆变环节向负载供电，而当市电恢复时，充电控制器需要通过检测市电输入电压的状态，判断是否需要对蓄电池组进行充电，以确保蓄电池组能够及时储存主电源的电能。
3. 逆变环节逆变环节是EPS中最为关键的环节之一，其主要作用是将蓄电池组中存储的直流电转换为稳定的交流电，以供不同电压和频率的负载使用。
EPS应急电源图文详解
谢谢观看，欢迎补充
二、EPS结构与功能
EPS应急电源系统主要包括整流充电器、蓄电池组、逆变器、互投装 置和系统控制器等部分。 ①整流充电器的作用是在市电输入正常时，实现对蓄电池组适时充电。 ②逆变器是核心。在市电非正常工作时，将储存的直流电源转换成交流 电源。 ③互投装置保证负载在市电及逆变器输出间的顺利切换。 ④系统控制器是对整个系统进行实时控制，并可以发出故障告警信号和 远程联动控制信号，并可通过标准通讯口由上机位实现EPS系统的远事项 EPS产品是随用户图纸设计的不同需求而变化的产品，所以要根据图纸 了解清楚产品的规格。 ①输入电网的路数，是双路输入还是单路输入； ②输入的相数，是单相还是三相； ③负载的总容量，负载的种类，值做照明还是作动力用，带什么负载； ④应急备用时间； ⑤输出支路数，指要求输出多少回路；是否要求带消防联动功能； ⑥机箱颜色，以及上述没有提到的其他要求；
EPS
一、EPS描述 应急电源EPS,专门为消防设备和专用符合或照明用电而设计。在 交流电网正常运行时，由交流电网经过设备内互投装置直接给负载 供电，同时设备内充电器给电池组进行智能充电。交流电网断电后， 设备将立即投切至逆变输出，即：由电池组备用电经过逆变，继续 给负载提供正弦波交流电。当电网电压正常后，本设备将恢复至电 网供电。
EPS原理图

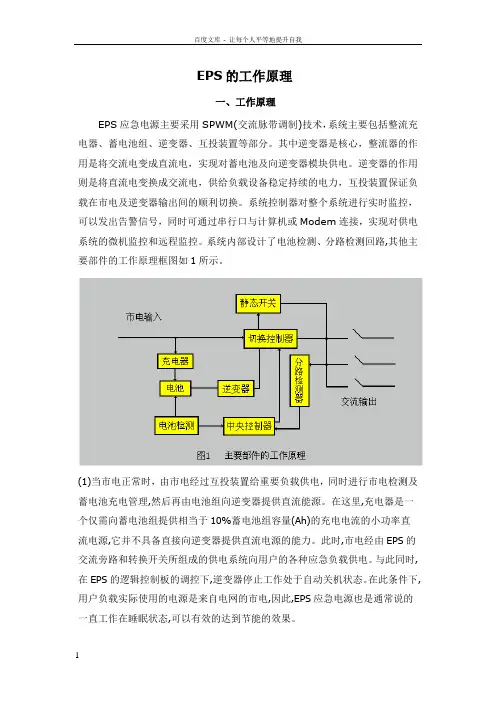

EPS的工作原理一、工作原理EPS应急电源主要采用SPWM(交流脉带调制)技术，系统主要包括整流充电器、蓄电池组、逆变器、互投装置等部分。
其中逆变器是核心，整流器的作用是将交流电变成直流电，实现对蓄电池及向逆变器模块供电。
逆变器的作用则是将直流电变换成交流电，供给负载设备稳定持续的电力，互投装置保证负载在市电及逆变器输出间的顺利切换。
系统控制器对整个系统进行实时监控，可以发出告警信号，同时可通过串行口与计算机或Modem连接，实现对供电系统的微机监控和远程监控。
系统内部设计了电池检测、分路检测回路,其他主要部件的工作原理框图如1所示。
(1)当市电正常时，由市电经过互投装置给重要负载供电，同时进行市电检测及蓄电池充电管理,然后再由电池组向逆变器提供直流能源。
在这里,充电器是一个仅需向蓄电池组提供相当于10%蓄电池组容量(Ah)的充电电流的小功率直流电源,它并不具备直接向逆变器提供直流电源的能力。
此时,市电经由EPS的交流旁路和转换开关所组成的供电系统向用户的各种应急负载供电。
与此同时,在EPS的逻辑控制板的调控下,逆变器停止工作处于自动关机状态。
在此条件下,用户负载实际使用的电源是来自电网的市电,因此,EPS应急电源也是通常说的一直工作在睡眠状态,可以有效的达到节能的效果。
(2)当市电供电中断或市电电压超限(±15%或±20%额定输入电压)时,互投装置将立即投切至逆变器供电，在电池组所提供的直流能源的支持下,此时,用户负载所使用的电源是通过EPS的逆变器转换的交流电源,而不是来自市电。
(3)当市电电压恢复正常工作时，EPS的控制中心发出信号对逆变器执行自动关机操作, 同时还通过它的转换开关执行从逆变器供电向交流旁路供电的切换操作。
此后,EPS在经交流旁路供电通路向负载提供市电的同时,还通过充电器向电池组充电。
(4)除用于应急照明系统外，其中WYS/B系列三相智能化变频应急电源主要是为一级负荷中的电动机提供一种可变频的应急电源系统，该产品方便解决了电动机的应急供电及其启动过程中对供电设备的冲击影响。
EPS工作原理图
EPS工作原理图什么叫EPS电源及与UPS电源的区别EPS电源定义EPS(Emergency Power Supply)就是一种集中消防应急供电电源,就在市电故障与异常时,能够继续向负载供电,确保不停电,以保护人民生命与财产的安全。
EPS电源按用途可分为应急照明、混合动力与动力变频三大类。
主要应用于道路交通照明、场馆照明、楼宇消防逃生照明、消防泵、喷淋泵等消防设备。
EPS与UPS的区别UPS(uninterruptible power system)就是不间断电源,在市电出现异常与突然中断时,它能不间断持续一定时间为设备供电,给用户充裕的时间应对工作、处理保存数据。
UPS按工作原理可分为后备式、在线式与在线互动式三大类。
UPS广泛地应用于IT行业与特殊的精密设备,虽然后备式与互动式UPS与EPS工作模式相似,但UPS在市电正常时也经过稳压与滤波后输出。
在市电正常时输出电压质量比EPS高。
EPS(Emergency Power Supply)就是应急电源,在市电故障与异常时,能够继续向负载供电,确保不停电,市电正常时由市电直接输出供电,同时根据要求市电正常时无输出,或需通过消防联动控制输出,通常EPS可以在主机里面增加多路输出配电与设备控制电路,可根据设计院图纸制作。
EPS电源的主电、电池逆变、旁路工作模式一、EPS主电工作模式主电输入经整流滤波变换成直流后,给电池组充电同时送SPWM逆变器逆器待机工作。
当主电异常时切换为电池逆变运行二、EPS电池逆变工作模式当主电异常时,蓄电池通过SPWM逆变器逆变出交流电供给输出通过逆变静态开关切换到输出。
三、EPS手动维修旁路模式:当要求在不断电在线维修时,将合上维修旁路开关,断开关输出开关与旁路开关,这样就将EPS的电路部分与输入、输出完全断开而不会中断用户的输出。
注意:在使用维修旁路开关时一定要按维修开关的操作流程！EPS常见后备时间及柏克EPS电池容量与后备时间计算EPS常见后备时间EPS的配电时间一般为标准30分钟、60分钟、90分钟、120分钟。
应急启动电源的工作原理
应急启动电源的工作原理
应急启动电源是一种专门用于紧急情况下保障电力供应的设备。
其工作原理是利用储备电能，通过转换器将储备电能转化为电力输出，以保障关键设备的正常运行。
应急启动电源由储能装置、转换器和控制器三部分组成。
储能装置包括蓄电池、超级电容等，用于储存电能。
转换器则是将储备电能转化为电力输出的核心部件，其种类包括逆变器、直流变换器等。
控制器是指用于监测电源状态、控制转换器输出等的电子设备。
在正常情况下，应急启动电源处于待机状态，储备电能被保持在储能装置中。
当外部电力供应中断时，控制器会自动检测并发出启动信号，转换器开始将储备电能转化为电力输出。
同时，控制器会监测电源状态，确保电力输出的稳定性和可靠性。
应急启动电源的工作原理与传统的备用电源不同。
传统备用电源需要手动切换，而且需要一定的时间来启动，无法满足紧急情况下的需求。
而应急启动电源则可以在几秒钟内启动，保障关键设备的正常运行，避免了因电力中断而导致的损失。
应急启动电源广泛应用于电力系统、通讯系统、交通运输系统、医疗系统等关键领域。
其重要性不言而喻，因此在设计和使用中都需要严格遵守相关的标准和规范，确保其性能和可靠性。
应急启动电源是一种重要的保障电力供应的设备，其工作原理是通
过储备电能，利用转换器将储备电能转化为电力输出，以保障关键设备的正常运行。
在设计和使用中需要严格遵守相关的标准和规范，确保其性能和可靠性。
6V供电应急灯电路及工作原理
6V供电应急灯电路及工作原理
市面上出现的6V电瓶供电的应急灯，随机配的充电器过于简单，长时间工作发热严重、易烧毁。
充电时还容易造成电瓶过充，引起电解液过早干涸而缩短电瓶寿命。
针对这—缺点，笔者将其改成自动充电器，经半年多使用，效果良好。

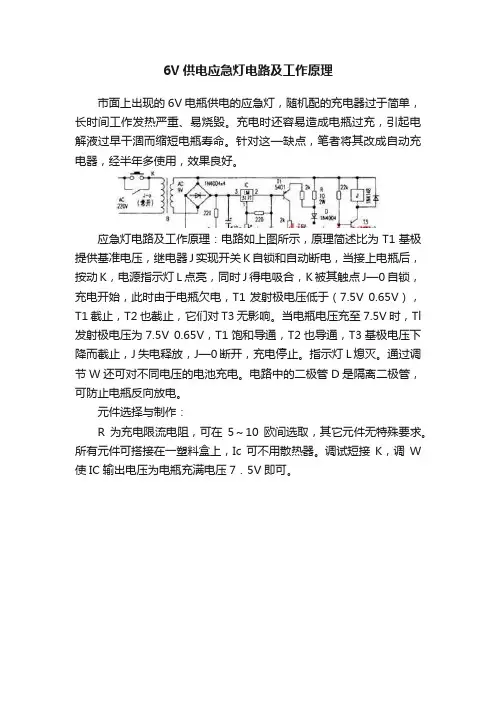

应急灯电路及工作原理：电路如上图所示，原理简述比为T1基极提供基准电压，继电器J实现开关K自锁和自动断电，当接上电瓶后，按动K，电源指示灯L点亮，同时J得电吸合，K被其触点J—0自锁，充电开始，此时由于电瓶欠电，T1发射极电压低于（7.5V 0.65V），T1截止，T2也截止，它们对T3无影响。
当电瓶电压充至7.5V时，Tl 发射极电压为7.5V 0.65V，T1饱和导通，T2也导通，T3基极电压下降而截止，J失电释放，J—0断开，充电停止。
指示灯L熄灭。
通过调节W还可对不同电压的电池充电。
电路中的二极管D是隔离二极管，可防止电瓶反向放电。
元件选择与制作：
R为充电限流电阻，可在5～10欧间选取，其它元件无特殊要求。
所有元件可搭接在一塑料盒上，Ic可不用散热器。
调试短接K，调W 使IC输出电压为电瓶充满电压7．5V即可。
应急灯的工作原理
应急灯的工作原理应急照明系统以自带电源独立控制型为主，正常电源接自普通照明供电回路中，平时对应急灯蓄电池充电，当正常电源切断时，备用电源（蓄电池）自动供电。
这种形式的应急灯每个灯具内部都有变压、稳压、充电、逆变、蓄电池等大量的电子元器件，应急灯在使用、检修、故障时电池均需充放电。
其电路见图1。
下面简单介绍其工作原理。
在供电正常时，J2（继电器）得电吸合，其动触点与“N/O（常开点）”接通，后备蓄电池正端与IC1的反相端相联。
IC1（LM308）和D5、D6组成电压比较器，参考电压由D5、D6决定。
这里用一个硅二极管（D5）和一个6.2V的稳压二极管（D6）组成6.9V的参考电压，对充电压电压进行监控。
当IC1的2脚输入电压（既蓄电池电压）低于6.9V时，IC1的6脚输出高电平，T1导通，J1（继电器）得电，其动触点与“N/O（常开点）”接通，电源电压通过R2对蓄电池充电，同时LED2点亮为充电指示。
改变R2阻值可调整充电电流。
随着充电时间增加，IC1的2脚电压逐渐增加，当电压大于参考电压6.9V时，IC1的6脚输出低电平，T1截止，J1（继电器）失电，断开充电回路，实现自动充电保护功能。
当停电时，J2（继电器）失去电源，其动触点与“N/C（常闭点）”接通，蓄电池通过S1对应急灯电路供电，实现停电时自动切换功能。
S1在这里用来手动切断应急灯电路部分。
由IC2、T2、T3、T4、X2等组成应急灯电路。
IC2组成50Hz信号发生器，由IC2的3脚输出50Hz信号，经T2反相、放大分别驱动由T3、T4、X2组成的推挽电路，在X2的高压侧感应出220V的交流电，使日光灯管点亮。
这里的X2可以直接使用次级为4.5伏、初级为220V的成品电源变压器，功率按光源的功率而定。
使用时，注意T3、T4应加散热器。
设计制作时，X1选用次级为6V/200mA的电源变压器。
J1、J2（继电器）选用线圈电压为6V的继电器。
其他器件选择可参考图示，无特殊要求。
EPS消防应急电源工作原理是什么
2.3）带电机负载的EPS
(1) 采用电机“硬启动”工作方式，对于这种EPS输出功率的选用方案同2.2所述，采用这种方案的优点是：不管在市电供电中断时还是在市电恢复正常工作时，EPS均可确保电机的连续运行，其缺点是:需选用大功率的EPS，成本较高。
(2) 选用带变频软启动功能的电机专用型EPS
(1) 普通的应急照明灯具：由于应急照明的功耗是用有功功率P(KW)来标注的，而EPS逆变器的输出功率是用功率因数cosφ=0.8(滞后)时的视在功率S(KVA)来标注的，所以实际选用EPS的满载输出功率应为：S=P/0.8；
(2) 应急照明灯具为荧光灯时，所选用的EPS满载输出功率应为S=(1.3~1.5)∑P/0.8，其原因是荧光灯启动时存在较大的”启动浪涌”电流；
混合类负载
1)若电机均有变频启动功能，则各负载容量总和与EPS容量的选配比为1:1;
2)若最大单台电机的容量小于各类负载容量的1/7，不论其有无变频启动功
能，EPS容量与负载总容量的选配比为1:1;
3)无变频启动功能时，EPS的容量等于3倍电机负载总容量与其它同时工作的各类负载总容量之和。
这类EPS主要用于大功率的单台负载，通常有单逆变台单负载、由单逆变单台负载一用一备用、双逆变单台负载一用一备用三类型式；一般输入/输出电压均为三相380/220VAC，它仅为只有一路电源的消防设施或一级负荷中的大功率负载电动机提供一种可软启动的独立三相应急电源系统，适应于高层建筑的电梯、消防风机、消防水泵等大功率的电机负载。
(2) 当输入市电供电中断或市电电压超限(±15%或±20%额定输入电压)时，系统控制器指令互投装置将在(0.1~4)S短时间内投切至逆变器供电，EPS系统在蓄电池组所提供的直流能源的支持下，向用户负载供电。
UPS工作原理及简易结构图
主电路中设置大容量滤波电路，提高UPS抗干扰能力； 充电、保护及其他辅助电路
三相输入型UPS工作原理
主电路
三相输入型UPS工作原理
跟踪倍频器
中频UPS工作原理
大部分用电设备为工频特性，但在特殊场 合需要中频电源（400Hz）。
串并联式UPS技术
基本工作原理
串联调整，图2.39 并联调整，图2.40，图2.41 串并联调整，图2.43
串并联式UPS技术
串并联式UPS技术
串并联式UPS技术
串并联式UPS技术
串并联式UPS技术
基本构成和基本功能
主变换器，由IGBT构成四象限脉宽调制变换器，其为固 定电压源，调整负载电压。
电力有源滤波技术
电力有源滤波技术
电力有源滤波技术
指令电流运算 基于频域运算方法 瞬时空间矢量法 现代控制理论法 自适应检测法
电力有源滤波技术
补偿电流的产生
对于采用PWM电压源逆变器的电力有源滤波器， 补偿电流产生方法有以下三种：
三角载波线性控制，以指令电流与实际电流差值作为 调整信号，与高频三角载波相比较，得到逆变器开关 器件所需的控制信号，该方法动态相应好。
目前不同频率主要由工频变换得到，存在 变频再调节过程。
将工频UPS与变频电源相结合得到中频UPS。
中频UPS工作原理
系统组成与工作原理
矢量变频器 蓄电池组 静态开关 DC/DC变换器
中频UPS工作原理
中频UPS工作原理
中频UPS工作原理
电力有源滤波技术
传统谐波抑制和无功补偿多采用无源滤波技术， 如电力电容器等无源滤波器。 无源滤波器存在的主要问题： 抑制固定次数谐波，并会对某些次数谐波产 生谐振，造成谐波放大； 补偿固定无功功率，对变化无功负载不能精 确补偿； 滤波特性受到系统参数影响很大。
